GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

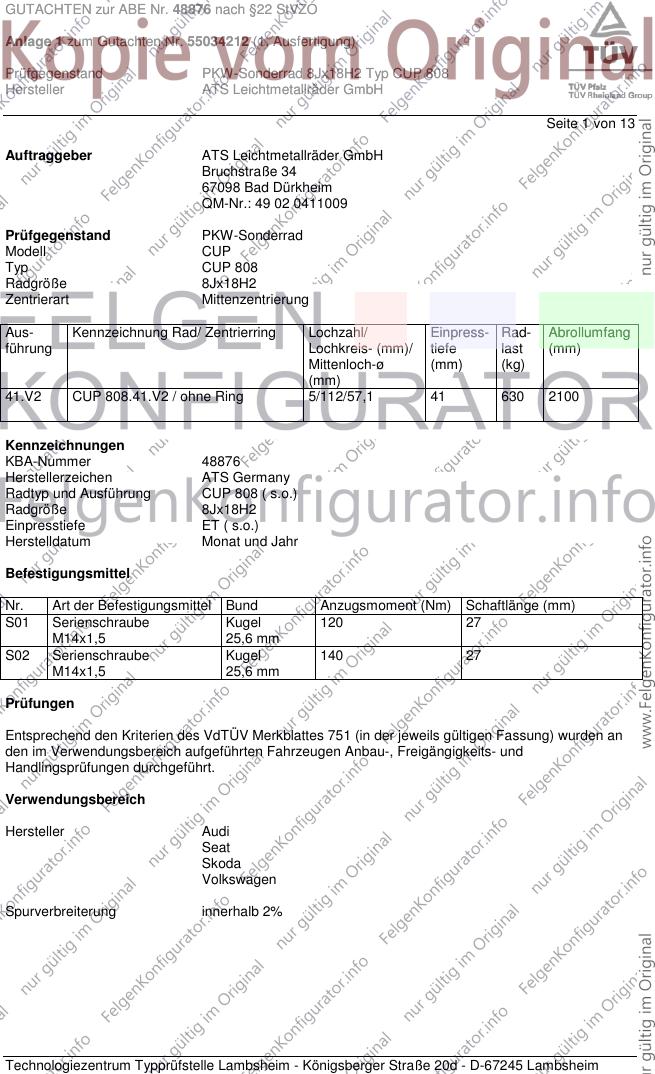

Seite 1 von 13
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell CUP
Typ CUP 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
41.V2 CUP 808.41.V2 / ohne Ring 5/112/57,1 41 630 2100
Kennzeichnungen
KBA-Nummer 48876
Herstellerzeichen ATS Germany
Radtyp und Ausführung CUP 808 ( s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET ( s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube Kugel 120 27
M14x1,5 25,6 mm
S02 Serienschraube Kugel 140 27
M14x1,5 25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

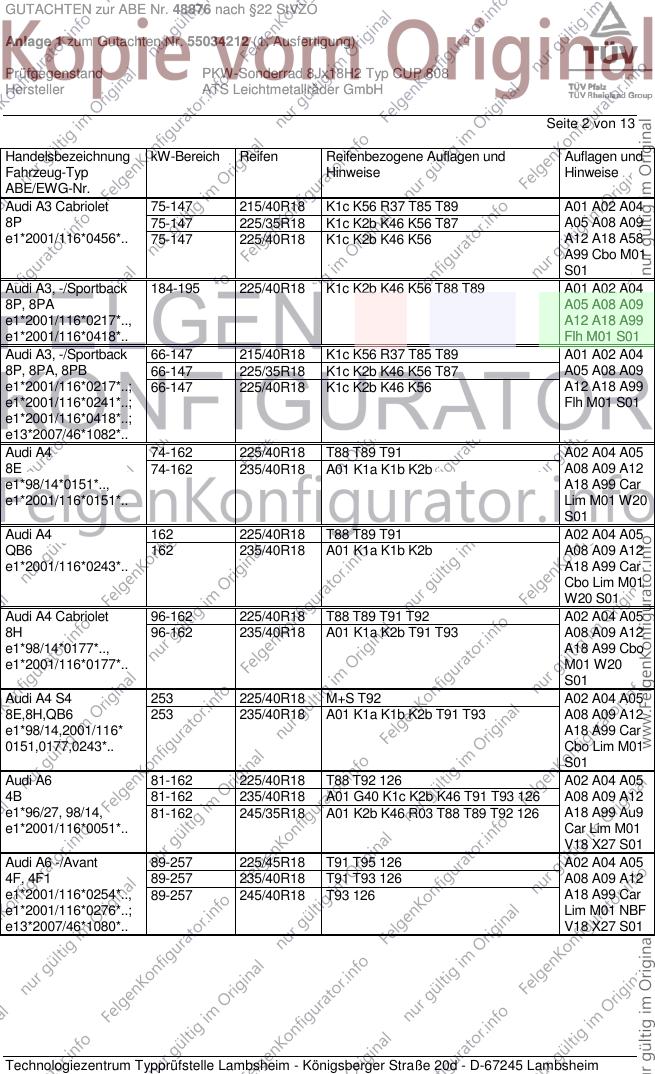

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 K1c K56 R37 T85 T89 A01 A02 A04
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A05 A08 A09
e1*2001/116*0456*.. 75-147 225/40R18 K1c K2b K46 K56 A12 A18 A58
A99 Cbo M01
S01
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 K56 T88 T89 A01 A02 A04
8P, 8PA A05 A08 A09
e1*2001/116*0217*.., A12 A18 A99
e1*2001/116*0418*.. Flh M01 S01
Audi A3, -/Sportback 66-147 215/40R18 K1c K56 R37 T85 T89 A01 A02 A04
8P, 8PA, 8PB 66-147 225/35R18 K1c K2b K46 K56 T87 A05 A08 A09
e1*2001/116*0217*..; 66-147 225/40R18 K1c K2b K46 K56 A12 A18 A99
e1*2001/116*0241*..; Flh M01 S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-162 225/40R18 T88 T89 T91 A02 A04 A05
8E 74-162 235/40R18 A01 K1a K1b K2b A08 A09 A12
e1*98/14*0151*.., A18 A99 Car
e1*2001/116*0151*.. Lim M01 W20
S01
Audi A4 162 225/40R18 T88 T89 T91 A02 A04 A05
QB6 162 235/40R18 A01 K1a K1b K2b A08 A09 A12
e1*2001/116*0243*.. A18 A99 Car
Cbo Lim M01
W20 S01
Audi A4 Cabriolet 96-162 225/40R18 T88 T89 T91 T92 A02 A04 A05
8H 96-162 235/40R18 A01 K1a K2b T91 T93 A08 A09 A12
e1*98/14*0177*.., A18 A99 Cbo
e1*2001/116*0177*.. M01 W20
S01
Audi A4 S4 253 225/40R18 M+S T92 A02 A04 A05
8E,8H,QB6 253 235/40R18 A01 K1a K1b K2b T91 T93 A08 A09 A12
e1*98/14,2001/116* A18 A99 Car
0151,0177,0243*.. Cbo Lim M01
S01
Audi A6 81-162 225/40R18 T88 T92 126 A02 A04 A05
4B 81-162 235/40R18 A01 G40 K1c K2b K46 T91 T93 126 A08 A09 A12
e1*96/27, 98/14, 81-162 245/35R18 A01 K2b K46 R03 T88 T89 T92 126 A18 A99 Au9
e1*2001/116*0051*.. Car Lim M01
V18 X27 S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 126 A02 A04 A05
4F, 4F1 89-257 235/40R18 T91 T93 126 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/40R18 T93 126 A18 A99 Car
e1*2001/116*0276*..; Lim M01 NBF
e13*2007/46*1080*.. V18 X27 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

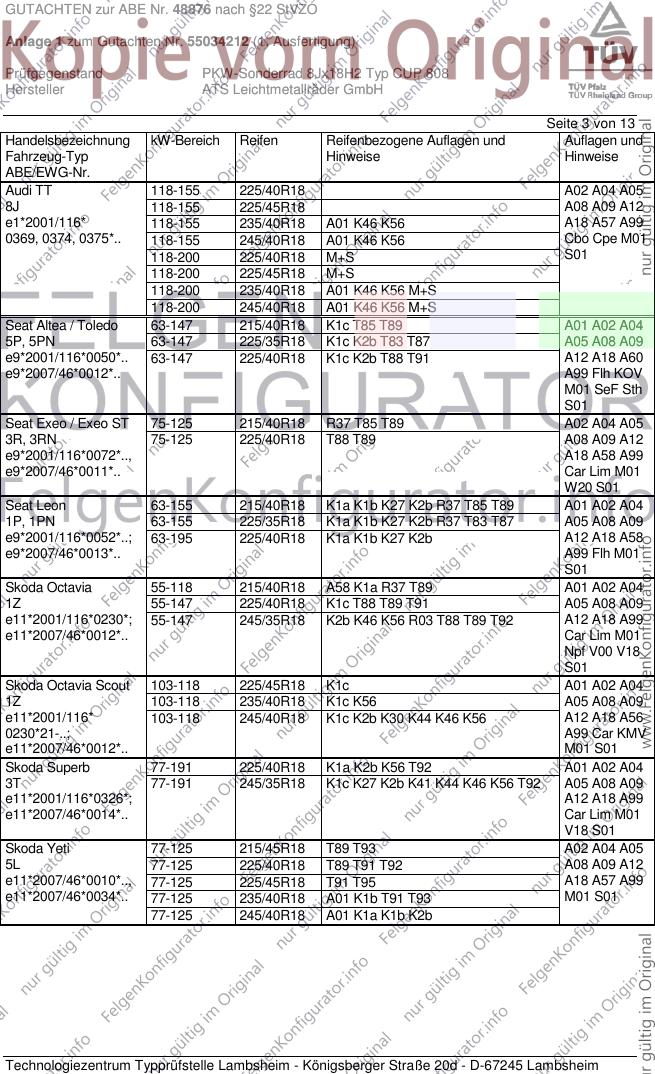

Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 118-155 225/40R18 A02 A04 A05
8J 118-155 225/45R18 A08 A09 A12
e1*2001/116* 118-155 235/40R18 A01 K46 K56 A18 A57 A99
0369, 0374, 0375*.. 118-155 245/40R18 A01 K46 K56 Cbo Cpe M01
118-200 225/40R18 M+S S01
118-200 225/45R18 M+S
118-200 235/40R18 A01 K46 K56 M+S
118-200 245/40R18 A01 K46 K56 M+S
Seat Altea / Toledo 63-147 215/40R18 K1c T85 T89 A01 A02 A04
5P, 5PN 63-147 225/35R18 K1c K2b T83 T87 A05 A08 A09
e9*2001/116*0050*.. 63-147 225/40R18 K1c K2b T88 T91 A12 A18 A60
e9*2007/46*0012*.. A99 Flh KOV
M01 SeF Sth
S01
Seat Exeo / Exeo ST 75-125 215/40R18 R37 T85 T89 A02 A04 A05
3R, 3RN 75-125 225/40R18 T88 T89 A08 A09 A12
e9*2001/116*0072*.., A18 A58 A99
e9*2007/46*0011*.. Car Lim M01
W20 S01
Seat Leon 63-155 215/40R18 K1a K1b K27 K2b R37 T85 T89 A01 A02 A04
1P, 1PN 63-155 225/35R18 K1a K1b K27 K2b R37 T83 T87 A05 A08 A09
e9*2001/116*0052*..; 63-195 225/40R18 K1a K1b K27 K2b A12 A18 A58
e9*2007/46*0013*.. A99 Flh M01
S01
Skoda Octavia 55-118 215/40R18 A58 K1a R37 T89 A01 A02 A04
1Z 55-147 225/40R18 K1c T88 T89 T91 A05 A08 A09
e11*2001/116*0230*; 55-147 245/35R18 K2b K46 K56 R03 T88 T89 T92 A12 A18 A99
e11*2007/46*0012*.. Car Lim M01
Npf V00 V18
S01
Skoda Octavia Scout 103-118 225/45R18 K1c A01 A02 A04
1Z 103-118 235/40R18 K1c K56 A05 A08 A09
e11*2001/116* 103-118 245/40R18 K1c K2b K30 K44 K46 K56 A12 A18 A56
0230*21-..; A99 Car KMV
e11*2007/46*0012*.. M01 S01
Skoda Superb 77-191 225/40R18 K1a K2b K56 T92 A01 A02 A04
3T 77-191 245/35R18 K1c K27 K2b K41 K44 K46 K56 T92 A05 A08 A09
e11*2001/116*0326*; A12 A18 A99
e11*2007/46*0014*.. Car Lim M01
V18 S01
Skoda Yeti 77-125 215/45R18 T89 T93 A02 A04 A05
5L 77-125 225/40R18 T89 T91 T92 A08 A09 A12
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95 A18 A57 A99
e11*2007/46*0034*.. 77-125 235/40R18 A01 K1b T91 T93 M01 S01
77-125 245/40R18 A01 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

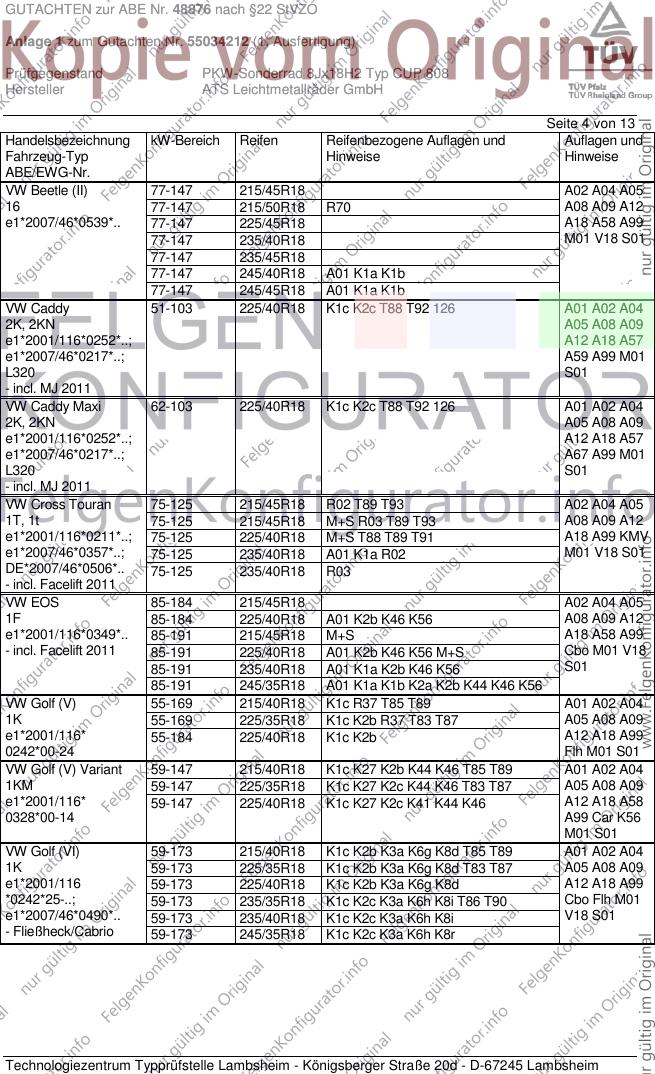

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle (II) 77-147 215/45R18 A02 A04 A05
16 77-147 215/50R18 R70 A08 A09 A12
e1*2007/46*0539*.. 77-147 225/45R18 A18 A58 A99
77-147 235/40R18 M01 V18 S01
77-147 235/45R18
77-147 245/40R18 A01 K1a K1b
77-147 245/45R18 A01 K1a K1b
VW Caddy 51-103 225/40R18 K1c K2c T88 T92 126 A01 A02 A04
2K, 2KN A05 A08 A09
e1*2001/116*0252*..; A12 A18 A57
e1*2007/46*0217*..; A59 A99 M01
L320 S01
- incl. MJ 2011
VW Caddy Maxi 62-103 225/40R18 K1c K2c T88 T92 126 A01 A02 A04
2K, 2KN A05 A08 A09
e1*2001/116*0252*..; A12 A18 A57
e1*2007/46*0217*..; A67 A99 M01
L320 S01
- incl. MJ 2011
VW Cross Touran 75-125 215/45R18 R02 T89 T93 A02 A04 A05
1T, 1t 75-125 215/45R18 M+S R03 T89 T93 A08 A09 A12
e1*2001/116*0211*..; 75-125 225/40R18 M+S T88 T89 T91 A18 A99 KMV
e1*2007/46*0357*..; 75-125 235/40R18 A01 K1a R02 M01 V18 S01
DE*2007/46*0506*.. 75-125 235/40R18 R03
- incl. Facelift 2011
VW EOS 85-184 215/45R18 A02 A04 A05
1F 85-184 225/40R18 A01 K2b K46 K56 A08 A09 A12
e1*2001/116*0349*.. 85-191 215/45R18 M+S A18 A58 A99
- incl. Facelift 2011 85-191 225/40R18 A01 K2b K46 K56 M+S Cbo M01 V18
85-191 235/40R18 A01 K1a K2b K46 K56 S01
85-191 245/35R18 A01 K1a K1b K2a K2b K44 K46 K56
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A02 A04
1K 55-169 225/35R18 K1c K2b R37 T83 T87 A05 A08 A09
e1*2001/116* 55-184 225/40R18 K1c K2b A12 A18 A99
0242*00-24 Flh M01 S01
VW Golf (V) Variant 59-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A01 A02 A04
1KM 59-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A05 A08 A09
e1*2001/116* 59-147 225/40R18 K1c K27 K2c K41 K44 K46 A12 A18 A58
0328*00-14 A99 Car K56
M01 S01
VW Golf (VI) 59-173 215/40R18 K1c K2b K3a K6g K8d T85 T89 A01 A02 A04
1K 59-173 225/35R18 K1c K2b K3a K6g K8d T83 T87 A05 A08 A09
e1*2001/116 59-173 225/40R18 K1c K2b K3a K6g K8d A12 A18 A99
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8i T86 T90 Cbo Flh M01
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8i V18 S01
- Fließheck/Cabrio 59-173 245/35R18 K1c K2c K3a K6h K8r
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

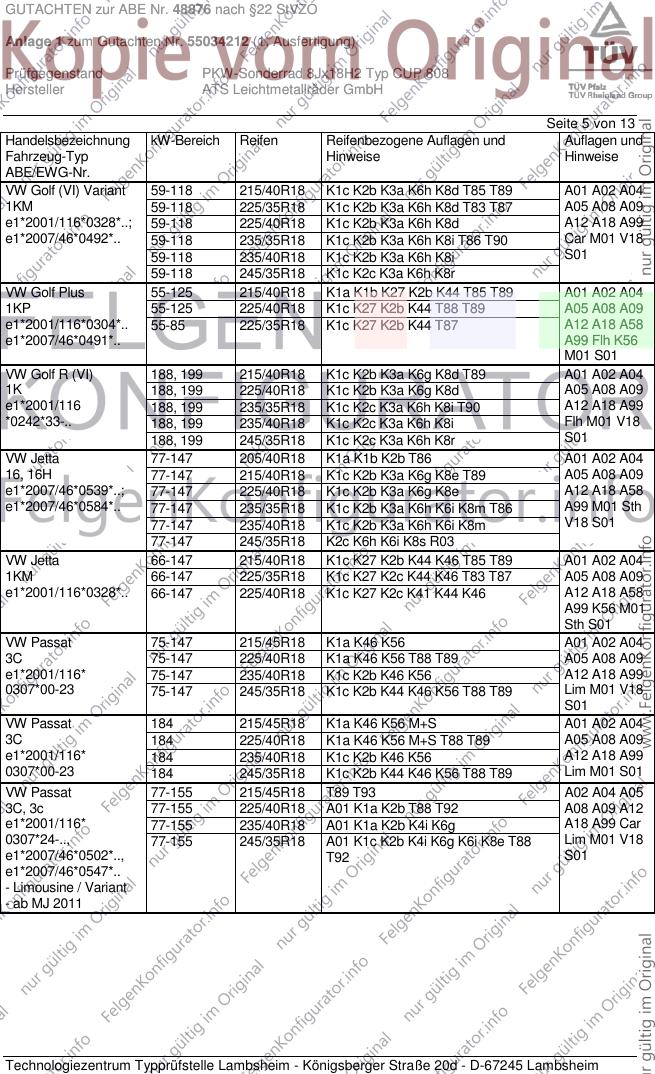

Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8d T85 T89 A01 A02 A04
1KM 59-118 225/35R18 K1c K2b K3a K6h K8d T83 T87 A05 A08 A09
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8d A12 A18 A99
e1*2007/46*0492*.. 59-118 235/35R18 K1c K2b K3a K6h K8i T86 T90 Car M01 V18
59-118 235/40R18 K1c K2b K3a K6h K8i S01
59-118 245/35R18 K1c K2c K3a K6h K8r
VW Golf Plus 55-125 215/40R18 K1a K1b K27 K2b K44 T85 T89 A01 A02 A04
1KP 55-125 225/40R18 K1c K27 K2b K44 T88 T89 A05 A08 A09
e1*2001/116*0304*.. 55-85 225/35R18 K1c K27 K2b K44 T87 A12 A18 A58
e1*2007/46*0491*.. A99 Flh K56
M01 S01
VW Golf R (VI) 188, 199 215/40R18 K1c K2b K3a K6g K8d T89 A01 A02 A04
1K 188, 199 225/40R18 K1c K2b K3a K6g K8d A05 A08 A09
e1*2001/116 188, 199 235/35R18 K1c K2c K3a K6h K8i T90 A12 A18 A99
*0242*33-.. 188, 199 235/40R18 K1c K2c K3a K6h K8i Flh M01 V18
188, 199 245/35R18 K1c K2c K3a K6h K8r S01
VW Jetta 77-147 205/40R18 K1a K1b K2b T86 A01 A02 A04
16, 16H 77-147 215/40R18 K1c K2b K3a K6g K8e T89 A05 A08 A09
e1*2007/46*0539*..; 77-147 225/40R18 K1c K2b K3a K6g K8e A12 A18 A58
e1*2007/46*0584*.. 77-147 235/35R18 K1c K2b K3a K6h K6i K8m T86 A99 M01 Sth
77-147 235/40R18 K1c K2b K3a K6h K6i K8m V18 S01
77-147 245/35R18 K2c K6h K6i K8s R03
VW Jetta 66-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A01 A02 A04
1KM 66-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A05 A08 A09
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2c K41 K44 K46 A12 A18 A58
A99 K56 M01
Sth S01
VW Passat 75-147 215/45R18 K1a K46 K56 A01 A02 A04
3C 75-147 225/40R18 K1a K46 K56 T88 T89 A05 A08 A09
e1*2001/116* 75-147 235/40R18 K1c K2b K46 K56 A12 A18 A99
0307*00-23 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 Lim M01 V18
S01
VW Passat 184 215/45R18 K1a K46 K56 M+S A01 A02 A04
3C 184 225/40R18 K1a K46 K56 M+S T88 T89 A05 A08 A09
e1*2001/116* 184 235/40R18 K1c K2b K46 K56 A12 A18 A99
0307*00-23 184 245/35R18 K1c K2b K44 K46 K56 T88 T89 Lim M01 S01
VW Passat 77-155 215/45R18 T89 T93 A02 A04 A05
3C, 3c 77-155 225/40R18 A01 K1a K2b T88 T92 A08 A09 A12
e1*2001/116* 77-155 235/40R18 A01 K1a K2b K4i K6g A18 A99 Car
0307*24-.., 77-155 245/35R18 A01 K1c K2b K4i K6g K6i K8e T88 Lim M01 V18
e1*2007/46*0502*.., T92 S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 215/45R18 T89 T93 A02 A04 A05
3C, 3c 77-155 225/40R18 T88 T92 A08 A09 A12
e1*2001/116* 77-155 235/40R18 A01 K4i K6g A18 A99 Car
0307*24-.., 77-155 245/35R18 A01 K1c K4i K6g K6i K8e T88 T92 KMV Lim M01
e1*2007/46*0502*.., V18 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat CC / CC 100-220 225/40R18 M+S T88 T92 A02 A04 A05
3CC 100-220 235/40R18 A08 A09 A12
e1*2001/116*0468*.. A18 A99 M01
- incl. Modell 2012 S01
VW Passat Variant 184 235/40R18 A01 K1c K2b K46 K56 126 A02 A04 A05
3C A08 A09 A12
e1*2001/116* A18 A99 Car
0307*00-23 M01 S01
VW Passat Variant 75-147 215/45R18 T89 T93 126 A02 A04 A05
3C 75-147 225/40R18 A01 K1a K2b K46 K56 T88 T89 T91 A08 A09 A12
e1*2001/116* 126 A18 A99 Car
0307*00-23 75-147 235/40R18 A01 K1c K2b K46 K56 126 M01 V18 S01
75-147 245/35R18 A01 K1c K2b K44 K46 K56 T88 T89
T92 126
VW Scirocco 90-155 225/40R18 A02 A04 A05
13 90-155 235/40R18 A08 A09 A12
e1*2001/116*0471*.. 90-155 245/35R18 A18 A58 A99
90-155 245/40R18 Cpe M01 V18
S01
VW Scirocco R 188, 195 225/40R18 A02 A04 A05
13 188, 195 235/40R18 A08 A09 A12
e1*2001/116*0471*.. 188, 195 245/35R18 A18 A58 A99
188, 195 245/40R18 Cpe M01 V18
S01
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A08 A09 A12
e1*2001/116*0450*.., 81-155 245/45R18 A18 A99 KMV
e1*2007/46*0487*.. 81-155 255/45R18 M01 S02
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/50R18 K2b A01 A02 A04
5N 81-155 235/50R18 K1a K1b K2b A05 A08 A09
e1*2001/116* 81-155 245/45R18 K2b A12 A18 A99
0450*00-10; 81-155 255/45R18 K1a K1b K2b M01 S02
e1*2007/46*
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A01 K1a K1b K2b A08 A09 A12
e1*2001/116* 81-155 245/45R18 A18 A99 M01
0450*11-..; 81-155 255/45R18 A01 K1a K1b K2b S02
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Touran 66-125 215/40R18 K1c K2b T89 A01 A02 A04
1T 66-125 225/40R18 K1c K2b T88 T89 T91 A05 A08 A09
e1*2001/116* A12 A18 A58
0211*00-22; A99 M01 Npf
e1*2007/46* S01
0357*00-01
VW Touran 66-125 215/40R18 K1a K2b T89 A01 A02 A04
1T, 1t 66-125 225/40R18 K1c K2b T88 T92 A05 A08 A09
e1*2001/116* A12 A18 A58
0211*23-..; A99 M01 Npf
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 13
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 13
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

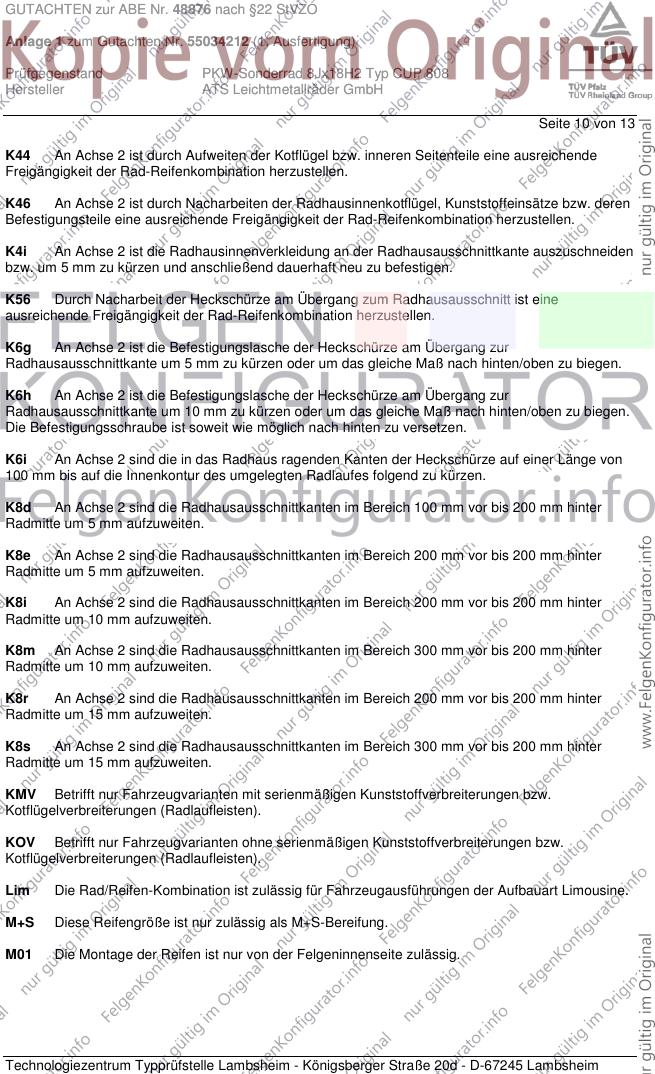

Seite 10 von 13
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

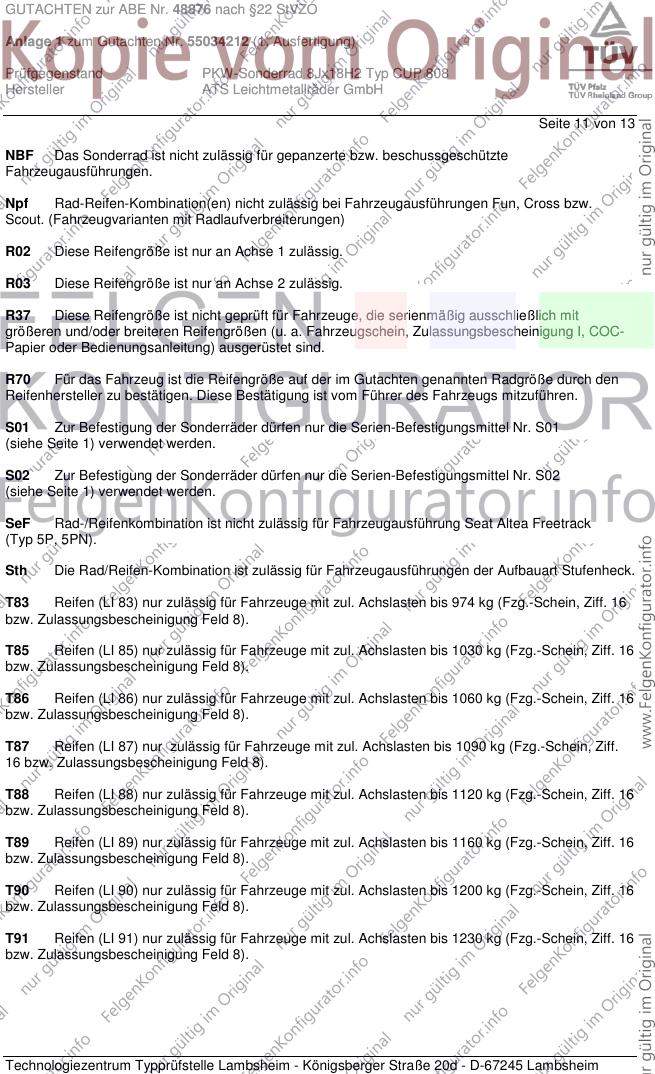

Seite 11 von 13
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

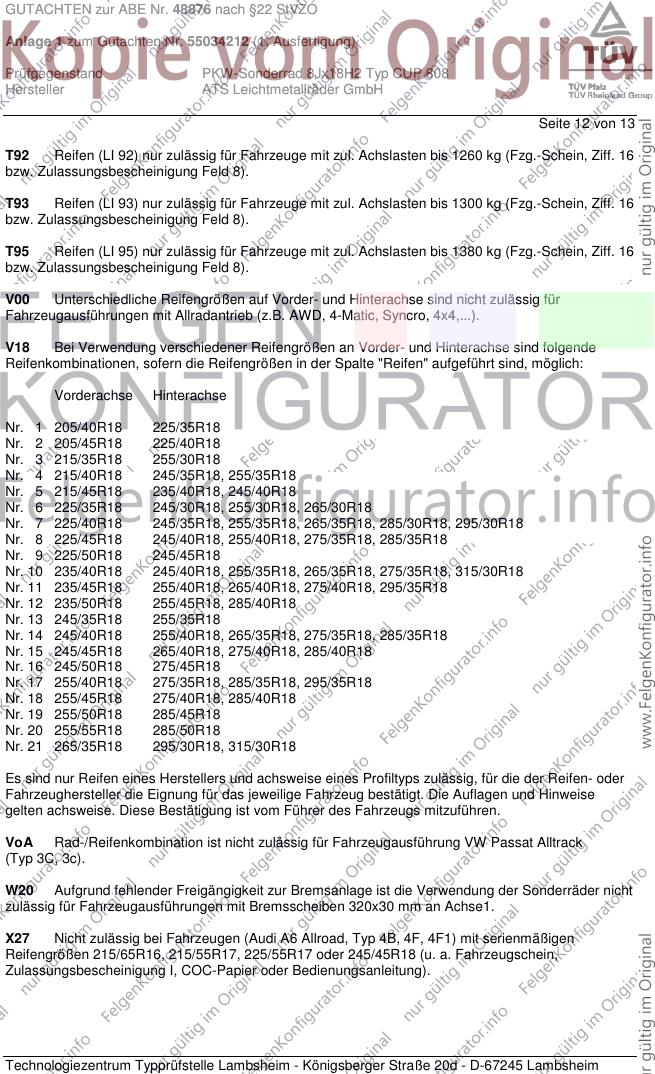

Seite 12 von 13
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 13 von 13
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. April 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. April 2012
Blauth 00179960.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
