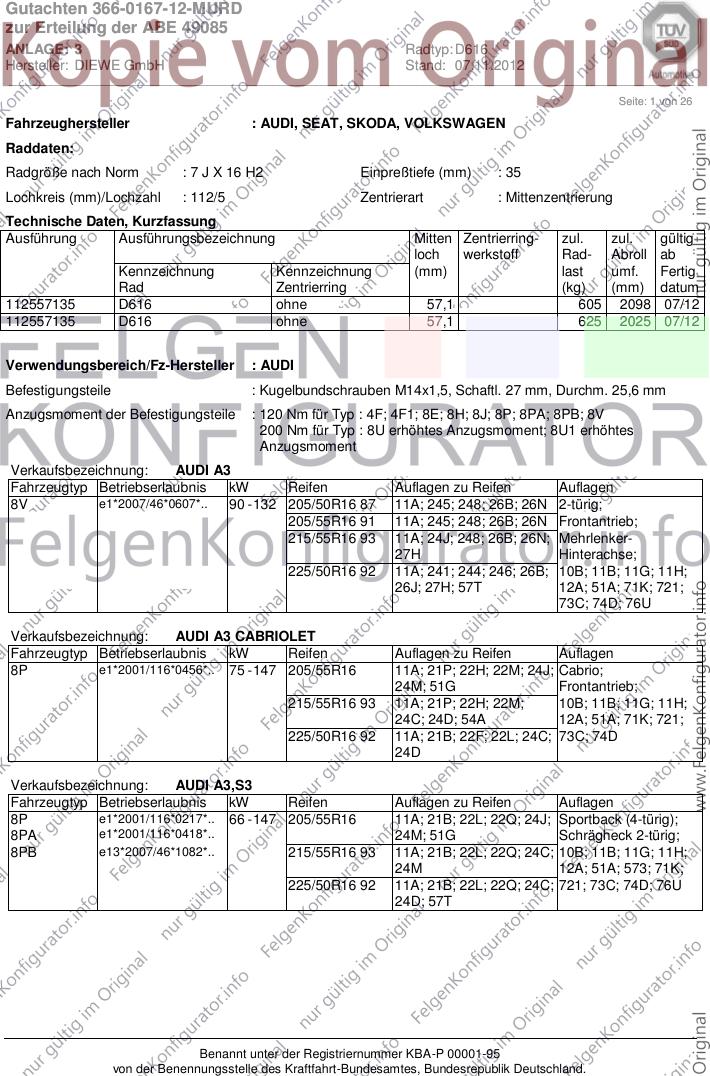

Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 1 von 26
Fahrzeughersteller : AUDI, SEAT, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
112557135 D616 ohne 57,1 605 2098 07/12
112557135 D616 ohne 57,1 625 2025 07/12
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 4F; 4F1; 8E; 8H; 8J; 8P; 8PA; 8PB; 8V
200 Nm für Typ : 8U erhöhtes Anzugsmoment; 8U1 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AUDI A3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 90 - 132 205/50R16 87 11A; 245; 248; 26B; 26N 2-türig;
205/55R16 91 11A; 245; 248; 26B; 26N Frontantrieb;
215/55R16 93 11A; 24J; 248; 26B; 26N; Mehrlenker-
27H Hinterachse;
225/50R16 92 11A; 241; 244; 246; 26B; 10B; 11B; 11G; 11H;
26J; 27H; 57T 12A; 51A; 71K; 721;
73C; 74D; 76U
Verkaufsbezeichnung: AUDI A3 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0456*.. 75 - 147 205/55R16 11A; 21P; 22H; 22M; 24J; Cabrio;
24M; 51G Frontantrieb;
215/55R16 93 11A; 21P; 22H; 22M; 10B; 11B; 11G; 11H;
24C; 24D; 54A 12A; 51A; 71K; 721;
225/50R16 92 11A; 21B; 22F; 22L; 24C; 73C; 74D
24D
Verkaufsbezeichnung: AUDI A3,S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0217*.. 66 - 147 205/55R16 11A; 21B; 22L; 22Q; 24J; Sportback (4-türig);
8PA e1*2001/116*0418*.. 24M; 51G Schrägheck 2-türig;
8PB e13*2007/46*1082*.. 215/55R16 93 11A; 21B; 22L; 22Q; 24C; 10B; 11B; 11G; 11H;
24M 12A; 51A; 573; 71K;
225/50R16 92 11A; 21B; 22L; 22Q; 24C; 721; 73C; 74D; 76U
24D; 57T
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

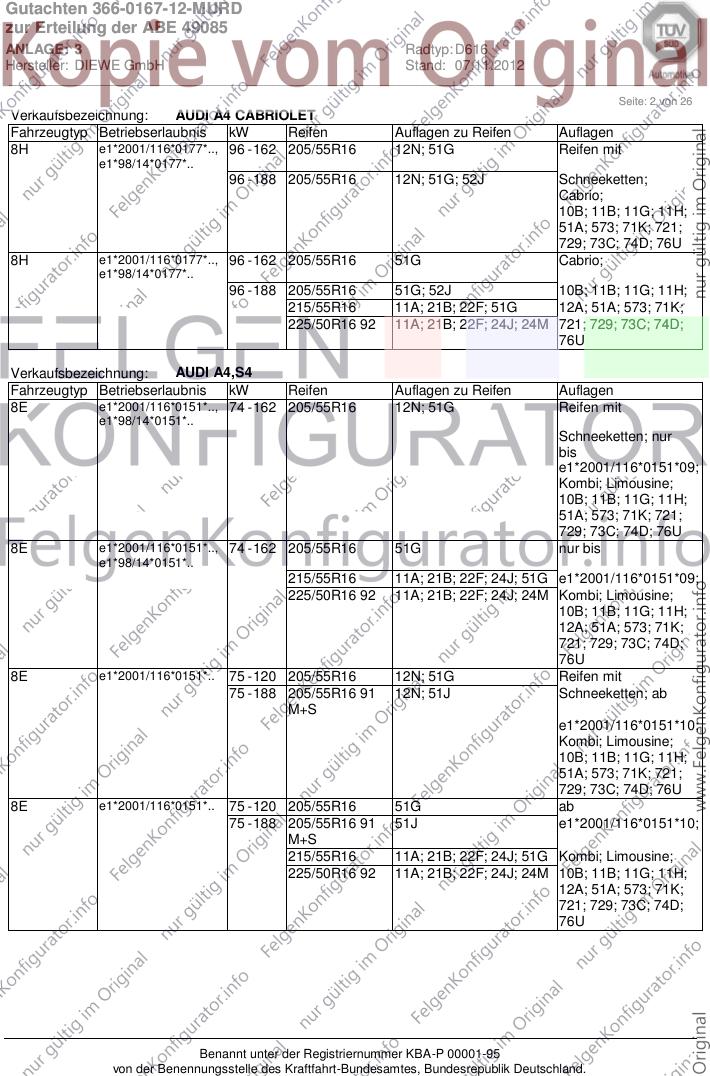

Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 2 von 26
Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.., 96 - 162 205/55R16 12N; 51G Reifen mit
e1*98/14*0177*..
96 - 188 205/55R16 12N; 51G; 52J Schneeketten;
Cabrio;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
729; 73C; 74D; 76U
8H e1*2001/116*0177*.., 96 - 162 205/55R16 51G Cabrio;
e1*98/14*0177*..
96 - 188 205/55R16 51G; 52J 10B; 11B; 11G; 11H;
215/55R16 11A; 21B; 22F; 51G 12A; 51A; 573; 71K;
225/50R16 92 11A; 21B; 22F; 24J; 24M 721; 729; 73C; 74D;
76U
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.., 74 - 162 205/55R16 12N; 51G Reifen mit
e1*98/14*0151*..
Schneeketten; nur
bis
e1*2001/116*0151*09;
Kombi; Limousine;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
729; 73C; 74D; 76U
8E e1*2001/116*0151*.., 74 - 162 205/55R16 51G nur bis
e1*98/14*0151*..
215/55R16 11A; 21B; 22F; 24J; 51G e1*2001/116*0151*09;
225/50R16 92 11A; 21B; 22F; 24J; 24M Kombi; Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
76U
8E e1*2001/116*0151*.. 75 - 120 205/55R16 12N; 51G Reifen mit
75 - 188 205/55R16 91 12N; 51J Schneeketten; ab
M+S
e1*2001/116*0151*10;
Kombi; Limousine;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
729; 73C; 74D; 76U
8E e1*2001/116*0151*.. 75 - 120 205/55R16 51G ab
75 - 188 205/55R16 91 51J e1*2001/116*0151*10;
M+S
215/55R16 11A; 21B; 22F; 24J; 51G Kombi; Limousine;
225/50R16 92 11A; 21B; 22F; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
76U
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________

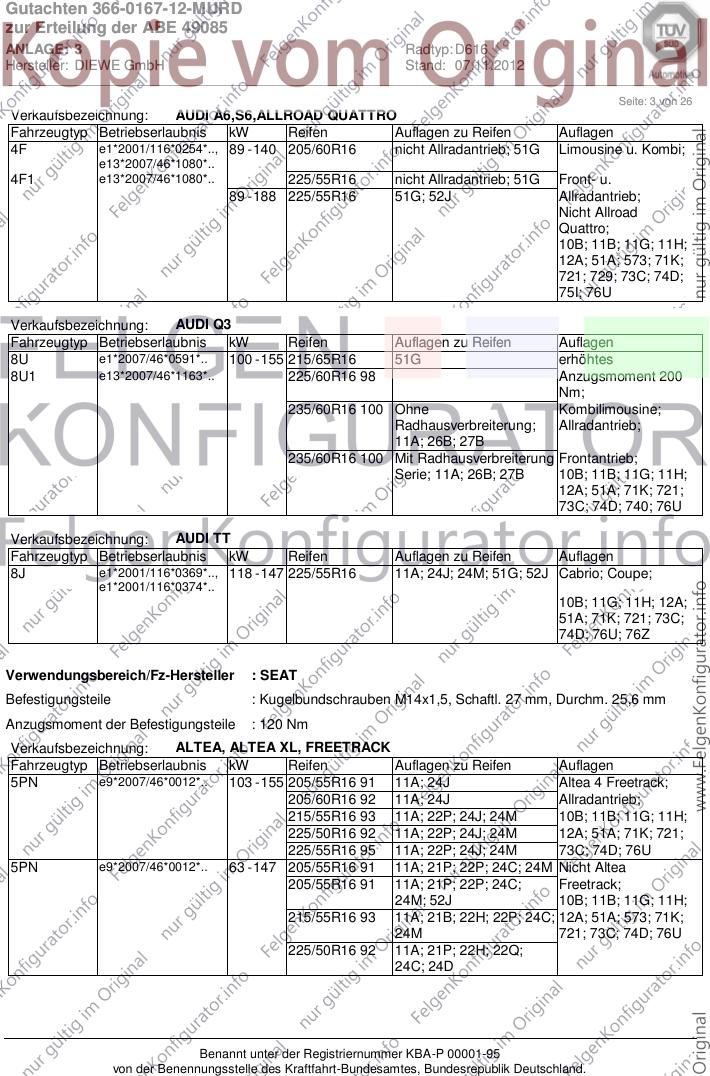

Seite: 3 von 26
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 89 - 140 205/60R16 nicht Allradantrieb; 51G Limousine u. Kombi;
e13*2007/46*1080*..
4F1 e13*2007/46*1080*.. 225/55R16 nicht Allradantrieb; 51G Front- u.
89 - 188 225/55R16 51G; 52J Allradantrieb;
Nicht Allroad
Quattro;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
75I; 76U
Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0591*.. 100 - 155 215/65R16 51G erhöhtes
8U1 e13*2007/46*1163*.. 225/60R16 98 Anzugsmoment 200
Nm;
235/60R16 100 Ohne Kombilimousine;
Radhausverbreiterung; Allradantrieb;
11A; 26B; 27B
235/60R16 100 Mit Radhausverbreiterung Frontantrieb;
Serie; 11A; 26B; 27B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 740; 76U
Verkaufsbezeichnung: AUDI TT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.., 118 - 147 225/55R16 11A; 24J; 24M; 51G; 52J Cabrio; Coupe;
e1*2001/116*0374*..
10B; 11G; 11H; 12A;
51A; 71K; 721; 73C;
74D; 76U; 76Z
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 103 - 155 205/55R16 91 11A; 24J Altea 4 Freetrack;
205/60R16 92 11A; 24J Allradantrieb;
215/55R16 93 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 22P; 24J; 24M 12A; 51A; 71K; 721;
225/55R16 95 11A; 22P; 24J; 24M 73C; 74D; 76U
5PN e9*2007/46*0012*.. 63 - 147 205/55R16 91 11A; 21P; 22P; 24C; 24M Nicht Altea
205/55R16 91 11A; 21P; 22P; 24C; Freetrack;
24M; 52J 10B; 11B; 11G; 11H;
215/55R16 93 11A; 21B; 22H; 22P; 24C; 12A; 51A; 573; 71K;
24M 721; 73C; 74D; 76U
225/50R16 92 11A; 21P; 22H; 22Q;
24C; 24D
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________

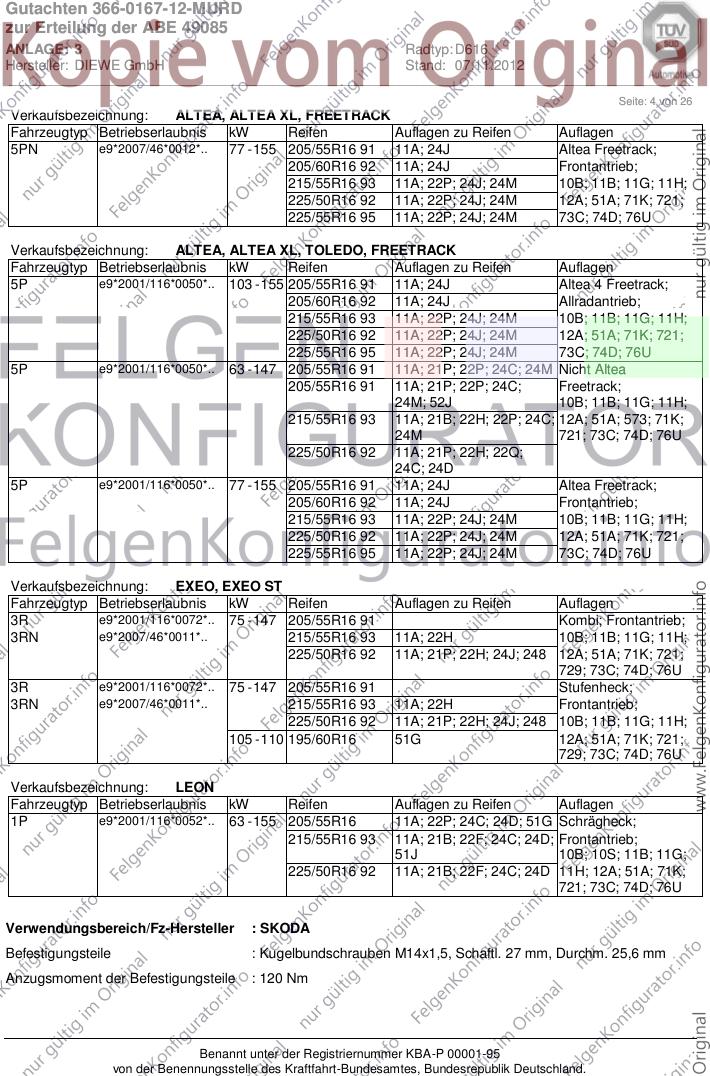

Seite: 4 von 26
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 77 - 155 205/55R16 91 11A; 24J Altea Freetrack;
205/60R16 92 11A; 24J Frontantrieb;
215/55R16 93 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 22P; 24J; 24M 12A; 51A; 71K; 721;
225/55R16 95 11A; 22P; 24J; 24M 73C; 74D; 76U
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 103 - 155 205/55R16 91 11A; 24J Altea 4 Freetrack;
205/60R16 92 11A; 24J Allradantrieb;
215/55R16 93 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 22P; 24J; 24M 12A; 51A; 71K; 721;
225/55R16 95 11A; 22P; 24J; 24M 73C; 74D; 76U
5P e9*2001/116*0050*.. 63 - 147 205/55R16 91 11A; 21P; 22P; 24C; 24M Nicht Altea
205/55R16 91 11A; 21P; 22P; 24C; Freetrack;
24M; 52J 10B; 11B; 11G; 11H;
215/55R16 93 11A; 21B; 22H; 22P; 24C; 12A; 51A; 573; 71K;
24M 721; 73C; 74D; 76U
225/50R16 92 11A; 21P; 22H; 22Q;
24C; 24D
5P e9*2001/116*0050*.. 77 - 155 205/55R16 91 11A; 24J Altea Freetrack;
205/60R16 92 11A; 24J Frontantrieb;
215/55R16 93 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 22P; 24J; 24M 12A; 51A; 71K; 721;
225/55R16 95 11A; 22P; 24J; 24M 73C; 74D; 76U
Verkaufsbezeichnung: EXEO, EXEO ST
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3R e9*2001/116*0072*.. 75 - 147 205/55R16 91 Kombi; Frontantrieb;
3RN e9*2007/46*0011*.. 215/55R16 93 11A; 22H 10B; 11B; 11G; 11H;
225/50R16 92 11A; 21P; 22H; 24J; 248 12A; 51A; 71K; 721;
729; 73C; 74D; 76U
3R e9*2001/116*0072*.. 75 - 147 205/55R16 91 Stufenheck;
3RN e9*2007/46*0011*.. 215/55R16 93 11A; 22H Frontantrieb;
225/50R16 92 11A; 21P; 22H; 24J; 248 10B; 11B; 11G; 11H;
105 - 110 195/60R16 51G 12A; 51A; 71K; 721;
729; 73C; 74D; 76U
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 63 - 155 205/55R16 11A; 22P; 24C; 24D; 51G Schrägheck;
215/55R16 93 11A; 21B; 22F; 24C; 24D; Frontantrieb;
51J 10B; 10S; 11B; 11G;
225/50R16 92 11A; 21B; 22F; 24C; 24D 11H; 12A; 51A; 71K;
721; 73C; 74D; 76U
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 120 Nm
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________

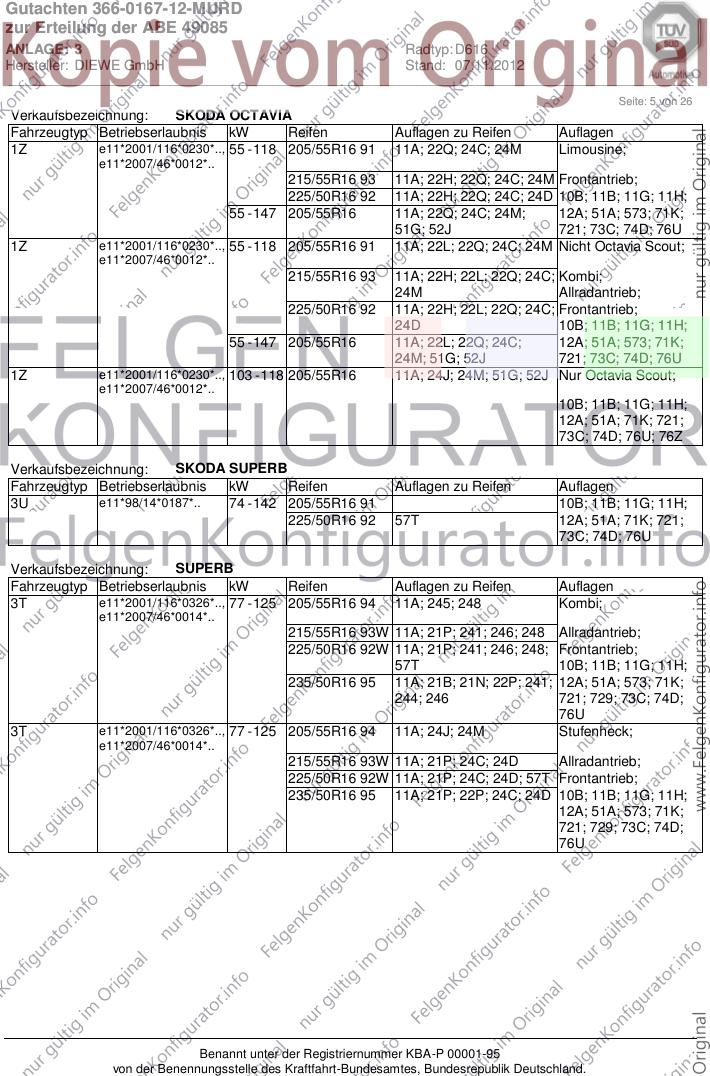

Seite: 5 von 26
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.., 55 - 118 205/55R16 91 11A; 22Q; 24C; 24M Limousine;
e11*2007/46*0012*..
215/55R16 93 11A; 22H; 22Q; 24C; 24M Frontantrieb;
225/50R16 92 11A; 22H; 22Q; 24C; 24D 10B; 11B; 11G; 11H;
55 - 147 205/55R16 11A; 22Q; 24C; 24M; 12A; 51A; 573; 71K;
51G; 52J 721; 73C; 74D; 76U
1Z e11*2001/116*0230*.., 55 - 118 205/55R16 91 11A; 22L; 22Q; 24C; 24M Nicht Octavia Scout;
e11*2007/46*0012*..
215/55R16 93 11A; 22H; 22L; 22Q; 24C; Kombi;
24M Allradantrieb;
225/50R16 92 11A; 22H; 22L; 22Q; 24C; Frontantrieb;
24D 10B; 11B; 11G; 11H;
55 - 147 205/55R16 11A; 22L; 22Q; 24C; 12A; 51A; 573; 71K;
24M; 51G; 52J 721; 73C; 74D; 76U
1Z e11*2001/116*0230*.., 103 - 118 205/55R16 11A; 24J; 24M; 51G; 52J Nur Octavia Scout;
e11*2007/46*0012*..
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76U; 76Z
Verkaufsbezeichnung: SKODA SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3U e11*98/14*0187*.. 74 - 142 205/55R16 91 10B; 11B; 11G; 11H;
225/50R16 92 57T 12A; 51A; 71K; 721;
73C; 74D; 76U
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 77 - 125 205/55R16 94 11A; 245; 248 Kombi;
e11*2007/46*0014*..
215/55R16 93W 11A; 21P; 241; 246; 248 Allradantrieb;
225/50R16 92W 11A; 21P; 241; 246; 248; Frontantrieb;
57T 10B; 11B; 11G; 11H;
235/50R16 95 11A; 21B; 21N; 22P; 241; 12A; 51A; 573; 71K;
244; 246 721; 729; 73C; 74D;
76U
3T e11*2001/116*0326*.., 77 - 125 205/55R16 94 11A; 24J; 24M Stufenheck;
e11*2007/46*0014*..
215/55R16 93W 11A; 21P; 24C; 24D Allradantrieb;
225/50R16 92W 11A; 21P; 24C; 24D; 57T Frontantrieb;
235/50R16 95 11A; 21P; 22P; 24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
76U
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085

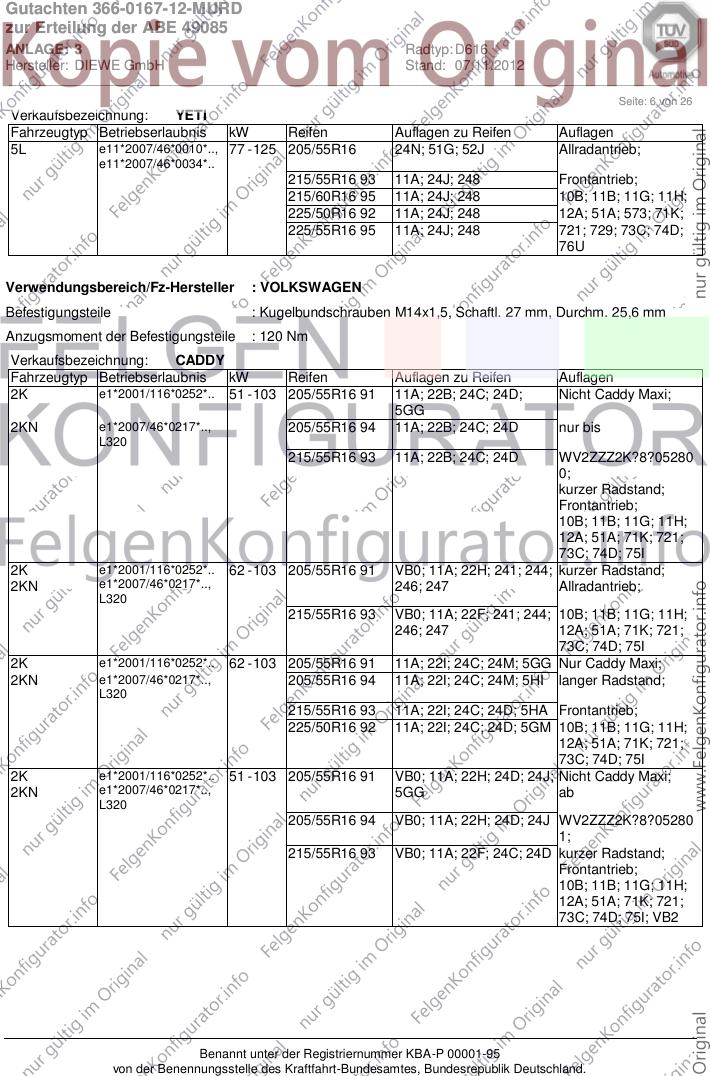

ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 6 von 26
Verkaufsbezeichnung: YETI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5L e11*2007/46*0010*.., 77 - 125 205/55R16 24N; 51G; 52J Allradantrieb;
e11*2007/46*0034*..
215/55R16 93 11A; 24J; 248 Frontantrieb;
215/60R16 95 11A; 24J; 248 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 248 12A; 51A; 573; 71K;
225/55R16 95 11A; 24J; 248 721; 729; 73C; 74D;
76U
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 51 - 103 205/55R16 91 11A; 22B; 24C; 24D; Nicht Caddy Maxi;
5GG
2KN e1*2007/46*0217*.., 205/55R16 94 11A; 22B; 24C; 24D nur bis
L320
215/55R16 93 11A; 22B; 24C; 24D WV2ZZZ2K?8?05280
0;
kurzer Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 75I
2K e1*2001/116*0252*.. 62 - 103 205/55R16 91 VB0; 11A; 22H; 241; 244; kurzer Radstand;
2KN e1*2007/46*0217*.., 246; 247 Allradantrieb;
L320
215/55R16 93 VB0; 11A; 22F; 241; 244; 10B; 11B; 11G; 11H;
246; 247 12A; 51A; 71K; 721;
73C; 74D; 75I
2K e1*2001/116*0252*.. 62 - 103 205/55R16 91 11A; 22I; 24C; 24M; 5GG Nur Caddy Maxi;
2KN e1*2007/46*0217*.., 205/55R16 94 11A; 22I; 24C; 24M; 5HI langer Radstand;
L320
215/55R16 93 11A; 22I; 24C; 24D; 5HA Frontantrieb;
225/50R16 92 11A; 22I; 24C; 24D; 5GM 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 75I
2K e1*2001/116*0252*.. 51 - 103 205/55R16 91 VB0; 11A; 22H; 24D; 24J; Nicht Caddy Maxi;
2KN e1*2007/46*0217*.., 5GG ab
L320
205/55R16 94 VB0; 11A; 22H; 24D; 24J WV2ZZZ2K?8?05280
1;
215/55R16 93 VB0; 11A; 22F; 24C; 24D kurzer Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 75I; VB2
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________

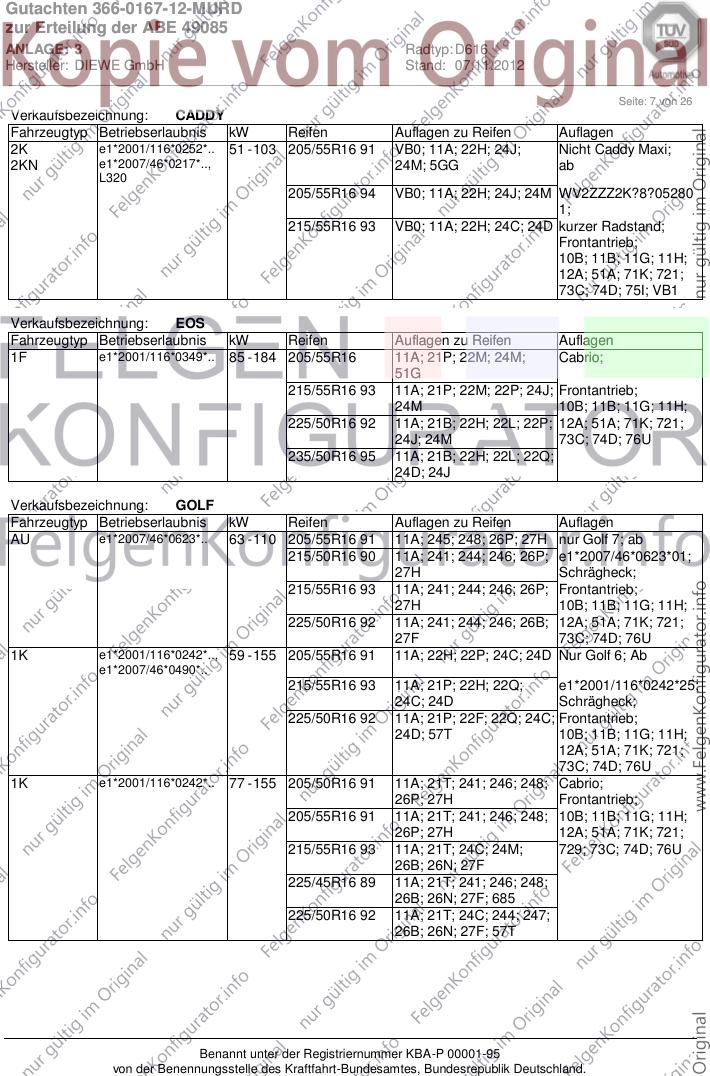

Seite: 7 von 26
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 51 - 103 205/55R16 91 VB0; 11A; 22H; 24J; Nicht Caddy Maxi;
2KN e1*2007/46*0217*.., 24M; 5GG ab
L320
205/55R16 94 VB0; 11A; 22H; 24J; 24M WV2ZZZ2K?8?05280
1;
215/55R16 93 VB0; 11A; 22H; 24C; 24D kurzer Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 75I; VB1
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 184 205/55R16 11A; 21P; 22M; 24M; Cabrio;
51G
215/55R16 93 11A; 21P; 22M; 22P; 24J; Frontantrieb;
24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 21B; 22H; 22L; 22P; 12A; 51A; 71K; 721;
24J; 24M 73C; 74D; 76U
235/50R16 95 11A; 21B; 22H; 22L; 22Q;
24D; 24J
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 110 205/55R16 91 11A; 245; 248; 26P; 27H nur Golf 7; ab
215/50R16 90 11A; 241; 244; 246; 26P; e1*2007/46*0623*01;
27H Schrägheck;
215/55R16 93 11A; 241; 244; 246; 26P; Frontantrieb;
27H 10B; 11B; 11G; 11H;
225/50R16 92 11A; 241; 244; 246; 26B; 12A; 51A; 71K; 721;
27F 73C; 74D; 76U
1K e1*2001/116*0242*.., 59 - 155 205/55R16 91 11A; 22H; 22P; 24C; 24D Nur Golf 6; Ab
e1*2007/46*0490*..
215/55R16 93 11A; 21P; 22H; 22Q; e1*2001/116*0242*25;
24C; 24D Schrägheck;
225/50R16 92 11A; 21P; 22F; 22Q; 24C; Frontantrieb;
24D; 57T 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76U
1K e1*2001/116*0242*.. 77 - 155 205/50R16 91 11A; 21T; 241; 246; 248; Cabrio;
26P; 27H Frontantrieb;
205/55R16 91 11A; 21T; 241; 246; 248; 10B; 11B; 11G; 11H;
26P; 27H 12A; 51A; 71K; 721;
215/55R16 93 11A; 21T; 24C; 24M; 729; 73C; 74D; 76U
26B; 26N; 27F
225/45R16 89 11A; 21T; 241; 246; 248;
26B; 26N; 27F; 685
225/50R16 92 11A; 21T; 24C; 244; 247;
26B; 26N; 27F; 57T
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________

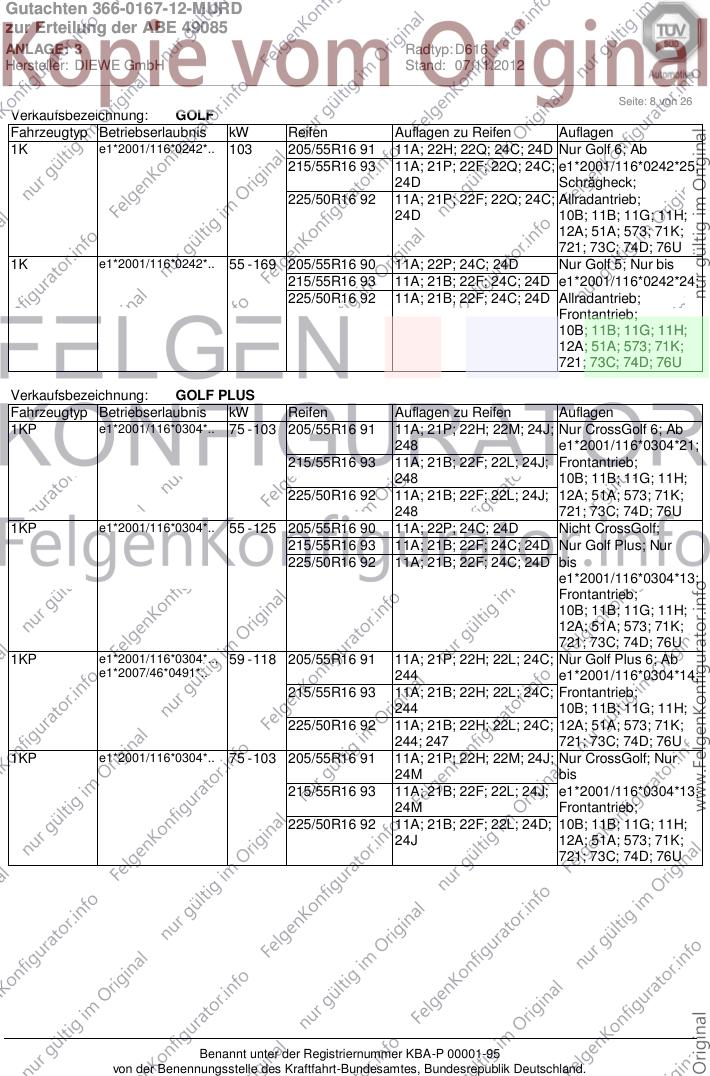

Seite: 8 von 26
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 103 205/55R16 91 11A; 22H; 22Q; 24C; 24D Nur Golf 6; Ab
215/55R16 93 11A; 21P; 22F; 22Q; 24C; e1*2001/116*0242*25;
24D Schrägheck;
225/50R16 92 11A; 21P; 22F; 22Q; 24C; Allradantrieb;
24D 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74D; 76U
1K e1*2001/116*0242*.. 55 - 169 205/55R16 90 11A; 22P; 24C; 24D Nur Golf 5; Nur bis
215/55R16 93 11A; 21B; 22F; 24C; 24D e1*2001/116*0242*24;
225/50R16 92 11A; 21B; 22F; 24C; 24D Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74D; 76U
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 103 205/55R16 91 11A; 21P; 22H; 22M; 24J; Nur CrossGolf 6; Ab
248 e1*2001/116*0304*21;
215/55R16 93 11A; 21B; 22F; 22L; 24J; Frontantrieb;
248 10B; 11B; 11G; 11H;
225/50R16 92 11A; 21B; 22F; 22L; 24J; 12A; 51A; 573; 71K;
248 721; 73C; 74D; 76U
1KP e1*2001/116*0304*.. 55 - 125 205/55R16 90 11A; 22P; 24C; 24D Nicht CrossGolf;
215/55R16 93 11A; 21B; 22F; 24C; 24D Nur Golf Plus; Nur
225/50R16 92 11A; 21B; 22F; 24C; 24D bis
e1*2001/116*0304*13;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74D; 76U
1KP e1*2001/116*0304*.., 59 - 118 205/55R16 91 11A; 21P; 22H; 22L; 24C; Nur Golf Plus 6; Ab
e1*2007/46*0491*.. 244 e1*2001/116*0304*14;
215/55R16 93 11A; 21B; 22H; 22L; 24C; Frontantrieb;
244 10B; 11B; 11G; 11H;
225/50R16 92 11A; 21B; 22H; 22L; 24C; 12A; 51A; 573; 71K;
244; 247 721; 73C; 74D; 76U
1KP e1*2001/116*0304*.. 75 - 103 205/55R16 91 11A; 21P; 22H; 22M; 24J; Nur CrossGolf; Nur
24M bis
215/55R16 93 11A; 21B; 22F; 22L; 24J; e1*2001/116*0304*13;
24M Frontantrieb;
225/50R16 92 11A; 21B; 22F; 22L; 24D; 10B; 11B; 11G; 11H;
24J 12A; 51A; 573; 71K;
721; 73C; 74D; 76U
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085

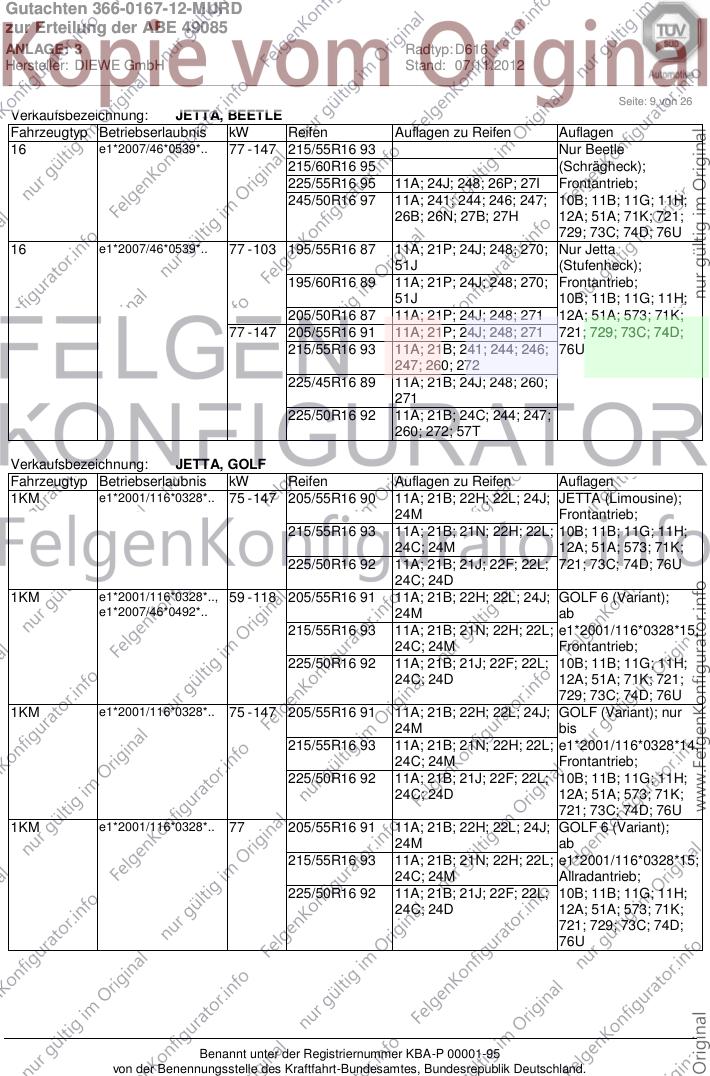

ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 9 von 26
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 147 215/55R16 93 Nur Beetle
215/60R16 95 (Schrägheck);
225/55R16 95 11A; 24J; 248; 26P; 27I Frontantrieb;
245/50R16 97 11A; 241; 244; 246; 247; 10B; 11B; 11G; 11H;
26B; 26N; 27B; 27H 12A; 51A; 71K; 721;
729; 73C; 74D; 76U
16 e1*2007/46*0539*.. 77 - 103 195/55R16 87 11A; 21P; 24J; 248; 270; Nur Jetta
51J (Stufenheck);
195/60R16 89 11A; 21P; 24J; 248; 270; Frontantrieb;
51J 10B; 11B; 11G; 11H;
205/50R16 87 11A; 21P; 24J; 248; 271 12A; 51A; 573; 71K;
77 - 147 205/55R16 91 11A; 21P; 24J; 248; 271 721; 729; 73C; 74D;
215/55R16 93 11A; 21B; 241; 244; 246; 76U
247; 260; 272
225/45R16 89 11A; 21B; 24J; 248; 260;
271
225/50R16 92 11A; 21B; 24C; 244; 247;
260; 272; 57T
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 75 - 147 205/55R16 90 11A; 21B; 22H; 22L; 24J; JETTA (Limousine);
24M Frontantrieb;
215/55R16 93 11A; 21B; 21N; 22H; 22L; 10B; 11B; 11G; 11H;
24C; 24M 12A; 51A; 573; 71K;
225/50R16 92 11A; 21B; 21J; 22F; 22L; 721; 73C; 74D; 76U
24C; 24D
1KM e1*2001/116*0328*.., 59 - 118 205/55R16 91 11A; 21B; 22H; 22L; 24J; GOLF 6 (Variant);
e1*2007/46*0492*.. 24M ab
215/55R16 93 11A; 21B; 21N; 22H; 22L; e1*2001/116*0328*15;
24C; 24M Frontantrieb;
225/50R16 92 11A; 21B; 21J; 22F; 22L; 10B; 11B; 11G; 11H;
24C; 24D 12A; 51A; 71K; 721;
729; 73C; 74D; 76U
1KM e1*2001/116*0328*.. 75 - 147 205/55R16 91 11A; 21B; 22H; 22L; 24J; GOLF (Variant); nur
24M bis
215/55R16 93 11A; 21B; 21N; 22H; 22L; e1*2001/116*0328*14;
24C; 24M Frontantrieb;
225/50R16 92 11A; 21B; 21J; 22F; 22L; 10B; 11B; 11G; 11H;
24C; 24D 12A; 51A; 573; 71K;
721; 73C; 74D; 76U
1KM e1*2001/116*0328*.. 77 205/55R16 91 11A; 21B; 22H; 22L; 24J; GOLF 6 (Variant);
24M ab
215/55R16 93 11A; 21B; 21N; 22H; 22L; e1*2001/116*0328*15;
24C; 24M Allradantrieb;
225/50R16 92 11A; 21B; 21J; 22F; 22L; 10B; 11B; 11G; 11H;
24C; 24D 12A; 51A; 573; 71K;
721; 729; 73C; 74D;
76U
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085

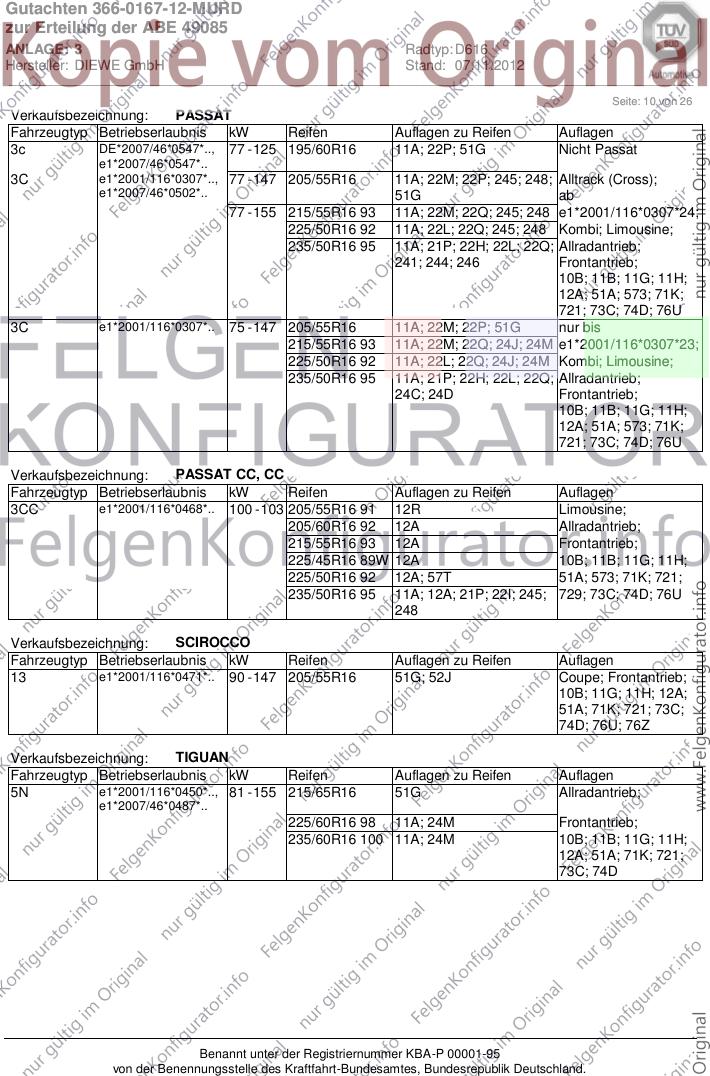

ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 10 von 26
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.., 77 - 125 195/60R16 11A; 22P; 51G Nicht Passat
e1*2007/46*0547*..
3C e1*2001/116*0307*.., 77 - 147 205/55R16 11A; 22M; 22P; 245; 248; Alltrack (Cross);
e1*2007/46*0502*.. 51G ab
77 - 155 215/55R16 93 11A; 22M; 22Q; 245; 248 e1*2001/116*0307*24;
225/50R16 92 11A; 22L; 22Q; 245; 248 Kombi; Limousine;
235/50R16 95 11A; 21P; 22H; 22L; 22Q; Allradantrieb;
241; 244; 246 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74D; 76U
3C e1*2001/116*0307*.. 75 - 147 205/55R16 11A; 22M; 22P; 51G nur bis
215/55R16 93 11A; 22M; 22Q; 24J; 24M e1*2001/116*0307*23;
225/50R16 92 11A; 22L; 22Q; 24J; 24M Kombi; Limousine;
235/50R16 95 11A; 21P; 22H; 22L; 22Q; Allradantrieb;
24C; 24D Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74D; 76U
Verkaufsbezeichnung: PASSAT CC, CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3CC e1*2001/116*0468*.. 100 - 103 205/55R16 91 12R Limousine;
205/60R16 92 12A Allradantrieb;
215/55R16 93 12A Frontantrieb;
225/45R16 89W 12A 10B; 11B; 11G; 11H;
225/50R16 92 12A; 57T 51A; 573; 71K; 721;
235/50R16 95 11A; 12A; 21P; 22I; 245; 729; 73C; 74D; 76U
248
Verkaufsbezeichnung: SCIROCCO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
13 e1*2001/116*0471*.. 90 - 147 205/55R16 51G; 52J Coupe; Frontantrieb;
10B; 11G; 11H; 12A;
51A; 71K; 721; 73C;
74D; 76U; 76Z
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 81 - 155 215/65R16 51G Allradantrieb;
e1*2007/46*0487*..
225/60R16 98 11A; 24M Frontantrieb;
235/60R16 100 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________

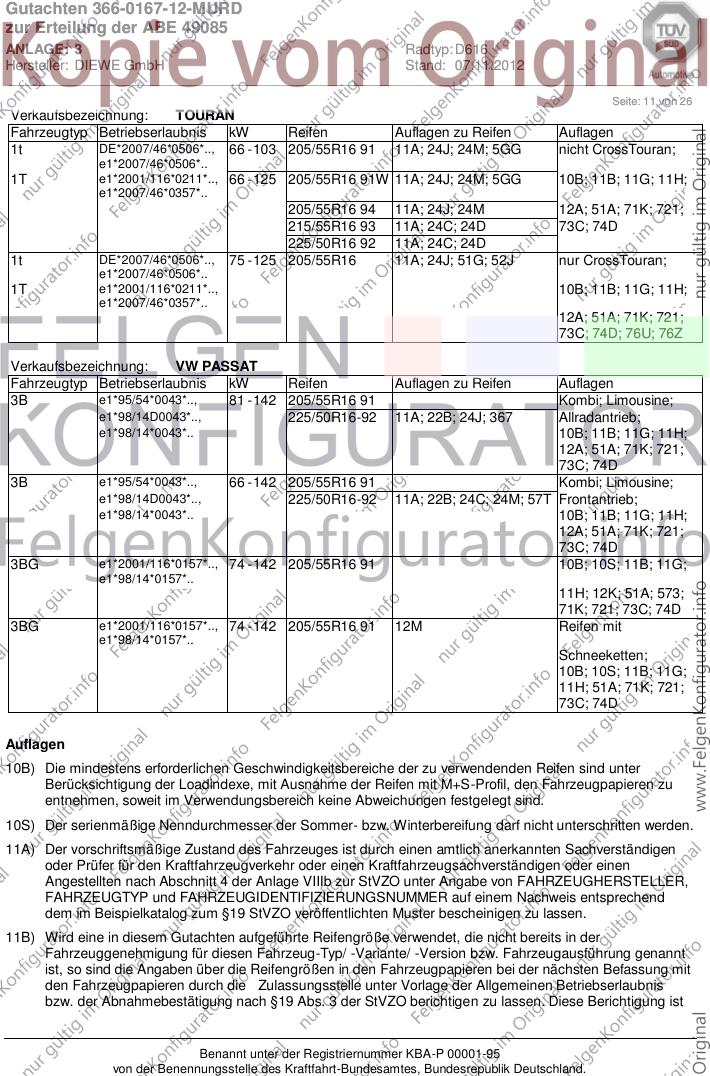

Seite: 11 von 26
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1t DE*2007/46*0506*.., 66 - 103 205/55R16 91 11A; 24J; 24M; 5GG nicht CrossTouran;
e1*2007/46*0506*..
1T e1*2001/116*0211*.., 66 - 125 205/55R16 91W 11A; 24J; 24M; 5GG 10B; 11B; 11G; 11H;
e1*2007/46*0357*..
205/55R16 94 11A; 24J; 24M 12A; 51A; 71K; 721;
215/55R16 93 11A; 24C; 24D 73C; 74D
225/50R16 92 11A; 24C; 24D
1t DE*2007/46*0506*.., 75 - 125 205/55R16 11A; 24J; 51G; 52J nur CrossTouran;
e1*2007/46*0506*..
1T e1*2001/116*0211*.., 10B; 11B; 11G; 11H;
e1*2007/46*0357*..
12A; 51A; 71K; 721;
73C; 74D; 76U; 76Z
Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3B e1*95/54*0043*.., 81 - 142 205/55R16 91 Kombi; Limousine;
e1*98/14D0043*.., 225/50R16-92 11A; 22B; 24J; 367 Allradantrieb;
e1*98/14*0043*.. 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D
3B e1*95/54*0043*.., 66 - 142 205/55R16 91 Kombi; Limousine;
e1*98/14D0043*.., 225/50R16-92 11A; 22B; 24C; 24M; 57T Frontantrieb;
e1*98/14*0043*.. 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D
3BG e1*2001/116*0157*.., 74 - 142 205/55R16 91 10B; 10S; 11B; 11G;
e1*98/14*0157*..
11H; 12K; 51A; 573;
71K; 721; 73C; 74D
3BG e1*2001/116*0157*.., 74 - 142 205/55R16 91 12M Reifen mit
e1*98/14*0157*..
Schneeketten;
10B; 10S; 11B; 11G;
11H; 51A; 71K; 721;
73C; 74D
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________

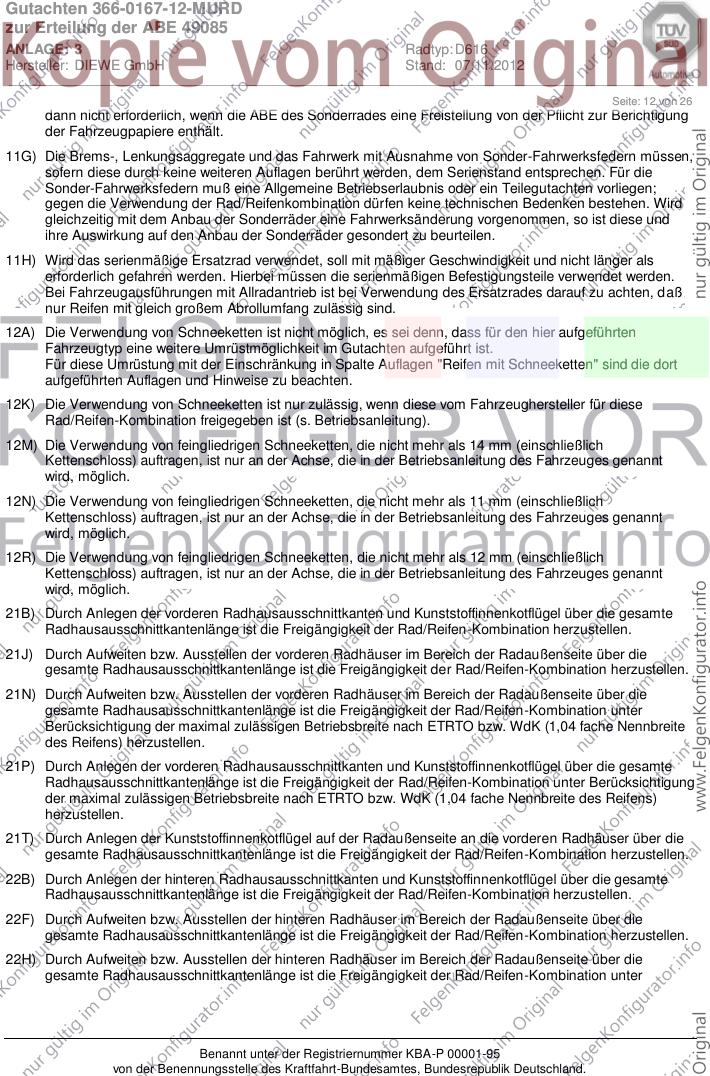

Seite: 12 von 26
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________

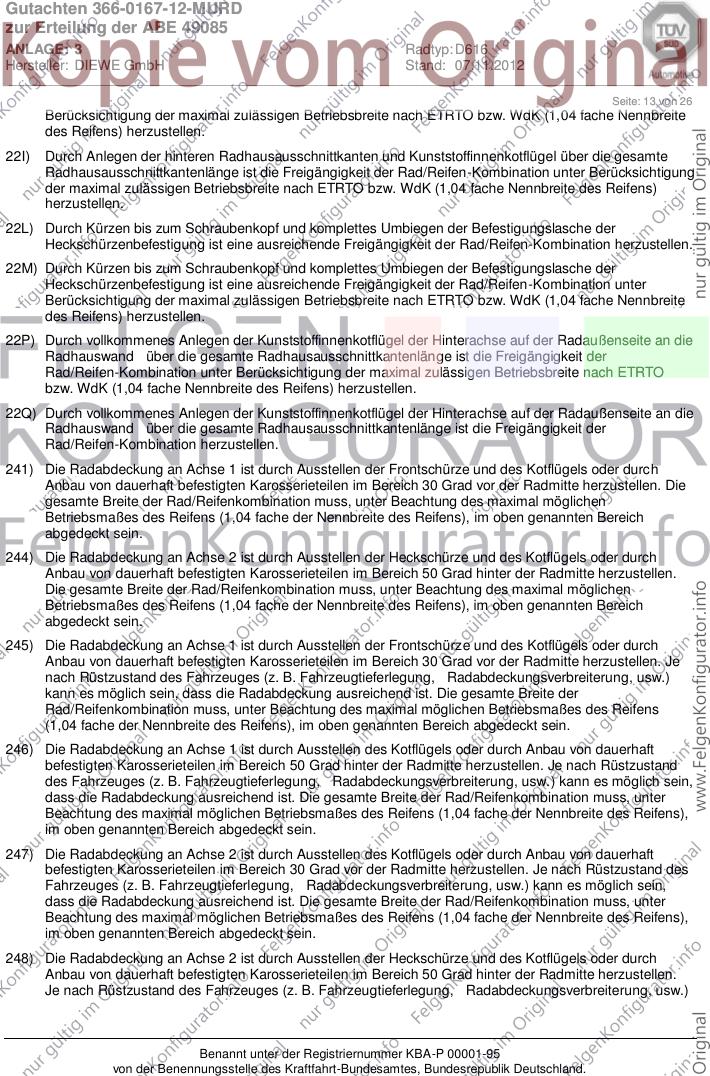

Seite: 13 von 26
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________

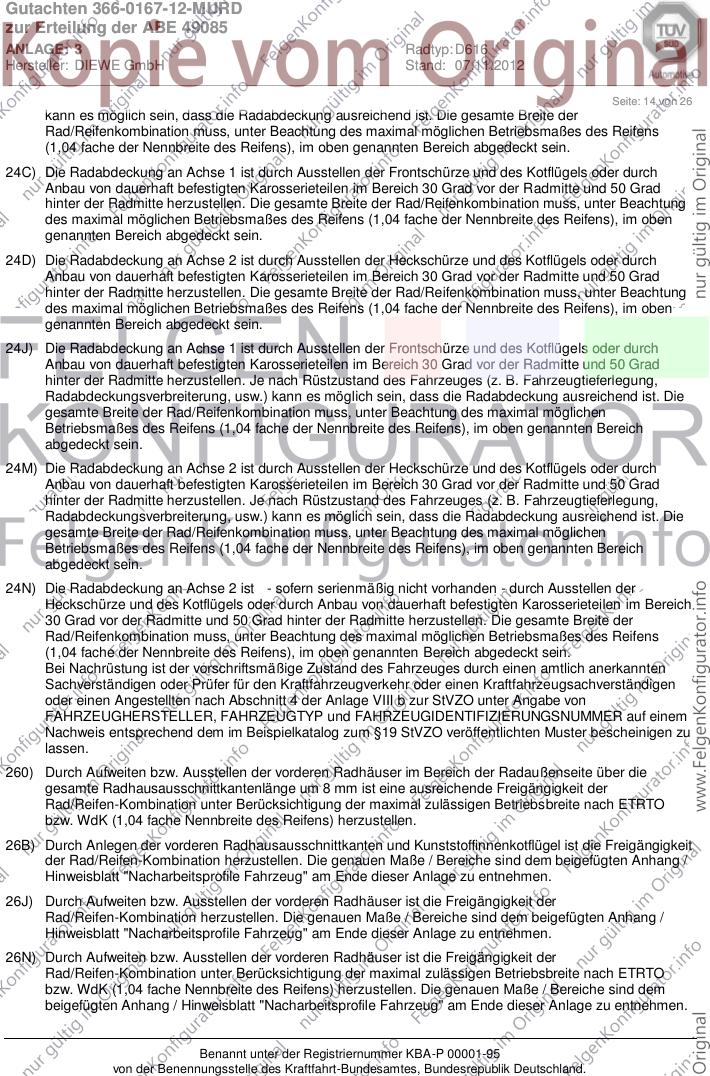

Seite: 14 von 26
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24N) Die Radabdeckung an Achse 2 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 15 von 26

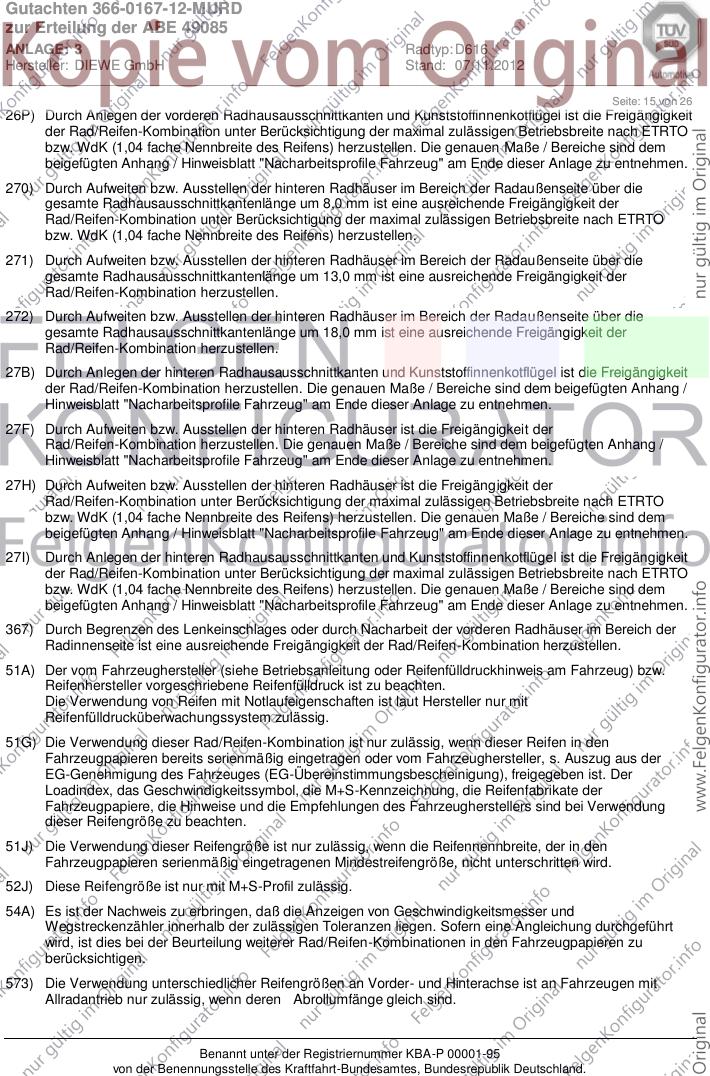

26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 16 von 26

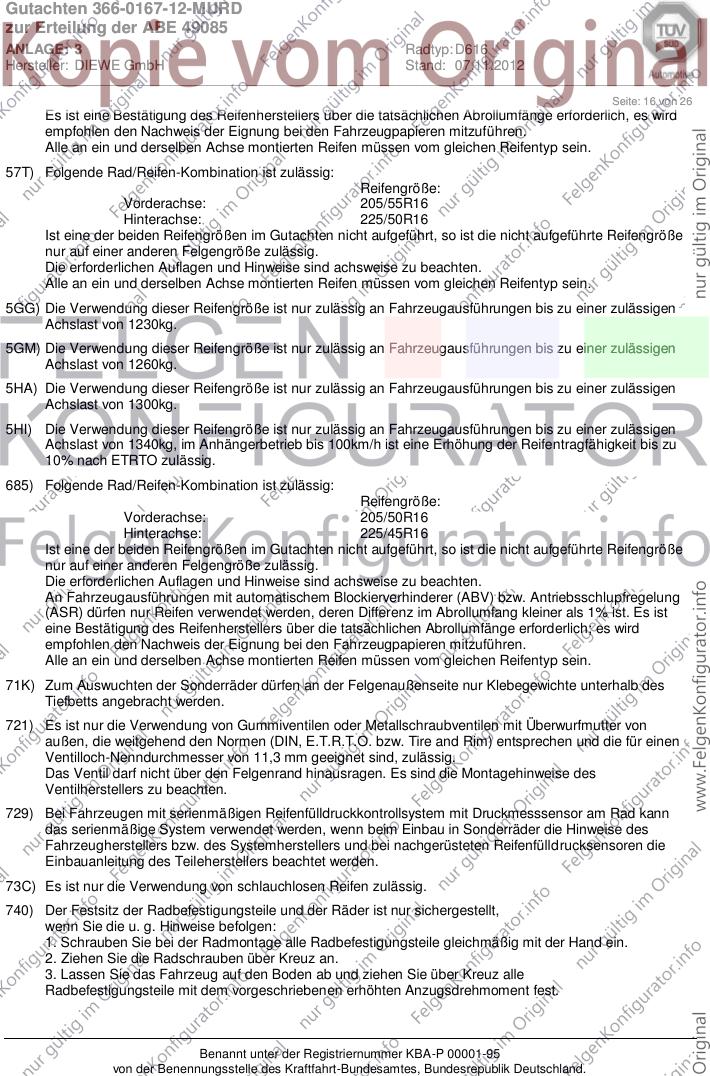

Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
685) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/50R16
Hinterachse: 225/45R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 17 von 26

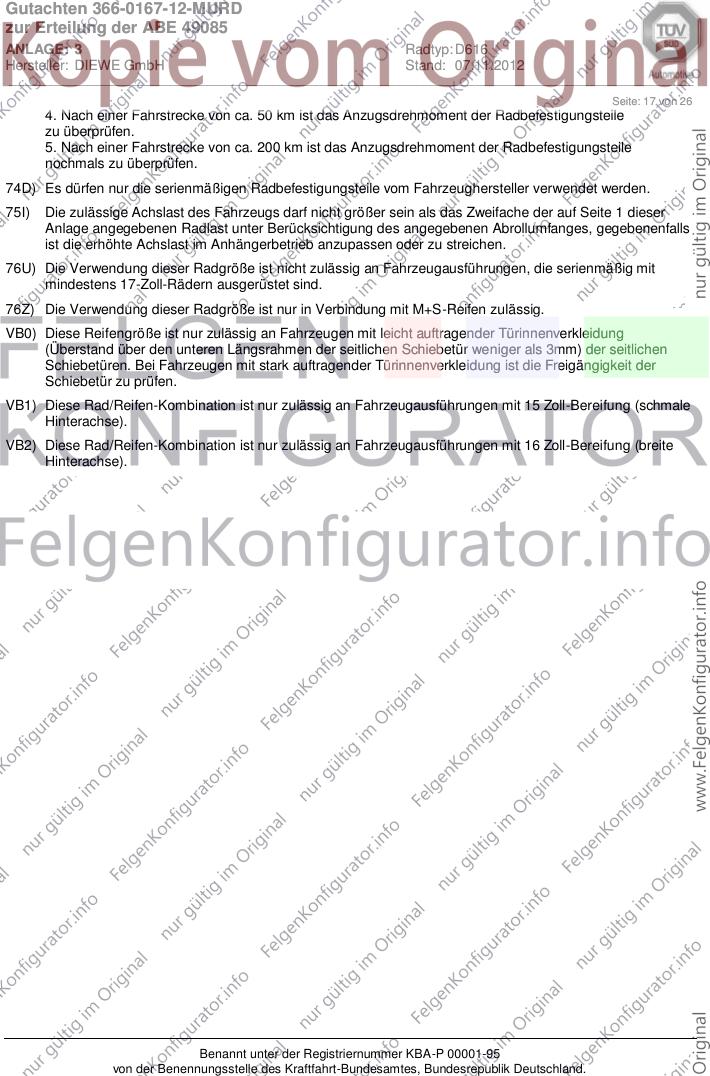

4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
VB0) Diese Reifengröße ist nur zulässig an Fahrzeugen mit leicht auftragender Türinnenverkleidung
(Überstand über den unteren Längsrahmen der seitlichen Schiebetür weniger als 3mm) der seitlichen
Schiebetüren. Bei Fahrzeugen mit stark auftragender Türinnenverkleidung ist die Freigängigkeit der
Schiebetür zu prüfen.
VB1) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit 15 Zoll-Bereifung (schmale
Hinterachse).
VB2) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit 16 Zoll-Bereifung (breite
Hinterachse).
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 18 von 26
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 19 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AU
Genehm.Nr.: e1*2007/46*0623*..
Handelsbez.: GOLF
Variante(n):
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 20 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3
Variante(n): Frontantrieb, 2-türig
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 21 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8U
Genehm.Nr.: e1*2007/46*0591*..
Handelsbez.: AUDI Q3
Variante(n): Allradantrieb, Frontantrieb, Kombilimousine
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 22 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8U1
Genehm.Nr.: e13*2007/46*1163*..
Handelsbez.: AUDI Q3
Variante(n): Allradantrieb, Frontantrieb, Kombilimousine
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 23 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1K
Genehm.Nr.: e1*2001/116*0242*..
Handelsbez.: GOLF
Variante(n): Cabrio, Frontantrieb
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 24 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AU
Genehm.Nr.: e1*2007/46*0623*..
Handelsbez.: GOLF
Variante(n): Frontantrieb, Schrägheck, 5-türig
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 25 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 16
Genehm.Nr.: e1*2007/46*0539*..
Handelsbez.: JETTA, BEETLE
Variante(n): Frontantrieb, Nur Beetle (Schrägheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 285 y = 355 HA
27I x = 285 y = 355 HA
26B x = 300 y = 350 VA
26P x = 250 y = 300 VA
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
26B x = 300 y = 300 VA
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
26P x = 250 y = 250 VA
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
26P x = 400 y = 400 VA
26B x = 400 y = 400 VA
26B x = 290 y = 390 VA
26B x = 290 y = 390 VA
26P x = 240 y = 340 VA
26P x = 240 y = 340 VA
27B x = 335 y = 400 HA
27B x = 335 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 260 y = 310 36 HA
27H x = 260 y = 310 8 HA
26J x = 290 y = 390 30 VA
26J x = 290 y = 390 30 VA
26N x = 290 y = 390 10 VA
26N x = 290 y = 390 10 VA
27F x = 335 y = 400 30 HA
27F x = 335 y = 400 30 HA
27H x = 335 y = 400 10 HA
27H x = 335 y = 400 10 HA
26J x = 300 y = 350 18,5 VA
26N x = 300 y = 350 8 VA
27F x = 350 y = 300 26,5 HA
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0167-12-MURD
zur Erteilung der ABE 49085
ANLAGE: 3 Radtyp: D616
Hersteller: DIEWE GmbH Stand: 07.11.2012
__________________________________________________________________________________________________________________
Seite: 26 von 26
27H x = 350 y = 300 8 HA
26J x = 300 y = 300 25 VA
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 25 HA
27F x = 400 y = 310 25 HA
27H x = 400 y = 310 8 HA
27H x = 400 y = 310 8 HA
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
27H x = 400 y = 400 8 HA
27F x = 400 y = 400 30 HA
26J x = 280 y = 380 16 VA
26N x = 280 y = 380 8 VA
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
