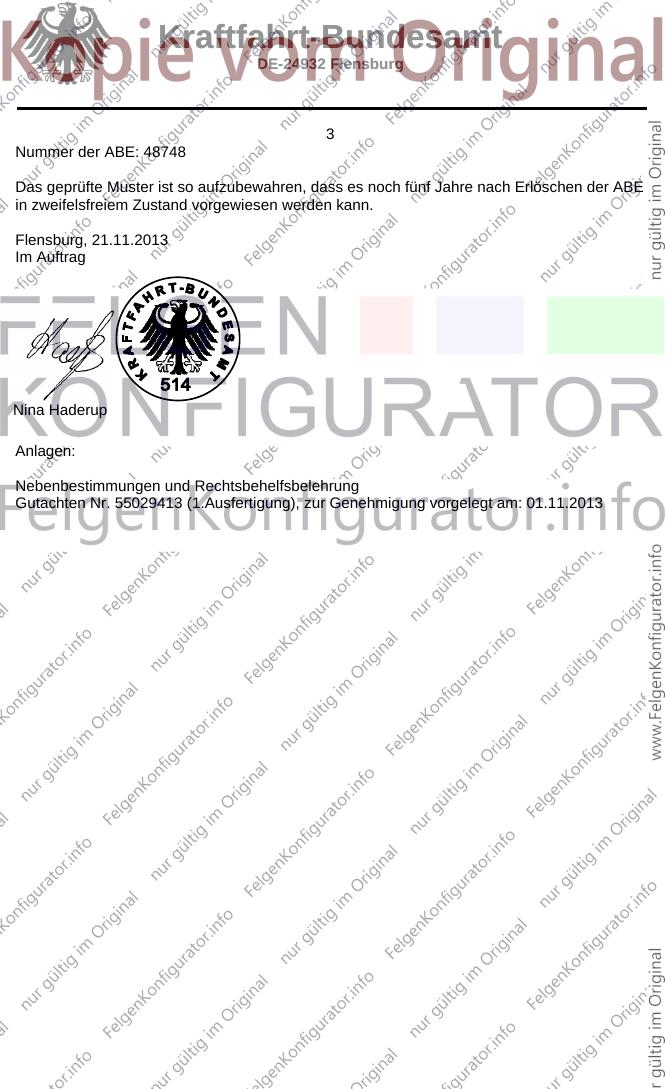

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48748
Gerät: Sonderräder für Personenkraftwagen
7,0 J x 17 H2
Typ: AX5-70017
Inhaber der ABE Wheelworld GmbH
und Hersteller: DE - 38871 Ilsenburg
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 48748
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48748
Die ABE-Nr. 48748 erstreckt sich auf die Sonderräder 7,0 J x 17 H2 , Typ AX5-70017, in den
Ausführungen wie im Gutachten Nr. 55029413 (1.Ausfertigung) vom 25.04.2013
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 25 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig
bleiben bzw. entsprechend ersetzt werden.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 25.04.2013
festgehaltenen Angaben.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der ABE: 48748
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 21.11.2013
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55029413 (1.Ausfertigung), zur Genehmigung vorgelegt am: 01.11.2013
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48748
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

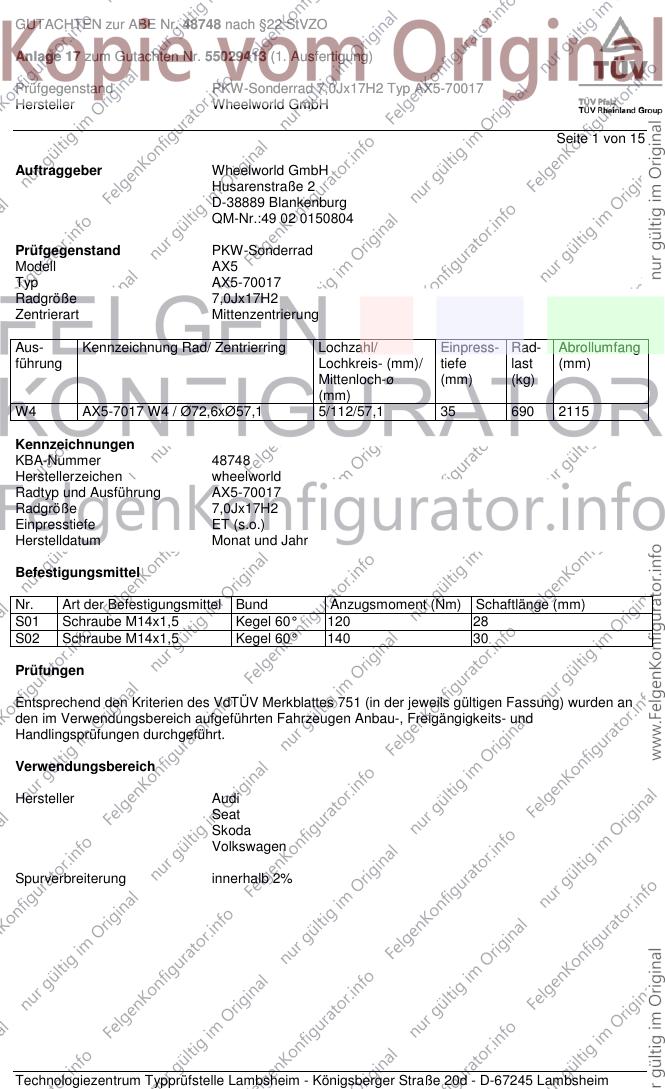

GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH
Seite 1 von 15
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-70017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 AX5-7017 W4 / Ø72,6xØ57,1 5/112/57,1 35 690 2115
Kennzeichnungen
KBA-Nummer 48748
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-70017
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/50R17 K1c K2b K46 A01 A02 A04
8P 75-147 215/45R17 K1c T87 T88 A05 A08 A09
e1*2001/116*0456*.. 75-147 225/45R17 K1c K2b K46 A12 A14 A18
A58 B03 Cbo
K56 V17 S01
Audi A3, -/Sportback 184-195 205/50R17 K1c K2b K46 K56 M+S A01 A02 A04
8P, 8PA 184-195 215/45R17 K1c K56 M+S T88 T91 A05 A08 A09
e1*2001/116*0217*.., 184-195 225/45R17 K1c K2b K46 K56 M+S A12 A14 A18
e1*2001/116*0418*.. Flh S01
Audi A3, -/Sportback 66-147 205/50R17 K1c K2b K46 A01 A02 A04
8P, 8PA, 8PB 66-147 215/45R17 K1c T87 T88 A05 A08 A09
e1*2001/116*0217*..; 66-147 225/45R17 K1c K2b K46 A12 A14 A18
e1*2001/116*0241*..; B03 Flh K56
e1*2001/116*0418*..; V17 S01
e13*2007/46*1082*..
Audi A3, -/Sportback 77-132 205/50R17 K1a K2b K3a K6g K8h A01 A02 A04
8V 77-132 215/45R17 K1a K2b K3a K6g K8h A05 A08 A09
e1*2007/46*0607*.. 77-132 225/45R17 K1a K2b K3a K6g K8h A12 A14 A18
A58 F24 Flh
V17 S01
Audi A4 74-140 205/50R17 R37 T89 T93 A02 A04 A05
8E 74-188 205/50R17 M+S T89 T93 A08 A09 A12
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 A14 A18 B03
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91 Car Lim V17
74-188 235/45R17 A01 K1b K2b R70 S01
Audi A4 55-169 205/50R17 K1c K46 A01 A02 A04
B5 55-169 215/45R17 K1a K46 T87 T88 T91 A05 A08 A09
e1*93/81*0013*.. , 55-195 225/45R17 K1c K46 A12 A14 A18
e1*98/14*0013*.. Au7 Car Lim
V17 S01
Audi A4 162 205/50R17 M+S T89 T93 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 A08 A09 A12
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A14 A18 B03
162 235/45R17 A01 K1b K2b R70 Car Cbo Lim
V17 S01
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A02 A04 A05
8H 96-188 205/50R17 M+S T89 T93 A08 A09 A12
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 A14 A18 B03
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93 Cbo V17 S01
96-188 235/45R17 A01 K1a K2b R70
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 A02 A04 A05
8E,8H,QB6 253 225/45R17 M+S T91 T93 A08 A09 A12
e1*98/14,2001/116* A14 A18 Car
0151,0177,0243*.. Cbo Lim S01
Audi A6 162-184 205/50R17 A01 K1a K46 M+S T89 T93 130 A02 A04 A05
4B 81-142 205/50R17 A01 K1a K46 T89 T93 130 A08 A09 A12
e1*96/27, 98/14, 81-184 215/45R17 T87 T88 T91 130 A14 A18 Au9
e1*2001/116*0051*.. 81-184 225/45R17 A01 K1a K46 T90 T91 T93 130 B03 Car Lim
V17 X27 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-140 225/50R17 R37 130 A02 A04 A05
4F, 4F1 89-257 225/50R17 M+S 130 A08 A09 A12
e1*2001/116*0254*.., A14 A18 B03
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. X27 S01
Audi A6 Allroad 120-257 215/55R17 A63 M+S T94 130 A02 A04 A05
4F, 4F1 120-257 225/55R17 A12 M+S 130 A08 A09 A14
e1*2001/116*0254*..; A18 X28 S01
e13*2007/46*1080*..
Audi A6, S6 191-250 225/45R17 A13 M+S R37 T90 T91 T93 A02 A04 A05
4B 191-250 235/45R17 A12 M+S R37 R70 T93 A08 A09 A14
e1*96/27, 98/14, A18 X27 S01
2001/116*0051*..
Audi A8 110-250 225/55R17 R35 130 A02 A04 A05
D2 265 225/55R17 M+S 130 A08 A09 A12
G850, A14 A18 A8b
e1*93/81*0005*..; B03 NBF S01
e1*98/14*0005*..
Audi Q3 100-155 215/55R17 A13 A02 A04 A05
8U, 8U1 100-155 215/60R17 A13 A08 A09 A14
e1*2007/46*0591*..; 100-155 225/50R17 A33 A18 A57 V00
e13*2007/46*1163*.. 100-155 225/55R17 A33 V17 S02
100-155 235/50R17 A12
100-155 235/55R17 A12
100-155 245/50R17 A01 A12 K1a K2b
100-155 255/50R17 A01 A12 K1a K2b
Audi Q3 100-155 215/55R17 A13 A02 A04 A05
8U, 8U1 100-155 215/60R17 A13 A08 A09 A14
e1*2007/46*0591*..; 100-155 225/50R17 A33 A18 A57 KMV
e13*2007/46*1163*.. 100-155 225/55R17 A33 V00 V17 S02
- mit Radhaus- 100-155 235/50R17 A12
Verbreiterungen 100-155 235/55R17 A12
100-155 245/50R17 A12
100-155 255/50R17 A12
Audi TT 118-200 225/50R17 A12 K1a K46 K56 M+S A01 A02 A04
8J A05 A08 A09
e1*2001/116* A14 A18 A57
0369, 0374, 0375*.. B03 Cbo Cpe
S01
Seat Alhambra 85-147 205/55R17 A13 T95 130 A02 A04 A05
7N 85-147 215/50R17 A33 T95 130 A08 A09 A14
e1*2007/46*0402*..; 85-147 215/55R17 A33 T94 T98 130 A18 A57 S02
e1*2007/46*0435*.. 85-147 225/50R17 A12 T94 T98 130
85-147 235/50R17 A01 A12 K2b 130
Seat Altea / Toledo 63-155 205/50R17 K1c K2b T89 T93 A01 A02 A04
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A05 A08 A09
e9*2001/116*0050*.. 63-155 225/45R17 K1c K2b A12 A14 A18
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Exeo / Exeo ST 75-155 205/50R17 A02 A04 A05
3R, 3RN 75-155 215/45R17 T87 T88 T91 A08 A09 A12
e9*2001/116*0072*.., 75-155 225/45R17 A14 A18 A58
e9*2007/46*0011*.. B03 Car Lim
V17 S01
Seat Leon 63-155 205/50R17 K1a K1b K2b R37 A01 A02 A04
1P, 1PN 63-155 215/45R17 K1a K1b K2b R37 A05 A08 A09
e9*2001/116*0052*..; 63-195 225/45R17 K1a K1b K2b A12 A14 A18
e9*2007/46*0013*.. A58 Flh K27
V17 S01
Seat Leon 63 - 110 205/50R17 K1a K2b A01 A02 A04
5F 63 - 110 215/45R17 K1a K2b A05 A08 A09
e9*2007/46*0094*.. 63 - 110 225/45R17 K1a K2b A12 A14 A18
A58 F23 V17
Y85 S01
Skoda Octavia (II) 55-118 205/50R17 K1a K1b R37 T89 T93 A01 A02 A04
1Z 55-118 215/45R17 K1a R37 T88 T91 A05 A08 A09
e11*2001/116*0230*; 55-147 205/50R17 K1a K1b M+S A12 A14 A18
e11*2007/46*0012*.. 55-147 215/45R17 K1a M+S T91 Car Lim Npf
55-147 225/45R17 K1a K1b V17 S01
Skoda Octavia (II) 103-118 205/50R17 K1c M+S T93 A01 A02 A04
Scout 103-118 225/45R17 K1c M+S T91 A05 A08 A09
1Z 103-118 225/50R17 K1c K2b K44 K46 K56 A12 A14 A18
e11*2001/116* A56 Car KMV
0230*21-..; S01
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 A02 A04 A05
5E 63-110 215/45R17 A08 A09 A12
e11*2007/46*0243*..; 63-110 225/45R17 A14 A18 A58
e11*2007/46*0244*.. F23 Lim S01
Skoda Superb 77-147 205/50R17 K1a K2b K56 T93 A01 A02 A04
3T 77-191 205/50R17 K1a K2b K56 M+S T93 A05 A08 A09
e11*2001/116*0326*; 77-191 225/45R17 K1a K2b K56 T94 A12 A14 A18
e11*2007/46*0014*.. Car Lim V17
S01
Skoda Superb 74-142 205/50R17 R37 T89 T93 A02 A04 A05
3U 74-142 215/45R17 R37 T87 T88 T91 A08 A09 A12
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 A14 A18 A58
Lim V17 S01
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A02 A04 A05
5L 77-125 205/55R17 M+S T91 T95 A08 A09 A12
e11*2007/46*0010*.., 77-125 215/50R17 A01 K1b T90 T91 T93 A14 A18 A57
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93 S01
77-125 225/50R17 A01 K1a K1b K2b
VW Beetle, /Cabrio (II) 77-147 205/55R17 R37 A02 A04 A05
16 77-147 215/50R17 A01 K1a K1b A08 A09 A12
e1*2007/46*0539*.. 77-147 215/55R17 A01 K1a K1b A14 A18 A58
77-147 225/50R17 A01 K1c K2b K3a K3c Cbo Flh S01
77-147 235/50R17 A01 K1c K2a K2b K3a K3c K5c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH

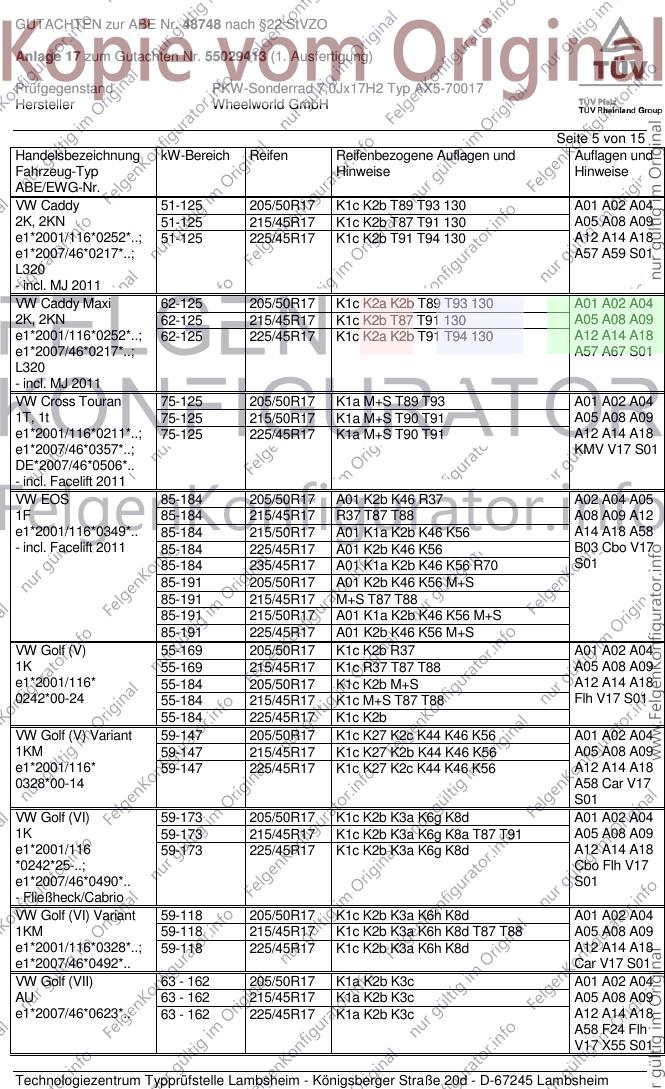

Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy 51-125 205/50R17 K1c K2b T89 T93 130 A01 A02 A04
2K, 2KN 51-125 215/45R17 K1c K2b T87 T91 130 A05 A08 A09
e1*2001/116*0252*..; 51-125 225/45R17 K1c K2b T91 T94 130 A12 A14 A18
e1*2007/46*0217*..; A57 A59 S01
L320
- incl. MJ 2011
VW Caddy Maxi 62-125 205/50R17 K1c K2a K2b T89 T93 130 A01 A02 A04
2K, 2KN 62-125 215/45R17 K1c K2b T87 T91 130 A05 A08 A09
e1*2001/116*0252*..; 62-125 225/45R17 K1c K2a K2b T91 T94 130 A12 A14 A18
e1*2007/46*0217*..; A57 A67 S01
L320
- incl. MJ 2011
VW Cross Touran 75-125 205/50R17 K1a M+S T89 T93 A01 A02 A04
1T, 1t 75-125 215/50R17 K1a M+S T90 T91 A05 A08 A09
e1*2001/116*0211*..; 75-125 225/45R17 K1a M+S T90 T91 A12 A14 A18
e1*2007/46*0357*..; KMV V17 S01
DE*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 205/50R17 A01 K2b K46 R37 A02 A04 A05
1F 85-184 215/45R17 R37 T87 T88 A08 A09 A12
e1*2001/116*0349*.. 85-184 215/50R17 A01 K1a K2b K46 K56 A14 A18 A58
- incl. Facelift 2011 85-184 225/45R17 A01 K2b K46 K56 B03 Cbo V17
85-184 235/45R17 A01 K1a K2b K46 K56 R70 S01
85-191 205/50R17 A01 K2b K46 K56 M+S
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 A01 K1a K2b K46 K56 M+S
85-191 225/45R17 A01 K2b K46 K56 M+S
VW Golf (V) 55-169 205/50R17 K1c K2b R37 A01 A02 A04
1K 55-169 215/45R17 K1c R37 T87 T88 A05 A08 A09
e1*2001/116* 55-184 205/50R17 K1c K2b M+S A12 A14 A18
0242*00-24 55-184 215/45R17 K1c M+S T87 T88 Flh V17 S01
55-184 225/45R17 K1c K2b
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2c K44 K46 K56 A01 A02 A04
1KM 59-147 215/45R17 K1c K27 K2b K44 K46 K56 A05 A08 A09
e1*2001/116* 59-147 225/45R17 K1c K27 K2c K44 K46 K56 A12 A14 A18
0328*00-14 A58 Car V17
S01
VW Golf (VI) 59-173 205/50R17 K1c K2b K3a K6g K8d A01 A02 A04
1K 59-173 215/45R17 K1c K2b K3a K6g K8a T87 T91 A05 A08 A09
e1*2001/116 59-173 225/45R17 K1c K2b K3a K6g K8d A12 A14 A18
*0242*25-..; Cbo Flh V17
e1*2007/46*0490*.. S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 K1c K2b K3a K6h K8d A01 A02 A04
1KM 59-118 215/45R17 K1c K2b K3a K6h K8d T87 T88 A05 A08 A09
e1*2001/116*0328*..; 59-118 225/45R17 K1c K2b K3a K6h K8d A12 A14 A18
e1*2007/46*0492*.. Car V17 S01
VW Golf (VII) 63 - 162 205/50R17 K1a K2b K3c A01 A02 A04
AU 63 - 162 215/45R17 K1a K2b K3c A05 A08 A09
e1*2007/46*0623*.. 63 - 162 225/45R17 K1a K2b K3c A12 A14 A18
A58 F24 Flh
V17 X55 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) 63 - 90 205/50R17 K1a K2b K3c A01 A02 A04
AU 63 - 90 215/45R17 K1a K2b K3c A05 A08 A09
e1*2007/46*0623*.. 63 - 90 225/45R17 K1a K2b K3c A12 A14 A18
A58 F23 Flh
V17 S01
VW Golf Plus 55-125 205/50R17 K1c K2b A01 A02 A04
1KP 55-125 215/45R17 K1a K1b K2b T87 T88 T91 A05 A08 A09
e1*2001/116*0304*.. 55-125 225/45R17 K1c K2b A12 A14 A18
e1*2007/46*0491*.. A58 Flh K27
K44 K56 V17
S01
VW Golf R (VI) 188, 199 205/50R17 K1c K2b K3a K6g K8d A01 A02 A04
1K 188, 199 215/45R17 K1c K2b K3a K6g K8a T87 T88 A05 A08 A09
e1*2001/116 188, 199 225/45R17 K1c K2b K3a K6g K8d A12 A14 A18
*0242*33-.. Flh V17 S01
VW Jetta 77 - 155 205/50R17 K1c K2b K3a K6h K6i K8m A01 A02 A04
16, 16H 77 - 155 215/45R17 K1c K2b K3a K6g K8e A05 A08 A09
e1*2007/46*0539*..; 77 - 155 225/45R17 K1c K2b K3a K6h K6i K8m A12 A14 A18
e1*2007/46*0584*.. A58 Sth S01
VW Jetta 66-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A02 A04
1KM 66-147 215/45R17 K1c K27 K2b K44 K46 K56 A05 A08 A09
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2b K44 K46 K56 A12 A14 A18
A58 Sth V17
S01
VW Passat 66-142 205/50R17 K1c K2b K46 A01 A02 A04
3B 66-142 215/45R17 K1a K2b K46 T87 T88 T89 A05 A08 A09
e1*95/54*0043*.., 66-142 225/45R17 K1c K2b K46 A12 A14 A18
e1*98/14*0043*.. Car Lim V17
S01
VW Passat 74-142 205/50R17 R37 T89 T93 A02 A04 A05
3BG 74-142 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*98/14*0157*.., 74-142 225/45R17 T90 A14 A18 Car
e1*2001/116*0157*.. Lim V17 S01
VW Passat 75-147 205/50R17 K1a K46 K56 R37 A01 A02 A04
3C 75-147 215/45R17 K46 K56 R37 T87 T88 T91 A05 A08 A09
e1*2001/116* 75-147 215/50R17 K1a K2b K46 K56 A12 A14 A18
0307*00-23 75-147 225/45R17 K1a K46 K56 Lim V17 S01
75-147 235/45R17 K1a K2b K46 K56 R70
VW Passat 184 205/50R17 K1a K46 K56 M+S A01 A02 A04
3C 184 215/45R17 K46 K56 M+S T87 T88 T91 A05 A08 A09
e1*2001/116* 184 215/50R17 K1a K2b K46 K56 M+S A12 A14 A18
0307*00-23 184 225/45R17 K1a K46 K56 M+S Lim V17 S01
184 235/45R17 K1a K2b K46 K56 M+S R70
VW Passat 77-155 205/50R17 A01 A90 K1a K2b T89 T93 A02 A04 A05
3C, 3c 77-155 215/45R17 A33 T87 T91 A08 A09 A14
e1*2001/116* 77-155 215/50R17 A01 A12 K1a K2b K4i K6g T91 T95 A18 Car Lim
0307*24-.., 77-155 225/45R17 A01 A12 K1a K2b T91 T94 V17 VoA S01
e1*2007/46*0502*..,
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 205/50R17 A90 T89 T93 A02 A04 A05
3C, 3c 77-155 215/45R17 A33 T87 T91 A08 A09 A14
e1*2001/116* 77-155 215/50R17 A01 A12 K4i K6g T91 T95 A18 Car KMV
0307*24-.., 77-155 225/45R17 A12 T91 T94 Lim V17 VoA
e1*2007/46*0502*.., S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 205/50R17 A33 M+S T89 T93 A02 A04 A05
3C, 3c 103-155 205/55R17 A12 M+S T91 T95 A08 A09 A14
e1*2001/116*0307*..; 103-155 215/50R17 A01 A12 K6g M+S T91 T95 A18 A56 Car
e1*2007/46*0502*..; 103-155 225/45R17 A33 M+S T91 T94 KMV S01
e1*2007/46*0547*.. 103-155 225/50R17 A01 A12 K6h K6w K8h
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 205/50R17 A12 T89 T93 A02 A04 A05
3CC 100-220 215/45R17 A90 T87 T91 A08 A09 A14
e1*2001/116*0468*.. 100-220 215/50R17 A12 A18 V17 S01
- incl. Modell 2012 100-220 225/45R17 A12
VW Passat Variant 184 205/50R17 A01 K1a K2b K46 K56 M+S T93 A02 A04 A05
3C 184 215/45R17 M+S T91 A08 A09 A12
e1*2001/116* 184 215/50R17 A01 K1a K2b K46 K56 M+S T91 A14 A18 Car
0307*00-23 184 225/45R17 A01 K1a K2b K46 K56 M+S T91 S01
184 235/45R17 A01 K1a K2b K46 K56 M+S R70
VW Passat Variant 75-147 205/50R17 A01 K1a K2b K46 K56 R37 T89 T93 A02 A04 A05
3C 130 A08 A09 A12
e1*2001/116* 75-147 215/45R17 R37 T87 T88 T91 130 A14 A18 Car
0307*00-23 75-147 215/50R17 A01 K1a K2b K46 K56 T90 130 V17 S01
75-147 225/45R17 A01 K1a K2b K46 K56 T90 130
75-147 235/45R17 A01 K1a K2b K46 K56 R70 130
VW Passat W8 202 205/50R17 M+S T93 A02 A04 A05
3BS 202 215/45R17 M+S T91 A08 A09 A14
e1*98/14*0173*.., 202 225/45R17 M+S T90 T91 A18 A30 B03
e1*2001/116*0173*.. B11 Car Lim
S01
VW Scirocco 90-125 205/50R17 A33 A02 A04 A05
13 90-125 215/45R17 A13 A08 A09 A14
e1*2001/116*0471*.. 90-125 215/50R17 A12 A18 A58 Cpe
90-155 205/50R17 A33 M+S S01
90-155 215/45R17 A13 M+S
90-155 215/50R17 A12 M+S
90-155 225/45R17 A33
VW Scirocco R 188, 195 205/50R17 A33 M+S A02 A04 A05
13 188, 195 215/45R17 A13 M+S A08 A09 A14
e1*2001/116*0471*.. 188, 195 215/50R17 A12 M+S A18 A58 Cpe
188, 195 225/45R17 A33 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH

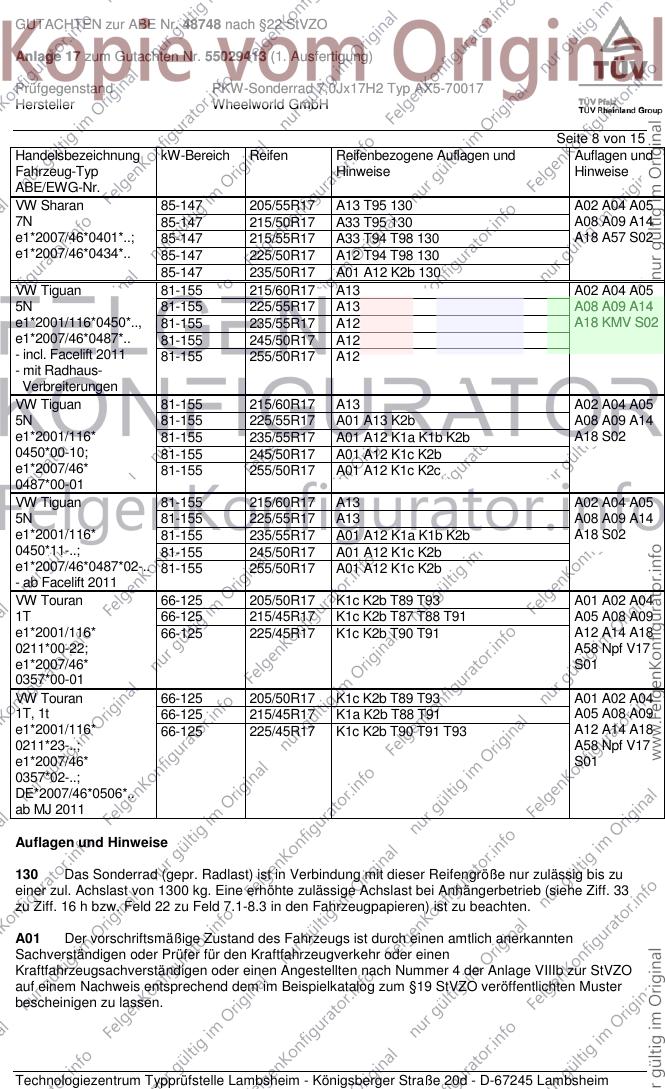

Seite 8 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan 85-147 205/55R17 A13 T95 130 A02 A04 A05
7N 85-147 215/50R17 A33 T95 130 A08 A09 A14
e1*2007/46*0401*..; 85-147 215/55R17 A33 T94 T98 130 A18 A57 S02
e1*2007/46*0434*.. 85-147 225/50R17 A12 T94 T98 130
85-147 235/50R17 A01 A12 K2b 130
VW Tiguan 81-155 215/60R17 A13 A02 A04 A05
5N 81-155 225/55R17 A13 A08 A09 A14
e1*2001/116*0450*.., 81-155 235/55R17 A12 A18 KMV S02
e1*2007/46*0487*.. 81-155 245/50R17 A12
- incl. Facelift 2011 81-155 255/50R17 A12
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 215/60R17 A13 A02 A04 A05
5N 81-155 225/55R17 A01 A13 K2b A08 A09 A14
e1*2001/116* 81-155 235/55R17 A01 A12 K1a K1b K2b A18 S02
0450*00-10; 81-155 245/50R17 A01 A12 K1c K2b
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2c
0487*00-01
VW Tiguan 81-155 215/60R17 A13 A02 A04 A05
5N 81-155 225/55R17 A13 A08 A09 A14
e1*2001/116* 81-155 235/55R17 A01 A12 K1a K1b K2b A18 S02
0450*11-..; 81-155 245/50R17 A01 A12 K1c K2b
e1*2007/46*0487*02-.. 81-155 255/50R17 A01 A12 K1c K2b
- ab Facelift 2011
VW Touran 66-125 205/50R17 K1c K2b T89 T93 A01 A02 A04
1T 66-125 215/45R17 K1c K2b T87 T88 T91 A05 A08 A09
e1*2001/116* 66-125 225/45R17 K1c K2b T90 T91 A12 A14 A18
0211*00-22; A58 Npf V17
e1*2007/46* S01
0357*00-01
VW Touran 66-125 205/50R17 K1c K2b T89 T93 A01 A02 A04
1T, 1t 66-125 215/45R17 K1a K2b T88 T91 A05 A08 A09
e1*2001/116* 66-125 225/45R17 K1c K2b T90 T91 T93 A12 A14 A18
0211*23-..; A58 Npf V17
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH
Seite 9 von 15

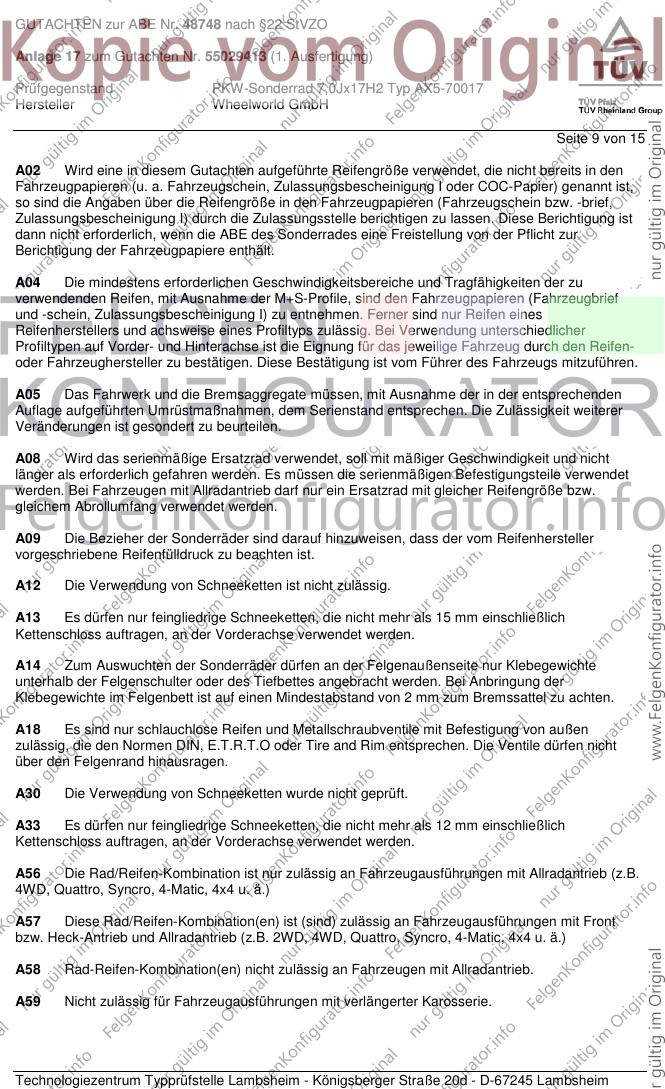

A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH
Seite 10 von 15

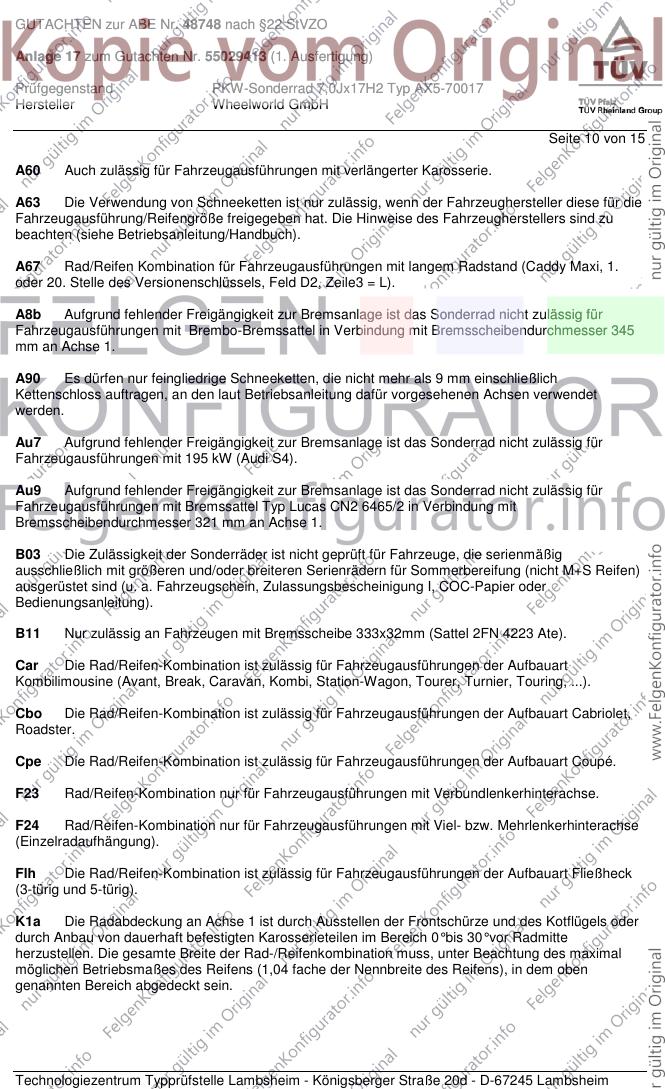

A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH
Seite 11 von 15

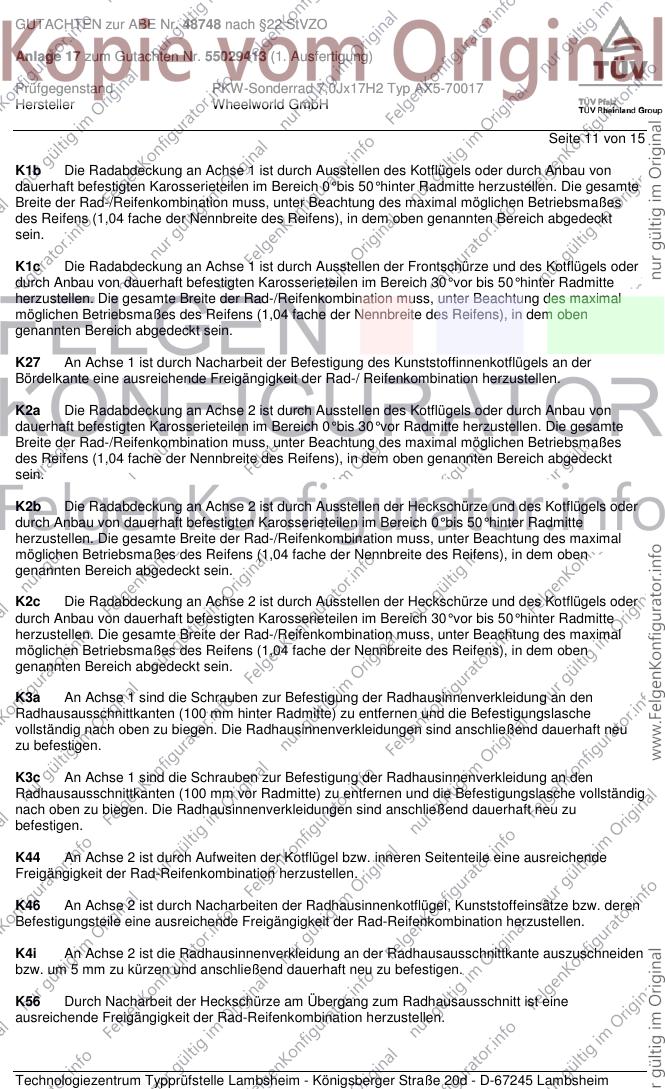

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH
Seite 12 von 15

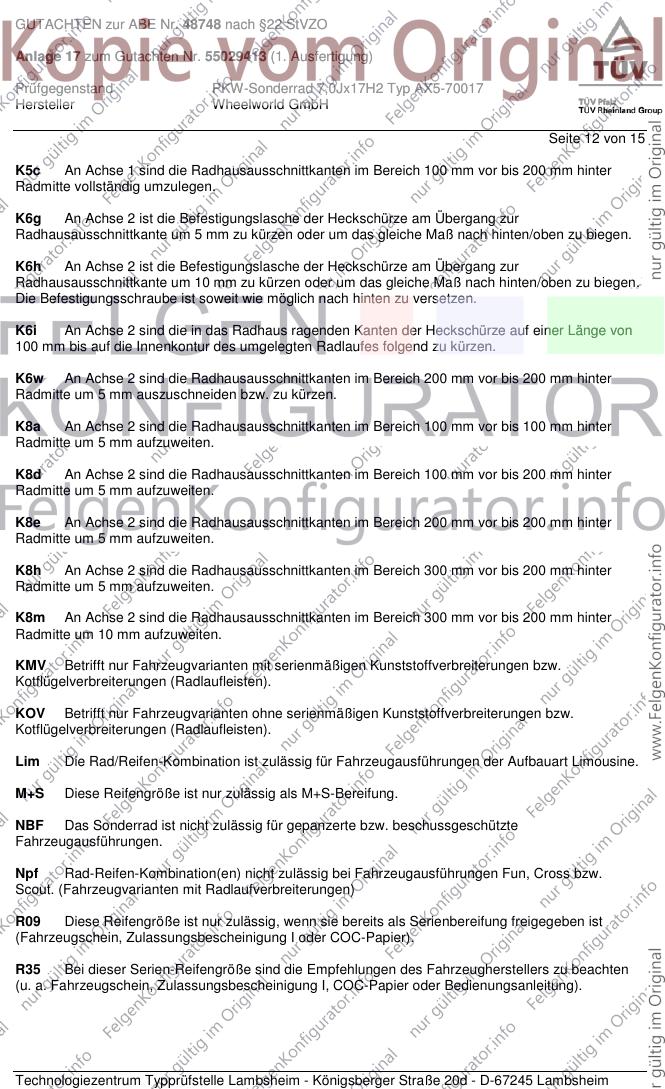

K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH

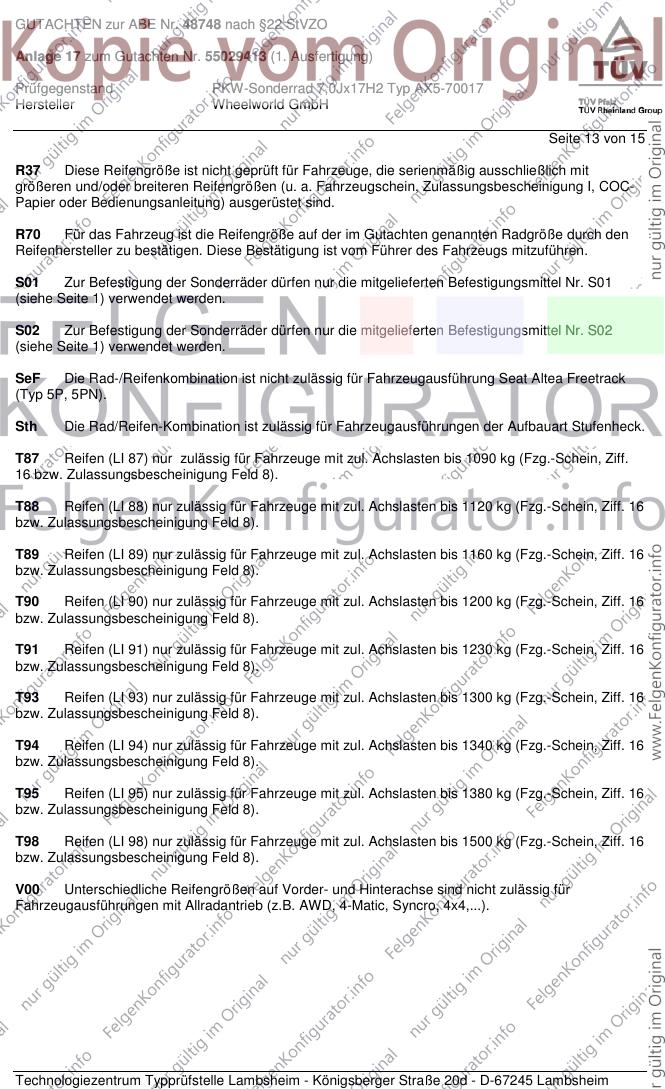

Seite 13 von 15
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH

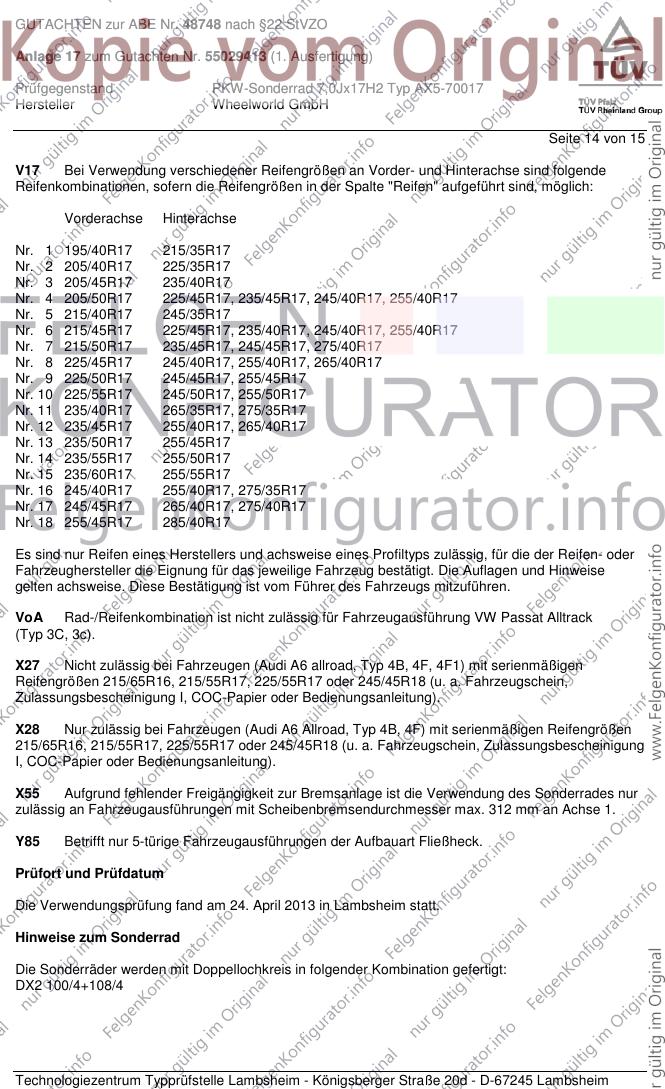

Seite 14 von 15
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. April 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder werden mit Doppellochkreis in folgender Kombination gefertigt:
DX2 100/4+108/4
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH
Seite 15 von 15
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum März 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. April 2013
Schmidt 00194399.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
