GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 18
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Y8018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
- Y8018 LK112/Ø70-Ø57,1 5/112/57,1 35 780 2120
Nr. 13
Kennzeichnungen
KBA-Nummer 48476
Herstellerzeichen AUTEC
Radtyp und Ausführung Y8018 (s.o.)
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 120 30
S04 Schraube M14x1,5 Kegel 60° 120 33
S05 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 215/40R18 K1c K2b K3a K4i K5d K6g K8h T85 A01 A02 A04
8V T89 A05 A08 A09
e1*2007/46*0607*.. 77-132 225/35R18 K1c K2b K3a K4i K5d K6g K8h T83 A12 A16 A58
T87 A82 F24 V18
77-132 225/40R18 K1c K2b K3a K4i K5d K6g K8h Y84 S04
77-132 235/35R18 K1c K2b K3a K4i K5d K6h K8m
77-132 245/35R18 K2c K4i K6h K8s R03
Audi A3 Cabriolet 75-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 A01 A02 A04
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A05 A08 A09
e1*2001/116*0456*.. 75-147 225/40R18 K1c K2b K46 K56 A12 A16 A58
A73 A82 Cbo
S02
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 K56 T88 T89 A01 A02 A04
8P, 8PA A05 A08 A09
e1*2001/116*0217*.., A12 A16 A73
e1*2001/116*0418*.. A82 Flh S02
Audi A3, -/Sportback 66-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 A01 A02 A04
8P, 8PA, 8PB 66-147 225/35R18 K1c K2b K46 K56 T87 A05 A08 A09
e1*2001/116*0217*..; 66-147 225/40R18 K1c K2b K46 K56 A12 A16 A73
e1*2001/116*0241*..; A82 Flh S02
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-188 225/40R18 K1a K1b K2b T88 T89 T91 A01 A02 A04
8E 74-188 235/40R18 K1c K2b K44 K46 A05 A08 A09
e1*98/14*0151*.., 74-188 245/35R18 K1c K2b K44 K46 T88 T89 T92 A12 A16 A73
e1*2001/116*0151*.. 74-188 255/35R18 K2c K44 K46 R03 R70 A82 Car Lim
V18 S02
Audi A4 55-169 205/45R18 K1c K46 R37 R70 T86 T90 A01 A02 A04
B5 55-195 225/40R18 K1c K2b K41 K45 K46 T88 T89 A05 A08 A09
e1*93/81*0013*.. , 55-195 235/40R18 G01 K1c K2b K41 K45 K46 A12 A16 A82
e1*98/14*0013*.. 55-195 245/35R18 K1c K2b K41 K45 K46 T88 T89 Car Lim V18
S02
Audi A4 162 225/40R18 K1a K1b K2b T88 T89 T91 A01 A02 A04
QB6 162 235/40R18 K1c K2b K44 K46 A05 A08 A09
e1*2001/116*0243*.. 162 245/35R18 K1c K2b K44 K46 T88 T89 A12 A16 A73
162 255/35R18 K2c K44 K46 R03 R70 A82 Car Cbo
Lim V18 S02
Audi A4 Cabriolet 96-188 225/40R18 K1a K2b T88 T89 T91 T92 A01 A02 A04
8H 96-188 235/40R18 K1c K2b K44 K46 T91 T93 A05 A08 A09
e1*98/14*0177*.., 96-188 245/35R18 K1c K2b K44 K46 T88 T89 T92 A12 A16 A73
e1*2001/116*0177*.. 96-188 255/35R18 K2c K44 K46 R03 R70 A82 Cbo V18
S02
Audi A4 S4 253 225/40R18 K1a K1b K2b M+S T92 A01 A02 A04
8E,8H,QB6 253 235/40R18 K1c K2b K44 K46 T91 T93 A05 A08 A09
e1*98/14,2001/116* 253 255/35R18 K2c K44 K46 R03 R70 A12 A16 A73
0151,0177,0243*.. A82 Car Cbo
Lim V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 81-184 225/40R18 K1c K46 T88 T89 T91 T92 A01 A02 A04
4B 81-184 235/40R18 G40 K1c K2b K44 K46 T91 T93 A05 A08 A09
e1*96/27, 98/14, 81-184 245/35R18 K1c K2b K44 K46 T88 T89 T92 A12 A16 A73
e1*2001/116*0051*.. 81-184 255/35R18 K2b K44 K46 R03 R70 A82 Car Lim
V18 X27 S02
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F, 4F1 89-257 235/40R18 T91 T93 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/40R18 A01 K1b K2b T93 A16 A73 A82
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. V18 X27 S02
Audi A6 Allroad 120-257 225/50R18 A01 K42 K46 A02 A04 A05
4F, 4F1 120-257 235/45R18 A08 A09 A12
e1*2001/116*0254*..; 120-257 245/45R18 A01 K42 K46 A16 A73 A82
e13*2007/46*1080*.. 120-257 255/45R18 A01 K1a K1b K2b K41 K42 K44 K46 X28 S02
Audi A6 S6 320 235/45R18 M+S T94 T98 A02 A04 A05
4F, 4F1 A08 A09 A12
e1*2001/116*0254*..; A16 A73 A82
e13*2007/46*1080*.. Car Lim RDK
X27 S03
Audi A6, S6 191-220 235/40R18 T93 A02 A04 A05
4B 191-220 245/40R18 A01 G01 A08 A09 A12
e1*96/27, 98/14, 191-250 255/35R18 R70 T94 A16 A73 A82
2001/116*0051*.. R21 X27 S02
Audi A8 154-257 235/50R18 R37 A02 A04 A05
4E 154-257 245/45R18 R37 T00 T96 A08 A09 A12
e1*2001/116*0198*.., 154-257 255/45R18 A01 K1a K2b A16 A73 A82
e1*2001/116*0246*.. 154-331 235/50R18 M+S B03 BnK Lim
154-331 245/45R18 M+S T00 T96 NBF RDK V18
154-331 255/45R18 A01 K1a K2b M+S S02
Audi A8 110-250 235/50R18 K1a K45 K46 A01 A02 A04
D2 110-309 245/45R18 K1a K2b K45 K46 R35 A05 A08 A09
G850, 110-309 255/45R18 K1a K2b K41 K45 K46 A12 A16 A73
e1*93/81*0005*..; 265-309 235/50R18 K1a K45 K46 M+S R09 R35 A82 NBF V18
e1*98/14*0005*.. 309 235/45R18 K1a K45 K46 M+S R09 T98 S03
Audi Q3 100-155 225/45R18 A02 A04 A05
8U, 8U1 100-155 225/50R18 A08 A09 A12
e1*2007/46*0591*..; 100-155 235/45R18 A16 A57 A82
e13*2007/46*1163*.. 100-155 235/50R18 A01 K1a K2b V00 V18 S05
100-155 245/45R18
100-155 255/45R18 A01 K1a K2b
Audi Q3 100-155 225/45R18 A02 A04 A05
8U, 8U1 100-155 225/50R18 A08 A09 A12
e1*2007/46*0591*..; 100-155 235/45R18 A16 A57 A82
e13*2007/46*1163*.. 100-155 235/50R18 KMV V00 V18
- mit Radhaus- 100-155 245/45R18 S05
Verbreiterungen 100-155 255/45R18
Audi RS3 Sportback 250 225/40R18 K1a K1b K4g K4i K6g K8h M+S T92 A01 A02 A04
8P A05 A08 A09
e1*2007/46*0615*.. A12 A16 A56
A82 Flh S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi RS6 331,353 225/45R18 M+S R09 R35 T95 A02 A04 A05
4B A08 A09 A12
e1*98/14*0190*.., A16 A73 A82
e1*2001/116*0190*.. Car Lim S02
Audi TT 118-155 225/40R18 K46 K56 A01 A02 A04
8J 118-155 225/45R18 K46 K56 A05 A08 A09
e1*2001/116* 118-155 235/40R18 K1a K1b K46 K56 A12 A16 A57
0369, 0374, 0375*.. 118-155 245/40R18 K1c K2b K44 K46 K56 A73 A82 Cbo
118-200 225/40R18 K46 K56 M+S Cpe S03
118-200 225/45R18 K46 K56 M+S
118-200 235/40R18 K1a K1b K46 K56 M+S
118-200 245/40R18 K1c K2b K44 K46 K56 M+S
Audi TT RS 250, 265 225/40R18 K46 K56 M+S A01 A02 A04
8J 250, 265 225/45R18 K46 K56 M+S A05 A08 A09
e1*2001/116*0369*.. 250, 265 235/40R18 K1a K1b K46 K56 M+S A12 A16 A56
250, 265 245/40R18 K1c K2b K44 K46 K56 M+S A73 A82 Cbo
Cpe S03
Seat Alhambra 85-147 215/45R18 T93 A02 A04 A05
7N 85-147 225/45R18 T95 A08 A09 A12
e1*2007/46*0402*..; 85-147 235/40R18 A01 K2b T93 T95 A16 A57 A82
e1*2007/46*0435*.. 85-147 235/45R18 A01 K2b T94 T98 S05
85-147 245/40R18 A01 K2b T93 T97
Seat Altea / Toledo 63-155 215/40R18 K1c K2b K46 K56 T85 T89 A01 A02 A04
5P, 5PN 63-155 225/35R18 K1c K2b K44 K46 K56 T83 T87 A05 A08 A09
e9*2001/116*0050*.. 63-155 225/40R18 K1c K2b K41 K44 K46 K56 T88 T91 A12 A16 A60
e9*2007/46*0012*.. A82 Flh KOV
SeF Sth S02
Seat Exeo / Exeo ST 75-155 215/40R18 R37 T85 T89 A02 A04 A05
3R, 3RN 75-155 225/40R18 A01 K1a K1b T88 T89 A08 A09 A12
e9*2001/116*0072*.., 75-155 235/35R18 A01 K1a K1b T86 T90 A16 A58 A82
e9*2007/46*0011*.. 75-155 235/40R18 A01 K1a K1b Car Lim V18
75-155 245/35R18 A01 K1c K2b K3b K6g K8b S03
Seat Leon 63-155 215/40R18 K27 K41 K46 R37 T85 T89 A01 A02 A04
1P, 1PN 63-155 225/35R18 K27 K41 K44 K46 R37 T83 T87 A05 A08 A09
e9*2001/116*0052*..; 63-195 225/40R18 K27 K41 K44 K46 A12 A16 A58
e9*2007/46*0013*.. A82 Flh K1a
K1b K2b S02
Seat Leon 66-110 215/40R18 K1a K1b K2b K3c K6j K8g T85 A01 A02 A04
5F 66-110 225/35R18 K1a K1b K2b K3c K6j K8g T83 A05 A08 A09
e9*2007/46*0094*.. 66-110 225/40R18 K1a K1b K2b K3c K6j K8g A12 A16 A58
66-110 235/35R18 K1c K2b K6g K6j K8k A82 F23 V18
66-110 245/35R18 K2c K6h K6j K8t R03 Y85 S04
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 A01 A02 A04
1Z 55-147 225/40R18 K27 K2b K41 K45 K46 K56 T88 A05 A08 A09
e11*2001/116*0230*; 55-147 245/35R18 K2b K44 K46 K56 R03 T88 T89 T92 A12 A16 A82
e11*2007/46*0012*.. Car K1c Lim
Npf V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 103-118 225/45R18 K1c K56 A01 A02 A04
Scout 103-118 235/40R18 K1c K2b K44 K46 K56 A05 A08 A09
1Z A12 A16 A56
e11*2001/116* A82 Car KMV
0230*21-..; S02
e11*2007/46*0012*..
Skoda Superb 77-191 225/40R18 K1a K1b K27 K2b K56 T92 A01 A02 A04
3T 77-191 245/35R18 K1c K27 K2c K41 K44 K46 K56 T92 A05 A08 A09
e11*2001/116*0326*; A12 A16 A82
e11*2007/46*0014*.. Car Lim V18
S04
Skoda Superb 74-142 225/40R18 T88 T89 T91 A02 A04 A05
3U 74-142 245/35R18 A01 K1c K2b K45 K46 L02 T88 A08 A09 A12
e11*98/14*0187*.. 74-142 255/35R18 A01 K2b K44 K46 K56 R03 R70 A16 A58 A82
Lim V18 S02
Skoda Yeti 77-125 215/45R18 K1b T89 T93 A01 A02 A04
5L 77-125 225/40R18 K1a K1b K2b T89 T91 T92 A05 A08 A09
e11*2007/46*0010*.., 77-125 225/45R18 K1a K1b K2b T91 T95 A12 A16 A57
e11*2007/46*0034*.. 77-125 235/40R18 K1c K2b T91 T93 A82 S02
77-125 245/40R18 K1c K2a K2b
VW Beetle (II) 77-147 215/45R18 A02 A04 A05
16 77-147 215/50R18 A01 K1c K2b K3a K3c R70 A08 A09 A12
e1*2007/46*0539*.. 77-147 225/45R18 A01 K1a K1b A16 A58 A82
77-147 235/40R18 A01 K1c K2b K3a K3c V18 S04
77-147 235/45R18 A01 K1c K2b K3a K3c
77-147 245/40R18 A01 K1c K2a K2b K3a K3c K5c
77-147 245/45R18 A01 K1c K2a K2b K3a K3c K5c
VW Caddy 51-125 225/40R18 K1c K2c T88 T92 A01 A02 A04
2K, 2KN A05 A08 A09
e1*2001/116*0252*..; A12 A16 A57
e1*2007/46*0217*..; A59 A82 S02
L320
- incl. MJ 2011
VW Caddy Maxi 62-125 225/40R18 K1c K2c T88 T92 A01 A02 A04
2K, 2KN A05 A08 A09
e1*2001/116*0252*..; A12 A16 A57
e1*2007/46*0217*..; A67 A82 S02
L320
- incl. MJ 2011
VW Cross Touran 75-125 215/45R18 K1a R02 T89 T93 A01 A02 A04
1T, 1t 75-125 215/45R18 M+S R03 T89 T93 A05 A08 A09
e1*2001/116*0211*..; 75-125 225/40R18 K1a R02 T88 T92 A12 A16 A82
e1*2007/46*0357*..; 75-125 225/40R18 M+S R03 T88 T92 KMV V18 S02
DE*2007/46*0506*.. 75-125 235/40R18 K1c
- incl. Facelift 2011 75-125 245/35R18 K1c K2b T88 T92
75-125 245/40R18 K1c K2b K30
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 215/45R18 K2b K46 K56 A01 A02 A04
1F 85-184 225/40R18 K1a K2b K46 K56 A05 A08 A09
e1*2001/116*0349*.. 85-191 215/45R18 K2b K46 K56 M+S A12 A16 A58
- incl. Facelift 2011 85-191 225/40R18 K1a K2b K46 K56 M+S A82 Cbo V18
85-191 235/40R18 K1a K1b K2a K2b K44 K46 K56 S03
85-191 245/35R18 K1c K2c K41 K44 K46 K56
VW Golf (V) 55-169 215/40R18 K1c K46 K56 R37 T85 T89 A01 A02 A04
1K 55-169 225/35R18 K1c K44 K46 K56 R37 T83 T87 A05 A08 A09
e1*2001/116* 55-184 225/40R18 K1c K41 K44 K46 K56 A12 A16 A82
0242*00-24 Flh K2b S02
VW Golf (V) Variant 59-147 215/40R18 K27 K41 K44 K46 T85 T89 A01 A02 A04
1KM 59-147 225/35R18 K27 K41 K43 K44 K46 T83 T87 A05 A08 A09
e1*2001/116* 59-147 225/40R18 K27 K41 K43 K44 K46 A12 A16 A58
0328*00-14 A82 Car K1c
K2c K56 S02
VW Golf (VI) 59-173 215/40R18 K1c K2c K3a K6h K8i T85 T89 A01 A02 A04
1K 59-173 225/35R18 K1c K2c K3a K6h K8i T83 T87 A05 A08 A09
e1*2001/116 59-173 225/40R18 K1c K2c K3a K6h K8i A12 A16 A82
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8r T86 T90 Cbo Flh S02
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8r
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8i T85 T89 A01 A02 A04
1KM 59-118 225/35R18 K1c K2b K3a K6h K8i T83 T87 A05 A08 A09
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8i A12 A16 A82
e1*2007/46*0492*.. 59-118 235/35R18 K1c K2c K3a K6h K8r T86 T90 Car S02
59-118 235/40R18 K1c K2c K3a K6h K8r
VW Golf (VII) 63 - 110 215/40R18 K1c K2b K3c K5a K6g T85 A01 A02 A04
AU 63 - 110 225/35R18 K1c K2b K3c K5a K6g T83 A05 A08 A09
e1*2007/46*0623*.. 63 - 110 225/40R18 K1c K2b K3c K5a K6g A12 A16 A58
63 - 110 235/35R18 K1c K2b K3c K5d K6g K6i K8a A82 F24 V18
63 - 110 245/35R18 K2c K6h K6i K8m R03 Y85 S04
VW Golf (VII) 63 - 90 215/40R18 K1c K2b K3c K5a K8g T85 A01 A02 A04
AU 63 - 90 225/35R18 K1c K2b K3c K5a K8g T83 A05 A08 A09
e1*2007/46*0623*.. 63 - 90 225/40R18 K1c K2b K3c K5a K8g A12 A16 A58
63 - 90 235/35R18 K1c K2b K3c K5d K8k A82 F23 V18
63 - 90 245/35R18 K2c K6g K8t R03 Y85 S04
VW Golf Plus 55-125 215/40R18 K27 K2b K41 K44 K56 T85 T89 A01 A02 A04
1KP 55-125 225/40R18 K27 K2c K41 K44 K56 T88 T89 A05 A08 A09
e1*2001/116*0304*.. 55-85 225/35R18 K27 K2c K41 K44 K56 T87 A12 A16 A58
e1*2007/46*0491*.. A82 Flh K1c
S02
VW Golf R (VI) 188, 199 215/40R18 K1c K2c K3a K6h K8i T89 A01 A02 A04
1K 188, 199 225/40R18 K1c K2c K3a K6h K8i A05 A08 A09
e1*2001/116 188, 199 235/35R18 K1c K2c K3a K6h K8r T90 A12 A16 A82
*0242*33-.. 188, 199 235/40R18 K1c K2c K3a K6h K8r Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 77-147 205/40R18 K1c K2b K3a K6g K8e T86 A01 A02 A04
16, 16H 77-147 215/40R18 K1c K2b K3a K6h K6i K8m T89 A05 A08 A09
e1*2007/46*0539*..; 77-147 225/40R18 K1c K2c K3a K5c K6h K6i K8s A12 A16 A58
e1*2007/46*0584*.. A82 Sth S04
VW Jetta 66-147 215/40R18 K27 K41 K44 K46 T85 T89 A01 A02 A04
1KM 66-147 225/35R18 K27 K41 K43 K44 K46 T83 T87 A05 A08 A09
e1*2001/116*0328*.. 66-147 225/40R18 K27 K41 K43 K44 K46 A12 A16 A58
A82 K1c K2c
K56 Sth S02
VW Passat 66-142 205/45R18 K46 K56 R37 R70 T86 T90 A01 A02 A04
3B 66-142 225/40R18 K1c K2b K46 K56 T88 T89 T91 A05 A08 A09
e1*95/54*0043*.., 66-142 245/35R18 K1c K2b K44 K45 K46 K56 L02 A12 A16 A82
e1*98/14*0043*.. 66-142 255/35R18 K2b K44 K46 K56 R03 R70 Car Lim V18
S02
VW Passat 74-142 225/40R18 K1c K46 T88 T89 T91 A01 A02 A04
3BG 74-142 245/35R18 K1c K2b K44 K45 K46 T88 T89 A05 A08 A09
e1*98/14*0157*.., 74-142 255/35R18 K2b K44 K46 R03 R70 T90 A12 A16 A82
e1*2001/116*0157*.. Car Lim V18
S02
VW Passat 75-147 215/45R18 K1a K46 K56 A01 A02 A04
3C 75-147 225/40R18 K1a K2b K46 K56 T88 T89 A05 A08 A09
e1*2001/116* 75-147 235/40R18 K1c K2b K44 K46 K56 A12 A16 A82
0307*00-23 75-147 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89 Lim V18 S02
VW Passat 184 215/45R18 K1a K46 K56 M+S A01 A02 A04
3C 184 225/40R18 K1a K2b K46 K56 M+S T88 T89 A05 A08 A09
e1*2001/116* 184 235/40R18 K1c K2b K44 K46 K56 A12 A16 A82
0307*00-23 184 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89 Lim S02
VW Passat 77-155 215/45R18 K1a K2b K4i K6g T89 T93 A01 A02 A04
3C, 3c 77-155 225/40R18 K1a K2b K4i K6g T88 T92 A05 A08 A09
e1*2001/116* 77-155 235/40R18 K1c K2b K4i K6h K6i K8e A12 A16 A82
0307*24-.., 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 Car Lim V18
e1*2007/46*0502*.., VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 215/45R18 K4i K6g T89 T93 A01 A02 A04
3C, 3c 77-155 225/40R18 K4i K6g T88 T92 A05 A08 A09
e1*2001/116* 77-155 235/40R18 K1c K2b K4i K6h K6i K8e A12 A16 A82
0307*24-.., 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 Car KMV Lim
e1*2007/46*0502*.., V18 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Alltrack 103-155 215/45R18 M+S T89 T93 A02 A04 A05
3C, 3c 103-155 225/40R18 A01 K6g M+S T92 A08 A09 A12
e1*2001/116*0307*..; 103-155 225/45R18 A01 K6g A16 A56 A82
e1*2007/46*0502*..; 103-155 235/40R18 A01 K6h K6w K8h T91 T95 Car KMV S02
e1*2007/46*0547*.. 103-155 245/40R18 A01 K6h K6y K8h
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 225/40R18 T88 T92 A02 A04 A05
3CC 100-220 235/40R18 A01 K1a K2b K32 K42 K46 K56 A08 A09 A12
e1*2001/116*0468*.. A16 A82 S02
- incl. Modell 2012
VW Passat Variant 184 235/40R18 K1c K2b K44 K46 K56 A01 A02 A04
3C 184 245/35R18 K1c K2b K41 K44 K46 K56 T89 T92 A05 A08 A09
e1*2001/116* A12 A16 A82
0307*00-23 Car S02
VW Passat Variant 75-147 215/45R18 K1a K2b K46 K56 T89 T93 A01 A02 A04
3C 75-147 225/40R18 K1a K2b K46 K56 T88 T89 T91 A05 A08 A09
e1*2001/116* 75-147 235/40R18 K1c K2b K44 K46 K56 A12 A16 A82
0307*00-23 75-147 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89 Car V18 S02
T92
VW Passat W8 202 225/40R18 K1c K46 T91 A01 A02 A04
3BS 202 255/35R18 K2b K44 K46 R03 R70 T90 A05 A08 A09
e1*98/14*0173*.., A12 A16 A82
e1*2001/116*0173*.. B11 Car Lim
V18 S02
VW Phaeton 165-331 235/50R18 A01 K1a T01 T97 A02 A04 A05
3D, 3d 165-331 245/45R18 T00 T96 A08 A09 A12
e1*98/14*0189*..; 165-331 255/45R18 A01 K1a T03 T99 A16 A73 A82
e1*2001/116*0189*..; Lim RDK V18
DE*2007/46*0452*..; S02
e1*2007/46*0452*..
VW Scirocco 90-155 225/40R18 A02 A04 A05
13 90-155 235/40R18 A08 A09 A12
e1*2001/116*0471*.. 90-155 245/35R18 A01 K1a K2b A16 A58 A82
90-155 245/40R18 A01 K1a K2b Cpe V18 S04
VW Scirocco R 188, 195 225/40R18 A02 A04 A05
13 188, 195 235/40R18 A08 A09 A12
e1*2001/116*0471*.. 188, 195 245/35R18 A01 K1a K2b A16 A58 A82
188, 195 245/40R18 A01 K1a K2b Cpe V18 S04
VW Sharan 85-147 215/45R18 T93 A02 A04 A05
7N 85-147 225/45R18 T95 A08 A09 A12
e1*2007/46*0401*..; 85-147 235/40R18 A01 K2b T93 T95 A16 A57 A82
e1*2007/46*0434*.. 85-147 235/45R18 A01 K2b T94 T98 S05
85-147 245/40R18 A01 K2b T93 T97
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A08 A09 A12
e1*2001/116*0450*.., 81-155 245/45R18 A16 A82 KMV
e1*2007/46*0487*.. 81-155 255/45R18 S05
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/50R18 K1c K2b A01 A02 A04
5N 81-155 235/50R18 K1c K2b A05 A08 A09
e1*2001/116* 81-155 245/45R18 K1c K2b A12 A16 A82
0450*00-10; 81-155 255/45R18 K1c K2b S05
e1*2007/46*
0487*00-01
VW Tiguan 81-155 225/50R18 K1c K2b A01 A02 A04
5N 81-155 235/50R18 K1c K2b A05 A08 A09
e1*2001/116* 81-155 245/45R18 K1c K2b A12 A16 A82
0450*11-..; 81-155 255/45R18 K1c K2b S05
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Touran 66-125 215/40R18 K1c K2b T89 A01 A02 A04
1T 66-125 225/40R18 K1c K2b T88 T89 T91 A05 A08 A09
e1*2001/116* A12 A16 A58
0211*00-22; A82 Npf S02
e1*2007/46*
0357*00-01
VW Touran 66-125 215/40R18 K1c K2b T89 A01 A02 A04
1T, 1t 66-125 225/40R18 K1c K2b T88 T92 A05 A08 A09
e1*2001/116* A12 A16 A58
0211*23-..; A82 Npf S02
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 18
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A73 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 18
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 18
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 18
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

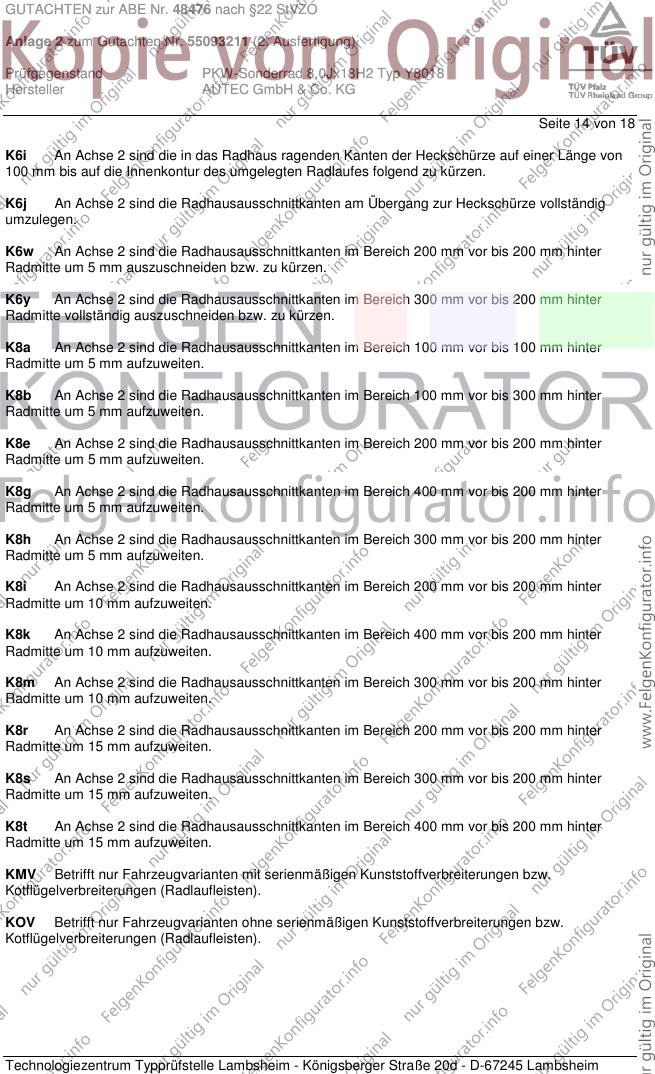

GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 14 von 18
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 15 von 18
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

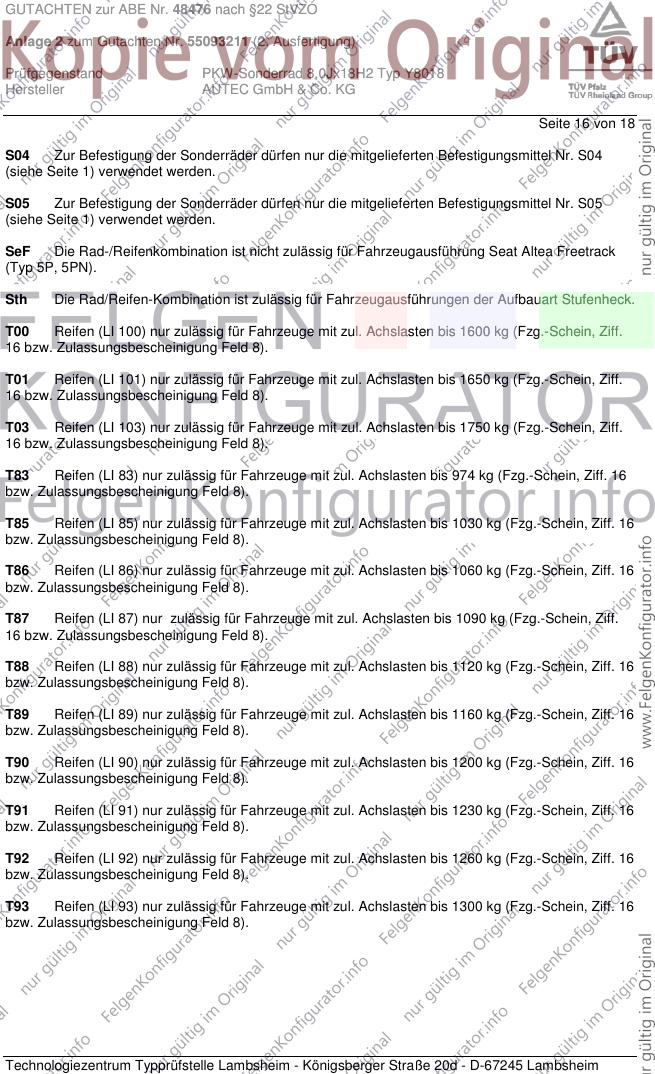

Seite 16 von 18
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

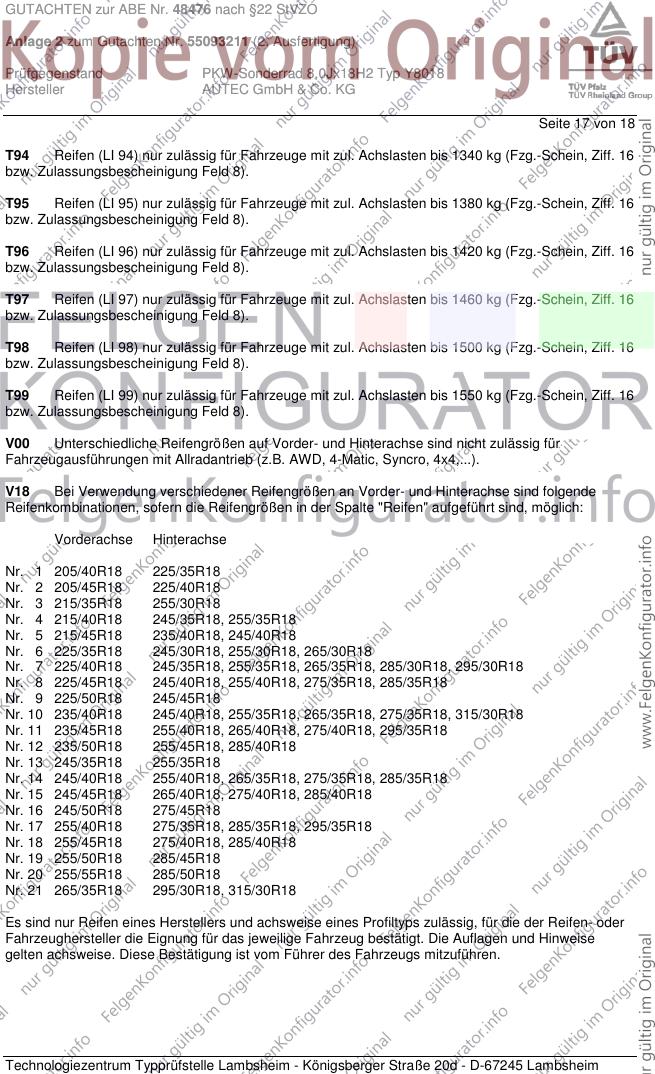

Seite 17 von 18
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55093211 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

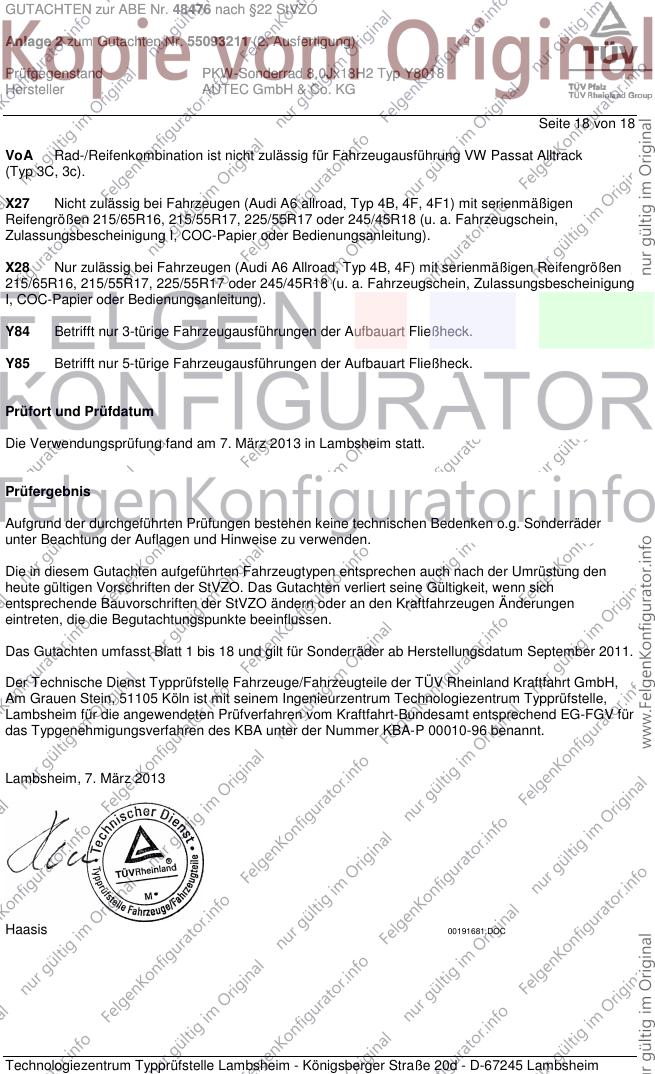

Seite 18 von 18
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. März 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum September 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. März 2013
Haasis 00191681.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
