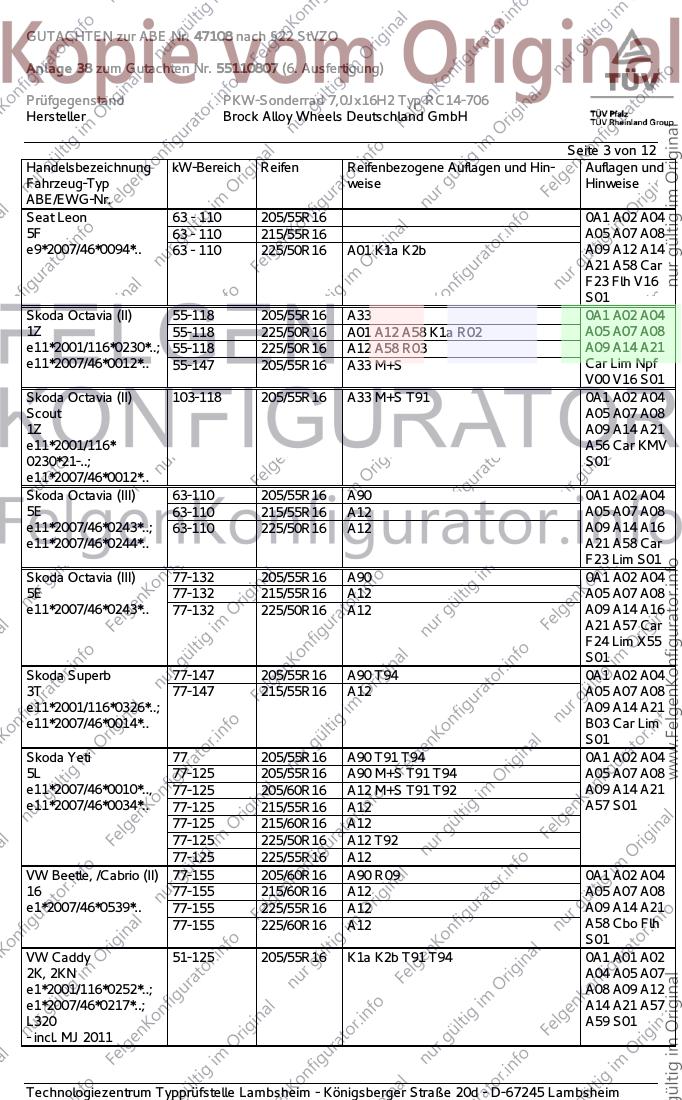

GUTACHTEN zur ABE Nr. 47108 nach §22 StVZO
Anlage 38 zum Gutachten Nr. 55110807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC14-706
Hersteller Brock Alloy Wheels Deutschland GmbH

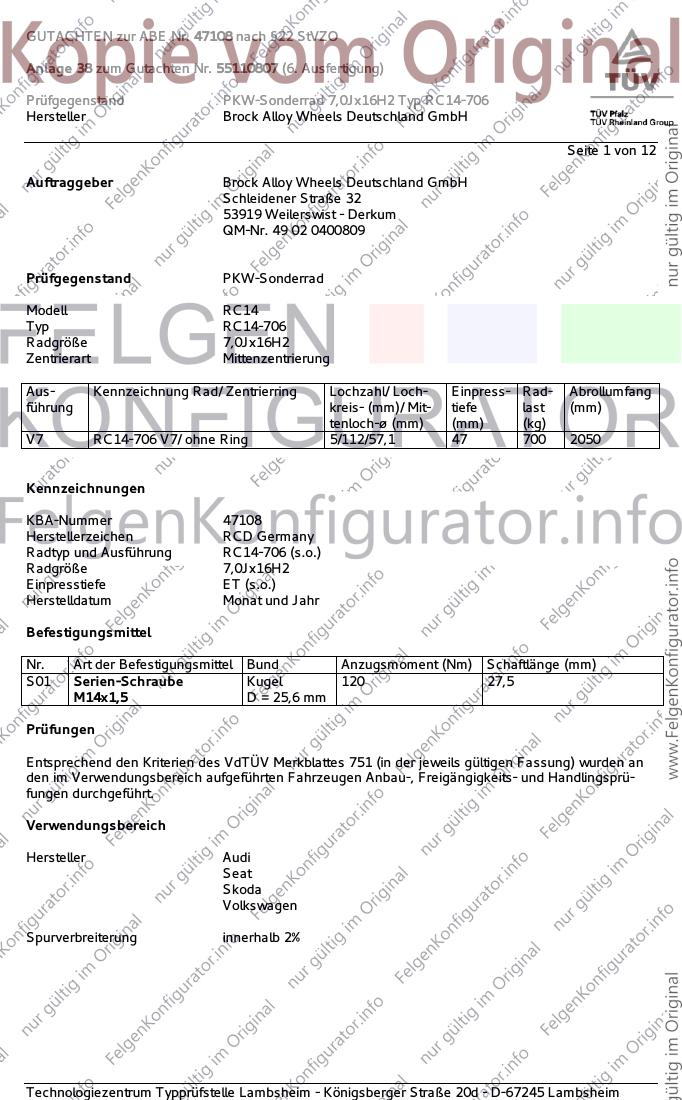

Seite 1 von 12
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell RC14
Typ RC14-706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
V7 RC14-706 V7/ ohne Ring 5/112/57,1 47 700 2050
Kennzeichnungen
KBA-Nummer 47108
Herstellerzeichen RCD Germany
Radtyp und Ausführung RC14-706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serien-Schraube Kugel 120 27,5
M14x1,5 D = 25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47108 nach §22 StVZO
Anlage 38 zum Gutachten Nr. 55110807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC14-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/55R16 A33 0A1 A02 A04
8P 75-147 225/50R16 A01 A12 K1a K1b K56 A05 A07 A08
e1*2001/116*0456*.. A09 A14 A21
A58 A70 A71
A72 A73 B03
Cbo V16 S01
Audi A3, -/Sportback 66-147 205/55R16 A33 0A1 A02 A04
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1a K1b K56 A05 A07 A08
e1*2001/116*0217*..; 77 195/60R16 A13 R37 A09 A14 A21
e1*2001/116*0241*..; A70 A71 A72
e1*2001/116*0418*..; A73 B03 Flh
e13*2007/46*1082*.. V16 S01
Audi A3, -/Sportback 77-135 205/55R16 0A1 A02 A04
8V 77-135 215/55R16 A05 A07 A08
e1*2007/46*0607*.. 77-135 225/50R16 A01 K1a K2b K3a K6g K8h A09 A12 A14
A21 A57 F24
Flh V00 V16
S01
Audi A6 -/Avant 89-140 205/60R16 A11 R09 T91 T92 0A1 A02 A04
4F, 4F1 89-140 225/55R16 A12 A05 A07 A08
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S A09 A14 A21
e1*2001/116*0276*..; A70 A71 A72
e13*2007/46*1080*.. A73 B03 Car
DB8 Lim NBF
V16 X27 S01
Audi TT 118-155 225/55R16 A63 M+S 0A1 A02 A04
8J A05 A07 A08
e1*2001/116* A09 A14 A21
0369, 0374, 0375*.. A57 A70 A71
A72 A73 B03
Cbo Cpe S01
Seat Altea / Toledo 63-155 205/55R16 A33 0A1 A02 A04
5P, 5PN 63-155 225/50R16 A01 A12 K1c R02 A05 A07 A08
e9*2001/116*0050*..; 63-155 225/50R16 A12 R03 A09 A14 A21
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth V16
S01
Seat Leon 63-155 205/55R16 A33 0A1 A02 A04
1P, 1PN 63-155 205/55R16 A33 M+S A05 A07 A08
e9*2001/116*0052*..; 63-155 225/50R16 A01 A12 K1a K2b A09 A14 A21
e9*2007/46*0013*.. A58 Flh V16
S01
Seat Leon 132, 135 205/55R16 0A1 A02 A04
5F 132, 135 215/55R16 A05 A07 A08
e9*2007/46*0094*.. 132, 135 225/50R16 A01 K1a K2b K6j A09 A12 A14
A21 A58 Car
F24 Flh V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47108 nach §22 StVZO
Anlage 38 zum Gutachten Nr. 55110807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC14-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Leon 63 - 110 205/55R16 0A1 A02 A04
5F 63 - 110 215/55R16 A05 A07 A08
e9*2007/46*0094*.. 63 - 110 225/50R16 A01 K1a K2b A09 A12 A14
A21 A58 Car
F23 Flh V16
S01
Skoda Octavia (II) 55-118 205/55R16 A33 0A1 A02 A04
1Z 55-118 225/50R16 A01 A12 A58 K1a R02 A05 A07 A08
e11*2001/116*0230*..; 55-118 225/50R16 A12 A58 R03 A09 A14 A21
e11*2007/46*0012*.. 55-147 205/55R16 A33 M+S Car Lim Npf
V00 V16 S01
Skoda Octavia (II) 103-118 205/55R16 A33 M+S T91 0A1 A02 A04
Scout A05 A07 A08
1Z A09 A14 A21
e11*2001/116* A56 Car KMV
0230*21-..; S01
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 A90 0A1 A02 A04
5E 63-110 215/55R16 A12 A05 A07 A08
e11*2007/46*0243*..; 63-110 225/50R16 A12 A09 A14 A16
e11*2007/46*0244*.. A21 A58 Car
F23 Lim S01
Skoda Octavia (III) 77-132 205/55R16 A90 0A1 A02 A04
5E 77-132 215/55R16 A12 A05 A07 A08
e11*2007/46*0243*.. 77-132 225/50R16 A12 A09 A14 A16
A21 A57 Car
F24 Lim X55
S01
Skoda Superb 77-147 205/55R16 A90 T94 0A1 A02 A04
3T 77-147 215/55R16 A12 A05 A07 A08
e11*2001/116*0326*..; A09 A14 A21
e11*2007/46*0014*.. B03 Car Lim
S01
Skoda Yeti 77 205/55R16 A90 T91 T94 0A1 A02 A04
5L 77-125 205/55R16 A90 M+S T91 T94 A05 A07 A08
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92 A09 A14 A21
e11*2007/46*0034*.. 77-125 215/55R16 A12 A57 S01
77-125 215/60R16 A12
77-125 225/50R16 A12 T92
77-125 225/55R16 A12
VW Beetle, /Cabrio (II) 77-155 205/60R16 A90 R09 0A1 A02 A04
16 77-155 215/60R16 A12 A05 A07 A08
e1*2007/46*0539*.. 77-155 225/55R16 A12 A09 A14 A21
77-155 225/60R16 A12 A58 Cbo Flh
S01
VW Caddy 51-125 205/55R16 K1a K2b T91 T94 0A1 A01 A02
2K, 2KN A04 A05 A07
e1*2001/116*0252*..; A08 A09 A12
e1*2007/46*0217*..; A14 A21 A57
L320 A59 S01
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47108 nach §22 StVZO
Anlage 38 zum Gutachten Nr. 55110807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC14-706
Hersteller Brock Alloy Wheels Deutschland GmbH

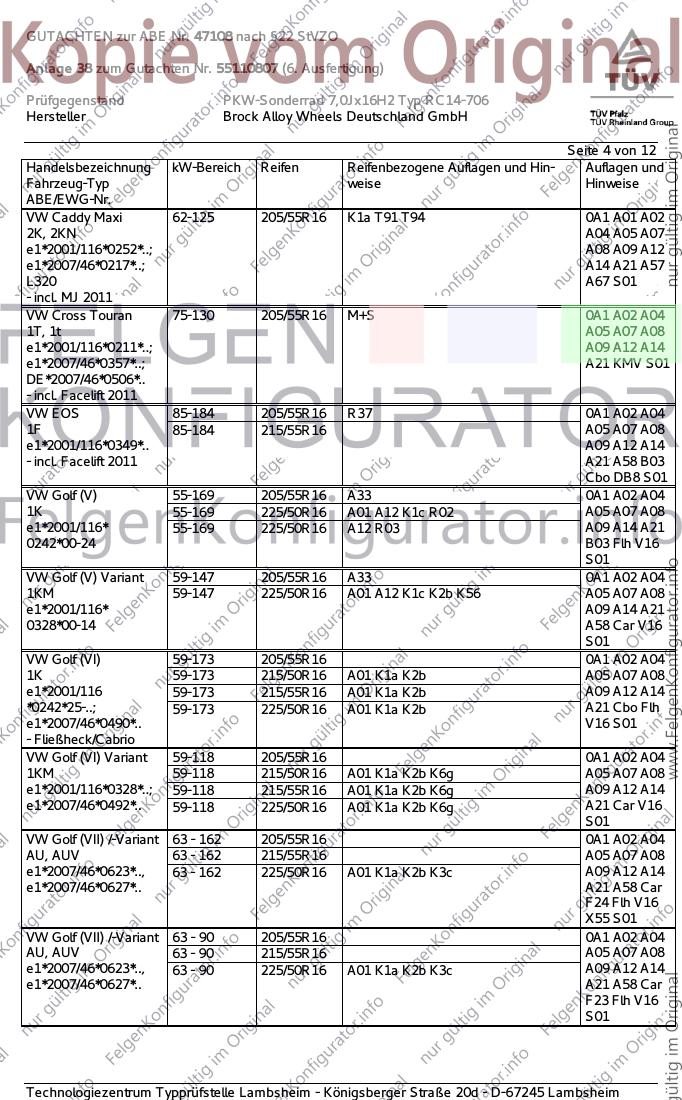

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Caddy Maxi 62-125 205/55R16 K1a T91 T94 0A1 A01 A02
2K, 2KN A04 A05 A07
e1*2001/116*0252*..; A08 A09 A12
e1*2007/46*0217*..; A14 A21 A57
L320 A67 S01
- incl. MJ 2011
VW Cross Touran 75-130 205/55R16 M+S 0A1 A02 A04
1T, 1t A05 A07 A08
e1*2001/116*0211*..; A09 A12 A14
e1*2007/46*0357*..; A21 KMV S01
DE*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 205/55R16 R37 0A1 A02 A04
1F 85-184 215/55R16 A05 A07 A08
e1*2001/116*0349*.. A09 A12 A14
- incl. Facelift 2011 A21 A58 B03
Cbo DB8 S01
VW Golf (V) 55-169 205/55R16 A33 0A1 A02 A04
1K 55-169 225/50R16 A01 A12 K1c R02 A05 A07 A08
e1*2001/116* 55-169 225/50R16 A12 R03 A09 A14 A21
0242*00-24 B03 Flh V16
S01
VW Golf (V) Variant 59-147 205/55R16 A33 0A1 A02 A04
1KM 59-147 225/50R16 A01 A12 K1c K2b K56 A05 A07 A08
e1*2001/116* A09 A14 A21
0328*00-14 A58 Car V16
S01
VW Golf (VI) 59-173 205/55R16 0A1 A02 A04
1K 59-173 215/50R16 A01 K1a K2b A05 A07 A08
e1*2001/116 59-173 215/55R16 A01 K1a K2b A09 A12 A14
*0242*25-..; 59-173 225/50R16 A01 K1a K2b A21 Cbo Flh
e1*2007/46*0490*.. V16 S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 0A1 A02 A04
1KM 59-118 215/50R16 A01 K1a K2b K6g A05 A07 A08
e1*2001/116*0328*..; 59-118 215/55R16 A01 K1a K2b K6g A09 A12 A14
e1*2007/46*0492*.. 59-118 225/50R16 A01 K1a K2b K6g A21 Car V16
S01
VW Golf (VII) /-Variant 63 - 162 205/55R16 0A1 A02 A04
AU, AUV 63 - 162 215/55R16 A05 A07 A08
e1*2007/46*0623*.., 63 - 162 225/50R16 A01 K1a K2b K3c A09 A12 A14
e1*2007/46*0627*.. A21 A58 Car
F24 Flh V16
X55 S01
VW Golf (VII) /-Variant 63 - 90 205/55R16 0A1 A02 A04
AU, AUV 63 - 90 215/55R16 A05 A07 A08
e1*2007/46*0623*.., 63 - 90 225/50R16 A01 K1a K2b K3c A09 A12 A14
e1*2007/46*0627*.. A21 A58 Car
F23 Flh V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47108 nach §22 StVZO
Anlage 38 zum Gutachten Nr. 55110807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC14-706
Hersteller Brock Alloy Wheels Deutschland GmbH

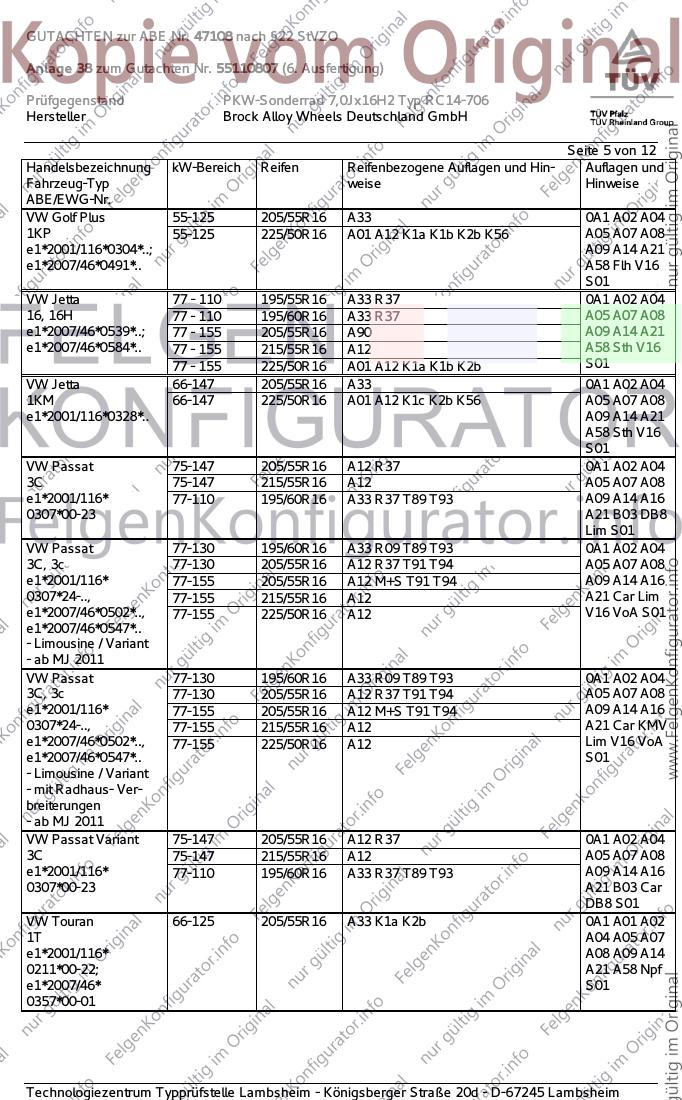

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 205/55R16 A33 0A1 A02 A04
1KP 55-125 225/50R16 A01 A12 K1a K1b K2b K56 A05 A07 A08
e1*2001/116*0304*..; A09 A14 A21
e1*2007/46*0491*.. A58 Flh V16
S01
VW Jetta 77 - 110 195/55R16 A33 R37 0A1 A02 A04
16, 16H 77 - 110 195/60R16 A33 R37 A05 A07 A08
e1*2007/46*0539*..; 77 - 155 205/55R16 A90 A09 A14 A21
e1*2007/46*0584*.. 77 - 155 215/55R16 A12 A58 Sth V16
77 - 155 225/50R16 A01 A12 K1a K1b K2b S01
VW Jetta 66-147 205/55R16 A33 0A1 A02 A04
1KM 66-147 225/50R16 A01 A12 K1c K2b K56 A05 A07 A08
e1*2001/116*0328*.. A09 A14 A21
A58 Sth V16
S01
VW Passat 75-147 205/55R16 A12 R37 0A1 A02 A04
3C 75-147 215/55R16 A12 A05 A07 A08
e1*2001/116* 77-110 195/60R16 A33 R37 T89 T93 A09 A14 A16
0307*00-23 A21 B03 DB8
Lim S01
VW Passat 77-130 195/60R16 A33 R09 T89 T93 0A1 A02 A04
3C, 3c 77-130 205/55R16 A12 R37 T91 T94 A05 A07 A08
e1*2001/116* 77-155 205/55R16 A12 M+S T91 T94 A09 A14 A16
0307*24-.., 77-155 215/55R16 A12 A21 Car Lim
e1*2007/46*0502*.., 77-155 225/50R16 A12 V16 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-130 195/60R16 A33 R09 T89 T93 0A1 A02 A04
3C, 3c 77-130 205/55R16 A12 R37 T91 T94 A05 A07 A08
e1*2001/116* 77-155 205/55R16 A12 M+S T91 T94 A09 A14 A16
0307*24-.., 77-155 215/55R16 A12 A21 Car KMV
e1*2007/46*0502*.., 77-155 225/50R16 A12 Lim V16 VoA
e1*2007/46*0547*.. S01
- Limousine / Variant
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/55R16 A12 R37 0A1 A02 A04
3C 75-147 215/55R16 A12 A05 A07 A08
e1*2001/116* 77-110 195/60R16 A33 R37 T89 T93 A09 A14 A16
0307*00-23 A21 B03 Car
DB8 S01
VW Touran 66-125 205/55R16 A33 K1a K2b 0A1 A01 A02
1T A04 A05 A07
e1*2001/116* A08 A09 A14
0211*00-22; A21 A58 Npf
e1*2007/46* S01
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47108 nach §22 StVZO
Anlage 38 zum Gutachten Nr. 55110807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC14-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Touran 66-103 195/60R16 A13 R37 T89 T93 0A1 A02 A04
1T, 1t 66-130 205/55R16 A01 A33 K2b A05 A07 A08
e1*2001/116* A09 A14 A21
0211*23-..; A58 Npf S01
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47108 nach §22 StVZO
Anlage 38 zum Gutachten Nr. 55110807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC14-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 12

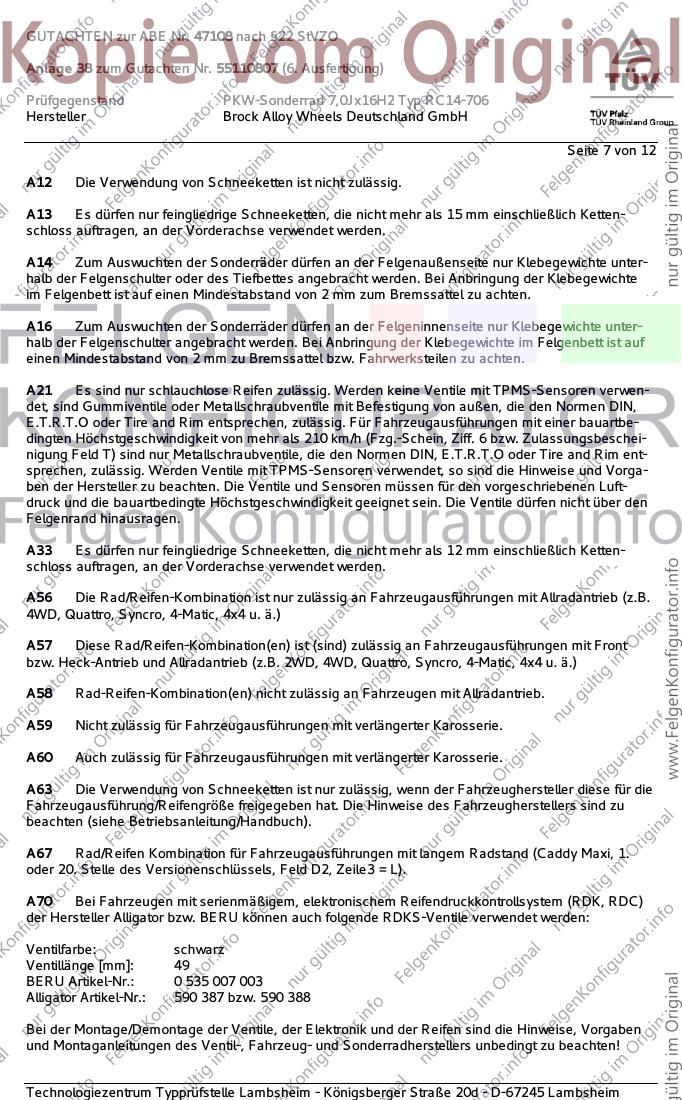

A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer bauartbe-
dingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbeschei-
nigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim ent-
sprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorga-
ben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luft-
druck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A70 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47108 nach §22 StVZO
Anlage 38 zum Gutachten Nr. 55110807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC14-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 12

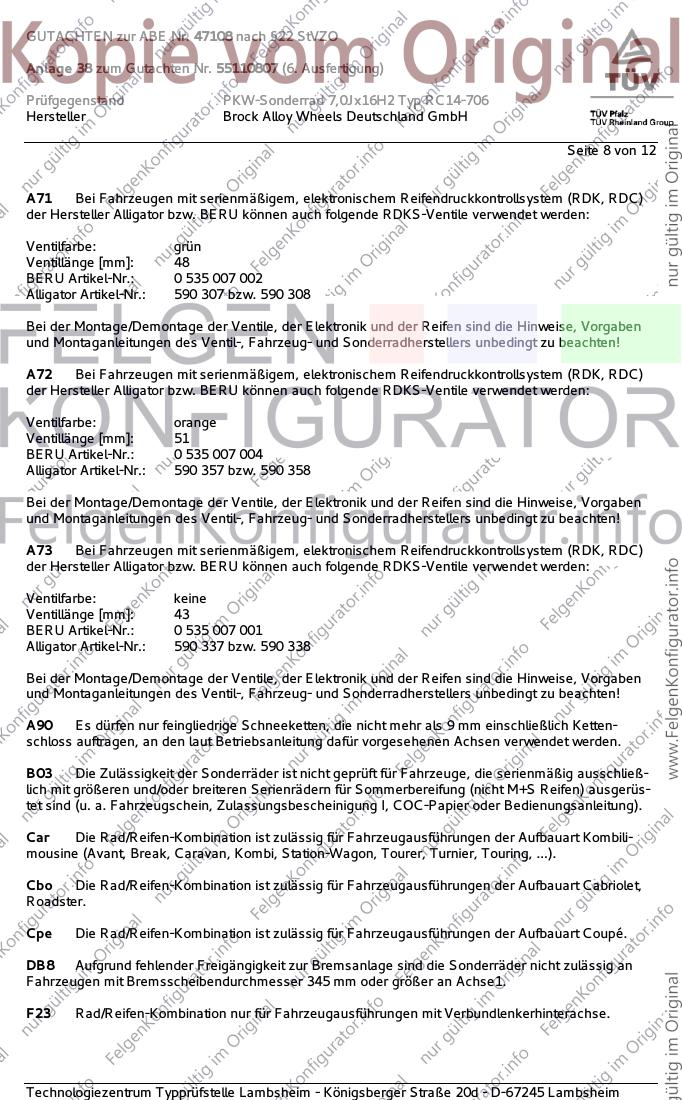

A71 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A72 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: orange
Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 357 bzw. 590 358
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47108 nach §22 StVZO
Anlage 38 zum Gutachten Nr. 55110807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC14-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 12

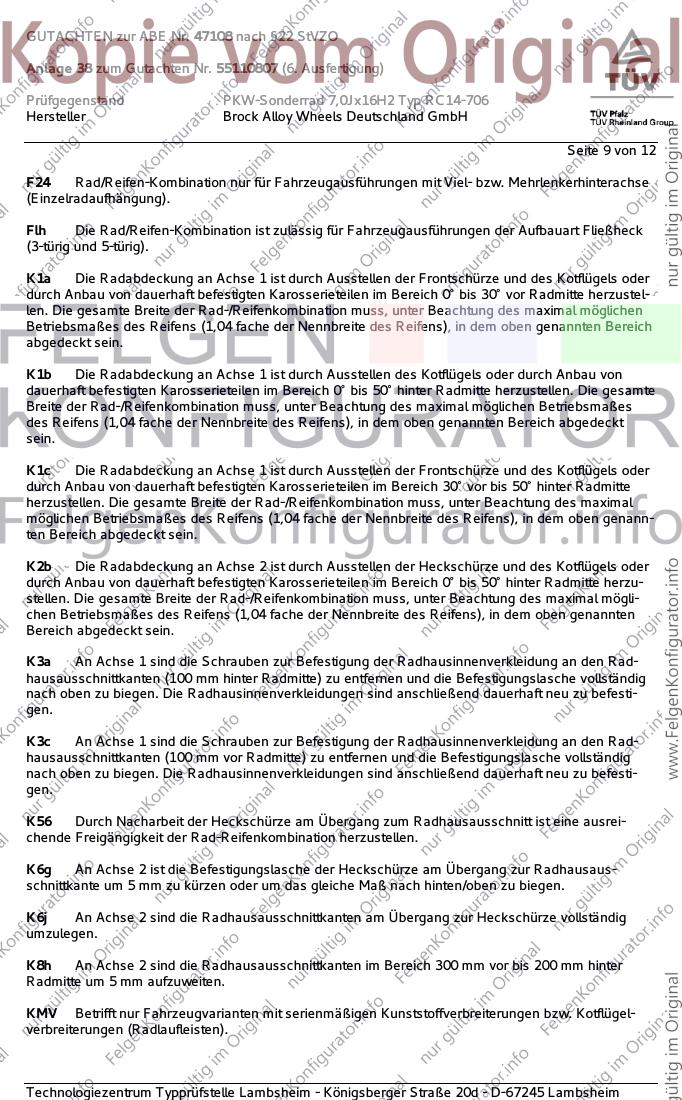

F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47108 nach §22 StVZO
Anlage 38 zum Gutachten Nr. 55110807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC14-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 12

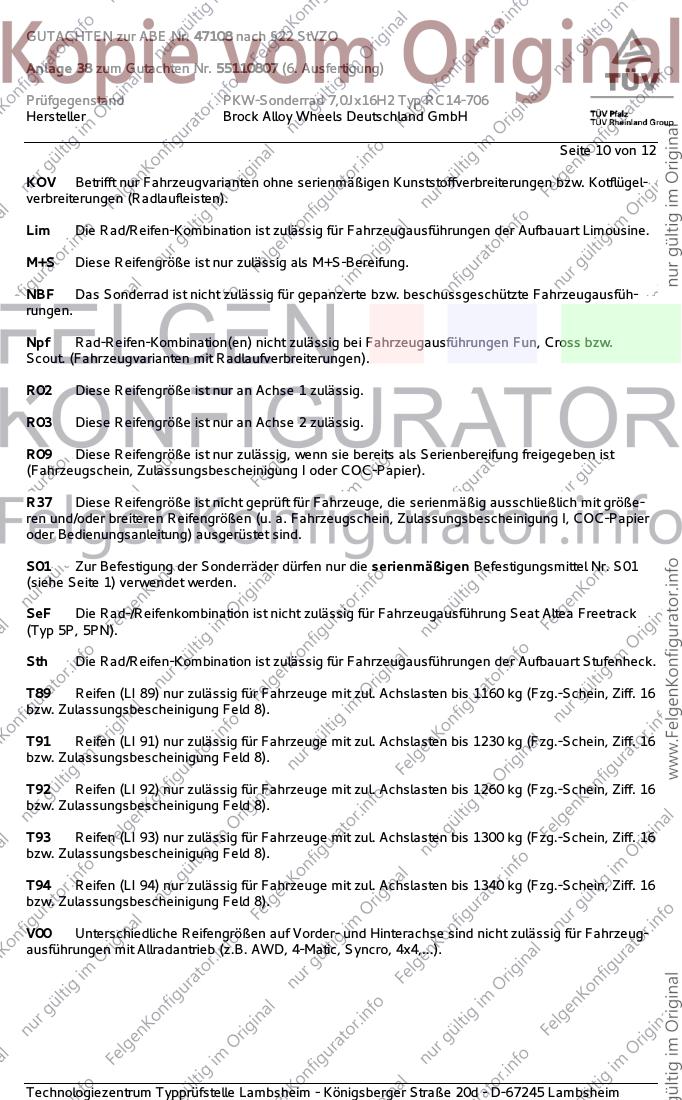

KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausfüh-
rungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

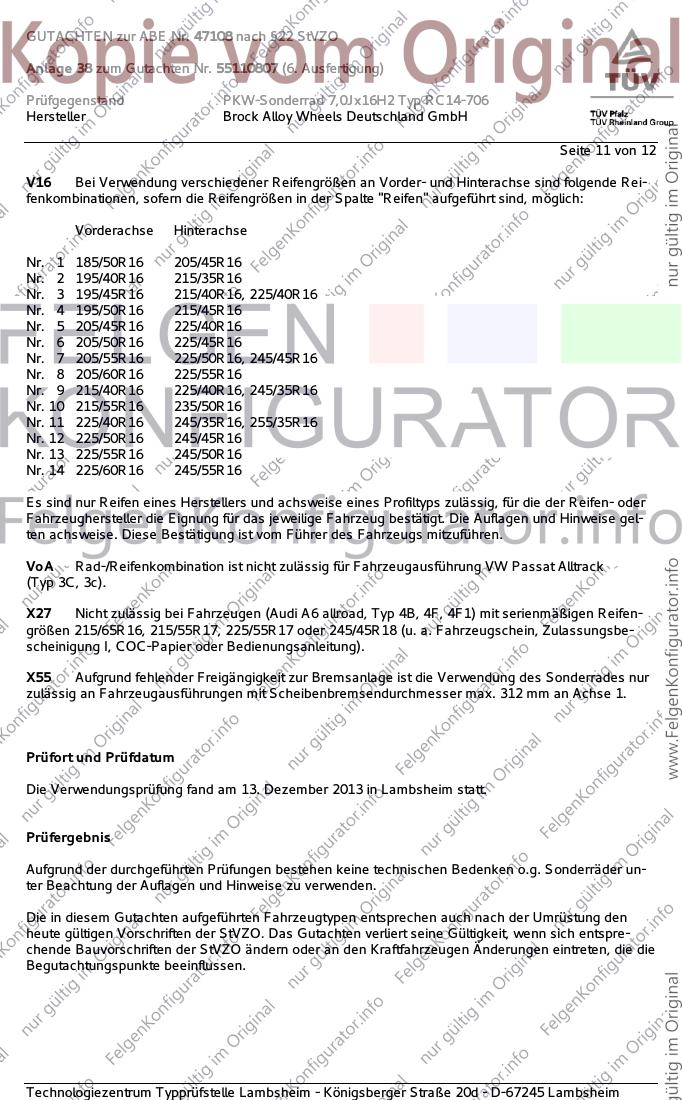

GUTACHTEN zur ABE Nr. 47108 nach §22 StVZO
Anlage 38 zum Gutachten Nr. 55110807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC14-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 12
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Dezember 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

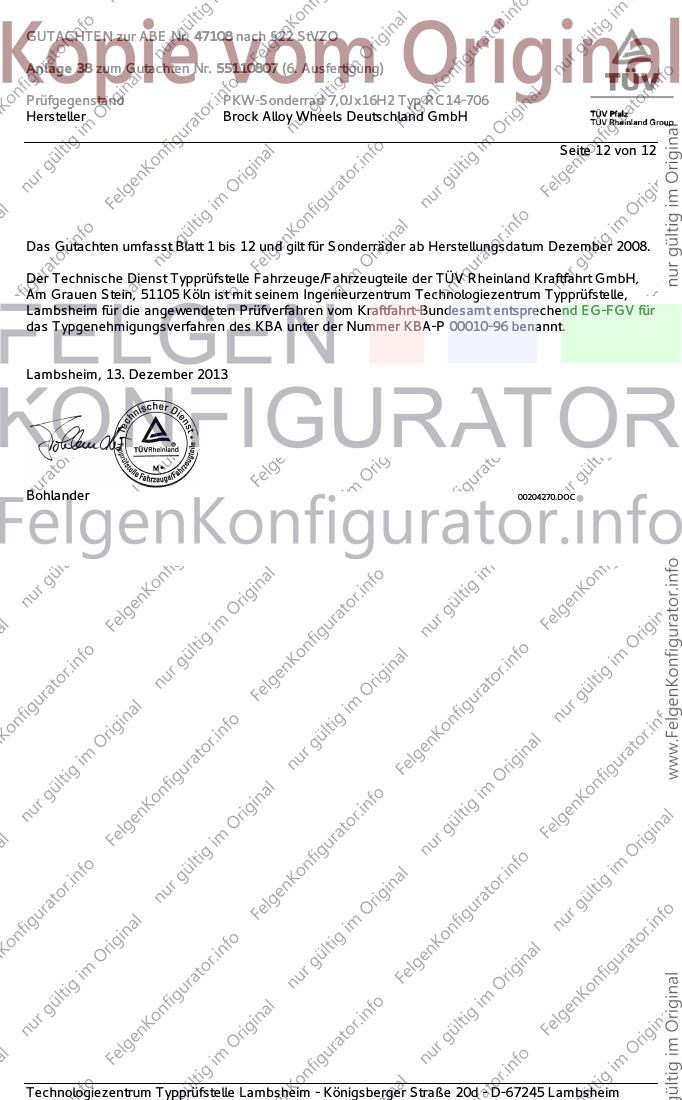

GUTACHTEN zur ABE Nr. 47108 nach §22 StVZO
Anlage 38 zum Gutachten Nr. 55110807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RC14-706
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 12
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Dezember 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Dezember 2013
Bohlander 00204270.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

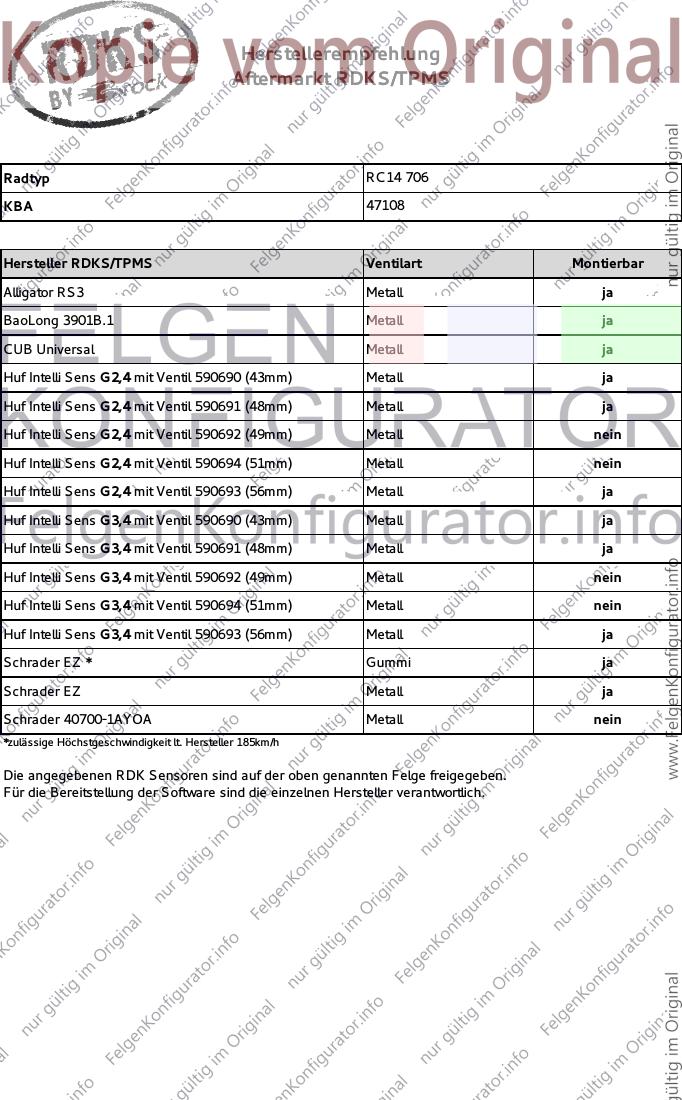

Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp RC14 706
KBA 47108
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall ja
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Schrader EZ * Gummi ja
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall nein
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Bereitstellung der Software sind die einzelnen Hersteller verantwortlich.
