ABE: 48859
Design:
C 12
Radnummer:
C12 656 50 60S
Daten:
6.5x16" ET50 LK5/112/57.1
CMS 730/06
CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de
Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg

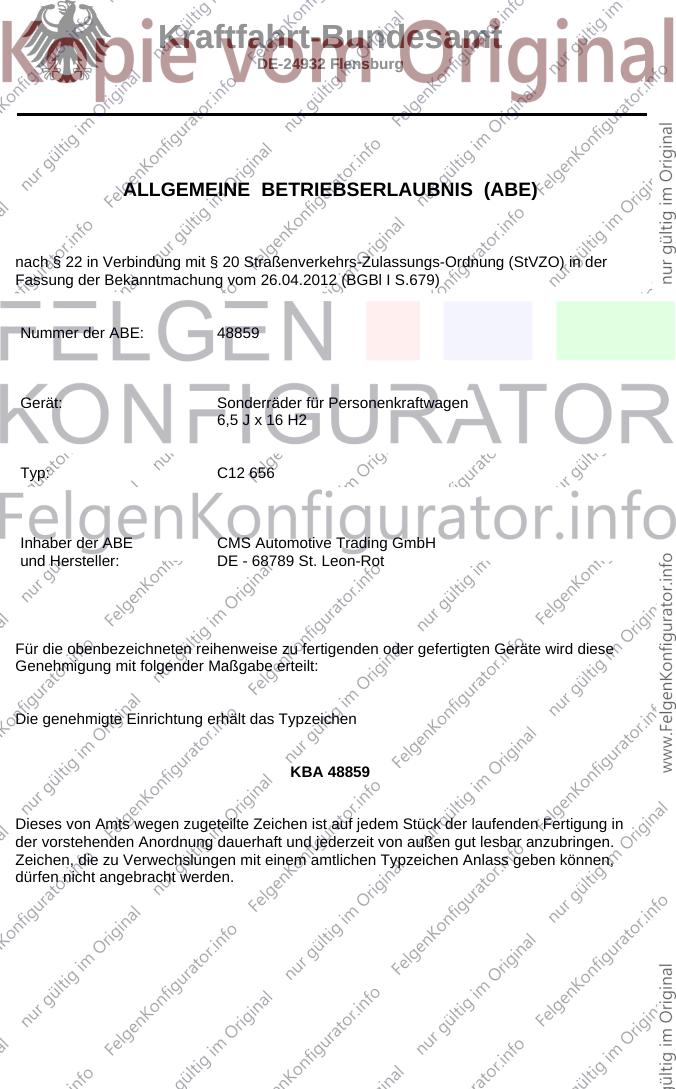

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48859
Gerät: Sonderräder für Personenkraftwagen
6,5 J x 16 H2
Typ: C12 656
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 48859
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48859
Die ABE-Nr. 48859 erstreckt sich auf die Sonderräder 6,5 J x 16 H2 , Typ C12 656, in den
Ausführungen wie im Gutachten Nr. 55054912 (1.Ausfertigung) vom 01.10.2012
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 12 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
die Ausführungsbezeichnung des Sonderrades bestehend aus:
Kennzeichnung des Rades und gegebenenfalls des Zentrierringes,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 01.10.2012
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 06.02.2013
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55054912 (1.Ausfertigung), zur Genehmigung vorgelegt am: 23.10.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48859
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Gutachten Nr. 55054912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 1 von 3
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 656
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- führung Kennzeichnung Rad/ Lochzahl/ Ein- Rad- Abroll- Gültig ab
Zentrierring Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
C12 656 39 95 730/01 JF / ohne Ring 5/105/56,6 39 620 2025 4/2012
C12 656 50 56 730/05 JF / ohne Ring 5/108/63,4 50 650 1990 4/2012
C12 656 50 60S 730/06 JF / ohne Ring 5/112/57,1 50 650 1990 4/2012
C12 656 43 10 730/03 JF / 67,2 56,1 5/114,3/56,1 43 620 2160 4/2012
C12 656 50 10 730/04 JF / 67,2 56,1 5/114,3/56,1 50 620 2090 4/2012
C12 656 43 10 730/03 JF / 67,2 59,6 5/114,3/59,6 43 620 2160 4/2012
C12 656 50 10 730/04 JF / 67,2 59,6 5/114,3/59,6 50 620 2090 4/2012
C12 656 43 10 730/03 JF / 67,2 60,1 5/114,3/60,1 43 620 2160 4/2012
C12 656 50 10 730/04 JF / 67,2 60,1 5/114,3/60,1 50 620 2090 4/2012
C12 656 43 10 730/03 JF / 67,2 64,1 5/114,3/64,1 43 620 2160 4/2012
C12 656 50 10 730/04 JF / 67,2 64,1 5/114,3/64,1 50 620 2090 4/2012
C12 656 43 10 730/03 JF / 67,2 66,1 5/114,3/66,1 43 620 2160 4/2012
C12 656 50 10 730/04 JF / 67,2 66,1 5/114,3/66,1 50 620 2090 4/2012
C12 656 43 10 730/03 JF / ohne Ring 5/114,3/67,1 43 620 2160 4/2012
C12 656 50 10 730/04 JF / ohne Ring 5/114,3/67,1 50 620 2090 4/2012
C12 656 41 70 730/02 JF / ohne Ring 5/115/70,2 41 650 2160 4/2012
Kennzeichnung
KBA-Nummer 48859
Herstellerzeichen CMS
Radtyp und Ausführung C12 656 (s.o.)
Radgröße 6,5Jx16H2
Einpreßtiefe ET .. (s.o.)
Gießereikennzeichen JF
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Gutachten Nr. 55054912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 2 von 3

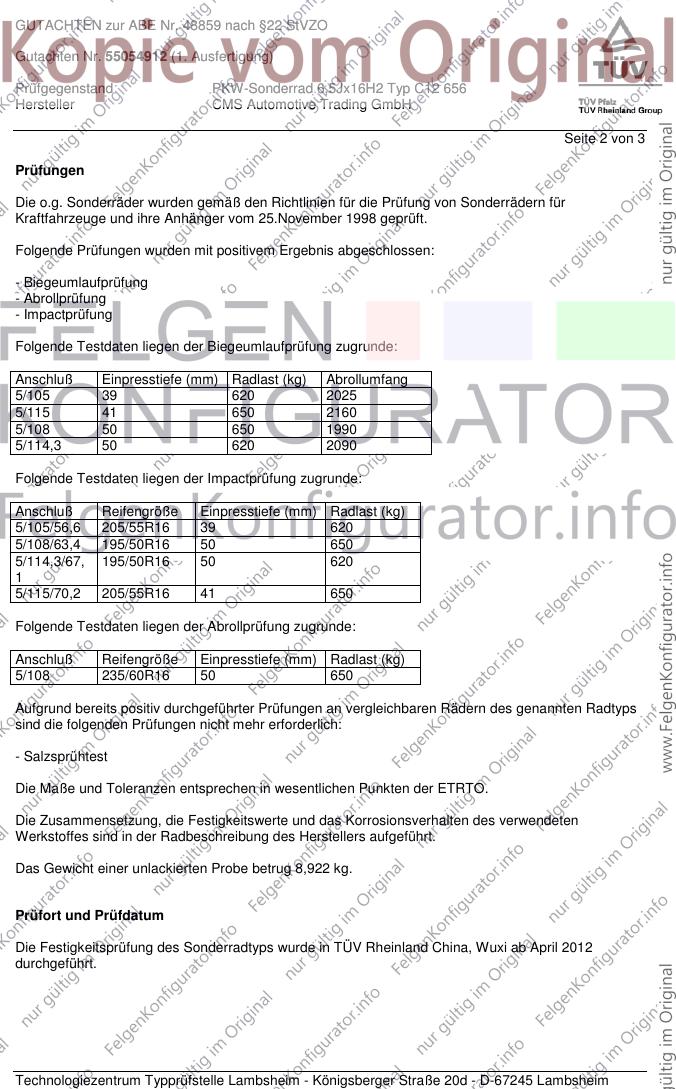

Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/105 39 620 2025
5/115 41 650 2160
5/108 50 650 1990
5/114,3 50 620 2090
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/105/56,6 205/55R16 39 620
5/108/63,4 195/50R16 50 650
5/114,3/67, 195/50R16 50 620
1
5/115/70,2 205/55R16 41 650
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 235/60R16 50 650
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,922 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland China, Wuxi ab April 2012
durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Gutachten Nr. 55054912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 3 von 3

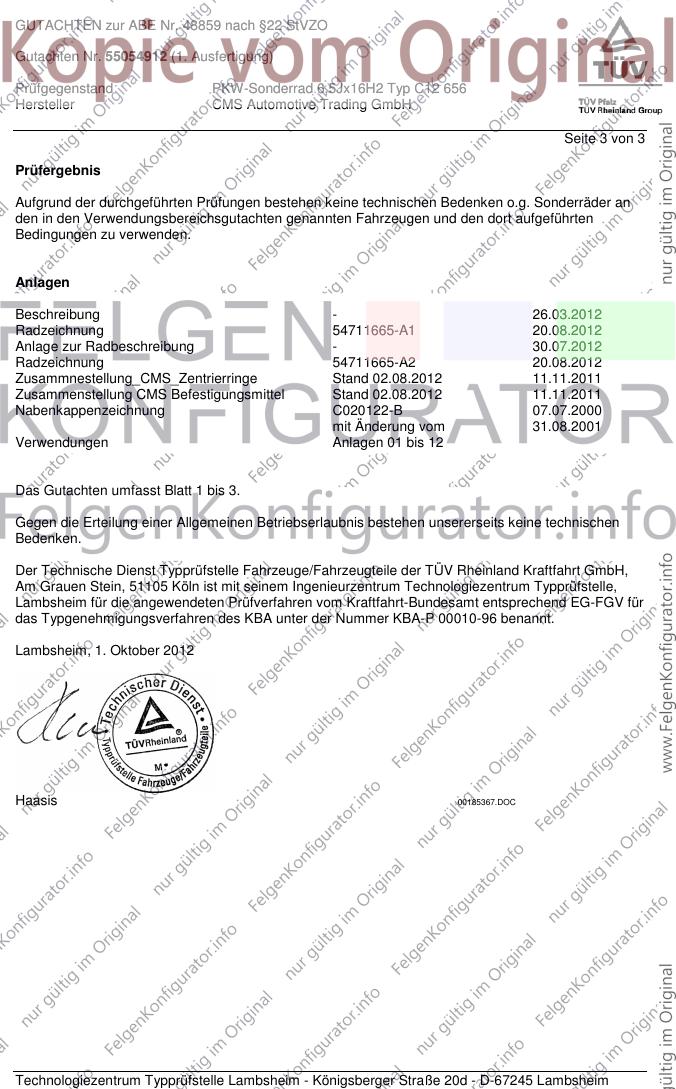

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 26.03.2012
Radzeichnung 54711665-A1 20.08.2012
Anlage zur Radbeschreibung - 30.07.2012
Radzeichnung 54711665-A2 20.08.2012
Zusammnestellung_CMS_Zentrierringe Stand 02.08.2012 11.11.2011
Zusammenstellung CMS Befestigungsmittel Stand 02.08.2012 11.11.2011
Nabenkappenzeichnung C020122-B 07.07.2000
mit Änderung vom 31.08.2001
Verwendungen Anlagen 01 bis 12
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Oktober 2012
Haasis 00185367.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55054912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH

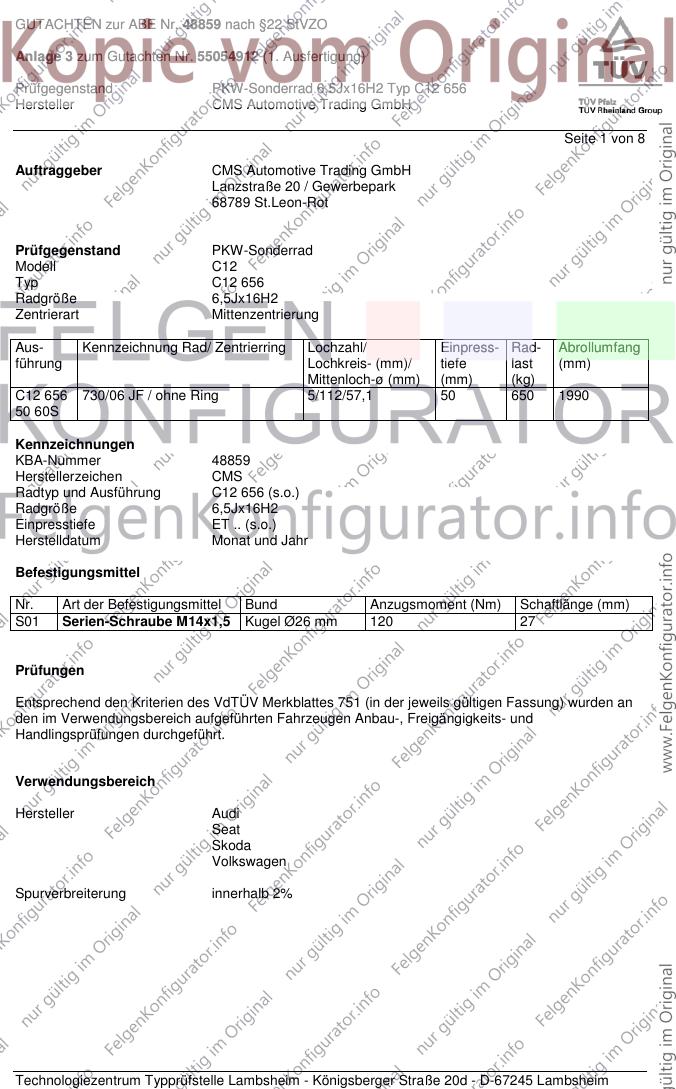

Seite 1 von 8
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 656
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C12 656 730/06 JF / ohne Ring 5/112/57,1 50 650 1990
50 60S
Kennzeichnungen
KBA-Nummer 48859
Herstellerzeichen CMS
Radtyp und Ausführung C12 656 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serien-Schraube M14x1,5 Kugel Ø26 mm 120 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55054912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH

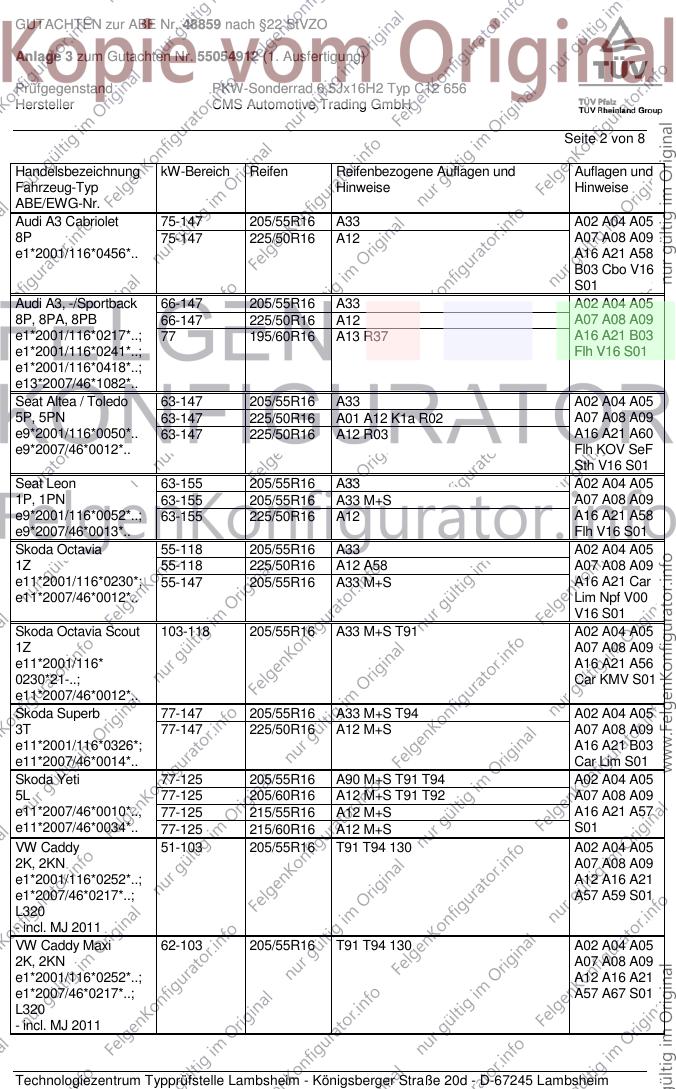

Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/55R16 A33 A02 A04 A05
8P 75-147 225/50R16 A12 A07 A08 A09
e1*2001/116*0456*.. A16 A21 A58
B03 Cbo V16
S01
Audi A3, -/Sportback 66-147 205/55R16 A33 A02 A04 A05
8P, 8PA, 8PB 66-147 225/50R16 A12 A07 A08 A09
e1*2001/116*0217*..; 77 195/60R16 A13 R37 A16 A21 B03
e1*2001/116*0241*..; Flh V16 S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Seat Altea / Toledo 63-147 205/55R16 A33 A02 A04 A05
5P, 5PN 63-147 225/50R16 A01 A12 K1a R02 A07 A08 A09
e9*2001/116*0050*.. 63-147 225/50R16 A12 R03 A16 A21 A60
e9*2007/46*0012*.. Flh KOV SeF
Sth V16 S01
Seat Leon 63-155 205/55R16 A33 A02 A04 A05
1P, 1PN 63-155 205/55R16 A33 M+S A07 A08 A09
e9*2001/116*0052*..; 63-155 225/50R16 A12 A16 A21 A58
e9*2007/46*0013*.. Flh V16 S01
Skoda Octavia 55-118 205/55R16 A33 A02 A04 A05
1Z 55-118 225/50R16 A12 A58 A07 A08 A09
e11*2001/116*0230*; 55-147 205/55R16 A33 M+S A16 A21 Car
e11*2007/46*0012*.. Lim Npf V00
V16 S01
Skoda Octavia Scout 103-118 205/55R16 A33 M+S T91 A02 A04 A05
1Z A07 A08 A09
e11*2001/116* A16 A21 A56
0230*21-..; Car KMV S01
e11*2007/46*0012*..
Skoda Superb 77-147 205/55R16 A33 M+S T94 A02 A04 A05
3T 77-147 225/50R16 A12 M+S A07 A08 A09
e11*2001/116*0326*; A16 A21 B03
e11*2007/46*0014*.. Car Lim S01
Skoda Yeti 77-125 205/55R16 A90 M+S T91 T94 A02 A04 A05
5L 77-125 205/60R16 A12 M+S T91 T92 A07 A08 A09
e11*2007/46*0010*.., 77-125 215/55R16 A12 M+S A16 A21 A57
e11*2007/46*0034*.. 77-125 215/60R16 A12 M+S S01
VW Caddy 51-103 205/55R16 T91 T94 130 A02 A04 A05
2K, 2KN A07 A08 A09
e1*2001/116*0252*..; A12 A16 A21
e1*2007/46*0217*..; A57 A59 S01
L320
- incl. MJ 2011
VW Caddy Maxi 62-103 205/55R16 T91 T94 130 A02 A04 A05
2K, 2KN A07 A08 A09
e1*2001/116*0252*..; A12 A16 A21
e1*2007/46*0217*..; A57 A67 S01
L320
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55054912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH

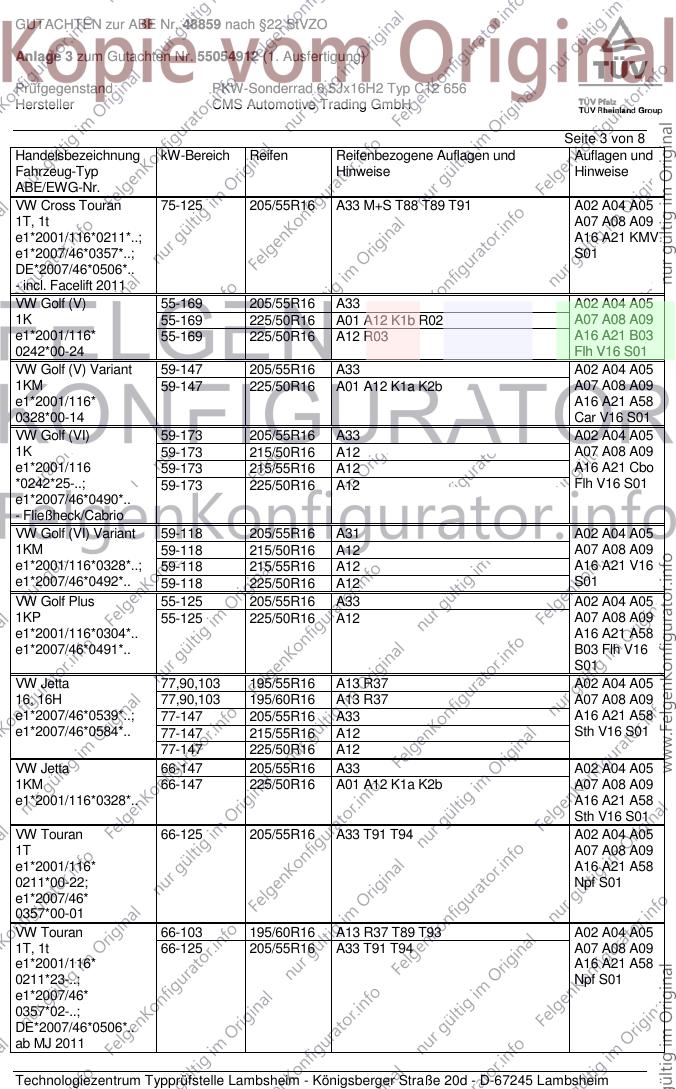

Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Cross Touran 75-125 205/55R16 A33 M+S T88 T89 T91 A02 A04 A05
1T, 1t A07 A08 A09
e1*2001/116*0211*..; A16 A21 KMV
e1*2007/46*0357*..; S01
DE*2007/46*0506*..
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 A33 A02 A04 A05
1K 55-169 225/50R16 A01 A12 K1b R02 A07 A08 A09
e1*2001/116* 55-169 225/50R16 A12 R03 A16 A21 B03
0242*00-24 Flh V16 S01
VW Golf (V) Variant 59-147 205/55R16 A33 A02 A04 A05
1KM 59-147 225/50R16 A01 A12 K1a K2b A07 A08 A09
e1*2001/116* A16 A21 A58
0328*00-14 Car V16 S01
VW Golf (VI) 59-173 205/55R16 A33 A02 A04 A05
1K 59-173 215/50R16 A12 A07 A08 A09
e1*2001/116 59-173 215/55R16 A12 A16 A21 Cbo
*0242*25-..; 59-173 225/50R16 A12 Flh V16 S01
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A31 A02 A04 A05
1KM 59-118 215/50R16 A12 A07 A08 A09
e1*2001/116*0328*..; 59-118 215/55R16 A12 A16 A21 V16
e1*2007/46*0492*.. 59-118 225/50R16 A12 S01
VW Golf Plus 55-125 205/55R16 A33 A02 A04 A05
1KP 55-125 225/50R16 A12 A07 A08 A09
e1*2001/116*0304*.. A16 A21 A58
e1*2007/46*0491*.. B03 Flh V16
S01
VW Jetta 77,90,103 195/55R16 A13 R37 A02 A04 A05
16, 16H 77,90,103 195/60R16 A13 R37 A07 A08 A09
e1*2007/46*0539*..; 77-147 205/55R16 A33 A16 A21 A58
e1*2007/46*0584*.. 77-147 215/55R16 A12 Sth V16 S01
77-147 225/50R16 A12
VW Jetta 66-147 205/55R16 A33 A02 A04 A05
1KM 66-147 225/50R16 A01 A12 K1a K2b A07 A08 A09
e1*2001/116*0328*.. A16 A21 A58
Sth V16 S01
VW Touran 66-125 205/55R16 A33 T91 T94 A02 A04 A05
1T A07 A08 A09
e1*2001/116* A16 A21 A58
0211*00-22; Npf S01
e1*2007/46*
0357*00-01
VW Touran 66-103 195/60R16 A13 R37 T89 T93 A02 A04 A05
1T, 1t 66-125 205/55R16 A33 T91 T94 A07 A08 A09
e1*2001/116* A16 A21 A58
0211*23-..; Npf S01
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55054912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 4 von 8
Auflagen und Hinweise
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55054912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 5 von 8
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55054912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 6 von 8
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

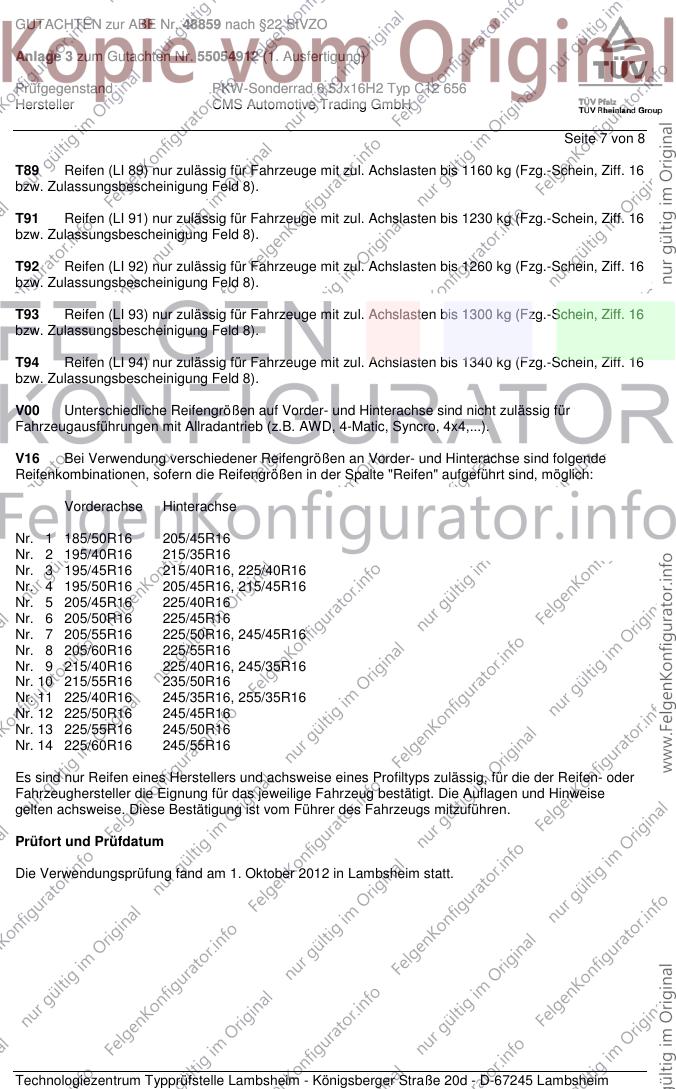

GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55054912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 7 von 8
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Oktober 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55054912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Oktober 2012
Haasis 00185372.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
