ABE: 46572
Design:
C8
Radnummer:
C8 757 41 91S
Daten:
7.5x17" ET41 LK5/112/66.5
CMS 428/11
CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de
Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46572*05
Gerät: Sonderräder für Personenkraftwagen
7½ J x 17 H2
Typ: C8 757
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 46572*05
Die ABE-Nr. 46572 erstreckt sich nunmehr auf die Sonderräder 7½ J x 17 H2 , Typ C8 757,
in den Ausführungen wie im Nachtragsgutachten Nr. 366-0646-05-WIRD/N5 vom 08.11.2013
beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr. 1 bis 19 des
Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an den
dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig
bleiben bzw. entsprechend ersetzt werden.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 08.11.2013 festgehaltenen Angaben.
Flensburg, 13.12.2013
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 366-0646-05-WIRD/N5, zur Genehmigung vorgelegt am: 25.11.2013
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46572*05
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
TÜV AUSTRIA Deutschstraße 10 12-TAAP-3600
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 6
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 46 572
366-0646-05-WIRD/N5
Antragsteller: CMS Automotive Trading GmbH
68789 St. Leon-Rot
Art: Sonderrad 7 1/2 J X 17 H2
Typ: C8 757
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 46572
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Zusammenfassendes Gutachten zur ABE:KBA46572
Es kommt eine neue Fertigungsstätte mit Gießzeichen SD hinzu.
Die LM-Sonderräder können auch mit 7,5 J X 17 H2 gekennzeichnet sein.
Folgende Radausführungen sind neu, bzw. es ergaben sich Änderungen im Verwendungsbereich.
C8 757 40 10CMS C8 757 35 16CMS C8 757 35 09CMS
C8 757 45 07CMS C8 757 41 91S CMS
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
C8 757 38 53S C8 757 CMS428/1SD ohne 100/5 57,1 38 610 1965 03/12
SD
C8 757 45 C8 757 CMS428/2 SR10 Ø67.1-Ø60.1 108/5 60,1 45 715 2085 11/05
07CMS
C8 757 45 07SD C8 757 CMS428/2SD SR10 Ø67.1-Ø60.1 108/5 60,1 45 715 2085 03/12
C8 757 45 C8 757 CMS428/2 SR11 Ø67.1-Ø63.4 108/5 63,4 45 655 2288 11/05
07CMS
C8 757 45 C8 757 CMS428/2 SR11 Ø67.1-Ø63.4 108/5 63,4 45 698 2145 11/05
07CMS
C8 757 45 C8 757 CMS428/2 SR11 Ø67.1-Ø63.4 108/5 63,4 45 715 2085 11/05
07CMS
C8 757 45 07SD C8 757 CMS428/2SD SR11 Ø67.1-Ø63.4 108/5 63,4 45 655 2288 03/12
C8 757 45 07SD C8 757 CMS428/2SD SR11 Ø67.1-Ø63.4 108/5 63,4 45 698 2145 03/12
C8 757 45 07SD C8 757 CMS428/2SD SR11 Ø67.1-Ø63.4 108/5 63,4 45 715 2085 03/12
C8 757 45 C8 757 CMS428/2 SR13 Ø67.1-Ø65.1 108/5 65,1 45 705 2105 11/05
07CMS
C8 757 45 C8 757 CMS428/2 SR13 Ø67.1-Ø65.1 108/5 65,1 45 715 2085 11/05
07CMS
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: C8 757
Antragsteller: CMS Automotive Trading GmbH Stand: 08.11.2013
__________________________________________________________________________________________________________________
Seite: 2 von 6
C8 757 45 07SD C8 757 CMS428/2SD SR13 Ø67.1-Ø65.1 108/5 65,1 45 705 2105 03/12
C8 757 45 07SD C8 757 CMS428/2SD SR13 Ø67.1-Ø65.1 108/5 65,1 45 715 2085 03/12
C8 757 35 C8 757 CMS428/4 SR15 Ø72.5-Ø57.1 112/5 57,1 35 712 2141 11/05
09CMS
C8 757 35 C8 757 CMS428/4 SR15 Ø72.5-Ø57.1 112/5 57,1 35 720 2115 11/05
09CMS
C8 757 35 09SD C8 757 CMS428/4SD SR15 Ø72.5-Ø57.1 112/5 57,1 35 712 2141 03/12
C8 757 35 09SD C8 757 CMS428/4SD SR15 Ø72.5-Ø57.1 112/5 57,1 35 720 2115 03/12
C8 757 41 91S C8 757 CMS428/11 SR22RKØ66.45-Ø5 112/5 57,1 41 655 2141 04/10
CMS 7.1
C8 757 41 91S C8 757 CMS428/11 SR22RKØ66.45-Ø5 112/5 57,1 41 680 2060 04/10
CMS 7.1
C8 757 41 91S C8 757 CMS428/11SD SR22RKØ66.45-Ø5 112/5 57,1 41 655 2141 03/12
SD 7.1
C8 757 41 91S C8 757 CMS428/11SD SR22RKØ66.45-Ø5 112/5 57,1 41 680 2060 03/12
SD 7.1
C8 757 48 60S C8 757 CMS428/6SD ohne 112/5 57,1 48 720 2115 03/12
SD
C8 757 35 C8 757 CMS428/4 SR17 Ø72.5-Ø66.6 112/5 66,6 35 670 2288 11/05
09CMS
C8 757 35 C8 757 CMS428/4 SR17 Ø72.5-Ø66.6 112/5 66,6 35 720 2115 11/05
09CMS
C8 757 35 09SD C8 757 CMS428/4SD SR17 Ø72.5-Ø66.6 112/5 66,6 35 670 2288 03/12
C8 757 35 09SD C8 757 CMS428/4SD SR17 Ø72.5-Ø66.6 112/5 66,6 35 720 2115 03/12
C8 757 41 91S C8 757 CMS428/11 ohne 112/5 66,6 41 645 2178 11/08
CMS
C8 757 41 91S C8 757 CMS428/11 ohne 112/5 66,6 41 680 2060 11/08
CMS
C8 757 41 91S C8 757 CMS428/11SD ohne 112/5 66,6 41 680 2060 03/12
SD
C8 757 40 C8 757 CMS428/9 SR10 Ø67.1-Ø60.1 114,3/5 60,1 40 680 2250 11/05
10CMS
C8 757 40 C8 757 CMS428/9 SR10 Ø67.1-Ø60.1 114,3/5 60,1 40 690 2208 11/05
10CMS
C8 757 40 C8 757 CMS428/9 SR10 Ø67.1-Ø60.1 114,3/5 60,1 40 720 2115 11/05
10CMS
C8 757 48 10SD C8 757 CMS428/8SD SR10 Ø67.1-Ø60.1 114,3/5 60,1 48 720 2115 03/12
C8 757 40 C8 757 CMS428/9 SR12 Ø67.1-Ø64.1 114,3/5 64,1 40 693 2208 11/05
10CMS
C8 757 40 C8 757 CMS428/9 SR12 Ø67.1-Ø64.1 114,3/5 64,1 40 720 2115 11/05
10CMS
C8 757 48 10SD C8 757 CMS428/8SD SR12 Ø67.1-Ø64.1 114,3/5 64,1 48 690 2208 03/12
C8 757 48 10SD C8 757 CMS428/8SD SR12 Ø67.1-Ø64.1 114,3/5 64,1 48 720 2115 03/12
C8 757 40 C8 757 CMS428/9 SR14 Ø67.1-Ø66.1 114,3/5 66,1 40 710 2141 11/05
10CMS
C8 757 48 10SD C8 757 CMS428/8SD SR14 Ø67.1-Ø66.1 114,3/5 66,1 48 720 2115 03/12
C8 757 40 C8 757 CMS428/9 ohne 114,3/5 67,1 40 680 2251 11/05
10CMS
C8 757 40 C8 757 CMS428/9 ohne 114,3/5 67,1 40 720 2115 11/05
10CMS
C8 757 48 10SD C8 757 CMS428/8SD ohne 114,3/5 67,1 48 680 2251 03/12
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: C8 757
Antragsteller: CMS Automotive Trading GmbH Stand: 08.11.2013
__________________________________________________________________________________________________________________
Seite: 3 von 6
C8 757 48 10SD C8 757 CMS428/8SD ohne 114,3/5 67,1 48 720 2115 03/12
C8 757 35 C8 757 CMS428/10 SRZ11 Ø72.6-Ø67.1 120/5 67,1 35 685 2105 11/05
16CMS
C8 757 35 16SD C8 757 CMS428/10SD SRZ11 Ø72.6-Ø67.1 120/5 67,1 35 685 2105 03/12
C8 757 35 C8 757 CMS428/10 ohne 120/5 72,6 35 660 2178 11/05
16CMS
C8 757 35 C8 757 CMS428/10 ohne 120/5 72,6 35 685 2105 11/05
16CMS
C8 757 35 16SD C8 757 CMS428/10SD ohne 120/5 72,6 35 660 2178 03/12
C8 757 35 16SD C8 757 CMS428/10SD ohne 120/5 72,6 35 685 2105 03/12
I.1. Beschreibung der Sonderräder
Antragsteller : CMS Automotive Trading GmbH
68789 St. Leon-Rot
Hersteller : CMS Automotive Trading GmbH
68789 St. Leon-Rot
Handelsmarke : C8
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10,3 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung C8 757 35 09CMS:
: Außenseite : Innenseite
Hersteller : CMS : --
Handelsmarke : -- : C8
Radtyp : -- : C8 757
Radausführung : -- : C8 757 CMS428/4
Radgröße : -- : 7 1/2 J X 17 H2
Typzeichen : KBA 46572 : --
Einpreßtiefe : -- : ET35
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 11.05
Gießereikennzeichnung : -- : CMS w.w. SD
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : CMS/428
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: C8 757
Antragsteller: CMS Automotive Trading GmbH Stand: 08.11.2013
__________________________________________________________________________________________________________________
Seite: 4 von 6
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Fest.-Tech.-Bericht 366-0646-05-MURD-TB 06.04.2006 TÜV SÜD AUTOMOTIVE
Gutachten-Dauerfestig 12-0881-A00-V01 22.10.2012 TÜV Pfalz
keit
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: C8 757
Antragsteller: CMS Automotive Trading GmbH Stand: 08.11.2013
__________________________________________________________________________________________________________________
Seite: 5 von 6
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 AUDI, SEAT, SKODA, VOLKSWAGEN C8 757 38 53S SD 38 08.11.2013 liegt bei
2 RENAULT C8 757 45 07CMS; C8 757 45 08.11.2013 liegt bei
45 07SD
3 FORD, JAGUAR, LAND ROVER (GB), C8 757 45 07CMS; C8 757 45 08.11.2013 liegt bei
VOLVO 45 07CMS; C8 757 45
07CMS; C8 757 45 07SD;
C8 757 45 07SD; C8 757 45
07SD
4 PEUGEOT, VOLVO C8 757 45 07CMS; C8 757 45 08.11.2013 liegt bei
45 07CMS; C8 757 45
07SD; C8 757 45 07SD
6 AUDI, QUATTRO GmbH, SEAT, SKODA, C8 757 41 91S CMS; C8 41 08.11.2013 liegt bei
VOLKSWAGEN 757 41 91S CMS; C8 757
41 91S SD; C8 757 41 91S
SD
5 AUDI, FORD, SEAT, SKODA, C8 757 35 09CMS; C8 757 35 08.11.2013 liegt bei
VOLKSWAGEN 35 09CMS; C8 757 35
09SD; C8 757 35 09SD
7 AUDI, SEAT, SKODA, VOLKSWAGEN C8 757 48 60S SD 48 08.11.2013 liegt bei
9 AUDI, DAIMLER (D), MERCEDES-BENZ C8 757 41 91S CMS; C8 41 08.11.2013 liegt bei
757 41 91S CMS; C8 757
41 91S SD
8 AUDI, DAIMLER BENZ, DAIMLER (D), C8 757 35 09CMS; C8 757 35 08.11.2013 liegt bei
MERCEDES-BENZ 35 09CMS; C8 757 35
09SD; C8 757 35 09SD
10 SUZUKI, TOYOTA C8 757 40 10CMS; C8 757 40 08.11.2013 liegt bei
40 10CMS; C8 757 40
10CMS
11 SUZUKI, TOYOTA C8 757 48 10SD 48 08.11.2013 liegt bei
12 HONDA C8 757 40 10CMS; C8 757 40 08.11.2013 liegt bei
40 10CMS
13 HONDA C8 757 48 10SD; C8 757 48 48 08.11.2013 liegt bei
10SD
14 AUTOMOBILES DACIA S.A., NISSAN, C8 757 40 10CMS 40 08.11.2013 liegt bei
Nissan International S. A., RENAULT
15 Nissan International S. A., RENAULT C8 757 48 10SD 48 08.11.2013 liegt bei
16 CHRYSLER (USA), CITROEN, DIAMOND, C8 757 40 10CMS; C8 757 40 08.11.2013 liegt bei
FORD, FORD MOTOR, HYUNDAI, 40 10CMS
HYUNDAI MOTOR (CZ), KIA, KIA
MOTORS (SK), MAZDA, MITSUBISHI,
PEUGEOT
17 HYUNDAI, HYUNDAI MOTOR (CZ), KIA, C8 757 48 10SD; C8 757 48 48 08.11.2013 liegt bei
KIA MOTORS (SK), MAZDA 10SD
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: C8 757
Antragsteller: CMS Automotive Trading GmbH Stand: 08.11.2013
__________________________________________________________________________________________________________________
Seite: 6 von 6
18 GM KOREA (ROK), OPEL, SAAB C8 757 35 16CMS; C8 757 35 08.11.2013 liegt bei
35 16SD
19 BMW, BMW AG C8 757 35 16CMS; C8 757 35 08.11.2013 liegt bei
35 16CMS; C8 757 35
16SD; C8 757 35 16SD
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 08.11.2013
HPS
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: Technische Unterlagen Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 08.11.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
Fest.-Tech.-Bericht 366-0646-05-MURD-TB 06.04.2006
Gutachten-Dauerfestigkeit 12-0881-A00-V01 22.10.2012
Nabenkappe C 020 320 04.03.1999
Radbeschreibung C8 757_J428 26.01.2011 14.02.2011
Radbeschreibung Anlage C8 757_J428 07.11.2013
Radbeschreibung (SD) C8 757_J428 14.08.2012
Radmutter D000_394_N36 10.12.1997
Radmutter D000_395_N66 10.12.1997
Radmutter M.12.60.28 13.11.1993
Radmutter 1912132 12.09.2007
Radschraube TP2094-BB43 09.09.1999
Radschraube TP2095-BB13 09.09.1999
Radschraube TP2094-BB50 09.09.1999
Radschraube D000344-BB10 09.09.1999
Radschraube TP2094-BB42 09.09.1999
Radschraube 1714132A 08.10.2002 a/08.07.2004
Radteilzeichnung J428_002 05.12.2005
Radteilzeichnung J428_001 05.12.2005
Radteilzeichnung J428_004 05.12.2005
Radteilzeichnung J428_006 05.12.2005
Radteilzeichnung J428_009 05.12.2005
Radteilzeichnung J428_011_A 12.11.2008 A/16.03.2010
Radteilzeichnung J428_010 05.12.2005
Radteilzeichnung J428_008 05.12.2005
Radzeichnung J428_000_F 05.12.2005 F/03.03.2009
Radzeichnung SD Bl.1-2 301-3101009 07.11.2011 a/03.06.2012
Zentrierring D000_251-E_671 26.01.1995 5/27.02.2003
Zentrierring 72,6-67,1-56,6 01.10.2007
Zentrierring RK66,45-57,1 04.03.2009
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: Allgemeine Hinweise Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 08.11.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 08.11.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 1 von 26
Fahrzeughersteller : AUDI, QUATTRO GmbH, SEAT, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 41
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C8 757 41 91S C8 757 CMS428/11 SR22RKØ66.45- 57,1 Kunststoff 655 2141 04/10
CMS Ø57.1
C8 757 41 91S C8 757 CMS428/11 SR22RKØ66.45- 57,1 Kunststoff 680 2060 04/10
CMS Ø57.1
C8 757 41 91S C8 757 CMS428/11SD SR22RKØ66.45- 57,1 Kunststoff 655 2141 03/12
SD Ø57.1
C8 757 41 91S C8 757 CMS428/11SD SR22RKØ66.45- 57,1 Kunststoff 680 2060 03/12
SD Ø57.1
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 4F; 8J; B5; 8E; 8PB; 8P; 8PA; 8H; 8V; 4B; 4F1
Zubehör : Serienschrauben + Z 95
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 25,6 mm, für
Typ : 8U; 8U1
Zubehör : Z 92
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : B5
120 Nm für Typ : 4B; 4F; 4F1; 8E; 8H; 8J; 8P; 8PA; 8PB; 8V
165 Nm für Typ : 8U erhöhtes Anzugsmoment; 8U1 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AUDI A3 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0456*.. 75 - 118 205/50R17 89 11A; 21P; 22H; 22M; Cabrio; Frontantrieb;
24J; 24M; 51J 10B; 11B; 11G; 11H;
75 - 147 205/50R17 89Y 11A; 21P; 22H; 22M; 12A; 51A; 71K; 723;
24J; 24M; 51J 73C; 74D; 74P; CC3
215/45R17 91 11A; 24J; 24M; 51J
225/45R17 91 11A; 21P; 22H; 22M;
24J; 24M
235/45R17 94 11A; 21P; 22H; 22M;
24J; 24M; 54A
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 100 - 132 225/45R17 51G Limousine;
10B; 11G; 11H; 12K;
51A; 71K; 723; 73C;
74D; 74P; CC3
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 2 von 26
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 135 205/50R17 93 11A; 245; 248; 26B Sportback (4-türig);
215/45R17 91 11A; 26P 2-türig;
225/45R17 91 11A; 245; 248; 26B Allradantrieb;
235/45R17 94 11A; 245; 248; 26B; Frontantrieb;
26N 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D; 74P; 76S;
CC3
Verkaufsbezeichnung: AUDI A3,S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0217*.. 66 - 110 205/50R17 89 11A; 21B; 22L; 22Q; Sportback (4-türig);
8PA e1*2001/116*0418*.. 24J; 24M Schrägheck 2-türig;
8PB e13*2007/46*1082*.. 215/45R17 87W 11A; 24J; 24M; 5ET 10B; 11B; 11G; 11H;
66 - 147 205/50R17 93 11A; 21B; 22L; 22Q; 12A; 51A; 573; 71K;
24J; 24M 723; 73C; 74D; 74P;
215/45R17 91 11A; 24J; 24M CC3
66 - 184 225/45R17 91 11A; 21B; 22L; 22Q;
24J; 24M
235/45R17 93 11A; 21B; 22L; 22Q;
24C; 24M
66 - 195 205/50R17 11A; 21B; 22L; 22Q;
24J; 24M; 51G; 52J
225/45R17 91 11A; 21B; 22L; 22Q;
M+S 24J; 24M; 52J
235/45R17 93 11A; 21B; 22L; 22Q;
24C; 24M; 52J
Verkaufsbezeichnung: AUDI A4, AUDI S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B5 e1*93/81*0013*.., 81 - 92 215/45R17 87 5ET Kombi; Limousine;
e1*98/14*0013*.. 225/45R17-90 11A; 367 Allradantrieb;
110 - 132 215/45R17 nicht für TDI V6; 5ET; 10B; 11B; 11G; 11H;
631 12A; 51A; 71K; 723;
110 - 142 225/45R17 11A; 367; 631 73C; 74D; 74P; CC3
B5 e1*93/81*0013*.., 55 - 92 215/45R17 87 11A; 22B; 367 Kombi; Limousine;
e1*98/14*0013*.. 110 - 132 215/45R17 nicht für TDI V6; 11A; Frontantrieb;
22B; 367; 5ET; 631 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D; 74P; CC3
Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.., 96 - 125 205/50R17 89W 5FM; 51J Cabrio;
e1*98/14*0177*.. 96 - 162 225/45R17 91 51J 10B; 11B; 11G; 11H;
96 - 188 225/45R17 51G; 51J; 52J 12A; 51A; 573; 71K;
235/45R17 93 723; 729; 73C; 74D;
74P; CC3
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 3 von 26
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu ReifenAuflagen
8E e1*2001/116*0151*.. 75 - 110 215/45R17 87W Frontantrieb; 5ET; 51J
ab
75 - 120 205/50R17 89W 5FM; 51J e1*2001/116*0151*10;
75 - 188 225/45R17 91 AFI; 51J Kombi; Limousine;
235/45R17 51G 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
723; 729; 73C; 74D;
74P; 76S; CC3
8E e1*2001/116*0151*.., 74 - 110 215/45R17 87W Frontantrieb; 5ET; 51J nur bis
e1*98/14*0151*.. 74 - 125 205/50R17 89W 5FM; 51J e1*2001/116*0151*09;
74 - 162 225/45R17 91 51J Kombi; Limousine;
235/45R17 51G 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
723; 729; 73C; 74D;
74P; 76S; CC3
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*2001/116*0051*.., 85 - 162 225/45R17 91 5GG ab e1*98/14*0051*17;
e1*98/14*0051*.. 235/45R17 93 11A; 24M Serienbereifung ohne
215/55R16; breite
Achsen; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74D; 74P;
AF5; AF8; CC3
4B e1*2001/116*0051*.., 110 - 184 225/45R17 91 nicht Allroad; nicht
e1*98/14*0051*.. 235/45R17 93 für gepanzerte Fz; ab
e1*98/14*0051*17;
Serienbereifung mit
215/55R16; schmale
Achsen; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74D; 74P;
AF6; AF8; CC3
4B e1*2001/116*0051*.., 85 - 162 225/45R17 91 ab e1*98/14*0051*17;
e1*98/14*0051*.. 235/45R17 93 11A; 24M Serienbereifung mit
215/55R16; schmale
Achsen; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74D; 74P;
AF6; AF8; CC3
4B e1*2001/116*0051*.., 110 - 184 225/45R17 91 nicht Allroad; nicht
e1*98/14*0051*.. 235/45R17 93 11A; 24M für gepanzerte Fz; ab
e1*98/14*0051*17;
Serienbereifung ohne
215/55R16; breite
Achsen; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74D; 74P;
AF5; AF8; CC3
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________

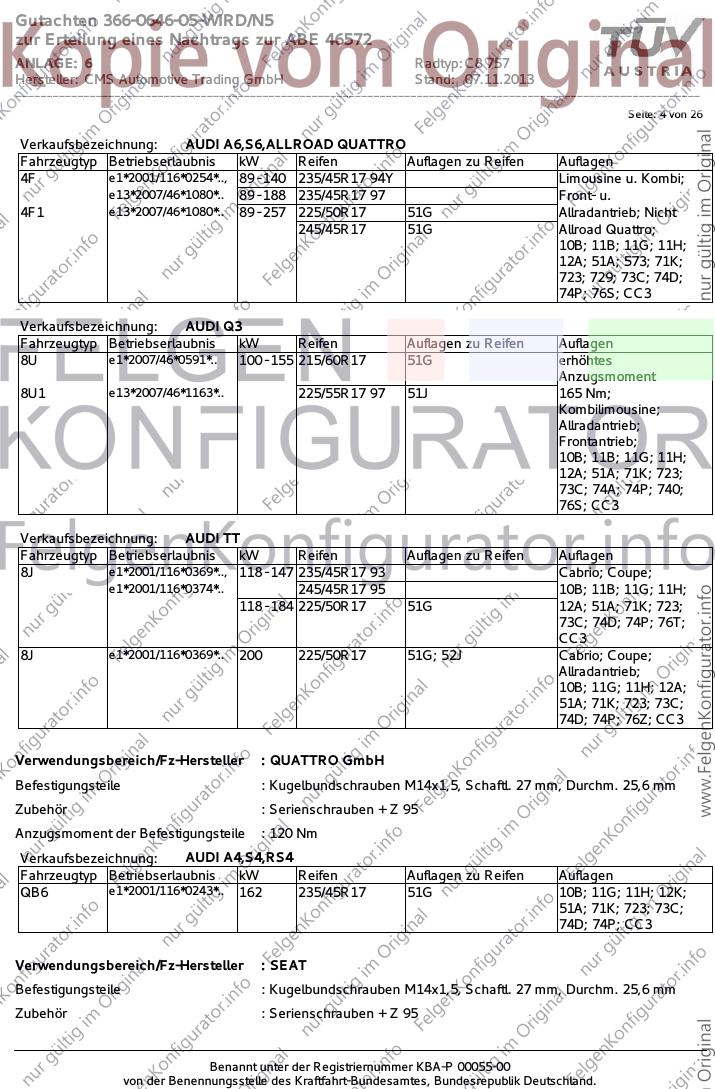

Seite: 4 von 26
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 89 - 140 235/45R17 94Y Limousine u. Kombi;
e13*2007/46*1080*.. 89 - 188 235/45R17 97 Front- u.
4F1 e13*2007/46*1080*.. 89 - 257 225/50R17 51G Allradantrieb; Nicht
245/45R17 51G Allroad Quattro;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
723; 729; 73C; 74D;
74P; 76S; CC3
Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0591*.. 100 - 155 215/60R17 51G erhöhtes
Anzugsmoment
8U1 e13*2007/46*1163*.. 225/55R17 97 51J 165 Nm;
Kombilimousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74P; 740;
76S; CC3
Verkaufsbezeichnung: AUDI TT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.., 118 - 147 235/45R17 93 Cabrio; Coupe;
e1*2001/116*0374*.. 245/45R17 95 10B; 11B; 11G; 11H;
118 - 184 225/50R17 51G 12A; 51A; 71K; 723;
73C; 74D; 74P; 76T;
CC3
8J e1*2001/116*0369*.. 200 225/50R17 51G; 52J Cabrio; Coupe;
Allradantrieb;
10B; 11G; 11H; 12A;
51A; 71K; 723; 73C;
74D; 74P; 76Z; CC3
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serienschrauben + Z 95
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A4,S4,RS4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QB6 e1*2001/116*0243*.. 162 235/45R17 51G 10B; 11G; 11H; 12K;
51A; 71K; 723; 73C;
74D; 74P; CC3
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serienschrauben + Z 95
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________

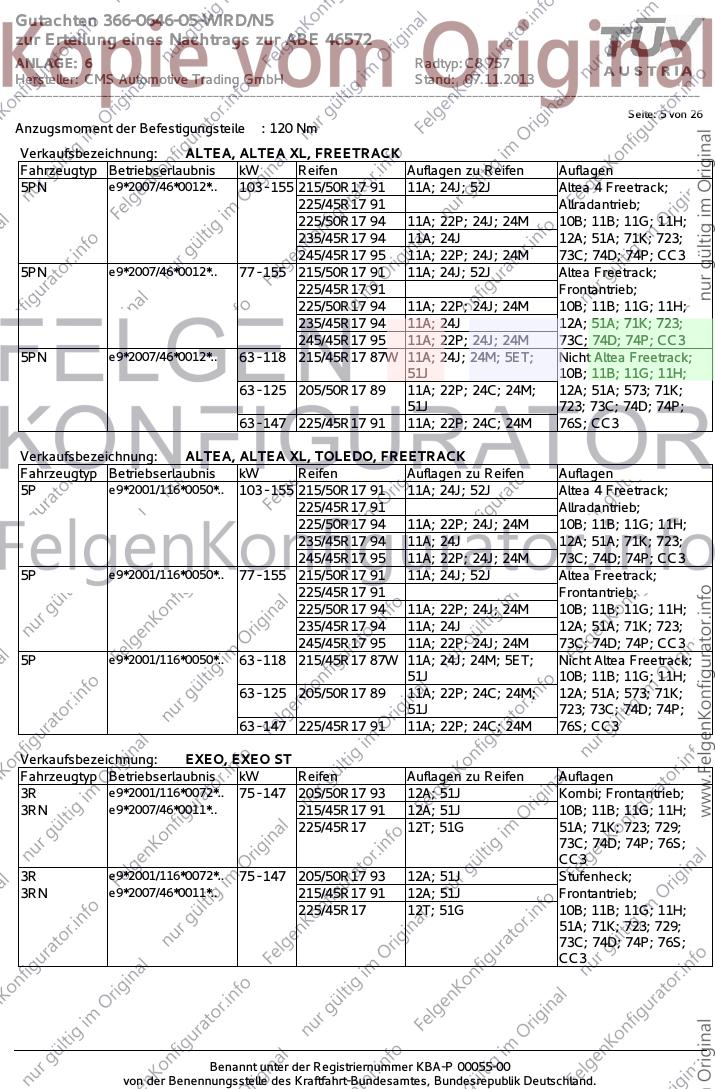

Seite: 5 von 26
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 103 - 155 215/50R17 91 11A; 24J; 52J Altea 4 Freetrack;
225/45R17 91 Allradantrieb;
225/50R17 94 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24J 12A; 51A; 71K; 723;
245/45R17 95 11A; 22P; 24J; 24M 73C; 74D; 74P; CC3
5PN e9*2007/46*0012*.. 77 - 155 215/50R17 91 11A; 24J; 52J Altea Freetrack;
225/45R17 91 Frontantrieb;
225/50R17 94 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24J 12A; 51A; 71K; 723;
245/45R17 95 11A; 22P; 24J; 24M 73C; 74D; 74P; CC3
5PN e9*2007/46*0012*.. 63 - 118 215/45R17 87W 11A; 24J; 24M; 5ET; Nicht Altea Freetrack;
51J 10B; 11B; 11G; 11H;
63 - 125 205/50R17 89 11A; 22P; 24C; 24M; 12A; 51A; 573; 71K;
51J 723; 73C; 74D; 74P;
63 - 147 225/45R17 91 11A; 22P; 24C; 24M 76S; CC3
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 103 - 155 215/50R17 91 11A; 24J; 52J Altea 4 Freetrack;
225/45R17 91 Allradantrieb;
225/50R17 94 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24J 12A; 51A; 71K; 723;
245/45R17 95 11A; 22P; 24J; 24M 73C; 74D; 74P; CC3
5P e9*2001/116*0050*.. 77 - 155 215/50R17 91 11A; 24J; 52J Altea Freetrack;
225/45R17 91 Frontantrieb;
225/50R17 94 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24J 12A; 51A; 71K; 723;
245/45R17 95 11A; 22P; 24J; 24M 73C; 74D; 74P; CC3
5P e9*2001/116*0050*.. 63 - 118 215/45R17 87W 11A; 24J; 24M; 5ET; Nicht Altea Freetrack;
51J 10B; 11B; 11G; 11H;
63 - 125 205/50R17 89 11A; 22P; 24C; 24M; 12A; 51A; 573; 71K;
51J 723; 73C; 74D; 74P;
63 - 147 225/45R17 91 11A; 22P; 24C; 24M 76S; CC3
Verkaufsbezeichnung: EXEO, EXEO ST
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3R e9*2001/116*0072*.. 75 - 147 205/50R17 93 12A; 51J Kombi; Frontantrieb;
3RN e9*2007/46*0011*.. 215/45R17 91 12A; 51J 10B; 11B; 11G; 11H;
225/45R17 12T; 51G 51A; 71K; 723; 729;
73C; 74D; 74P; 76S;
CC3
3R e9*2001/116*0072*.. 75 - 147 205/50R17 93 12A; 51J Stufenheck;
3RN e9*2007/46*0011*.. 215/45R17 91 12A; 51J Frontantrieb;
225/45R17 12T; 51G 10B; 11B; 11G; 11H;
51A; 71K; 723; 729;
73C; 74D; 74P; 76S;
CC3
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 6 von 26
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 63 - 155 205/50R17 89 11A; 22P; 24J; 24M; Schrägheck;
51J Frontantrieb;
215/45R17 87Y 11A; 22P; 24J; 24M; 10B; 10S; 11B; 11G;
5ET; 51J 11H; 12A; 51A; 71K;
215/45R17 91 11A; 22P; 24J; 24M; 723; 73C; 74D; 74P;
51J 76S; CC3
225/45R17 91 11A; 22P; 24J; 24M
235/45R17 94 11A; 21B; 22F; 24C;
24D
Verkaufsbezeichnung: LEON / LEON SC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 63 - 135 205/45R17 88 ab
e9*2007/46*0094*01;
205/50R17 89 11A; 245; 248; 26P; nicht Leon ST; 3-
27H türig; 5-türig;
215/45R17 87 11A; 245; 248; 26P Frontantrieb;
225/45R17 91 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
27H 12A; 51A; 76S; CC3
235/45R17 94 11A; 245; 248; 26P;
27H
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 5E (ab e11*2007/46*0243*01)
Zubehör : Serienschrauben + Z 95
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 3T; 1Z; 5L
Zubehör : Serienschrauben + Z 95
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.., 55 - 118 205/50R17 89W 11A; 22Q; 24J; 24M; Limousine;
e11*2007/46*0012*.. 5FM; 51J Frontantrieb;
215/45R17 91 11A; 22P; 24J; 51J 10B; 11B; 11G; 11H;
55 - 147 225/45R17 91 11A; 22Q; 24J; 24M 12A; 51A; 573; 71K;
235/45R17 93 11A; 22H; 22Q; 24C; 723; 73C; 74D; 74P;
24M CC3
1Z e11*2001/116*0230*.., 103 - 118 205/50R17 91 11A; 24J; 52J Nur Octavia Scout;
e11*2007/46*0012*..
205/55R17 91 11A; 22M; 22P; 24J; 10B; 11B; 11G; 11H;
52J 12A; 51A; 71K; 723;
215/50R17 91 11A; 22M; 22P; 24J; 73C; 74D; 74P; CC3
24M; 52J
225/45R17 91 11A; 24J; 52J
225/50R17 94 11A; 22M; 22P; 24J;
24M
235/45R17 94 11A; 22M; 22P; 24J;
24M
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 7 von 26
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.., 55 - 118 205/50R17 89W 11A; 22L; 22Q; 24J; Nicht Octavia Scout;
e11*2007/46*0012*.. 24M; 5FM; 51J Kombi; Allradantrieb;
215/45R17 91 11A; 22M; 22P; 24J; Frontantrieb;
51J 10B; 11B; 11G; 11H;
55 - 147 205/50R17 93 11A; 22L; 22Q; 24J; 12A; 51A; 573; 71K;
M+S 24M; 5FM; 51J; 52J 723; 73C; 74D; 74P;
225/45R17 91 11A; 22L; 22Q; 24J; CC3
24M
235/45R17 93 11A; 22H; 22L; 22Q;
24C; 24M
5E e11*2007/46*0243*.. 63 - 162 205/45R17 88 ab
205/50R17 89 11A; 27I e11*2007/46*0243*01;
215/45R17 87 11A; 27I Kombi; Limousine;
225/45R17 91 11A; 27I Frontantrieb;
235/45R17 94 11A; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D; 74P; 76S;
CC3
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 77 - 191 225/45R17 94 11A; 24J; 24M Stufenheck;
e11*2007/46*0014*..
235/45R17 94 11A; 21P; 24J; 24M Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
723; 729; 73C; 74D;
74P; 76S; CC3
3T e11*2001/116*0326*.., 77 - 191 205/50R17 93Y 11A; 245; 51J Kombi; Allradantrieb;
e11*2007/46*0014*..
225/45R17 94 11A; 245 Frontantrieb;
235/45R17 94 11A; 21P; 245; 248 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
723; 729; 73C; 74D;
74P; 76S; CC3
Verkaufsbezeichnung: YETI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5L e11*2007/46*0010*.., 77 - 125 205/50R17 51G; 52J Allradantrieb;
e11*2007/46*0034*.. 215/50R17 95 24N; 51J Frontantrieb;
215/55R17 94 24N; 51J 10B; 11B; 11G; 11H;
225/45R17 94 12A; 51A; 573; 71K;
225/50R17 94 11A; 24J; 248 723; 729; 73C; 74D;
235/45R17 94 24N 74P; CC3
245/45R17 95 11A; 24J; 248
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serienschrauben + Z 95
Anzugsmoment der Befestigungsteile : 120 Nm
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 8 von 26
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 51 - 125 205/50R17 93 11A; 22B; 24C; 24D Nicht Caddy Maxi; nur
2KN e1*2007/46*0217*.., 215/45R17 91 11A; 22I; 24J; 24M; bis
L320 5GG WV2ZZZ2K?8?052800;
kurzer Radstand;
225/45R17 90 11A; 22B; 24C; 24D; Frontantrieb;
5GA 10B; 11B; 11G; 11H;
225/45R17 94 11A; 22B; 24C; 24D 12A; 51A; 71K; 723;
235/45R17 93 11A; 22B; 24C; 24D 73C; 74D; 74P; CC3
2K e1*2001/116*0252*.. 62 - 125 205/50R17 93 11A; 24J; 24M; 5HA Nur Caddy Maxi;
2KN e1*2007/46*0217*.., 215/45R17 91 11A; 24J; 24M; 5GG langer Radstand;
L320 225/45R17 91 11A; 24J; 24M; 5GG Frontantrieb;
225/45R17 94 11A; 24J; 24M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 22I; 24C; 24M 12A; 51A; 71K; 723;
73C; 74D; 74P; CC3
2K e1*2001/116*0252*.. 62 - 103 215/45R17 91 11A; 22H; 244; 245; kurzer Radstand;
2KN e1*2007/46*0217*.., 5GG langer Radstand;
L320 225/45R17 91 11A; 22H; 241; 244; Allradantrieb;
246; 5GG 10B; 11B; 11G; 11H;
62 - 125 205/50R17 93 11A; 22H; 241; 244; 12A; 51A; 71K; 723;
246 73C; 74D; 74P; CC3
225/45R17 94 11A; 22H; 241; 244;
246
2K e1*2001/116*0252*.. 51 - 125 205/50R17 93 VB0; 11A; 22H; 24D; Nicht Caddy Maxi; ab
2KN e1*2007/46*0217*.., 24J WV2ZZZ2K?8?052801;
L320 215/45R17 91 VB0; 11A; 22H; 24J; kurzer Radstand;
24M; 5GG Frontantrieb;
225/45R17 91 VB0; 11A; 22H; 24D; 10B; 11B; 11G; 11H;
24J; 5GG 12A; 51A; 71K; 723;
225/45R17 94 VB0; 11A; 22H; 24D; 73C; 74D; 74P; CC3;
24J VB2
235/45R17 93 VB0; 11A; 22F; 24D;
24J
2K e1*2001/116*0252*.. 51 - 125 205/50R17 93 11A; 22I; 24J; 24M Nicht Caddy Maxi; ab
2KN e1*2007/46*0217*.., 215/45R17 91 11A; 22I; 24J; 24M; WV2ZZZ2K?8?052801;
L320 5GG kurzer Radstand;
225/45R17 91 11A; 22I; 24J; 24M; Frontantrieb;
5GG 10B; 11B; 11G; 11H;
225/45R17 94 11A; 22I; 24J; 24M 12A; 51A; 71K; 723;
235/45R17 93 VB0; 11A; 22H; 24J; 73C; 74D; 74P; CC3;
24M VB1
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 147 215/45R17 87W Cabrio; Frontantrieb;
215/45R17 91 10B; 11B; 11G; 11H;
225/45R17 91 11A; 22M 12A; 51A; 71K; 723;
85 - 184 205/50R17 11A; 22M; 51G; 52J 73C; 74D; 74P; 76S;
235/45R17 94 11A; 21P; 22M; 22P; CC3
24M
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 9 von 26
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 110 215/45R17 87 11A; 26P; 27H nur Golf 7; ab
AUV e1*2007/46*0627*.. 63 - 169 205/45R17 88 e1*2007/46*0623*01;
205/50R17 89 11A; 245; 26P; 27H ab
e1*2007/46*0627*01;
225/45R17 91 11A; 245; 26P; 27H Kombilimousine;
235/45R17 94 11A; 245; 248; 26P; Schrägheck;
27H Allradantrieb;
135 - 169 215/45R17 87Y 11A; 26P; 27H Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D; 74P; 76S;
CC3
AU e1*2007/46*0623*.. 63 - 81 205/45R17 88 nur Golf 7; ab
AUV e1*2007/46*0627*.. 205/50R17 89 11A; 245; 248; 26P; e1*2007/46*0623*01;
27H ab
e1*2007/46*0627*01;
215/45R17 87 11A; 245; 248; 26P; Kombilimousine;
27H Schrägheck;
225/45R17 91 11A; 245; 248; 26P; Frontantrieb;
27H Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D; 74P; 76S;
CC3
235/45R17 94 11A; 245; 248; 26P;
27H
1K e1*2001/116*0242*.. 77 - 118 215/45R17 87W 11A; 21S; 24J; 26P; Cabrio; Frontantrieb;
27H; 5ET 10B; 11B; 11G; 11H;
77 - 155 205/50R17 93 11A; 21T; 24J; 248; 12A; 51A; 71K; 723;
26P; 27H 729; 73C; 74D; 74P;
215/45R17 91 11A; 21S; 24J; 26P; 76S; CC3
27H
225/45R17 91 11A; 21T; 24J; 248;
26P; 27H
235/45R17 94 11A; 21T; 241; 246;
248; 26P; 27H
1K e1*2001/116*0242*.. 188 - 199 205/50R17 11A; 22H; 22Q; 24J; Nur Golf R (6er); ab
24M; 51G e1*2001/116*0242*25;
215/45R17 91 11A; 22H; 22P; 24J; Schrägheck;
24M; 51J Allradantrieb;
225/45R17 91 11A; 22H; 22Q; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 573; 71K;
235/45R17 94 11A; 21P; 22H; 22Q; 723; 729; 73C; 74D;
24C; 24D 74P; 76S; CC3
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 10 von 26
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 55 - 110 205/50R17 89 11A; 22P; 24J; 24M; Nur Golf 5; nur bis
51J e1*2001/116*0242*24;
55 - 147 215/45R17 87W 11A; 22P; 24J; 24M; Allradantrieb;
5ET; 51J Frontantrieb;
55 - 169 205/50R17 89W 11A; 22P; 24J; 24M; 10B; 11B; 11G; 11H;
51J 12A; 51A; 573; 71K;
55 - 184 225/45R17 90 11A; 22P; 24J; 24M 723; 73C; 74D; 74P;
235/45R17 93 11A; 21B; 22F; 24C; CC3
24D
1K e1*2001/116*0242*.., 59 - 125 215/45R17 87W 11A; 22P; 24J; 24M; Nur Golf 6; ab
e1*2007/46*0490*.. 5ET e1*2001/116*0242*25;
59 - 173 205/50R17 11A; 22H; 22P; 24J; Schrägheck;
24M; 51G Frontantrieb;
215/45R17 91 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/45R17 91 11A; 22H; 22P; 24J; 12A; 51A; 71K; 723;
24M 73C; 74D; 74P; 76S;
235/45R17 94 11A; 21P; 22H; 22P; CC3
24C; 24D
1K e1*2001/116*0242*.. 103 205/50R17 89 11A; 22H; 22Q; 24J; Nur Golf 6; ab
24M; 51J e1*2001/116*0242*25;
215/45R17 91 11A; 22H; 22P; 24J; Schrägheck;
24M; 51J Allradantrieb;
225/45R17 91 11A; 22H; 22Q; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 573; 71K;
235/45R17 94 11A; 21P; 22H; 22Q; 723; 73C; 74D; 74P;
24C; 24D 76S; CC3
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.., 59 - 118 205/50R17 89 11A; 21P; 22M; 24J; Nur Golf Plus 6; Ab
e1*2007/46*0491*.. 248; 51J e1*2001/116*0304*14;
205/50R17 93 11A; 21P; 22M; 24J; Frontantrieb;
248; 52J 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21P; 22M; 24J; 12A; 51A; 573; 71K;
248; 51J 723; 73C; 74D; 74P;
225/45R17 91 11A; 21P; 22M; 24J; 76S; CC3
248
235/45R17 94 11A; 21P; 22H; 22L;
24C; 244
1KP e1*2001/116*0304*.. 75 - 103 205/50R17 89 11A; 21P; 22H; 22M; Nur CrossGolf 6; Ab
24J; 248 e1*2001/116*0304*21;
215/45R17 87 11A; 21P; 22H; 22M; Frontantrieb;
5ET 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21P; 22H; 22M 12A; 51A; 573; 71K;
225/45R17 91 11A; 21P; 22H; 22M; 723; 73C; 74D; 74P;
24J; 248 CC3
235/45R17 94 11A; 21P; 22H; 22M;
24J; 248
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 11 von 26
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 55 - 110 215/45R17 87 11A; 22P; 24J; 24M; Nicht CrossGolf; Nur
5ET; 51J Golf Plus; Nur bis
55 - 125 205/50R17 89 11A; 22P; 24J; 24M; e1*2001/116*0304*13;
51J Frontantrieb;
215/45R17 91 11A; 22P; 24J; 24M; 10B; 11B; 11G; 11H;
51J 12A; 51A; 573; 71K;
225/45R17 90 11A; 22P; 24J; 24M 723; 73C; 74D; 74P;
235/45R17 93 VF7; 11A; 22P; 24J; CC3
24M
1KP e1*2001/116*0304*.. 75 - 103 205/50R17 89 11A; 21P; 22H; 22M; Nur CrossGolf; Nur
24J; 24M bis
215/45R17 87 11A; 21P; 22H; 22M; e1*2001/116*0304*13;
24M; 5ET Frontantrieb;
215/45R17 91 11A; 21P; 22H; 22M; 10B; 11B; 11G; 11H;
24M 12A; 51A; 573; 71K;
225/45R17 91 11A; 21P; 22H; 22M; 723; 73C; 74D; 74P;
24J; 24M CC3
235/45R17 94 11A; 21P; 22H; 22M;
24J; 24M
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 155 205/50R17 89 11A; 21P; 24J; 248; Nur Jetta
270 (Stufenheck);
215/45R17 91 11A; 21P; 245; 248; Frontantrieb;
270 10B; 11B; 11G; 11H;
215/50R17 91 11A; 21P; 24J; 248; 12A; 51A; 573; 71K;
271 723; 729; 73C; 74D;
225/45R17 91 11A; 21P; 24J; 248; 74P; 76S; CC3
270
235/45R17 94 11A; 21P; 24J; 248;
271
16 e1*2007/46*0539*.. 77 - 147 215/50R17 91 Beetle (Schrägheck);
215/55R17 94 Beetle Cabrio;
225/50R17 94 11A; 26P; 27I Frontantrieb;
235/45R17 94 10B; 11B; 11G; 11H;
245/45R17 95 11A; 27I; 57F; 67R; 12A; 51A; 71K; 723;
67T 729; 73C; 74D; 74P;
76S; CC3
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 75 - 103 215/45R17 87 11A; 21B; 22H; 22L; GOLF (Variant); nur
24J; 24M; 51J bis
75 - 147 205/50R17 89 11A; 21B; 22H; 22L; e1*2001/116*0328*14;
24J; 24M Frontantrieb;
215/45R17 87W 11A; 21B; 22H; 22L; 10B; 11B; 11G; 11H;
24J; 24M; 51J 12A; 51A; 71K; 723;
225/45R17 91 11A; 21B; 22H; 22L; 73C; 74D; 74P; CC3
24J; 24M
235/45R17 93 11A; 21B; 21N; 22F;
22L; 24C; 24D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 12 von 26
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 77 205/50R17 89 11A; 21B; 22H; 22L; GOLF 6 (Variant); ab
24J; 24M; 51J e1*2001/116*0328*15;
215/45R17 87W 11A; 21B; 22H; 22L; Allradantrieb;
24J; 24M; 5ET; 51J 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21B; 22H; 22L; 12A; 51A; 573; 71K;
24J; 24M; 51J 723; 729; 73C; 74D;
225/45R17 91 11A; 21B; 22H; 22L; 74P; CC3
24J; 24M
235/45R17 93 11A; 21B; 21N; 22F;
22L; 24C; 24D
1KM e1*2001/116*0328*.., 59 - 118 205/50R17 89 11A; 21B; 22H; 22L; GOLF 6 (Variant); ab
e1*2007/46*0492*.. 24J; 24M; 51J e1*2001/116*0328*15;
215/45R17 87W 11A; 21B; 22H; 22L; Frontantrieb;
24J; 24M; 5ET; 51J 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21B; 22H; 22L; 12A; 51A; 71K; 723;
24J; 24M; 51J 729; 73C; 74D; 74P;
225/45R17 91 11A; 21B; 22H; 22L; CC3
24J; 24M
235/45R17 93 11A; 21B; 21N; 22F;
22L; 24C; 24D
1KM e1*2001/116*0328*.. 75 - 147 205/50R17 89 11A; 21B; 22H; 22L; JETTA (Limousine);
24J; 24M Frontantrieb;
215/45R17 87W 11A; 21B; 22H; 22L; 10B; 11B; 11G; 11H;
24J; 24M; 51J 12A; 51A; 71K; 723;
225/45R17 90 11A; 21B; 22H; 22L; 73C; 74D; 74P; CC3
24J; 24M
235/45R17 93 11A; 21B; 21N; 22F;
22L; 24C; 24D
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.. 77 - 100 205/50R17 89 11A; 22M; 22P Nicht Passat Alltrack
3C e1*2001/116*0307*.., 77 - 155 215/45R17 91 11A; 22P (Cross); ab
e1*2007/46*0502*.., 225/45R17 91 11A; 22M; 22P e1*2001/116*0307*24;
e1*2007/46*0547*.. 77 - 220 205/50R17 11A; 22M; 22P; 51G Kombi; Limousine;
205/50R17 93 11A; 22M; 22P Allradantrieb;
225/45R17 91Y 11A; 22M; 22P Frontantrieb;
235/45R17 94 11A; 21P; 22M; 22Q; 10B; 11B; 11G; 11H;
245; 248 12A; 51A; 573; 71K;
723; 73C; 74D; 74P;
CC3
3C e1*2001/116*0307*.., 103 - 155 205/50R17 93 Nur Passat Alltrack
e1*2007/46*0502*.., 205/55R17 91W (Cross);
e1*2007/46*0547*.. 215/45R17 91W 10B; 11B; 11G; 11H;
215/50R17 91W 12A; 51A; 573; 71K;
225/45R17 91W 723; 729; 73C; 74D;
235/45R17 94 74P; 76S; CC3
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 13 von 26
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2001/116*0307*.. 75 - 110 205/50R17 89 11A; 22M; 22P nur bis
75 - 147 205/50R17 93 11A; 22M; 22P e1*2001/116*0307*23;
215/45R17 91 11A; 22P Kombi; Limousine;
225/45R17 91 11A; 22M; 22P Allradantrieb;
235/45R17 93 11A; 21P; 22M; 22Q; Frontantrieb;
24J; 24M 10B; 11B; 11G; 11H;
75 - 220 205/50R17 11A; 22M; 22P; 51G 12A; 51A; 573; 71K;
225/45R17 91 11A; 22M; 22P 723; 73C; 74D; 74P;
M+S
235/45R17 94 11A; 21P; 22M; 22Q; CC3
24J; 24M
Verkaufsbezeichnung: PASSAT CC, CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3CC e1*2001/116*0468*.. 100 - 147 225/45R17 91W 12A Limousine;
100 - 220 205/50R17 12R; 51G Allradantrieb;
225/45R17 91Y 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 723;
729; 73C; 74D; 74P;
CC3
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 81 - 155 225/55R17 97 51J Allradantrieb;
e1*2007/46*0487*.. 225/60R17 99 51J Frontantrieb;
235/55R17 99 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D; 74P; CC3
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1t DE*2007/46*0506*.., 66 - 103 205/50R17 89 11A; 24J; 24M; 5FM nicht CrossTouran;
e1*2007/46*0506*.. 66 - 130 205/50R17 93 11A; 24J; 24M 10B; 11B; 11G; 11H;
1T e1*2001/116*0211*.., 215/45R17 91 11A; 24J; 24M; 5GG 12A; 51A; 71K; 723;
e1*2007/46*0357*.. 215/45R17 91W 11A; 24J; 24M; 5GG 73C; 74D; 74P; CC3
225/45R17 11A; 24J; 24M; 51G
225/45R17 91 11A; 24J; 24M; 5GG
235/45R17 93 11A; 24C; 24D
1t DE*2007/46*0506*.., 75 - 130 205/50R17 91 11A; 24J; 52J nur CrossTouran;
e1*2007/46*0506*.. 225/45R17 91 11A; 24J; 52J 10B; 11B; 11G; 11H;
1T e1*2001/116*0211*.., 12A; 51A; 71K; 723;
e1*2007/46*0357*.. 73C; 74D; 74P; 76U;
76Z; CC3
Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3B e1*95/54*0043*.., 66 - 92 215/45R17 87 11A; 24J Kombi; Limousine;
e1*98/14D0043*.., 225/45R17-90 11A; 22B; 22D; 24J Frontantrieb;
e1*98/14*0043*.. 66 - 142 215/45R17 91 11A; 24J 10B; 11B; 11G; 11H;
110 - 142 225/45R17-90W 11A; 22B; 22D; 24J 12A; 51A; 71K; 723;
73C; 74D; 74P; CC3
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 14 von 26
Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3B e1*95/54*0043*.., 81 - 92 225/45R17-90 11A; 22B; 22D; 24J Kombi; Limousine;
e1*98/14D0043*.., 110 - 142 225/45R17-90W 11A; 22B; 22D; 24J Allradantrieb;
e1*98/14*0043*.. 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D; 74P; CC3
3BS e1*2001/116*0173*.., 202 205/50R17 51G; 52J 10B; 11G; 11H; 12A;
e1*98/14*0173*.. 225/45R17 51G 51A; 71K; 723; 73C;
74D; 74P; CC3
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis bzw.
der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist dann
nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 15 von 26
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22D) Durch Nacharbeit der hinteren Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-
Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04
fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-
Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 16 von 26
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24N) Die Radabdeckung an Achse 2 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 17 von 26
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der Rad/Reifen-
Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04
fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang
/ Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der Rad/Reifen-
Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04
fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang
/ Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der EG-
Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der Loadindex,
das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der Fahrzeugpapiere, die
Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu
beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 18 von 26
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
67R) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/50R17
Hinterachse: 245/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/50R17
Hinterachse: 245/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 19 von 26
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
AF5) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (breite Hinterachse) nicht serienmäßig vom Fahrzeughersteller in den
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AF6) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (schmale Hinterachse) serienmäßig vom Fahrzeughersteller in den
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AF8) Die Verwendung der Sonderräder ist nicht zulässig an Fahrzeugausführungen mit Bremsscheibe an der
Vorderachse (Durchmesser 320 mm, Dicke 30 mm) in Verbindung mit dem Bremssattel Typ HP2 16".
AFI) Die Verwendung dieser Reifengröße ist an Fahrzeugen mit 6-Zylinder-Motoren nur mit M+S-Profil
zulässig.
CC3) Nur zulässig für Räder ab Gießdatum 04/10 mit Kennzeichnung auf der Radinnenseite.
VB0) Diese Reifengröße ist nur zulässig an Fahrzeugen mit leicht auftragender Türinnenverkleidung
(Überstand über den unteren Längsrahmen der seitlichen Schiebetür weniger als 3mm) der seitlichen
Schiebetüren. Bei Fahrzeugen mit stark auftragender Türinnenverkleidung ist die Freigängigkeit der
Schiebetür zu prüfen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 20 von 26
VB1) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit 15 Zoll-Bereifung (schmale
Hinterachse).
VB2) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit 16 Zoll-Bereifung (breite
Hinterachse).
VF7) Durch Entfernen der Schraube und des Clips zur Befestigung des Innenkotflügels oben in der Mitte des
vorderen Radhauses und durch Klemmen des Kunststoffinnenkotflügels hinter die obere mittlere
Befestigungslasche ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 21 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3, S3
Variante(n): Frontantrieb, 2-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 400 y = 400 VA
26B x = 400 y = 400 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
27F x = 400 y = 400 30 HA
27H x = 400 y = 400 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 22 von 26
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 25 HA
27H x = 400 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 23 von 26
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e11*2007/46*0243*..
Handelsbez.: SKODA OCTAVIA
Variante(n): ab e11*2007/46*0243*01, Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 220 y = 275 VA
26P x = 170 y = 225 VA
27B x = 170 y = 250 HA
27I x = 120 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 220 y = 275 30 VA
26N x = 220 y = 275 30 VA
27F x = 170 y = 250 30 HA
27H x = 170 y = 250 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 24 von 26
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AU
Genehm.Nr.: e1*2007/46*0623*..
Handelsbez.: GOLF
Variante(n): Allradantrieb, Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 30 HA
27H x = 400 y = 310 8 HA
26J x = 300 y = 300 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 25 von 26
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1K
Genehm.Nr.: e1*2001/116*0242*..
Handelsbez.: GOLF
Variante(n): Cabrio, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 380 16 VA
26N x = 280 y = 380 8 VA
27F x = 260 y = 310 36 HA
27H x = 260 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0646-05-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46572
ANLAGE: 6 Radtyp: C8 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.11.2013
_______________________________________________________________________________________________________________
Seite: 26 von 26
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 16
Genehm.Nr.: e1*2007/46*0539*..
Handelsbez.: JETTA, BEETLE
Variante(n): Frontantrieb, Nur Beetle (Schrägheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 250 y = 300 VA
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 18,5 VA
26N x = 300 y = 350 8 VA
27F x = 350 y = 300 26,5 HA
27H x = 350 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
