ABE: 47984
Design:
C 18
Radnummer:
C18 757 35 91S
Daten:
7,5x17" ET35 LK5/112/66.6
CMS 591/12
CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de

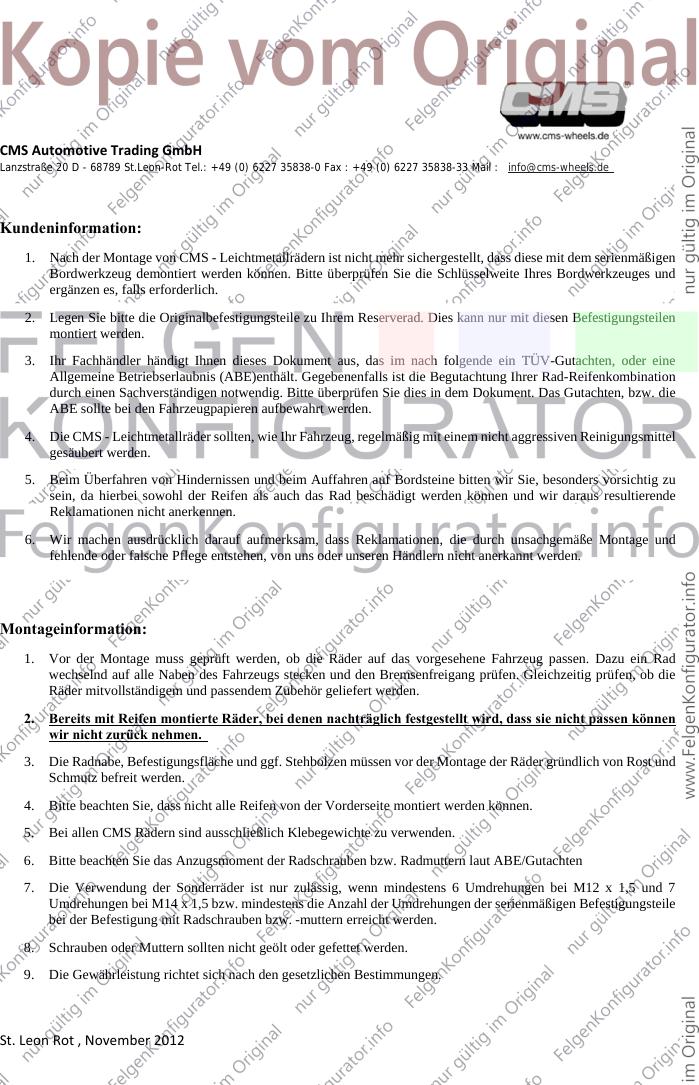

Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg

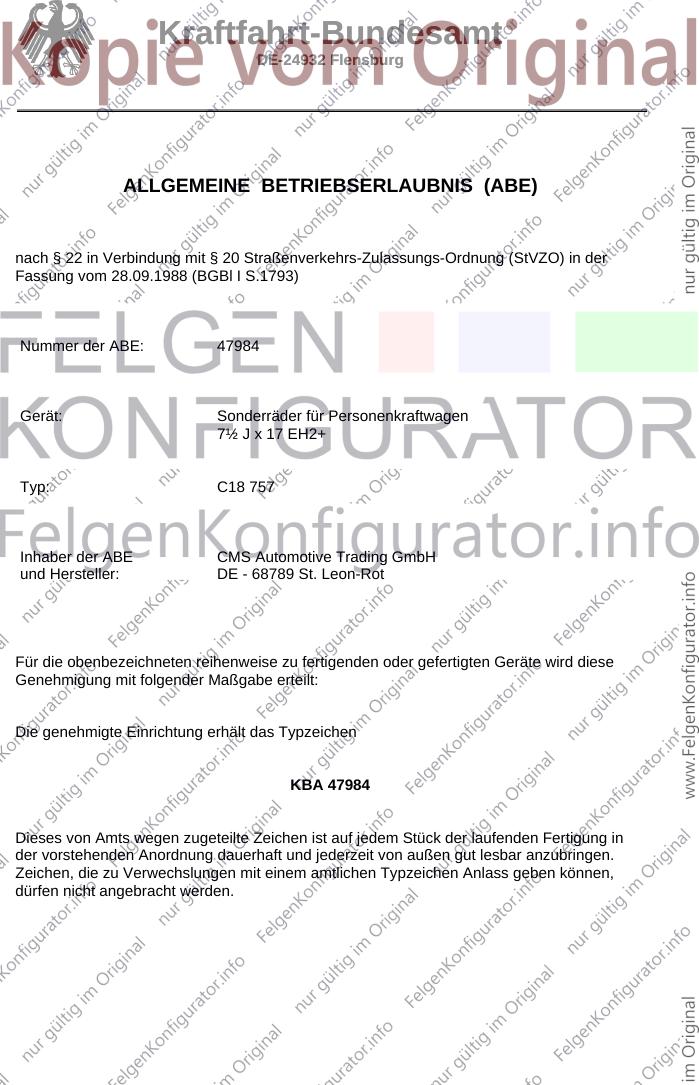

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung vom 28.09.1988 (BGBl I S.1793)
Nummer der ABE: 47984
Gerät: Sonderräder für Personenkraftwagen
7½ J x 17 EH2+
Typ: C18 757
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 47984
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 47984

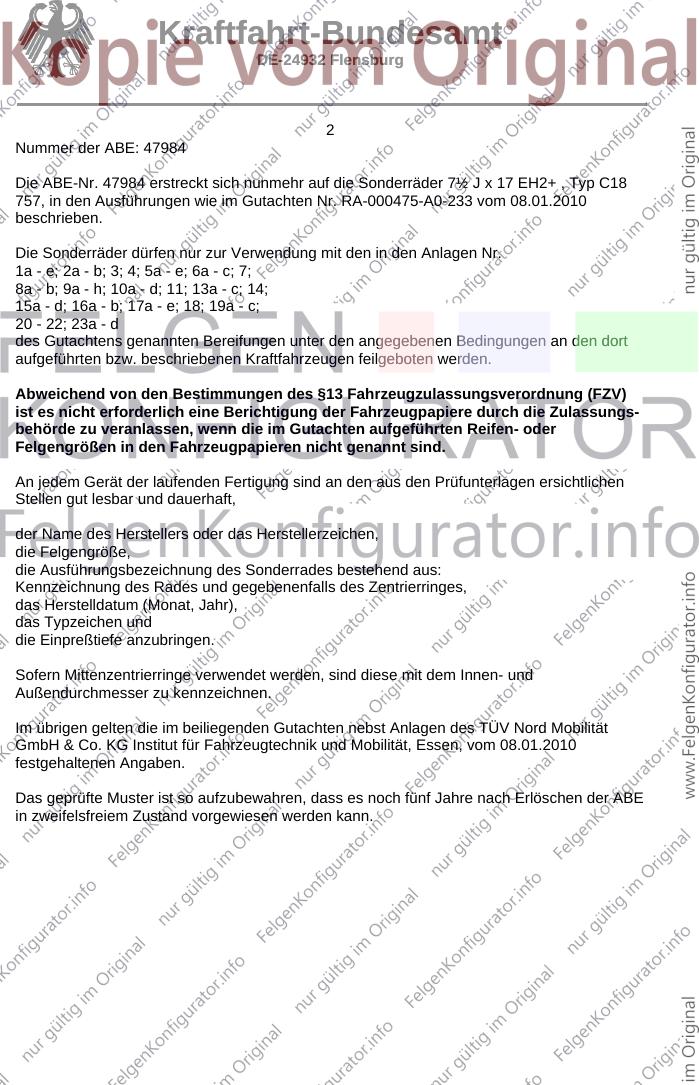

Die ABE-Nr. 47984 erstreckt sich nunmehr auf die Sonderräder 7½ J x 17 EH2+ , Typ C18
757, in den Ausführungen wie im Gutachten Nr. RA-000475-A0-233 vom 08.01.2010
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr.
1a - e; 2a - b; 3; 4; 5a - e; 6a - c; 7;
8a - b; 9a - h; 10a - d; 11; 13a - c; 14;
15a - d; 16a - b; 17a - e; 18; 19a - c;
20 - 22; 23a - d
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Abweichend von den Bestimmungen des §13 Fahrzeugzulassungsverordnung (FZV)
ist es nicht erforderlich eine Berichtigung der Fahrzeugpapiere durch die Zulassungs-
behörde zu veranlassen, wenn die im Gutachten aufgeführten Reifen- oder
Felgengrößen in den Fahrzeugpapieren nicht genannt sind.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
die Ausführungsbezeichnung des Sonderrades bestehend aus:
Kennzeichnung des Rades und gegebenenfalls des Zentrierringes,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen des TÜV Nord Mobilität
GmbH & Co. KG Institut für Fahrzeugtechnik und Mobilität, Essen, vom 08.01.2010
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der ABE: 47984
Flensburg, 03.02.2010
Im Auftrag
Dirk Hansen
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
1 Gutachten Nr. RA-000475-A0-233

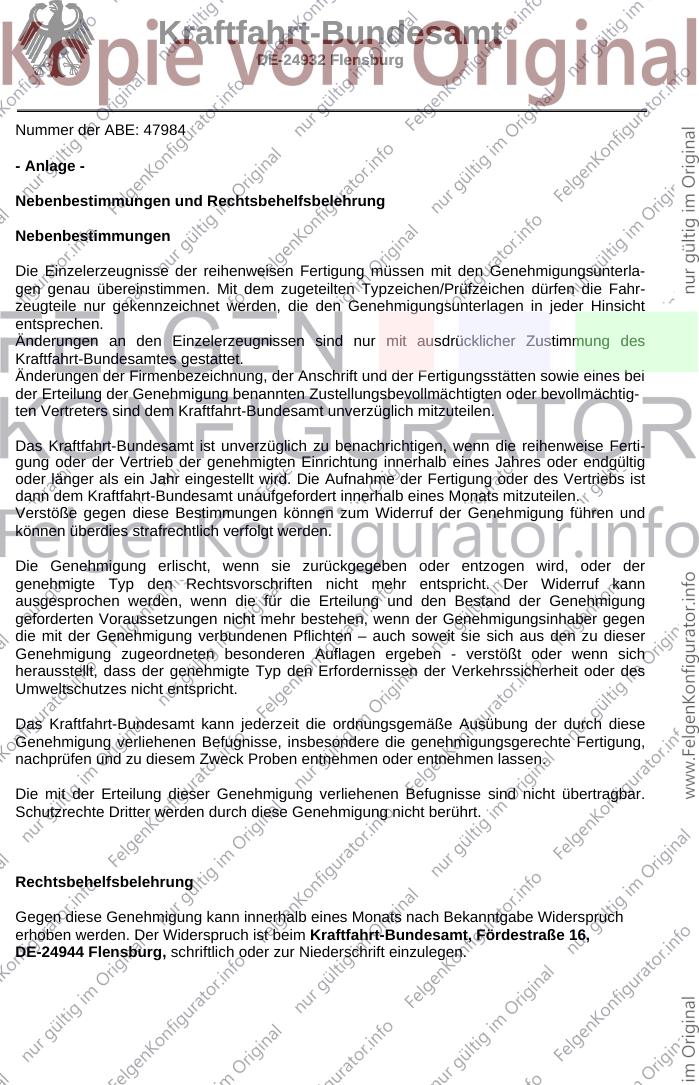

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 47984
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungsunterla-
gen genau übereinstimmen. Mit dem zugeteilten Typzeichen/Prüfzeichen dürfen die Fahr-
zeugteile nur gekennzeichnet werden, die den Genehmigungsunterlagen in jeder Hinsicht
entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder bevollmächtig-
ten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise Ferti-
gung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder endgültig
oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des Vertriebs ist
dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung,
nachprüfen und zu diesem Zweck Proben entnehmen oder entnehmen lassen.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

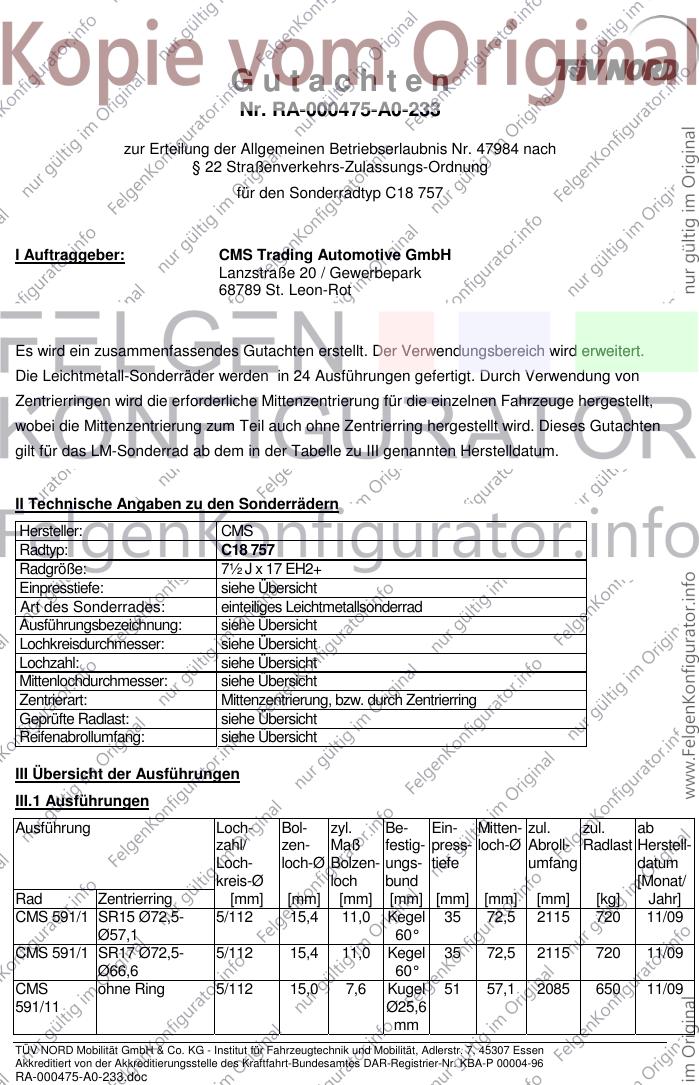

Gutachten
Nr. RA-000475-A0-233
zur Erteilung der Allgemeinen Betriebserlaubnis Nr. 47984 nach
§ 22 Straßenverkehrs-Zulassungs-Ordnung
für den Sonderradtyp C18 757
I Auftraggeber: CMS Trading Automotive GmbH
Lanzstraße 20 / Gewerbepark
68789 St. Leon-Rot
Es wird ein zusammenfassendes Gutachten erstellt. Der Verwendungsbereich wird erweitert.
Die Leichtmetall-Sonderräder werden in 24 Ausführungen gefertigt. Durch Verwendung von
Zentrierringen wird die erforderliche Mittenzentrierung für die einzelnen Fahrzeuge hergestellt,
wobei die Mittenzentrierung zum Teil auch ohne Zentrierring hergestellt wird. Dieses Gutachten
gilt für das LM-Sonderrad ab dem in der Tabelle zu III genannten Herstelldatum.
II Technische Angaben zu den Sonderrädern
Hersteller: CMS
Radtyp: C18 757
Radgröße: 7½ J x 17 EH2+
Einpresstiefe: siehe Übersicht
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Ausführungsbezeichnung: siehe Übersicht
Lochkreisdurchmesser: siehe Übersicht
Lochzahl: siehe Übersicht
Mittenlochdurchmesser: siehe Übersicht
Zentrierart: Mittenzentrierung, bzw. durch Zentrierring
Geprüfte Radlast: siehe Übersicht
Reifenabrollumfang: siehe Übersicht
III Übersicht der Ausführungen
III.1 Ausführungen
Ausführung Loch- Bol- zyl. Be- Ein- Mitten- zul. zul. ab
zahl/ zen- Maß festig- press- loch-Ø Abroll- Radlast Herstell-
Loch- loch-Ø Bolzen- ungs- tiefe umfang datum
kreis-Ø loch bund [Monat/
Rad Zentrierring [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] Jahr]
CMS 591/1 SR15 Ø72,5- 5/112 15,4 11,0 Kegel 35 72,5 2115 720 11/09
Ø57,1 60°
CMS 591/1 SR17 Ø72,5- 5/112 15,4 11,0 Kegel 35 72,5 2115 720 11/09
Ø66,6 60°
CMS ohne Ring 5/112 15,0 7,6 Kugel 51 57,1 2085 650 11/09
591/11 Ø25,6
mm
TÜV NORD Mobilität GmbH & Co. KG - Institut für Fahrzeugtechnik und Mobilität, Adlerstr. 7, 45307 Essen
Akkreditiert von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes DAR-Registrier-Nr. KBA-P 00004-96
RA-000475-A0-233.doc

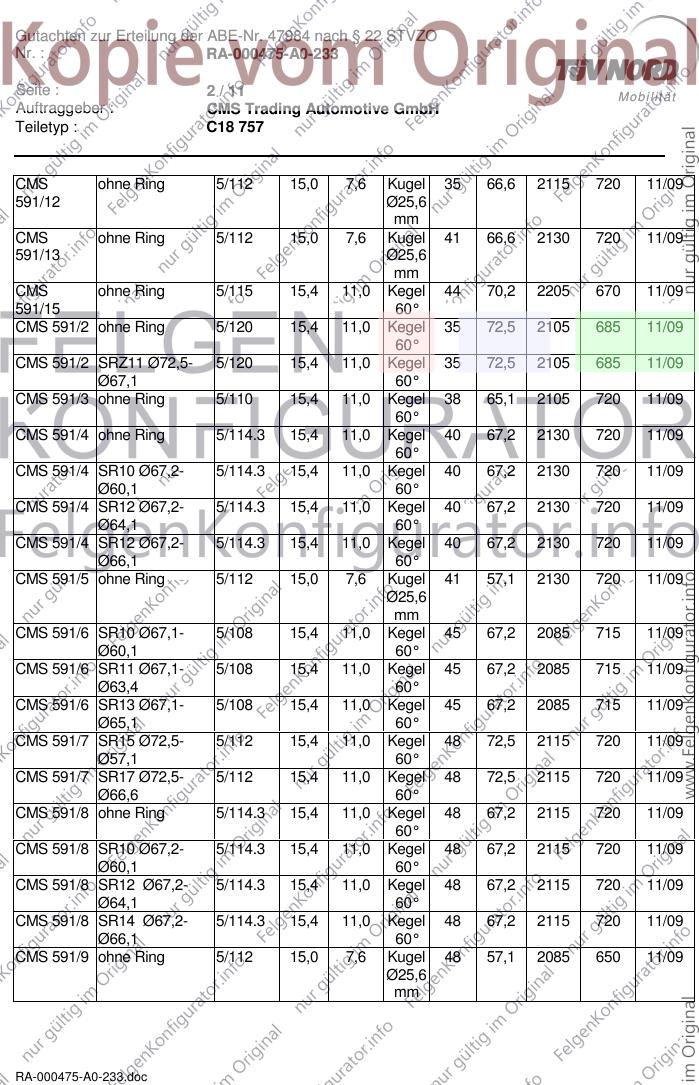

Gutachten zur Erteilung der ABE-Nr. 47984 nach § 22 STVZO
Nr. : RA-000475-A0-233
Seite : 2 / 11 Mo b i l i t ä t
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 757
CMS ohne Ring 5/112 15,0 7,6 Kugel 35 66,6 2115 720 11/09
591/12 Ø25,6
mm
CMS ohne Ring 5/112 15,0 7,6 Kugel 41 66,6 2130 720 11/09
591/13 Ø25,6
mm
CMS ohne Ring 5/115 15,4 11,0 Kegel 44 70,2 2205 670 11/09
591/15 60°
CMS 591/2 ohne Ring 5/120 15,4 11,0 Kegel 35 72,5 2105 685 11/09
60°
CMS 591/2 SRZ11 Ø72,5- 5/120 15,4 11,0 Kegel 35 72,5 2105 685 11/09
Ø67,1 60°
CMS 591/3 ohne Ring 5/110 15,4 11,0 Kegel 38 65,1 2105 720 11/09
60°
CMS 591/4 ohne Ring 5/114.3 15,4 11,0 Kegel 40 67,2 2130 720 11/09
60°
CMS 591/4 SR10 Ø67,2- 5/114.3 15,4 11,0 Kegel 40 67,2 2130 720 11/09
Ø60,1 60°
CMS 591/4 SR12 Ø67,2- 5/114.3 15,4 11,0 Kegel 40 67,2 2130 720 11/09
Ø64,1 60°
CMS 591/4 SR12 Ø67,2- 5/114.3 15,4 11,0 Kegel 40 67,2 2130 720 11/09
Ø66,1 60°
CMS 591/5 ohne Ring 5/112 15,0 7,6 Kugel 41 57,1 2130 720 11/09
Ø25,6
mm
CMS 591/6 SR10 Ø67,1- 5/108 15,4 11,0 Kegel 45 67,2 2085 715 11/09
Ø60,1 60°
CMS 591/6 SR11 Ø67,1- 5/108 15,4 11,0 Kegel 45 67,2 2085 715 11/09
Ø63,4 60°
CMS 591/6 SR13 Ø67,1- 5/108 15,4 11,0 Kegel 45 67,2 2085 715 11/09
Ø65,1 60°
CMS 591/7 SR15 Ø72,5- 5/112 15,4 11,0 Kegel 48 72,5 2115 720 11/09
Ø57,1 60°
CMS 591/7 SR17 Ø72,5- 5/112 15,4 11,0 Kegel 48 72,5 2115 720 11/09
Ø66,6 60°
CMS 591/8 ohne Ring 5/114.3 15,4 11,0 Kegel 48 67,2 2115 720 11/09
60°
CMS 591/8 SR10 Ø67,2- 5/114.3 15,4 11,0 Kegel 48 67,2 2115 720 11/09
Ø60,1 60°
CMS 591/8 SR12 Ø67,2- 5/114.3 15,4 11,0 Kegel 48 67,2 2115 720 11/09
Ø64,1 60°
CMS 591/8 SR14 Ø67,2- 5/114.3 15,4 11,0 Kegel 48 67,2 2115 720 11/09
Ø66,1 60°
CMS 591/9 ohne Ring 5/112 15,0 7,6 Kugel 48 57,1 2085 650 11/09
Ø25,6
mm
RA-000475-A0-233.doc
Gutachten zur Erteilung der ABE-Nr. 47984 nach § 22 STVZO
Nr. : RA-000475-A0-233
Seite : 3 / 11 Mo b i l i t ä t
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 757

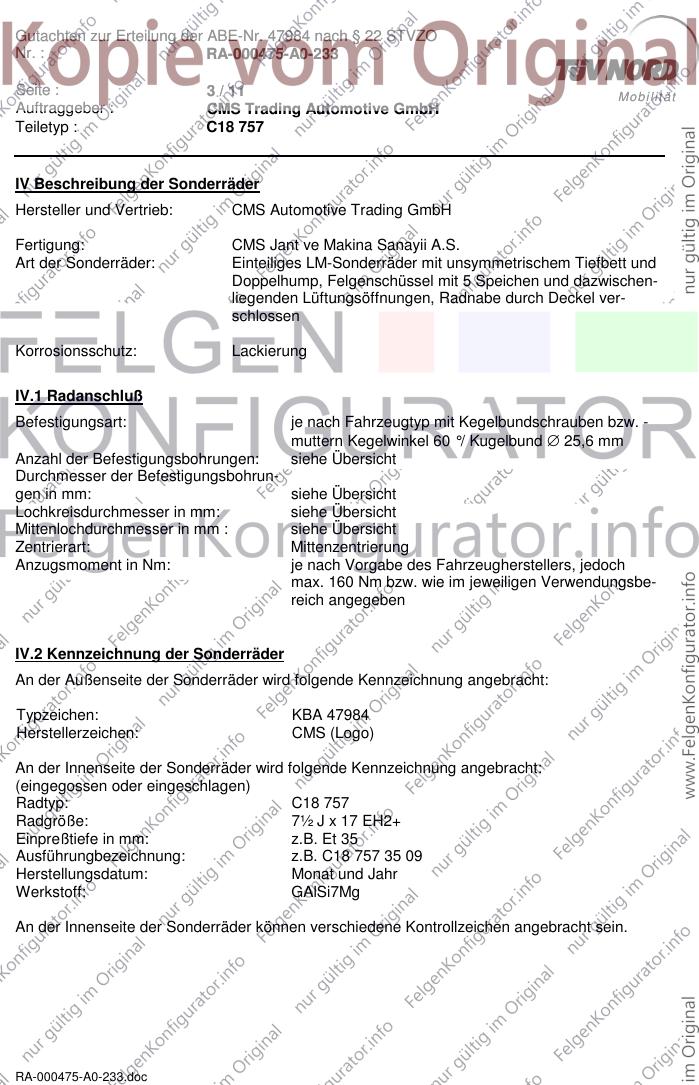

IV Beschreibung der Sonderräder
Hersteller und Vertrieb: CMS Automotive Trading GmbH
Fertigung: CMS Jant ve Makina Sanayii A.S.
Art der Sonderräder: Einteiliges LM-Sonderräder mit unsymmetrischem Tiefbett und
Doppelhump, Felgenschüssel mit 5 Speichen und dazwischen-
liegenden Lüftungsöffnungen, Radnabe durch Deckel ver-
schlossen
Korrosionsschutz: Lackierung
IV.1 Radanschluß
Befestigungsart: je nach Fahrzeugtyp mit Kegelbundschrauben bzw. -
muttern Kegelwinkel 60 °/ Kugelbund ∅ 25,6 mm
Anzahl der Befestigungsbohrungen: siehe Übersicht
Durchmesser der Befestigungsbohrun-
gen in mm: siehe Übersicht
Lochkreisdurchmesser in mm: siehe Übersicht
Mittenlochdurchmesser in mm : siehe Übersicht
Zentrierart: Mittenzentrierung
Anzugsmoment in Nm: je nach Vorgabe des Fahrzeugherstellers, jedoch
max. 160 Nm bzw. wie im jeweiligen Verwendungsbe-
reich angegeben
IV.2 Kennzeichnung der Sonderräder
An der Außenseite der Sonderräder wird folgende Kennzeichnung angebracht:
Typzeichen: KBA 47984
Herstellerzeichen: CMS (Logo)
An der Innenseite der Sonderräder wird folgende Kennzeichnung angebracht:
(eingegossen oder eingeschlagen)
Radtyp: C18 757
Radgröße: 7½ J x 17 EH2+
Einpreßtiefe in mm: z.B. Et 35
Ausführungbezeichnung: z.B. C18 757 35 09
Herstellungsdatum: Monat und Jahr
Werkstoff: GAlSi7Mg
An der Innenseite der Sonderräder können verschiedene Kontrollzeichen angebracht sein.
RA-000475-A0-233.doc
Gutachten zur Erteilung der ABE-Nr. 47984 nach § 22 STVZO
Nr. : RA-000475-A0-233
Seite : 4 / 11 Mo b i l i t ä t
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 757
V. Sonderradprüfung

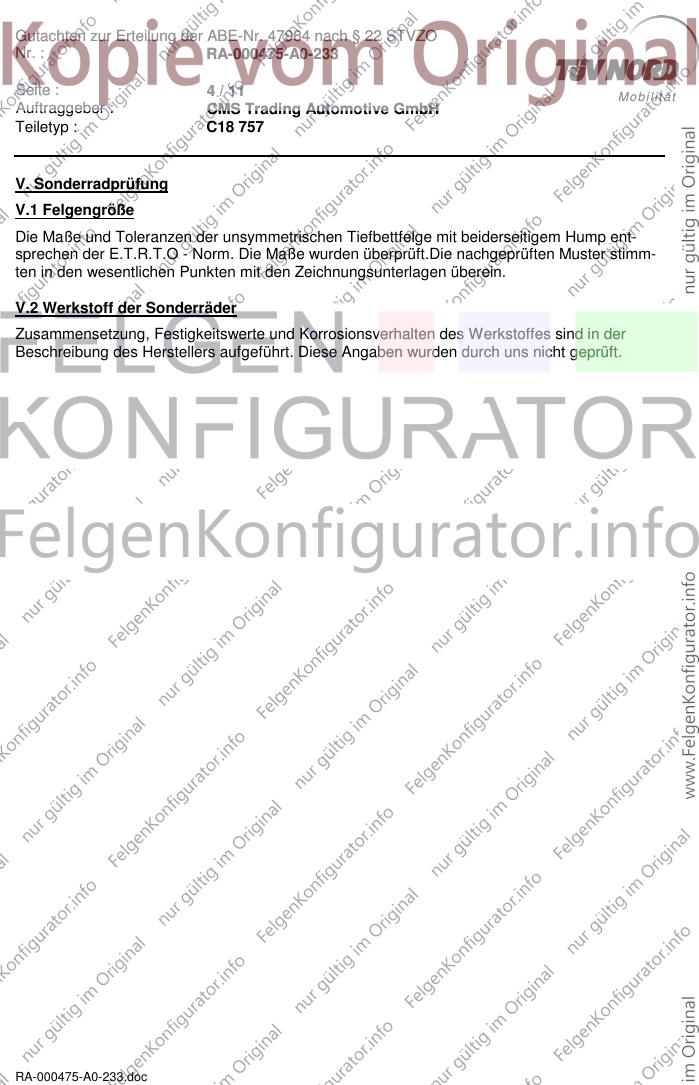

V.1 Felgengröße
Die Maße und Toleranzen der unsymmetrischen Tiefbettfelge mit beiderseitigem Hump ent-
sprechen der E.T.R.T.O - Norm. Die Maße wurden überprüft.Die nachgeprüften Muster stimm-
ten in den wesentlichen Punkten mit den Zeichnungsunterlagen überein.
V.2 Werkstoff der Sonderräder
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der
Beschreibung des Herstellers aufgeführt. Diese Angaben wurden durch uns nicht geprüft.
RA-000475-A0-233.doc
Gutachten zur Erteilung der ABE-Nr. 47984 nach § 22 STVZO
Nr. : RA-000475-A0-233
Seite : 5 / 11 Mo b i l i t ä t
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 757

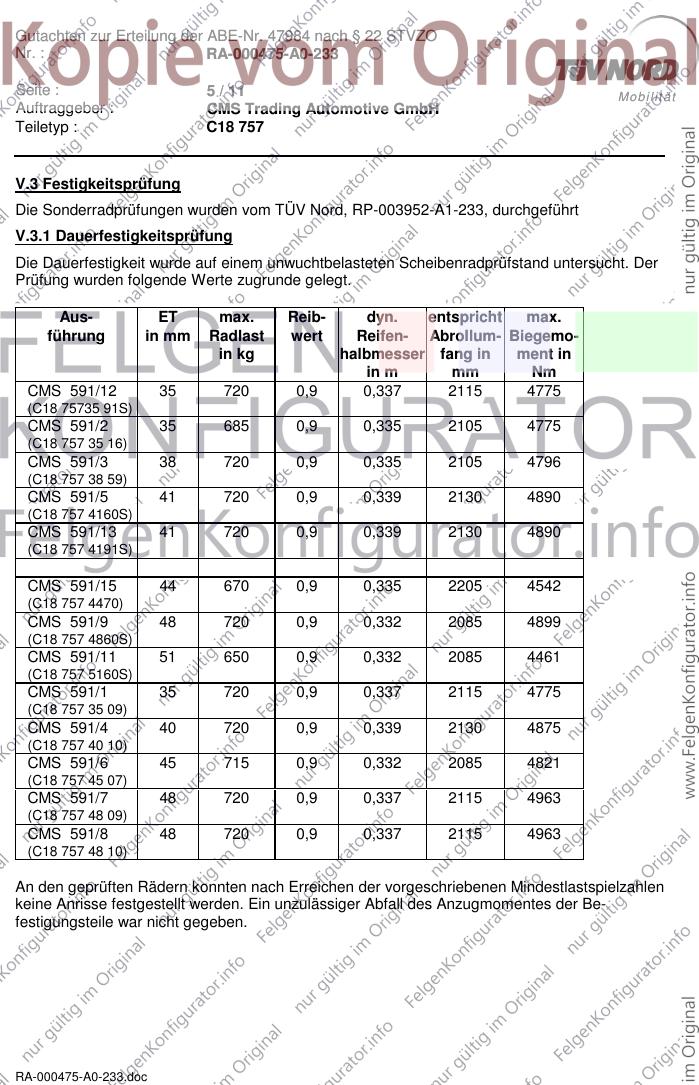

V.3 Festigkeitsprüfung
Die Sonderradprüfungen wurden vom TÜV Nord, RP-003952-A1-233, durchgeführt
V.3.1 Dauerfestigkeitsprüfung
Die Dauerfestigkeit wurde auf einem unwuchtbelasteten Scheibenradprüfstand untersucht. Der
Prüfung wurden folgende Werte zugrunde gelegt.
Aus- ET max. Reib- dyn. entspricht max.
führung in mm Radlast wert Reifen- Abrollum- Biegemo-
in kg halbmesser fang in ment in
in m mm Nm
CMS 591/12 35 720 0,9 0,337 2115 4775
(C18 75735 91S)
CMS 591/2 35 685 0,9 0,335 2105 4775
(C18 757 35 16)
CMS 591/3 38 720 0,9 0,335 2105 4796
(C18 757 38 59)
CMS 591/5 41 720 0,9 0,339 2130 4890
(C18 757 4160S)
CMS 591/13 41 720 0,9 0,339 2130 4890
(C18 757 4191S)
CMS 591/15 44 670 0,9 0,335 2205 4542
(C18 757 4470)
CMS 591/9 48 720 0,9 0,332 2085 4899
(C18 757 4860S)
CMS 591/11 51 650 0,9 0,332 2085 4461
(C18 757 5160S)
CMS 591/1 35 720 0,9 0,337 2115 4775
(C18 757 35 09)
CMS 591/4 40 720 0,9 0,339 2130 4875
(C18 757 40 10)
CMS 591/6 45 715 0,9 0,332 2085 4821
(C18 757 45 07)
CMS 591/7 48 720 0,9 0,337 2115 4963
(C18 757 48 09)
CMS 591/8 48 720 0,9 0,337 2115 4963
(C18 757 48 10)
An den geprüften Rädern konnten nach Erreichen der vorgeschriebenen Mindestlastspielzahlen
keine Anrisse festgestellt werden. Ein unzulässiger Abfall des Anzugmomentes der Be-
festigungsteile war nicht gegeben.
RA-000475-A0-233.doc
Gutachten zur Erteilung der ABE-Nr. 47984 nach § 22 STVZO
Nr. : RA-000475-A0-233
Seite : 6 / 11 Mo b i l i t ä t
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 757

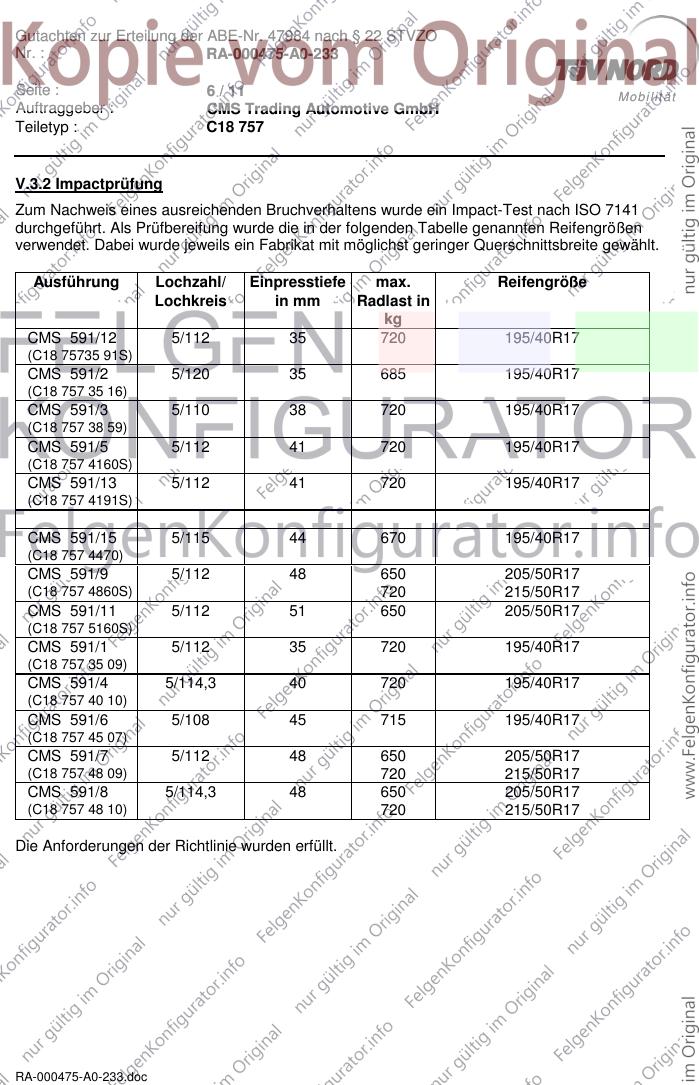

V.3.2 Impactprüfung
Zum Nachweis eines ausreichenden Bruchverhaltens wurde ein Impact-Test nach ISO 7141
durchgeführt. Als Prüfbereifung wurde die in der folgenden Tabelle genannten Reifengrößen
verwendet. Dabei wurde jeweils ein Fabrikat mit möglichst geringer Querschnittsbreite gewählt.
Ausführung Lochzahl/ Einpresstiefe max. Reifengröße
Lochkreis in mm Radlast in
kg
CMS 591/12 5/112 35 720 195/40R17
(C18 75735 91S)
CMS 591/2 5/120 35 685 195/40R17
(C18 757 35 16)
CMS 591/3 5/110 38 720 195/40R17
(C18 757 38 59)
CMS 591/5 5/112 41 720 195/40R17
(C18 757 4160S)
CMS 591/13 5/112 41 720 195/40R17
(C18 757 4191S)
CMS 591/15 5/115 44 670 195/40R17
(C18 757 4470)
CMS 591/9 5/112 48 650 205/50R17
(C18 757 4860S) 720 215/50R17
CMS 591/11 5/112 51 650 205/50R17
(C18 757 5160S)
CMS 591/1 5/112 35 720 195/40R17
(C18 757 35 09)
CMS 591/4 5/114,3 40 720 195/40R17
(C18 757 40 10)
CMS 591/6 5/108 45 715 195/40R17
(C18 757 45 07)
CMS 591/7 5/112 48 650 205/50R17
(C18 757 48 09) 720 215/50R17
CMS 591/8 5/114,3 48 650 205/50R17
(C18 757 48 10) 720 215/50R17
Die Anforderungen der Richtlinie wurden erfüllt.
RA-000475-A0-233.doc
Gutachten zur Erteilung der ABE-Nr. 47984 nach § 22 STVZO
Nr. : RA-000475-A0-233
Seite : 7 / 11 Mo b i l i t ä t
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 757

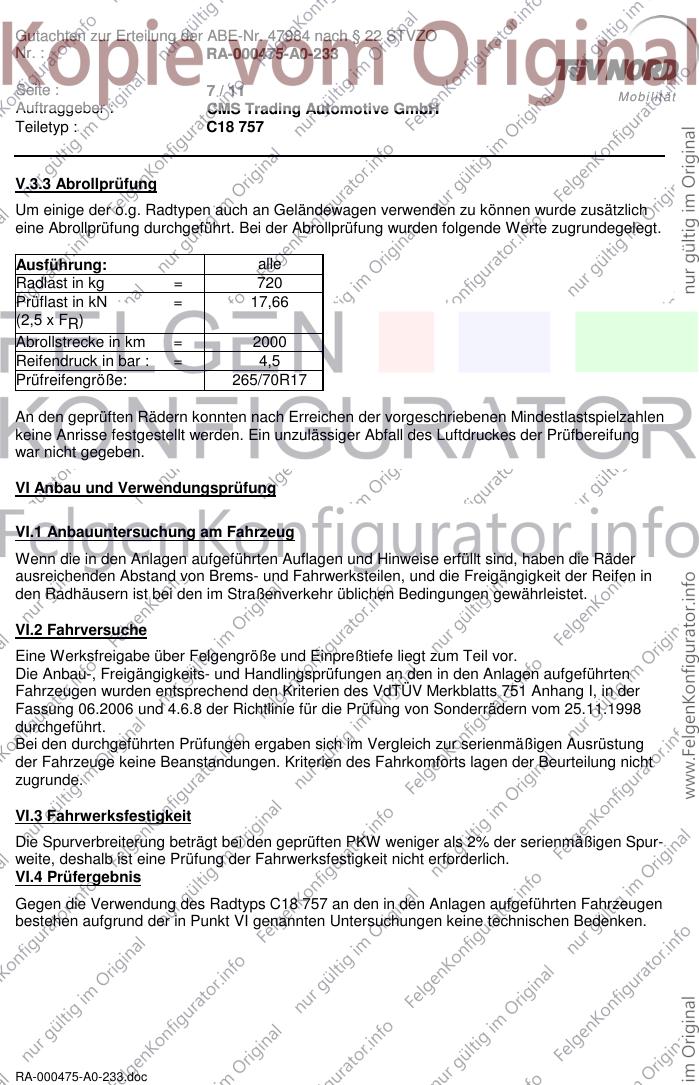

V.3.3 Abrollprüfung
Um einige der o.g. Radtypen auch an Geländewagen verwenden zu können wurde zusätzlich
eine Abrollprüfung durchgeführt. Bei der Abrollprüfung wurden folgende Werte zugrundegelegt.
Ausführung: alle
Radlast in kg = 720
Prüflast in kN = 17,66
(2,5 x FR)
Abrollstrecke in km = 2000
Reifendruck in bar : = 4,5
Prüfreifengröße: 265/70R17
An den geprüften Rädern konnten nach Erreichen der vorgeschriebenen Mindestlastspielzahlen
keine Anrisse festgestellt werden. Ein unzulässiger Abfall des Luftdruckes der Prüfbereifung
war nicht gegeben.
VI Anbau und Verwendungsprüfung
VI.1 Anbauuntersuchung am Fahrzeug
Wenn die in den Anlagen aufgeführten Auflagen und Hinweise erfüllt sind, haben die Räder
ausreichenden Abstand von Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen in
den Radhäusern ist bei den im Straßenverkehr üblichen Bedingungen gewährleistet.
VI.2 Fahrversuche
Eine Werksfreigabe über Felgengröße und Einpreßtiefe liegt zum Teil vor.
Die Anbau-, Freigängigkeits- und Handlingsprüfungen an den in den Anlagen aufgeführten
Fahrzeugen wurden entsprechend den Kriterien des VdTÜV Merkblatts 751 Anhang I, in der
Fassung 06.2006 und 4.6.8 der Richtlinie für die Prüfung von Sonderrädern vom 25.11.1998
durchgeführt.
Bei den durchgeführten Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung
der Fahrzeuge keine Beanstandungen. Kriterien des Fahrkomforts lagen der Beurteilung nicht
zugrunde.
VI.3 Fahrwerksfestigkeit
Die Spurverbreiterung beträgt bei den geprüften PKW weniger als 2% der serienmäßigen Spur-
weite, deshalb ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
VI.4 Prüfergebnis
Gegen die Verwendung des Radtyps C18 757 an den in den Anlagen aufgeführten Fahrzeugen
bestehen aufgrund der in Punkt VI genannten Untersuchungen keine technischen Bedenken.
RA-000475-A0-233.doc
Gutachten zur Erteilung der ABE-Nr. 47984 nach § 22 STVZO
Nr. : RA-000475-A0-233
Seite : 8 / 11 Mo b i l i t ä t
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 757

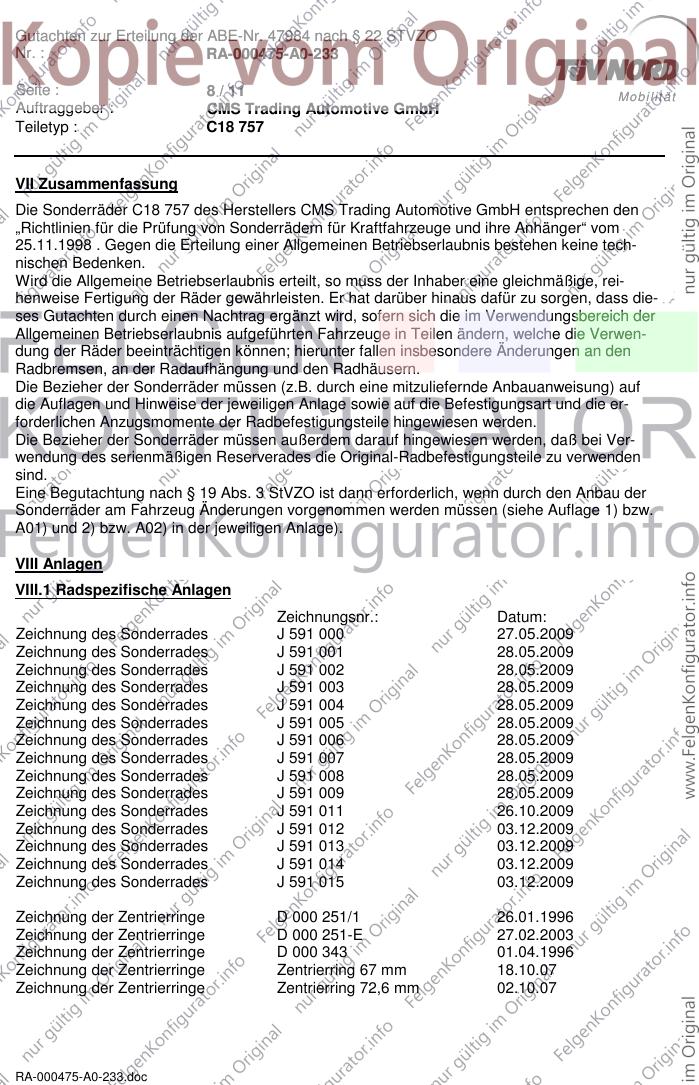

VII Zusammenfassung
Die Sonderräder C18 757 des Herstellers CMS Trading Automotive GmbH entsprechen den
„Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger“ vom
25.11.1998 . Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen keine tech-
nischen Bedenken.
Wird die Allgemeine Betriebserlaubnis erteilt, so muss der Inhaber eine gleichmäßige, rei-
henweise Fertigung der Räder gewährleisten. Er hat darüber hinaus dafür zu sorgen, dass die-
ses Gutachten durch einen Nachtrag ergänzt wird, sofern sich die im Verwendungsbereich der
Allgemeinen Betriebserlaubnis aufgeführten Fahrzeuge in Teilen ändern, welche die Verwen-
dung der Räder beeinträchtigen können; hierunter fallen insbesondere Änderungen an den
Radbremsen, an der Radaufhängung und den Radhäusern.
Die Bezieher der Sonderräder müssen (z.B. durch eine mitzuliefernde Anbauanweisung) auf
die Auflagen und Hinweise der jeweiligen Anlage sowie auf die Befestigungsart und die er-
forderlichen Anzugsmomente der Radbefestigungsteile hingewiesen werden.
Die Bezieher der Sonderräder müssen außerdem darauf hingewiesen werden, daß bei Ver-
wendung des serienmäßigen Reserverades die Original-Radbefestigungsteile zu verwenden
sind.
Eine Begutachtung nach § 19 Abs. 3 StVZO ist dann erforderlich, wenn durch den Anbau der
Sonderräder am Fahrzeug Änderungen vorgenommen werden müssen (siehe Auflage 1) bzw.
A01) und 2) bzw. A02) in der jeweiligen Anlage).
VIII Anlagen
VIII.1 Radspezifische Anlagen
Zeichnungsnr.: Datum:
Zeichnung des Sonderrades J 591 000 27.05.2009
Zeichnung des Sonderrades J 591 001 28.05.2009
Zeichnung des Sonderrades J 591 002 28.05.2009
Zeichnung des Sonderrades J 591 003 28.05.2009
Zeichnung des Sonderrades J 591 004 28.05.2009
Zeichnung des Sonderrades J 591 005 28.05.2009
Zeichnung des Sonderrades J 591 006 28.05.2009
Zeichnung des Sonderrades J 591 007 28.05.2009
Zeichnung des Sonderrades J 591 008 28.05.2009
Zeichnung des Sonderrades J 591 009 28.05.2009
Zeichnung des Sonderrades J 591 011 26.10.2009
Zeichnung des Sonderrades J 591 012 03.12.2009
Zeichnung des Sonderrades J 591 013 03.12.2009
Zeichnung des Sonderrades J 591 014 03.12.2009
Zeichnung des Sonderrades J 591 015 03.12.2009
Zeichnung der Zentrierringe D 000 251/1 26.01.1996
Zeichnung der Zentrierringe D 000 251-E 27.02.2003
Zeichnung der Zentrierringe D 000 343 01.04.1996
Zeichnung der Zentrierringe Zentrierring 67 mm 18.10.07
Zeichnung der Zentrierringe Zentrierring 72,6 mm 02.10.07
RA-000475-A0-233.doc
Gutachten zur Erteilung der ABE-Nr. 47984 nach § 22 STVZO
Nr. : RA-000475-A0-233
Seite : 9 / 11 Mo b i l i t ä t
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 757
Zeichnung Kegelbundmutter RM_M12x1,5_19121.5 11.08.1995
Zeichnung Kegelbundmutter RM_M12x1,25_19121.25 02.01.1995
Zeichnung Kegelbundschraube RS_M12x1,5x28_3712BL28 08.11.1995
Zeichnung Kegelbundschraube RS_M12x1,25x28_3712CL28 03.12.1994
Zeichnung Kegelbundschraube RS_M14x1,5x30_3714L30 08.11.1995
Zeichnung Kegelbundschraube RS_M14x1,5x33_3714L33 08.11.1995
Zeichnung Nabenkappe C020392 18.04.2004
Zeichnung Nabenkappe-Logo D000523 06.04.2007
Radbeschreibung C18 757 19.11.2009

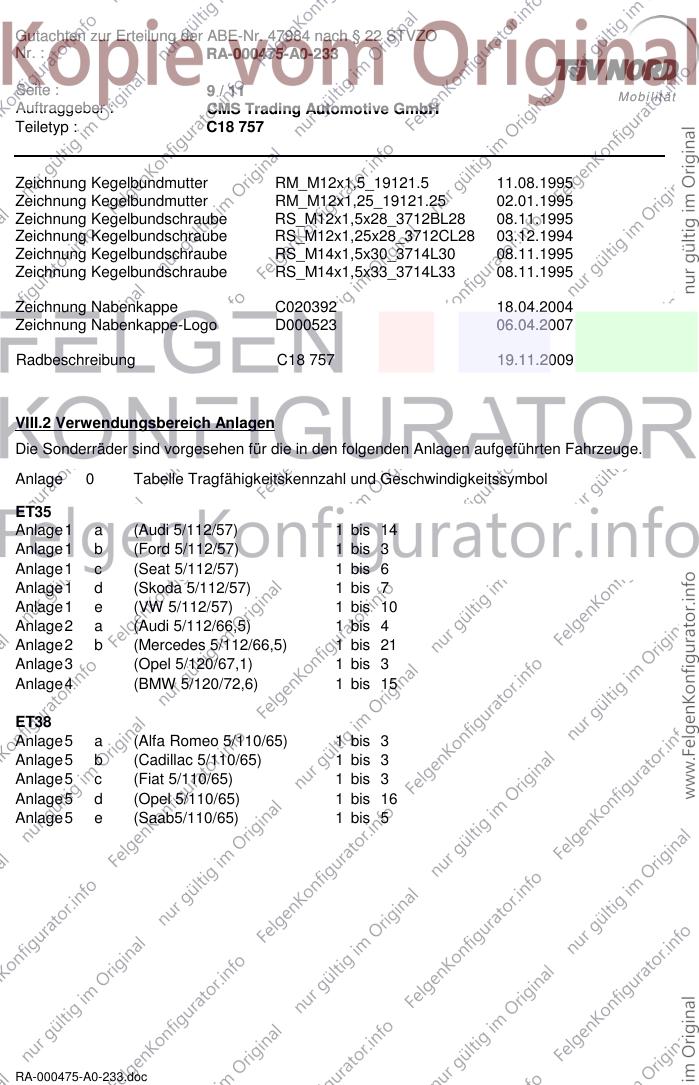

VIII.2 Verwendungsbereich Anlagen
Die Sonderräder sind vorgesehen für die in den folgenden Anlagen aufgeführten Fahrzeuge.
Anlage 0 Tabelle Tragfähigkeitskennzahl und Geschwindigkeitssymbol
ET35
Anlage 1 a (Audi 5/112/57) 1 bis 14
Anlage 1 b (Ford 5/112/57) 1 bis 3
Anlage 1 c (Seat 5/112/57) 1 bis 6
Anlage 1 d (Skoda 5/112/57) 1 bis 7
Anlage 1 e (VW 5/112/57) 1 bis 10
Anlage 2 a (Audi 5/112/66,5) 1 bis 4
Anlage 2 b (Mercedes 5/112/66,5) 1 bis 21
Anlage 3 (Opel 5/120/67,1) 1 bis 3
Anlage 4 (BMW 5/120/72,6) 1 bis 15
ET38
Anlage 5 a (Alfa Romeo 5/110/65) 1 bis 3
Anlage 5 b (Cadillac 5/110/65) 1 bis 3
Anlage 5 c (Fiat 5/110/65) 1 bis 3
Anlage 5 d (Opel 5/110/65) 1 bis 16
Anlage 5 e (Saab5/110/65) 1 bis 5
RA-000475-A0-233.doc
Gutachten zur Erteilung der ABE-Nr. 47984 nach § 22 STVZO
Nr. : RA-000475-A0-233
Seite : 10 / 11 Mo b i l i t ä t
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 757

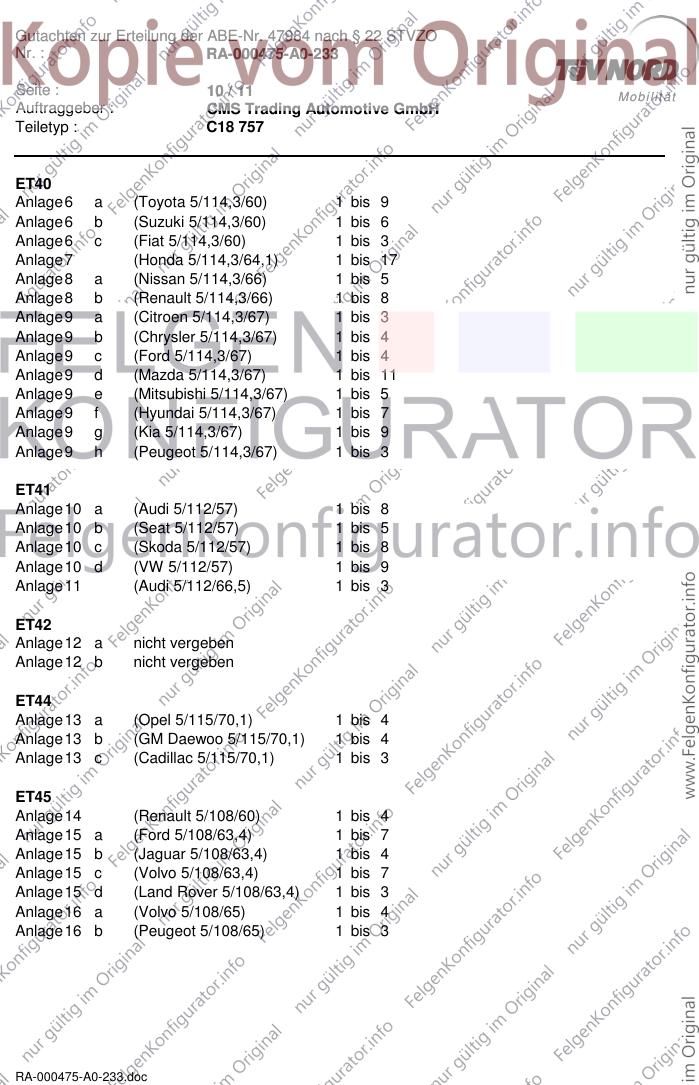

ET40
Anlage 6 a (Toyota 5/114,3/60) 1 bis 9
Anlage 6 b (Suzuki 5/114,3/60) 1 bis 6
Anlage 6 c (Fiat 5/114,3/60) 1 bis 3
Anlage 7 (Honda 5/114,3/64,1) 1 bis 17
Anlage 8 a (Nissan 5/114,3/66) 1 bis 5
Anlage 8 b (Renault 5/114,3/66) 1 bis 8
Anlage 9 a (Citroen 5/114,3/67) 1 bis 3
Anlage 9 b (Chrysler 5/114,3/67) 1 bis 4
Anlage 9 c (Ford 5/114,3/67) 1 bis 4
Anlage 9 d (Mazda 5/114,3/67) 1 bis 11
Anlage 9 e (Mitsubishi 5/114,3/67) 1 bis 5
Anlage 9 f (Hyundai 5/114,3/67) 1 bis 7
Anlage 9 g (Kia 5/114,3/67) 1 bis 9
Anlage 9 h (Peugeot 5/114,3/67) 1 bis 3
ET41
Anlage 10 a (Audi 5/112/57) 1 bis 8
Anlage 10 b (Seat 5/112/57) 1 bis 5
Anlage 10 c (Skoda 5/112/57) 1 bis 8
Anlage 10 d (VW 5/112/57) 1 bis 9
Anlage 11 (Audi 5/112/66,5) 1 bis 3
ET42
Anlage 12 a nicht vergeben
Anlage 12 b nicht vergeben
ET44
Anlage 13 a (Opel 5/115/70,1) 1 bis 4
Anlage 13 b (GM Daewoo 5/115/70,1) 1 bis 4
Anlage 13 c (Cadillac 5/115/70,1) 1 bis 3
ET45
Anlage 14 (Renault 5/108/60) 1 bis 4
Anlage 15 a (Ford 5/108/63,4) 1 bis 7
Anlage 15 b (Jaguar 5/108/63,4) 1 bis 4
Anlage 15 c (Volvo 5/108/63,4) 1 bis 7
Anlage 15 d (Land Rover 5/108/63,4) 1 bis 3
Anlage 16 a (Volvo 5/108/65) 1 bis 4
Anlage 16 b (Peugeot 5/108/65) 1 bis 3
RA-000475-A0-233.doc
Gutachten zur Erteilung der ABE-Nr. 47984 nach § 22 STVZO
Nr. : RA-000475-A0-233
Seite : 11 / 11 Mo b i l i t ä t
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 757
ET48

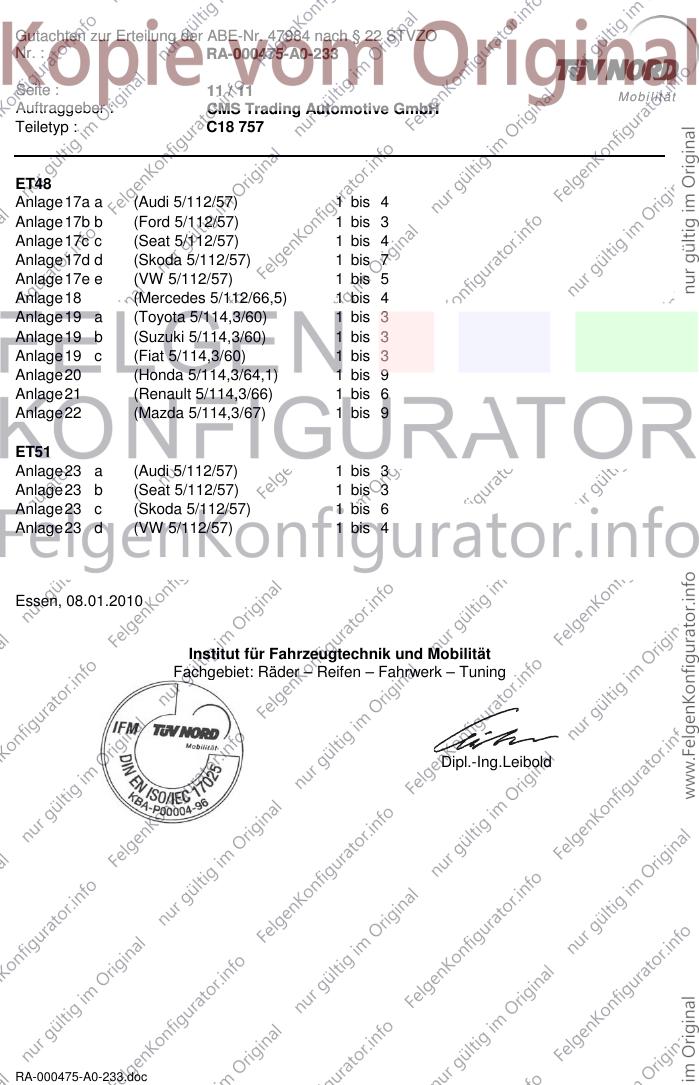

Anlage 17a a (Audi 5/112/57) 1 bis 4
Anlage 17b b (Ford 5/112/57) 1 bis 3
Anlage 17c c (Seat 5/112/57) 1 bis 4
Anlage 17d d (Skoda 5/112/57) 1 bis 7
Anlage 17e e (VW 5/112/57) 1 bis 5
Anlage 18 (Mercedes 5/112/66,5) 1 bis 4
Anlage 19 a (Toyota 5/114,3/60) 1 bis 3
Anlage 19 b (Suzuki 5/114,3/60) 1 bis 3
Anlage 19 c (Fiat 5/114,3/60) 1 bis 3
Anlage 20 (Honda 5/114,3/64,1) 1 bis 9
Anlage 21 (Renault 5/114,3/66) 1 bis 6
Anlage 22 (Mazda 5/114,3/67) 1 bis 9
ET51
Anlage 23 a (Audi 5/112/57) 1 bis 3
Anlage 23 b (Seat 5/112/57) 1 bis 3
Anlage 23 c (Skoda 5/112/57) 1 bis 6
Anlage 23 d (VW 5/112/57) 1 bis 4
Essen, 08.01.2010
Institut für Fahrzeugtechnik und Mobilität
Fachgebiet: Räder – Reifen – Fahrwerk – Tuning
Dipl.-Ing.Leibold
RA-000475-A0-233.doc

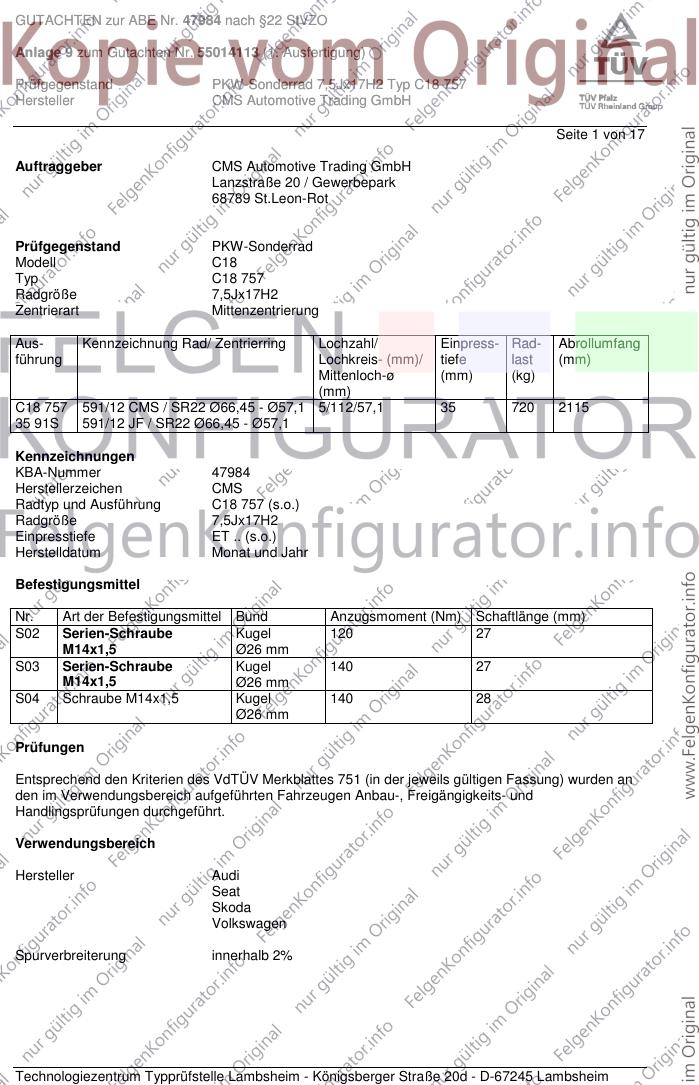

GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 1 von 17
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C18
Typ C18 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
C18 757 591/12 CMS / SR22 Ø66,45 - Ø57,1 5/112/57,1 35 720 2115
35 91S 591/12 JF / SR22 Ø66,45 - Ø57,1
Kennzeichnungen
KBA-Nummer 47984
Herstellerzeichen CMS
Radtyp und Ausführung C18 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube Kugel 120 27
M14x1,5 Ø26 mm
S03 Serien-Schraube Kugel 140 27
M14x1,5 Ø26 mm
S04 Schraube M14x1,5 Kugel 140 28
Ø26 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 2 von 17

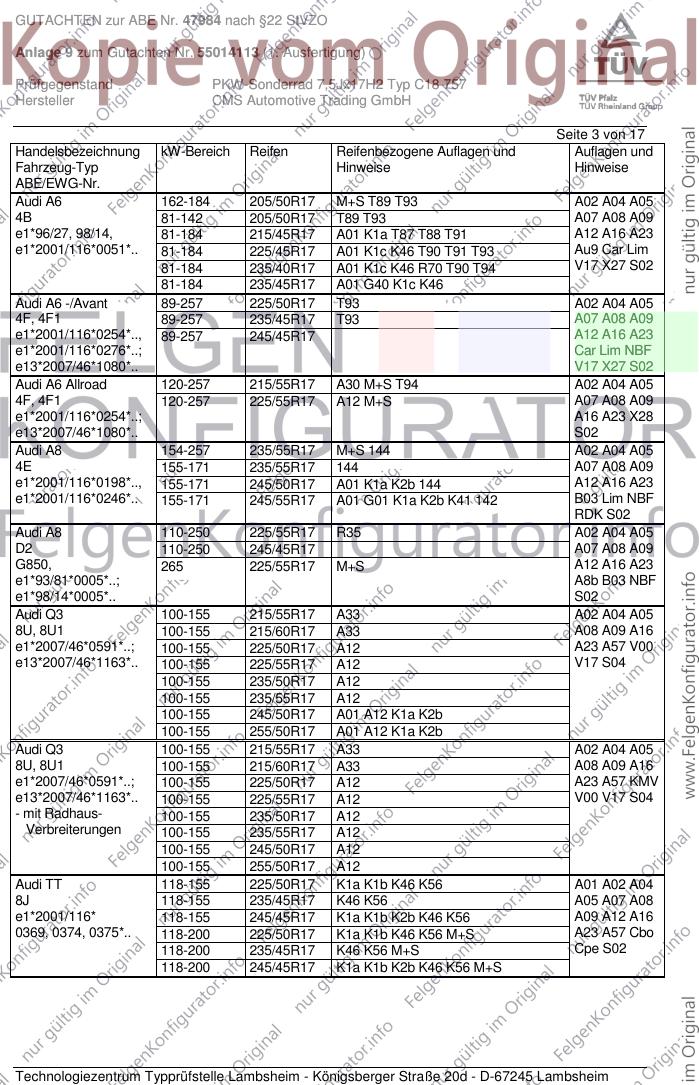

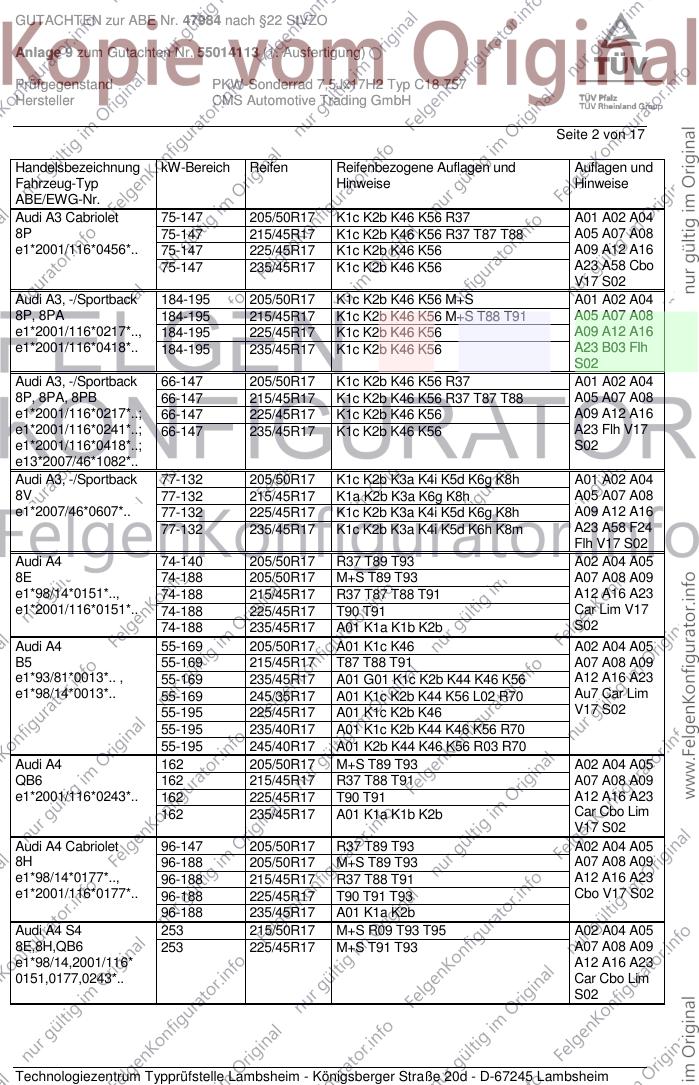

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/50R17 K1c K2b K46 K56 R37 A01 A02 A04
8P 75-147 215/45R17 K1c K2b K46 K56 R37 T87 T88 A05 A07 A08
e1*2001/116*0456*.. 75-147 225/45R17 K1c K2b K46 K56 A09 A12 A16
75-147 235/45R17 K1c K2b K46 K56 A23 A58 Cbo
V17 S02
Audi A3, -/Sportback 184-195 205/50R17 K1c K2b K46 K56 M+S A01 A02 A04
8P, 8PA 184-195 215/45R17 K1c K2b K46 K56 M+S T88 T91 A05 A07 A08
e1*2001/116*0217*.., 184-195 225/45R17 K1c K2b K46 K56 A09 A12 A16
e1*2001/116*0418*.. 184-195 235/45R17 K1c K2b K46 K56 A23 B03 Flh
S02
Audi A3, -/Sportback 66-147 205/50R17 K1c K2b K46 K56 R37 A01 A02 A04
8P, 8PA, 8PB 66-147 215/45R17 K1c K2b K46 K56 R37 T87 T88 A05 A07 A08
e1*2001/116*0217*..; 66-147 225/45R17 K1c K2b K46 K56 A09 A12 A16
e1*2001/116*0241*..; 66-147 235/45R17 K1c K2b K46 K56 A23 Flh V17
e1*2001/116*0418*..; S02
e13*2007/46*1082*..
Audi A3, -/Sportback 77-132 205/50R17 K1c K2b K3a K4i K5d K6g K8h A01 A02 A04
8V 77-132 215/45R17 K1a K2b K3a K6g K8h A05 A07 A08
e1*2007/46*0607*.. 77-132 225/45R17 K1c K2b K3a K4i K5d K6g K8h A09 A12 A16
77-132 235/45R17 K1c K2b K3a K4i K5d K6h K8m A23 A58 F24
Flh V17 S02
Audi A4 74-140 205/50R17 R37 T89 T93 A02 A04 A05
8E 74-188 205/50R17 M+S T89 T93 A07 A08 A09
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 A12 A16 A23
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91 Car Lim V17
74-188 235/45R17 A01 K1a K1b K2b S02
Audi A4 55-169 205/50R17 A01 K1c K46 A02 A04 A05
B5 55-169 215/45R17 T87 T88 T91 A07 A08 A09
e1*93/81*0013*.. , 55-169 235/45R17 A01 G01 K1c K2b K44 K46 K56 A12 A16 A23
e1*98/14*0013*.. 55-169 245/35R17 A01 K1c K2b K44 K56 L02 R70 Au7 Car Lim
55-195 225/45R17 A01 K1c K2b K46 V17 S02
55-195 235/40R17 A01 K1c K2b K44 K46 K56 R70
55-195 245/40R17 A01 K2b K44 K46 K56 R03 R70
Audi A4 162 205/50R17 M+S T89 T93 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 A07 A08 A09
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A12 A16 A23
162 235/45R17 A01 K1a K1b K2b Car Cbo Lim
V17 S02
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A02 A04 A05
8H 96-188 205/50R17 M+S T89 T93 A07 A08 A09
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 A12 A16 A23
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93 Cbo V17 S02
96-188 235/45R17 A01 K1a K2b
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 A02 A04 A05
8E,8H,QB6 253 225/45R17 M+S T91 T93 A07 A08 A09
e1*98/14,2001/116* A12 A16 A23
0151,0177,0243*.. Car Cbo Lim
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 162-184 205/50R17 M+S T89 T93 A02 A04 A05
4B 81-142 205/50R17 T89 T93 A07 A08 A09
e1*96/27, 98/14, 81-184 215/45R17 A01 K1a T87 T88 T91 A12 A16 A23
e1*2001/116*0051*.. 81-184 225/45R17 A01 K1c K46 T90 T91 T93 Au9 Car Lim
81-184 235/40R17 A01 K1c K46 R70 T90 T94 V17 X27 S02
81-184 235/45R17 A01 G40 K1c K46
Audi A6 -/Avant 89-257 225/50R17 T93 A02 A04 A05
4F, 4F1 89-257 235/45R17 T93 A07 A08 A09
e1*2001/116*0254*.., 89-257 245/45R17 A12 A16 A23
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. V17 X27 S02
Audi A6 Allroad 120-257 215/55R17 A30 M+S T94 A02 A04 A05
4F, 4F1 120-257 225/55R17 A12 M+S A07 A08 A09
e1*2001/116*0254*..; A16 A23 X28
e13*2007/46*1080*.. S02
Audi A8 154-257 235/55R17 M+S 144 A02 A04 A05
4E 155-171 235/55R17 144 A07 A08 A09
e1*2001/116*0198*.., 155-171 245/50R17 A01 K1a K2b 144 A12 A16 A23
e1*2001/116*0246*.. 155-171 245/55R17 A01 G01 K1a K2b K41 142 B03 Lim NBF
RDK S02
Audi A8 110-250 225/55R17 R35 A02 A04 A05
D2 110-250 245/45R17 A07 A08 A09
G850, 265 225/55R17 M+S A12 A16 A23
e1*93/81*0005*..; A8b B03 NBF
e1*98/14*0005*.. S02
Audi Q3 100-155 215/55R17 A33 A02 A04 A05
8U, 8U1 100-155 215/60R17 A33 A08 A09 A16
e1*2007/46*0591*..; 100-155 225/50R17 A12 A23 A57 V00
e13*2007/46*1163*.. 100-155 225/55R17 A12 V17 S04
100-155 235/50R17 A12
100-155 235/55R17 A12
100-155 245/50R17 A01 A12 K1a K2b
100-155 255/50R17 A01 A12 K1a K2b
Audi Q3 100-155 215/55R17 A33 A02 A04 A05
8U, 8U1 100-155 215/60R17 A33 A08 A09 A16
e1*2007/46*0591*..; 100-155 225/50R17 A12 A23 A57 KMV
e13*2007/46*1163*.. 100-155 225/55R17 A12 V00 V17 S04
- mit Radhaus- 100-155 235/50R17 A12
Verbreiterungen 100-155 235/55R17 A12
100-155 245/50R17 A12
100-155 255/50R17 A12
Audi TT 118-155 225/50R17 K1a K1b K46 K56 A01 A02 A04
8J 118-155 235/45R17 K46 K56 A05 A07 A08
e1*2001/116* 118-155 245/45R17 K1a K1b K2b K46 K56 A09 A12 A16
0369, 0374, 0375*.. 118-200 225/50R17 K1a K1b K46 K56 M+S A23 A57 Cbo
118-200 235/45R17 K46 K56 M+S Cpe S02
118-200 245/45R17 K1a K1b K2b K46 K56 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Alhambra 85-147 205/55R17 A33 T95 144 A02 A04 A05
7N 85-147 215/50R17 A33 T95 144 A07 A08 A09
e1*2007/46*0402*..; 85-147 215/55R17 A12 T94 T98 144 A16 A23 A57
e1*2007/46*0435*.. 85-147 225/50R17 A01 A12 K2b T94 T98 144 S03
85-147 235/45R17 A12 T93 T94 T97 144
85-147 235/50R17 A01 A12 K2b 144
85-147 245/45R17 A01 A12 K2b T95 T99 144
Seat Altea / Toledo 63-155 205/50R17 K1c K2b K46 K56 T89 T93 A01 A02 A04
5P, 5PN 63-155 215/45R17 K1c K2b K46 T87 T88 T91 A05 A07 A08
e9*2001/116*0050*.. 63-155 225/45R17 K1c K2b K46 K56 A09 A12 A16
e9*2007/46*0012*.. A23 A60 Flh
KOV SeF Sth
V17 S02
Seat Exeo / Exeo ST 75-155 205/50R17 R37 A02 A04 A05
3R, 3RN 75-155 215/45R17 R37 T87 T88 T91 A07 A08 A09
e9*2001/116*0072*.., 75-155 225/45R17 A12 A16 A23
e9*2007/46*0011*.. 75-155 235/45R17 A01 K1a K1b A58 Car Lim
V17 S02
Seat Leon 63-155 205/50R17 K1a K1b K27 K2b K41 K46 R37 A01 A02 A04
1P, 1PN 63-155 215/45R17 K1a K1b K27 K2b R37 A05 A07 A08
e9*2001/116*0052*..; 63-195 225/45R17 K1a K1b K27 K2b K41 K46 A09 A12 A16
e9*2007/46*0013*.. A23 A58 Flh
V17 S02
Seat Leon 63 - 110 205/50R17 K1a K1b K2b K3c K6j K8g A01 A02 A04
5F 63 - 110 215/45R17 K1a K2b A05 A07 A08
e9*2007/46*0094*.. 63 - 110 225/45R17 K1a K1b K2b K3c K6j K8g A09 A12 A16
63 - 110 235/45R17 K1c K2b K6g K6j K8k A23 A58 F23
V17 Y85 S02
Skoda Octavia (II) 55-118 205/50R17 K1c R37 T89 T93 A01 A02 A04
1Z 55-118 215/45R17 K1a R37 T88 T91 A05 A07 A08
e11*2001/116*0230*; 55-147 205/50R17 K1c M+S A09 A12 A16
e11*2007/46*0012*.. 55-147 215/45R17 K1a M+S T91 A23 Car Lim
55-147 225/45R17 K1c Npf V17 S02
Skoda Octavia (II) 103-118 205/50R17 K1c M+S T93 A01 A02 A04
Scout 103-118 225/45R17 K1c M+S T91 A05 A07 A08
1Z 103-118 225/50R17 K1c K2b K44 K46 K56 A09 A12 A16
e11*2001/116* 103-118 235/45R17 K1c K2b K44 K46 K56 A23 A56 Car
0230*21-..; KMV S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 A01 K1a K1b K2b A02 A04 A05
5E 63-110 215/45R17 A07 A08 A09
e11*2007/46*0243*..; 63-110 225/45R17 A01 K1a K1b K2b A12 A16 A23
e11*2007/46*0244*.. 63-110 235/45R17 A01 K1a K1b K2b A58 F23 Lim
S02
Skoda Superb 77-147 205/50R17 K1a K1b K27 K2b K56 T93 A01 A02 A04
3T 77-191 205/50R17 K1a K1b K27 K2b K56 M+S T93 A05 A07 A08
e11*2001/116*0326*; 77-191 225/45R17 K1a K1b K27 K2b K56 T94 A09 A12 A16
e11*2007/46*0014*.. 77-191 235/45R17 K1c K27 K2b K41 K44 K46 K56 A23 Car Lim
V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

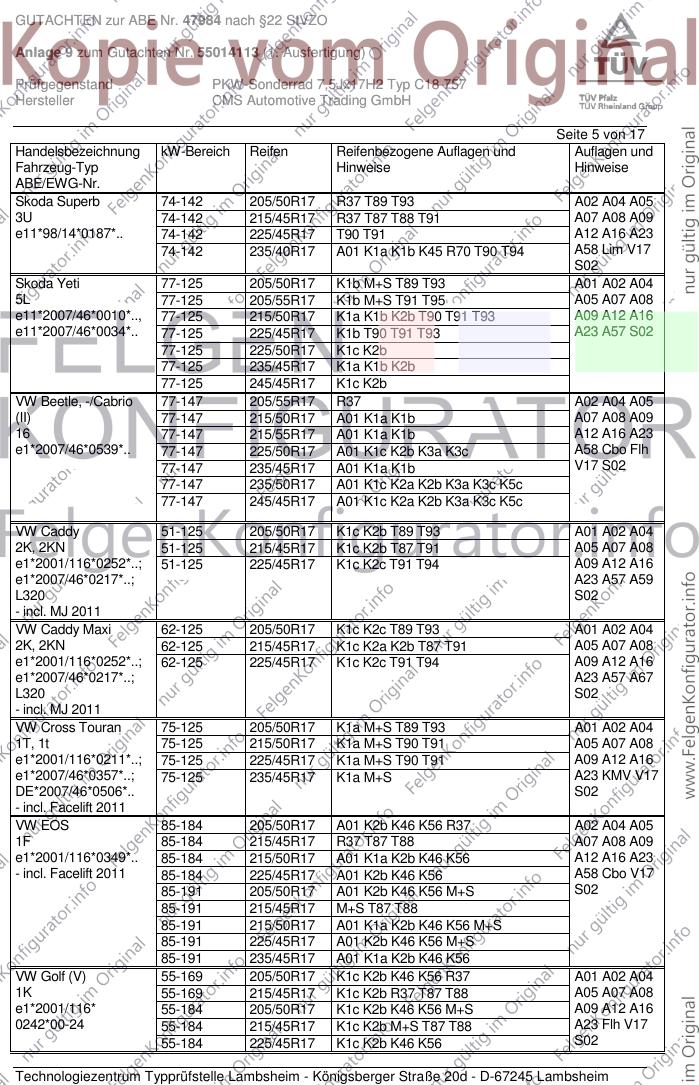

GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb 74-142 205/50R17 R37 T89 T93 A02 A04 A05
3U 74-142 215/45R17 R37 T87 T88 T91 A07 A08 A09
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 A12 A16 A23
74-142 235/40R17 A01 K1a K1b K45 R70 T90 T94 A58 Lim V17
S02
Skoda Yeti 77-125 205/50R17 K1b M+S T89 T93 A01 A02 A04
5L 77-125 205/55R17 K1b M+S T91 T95 A05 A07 A08
e11*2007/46*0010*.., 77-125 215/50R17 K1a K1b K2b T90 T91 T93 A09 A12 A16
e11*2007/46*0034*.. 77-125 225/45R17 K1b T90 T91 T93 A23 A57 S02
77-125 225/50R17 K1c K2b
77-125 235/45R17 K1a K1b K2b
77-125 245/45R17 K1c K2b
VW Beetle, -/Cabrio 77-147 205/55R17 R37 A02 A04 A05
(II) 77-147 215/50R17 A01 K1a K1b A07 A08 A09
16 77-147 215/55R17 A01 K1a K1b A12 A16 A23
e1*2007/46*0539*.. 77-147 225/50R17 A01 K1c K2b K3a K3c A58 Cbo Flh
77-147 235/45R17 A01 K1a K1b V17 S02
77-147 235/50R17 A01 K1c K2a K2b K3a K3c K5c
77-147 245/45R17 A01 K1c K2a K2b K3a K3c K5c
VW Caddy 51-125 205/50R17 K1c K2b T89 T93 A01 A02 A04
2K, 2KN 51-125 215/45R17 K1c K2b T87 T91 A05 A07 A08
e1*2001/116*0252*..; 51-125 225/45R17 K1c K2c T91 T94 A09 A12 A16
e1*2007/46*0217*..; A23 A57 A59
L320 S02
- incl. MJ 2011
VW Caddy Maxi 62-125 205/50R17 K1c K2c T89 T93 A01 A02 A04
2K, 2KN 62-125 215/45R17 K1c K2a K2b T87 T91 A05 A07 A08
e1*2001/116*0252*..; 62-125 225/45R17 K1c K2c T91 T94 A09 A12 A16
e1*2007/46*0217*..; A23 A57 A67
L320 S02
- incl. MJ 2011
VW Cross Touran 75-125 205/50R17 K1a M+S T89 T93 A01 A02 A04
1T, 1t 75-125 215/50R17 K1a M+S T90 T91 A05 A07 A08
e1*2001/116*0211*..; 75-125 225/45R17 K1a M+S T90 T91 A09 A12 A16
e1*2007/46*0357*..; 75-125 235/45R17 K1a M+S A23 KMV V17
DE*2007/46*0506*.. S02
- incl. Facelift 2011
VW EOS 85-184 205/50R17 A01 K2b K46 K56 R37 A02 A04 A05
1F 85-184 215/45R17 R37 T87 T88 A07 A08 A09
e1*2001/116*0349*.. 85-184 215/50R17 A01 K1a K2b K46 K56 A12 A16 A23
- incl. Facelift 2011 85-184 225/45R17 A01 K2b K46 K56 A58 Cbo V17
85-191 205/50R17 A01 K2b K46 K56 M+S S02
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 A01 K1a K2b K46 K56 M+S
85-191 225/45R17 A01 K2b K46 K56 M+S
85-191 235/45R17 A01 K1a K2b K46 K56
VW Golf (V) 55-169 205/50R17 K1c K2b K46 K56 R37 A01 A02 A04
1K 55-169 215/45R17 K1c K2b R37 T87 T88 A05 A07 A08
e1*2001/116* 55-184 205/50R17 K1c K2b K46 K56 M+S A09 A12 A16
0242*00-24 55-184 215/45R17 K1c K2b M+S T87 T88 A23 Flh V17
55-184 225/45R17 K1c K2b K46 K56 S02

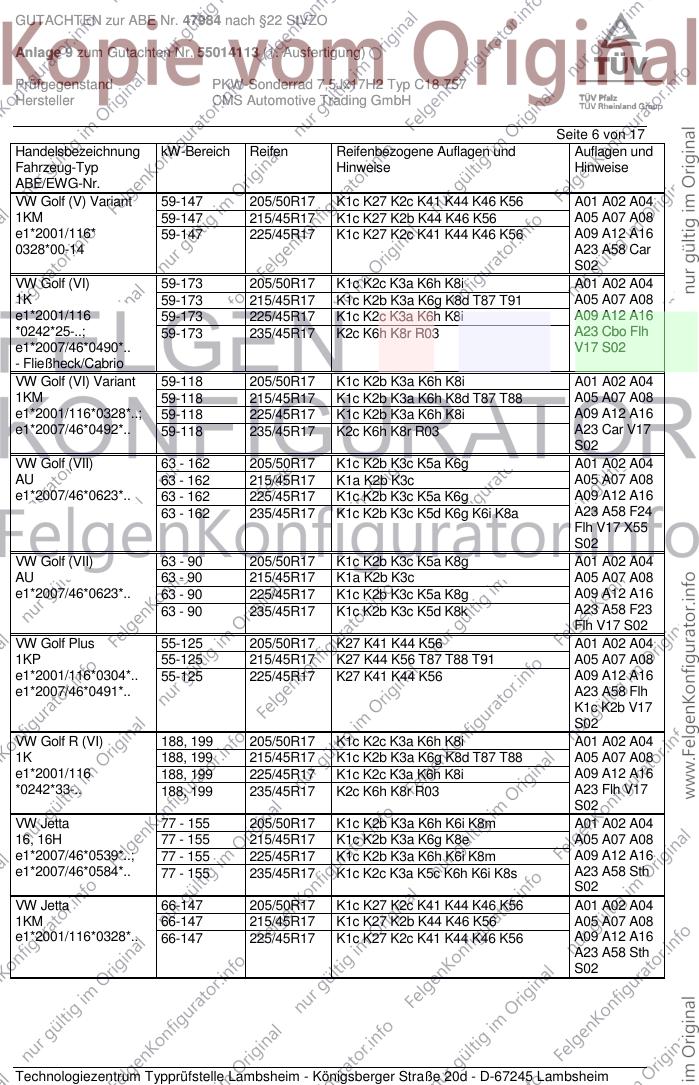

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2c K41 K44 K46 K56 A01 A02 A04
1KM 59-147 215/45R17 K1c K27 K2b K44 K46 K56 A05 A07 A08
e1*2001/116* 59-147 225/45R17 K1c K27 K2c K41 K44 K46 K56 A09 A12 A16
0328*00-14 A23 A58 Car
S02
VW Golf (VI) 59-173 205/50R17 K1c K2c K3a K6h K8i A01 A02 A04
1K 59-173 215/45R17 K1c K2b K3a K6g K8d T87 T91 A05 A07 A08
e1*2001/116 59-173 225/45R17 K1c K2c K3a K6h K8i A09 A12 A16
*0242*25-..; 59-173 235/45R17 K2c K6h K8r R03 A23 Cbo Flh
e1*2007/46*0490*.. V17 S02
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 K1c K2b K3a K6h K8i A01 A02 A04
1KM 59-118 215/45R17 K1c K2b K3a K6h K8d T87 T88 A05 A07 A08
e1*2001/116*0328*..; 59-118 225/45R17 K1c K2b K3a K6h K8i A09 A12 A16
e1*2007/46*0492*.. 59-118 235/45R17 K2c K6h K8r R03 A23 Car V17
S02
VW Golf (VII) 63 - 162 205/50R17 K1c K2b K3c K5a K6g A01 A02 A04
AU 63 - 162 215/45R17 K1a K2b K3c A05 A07 A08
e1*2007/46*0623*.. 63 - 162 225/45R17 K1c K2b K3c K5a K6g A09 A12 A16
63 - 162 235/45R17 K1c K2b K3c K5d K6g K6i K8a A23 A58 F24
Flh V17 X55
S02
VW Golf (VII) 63 - 90 205/50R17 K1c K2b K3c K5a K8g A01 A02 A04
AU 63 - 90 215/45R17 K1a K2b K3c A05 A07 A08
e1*2007/46*0623*.. 63 - 90 225/45R17 K1c K2b K3c K5a K8g A09 A12 A16
63 - 90 235/45R17 K1c K2b K3c K5d K8k A23 A58 F23
Flh V17 S02
VW Golf Plus 55-125 205/50R17 K27 K41 K44 K56 A01 A02 A04
1KP 55-125 215/45R17 K27 K44 K56 T87 T88 T91 A05 A07 A08
e1*2001/116*0304*.. 55-125 225/45R17 K27 K41 K44 K56 A09 A12 A16
e1*2007/46*0491*.. A23 A58 Flh
K1c K2b V17
S02
VW Golf R (VI) 188, 199 205/50R17 K1c K2c K3a K6h K8i A01 A02 A04
1K 188, 199 215/45R17 K1c K2b K3a K6g K8d T87 T88 A05 A07 A08
e1*2001/116 188, 199 225/45R17 K1c K2c K3a K6h K8i A09 A12 A16
*0242*33-.. 188, 199 235/45R17 K2c K6h K8r R03 A23 Flh V17
S02
VW Jetta 77 - 155 205/50R17 K1c K2b K3a K6h K6i K8m A01 A02 A04
16, 16H 77 - 155 215/45R17 K1c K2b K3a K6g K8e A05 A07 A08
e1*2007/46*0539*..; 77 - 155 225/45R17 K1c K2b K3a K6h K6i K8m A09 A12 A16
e1*2007/46*0584*.. 77 - 155 235/45R17 K1c K2c K3a K5c K6h K6i K8s A23 A58 Sth
S02
VW Jetta 66-147 205/50R17 K1c K27 K2c K41 K44 K46 K56 A01 A02 A04
1KM 66-147 215/45R17 K1c K27 K2b K44 K46 K56 A05 A07 A08
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2c K41 K44 K46 K56 A09 A12 A16
A23 A58 Sth
S02

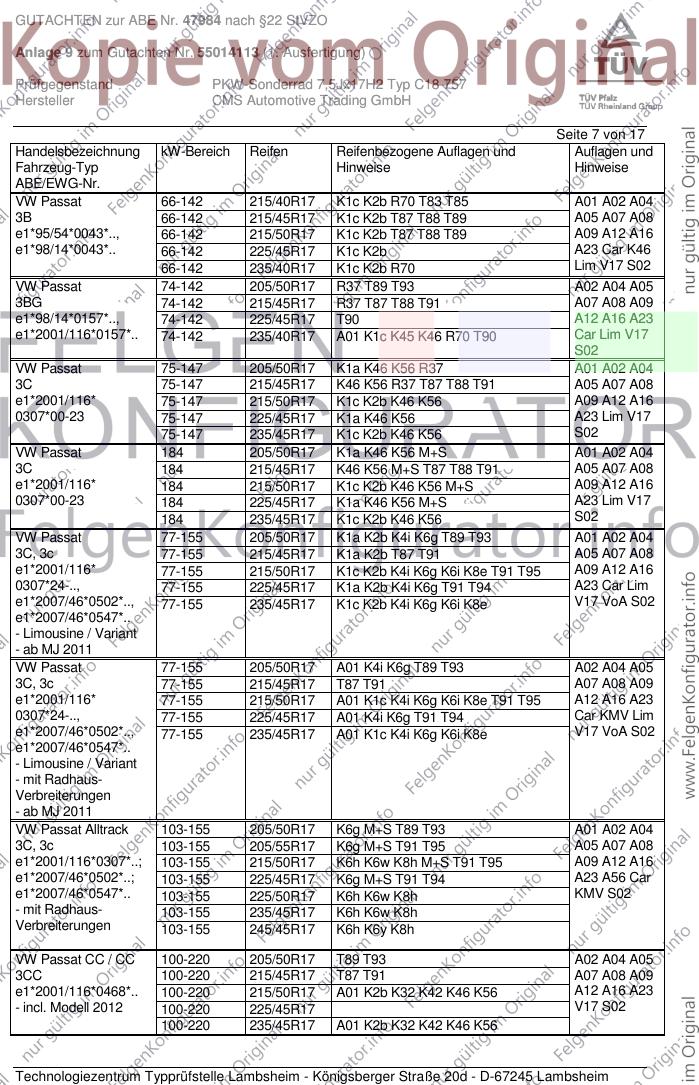

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 66-142 215/40R17 K1c K2b R70 T83 T85 A01 A02 A04
3B 66-142 215/45R17 K1c K2b T87 T88 T89 A05 A07 A08
e1*95/54*0043*.., 66-142 215/50R17 K1c K2b T87 T88 T89 A09 A12 A16
e1*98/14*0043*.. 66-142 225/45R17 K1c K2b A23 Car K46
66-142 235/40R17 K1c K2b R70 Lim V17 S02
VW Passat 74-142 205/50R17 R37 T89 T93 A02 A04 A05
3BG 74-142 215/45R17 R37 T87 T88 T91 A07 A08 A09
e1*98/14*0157*.., 74-142 225/45R17 T90 A12 A16 A23
e1*2001/116*0157*.. 74-142 235/40R17 A01 K1c K45 K46 R70 T90 Car Lim V17
S02
VW Passat 75-147 205/50R17 K1a K46 K56 R37 A01 A02 A04
3C 75-147 215/45R17 K46 K56 R37 T87 T88 T91 A05 A07 A08
e1*2001/116* 75-147 215/50R17 K1c K2b K46 K56 A09 A12 A16
0307*00-23 75-147 225/45R17 K1a K46 K56 A23 Lim V17
75-147 235/45R17 K1c K2b K46 K56 S02
VW Passat 184 205/50R17 K1a K46 K56 M+S A01 A02 A04
3C 184 215/45R17 K46 K56 M+S T87 T88 T91 A05 A07 A08
e1*2001/116* 184 215/50R17 K1c K2b K46 K56 M+S A09 A12 A16
0307*00-23 184 225/45R17 K1a K46 K56 M+S A23 Lim V17
184 235/45R17 K1c K2b K46 K56 S02
VW Passat 77-155 205/50R17 K1a K2b K4i K6g T89 T93 A01 A02 A04
3C, 3c 77-155 215/45R17 K1a K2b T87 T91 A05 A07 A08
e1*2001/116* 77-155 215/50R17 K1c K2b K4i K6g K6i K8e T91 T95 A09 A12 A16
0307*24-.., 77-155 225/45R17 K1a K2b K4i K6g T91 T94 A23 Car Lim
e1*2007/46*0502*.., 77-155 235/45R17 K1c K2b K4i K6g K6i K8e V17 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 A01 K4i K6g T89 T93 A02 A04 A05
3C, 3c 77-155 215/45R17 T87 T91 A07 A08 A09
e1*2001/116* 77-155 215/50R17 A01 K1c K4i K6g K6i K8e T91 T95 A12 A16 A23
0307*24-.., 77-155 225/45R17 A01 K4i K6g T91 T94 Car KMV Lim
e1*2007/46*0502*.., 77-155 235/45R17 A01 K1c K4i K6g K6i K8e V17 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 205/50R17 K6g M+S T89 T93 A01 A02 A04
3C, 3c 103-155 205/55R17 K6g M+S T91 T95 A05 A07 A08
e1*2001/116*0307*..; 103-155 215/50R17 K6h K6w K8h M+S T91 T95 A09 A12 A16
e1*2007/46*0502*..; 103-155 225/45R17 K6g M+S T91 T94 A23 A56 Car
e1*2007/46*0547*.. 103-155 225/50R17 K6h K6w K8h KMV S02
- mit Radhaus- 103-155 235/45R17 K6h K6w K8h
Verbreiterungen 103-155 245/45R17 K6h K6y K8h
VW Passat CC / CC 100-220 205/50R17 T89 T93 A02 A04 A05
3CC 100-220 215/45R17 T87 T91 A07 A08 A09
e1*2001/116*0468*.. 100-220 215/50R17 A01 K2b K32 K42 K46 K56 A12 A16 A23
- incl. Modell 2012 100-220 225/45R17 V17 S02
100-220 235/45R17 A01 K2b K32 K42 K46 K56

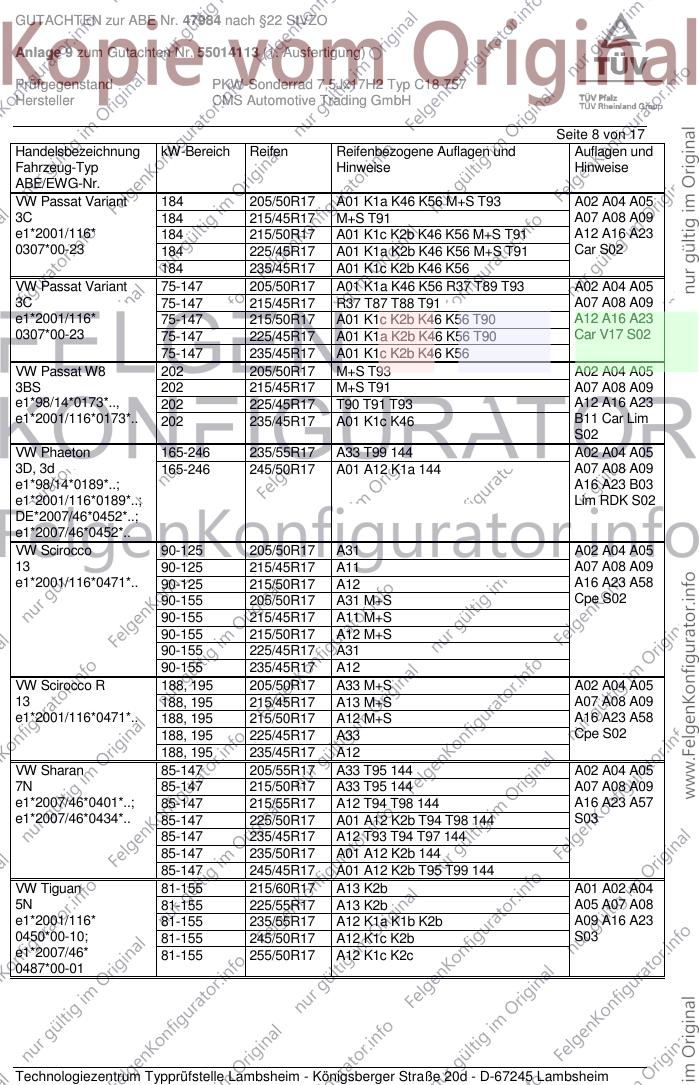

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 184 205/50R17 A01 K1a K46 K56 M+S T93 A02 A04 A05
3C 184 215/45R17 M+S T91 A07 A08 A09
e1*2001/116* 184 215/50R17 A01 K1c K2b K46 K56 M+S T91 A12 A16 A23
0307*00-23 184 225/45R17 A01 K1a K2b K46 K56 M+S T91 Car S02
184 235/45R17 A01 K1c K2b K46 K56
VW Passat Variant 75-147 205/50R17 A01 K1a K46 K56 R37 T89 T93 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 A07 A08 A09
e1*2001/116* 75-147 215/50R17 A01 K1c K2b K46 K56 T90 A12 A16 A23
0307*00-23 75-147 225/45R17 A01 K1a K2b K46 K56 T90 Car V17 S02
75-147 235/45R17 A01 K1c K2b K46 K56
VW Passat W8 202 205/50R17 M+S T93 A02 A04 A05
3BS 202 215/45R17 M+S T91 A07 A08 A09
e1*98/14*0173*.., 202 225/45R17 T90 T91 T93 A12 A16 A23
e1*2001/116*0173*.. 202 235/45R17 A01 K1c K46 B11 Car Lim
S02
VW Phaeton 165-246 235/55R17 A33 T99 144 A02 A04 A05
3D, 3d 165-246 245/50R17 A01 A12 K1a 144 A07 A08 A09
e1*98/14*0189*..; A16 A23 B03
e1*2001/116*0189*..; Lim RDK S02
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-125 205/50R17 A31 A02 A04 A05
13 90-125 215/45R17 A11 A07 A08 A09
e1*2001/116*0471*.. 90-125 215/50R17 A12 A16 A23 A58
90-155 205/50R17 A31 M+S Cpe S02
90-155 215/45R17 A11 M+S
90-155 215/50R17 A12 M+S
90-155 225/45R17 A31
90-155 235/45R17 A12
VW Scirocco R 188, 195 205/50R17 A33 M+S A02 A04 A05
13 188, 195 215/45R17 A13 M+S A07 A08 A09
e1*2001/116*0471*.. 188, 195 215/50R17 A12 M+S A16 A23 A58
188, 195 225/45R17 A33 Cpe S02
188, 195 235/45R17 A12
VW Sharan 85-147 205/55R17 A33 T95 144 A02 A04 A05
7N 85-147 215/50R17 A33 T95 144 A07 A08 A09
e1*2007/46*0401*..; 85-147 215/55R17 A12 T94 T98 144 A16 A23 A57
e1*2007/46*0434*.. 85-147 225/50R17 A01 A12 K2b T94 T98 144 S03
85-147 235/45R17 A12 T93 T94 T97 144
85-147 235/50R17 A01 A12 K2b 144
85-147 245/45R17 A01 A12 K2b T95 T99 144
VW Tiguan 81-155 215/60R17 A13 K2b A01 A02 A04
5N 81-155 225/55R17 A13 K2b A05 A07 A08
e1*2001/116* 81-155 235/55R17 A12 K1a K1b K2b A09 A16 A23
0450*00-10; 81-155 245/50R17 A12 K1c K2b S03
e1*2007/46* 81-155 255/50R17 A12 K1c K2c
0487*00-01

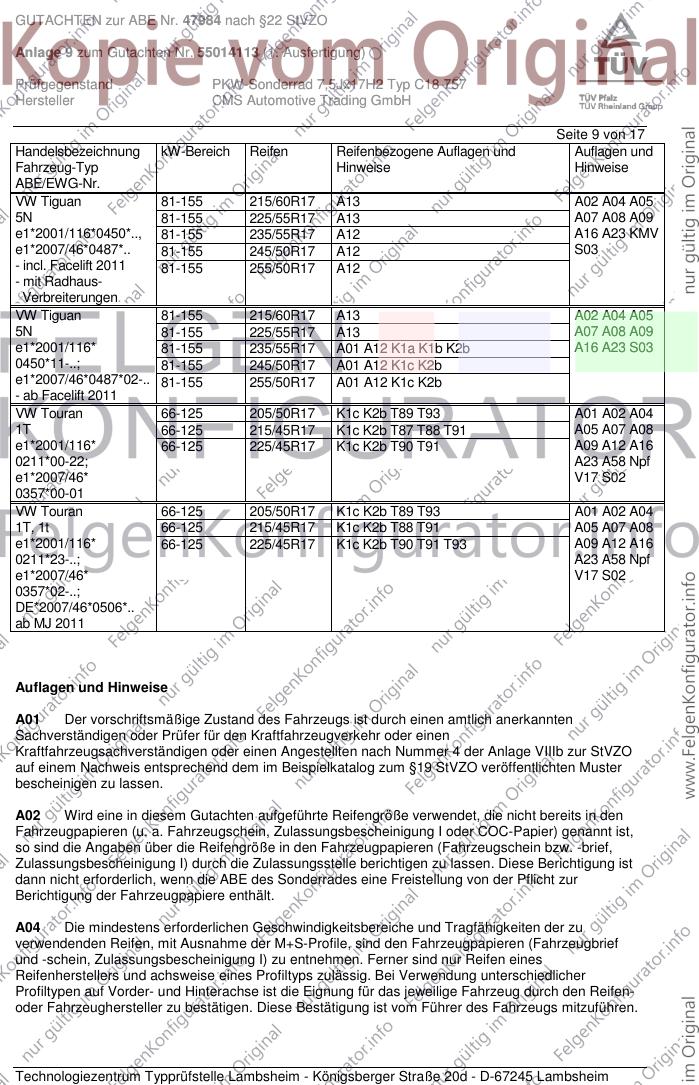

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 215/60R17 A13 A02 A04 A05
5N 81-155 225/55R17 A13 A07 A08 A09
e1*2001/116*0450*.., 81-155 235/55R17 A12 A16 A23 KMV
e1*2007/46*0487*.. 81-155 245/50R17 A12 S03
- incl. Facelift 2011 81-155 255/50R17 A12
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 215/60R17 A13 A02 A04 A05
5N 81-155 225/55R17 A13 A07 A08 A09
e1*2001/116* 81-155 235/55R17 A01 A12 K1a K1b K2b A16 A23 S03
0450*11-..; 81-155 245/50R17 A01 A12 K1c K2b
e1*2007/46*0487*02-.. 81-155 255/50R17 A01 A12 K1c K2b
- ab Facelift 2011
VW Touran 66-125 205/50R17 K1c K2b T89 T93 A01 A02 A04
1T 66-125 215/45R17 K1c K2b T87 T88 T91 A05 A07 A08
e1*2001/116* 66-125 225/45R17 K1c K2b T90 T91 A09 A12 A16
0211*00-22; A23 A58 Npf
e1*2007/46* V17 S02
0357*00-01
VW Touran 66-125 205/50R17 K1c K2b T89 T93 A01 A02 A04
1T, 1t 66-125 215/45R17 K1c K2b T88 T91 A05 A07 A08
e1*2001/116* 66-125 225/45R17 K1c K2b T90 T91 T93 A09 A12 A16
0211*23-..; A23 A58 Npf
e1*2007/46* V17 S02
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

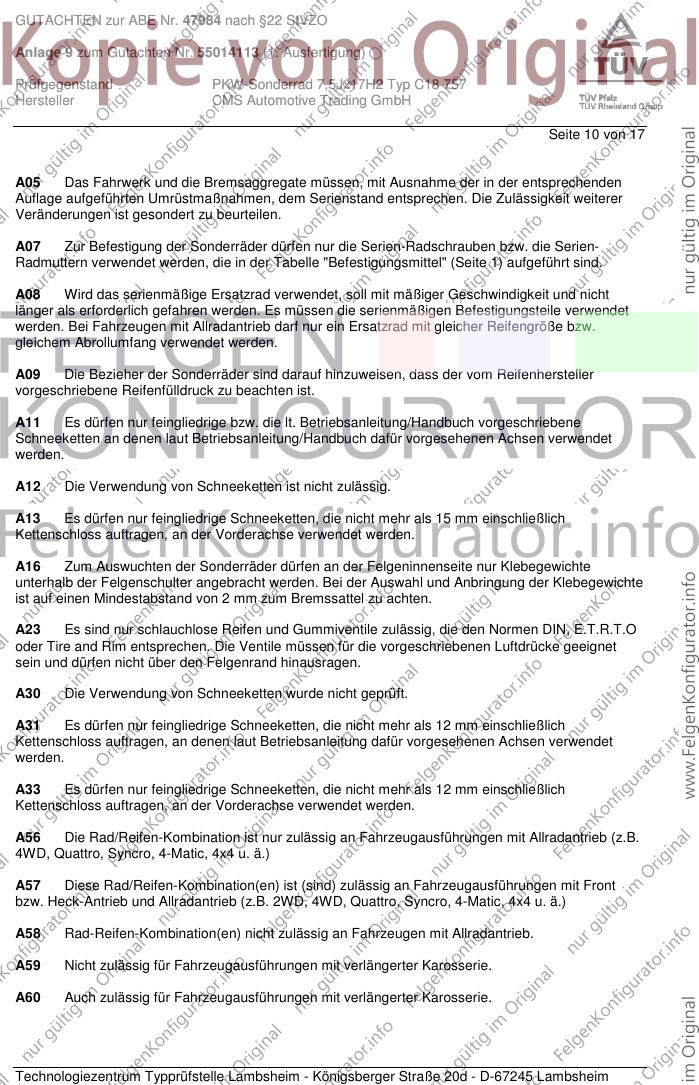

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 10 von 17
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A23 Es sind nur schlauchlose Reifen und Gummiventile zulässig, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet
sein und dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.

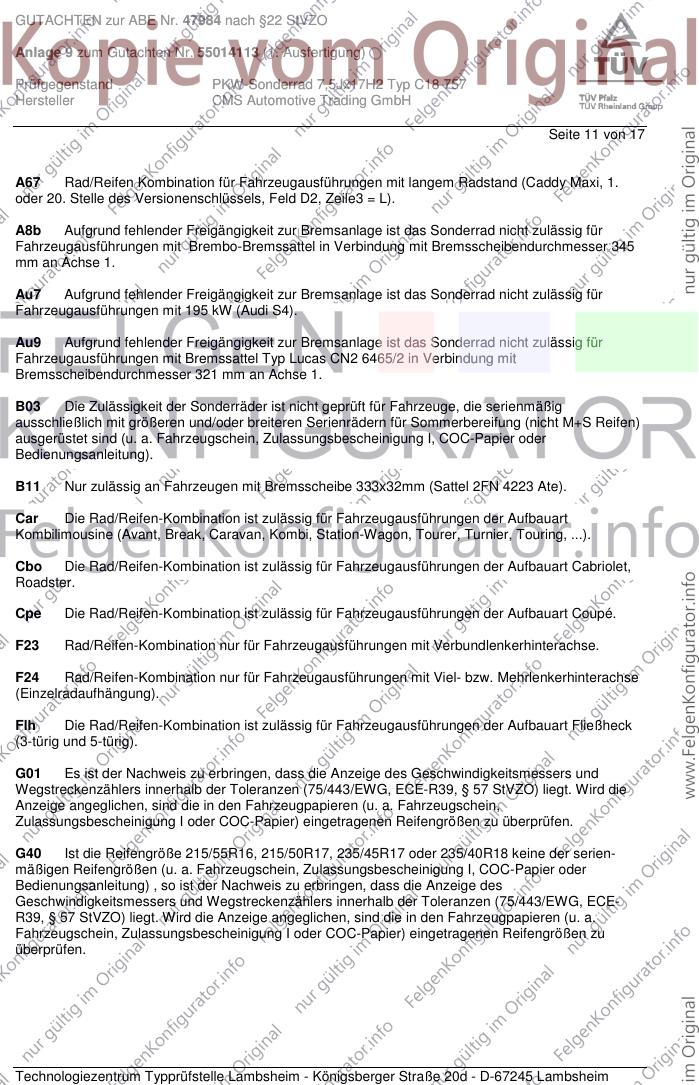

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 11 von 17
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

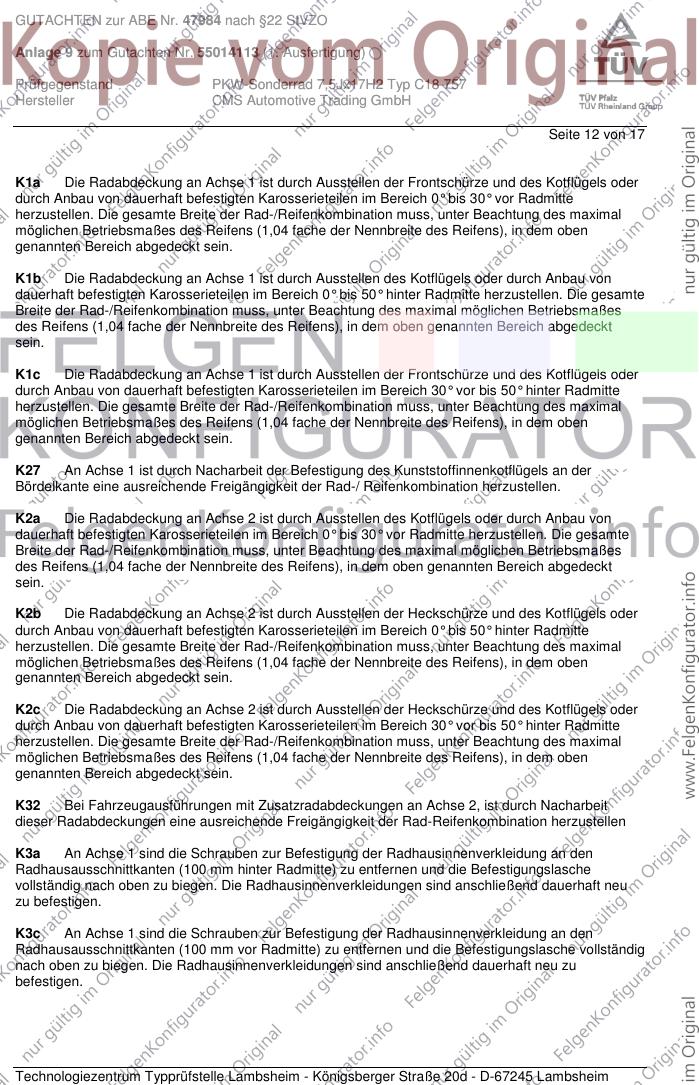

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 12 von 17
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.

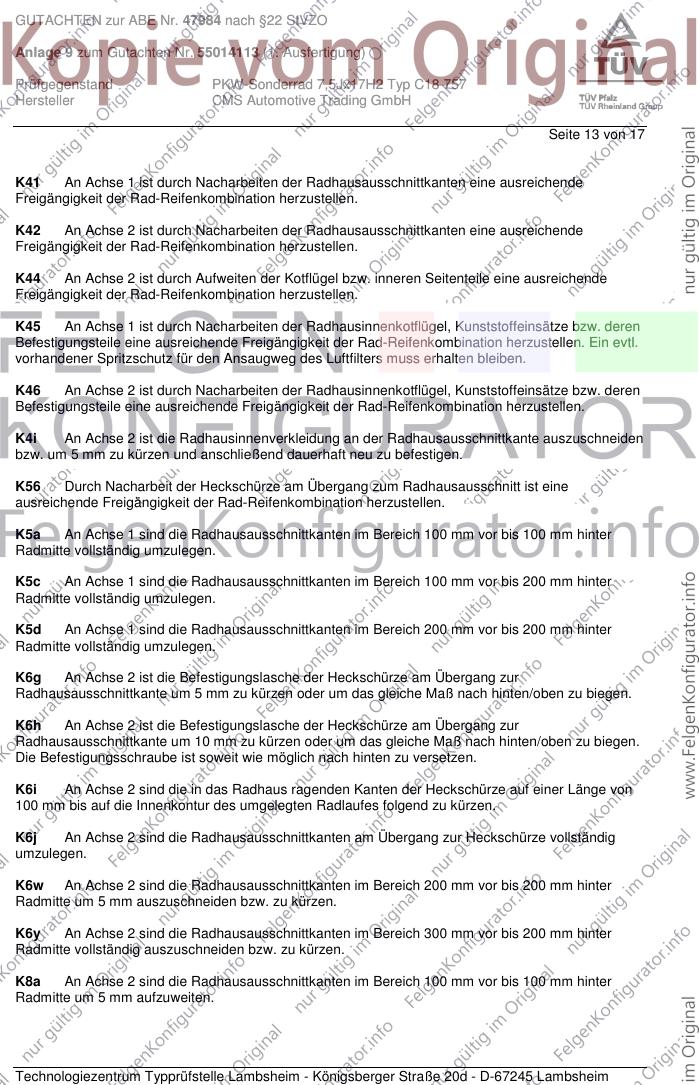

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 13 von 17
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.

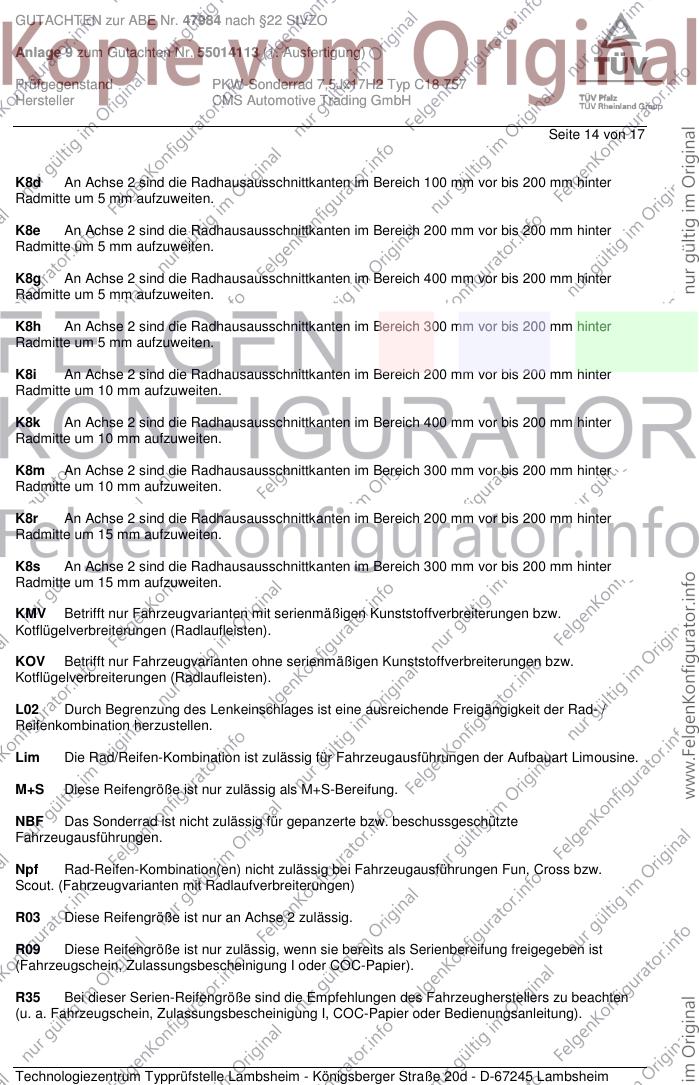

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 14 von 17
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

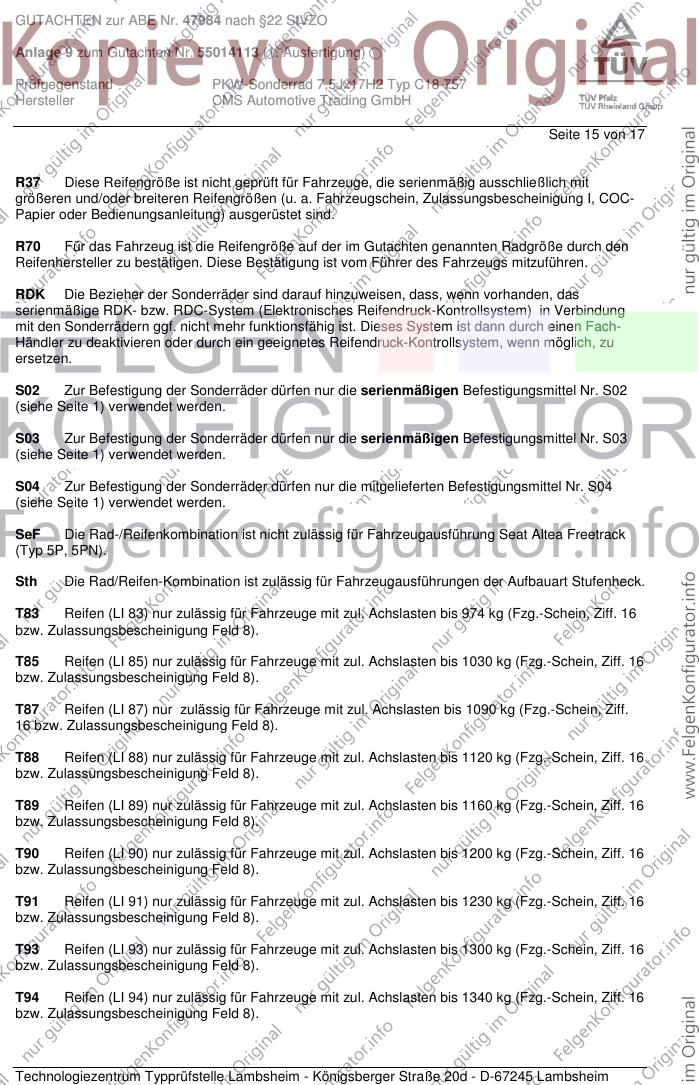

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 15 von 17
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

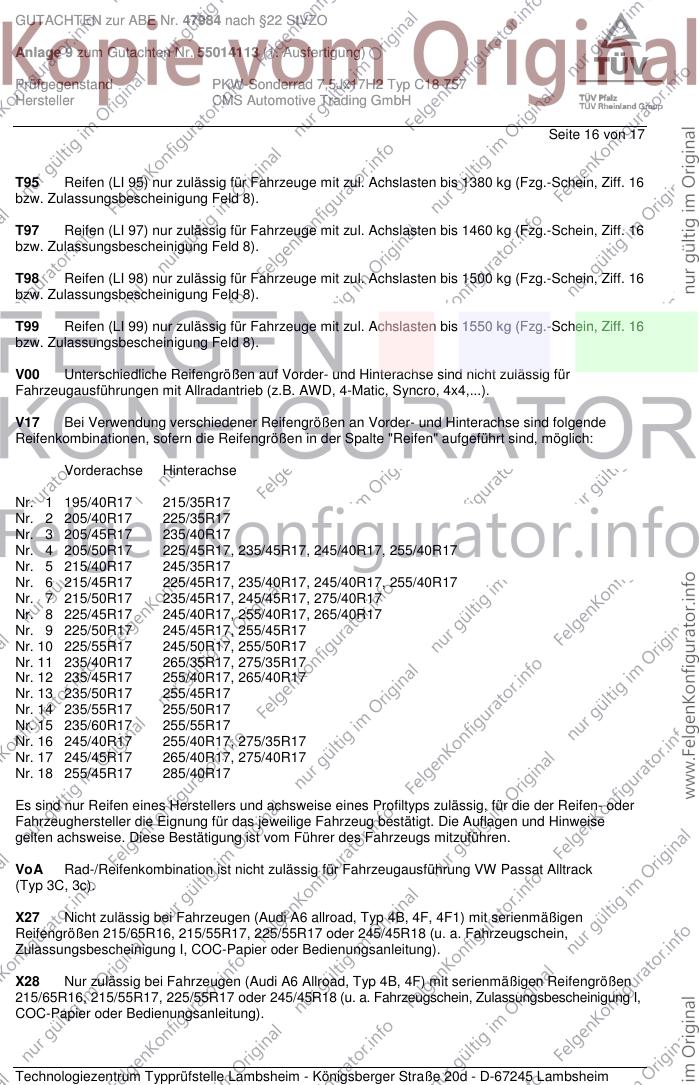

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 16 von 17
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).

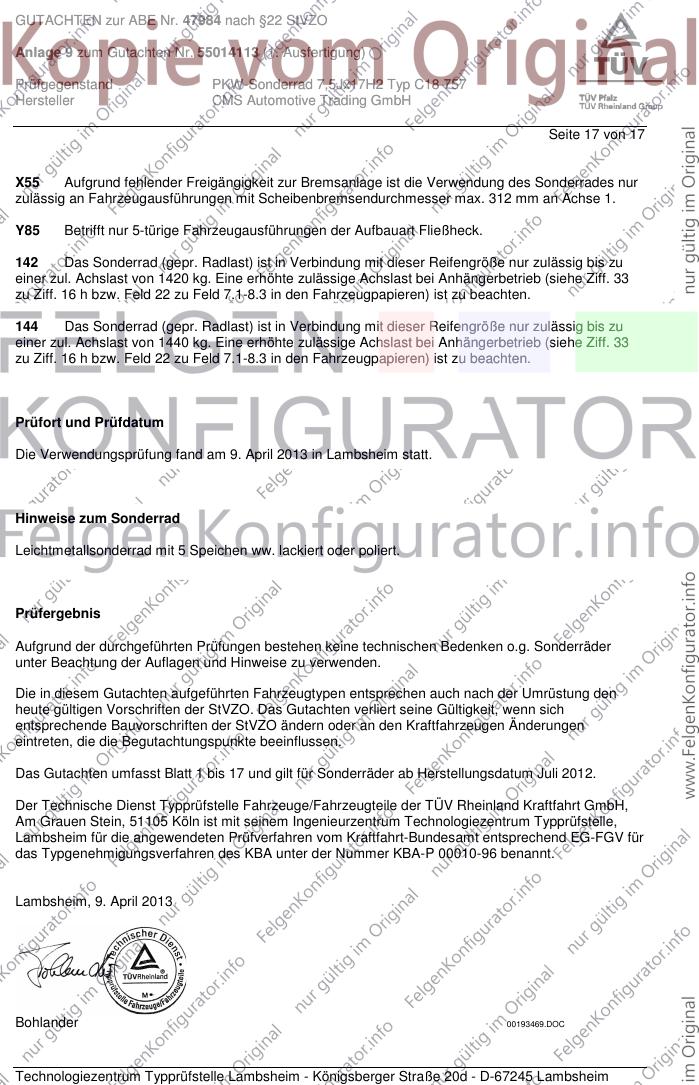

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55014113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 17 von 17
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. April 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Leichtmetallsonderrad mit 5 Speichen ww. lackiert oder poliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Juli 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. April 2013
Bohlander 00193469.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
