GUTACHTEN zur ABE Nr. 49105 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55050113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ MAM11-8520
Hersteller Keskin Tuning Europa GmbH
Seite 1 von 10
Auftraggeber Keskin Tuning Europa GmbH
Carl-Benzstraße 22-24
67227 Frankenthal
QM-NR. 49020390809
Prüfgegenstand PKW-Sonderrad
Modell MAM11
Typ MAM11-8520
Radgröße 8,5Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB MAM11-8520 DB/Ø66,5xØ57,1 5/112/57,1 42 690 2100
Kennzeichnungen
KBA-Nummer 49105
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM11-8520
Radgröße 8,5Jx20H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

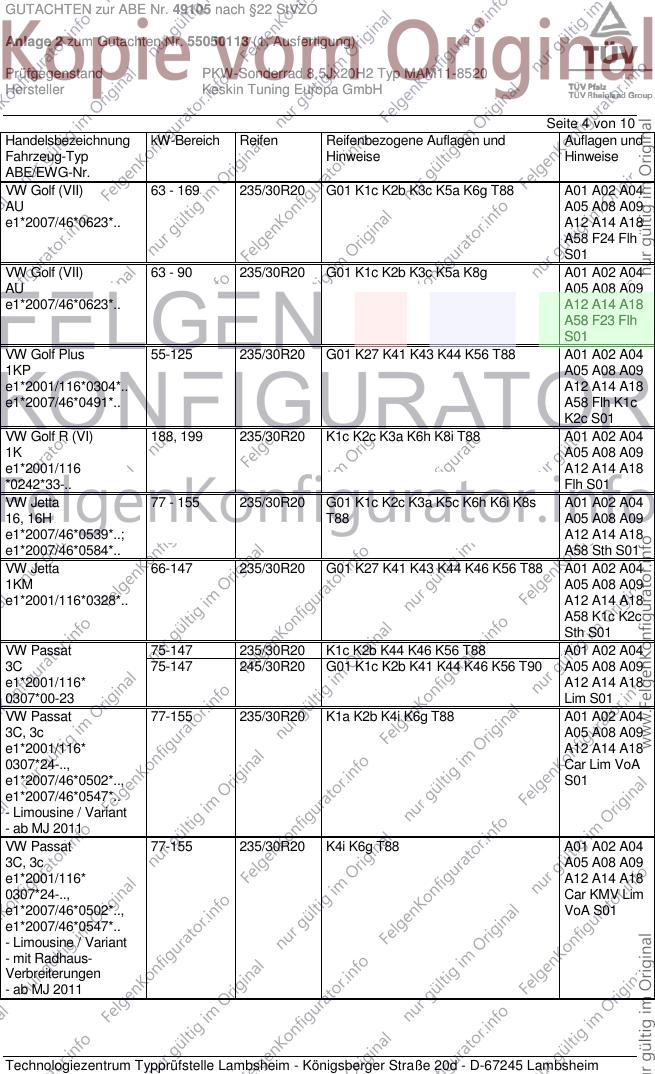

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49105 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55050113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ MAM11-8520
Hersteller Keskin Tuning Europa GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 235/30R20 G01 K1c K2b K46 K56 LK6 T88 A01 A02 A04
8P A05 A08 A09
e1*2001/116*0456*.. A12 A14 A18
A58 Cbo S01
Audi A3, -/Sportback 184-195 235/30R20 G01 K1c K2b K46 K56 T88 A01 A02 A04
8P, 8PA A05 A08 A09
e1*2001/116*0217*.., A12 A14 A18
e1*2001/116*0418*.. Flh LK6 S01
Audi A3, -/Sportback 66-147 235/30R20 G01 K1c K2b K46 K56 LK6 T88 A01 A02 A04
8P, 8PA, 8PB A05 A08 A09
e1*2001/116*0217*..; A12 A14 A18
e1*2001/116*0241*..; A58 Flh S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-132 235/30R20 G01 K1c K2b K3a K4i K5d K6g K8h A01 A02 A04
8V T88 A05 A08 A09
e1*2007/46*0607*.. A12 A14 A18
A58 F24 Flh
S01
Audi A6 -/Avant 89-213 255/30R20 K1b K2b R70 T92 A01 A02 A04
4F, 4F1 A05 A08 A09
e1*2001/116*0254*.., A12 A14 A18
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. X27 S01
Audi Q3 100-155 225/35R20 T90 A02 A04 A05
8U, 8U1 100-155 235/35R20 T92 A08 A09 A12
e1*2007/46*0591*..; 100-155 245/30R20 A14 A18 A57
e13*2007/46*1163*.. 100-155 245/35R20 S02
Audi Q3 100-155 225/35R20 T90 A02 A04 A05
8U, 8U1 100-155 235/35R20 T92 A08 A09 A12
e1*2007/46*0591*..; 100-155 245/30R20 A14 A18 A57
e13*2007/46*1163*.. 100-155 245/35R20 KMV S02
- mit Radhaus-
Verbreiterungen
Audi TT 118-155 235/30R20 K46 K56 T88 A01 A02 A04
8J 118-184 245/30R20 K1a K1b K46 K56 A05 A08 A09
e1*2001/116* 118-184 255/30R20 K1c K2b K44 K46 K56 A12 A14 A18
0369, 0374, 0375*.. A57 Cbo Cpe
S01
Seat Leon 63-195 235/30R20 G01 K1a K1b K27 K2b K41 K46 R70 A01 A02 A04
1P, 1PN T88 A05 A08 A09
e9*2001/116*0052*..; 63-195 235/30R20 K1a K1b K27 K2b K41 K46 R70 T88 A12 A14 A18
e9*2007/46*0013*.. Z19 A58 Flh S01
Seat Leon 132, 135 235/30R20 G01 K1a K1b K2b K3c K6g K6i K6j A01 A02 A04
5F K8g A05 A08 A09
e9*2007/46*0094*.. A12 A14 A18
A58 F24 Flh
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49105 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55050113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ MAM11-8520
Hersteller Keskin Tuning Europa GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63 - 110 235/30R20 G01 K1a K1b K2b K3c K6j K8g A01 A02 A04
5F A05 A08 A09
e9*2007/46*0094*.. A12 A14 A18
A58 F23 Flh
S01
Skoda Octavia (III) 132, 135 235/30R20 A01 G01 K1a K1b K2b A02 A04 A05
5E A08 A09 A12
e11*2007/46*0243*..; A14 A18 A58
e11*2007/46*0244*.. Car F24 Lim
S01
Skoda Octavia (III) 63-110 235/30R20 A01 G01 K1a K1b K2b A02 A04 A05
5E A08 A09 A12
e11*2007/46*0243*..; A14 A18 A58
e11*2007/46*0244*.. Car F23 Lim
S01
Skoda Yeti 77-125 245/30R20 K1c K2b T90 A01 A02 A04
5L A05 A08 A09
e11*2007/46*0010*.., A12 A14 A18
e11*2007/46*0034*.. A57 S01
VW Beetle, /Cabrio (II) 77-147 225/35R20 A02 A04 A05
16 77-147 235/30R20 A01 K1a K1b A08 A09 A12
e1*2007/46*0539*.. 77-147 235/35R20 A01 K1a K1b A14 A18 A58
77-147 245/30R20 A01 K1c K2b K3a K3c Cbo Flh S01
VW EOS 85-191 235/30R20 K1a K1b K2a K2b K44 K56 T88 A01 A02 A04
1F 85-191 245/30R20 G01 K1c K2c K41 K44 K56 T90 A05 A08 A09
e1*2001/116*0349*.. A12 A14 A18
- incl. Facelift 2011 A58 Cbo K46
S01
VW Golf (V) 55-184 235/30R20 G01 K1c K2b K41 K44 K45 K46 K56 A01 A02 A04
1K T88 A05 A08 A09
e1*2001/116* A12 A14 A18
0242*00-24 Flh S01
VW Golf (V) Variant 59-147 235/30R20 G01 K27 K41 K43 K44 K46 T88 A01 A02 A04
1KM A05 A08 A09
e1*2001/116* A12 A14 A18
0328*00-14 A58 Car K1c
K2c K56 S01
VW Golf (VI) 59-173 235/30R20 G01 K1c K2c K3a K6h K8i T88 A01 A02 A04
1K A05 A08 A09
e1*2001/116 A12 A14 A18
*0242*25-..; Cbo Flh S01
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 235/30R20 G01 K1c K2b K3a K6h K8i T88 A01 A02 A04
1KM A05 A08 A09
e1*2001/116*0328*..; A12 A14 A18
e1*2007/46*0492*.. Car S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49105 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55050113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ MAM11-8520
Hersteller Keskin Tuning Europa GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) 63 - 169 235/30R20 G01 K1c K2b K3c K5a K6g T88 A01 A02 A04
AU A05 A08 A09
e1*2007/46*0623*.. A12 A14 A18
A58 F24 Flh
S01
VW Golf (VII) 63 - 90 235/30R20 G01 K1c K2b K3c K5a K8g A01 A02 A04
AU A05 A08 A09
e1*2007/46*0623*.. A12 A14 A18
A58 F23 Flh
S01
VW Golf Plus 55-125 235/30R20 G01 K27 K41 K43 K44 K56 T88 A01 A02 A04
1KP A05 A08 A09
e1*2001/116*0304*.. A12 A14 A18
e1*2007/46*0491*.. A58 Flh K1c
K2c S01
VW Golf R (VI) 188, 199 235/30R20 K1c K2c K3a K6h K8i T88 A01 A02 A04
1K A05 A08 A09
e1*2001/116 A12 A14 A18
*0242*33-.. Flh S01
VW Jetta 77 - 155 235/30R20 G01 K1c K2c K3a K5c K6h K6i K8s A01 A02 A04
16, 16H T88 A05 A08 A09
e1*2007/46*0539*..; A12 A14 A18
e1*2007/46*0584*.. A58 Sth S01
VW Jetta 66-147 235/30R20 G01 K27 K41 K43 K44 K46 K56 T88 A01 A02 A04
1KM A05 A08 A09
e1*2001/116*0328*.. A12 A14 A18
A58 K1c K2c
Sth S01
VW Passat 75-147 235/30R20 K1c K2b K44 K46 K56 T88 A01 A02 A04
3C 75-147 245/30R20 G01 K1c K2b K41 K44 K46 K56 T90 A05 A08 A09
e1*2001/116* A12 A14 A18
0307*00-23 Lim S01
VW Passat 77-155 235/30R20 K1a K2b K4i K6g T88 A01 A02 A04
3C, 3c A05 A08 A09
e1*2001/116* A12 A14 A18
0307*24-.., Car Lim VoA
e1*2007/46*0502*.., S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 235/30R20 K4i K6g T88 A01 A02 A04
3C, 3c A05 A08 A09
e1*2001/116* A12 A14 A18
0307*24-.., Car KMV Lim
e1*2007/46*0502*.., VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49105 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55050113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ MAM11-8520
Hersteller Keskin Tuning Europa GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Alltrack 103-155 225/35R20 T90 A02 A04 A05
3C, 3c A08 A09 A12
e1*2001/116*0307*..; A14 A18 A56
e1*2007/46*0502*..; Car KMV S01
e1*2007/46*0547*..
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-147 235/30R20 T88 A02 A04 A05
3CC 100-220 245/30R20 A01 G01 K1a K2b K32 K42 K44 K46 A08 A09 A12
e1*2001/116*0468*.. K56 T90 A14 A18 S01
- incl. Modell 2012
VW Passat Variant 75-147 235/30R20 K1c K2b K44 K46 K56 T88 A01 A02 A04
3C 75-147 245/30R20 G01 K1c K2b K41 K44 K46 K56 T90 A05 A08 A09
e1*2001/116* A12 A14 A18
0307*00-23 Car S01
VW Scirocco 90-155 235/30R20 T88 A02 A04 A05
13 90-155 245/30R20 A01 G01 K1a K2b T90 A08 A09 A12
e1*2001/116*0471*.. A14 A18 A58
Cpe S01
VW Scirocco R 188, 195 235/30R20 T88 A02 A04 A05
13 188, 195 245/30R20 A01 G01 K1a K2b T90 A08 A09 A12
e1*2001/116*0471*.. A14 A18 A58
Cpe S01
VW Tiguan 81-155 245/35R20 A02 A04 A05
5N 81-155 255/35R20 A08 A09 A12
e1*2001/116*0450*.., A14 A18 KMV
e1*2007/46*0487*.. S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 245/35R20 K2b A01 A02 A04
5N 81-155 255/35R20 K1a K1b K2b A05 A08 A09
e1*2001/116* A12 A14 A18
0450*00-10; S03
e1*2007/46*
0487*00-01
VW Tiguan 81-155 245/35R20 A02 A04 A05
5N 81-155 255/35R20 A01 K1a K1b K2b A08 A09 A12
e1*2001/116* A14 A18 S03
0450*11-..;
e1*2007/46*0487*02-..
- ab Facelift 2011
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49105 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55050113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ MAM11-8520
Hersteller Keskin Tuning Europa GmbH
Seite 6 von 10
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49105 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55050113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ MAM11-8520
Hersteller Keskin Tuning Europa GmbH
Seite 7 von 10
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49105 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55050113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ MAM11-8520
Hersteller Keskin Tuning Europa GmbH
Seite 8 von 10

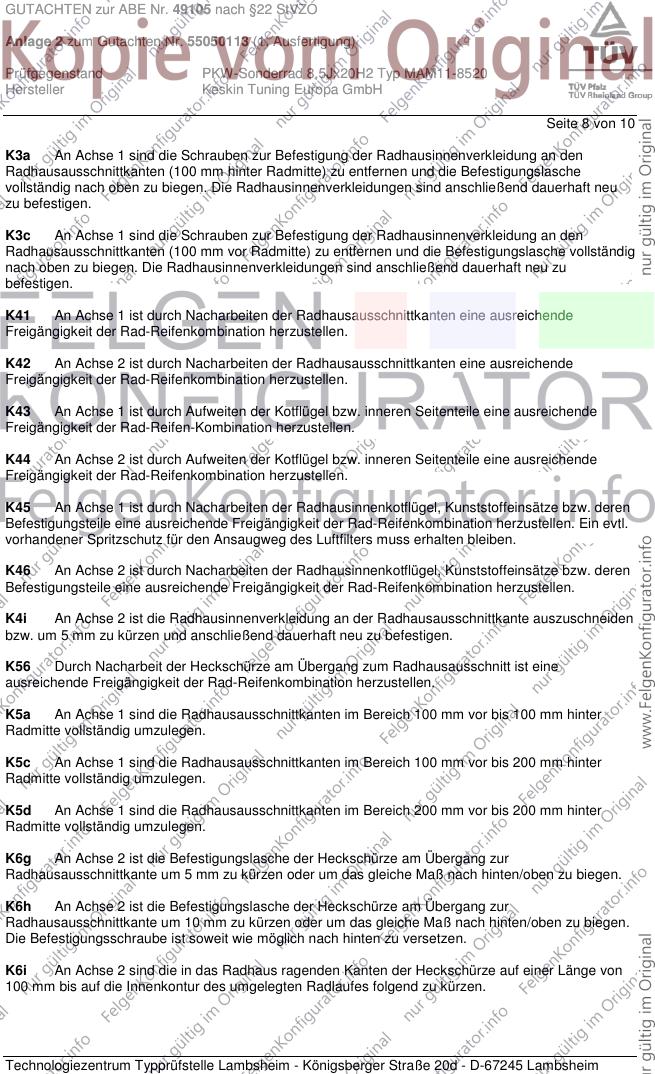

K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49105 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55050113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ MAM11-8520
Hersteller Keskin Tuning Europa GmbH
Seite 9 von 10
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49105 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55050113 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ MAM11-8520
Hersteller Keskin Tuning Europa GmbH
Seite 10 von 10
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Juni 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Dreifachspeichen.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Mai 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Juni 2013
Tufan 00197323.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
