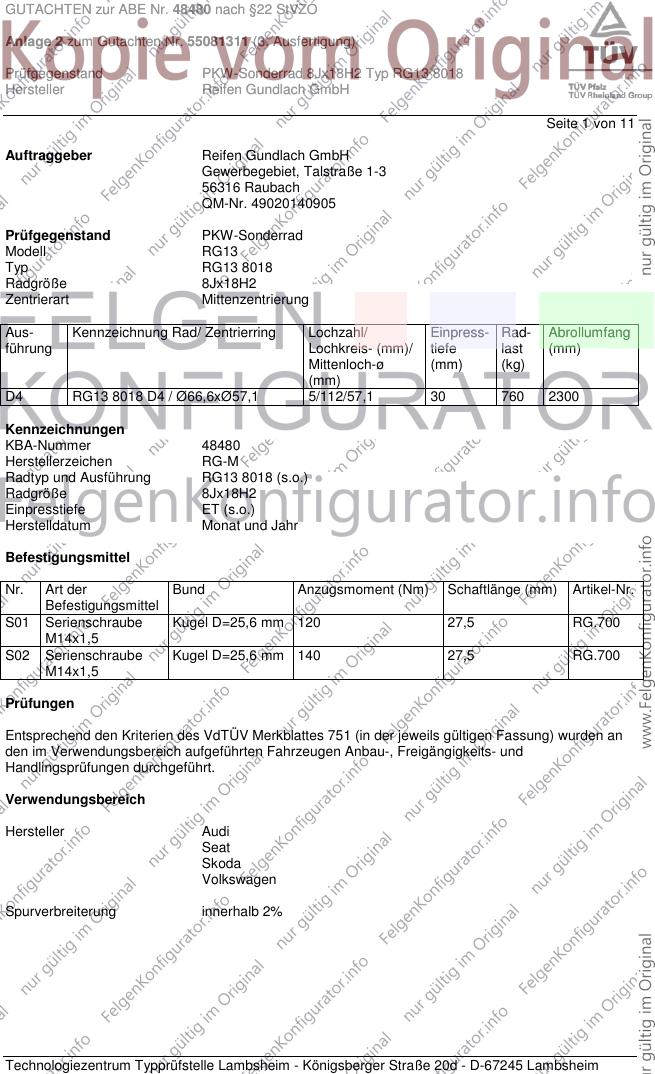

GUTACHTEN zur ABE Nr. 48480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55081311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RG13 8018
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG13
Typ RG13 8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D4 RG13 8018 D4 / Ø66,6xØ57,1 5/112/57,1 30 760 2300
Kennzeichnungen
KBA-Nummer 48480
Herstellerzeichen RG-M
Radtyp und Ausführung RG13 8018 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Serienschraube Kugel D=25,6 mm 120 27,5 RG.700
M14x1,5
S02 Serienschraube Kugel D=25,6 mm 140 27,5 RG.700
M14x1,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

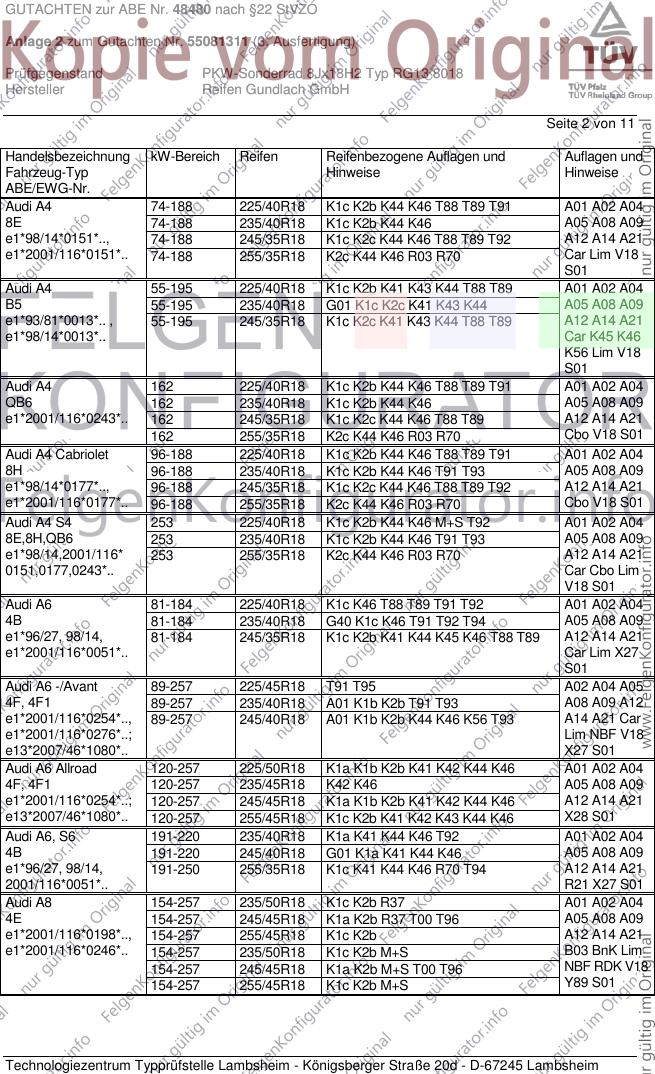

GUTACHTEN zur ABE Nr. 48480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55081311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RG13 8018
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 74-188 225/40R18 K1c K2b K44 K46 T88 T89 T91 A01 A02 A04
8E 74-188 235/40R18 K1c K2b K44 K46 A05 A08 A09
e1*98/14*0151*.., 74-188 245/35R18 K1c K2c K44 K46 T88 T89 T92 A12 A14 A21
e1*2001/116*0151*.. 74-188 255/35R18 K2c K44 K46 R03 R70 Car Lim V18
S01
Audi A4 55-195 225/40R18 K1c K2b K41 K43 K44 T88 T89 A01 A02 A04
B5 55-195 235/40R18 G01 K1c K2c K41 K43 K44 A05 A08 A09
e1*93/81*0013*.. , 55-195 245/35R18 K1c K2c K41 K43 K44 T88 T89 A12 A14 A21
e1*98/14*0013*.. Car K45 K46
K56 Lim V18
S01
Audi A4 162 225/40R18 K1c K2b K44 K46 T88 T89 T91 A01 A02 A04
QB6 162 235/40R18 K1c K2b K44 K46 A05 A08 A09
e1*2001/116*0243*.. 162 245/35R18 K1c K2c K44 K46 T88 T89 A12 A14 A21
162 255/35R18 K2c K44 K46 R03 R70 Cbo V18 S01
Audi A4 Cabriolet 96-188 225/40R18 K1c K2b K44 K46 T88 T89 T91 A01 A02 A04
8H 96-188 235/40R18 K1c K2b K44 K46 T91 T93 A05 A08 A09
e1*98/14*0177*.., 96-188 245/35R18 K1c K2c K44 K46 T88 T89 T92 A12 A14 A21
e1*2001/116*0177*.. 96-188 255/35R18 K2c K44 K46 R03 R70 Cbo V18 S01
Audi A4 S4 253 225/40R18 K1c K2b K44 K46 M+S T92 A01 A02 A04
8E,8H,QB6 253 235/40R18 K1c K2b K44 K46 T91 T93 A05 A08 A09
e1*98/14,2001/116* 253 255/35R18 K2c K44 K46 R03 R70 A12 A14 A21
0151,0177,0243*.. Car Cbo Lim
V18 S01
Audi A6 81-184 225/40R18 K1c K46 T88 T89 T91 T92 A01 A02 A04
4B 81-184 235/40R18 G40 K1c K46 T91 T92 T94 A05 A08 A09
e1*96/27, 98/14, 81-184 245/35R18 K1c K2b K41 K44 K45 K46 T88 T89 A12 A14 A21
e1*2001/116*0051*.. Car Lim X27
S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F, 4F1 89-257 235/40R18 A01 K1b K2b T91 T93 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/40R18 A01 K1b K2b K44 K46 K56 T93 A14 A21 Car
e1*2001/116*0276*..; Lim NBF V18
e13*2007/46*1080*.. X27 S01
Audi A6 Allroad 120-257 225/50R18 K1a K1b K2b K41 K42 K44 K46 A01 A02 A04
4F, 4F1 120-257 235/45R18 K42 K46 A05 A08 A09
e1*2001/116*0254*..; 120-257 245/45R18 K1a K1b K2b K41 K42 K44 K46 A12 A14 A21
e13*2007/46*1080*.. 120-257 255/45R18 K1c K2b K41 K42 K43 K44 K46 X28 S01
Audi A6, S6 191-220 235/40R18 K1a K41 K44 K46 T92 A01 A02 A04
4B 191-220 245/40R18 G01 K1a K41 K44 K46 A05 A08 A09
e1*96/27, 98/14, 191-250 255/35R18 K1c K41 K44 K46 R70 T94 A12 A14 A21
2001/116*0051*.. R21 X27 S01
Audi A8 154-257 235/50R18 K1c K2b R37 A01 A02 A04
4E 154-257 245/45R18 K1a K2b R37 T00 T96 A05 A08 A09
e1*2001/116*0198*.., 154-257 255/45R18 K1c K2b A12 A14 A21
e1*2001/116*0246*.. 154-257 235/50R18 K1c K2b M+S B03 BnK Lim
154-257 245/45R18 K1a K2b M+S T00 T96 NBF RDK V18
154-257 255/45R18 K1c K2b M+S Y89 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

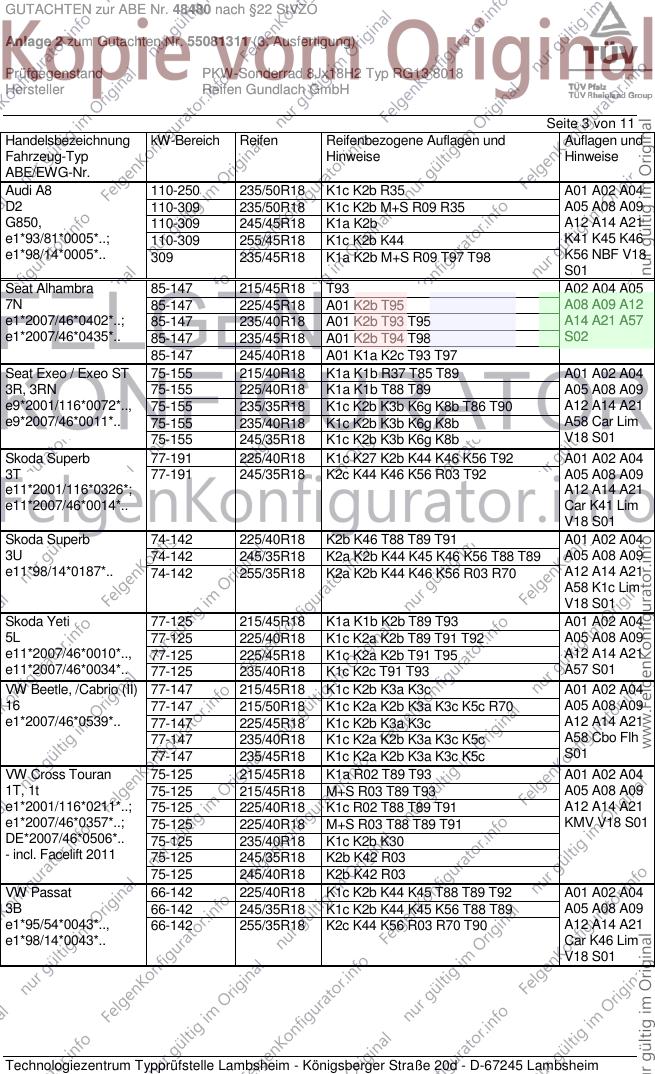

GUTACHTEN zur ABE Nr. 48480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55081311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RG13 8018
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 110-250 235/50R18 K1c K2b R35 A01 A02 A04
D2 110-309 235/50R18 K1c K2b M+S R09 R35 A05 A08 A09
G850, 110-309 245/45R18 K1a K2b A12 A14 A21
e1*93/81*0005*..; 110-309 255/45R18 K1c K2b K44 K41 K45 K46
e1*98/14*0005*.. 309 235/45R18 K1a K2b M+S R09 T97 T98 K56 NBF V18
S01
Seat Alhambra 85-147 215/45R18 T93 A02 A04 A05
7N 85-147 225/45R18 A01 K2b T95 A08 A09 A12
e1*2007/46*0402*..; 85-147 235/40R18 A01 K2b T93 T95 A14 A21 A57
e1*2007/46*0435*.. 85-147 235/45R18 A01 K2b T94 T98 S02
85-147 245/40R18 A01 K1a K2c T93 T97
Seat Exeo / Exeo ST 75-155 215/40R18 K1a K1b R37 T85 T89 A01 A02 A04
3R, 3RN 75-155 225/40R18 K1a K1b T88 T89 A05 A08 A09
e9*2001/116*0072*.., 75-155 235/35R18 K1c K2b K3b K6g K8b T86 T90 A12 A14 A21
e9*2007/46*0011*.. 75-155 235/40R18 K1c K2b K3b K6g K8b A58 Car Lim
75-155 245/35R18 K1c K2b K3b K6g K8b V18 S01
Skoda Superb 77-191 225/40R18 K1c K27 K2b K44 K46 K56 T92 A01 A02 A04
3T 77-191 245/35R18 K2c K44 K46 K56 R03 T92 A05 A08 A09
e11*2001/116*0326*; A12 A14 A21
e11*2007/46*0014*.. Car K41 Lim
V18 S01
Skoda Superb 74-142 225/40R18 K2b K46 T88 T89 T91 A01 A02 A04
3U 74-142 245/35R18 K2a K2b K44 K45 K46 K56 T88 T89 A05 A08 A09
e11*98/14*0187*.. 74-142 255/35R18 K2a K2b K44 K46 K56 R03 R70 A12 A14 A21
A58 K1c Lim
V18 S01
Skoda Yeti 77-125 215/45R18 K1a K1b K2b T89 T93 A01 A02 A04
5L 77-125 225/40R18 K1c K2a K2b T89 T91 T92 A05 A08 A09
e11*2007/46*0010*.., 77-125 225/45R18 K1c K2a K2b T91 T95 A12 A14 A21
e11*2007/46*0034*.. 77-125 235/40R18 K1c K2c T91 T93 A57 S01
VW Beetle, /Cabrio (II) 77-147 215/45R18 K1c K2b K3a K3c A01 A02 A04
16 77-147 215/50R18 K1c K2a K2b K3a K3c K5c R70 A05 A08 A09
e1*2007/46*0539*.. 77-147 225/45R18 K1c K2b K3a K3c A12 A14 A21
77-147 235/40R18 K1c K2a K2b K3a K3c K5c A58 Cbo Flh
77-147 235/45R18 K1c K2a K2b K3a K3c K5c S01
VW Cross Touran 75-125 215/45R18 K1a R02 T89 T93 A01 A02 A04
1T, 1t 75-125 215/45R18 M+S R03 T89 T93 A05 A08 A09
e1*2001/116*0211*..; 75-125 225/40R18 K1c R02 T88 T89 T91 A12 A14 A21
e1*2007/46*0357*..; 75-125 225/40R18 M+S R03 T88 T89 T91 KMV V18 S01
DE*2007/46*0506*.. 75-125 235/40R18 K1c K2b K30
- incl. Facelift 2011 75-125 245/35R18 K2b K42 R03
75-125 245/40R18 K2b K42 R03
VW Passat 66-142 225/40R18 K1c K2b K44 K45 T88 T89 T92 A01 A02 A04
3B 66-142 245/35R18 K1c K2b K44 K45 K56 T88 T89 A05 A08 A09
e1*95/54*0043*.., 66-142 255/35R18 K2c K44 K56 R03 R70 T90 A12 A14 A21
e1*98/14*0043*.. Car K46 Lim
V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

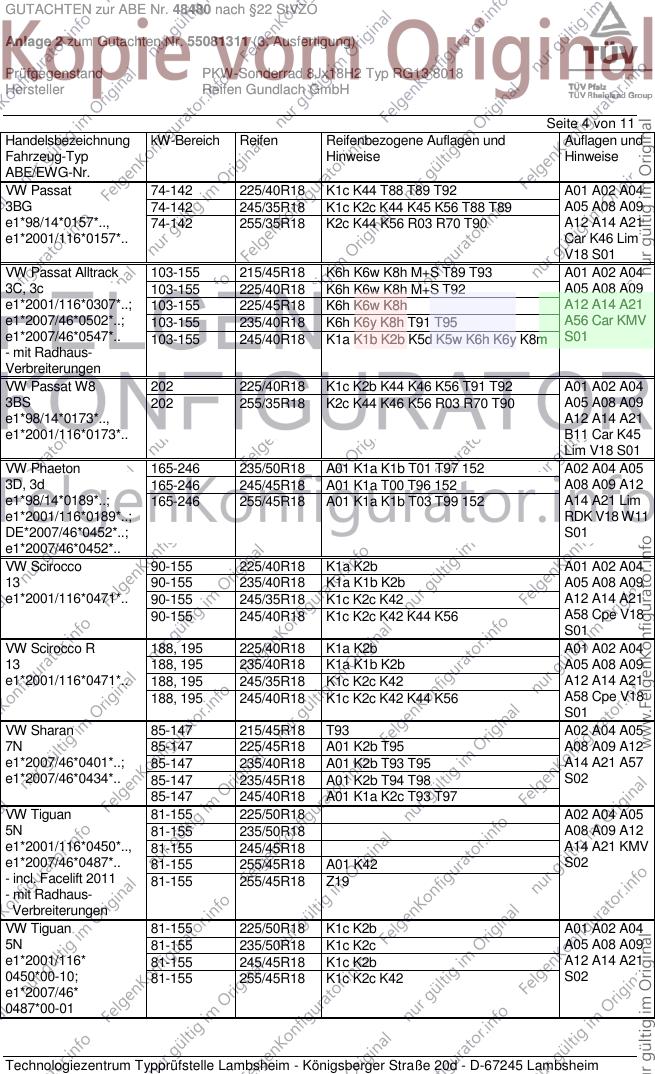

GUTACHTEN zur ABE Nr. 48480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55081311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RG13 8018
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 74-142 225/40R18 K1c K44 T88 T89 T92 A01 A02 A04
3BG 74-142 245/35R18 K1c K2c K44 K45 K56 T88 T89 A05 A08 A09
e1*98/14*0157*.., 74-142 255/35R18 K2c K44 K56 R03 R70 T90 A12 A14 A21
e1*2001/116*0157*.. Car K46 Lim
V18 S01
VW Passat Alltrack 103-155 215/45R18 K6h K6w K8h M+S T89 T93 A01 A02 A04
3C, 3c 103-155 225/40R18 K6h K6w K8h M+S T92 A05 A08 A09
e1*2001/116*0307*..; 103-155 225/45R18 K6h K6w K8h A12 A14 A21
e1*2007/46*0502*..; 103-155 235/40R18 K6h K6y K8h T91 T95 A56 Car KMV
e1*2007/46*0547*.. 103-155 245/40R18 K1a K1b K2b K5d K5w K6h K6y K8m S01
- mit Radhaus-
Verbreiterungen
VW Passat W8 202 225/40R18 K1c K2b K44 K46 K56 T91 T92 A01 A02 A04
3BS 202 255/35R18 K2c K44 K46 K56 R03 R70 T90 A05 A08 A09
e1*98/14*0173*.., A12 A14 A21
e1*2001/116*0173*.. B11 Car K45
Lim V18 S01
VW Phaeton 165-246 235/50R18 A01 K1a K1b T01 T97 152 A02 A04 A05
3D, 3d 165-246 245/45R18 A01 K1a T00 T96 152 A08 A09 A12
e1*98/14*0189*..; 165-246 255/45R18 A01 K1a K1b T03 T99 152 A14 A21 Lim
e1*2001/116*0189*..; RDK V18 W11
DE*2007/46*0452*..; S01
e1*2007/46*0452*..
VW Scirocco 90-155 225/40R18 K1a K2b A01 A02 A04
13 90-155 235/40R18 K1a K1b K2b A05 A08 A09
e1*2001/116*0471*.. 90-155 245/35R18 K1c K2c K42 A12 A14 A21
90-155 245/40R18 K1c K2c K42 K44 K56 A58 Cpe V18
S01
VW Scirocco R 188, 195 225/40R18 K1a K2b A01 A02 A04
13 188, 195 235/40R18 K1a K1b K2b A05 A08 A09
e1*2001/116*0471*.. 188, 195 245/35R18 K1c K2c K42 A12 A14 A21
188, 195 245/40R18 K1c K2c K42 K44 K56 A58 Cpe V18
S01
VW Sharan 85-147 215/45R18 T93 A02 A04 A05
7N 85-147 225/45R18 A01 K2b T95 A08 A09 A12
e1*2007/46*0401*..; 85-147 235/40R18 A01 K2b T93 T95 A14 A21 A57
e1*2007/46*0434*.. 85-147 235/45R18 A01 K2b T94 T98 S02
85-147 245/40R18 A01 K1a K2c T93 T97
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A08 A09 A12
e1*2001/116*0450*.., 81-155 245/45R18 A14 A21 KMV
e1*2007/46*0487*.. 81-155 255/45R18 A01 K42 S02
- incl. Facelift 2011 81-155 255/45R18 Z19
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/50R18 K1c K2b A01 A02 A04
5N 81-155 235/50R18 K1c K2c A05 A08 A09
e1*2001/116* 81-155 245/45R18 K1c K2b A12 A14 A21
0450*00-10; 81-155 255/45R18 K1c K2c K42 S02
e1*2007/46*
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

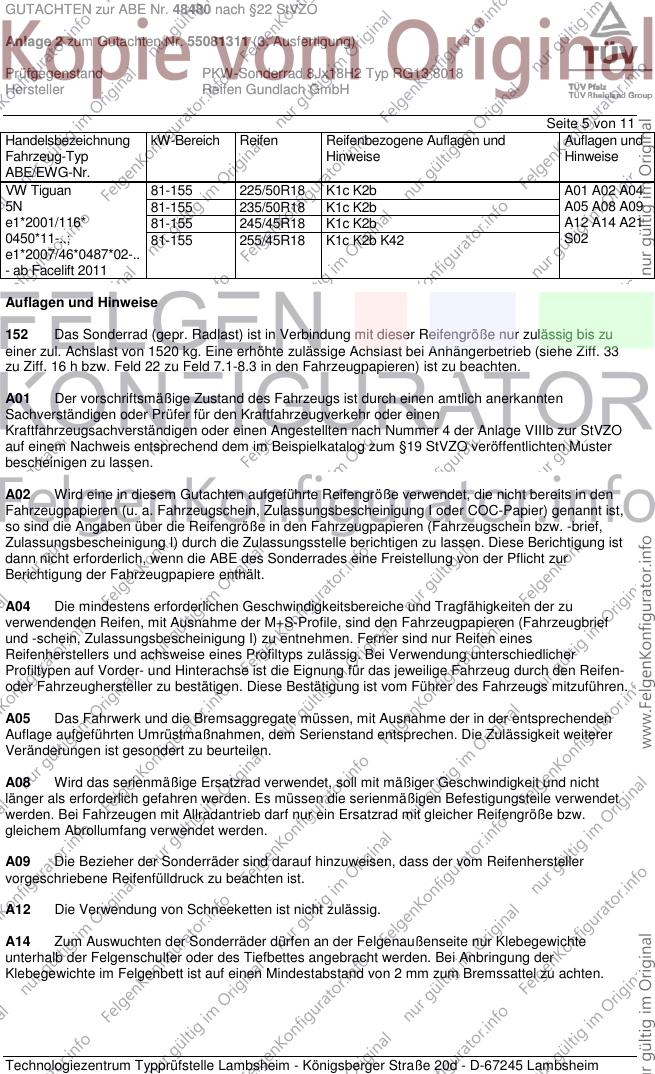

GUTACHTEN zur ABE Nr. 48480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55081311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RG13 8018
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 225/50R18 K1c K2b A01 A02 A04
5N 81-155 235/50R18 K1c K2b A05 A08 A09
e1*2001/116* 81-155 245/45R18 K1c K2b A12 A14 A21
0450*11-..; 81-155 255/45R18 K1c K2b K42 S02
e1*2007/46*0487*02-..
- ab Facelift 2011
Auflagen und Hinweise
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55081311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RG13 8018
Hersteller Reifen Gundlach GmbH
Seite 6 von 11

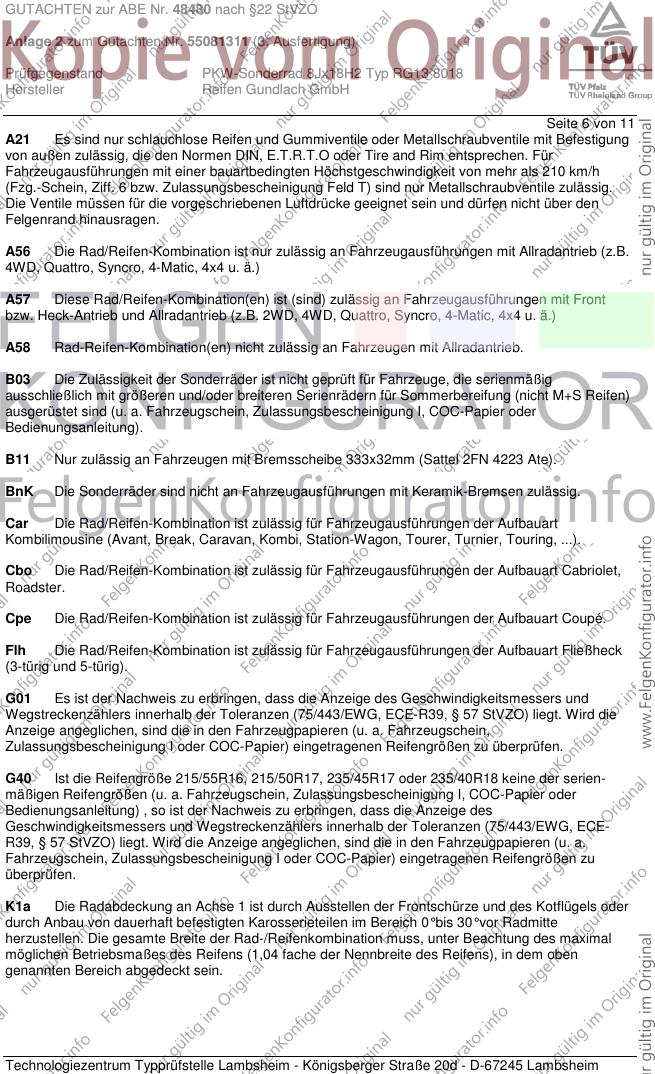

A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55081311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RG13 8018
Hersteller Reifen Gundlach GmbH
Seite 7 von 11

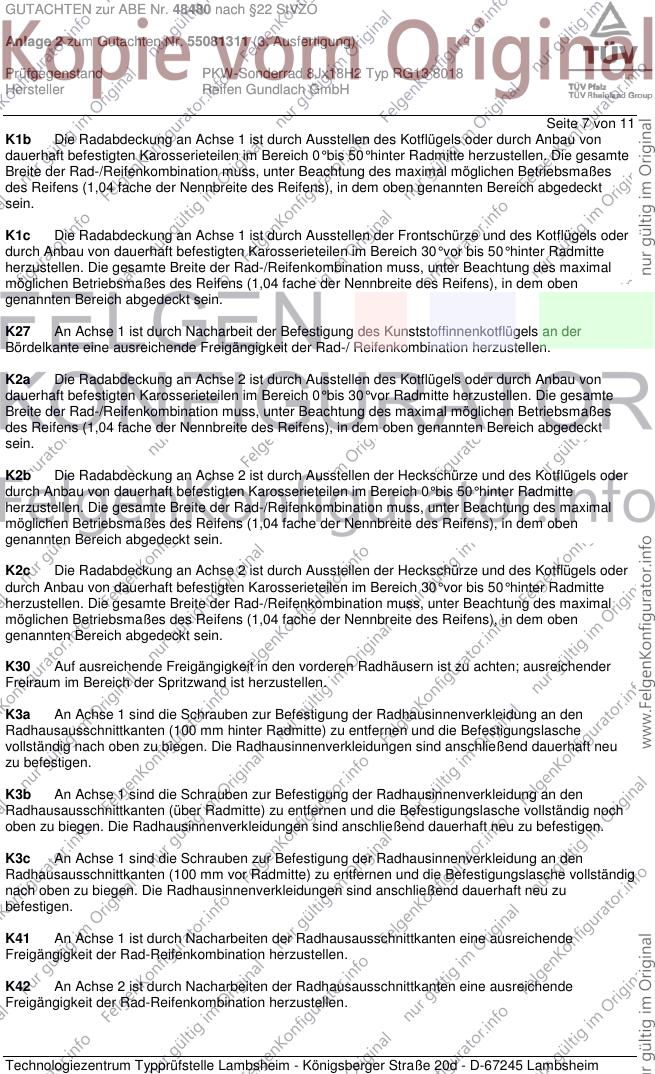

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55081311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RG13 8018
Hersteller Reifen Gundlach GmbH
Seite 8 von 11

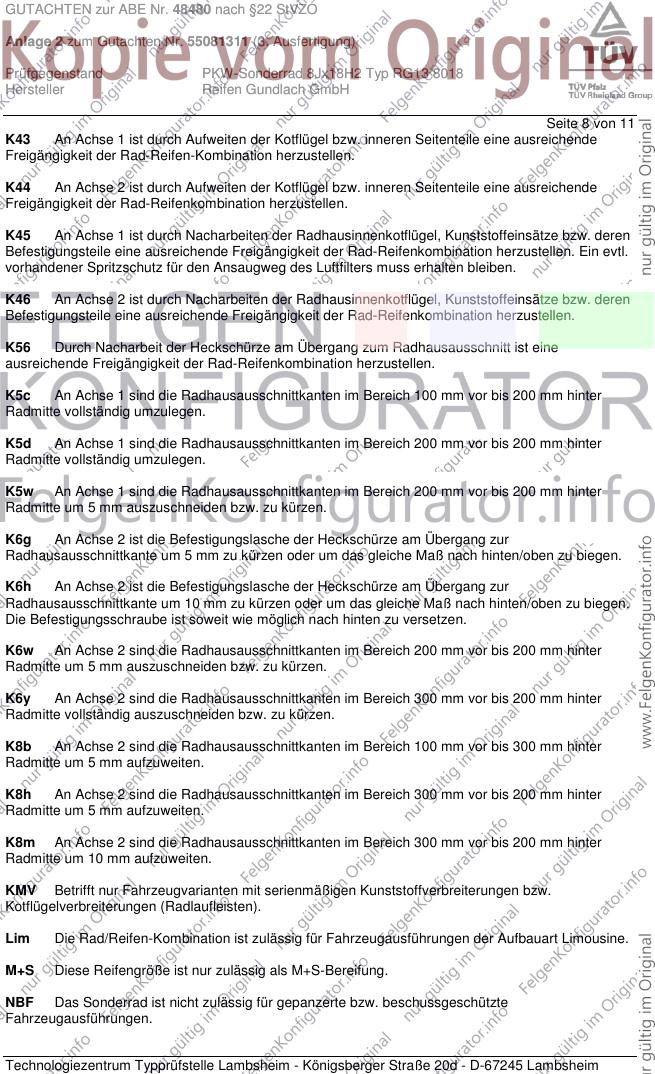

K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55081311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RG13 8018
Hersteller Reifen Gundlach GmbH
Seite 9 von 11

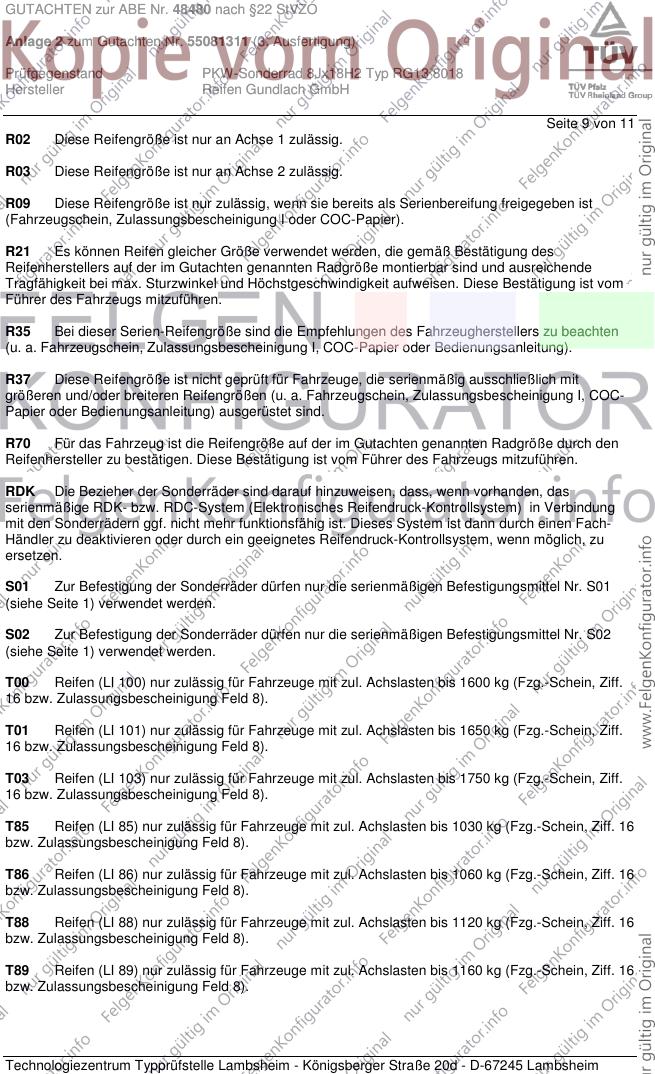

R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55081311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RG13 8018
Hersteller Reifen Gundlach GmbH

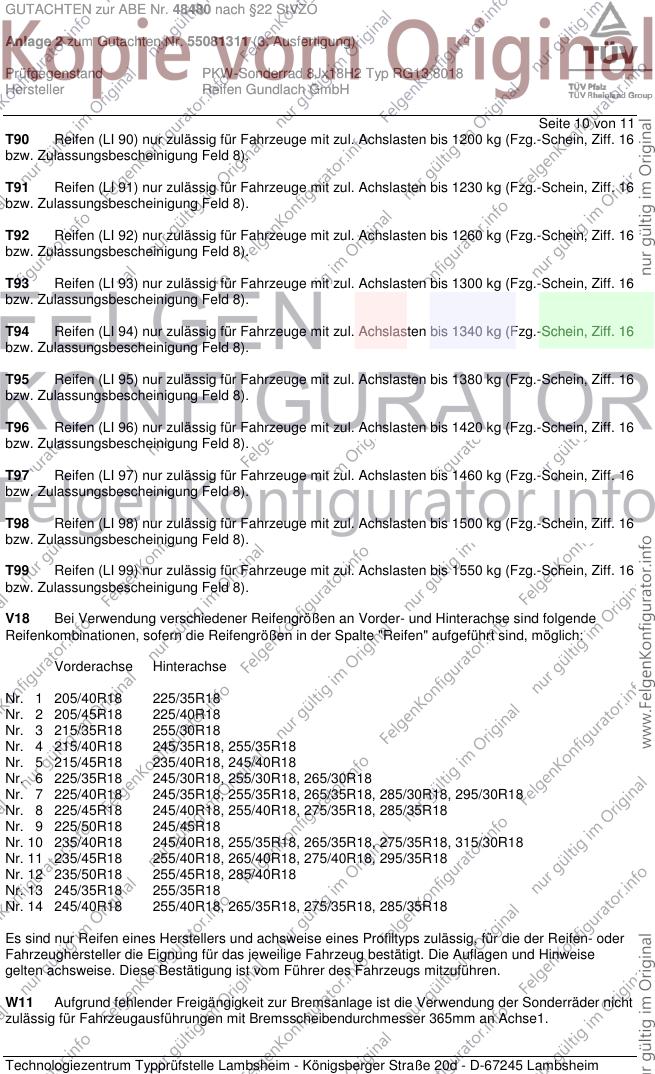

Seite 10 von 11
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
W11 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 365mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55081311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RG13 8018
Hersteller Reifen Gundlach GmbH

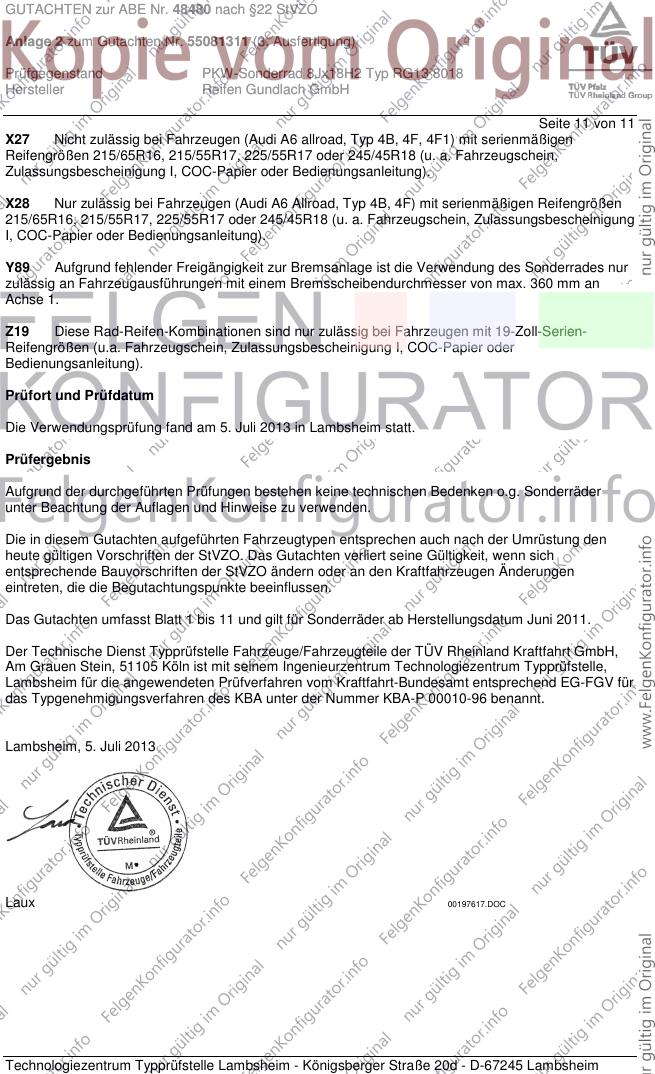

Seite 11 von 11
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Y89 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit einem Bremsscheibendurchmesser von max. 360 mm an
Achse 1.
Z19 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. Juli 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. Juli 2013
Laux 00197617.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
