GUTACHTEN zur ABE Nr. 46890 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111107 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B700.6516
Hersteller ProLine Wheels GmbH

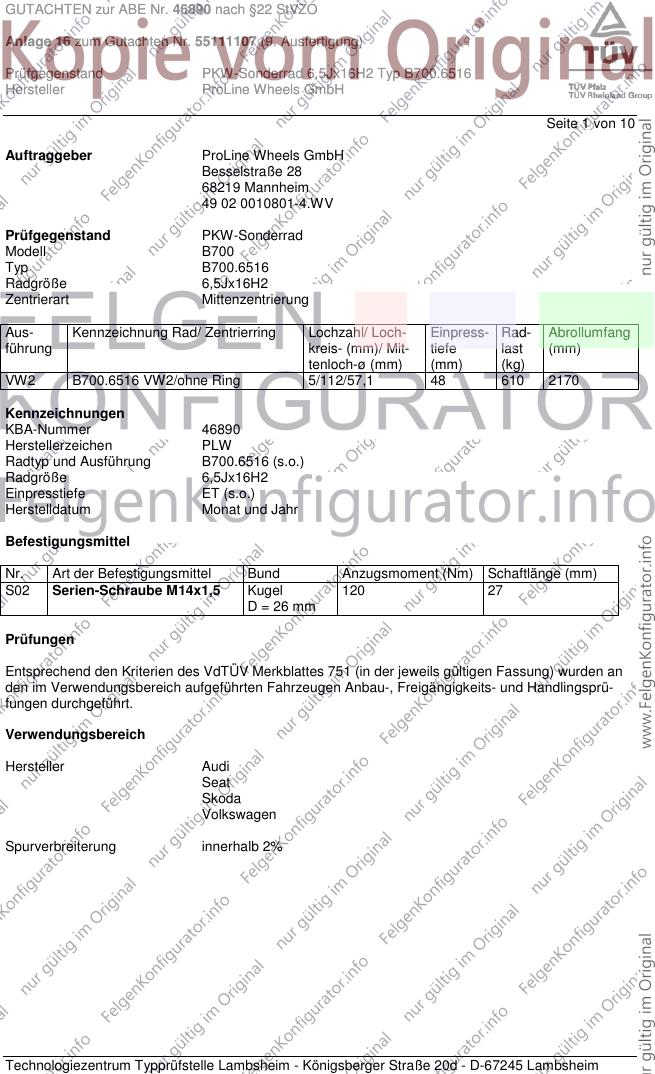

Seite 1 von 10
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Modell B700
Typ B700.6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
VW2 B700.6516 VW2/ohne Ring 5/112/57,1 48 610 2170
Kennzeichnungen
KBA-Nummer 46890
Herstellerzeichen PLW
Radtyp und Ausführung B700.6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M14x1,5 Kugel 120 27
D = 26 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

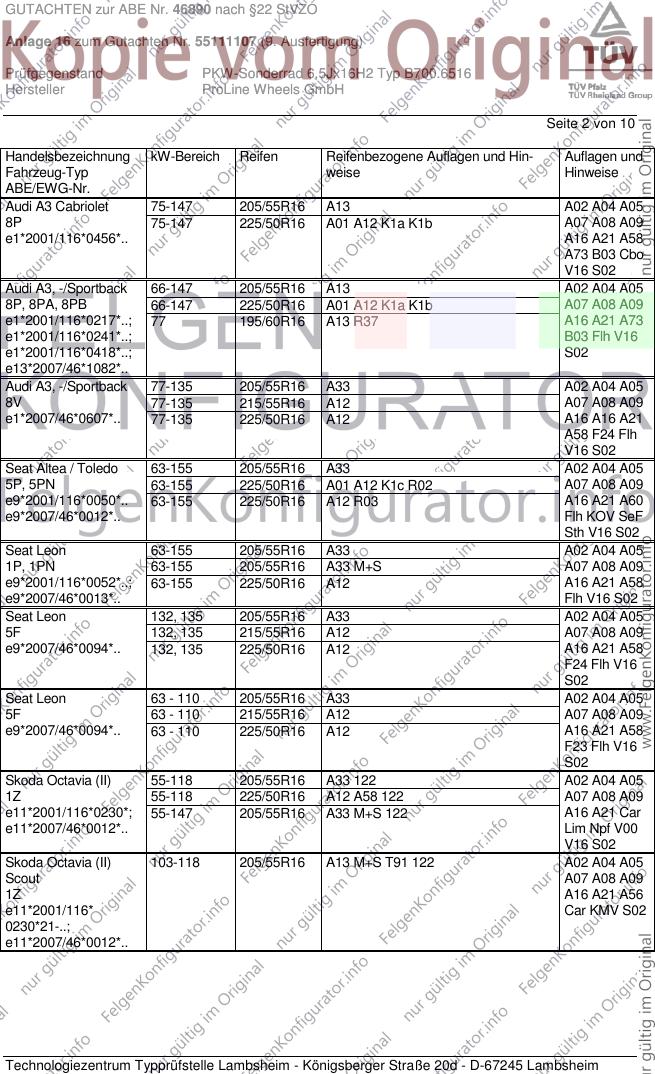

GUTACHTEN zur ABE Nr. 46890 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111107 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B700.6516
Hersteller ProLine Wheels GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/55R16 A13 A02 A04 A05
8P 75-147 225/50R16 A01 A12 K1a K1b A07 A08 A09
e1*2001/116*0456*.. A16 A21 A58
A73 B03 Cbo
V16 S02
Audi A3, -/Sportback 66-147 205/55R16 A13 A02 A04 A05
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1a K1b A07 A08 A09
e1*2001/116*0217*..; 77 195/60R16 A13 R37 A16 A21 A73
e1*2001/116*0241*..; B03 Flh V16
e1*2001/116*0418*..; S02
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/55R16 A33 A02 A04 A05
8V 77-135 215/55R16 A12 A07 A08 A09
e1*2007/46*0607*.. 77-135 225/50R16 A12 A16 A16 A21
A58 F24 Flh
V16 S02
Seat Altea / Toledo 63-155 205/55R16 A33 A02 A04 A05
5P, 5PN 63-155 225/50R16 A01 A12 K1c R02 A07 A08 A09
e9*2001/116*0050*.. 63-155 225/50R16 A12 R03 A16 A21 A60
e9*2007/46*0012*.. Flh KOV SeF
Sth V16 S02
Seat Leon 63-155 205/55R16 A33 A02 A04 A05
1P, 1PN 63-155 205/55R16 A33 M+S A07 A08 A09
e9*2001/116*0052*..; 63-155 225/50R16 A12 A16 A21 A58
e9*2007/46*0013*.. Flh V16 S02
Seat Leon 132, 135 205/55R16 A33 A02 A04 A05
5F 132, 135 215/55R16 A12 A07 A08 A09
e9*2007/46*0094*.. 132, 135 225/50R16 A12 A16 A21 A58
F24 Flh V16
S02
Seat Leon 63 - 110 205/55R16 A33 A02 A04 A05
5F 63 - 110 215/55R16 A12 A07 A08 A09
e9*2007/46*0094*.. 63 - 110 225/50R16 A12 A16 A21 A58
F23 Flh V16
S02
Skoda Octavia (II) 55-118 205/55R16 A33 122 A02 A04 A05
1Z 55-118 225/50R16 A12 A58 122 A07 A08 A09
e11*2001/116*0230*; 55-147 205/55R16 A33 M+S 122 A16 A21 Car
e11*2007/46*0012*.. Lim Npf V00
V16 S02
Skoda Octavia (II) 103-118 205/55R16 A13 M+S T91 122 A02 A04 A05
Scout A07 A08 A09
1Z A16 A21 A56
e11*2001/116* Car KMV S02
0230*21-..;
e11*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46890 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111107 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B700.6516
Hersteller ProLine Wheels GmbH

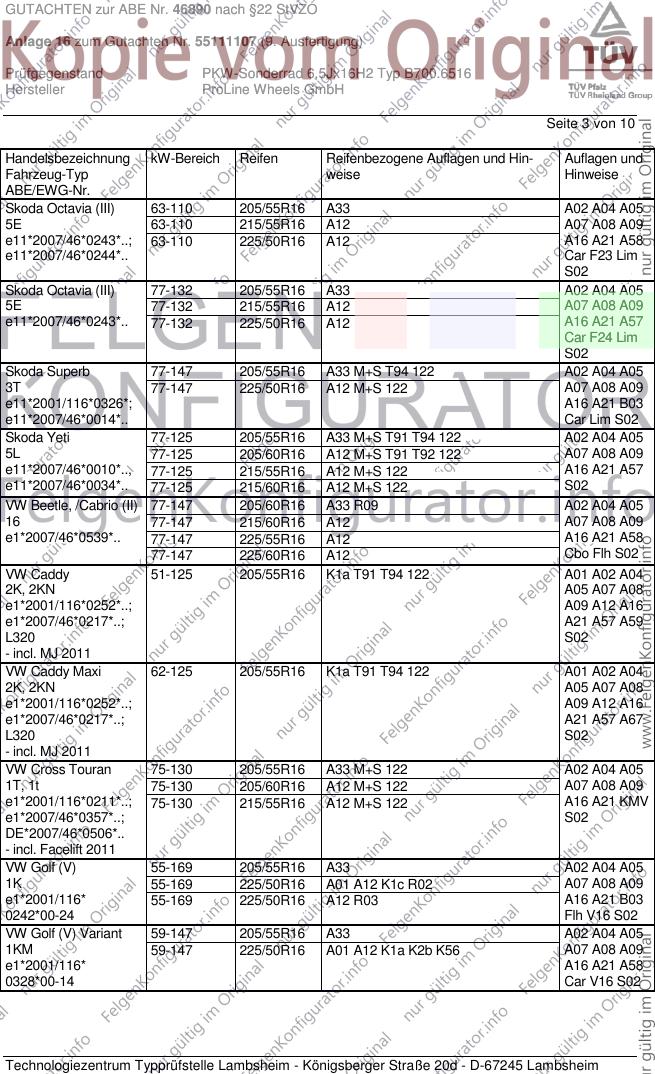

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 205/55R16 A33 A02 A04 A05
5E 63-110 215/55R16 A12 A07 A08 A09
e11*2007/46*0243*..; 63-110 225/50R16 A12 A16 A21 A58
e11*2007/46*0244*.. Car F23 Lim
S02
Skoda Octavia (III) 77-132 205/55R16 A33 A02 A04 A05
5E 77-132 215/55R16 A12 A07 A08 A09
e11*2007/46*0243*.. 77-132 225/50R16 A12 A16 A21 A57
Car F24 Lim
S02
Skoda Superb 77-147 205/55R16 A33 M+S T94 122 A02 A04 A05
3T 77-147 225/50R16 A12 M+S 122 A07 A08 A09
e11*2001/116*0326*; A16 A21 B03
e11*2007/46*0014*.. Car Lim S02
Skoda Yeti 77-125 205/55R16 A33 M+S T91 T94 122 A02 A04 A05
5L 77-125 205/60R16 A12 M+S T91 T92 122 A07 A08 A09
e11*2007/46*0010*.., 77-125 215/55R16 A12 M+S 122 A16 A21 A57
e11*2007/46*0034*.. 77-125 215/60R16 A12 M+S 122 S02
VW Beetle, /Cabrio (II) 77-147 205/60R16 A33 R09 A02 A04 A05
16 77-147 215/60R16 A12 A07 A08 A09
e1*2007/46*0539*.. 77-147 225/55R16 A12 A16 A21 A58
77-147 225/60R16 A12 Cbo Flh S02
VW Caddy 51-125 205/55R16 K1a T91 T94 122 A01 A02 A04
2K, 2KN A05 A07 A08
e1*2001/116*0252*..; A09 A12 A16
e1*2007/46*0217*..; A21 A57 A59
L320 S02
- incl. MJ 2011
VW Caddy Maxi 62-125 205/55R16 K1a T91 T94 122 A01 A02 A04
2K, 2KN A05 A07 A08
e1*2001/116*0252*..; A09 A12 A16
e1*2007/46*0217*..; A21 A57 A67
L320 S02
- incl. MJ 2011
VW Cross Touran 75-130 205/55R16 A33 M+S 122 A02 A04 A05
1T, 1t 75-130 205/60R16 A12 M+S 122 A07 A08 A09
e1*2001/116*0211*..; 75-130 215/55R16 A12 M+S 122 A16 A21 KMV
e1*2007/46*0357*..; S02
DE*2007/46*0506*..
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 A33 A02 A04 A05
1K 55-169 225/50R16 A01 A12 K1c R02 A07 A08 A09
e1*2001/116* 55-169 225/50R16 A12 R03 A16 A21 B03
0242*00-24 Flh V16 S02
VW Golf (V) Variant 59-147 205/55R16 A33 A02 A04 A05
1KM 59-147 225/50R16 A01 A12 K1a K2b K56 A07 A08 A09
e1*2001/116* A16 A21 A58
0328*00-14 Car V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46890 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111107 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B700.6516
Hersteller ProLine Wheels GmbH

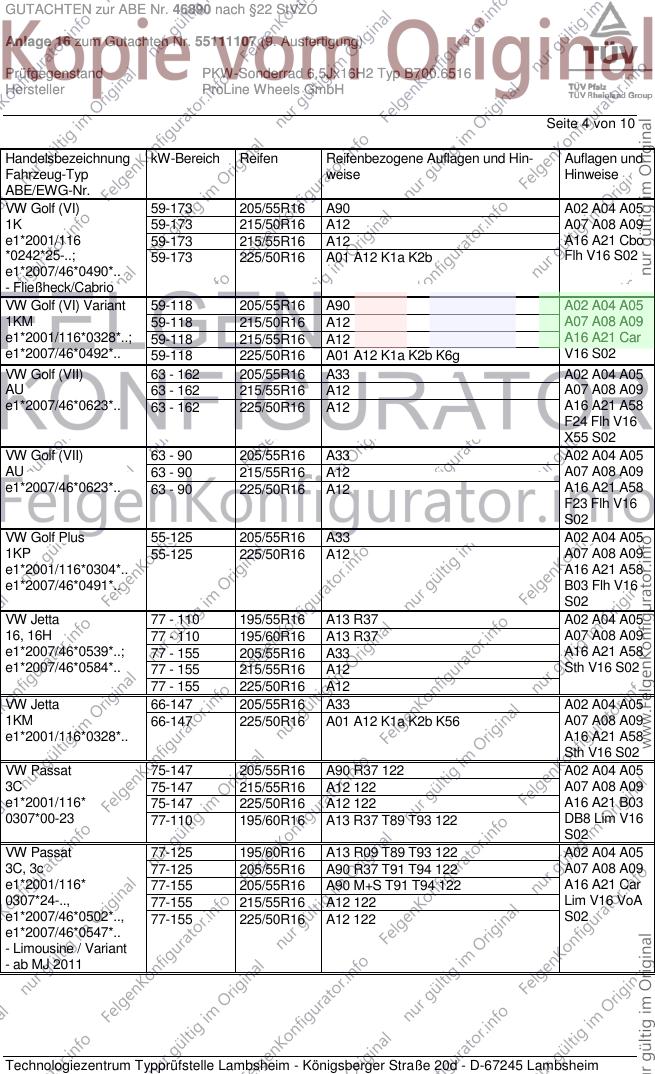

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-173 205/55R16 A90 A02 A04 A05
1K 59-173 215/50R16 A12 A07 A08 A09
e1*2001/116 59-173 215/55R16 A12 A16 A21 Cbo
*0242*25-..; 59-173 225/50R16 A01 A12 K1a K2b Flh V16 S02
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A90 A02 A04 A05
1KM 59-118 215/50R16 A12 A07 A08 A09
e1*2001/116*0328*..; 59-118 215/55R16 A12 A16 A21 Car
e1*2007/46*0492*.. 59-118 225/50R16 A01 A12 K1a K2b K6g V16 S02
VW Golf (VII) 63 - 162 205/55R16 A33 A02 A04 A05
AU 63 - 162 215/55R16 A12 A07 A08 A09
e1*2007/46*0623*.. 63 - 162 225/50R16 A12 A16 A21 A58
F24 Flh V16
X55 S02
VW Golf (VII) 63 - 90 205/55R16 A33 A02 A04 A05
AU 63 - 90 215/55R16 A12 A07 A08 A09
e1*2007/46*0623*.. 63 - 90 225/50R16 A12 A16 A21 A58
F23 Flh V16
S02
VW Golf Plus 55-125 205/55R16 A33 A02 A04 A05
1KP 55-125 225/50R16 A12 A07 A08 A09
e1*2001/116*0304*.. A16 A21 A58
e1*2007/46*0491*.. B03 Flh V16
S02
VW Jetta 77 - 110 195/55R16 A13 R37 A02 A04 A05
16, 16H 77 - 110 195/60R16 A13 R37 A07 A08 A09
e1*2007/46*0539*..; 77 - 155 205/55R16 A33 A16 A21 A58
e1*2007/46*0584*.. 77 - 155 215/55R16 A12 Sth V16 S02
77 - 155 225/50R16 A12
VW Jetta 66-147 205/55R16 A33 A02 A04 A05
1KM 66-147 225/50R16 A01 A12 K1a K2b K56 A07 A08 A09
e1*2001/116*0328*.. A16 A21 A58
Sth V16 S02
VW Passat 75-147 205/55R16 A90 R37 122 A02 A04 A05
3C 75-147 215/55R16 A12 122 A07 A08 A09
e1*2001/116* 75-147 225/50R16 A12 122 A16 A21 B03
0307*00-23 77-110 195/60R16 A13 R37 T89 T93 122 DB8 Lim V16
S02
VW Passat 77-125 195/60R16 A13 R09 T89 T93 122 A02 A04 A05
3C, 3c 77-125 205/55R16 A90 R37 T91 T94 122 A07 A08 A09
e1*2001/116* 77-155 205/55R16 A90 M+S T91 T94 122 A16 A21 Car
0307*24-.., 77-155 215/55R16 A12 122 Lim V16 VoA
e1*2007/46*0502*.., 77-155 225/50R16 A12 122 S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46890 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111107 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B700.6516
Hersteller ProLine Wheels GmbH

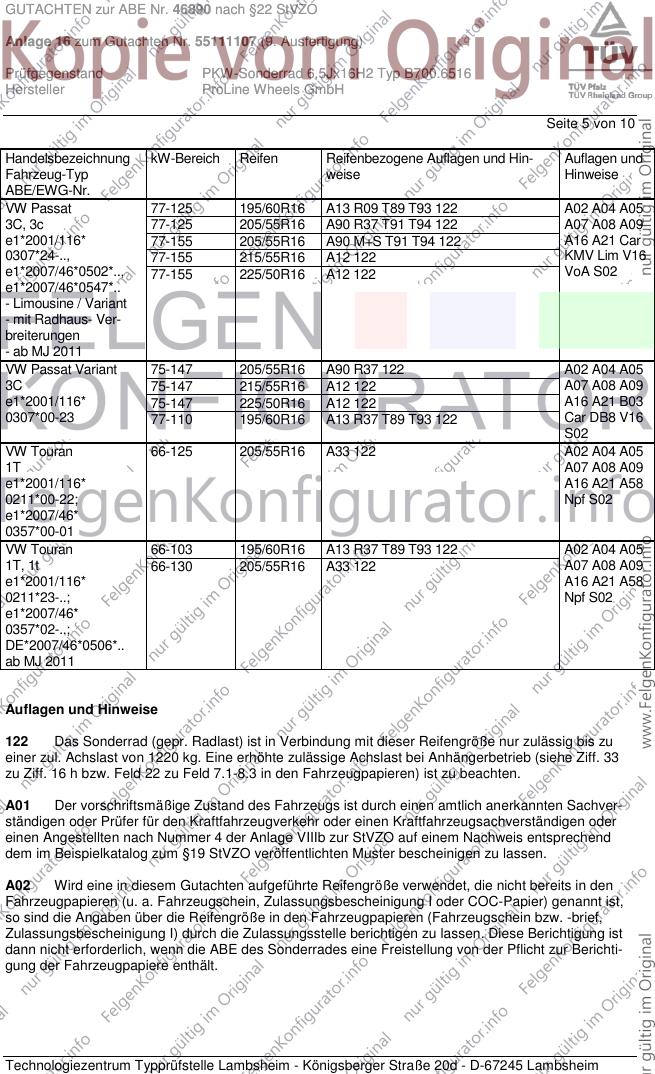

Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat 77-125 195/60R16 A13 R09 T89 T93 122 A02 A04 A05
3C, 3c 77-125 205/55R16 A90 R37 T91 T94 122 A07 A08 A09
e1*2001/116* 77-155 205/55R16 A90 M+S T91 T94 122 A16 A21 Car
0307*24-.., 77-155 215/55R16 A12 122 KMV Lim V16
e1*2007/46*0502*.., 77-155 225/50R16 A12 122 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/55R16 A90 R37 122 A02 A04 A05
3C 75-147 215/55R16 A12 122 A07 A08 A09
e1*2001/116* 75-147 225/50R16 A12 122 A16 A21 B03
0307*00-23 77-110 195/60R16 A13 R37 T89 T93 122 Car DB8 V16
S02
VW Touran 66-125 205/55R16 A33 122 A02 A04 A05
1T A07 A08 A09
e1*2001/116* A16 A21 A58
0211*00-22; Npf S02
e1*2007/46*
0357*00-01
VW Touran 66-103 195/60R16 A13 R37 T89 T93 122 A02 A04 A05
1T, 1t 66-130 205/55R16 A33 122 A07 A08 A09
e1*2001/116* A16 A21 A58
0211*23-..; Npf S02
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46890 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111107 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B700.6516
Hersteller ProLine Wheels GmbH

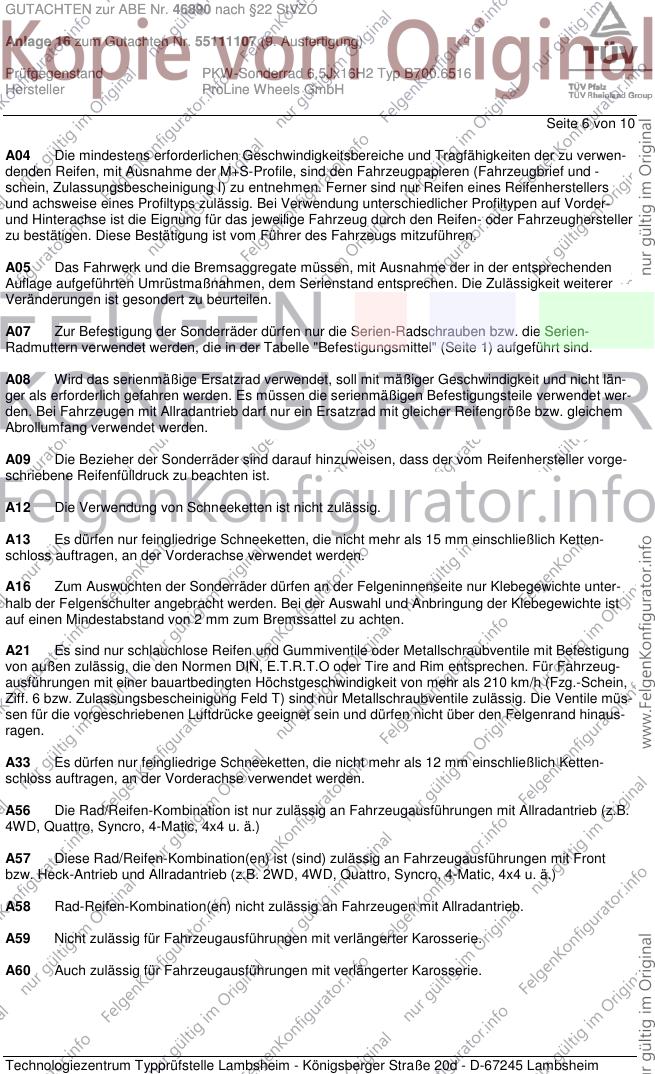

Seite 6 von 10
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46890 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111107 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B700.6516
Hersteller ProLine Wheels GmbH

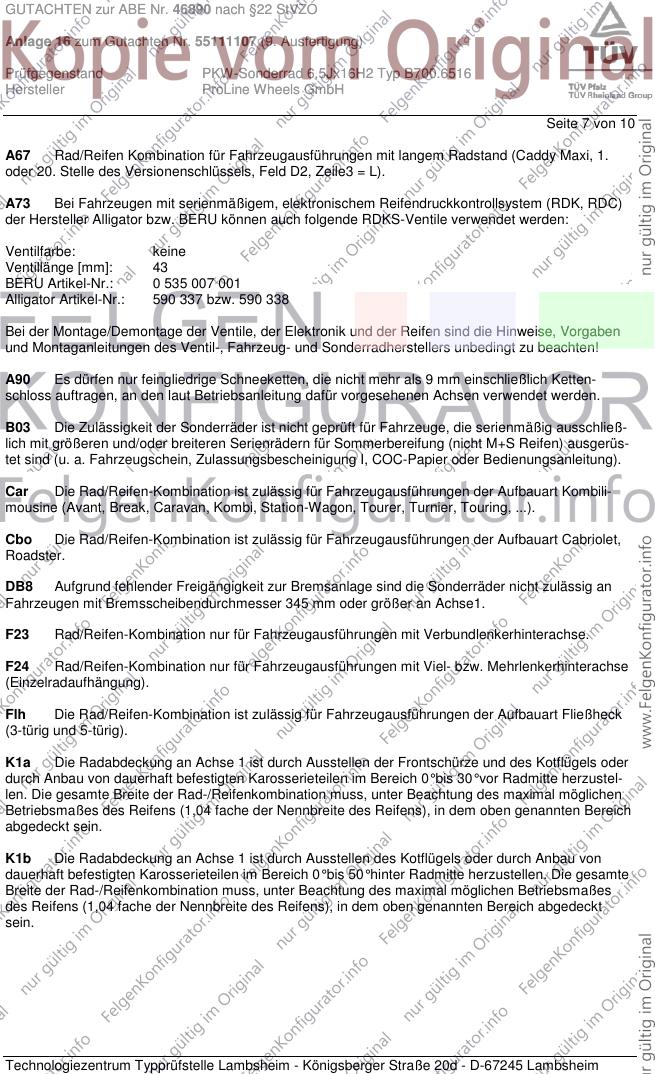

Seite 7 von 10
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A73 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46890 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111107 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B700.6516
Hersteller ProLine Wheels GmbH

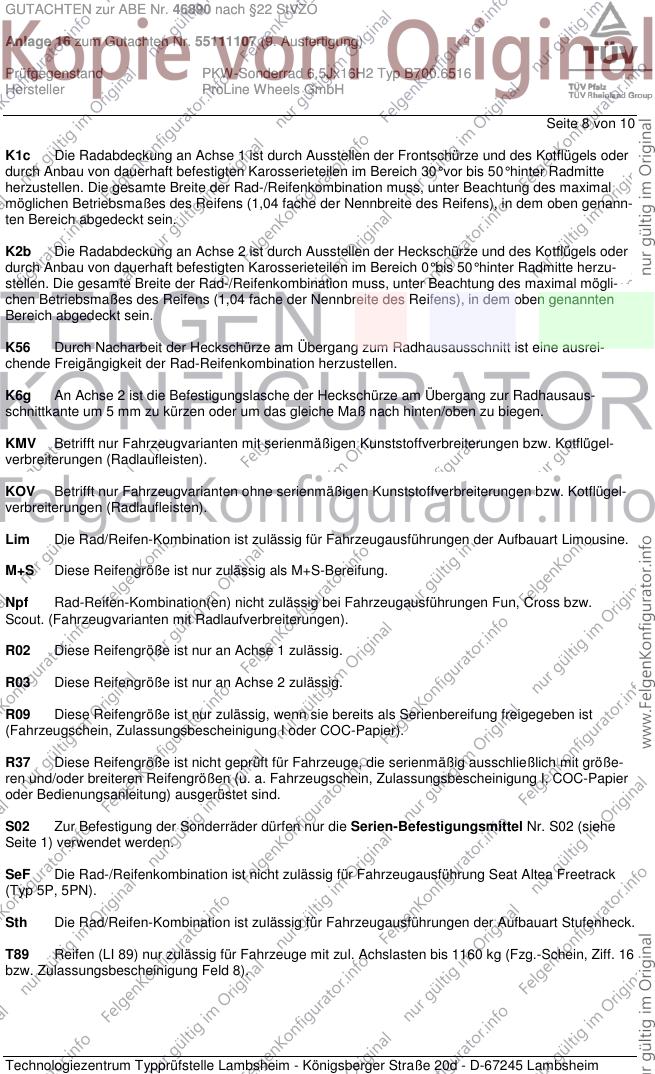

Seite 8 von 10
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46890 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111107 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B700.6516
Hersteller ProLine Wheels GmbH

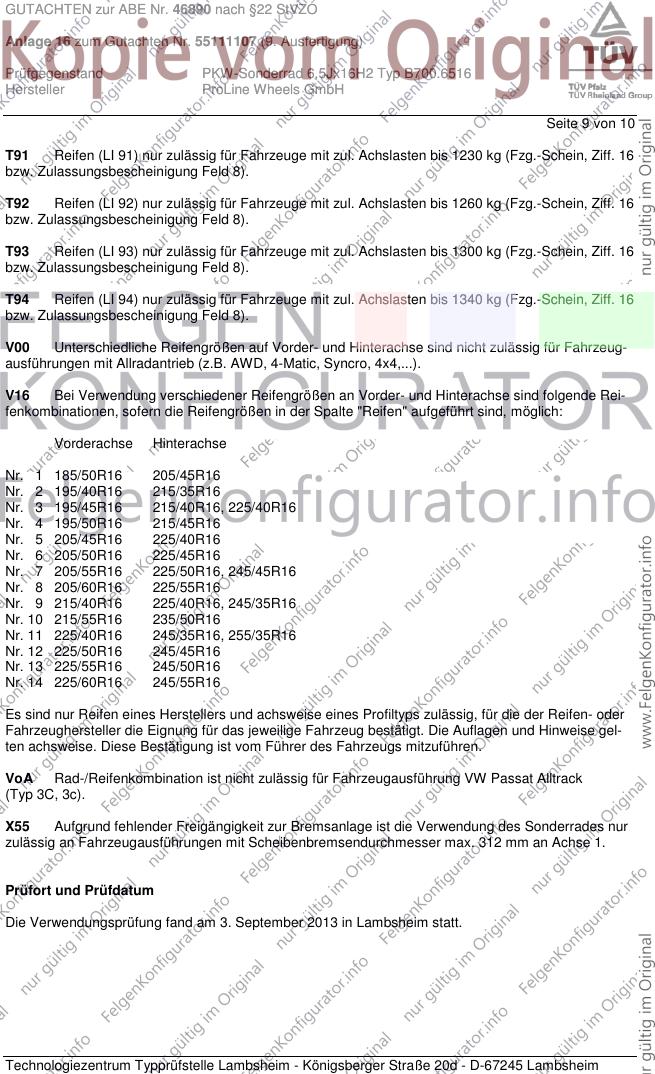

Seite 9 von 10
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. September 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46890 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111107 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B700.6516
Hersteller ProLine Wheels GmbH

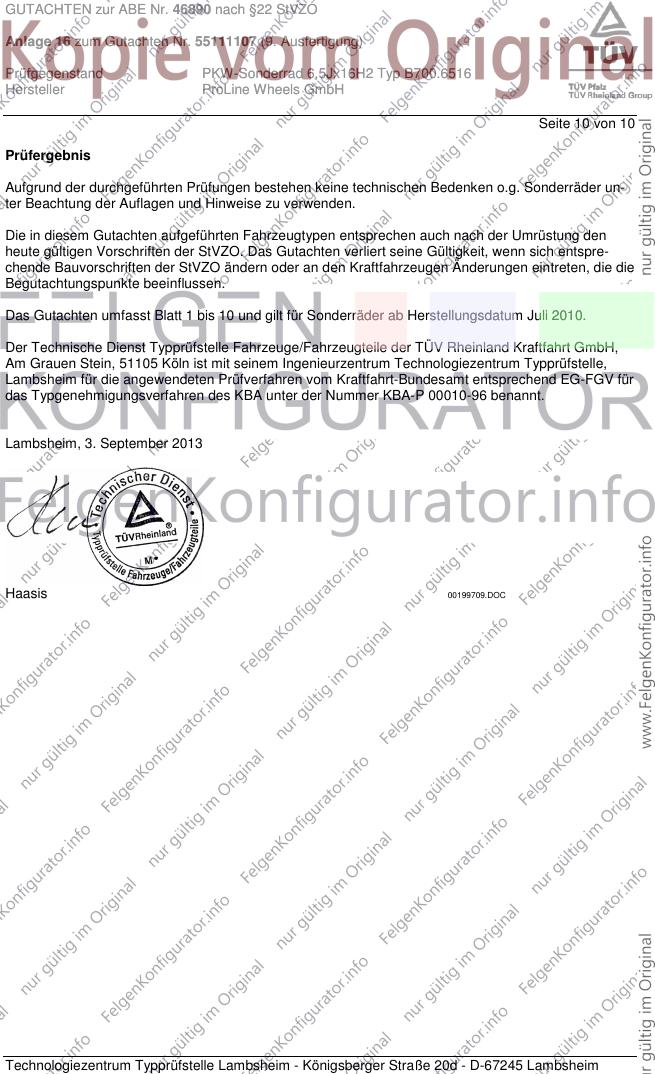

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. September 2013
Haasis 00199709.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
