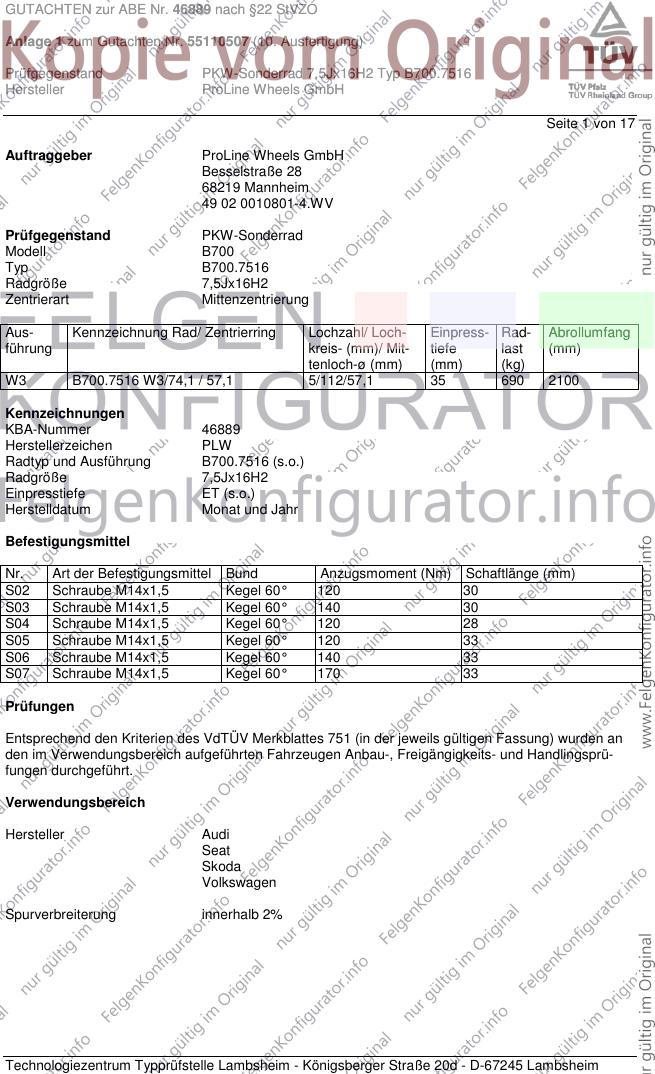

GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH
Seite 1 von 17
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Modell B700
Typ B700.7516
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W3 B700.7516 W3/74,1 / 57,1 5/112/57,1 35 690 2100
Kennzeichnungen
KBA-Nummer 46889
Herstellerzeichen PLW
Radtyp und Ausführung B700.7516 (s.o.)
Radgröße 7,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 120 28
S05 Schraube M14x1,5 Kegel 60° 120 33
S06 Schraube M14x1,5 Kegel 60° 140 33
S07 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/55R16 K1c K2b K46 K56 A01 A02 A04
8P 75-147 225/50R16 K1c K2b K41 K44 K46 K56 A05 A08 A09
e1*2001/116*0456*.. A12 A16 A21
A58 A73 B03
Cbo V16 S02
Audi A3, -/Sportback 66-147 205/55R16 K1c K2b K46 K56 A01 A02 A04
8P, 8PA, 8PB 66-147 225/50R16 K1c K2b K44 K46 K56 A05 A08 A09
e1*2001/116*0217*..; A12 A16 A21
e1*2001/116*0241*..; A73 B03 Flh
e1*2001/116*0418*..; V16 S02
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/55R16 K1c K2b K3a K4i K5d K6g K8h A01 A02 A04
8V 77-135 215/55R16 K1c K2b K3a K4i K5d K6h K8m A05 A08 A09
e1*2007/46*0607*.. 77-135 225/50R16 K1c K2b K3a K4i K5d K6h K8m A12 A16 A21
77-135 245/45R16 K1c K2b K3a K4i K5d K6h K8m A57 F24 Flh
V00 V16 S02
Audi A4 74-140 205/55R16 R37 A02 A04 A05
8E 74-188 205/55R16 M+S A08 A09 A12
e1*98/14*0151*.., 74-188 215/55R16 A01 K1c K2b A16 A21 A73
e1*2001/116*0151*.. 74-188 225/50R16 A01 K1c K2b K44 K46 B03 Car Lim
74-188 235/50R16 A01 K1c K2b K44 K46 V16 S02
74-188 245/45R16 A01 K1c K2b K44 K46
Audi A4 195 205/55R16 K1c K46 K56 M+S R09 A01 A02 A04
B5 55-142 205/50R16 K1c K46 T87 T91 A05 A08 A09
e1*93/81*0013*.. , 55-169 205/55R16 K1c K46 K56 A12 A16 A21
e1*98/14*0013*.. 55-169 215/55R16 G01 K1c K44 K46 K56 Car Lim V16
55-169 225/45R16 K1c K46 K56 S04
55-169 225/50R16 K1c K2b K41 K44 K45 K46 K56
55-169 245/45R16 K2b K44 K46 K56 R03
Audi A4 162 205/55R16 M+S T88 T89 T91 A02 A04 A05
QB6 162 215/55R16 A01 K1c K2b A08 A09 A12
e1*2001/116*0243*.. 162 225/50R16 A01 K1c K2b K44 K46 A16 A21 A73
162 235/50R16 A01 K1c K2b K44 K46 B03 Car Cbo
162 245/45R16 A01 K1c K2b K44 K46 Lim V16 S02
Audi A4 Cabriolet 96-147 205/55R16 R37 T91 T94 A02 A04 A05
8H 96-188 205/55R16 M+S T91 T94 A08 A09 A12
e1*98/14*0177*.., 96-188 215/55R16 A01 K1c K2b T91 T93 A16 A21 A73
e1*2001/116*0177*.. 96-188 225/50R16 A01 K1c K2b K44 K46 B03 Cbo V16
96-188 235/50R16 A01 K1c K2b K44 K46 S02
96-188 245/45R16 A01 K1c K2b K44 K46
Audi A6 162-184 205/55R16 M+S R09 T89 T91 A02 A04 A05
4B 81-142 205/55R16 T89 T91 A08 A09 A12
e1*96/27, 98/14, 81-184 215/55R16 R09 T91 T93 A16 A21 A73
2001/116*0051*.. 81-184 225/45R16 A01 K1c T87 T88 T89 B03 Car Lim
81-184 225/50R16 A01 K1c K2b K46 V16 X27 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-140 205/60R16 A33 R09 T91 T92 A02 A04 A05
4F, 4F1 89-188 225/55R16 A12 A08 A09 A16
e1*2001/116*0254*.., A21 A73 B03
e1*2001/116*0276*..; Car DB8 Lim
e13*2007/46*1080*.. NBF V16 X27
S02
Audi A6, S6 191-250 215/55R16 M+S R09 A02 A04 A05
4B A08 A09 A12
e1*96/27, 98/14, A16 A21 A73
2001/116*0051*.. X27 S02
Audi A8 155-171 235/60R16 A01 K1a 138 A02 A04 A05
4E 155-171 245/55R16 A01 K1a K2b 138 A08 A09 A12
e1*2001/116*0198*.., A16 A21 B03
e1*2001/116*0246*.. Lim NBF RDK
S02
Audi A8 110-250 225/60R16 R35 138 A02 A04 A05
D2 110-250 245/50R16 A01 K1a K2b K46 138 A08 A09 A12
G850, 110-250 245/55R16 A01 K2b K44 K46 R03 138 A16 A21 A73
e1*93/81*0005*..; B03 NBF V16
e1*98/14*0005*.. S05
Audi Q3 100-155 215/60R16 A33 A02 A04 A05
8U, 8U1 100-155 215/65R16 A33 A08 A09 A16
e1*2007/46*0591*..; 100-155 225/60R16 A12 A21 A57 S03
e13*2007/46*1163*.. 100-155 235/60R16 A12
100-155 245/55R16 A01 A12 K1a K2b
100-155 255/55R16 A01 A12 K1a K2b
Audi Q3 100-155 215/60R16 A33 A02 A04 A05
8U, 8U1 100-155 215/65R16 A33 A08 A09 A16
e1*2007/46*0591*..; 100-155 225/60R16 A12 A21 A57 KMV
e13*2007/46*1163*.. 100-155 235/60R16 A12 S03
- mit Radhaus- 100-155 245/55R16 A12
Verbreiterungen 100-155 255/55R16 A12
Audi TT 118-155 225/55R16 K1a K1b K46 K56 A01 A02 A04
8J 118-155 235/50R16 K1c K2b K44 K46 K56 A05 A08 A09
e1*2001/116* 118-155 245/50R16 K1c K2b K41 K44 K46 K56 A12 A16 A21
0369, 0374, 0375*.. A57 A73 Cbo
Cpe S02
Seat Alhambra 85-147 205/60R16 A13 T96 138 A02 A04 A05
7N 85-147 215/55R16 A33 T93 T97 138 A08 A09 A16
e1*2007/46*0402*..; 85-147 215/60R16 A33 T94 T95 T99 138 A21 A57 V16
e1*2007/46*0435*.. 85-147 225/55R16 A01 A12 K2b T94 T95 138 S06
85-147 235/50R16 A01 A12 K2b T95 138
85-147 245/50R16 A01 A12 K1a K2c 138
Seat Altea / Toledo 63-155 205/55R16 K1c K2b K46 K56 A01 A02 A04
5P, 5PN 63-155 225/50R16 K1c K2b K41 K44 K46 K56 A05 A08 A09
e9*2001/116*0050*..; A12 A16 A21
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth V16
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Exeo / Exeo ST 75,105,110 195/60R16 R37 R70 A02 A04 A05
3R, 3RN 75-155 205/55R16 A08 A09 A12
e9*2001/116*0072*.., 75-155 215/55R16 A01 K1a K1b A16 A21 A58
e9*2007/46*0011*.. 75-155 225/50R16 A01 K1a K1b B03 Car Lim
75-155 245/45R16 A01 K1a K1b V16 S02
Seat Leon 63-155 205/55R16 K1a K1b K2b K41 K46 A01 A02 A04
1P, 1PN 63-155 205/55R16 K1a K1b K2b K41 K46 M+S A05 A08 A09
e9*2001/116*0052*..; 63-155 225/50R16 K1c K2b K41 K43 K44 K46 A12 A16 A21
e9*2007/46*0013*.. A58 Flh K27
V16 S02
Seat Leon 132, 135 205/55R16 K1a K1b K2b K3c K6g K6i K6j K8g A01 A02 A04
5F 132, 135 215/55R16 K1c K2b K5d K5i K6g K6j K8k A05 A08 A09
e9*2007/46*0094*.. 132, 135 225/50R16 K1c K2b K5d K5i K6g K6j K8k A12 A16 A21
132, 135 245/45R16 K1c K2b K5d K5i K6g K6j K8k A58 F24 Flh
V16 S02
Seat Leon 63 - 110 205/55R16 K1a K1b K2b K3c K6j K8g A01 A02 A04
5F 63 - 110 215/55R16 K1c K2b K3c K5d K5i K6g K6j K8k A05 A08 A09
e9*2007/46*0094*.. 63 - 110 225/50R16 K1c K2b K3c K5d K5i K6g K6j K8k A12 A16 A21
63 - 110 245/45R16 K1c K2b K3c K5d K5i K6g K6j K8k A58 F23 Flh
V16 S02
Skoda Octavia (II) 55-118 205/55R16 K1c A01 A02 A04
1Z 55-118 225/50R16 K1c K27 K2b K41 K45 K46 K56 A05 A08 A09
e11*2001/116*0230*..; 55-147 205/55R16 K1c M+S A12 A16 A21
e11*2007/46*0012*.. Car Lim Npf
V16 S02
Skoda Octavia (II) 103-118 205/55R16 K1c K56 M+S T91 A01 A02 A04
Scout A05 A08 A09
1Z A12 A16 A21
e11*2001/116* A56 Car KMV
0230*21-..; S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 K1a K1b K2b A01 A02 A04
5E 63-110 215/55R16 K1a K1b K2b K8g A05 A08 A09
e11*2007/46*0243*..; 63-110 225/50R16 K1c K2b K8k A12 A16 A21
e11*2007/46*0244*.. 63-110 245/45R16 K1c K2b K8k A58 Car F23
Lim V16 S02
Skoda Octavia (III) 77-132 205/55R16 K1a K1b K2b A01 A02 A04
5E 77-132 215/55R16 K1a K1b K2b A05 A08 A09
e11*2007/46*0243*.. 77-132 225/50R16 K1c K2b K6g K8e A12 A16 A21
77-132 245/45R16 K1c K2b K6g K8e A57 Car F24
Lim V00 V16
X55 S02
Skoda Superb 77-147 205/55R16 K1c K27 K2b K56 T94 A01 A02 A04
3T 77-147 215/55R16 K1c K27 K2c K41 K44 K46 K56 A05 A08 A09
e11*2001/116*0326*..; 77-147 225/50R16 K2c K44 K46 K56 R03 A12 A16 A21
e11*2007/46*0014*.. B03 Car Lim
V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Superb 74-142 205/55R16 T88 T89 T91 A02 A04 A05
3U 74-142 215/50R16 T90 A08 A09 A12
e11*98/14*0187*.. 74-142 225/45R16 T89 A16 A21 A58
74-142 225/50R16 A01 K1c K45 B03 Lim V16
74-142 245/45R16 A01 K1c K2b K45 K46 S02
Skoda Yeti 77 205/55R16 K1b T91 T94 A01 A02 A04
5L 77-125 205/55R16 K1b M+S T91 T94 A05 A08 A09
e11*2007/46*0010*.., 77-125 205/60R16 K1b M+S T91 T92 A12 A16 A21
e11*2007/46*0034*.. 77-125 215/55R16 K1a K1b K2b A57 S02
77-125 215/60R16 K1a K1b K2b
77-125 225/50R16 K1c K2b T92
77-125 225/55R16 K1c K2b
77-125 235/50R16 K1c K2c
VW Beetle, /Cabrio (II) 77-155 205/60R16 R09 A02 A04 A05
16 77-155 215/60R16 A01 K1a K1b A08 A09 A12
e1*2007/46*0539*.. 77-155 225/55R16 A01 K1c K2b K3a K3c A16 A21 A58
77-155 225/60R16 A01 K1c K2b K3a K3c Cbo Flh V16
77-155 245/50R16 A01 K1c K2c K3a K3c K4v K5c K6d S02
77-155 245/55R16 A01 K1c K2c K3a K3c K4v K5c K6d
VW Bus 50-103 215/60R16 K1c K2b T94 T95 T99 138 A01 A02 A04
7DB 50-103 225/55R16 K1c K2b T94 T95 T99 138 A05 A08 A09
e1*96/79*0067*.., 50-103 225/60R16 G01 K1c K2b K44 T02 T97 T98 138 A12 A16 A21
e1*98/14*0067*.. K34 K41 K42
S07
VW Bus, Transporter 44-81 215/60R16 T94 T95 T99 138 A02 A04 A05
70X0.., 70X1.. 44-81 225/55R16 A01 K1a K2b K34 K42 T94 T95 T99 A08 A09 A12
F514, 519, 521, 576, 138 A16 A21 S07
F657, G206,213-214, 44-81 225/60R16 A01 G01 K1a K2b K34 K41 K42 T02
G284, 340, 461-462 T97 T98 138
VW Bus, Transporter 50-103 215/60R16 K1a K2b T94 T95 T99 138 A01 A02 A04
70X02.., 70X12.. 50-103 225/55R16 K1c K2c T93 T94 T95 T99 138 A05 A08 A09
H297-300, 304, 306, 50-103 225/60R16 G01 K1c K2c K44 T02 T97 T98 138 A12 A16 A21
H322-327 K34 K41 K42
S07
VW Caddy 51-125 205/55R16 K1c K2b T91 T94 A01 A02 A04
2K, 2KN A05 A08 A09
e1*2001/116*0252*..; A12 A16 A21
e1*2007/46*0217*..; A57 A59 S02
L320
- incl. MJ 2011
VW Caddy Maxi 62-125 205/55R16 K1c K2c T91 T94 A01 A02 A04
2K, 2KN A05 A08 A09
e1*2001/116*0252*..; A12 A16 A21
e1*2007/46*0217*..; A57 A67 S02
L320
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Cross Touran 75-130 205/55R16 K1a M+S A01 A02 A04
1T, 1t 75-130 205/60R16 K1a M+S A05 A08 A09
e1*2001/116*0211*..; 75-130 215/55R16 K1a M+S A12 A16 A21
e1*2007/46*0357*..; 75-130 225/50R16 K1c M+S KMV S02
DE*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 205/55R16 K2b K46 K56 R37 A01 A02 A04
1F 85-184 215/55R16 K1a K2b K46 K56 A05 A08 A09
e1*2001/116*0349*.. 85-184 225/50R16 K1a K1b K2a K2b K44 K46 K56 A12 A16 A21
- incl. Facelift 2011 85-184 245/45R16 K1a K1b K2a K2b K44 K46 K56 A58 B03 Cbo
DB8 V16 S02
VW Golf (V) 55-169 205/55R16 K1c K2b K46 K56 A01 A02 A04
1K 55-169 225/50R16 K1c K2b K41 K44 K46 K56 A05 A08 A09
e1*2001/116* A12 A16 A21
0242*00-24 B03 Flh V16
S02
VW Golf (V) Variant 59-147 205/55R16 K1c K27 K2c K41 K44 K46 K56 A01 A02 A04
1KM 59-147 225/50R16 K1c K27 K2c K41 K43 K44 K46 K56 A05 A08 A09
e1*2001/116* A12 A16 A21
0328*00-14 A58 Car V16
S02
VW Golf (VI) 59-173 205/55R16 K1c K2c K3a K6h K8i A01 A02 A04
1K 59-173 215/50R16 K1c K2c K3a K6h K8r A05 A08 A09
e1*2001/116 59-173 215/55R16 K1c K2c K3a K6h K8r A12 A16 A21
*0242*25-..; 59-173 225/50R16 K2c K6h K8r R03 Cbo Flh V16
e1*2007/46*0490*.. S02
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1c K2b K3a K6h K8i A01 A02 A04
1KM 59-118 215/50R16 K1c K2c K3a K6h K8r A05 A08 A09
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2c K3a K6h K8r A12 A16 A21
e1*2007/46*0492*.. 59-118 225/50R16 K2c K6h K8r R03 Car V16 S02
VW Golf (VII) /-Variant 63 - 162 205/55R16 K1c K2b K3c K5a K6g A01 A02 A04
AU, AUV 63 - 162 215/55R16 K1c K2b K3c K5d K6g K6i K8a A05 A08 A09
e1*2007/46*0623*.., 63 - 162 225/50R16 K1c K2b K3c K5d K6g K6i K8a A12 A16 A21
e1*2007/46*0627*.. 63 - 162 245/45R16 K1c K2b K3c K5d K6g K6i K8a A58 Car F24
Flh V16 X55
S02
VW Golf (VII) /-Variant 63 - 90 205/55R16 K1c K2b K3c K5a K8g A01 A02 A04
AU, AUV 63 - 90 215/55R16 K1c K2b K3c K5d K8k A05 A08 A09
e1*2007/46*0623*.., 63 - 90 225/50R16 K1c K2b K3c K5d K8k A12 A16 A21
e1*2007/46*0627*.. 63 - 90 245/45R16 K1c K2b K3c K5d K8k A58 Car F23
Flh V16 S02
VW Golf Plus 55-125 205/55R16 K1c K27 K2b K41 K44 K56 A01 A02 A04
1KP 55-125 225/50R16 K1c K27 K2c K41 K43 K44 K56 A05 A08 A09
e1*2001/116*0304*..; A12 A16 A21
e1*2007/46*0491*.. A58 Flh V16
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Jetta 77 - 155 205/55R16 K1c K2b K3a K6h K6i K8m A01 A02 A04
16, 16H 77 - 155 215/55R16 K1c K2c K3a K5c K6h K6i K8s A05 A08 A09
e1*2007/46*0539*..; A12 A16 A21
e1*2007/46*0584*.. A58 Sth V16
S02
VW Jetta 66-147 205/55R16 K1c K27 K2c K41 K44 K46 K56 A01 A02 A04
1KM 66-147 225/50R16 K1c K27 K2c K41 K43 K44 K46 K56 A05 A08 A09
e1*2001/116*0328*.. A12 A16 A21
A58 Sth V16
S02
VW Passat 66-142 205/55R16 K46 T89 A01 A02 A04
3B 66-142 215/50R16 K1c K2b K46 T90 A05 A08 A09
e1*95/54*0043*.., 66-142 225/45R16 K1c K2b K46 T89 A12 A16 A21
e1*98/14*0043*.. 66-142 225/50R16 K1c K2b K46 Car Lim V16
S04
VW Passat 74-142 205/55R16 T88 T89 T91 A02 A04 A05
3BG 74-142 215/50R16 A01 K46 T90 A08 A09 A12
e1*98/14*0157*.., 74-142 225/45R16 T89 A16 A21 Car
e1*2001/116*0157*.. 74-142 225/50R16 A01 K45 K46 Lim V16 S04
VW Passat 75-147 205/55R16 K1a K46 K56 R37 A01 A02 A04
3C 75-147 215/55R16 K1c K2b K46 K56 A05 A08 A09
e1*2001/116* 75-147 225/50R16 K1c K2b K44 K46 K56 A12 A16 A21
0307*00-23 75-147 245/45R16 K1c K2b K44 K46 K56 B03 DB8 Lim
V16 S02
VW Passat 77-130 205/55R16 K1a K2b K4i K6g R37 T91 T94 A01 A02 A04
3C, 3c 77-155 205/55R16 K1a K2b K4i K6g M+S T91 T95 A05 A08 A09
e1*2001/116* 77-155 215/55R16 K1c K2b K4i K6g K6i K8e A12 A16 A21
0307*24-.., 77-155 225/50R16 K1c K2b K4i K6h K6i K8e Car Lim V16
e1*2007/46*0502*.., 77-155 245/45R16 K1c K2b K4i K6h K6i K8e VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-130 205/55R16 K4i K6g R37 T91 T94 A01 A02 A04
3C, 3c 77-155 205/55R16 K4i K6g M+S T91 T94 A05 A08 A09
e1*2001/116* 77-155 215/55R16 K1c K4i K6g K6i K8e A12 A16 A21
0307*24-.., 77-155 225/50R16 K1c K2b K4i K6h K6i K8e Car KMV Lim
e1*2007/46*0502*.., 77-155 245/45R16 K1c K2b K4i K6h K6i K8e V16 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat CC / CC 100-130 205/55R16 A02 A04 A05
3CC 100-130 215/55R16 A01 K2b K32 K42 K46 K56 A08 A09 A12
e1*2001/116*0468*.. 100-130 225/50R16 A01 K1a K2c K32 K42 K44 K46 K56 A16 A21 B03
- incl. Modell 2012 V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 205/55R16 K1a K2b K46 K56 R37 A01 A02 A04
3C 75-147 215/55R16 K1c K2b K46 K56 A05 A08 A09
e1*2001/116* 75-147 225/50R16 K1c K2b K44 K46 K56 A12 A16 A21
0307*00-23 75-147 245/45R16 K1c K2b K44 K46 K56 B03 Car DB8
V16 S02
VW Scirocco 90-155 205/55R16 A31 M+S A02 A04 A05
13 A08 A09 A16
e1*2001/116*0471*.. A21 A58 Cpe
S02
VW Sharan 85-147 205/60R16 A13 T96 138 A02 A04 A05
7N 85-147 215/55R16 A33 T93 T97 138 A08 A09 A16
e1*2007/46*0401*..; 85-147 215/60R16 A33 T94 T95 T99 138 A21 A57 V16
e1*2007/46*0434*.. 85-147 225/55R16 A01 A12 K2b T94 T95 138 S06
85-147 235/50R16 A01 A12 K2b T95 138
85-147 245/50R16 A01 A12 K1a K2c 138
VW Tiguan 81-155 215/65R16 A13 A02 A04 A05
5N 81-155 225/60R16 A13 A08 A09 A16
e1*2001/116*0450*.., 81-155 225/65R16 A12 A21 KMV S03
e1*2007/46*0487*.. 81-155 235/60R16 A12
- incl. Facelift 2011 81-155 245/55R16 A12
- mit Radhaus- 81-155 245/60R16 A12
Verbreiterungen 81-155 255/55R16 A12
VW Tiguan 81-155 215/65R16 A13 A02 A04 A05
5N 81-155 225/60R16 A13 A08 A09 A16
e1*2001/116* 81-155 225/65R16 A12 A21 S03
0450*11-..; 81-155 235/60R16 A01 A12 K1a K1b K2b
e1*2007/46*0487*02-.. 81-155 245/55R16 A01 A12 K1c K2b
- ab Facelift 2011 81-155 245/60R16 A01 A12 K1c K2b
81-155 255/55R16 A01 A12 K1c K2b
VW Tiguan 81-155 215/65R16 A13 K2b A01 A02 A04
5N 81-155 225/60R16 A13 K2b A05 A08 A09
e1*2001/116* 81-155 225/65R16 A12 K2b A16 A21 S03
0450*00-10; 81-155 235/60R16 A12 K1a K1b K2b
e1*2007/46* 81-155 245/55R16 A12 K1c K2b
0487*00-01 81-155 245/60R16 A12 K1c K2b
81-155 255/55R16 A12 K1c K2c
VW Touran 66-125 205/55R16 K1c K2b A01 A02 A04
1T 66-125 225/50R16 K1c K2b A05 A08 A09
e1*2001/116* A12 A16 A21
0211*00-22; A58 Npf V16
e1*2007/46* S02
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH

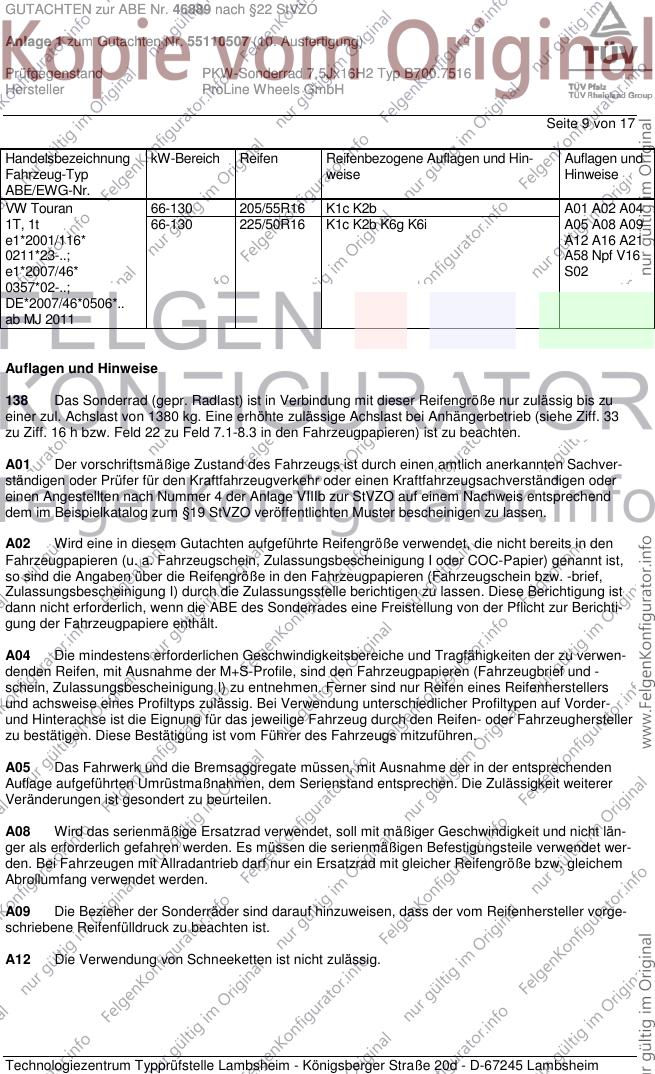

Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Touran 66-130 205/55R16 K1c K2b A01 A02 A04
1T, 1t 66-130 225/50R16 K1c K2b K6g K6i A05 A08 A09
e1*2001/116* A12 A16 A21
0211*23-..; A58 Npf V16
e1*2007/46* S02
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH
Seite 10 von 17
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A73 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH

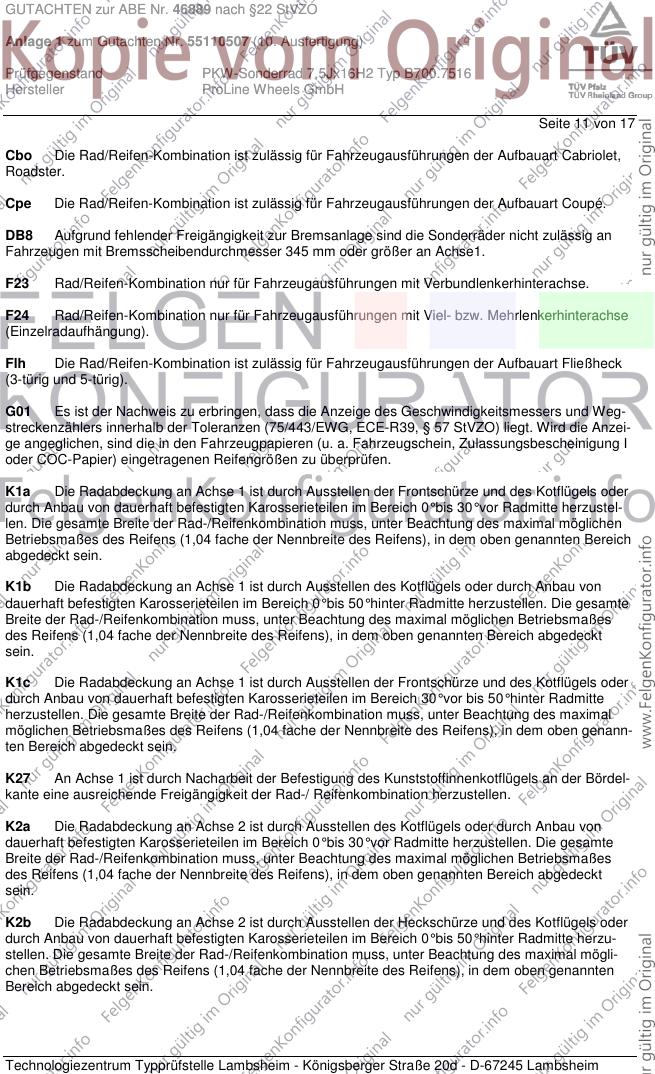

Seite 11 von 17
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH

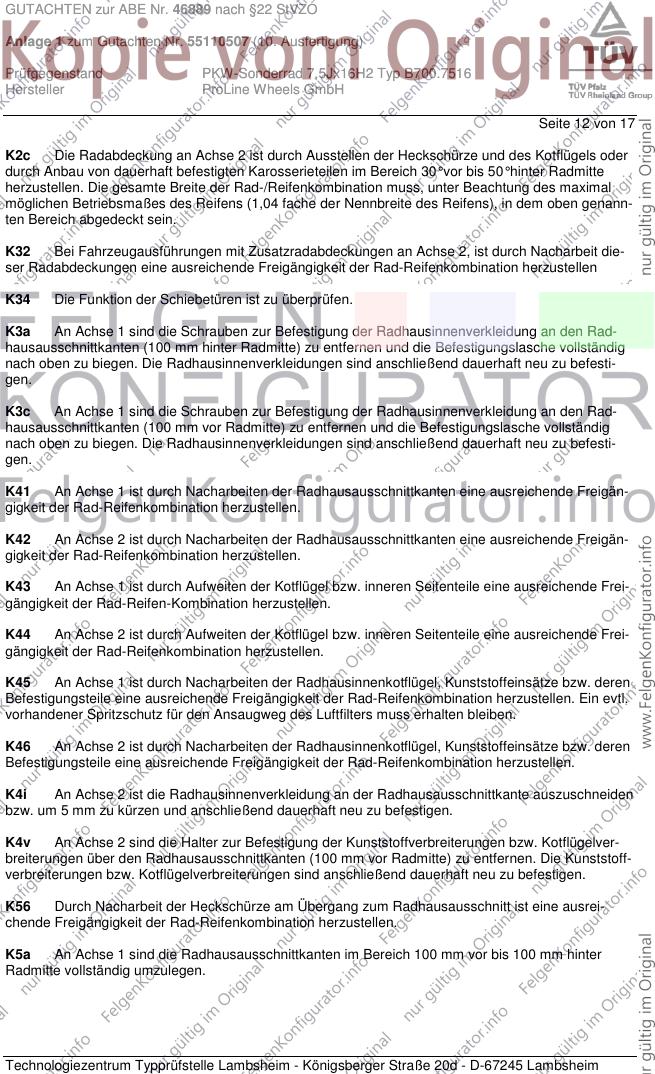

Seite 12 von 17
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw. Kotflügelver-
breiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die Kunststoff-
verbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH

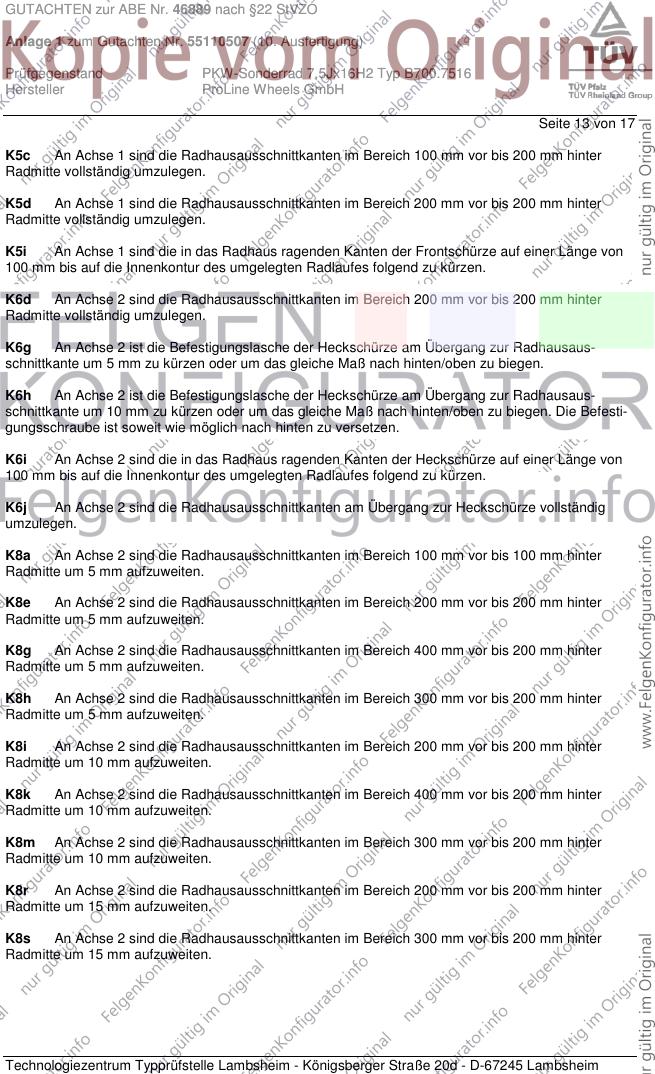

Seite 13 von 17
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH
Seite 14 von 17
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausfüh-
rungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das serien-
mäßige RDKS- bzw. RDC-System (TPMS) (Elektronisches Reifendruck-Kontrollsystem) in Verbin-
dung mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen
Fach-Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem zu ersetzen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH
Seite 15 von 17
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH

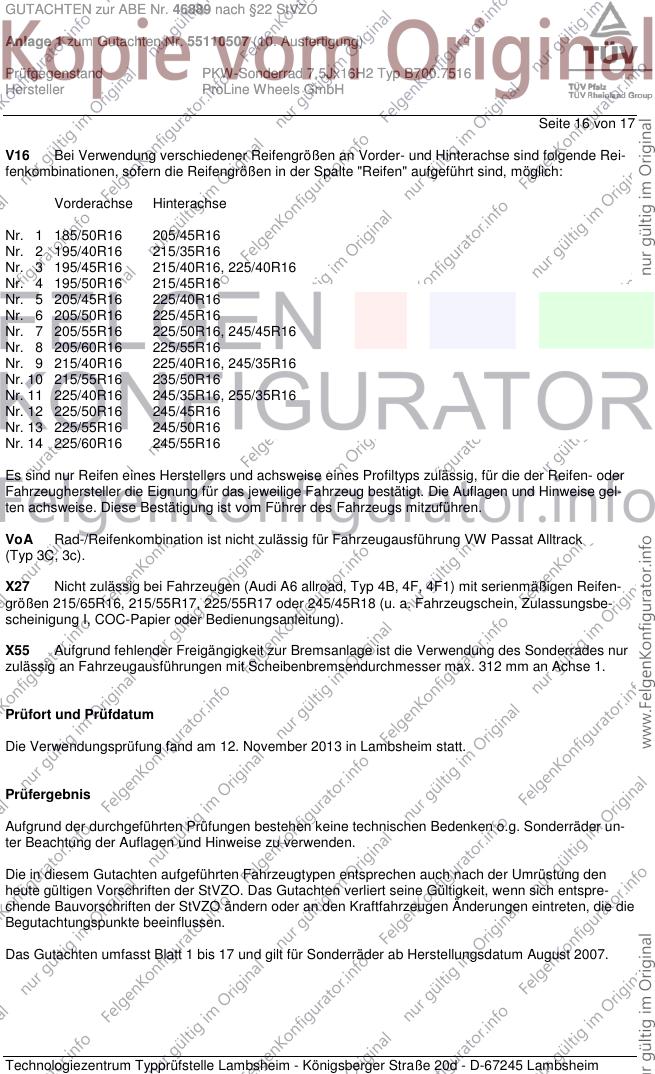

Seite 16 von 17
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. November 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum August 2007.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46889 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55110507 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B700.7516
Hersteller ProLine Wheels GmbH

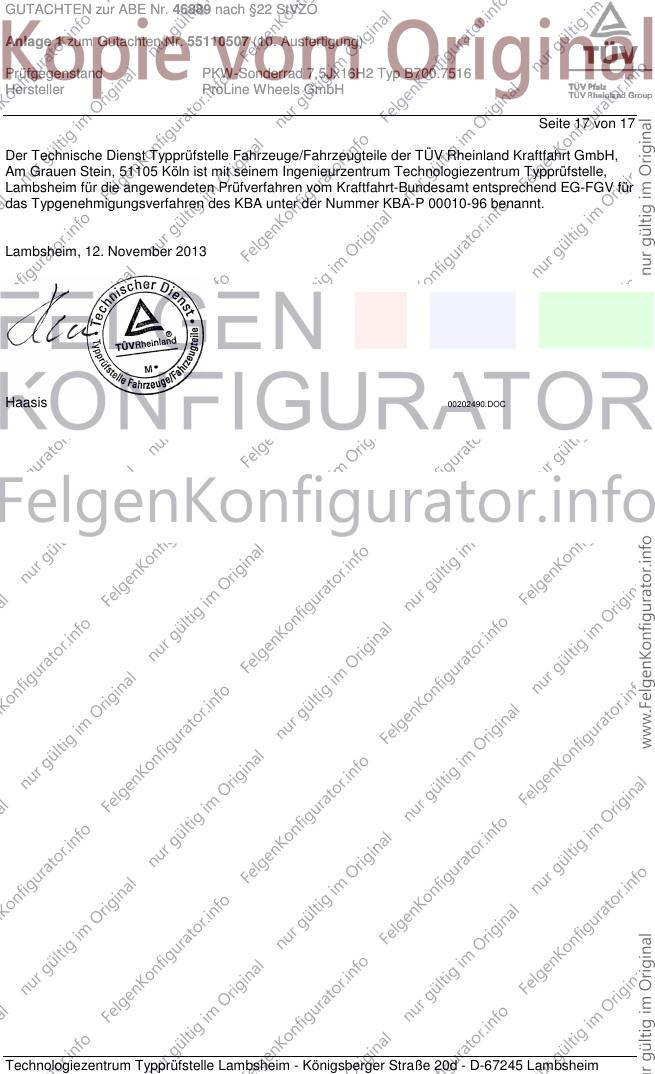

Seite 17 von 17
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. November 2013
Haasis 00202490.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
