GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

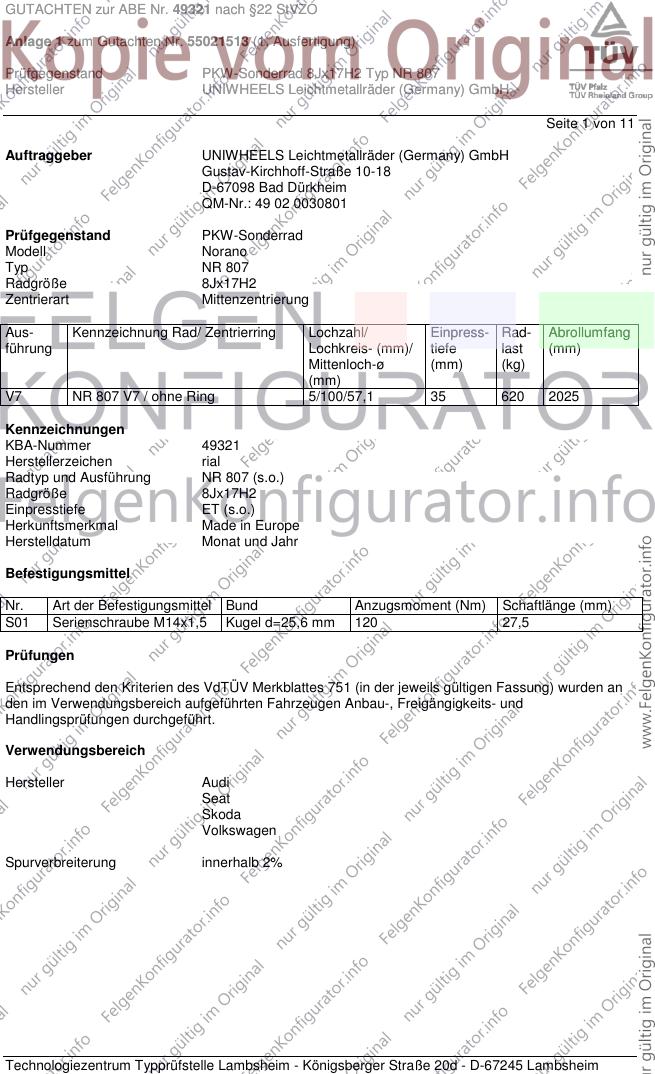

Seite 1 von 11
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10-18
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Norano
Typ NR 807
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V7 NR 807 V7 / ohne Ring 5/100/57,1 35 620 2025
Kennzeichnungen
KBA-Nummer 49321
Herstellerzeichen rial
Radtyp und Ausführung NR 807 (s.o.)
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Made in Europe
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel d=25,6 mm 120 27,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

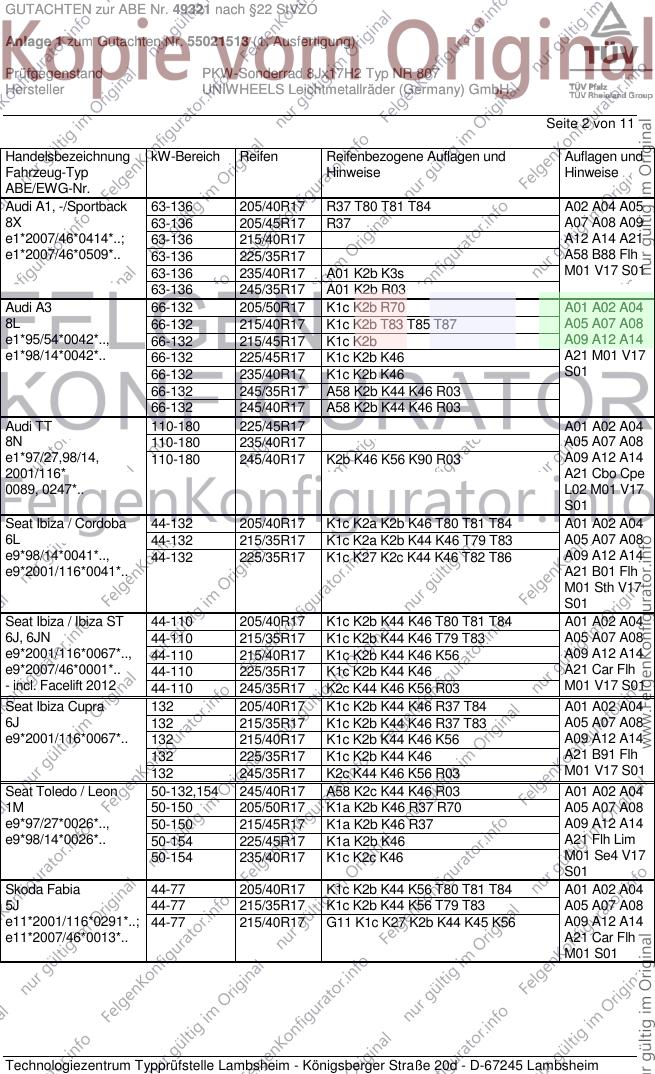

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63-136 205/40R17 R37 T80 T81 T84 A02 A04 A05
8X 63-136 205/45R17 R37 A07 A08 A09
e1*2007/46*0414*..; 63-136 215/40R17 A12 A14 A21
e1*2007/46*0509*.. 63-136 225/35R17 A58 B88 Flh
63-136 235/40R17 A01 K2b K3s M01 V17 S01
63-136 245/35R17 A01 K2b R03
Audi A3 66-132 205/50R17 K1c K2b R70 A01 A02 A04
8L 66-132 215/40R17 K1c K2b T83 T85 T87 A05 A07 A08
e1*95/54*0042*.., 66-132 215/45R17 K1c K2b A09 A12 A14
e1*98/14*0042*.. 66-132 225/45R17 K1c K2b K46 A21 M01 V17
66-132 235/40R17 K1c K2b K46 S01
66-132 245/35R17 A58 K2b K44 K46 R03
66-132 245/40R17 A58 K2b K44 K46 R03
Audi TT 110-180 225/45R17 A01 A02 A04
8N 110-180 235/40R17 A05 A07 A08
e1*97/27,98/14, 110-180 245/40R17 K2b K46 K56 K90 R03 A09 A12 A14
2001/116* A21 Cbo Cpe
0089, 0247*.. L02 M01 V17
S01
Seat Ibiza / Cordoba 44-132 205/40R17 K1c K2a K2b K46 T80 T81 T84 A01 A02 A04
6L 44-132 215/35R17 K1c K2a K2b K44 K46 T79 T83 A05 A07 A08
e9*98/14*0041*.., 44-132 225/35R17 K1c K27 K2c K44 K46 T82 T86 A09 A12 A14
e9*2001/116*0041*.. A21 B01 Flh
M01 Sth V17
S01
Seat Ibiza / Ibiza ST 44-110 205/40R17 K1c K2b K44 K46 T80 T81 T84 A01 A02 A04
6J, 6JN 44-110 215/35R17 K1c K2b K44 K46 T79 T83 A05 A07 A08
e9*2001/116*0067*.., 44-110 215/40R17 K1c K2b K44 K46 K56 A09 A12 A14
e9*2007/46*0001*.. 44-110 225/35R17 K1c K2b K44 K46 A21 Car Flh
- incl. Facelift 2012 44-110 245/35R17 K2c K44 K46 K56 R03 M01 V17 S01
Seat Ibiza Cupra 132 205/40R17 K1c K2b K44 K46 R37 T84 A01 A02 A04
6J 132 215/35R17 K1c K2b K44 K46 R37 T83 A05 A07 A08
e9*2001/116*0067*.. 132 215/40R17 K1c K2b K44 K46 K56 A09 A12 A14
132 225/35R17 K1c K2b K44 K46 A21 B91 Flh
132 245/35R17 K2c K44 K46 K56 R03 M01 V17 S01
Seat Toledo / Leon 50-132,154 245/40R17 A58 K2c K44 K46 R03 A01 A02 A04
1M 50-150 205/50R17 K1a K2b K46 R37 R70 A05 A07 A08
e9*97/27*0026*.., 50-150 215/45R17 K1a K2b K46 R37 A09 A12 A14
e9*98/14*0026*.. 50-154 225/45R17 K1a K2b K46 A21 Flh Lim
50-154 235/40R17 K1c K2c K46 M01 Se4 V17
S01
Skoda Fabia 44-77 205/40R17 K1c K2b K44 K56 T80 T81 T84 A01 A02 A04
5J 44-77 215/35R17 K1c K2b K44 K56 T79 T83 A05 A07 A08
e11*2001/116*0291*..; 44-77 215/40R17 G11 K1c K27 K2b K44 K45 K56 A09 A12 A14
e11*2007/46*0013*.. A21 Car Flh
M01 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

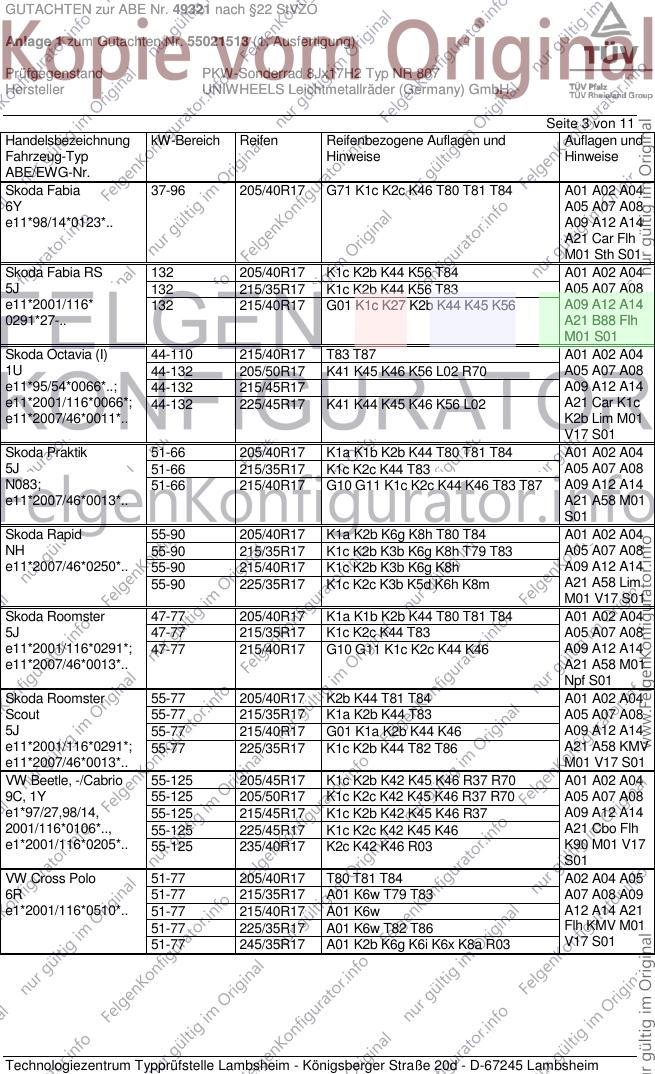

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Fabia 37-96 205/40R17 G71 K1c K2c K46 T80 T81 T84 A01 A02 A04
6Y A05 A07 A08
e11*98/14*0123*.. A09 A12 A14
A21 Car Flh
M01 Sth S01
Skoda Fabia RS 132 205/40R17 K1c K2b K44 K56 T84 A01 A02 A04
5J 132 215/35R17 K1c K2b K44 K56 T83 A05 A07 A08
e11*2001/116* 132 215/40R17 G01 K1c K27 K2b K44 K45 K56 A09 A12 A14
0291*27-.. A21 B88 Flh
M01 S01
Skoda Octavia (I) 44-110 215/40R17 T83 T87 A01 A02 A04
1U 44-132 205/50R17 K41 K45 K46 K56 L02 R70 A05 A07 A08
e11*95/54*0066*..; 44-132 215/45R17 A09 A12 A14
e11*2001/116*0066*; 44-132 225/45R17 K41 K44 K45 K46 K56 L02 A21 Car K1c
e11*2007/46*0011*.. K2b Lim M01
V17 S01
Skoda Praktik 51-66 205/40R17 K1a K1b K2b K44 T80 T81 T84 A01 A02 A04
5J 51-66 215/35R17 K1c K2c K44 T83 A05 A07 A08
N083; 51-66 215/40R17 G10 G11 K1c K2c K44 K46 T83 T87 A09 A12 A14
e11*2007/46*0013*.. A21 A58 M01
S01
Skoda Rapid 55-90 205/40R17 K1a K2b K6g K8h T80 T84 A01 A02 A04
NH 55-90 215/35R17 K1c K2b K3b K6g K8h T79 T83 A05 A07 A08
e11*2007/46*0250*.. 55-90 215/40R17 K1c K2b K3b K6g K8h A09 A12 A14
55-90 225/35R17 K1c K2c K3b K5d K6h K8m A21 A58 Lim
M01 V17 S01
Skoda Roomster 47-77 205/40R17 K1a K1b K2b K44 T80 T81 T84 A01 A02 A04
5J 47-77 215/35R17 K1c K2c K44 T83 A05 A07 A08
e11*2001/116*0291*; 47-77 215/40R17 G10 G11 K1c K2c K44 K46 A09 A12 A14
e11*2007/46*0013*.. A21 A58 M01
Npf S01
Skoda Roomster 55-77 205/40R17 K2b K44 T81 T84 A01 A02 A04
Scout 55-77 215/35R17 K1a K2b K44 T83 A05 A07 A08
5J 55-77 215/40R17 G01 K1a K2b K44 K46 A09 A12 A14
e11*2001/116*0291*; 55-77 225/35R17 K1c K2b K44 T82 T86 A21 A58 KMV
e11*2007/46*0013*.. M01 V17 S01
VW Beetle, -/Cabrio 55-125 205/45R17 K1c K2b K42 K45 K46 R37 R70 A01 A02 A04
9C, 1Y 55-125 205/50R17 K1c K2c K42 K45 K46 R37 R70 A05 A07 A08
e1*97/27,98/14, 55-125 215/45R17 K1c K2b K42 K45 K46 R37 A09 A12 A14
2001/116*0106*.., 55-125 225/45R17 K1c K2c K42 K45 K46 A21 Cbo Flh
e1*2001/116*0205*.. 55-125 235/40R17 K2c K42 K46 R03 K90 M01 V17
S01
VW Cross Polo 51-77 205/40R17 T80 T81 T84 A02 A04 A05
6R 51-77 215/35R17 A01 K6w T79 T83 A07 A08 A09
e1*2001/116*0510*.. 51-77 215/40R17 A01 K6w A12 A14 A21
51-77 225/35R17 A01 K6w T82 T86 Flh KMV M01
51-77 245/35R17 A01 K2b K6g K6i K6x K8a R03 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

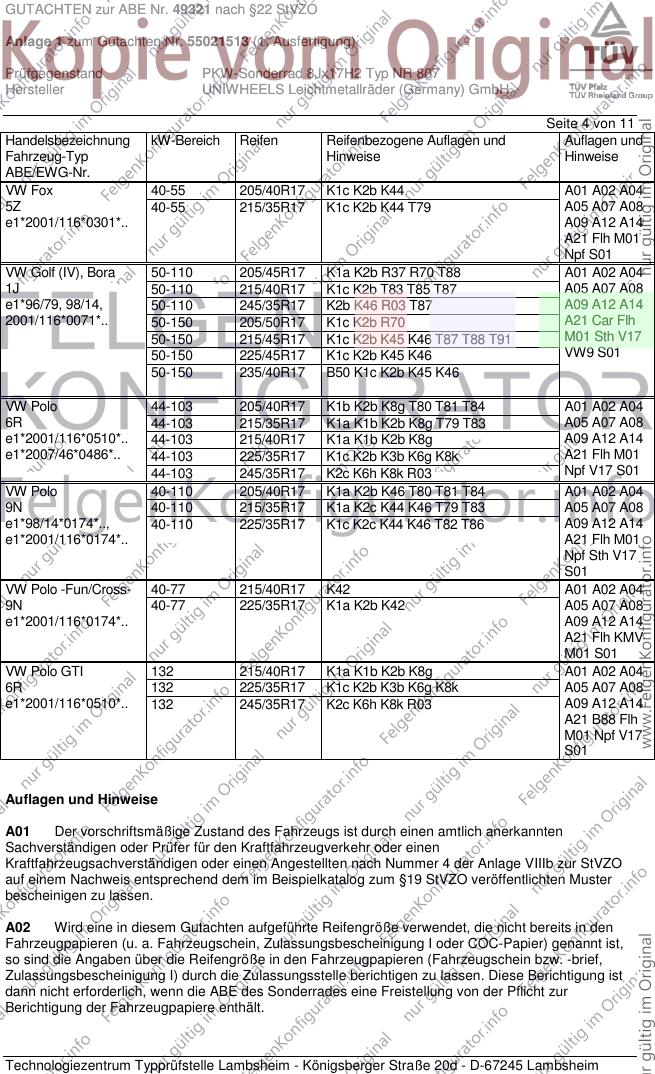

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Fox 40-55 205/40R17 K1c K2b K44 A01 A02 A04
5Z 40-55 215/35R17 K1c K2b K44 T79 A05 A07 A08
e1*2001/116*0301*.. A09 A12 A14
A21 Flh M01
Npf S01
VW Golf (IV), Bora 50-110 205/45R17 K1a K2b R37 R70 T88 A01 A02 A04
1J 50-110 215/40R17 K1c K2b T83 T85 T87 A05 A07 A08
e1*96/79, 98/14, 50-110 245/35R17 K2b K46 R03 T87 A09 A12 A14
2001/116*0071*.. 50-150 205/50R17 K1c K2b R70 A21 Car Flh
50-150 215/45R17 K1c K2b K45 K46 T87 T88 T91 M01 Sth V17
50-150 225/45R17 K1c K2b K45 K46 VW9 S01
50-150 235/40R17 B50 K1c K2b K45 K46
VW Polo 44-103 205/40R17 K1b K2b K8g T80 T81 T84 A01 A02 A04
6R 44-103 215/35R17 K1a K1b K2b K8g T79 T83 A05 A07 A08
e1*2001/116*0510*.. 44-103 215/40R17 K1a K1b K2b K8g A09 A12 A14
e1*2007/46*0486*.. 44-103 225/35R17 K1c K2b K3b K6g K8k A21 Flh M01
44-103 245/35R17 K2c K6h K8k R03 Npf V17 S01
VW Polo 40-110 205/40R17 K1a K2b K46 T80 T81 T84 A01 A02 A04
9N 40-110 215/35R17 K1a K2c K44 K46 T79 T83 A05 A07 A08
e1*98/14*0174*.., 40-110 225/35R17 K1c K2c K44 K46 T82 T86 A09 A12 A14
e1*2001/116*0174*.. A21 Flh M01
Npf Sth V17
S01
VW Polo -Fun/Cross- 40-77 215/40R17 K42 A01 A02 A04
9N 40-77 225/35R17 K1a K2b K42 A05 A07 A08
e1*2001/116*0174*.. A09 A12 A14
A21 Flh KMV
M01 S01
VW Polo GTI 132 215/40R17 K1a K1b K2b K8g A01 A02 A04
6R 132 225/35R17 K1c K2b K3b K6g K8k A05 A07 A08
e1*2001/116*0510*.. 132 245/35R17 K2c K6h K8k R03 A09 A12 A14
A21 B88 Flh
M01 Npf V17
S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

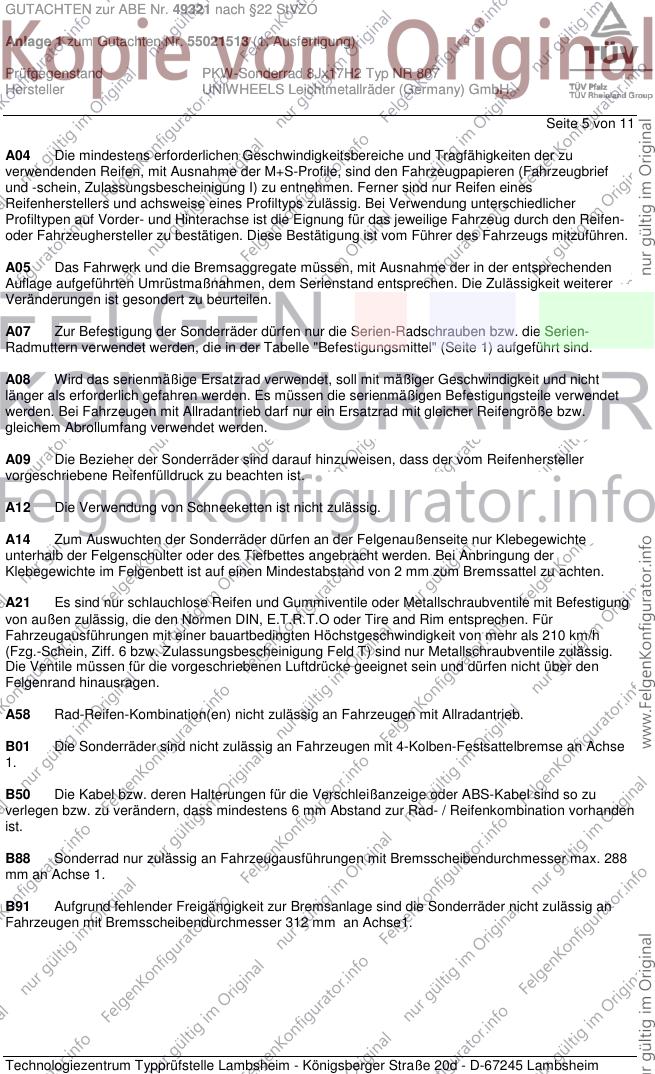

Seite 5 von 11
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse
1.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B88 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288
mm an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

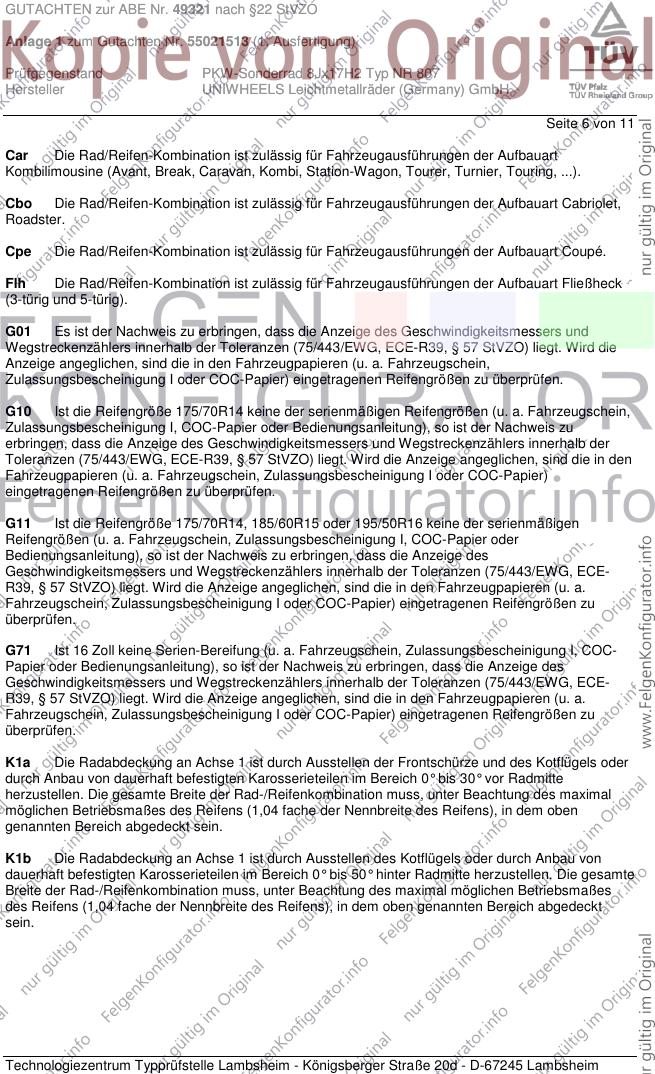

Seite 6 von 11
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G71 Ist 16 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

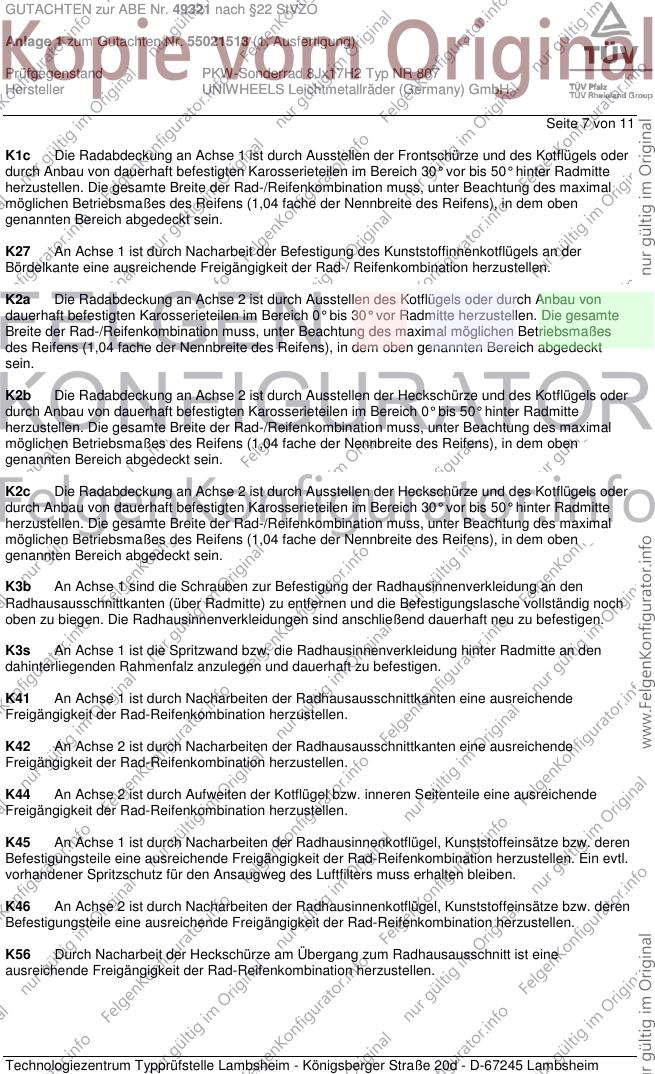

Seite 7 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

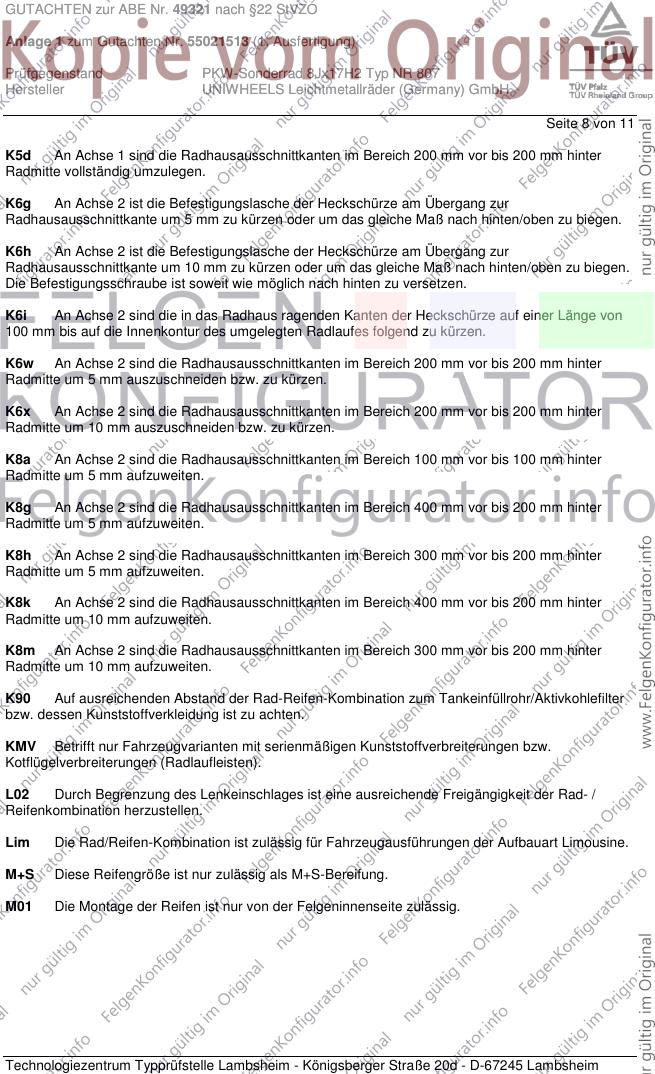

Seite 8 von 11
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

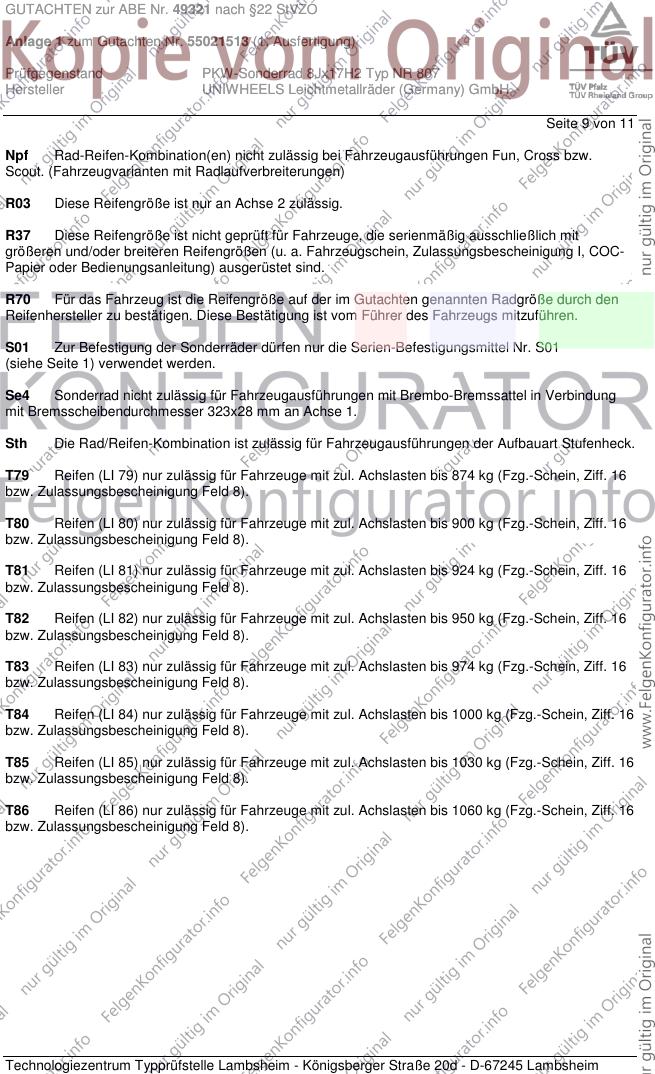

Seite 9 von 11
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

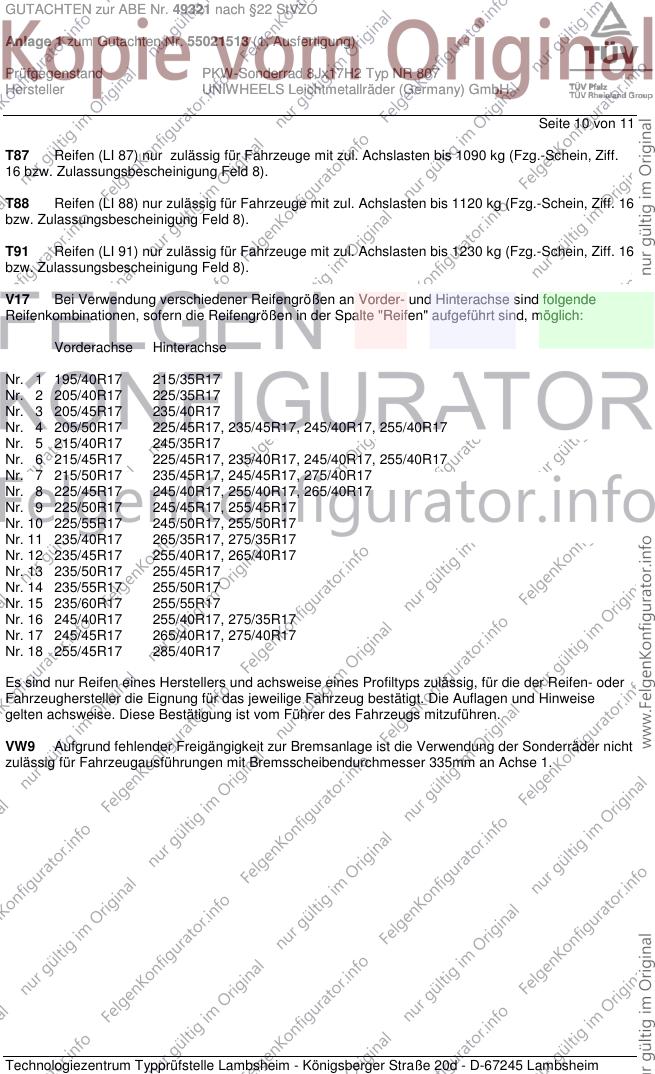

Seite 10 von 11
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. April 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. April 2013
Blauth 00193694.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
