Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48577*01
Gerät: Sonderräder für Personenkraftwagen
8,5 J x 19 H2
Typ: ADV11 8519
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48577*01
Die ABE-Nr. 48577 erstreckt sich nunmehr auf die Sonderräder 8,5 J x 19 H2 , Typ
ADV11 8519, in den Ausführungen wie im Nachtragsgutachten Nr.
55008112 (2.Ausfertigung) vom 07.06.2013 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
1, 2, 3, 4, 5, 6, 7, 8, 10, (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 07.06.2013
festgehaltenen Angaben.
Flensburg, 24.06.2013
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55008112 (2.Ausfertigung), zur Genehmigung vorgelegt am:
13.06.2013
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48577*01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

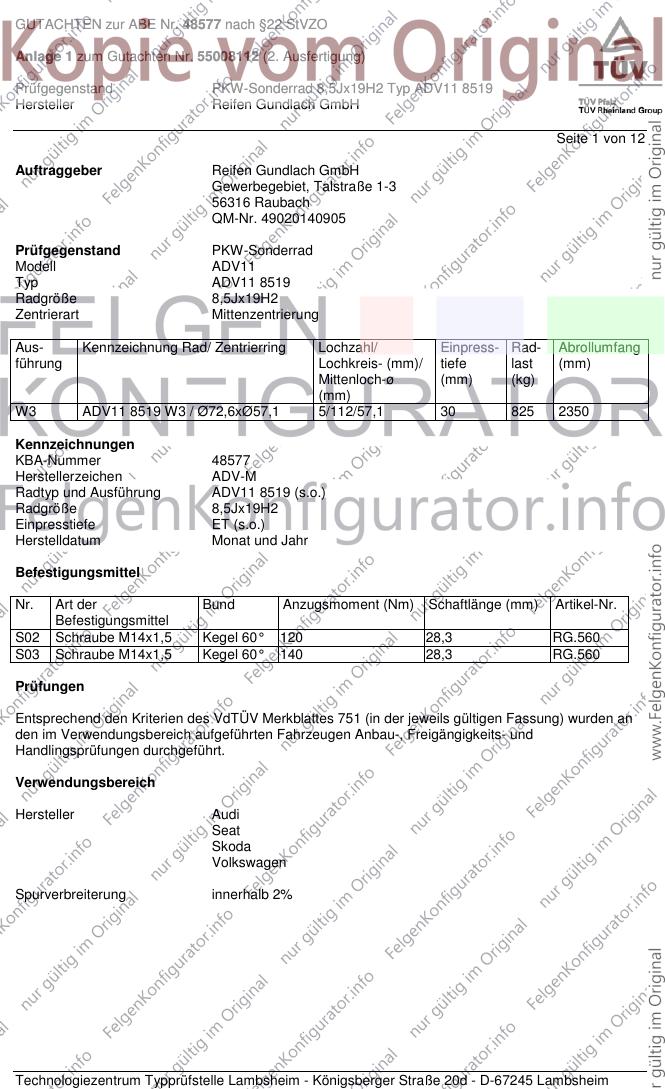

GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 1 von 12
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell ADV11
Typ ADV11 8519
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 ADV11 8519 W3 / Ø72,6xØ57,1 5/112/57,1 30 825 2350
Kennzeichnungen
KBA-Nummer 48577
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV11 8519 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560
S03 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 74-162 225/35R19 K1c K2b K44 K46 T88 A01 A02 A04
8E 74-188 235/35R19 K1c K2b K43 K44 K46 T87 T91 A05 A08 A09
e1*98/14*0151*.., 74-188 255/30R19 K2c K44 K46 R03 R70 T87 T91 A12 A14 A21
e1*2001/116*0151*.. Car Lim V19
S02
Audi A4 55-142 225/35R19 K1c K2b K41 K43 K44 T84 T88 A01 A02 A04
B5 55-195 235/35R19 G01 K1c K2c K41 K43 K44 T87 T91 A05 A08 A09
e1*93/81*0013*.. , A12 A14 A21
e1*98/14*0013*.. Car K45 K46
K56 Lim S02
Audi A4 162 225/35R19 K1c K2b K44 K46 T88 A01 A02 A04
QB6 162 235/35R19 K1c K2b K43 K44 K46 T88 T91 A05 A08 A09
e1*2001/116*0243*.. 162 255/30R19 K2c K44 K46 R03 R70 T91 A12 A14 A21
Car Cbo Lim
V19 S02
Audi A4 Cabriolet 96-162 225/35R19 K1c K2b K44 K46 T88 A01 A02 A04
8H 96-188 235/35R19 K1c K2b K43 K44 K46 T91 A05 A08 A09
e1*98/14*0177*.., 96-188 255/30R19 K2c K44 K46 R03 R70 T91 A12 A14 A21
e1*2001/116*0177*.. Cbo V19 S02
Audi A4 S4 253 235/35R19 Car K43 K44 K46 Lim T91 A01 A02 A04
8E,8H,QB6 253 235/35R19 Cbo K43 K44 K46 T91 Y16 A05 A08 A09
e1*98/14,2001/116* A12 A14 A21
0151,0177,0243*.. K1c K2c S02
Audi A6 81-142 225/35R19 K2b K41 K45 K46 T88 A01 A02 A04
4B 81-184 235/35R19 G40 K2b K41 K45 K46 T87 T91 A05 A08 A09
e1*96/27, 98/14, 81-184 245/35R19 G01 K2c K41 K44 K45 K46 T89 T93 A12 A14 A21
e1*2001/116*0051*.. 81-184 255/30R19 K2c K41 K44 K45 K46 T91 Car K1c Lim
R21 V19 X27
S02
Audi A6 -/Avant 89-257 245/35R19 K1c K2b K44 K46 K56 T93 A01 A02 A04
4F, 4F1 89-257 255/35R19 K1c K2b K41 K44 K46 K56 T92 T96 A05 A08 A09
e1*2001/116*0254*.., A12 A14 A21
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. X27 S02
Audi A6 Allroad 120-257 225/45R19 K42 T96 A01 A02 A04
4F, 4F1 120-257 235/40R19 K1a K2b K41 K42 K44 T96 A05 A08 A09
e1*2001/116*0254*..; 120-257 245/40R19 K1a K1b K2b K41 K42 K44 T94 A12 A14 A21
e13*2007/46*1080*.. 120-257 255/35R19 K1c K2b K41 K42 K43 K44 T96 K46 X28 S02
120-257 255/40R19 K1c K2b K41 K42 K43 K44
Audi A6 S6 320 255/35R19 K1c K2b K41 K44 K46 K56 T92 T96 A01 A02 A04
4F, 4F1 A05 A08 A09
e1*2001/116*0254*..; A12 A14 A21
e13*2007/46*1080*.. Car Lim RDK
X27 S02
Audi A6, S6 191-250 245/35R19 G01 K1a K41 K44 K46 R70 T93 A01 A02 A04
4B A05 A08 A09
e1*96/27, 98/14, A12 A14 A21
2001/116*0051*.. X27 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 154-257 235/45R19 K1a K2b R37 T95 T99 A01 A02 A04
4E 154-257 245/40R19 K1c K2b R37 T94 T98 A05 A08 A09
e1*2001/116*0198*.., 154-257 245/45R19 G01 K1c K2b K41 R37 A12 A14 A21
e1*2001/116*0246*.. 154-331 235/45R19 K1a K2b M+S T95 T99 B03 BnK Lim
154-331 245/40R19 K1c K2b M+S T94 T98 NBF RDK S02
154-331 255/40R19 K1c K2b T00 T96
Audi A8 110-309 245/40R19 K1a K2b K41 K45 K46 T94 T98 A01 A02 A04
D2 110-309 255/40R19 K1c K2b K41 K45 K46 K56 A05 A08 A09
G850, A12 A14 A21
e1*93/81*0005*..; NBF R21 S02
e1*98/14*0005*..
Audi Q3 100-155 225/40R19 A02 A04 A05
8U, 8U1 100-155 225/45R19 A08 A09 A12
e1*2007/46*0591*..; 100-155 235/40R19 A01 K1a K2b A14 A21 A57
e13*2007/46*1163*.. 100-155 235/45R19 A01 K1a K2b V00 V19 S03
100-155 245/40R19 A01 K1a K2b
100-155 255/35R19 A01 K1a K2b K6v
100-155 255/40R19 A01 K1a K2b K6v
Audi Q3 100-155 225/40R19 A02 A04 A05
8U, 8U1 100-155 225/45R19 A08 A09 A12
e1*2007/46*0591*..; 100-155 235/40R19 A14 A21 A57
e13*2007/46*1163*.. 100-155 235/45R19 KMV V00 V19
- mit Radhaus- 100-155 245/40R19 S03
Verbreiterungen 100-155 255/35R19 A01 K6v
100-155 255/40R19 A01 K6v
Audi RS4 309 235/40R19 M+S A02 A04 A05
QB6 309 255/35R19 R35 A08 A09 A12
e1*2001/116*0243*.. A14 A21 BnK
Car Cbo Lim
S02
Audi RS6 331,353 255/35R19 K41 R09 R35 Som A01 A02 A04
4B A05 A08 A09
e1*98/14*0190*.., A12 A14 A21
e1*2001/116*0190*.. Car Lim RDK
S02
Seat Alhambra 85-147 225/40R19 K2b T93 A01 A02 A04
7N 85-147 245/35R19 K1a K2c T93 A05 A08 A09
e1*2007/46*0402*..; A12 A14 A21
e1*2007/46*0435*.. A57 S03
Seat Exeo / Exeo ST 75-155 225/35R19 K3b K6g K8b T88 A01 A02 A04
3R, 3RN 75-155 235/35R19 K3b K6g K8b T87 T91 A05 A08 A09
e9*2001/116*0072*.., 75-155 245/30R19 K3b K5d K6h K8l T89 A12 A14 A21
e9*2007/46*0011*.. A58 Car K1c
K2b Lim S02
Skoda Superb 77-147 225/35R19 K1c K27 K2c K41 K44 K46 K56 T88 A01 A02 A04
3T A05 A08 A09
e11*2001/116* A12 A14 A21
0326*15-.. Car Lim S02
e11*2007/46*
0014*07-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb 74-142 225/35R19 K1c K2b K44 T88 A01 A02 A04
3U 74-142 235/35R19 G01 K1c K2b K41 K44 K45 K56 A05 A08 A09
e11*98/14*0187*.. 74-142 255/30R19 K2a K2b K44 K56 R03 R70 A12 A14 A21
A58 K46 Lim
V19 S02
Skoda Yeti 77-125 225/40R19 K1c K2c T89 T93 A01 A02 A04
5L 77-125 235/35R19 K1c K2c T91 A05 A08 A09
e11*2007/46*0010*.., A12 A14 A21
e11*2007/46*0034*.. A57 S02
VW Cross Touran 75-125 235/35R19 K1c K2b K30 T88 T91 A01 A02 A04
1T, 1t A05 A08 A09
e1*2001/116*0211*..; A12 A14 A21
e1*2007/46*0357*..; KMV S02
DE*2007/46*0506*..
- incl. Facelift 2011
VW Passat 66-142 225/35R19 K1c K2b K41 K46 K56 T84 T88 A01 A02 A04
3B 66-142 235/35R19 G01 K1c K2b K41 K44 K46 K56 T87 A05 A08 A09
e1*95/54*0043*.., T91 A12 A14 A21
e1*98/14*0043*.. 66-142 255/30R19 K2c K44 K46 K56 R03 T91 Car Lim R21
V19 S02
VW Passat 74-142 225/35R19 K1c K44 K45 T84 T88 A01 A02 A04
3BG 74-142 235/35R19 G01 K1c K2b K44 K45 T87 T91 A05 A08 A09
e1*98/14*0157*.., 74-142 255/30R19 K2c K44 K56 R03 R70 T87 T91 A12 A14 A21
e1*2001/116*0157*.. Car K41 K46
Lim V19 S02
VW Passat Alltrack 103-155 225/40R19 K6h K6y K8h T89 T93 A01 A02 A04
3C, 3c 103-155 235/35R19 K1a K1b K2b K5d K5w K6h K6y K8m A05 A08 A09
e1*2001/116*0307*..; T91 A12 A14 A21
e1*2007/46*0502*..; 103-155 245/35R19 K1c K2b K3s K5d K5w K6h K6y K8m A56 Car KMV
e1*2007/46*0547*.. T89 T93 S02
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 235/35R19 K1c K2c K32 K41 K42 K44 K45 K46 A01 A02 A04
3CC K56 T87 T91 A05 A08 A09
e1*2001/116*0468*.. A12 A14 A21
- incl. Modell 2012 S02
VW Passat W8 202 235/35R19 G01 K1c K2b K41 K44 K45 K46 T91 A01 A02 A04
3BS A05 A08 A09
e1*98/14*0173*.., A12 A14 A21
e1*2001/116*0173*.. B11 Car Lim
R21 S02
VW Phaeton 165-246 245/40R19 K1c K2b T98 A01 A02 A04
3D, 3d 165-331 245/45R19 G03 K1c K2b T02 T98 A05 A08 A09
e1*98/14*0189*..; 165-331 255/40R19 K1c K2b T00 T96 A12 A14 A21
e1*2001/116*0189*..; Lim RDK S02
DE*2007/46*0452*..;
e1*2007/46*0452*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco 90-155 225/35R19 K1a K1b K2b T84 T88 A01 A02 A04
13 90-155 235/35R19 K1c K2c K42 A05 A08 A09
e1*2001/116*0471*.. 90-155 245/30R19 K1c K2c K42 K44 K56 A12 A14 A21
90-155 255/30R19 K2c K42 K44 K56 R03 A58 Cpe V19
S02
VW Scirocco R 188, 195 225/35R19 K1a K1b K2b T88 A01 A02 A04
13 188, 195 235/35R19 K1c K2c K42 A05 A08 A09
e1*2001/116*0471*.. 188, 195 245/30R19 K1c K2c K42 K44 K56 A12 A14 A21
188, 195 255/30R19 K2c K42 K44 K56 R03 A58 Cpe V19
S02
VW Sharan 85-147 225/40R19 K2b T93 A01 A02 A04
7N 85-147 245/35R19 K1a K2c T93 A05 A08 A09
e1*2007/46*0401*..; A12 A14 A21
e1*2007/46*0434*.. A57 S03
VW Tiguan 81-155 225/45R19 A02 A04 A05
5N 81-155 235/45R19 A08 A09 A12
e1*2001/116*0450*.., 81-155 245/40R19 A14 A21 KMV
e1*2007/46*0487*.. 81-155 255/40R19 A01 K42 S03
- incl. Facelift 2011 81-155 255/40R19 R09
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/45R19 K1a K1b K2b A01 A02 A04
5N 81-155 235/45R19 K1c K2b A05 A08 A09
e1*2001/116* 81-155 245/40R19 K1c K2b A12 A14 A21
0450*11-..; 81-155 255/40R19 K1c K2b K42 S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/45R19 K1a K1b K2b A01 A02 A04
5N 81-155 235/45R19 K1c K2b A05 A08 A09
e1*2001/116* 81-155 245/40R19 K1c K2a K2b A12 A14 A21
0450*00-10; 81-155 255/40R19 K1c K2c K42 S03
e1*2007/46*
0487*00-01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 6 von 12
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 7 von 12

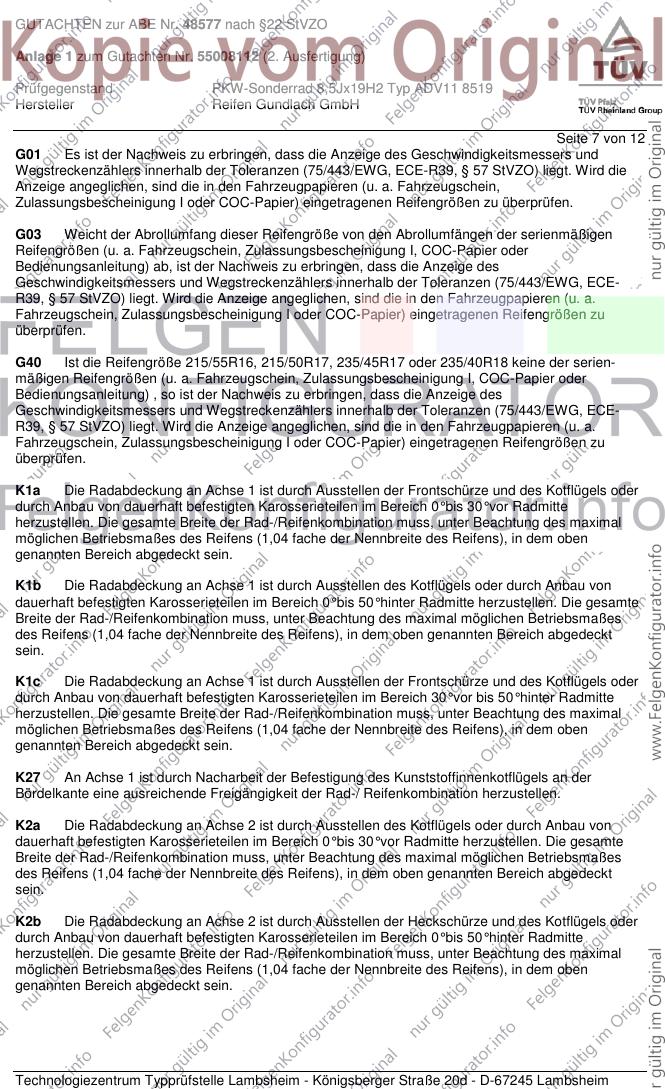

G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 8 von 12
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 9 von 12
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8l An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH

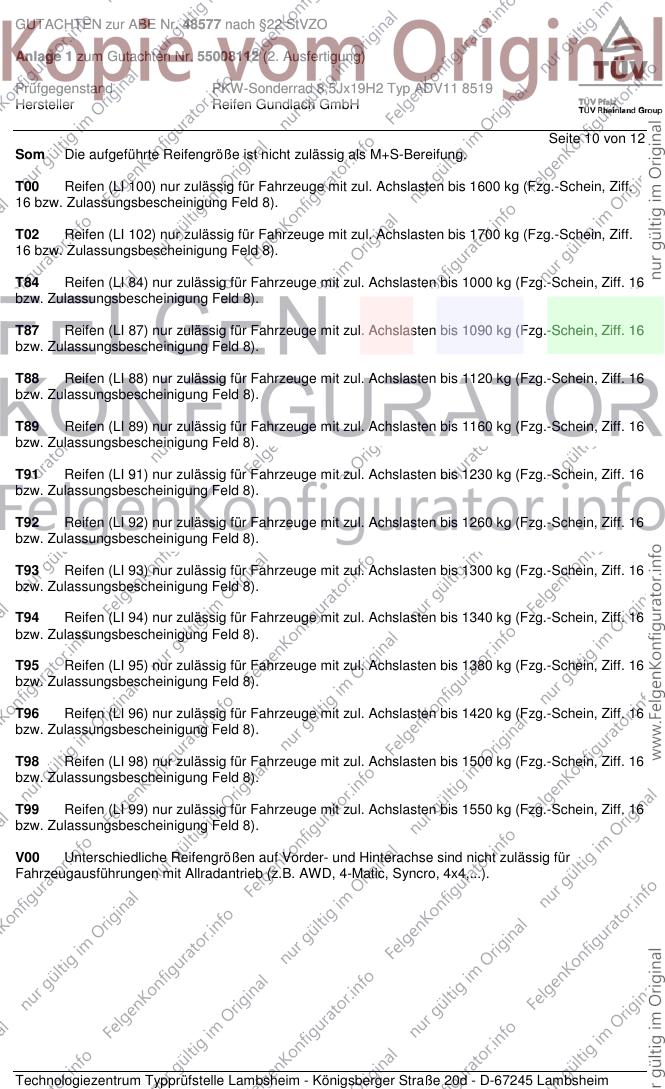

Seite 10 von 12
Som Die aufgeführte Reifengröße ist nicht zulässig als M+S-Bereifung.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 11 von 12
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. Juni 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. Juni 2013
Laux 00196395.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
