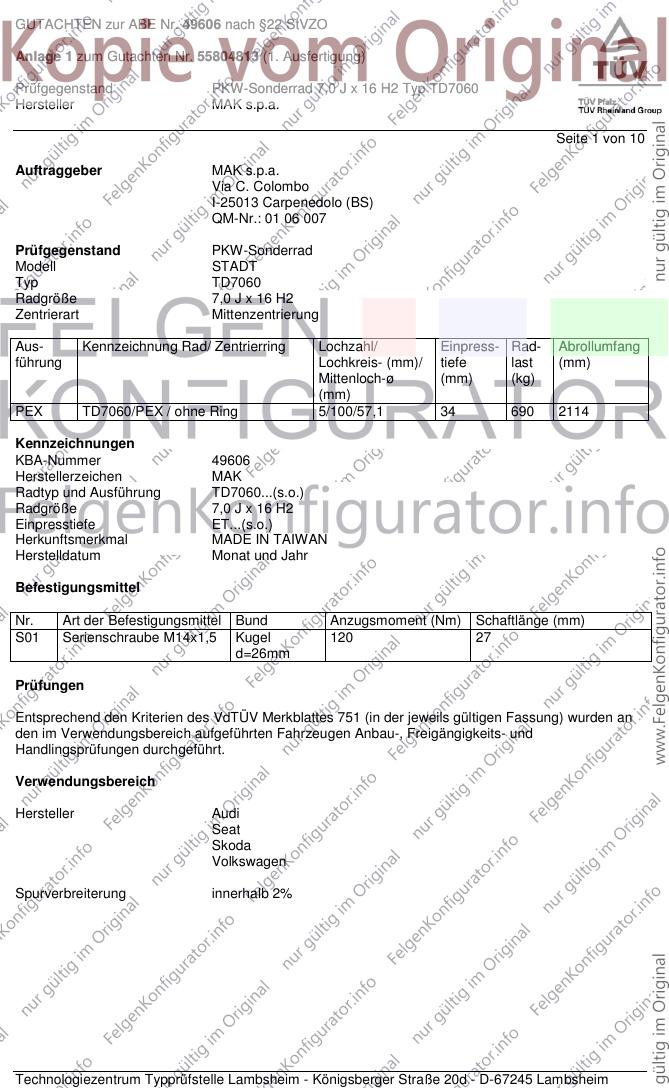

GUTACHTEN zur ABE Nr. 49606 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ TD7060
Hersteller MAK s.p.a.
Seite 1 von 10
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell STADT
Typ TD7060
Radgröße 7,0 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PEX TD7060/PEX / ohne Ring 5/100/57,1 34 690 2114
Kennzeichnungen
KBA-Nummer 49606
Herstellerzeichen MAK
Radtyp und Ausführung TD7060...(s.o.)
Radgröße 7,0 J x 16 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN TAIWAN
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel 120 27
d=26mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49606 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ TD7060
Hersteller MAK s.p.a.
Seite 2 von 10

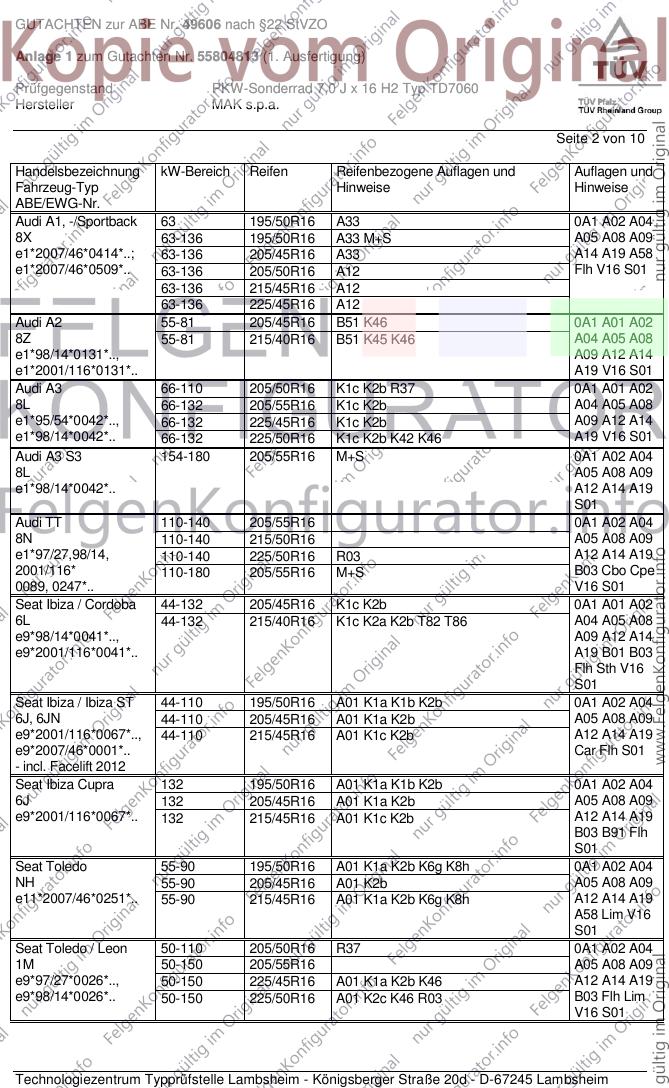

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63 195/50R16 A33 0A1 A02 A04
8X 63-136 195/50R16 A33 M+S A05 A08 A09
e1*2007/46*0414*..; 63-136 205/45R16 A33 A14 A19 A58
e1*2007/46*0509*.. 63-136 205/50R16 A12 Flh V16 S01
63-136 215/45R16 A12
63-136 225/45R16 A12
Audi A2 55-81 205/45R16 B51 K46 0A1 A01 A02
8Z 55-81 215/40R16 B51 K45 K46 A04 A05 A08
e1*98/14*0131*.., A09 A12 A14
e1*2001/116*0131*.. A19 V16 S01
Audi A3 66-110 205/50R16 K1c K2b R37 0A1 A01 A02
8L 66-132 205/55R16 K1c K2b A04 A05 A08
e1*95/54*0042*.., 66-132 225/45R16 K1c K2b A09 A12 A14
e1*98/14*0042*.. 66-132 225/50R16 K1c K2b K42 K46 A19 V16 S01
Audi A3 S3 154-180 205/55R16 M+S 0A1 A02 A04
8L A05 A08 A09
e1*98/14*0042*.. A12 A14 A19
S01
Audi TT 110-140 205/55R16 0A1 A02 A04
8N 110-140 215/50R16 A05 A08 A09
e1*97/27,98/14, 110-140 225/50R16 R03 A12 A14 A19
2001/116* 110-180 205/55R16 M+S B03 Cbo Cpe
0089, 0247*.. V16 S01
Seat Ibiza / Cordoba 44-132 205/45R16 K1c K2b 0A1 A01 A02
6L 44-132 215/40R16 K1c K2a K2b T82 T86 A04 A05 A08
e9*98/14*0041*.., A09 A12 A14
e9*2001/116*0041*.. A19 B01 B03
Flh Sth V16
S01
Seat Ibiza / Ibiza ST 44-110 195/50R16 A01 K1a K1b K2b 0A1 A02 A04
6J, 6JN 44-110 205/45R16 A01 K1a K2b A05 A08 A09
e9*2001/116*0067*.., 44-110 215/45R16 A01 K1c K2b A12 A14 A19
e9*2007/46*0001*.. Car Flh S01
- incl. Facelift 2012
Seat Ibiza Cupra 132 195/50R16 A01 K1a K1b K2b 0A1 A02 A04
6J 132 205/45R16 A01 K1a K2b A05 A08 A09
e9*2001/116*0067*.. 132 215/45R16 A01 K1c K2b A12 A14 A19
B03 B91 Flh
S01
Seat Toledo 55-90 195/50R16 A01 K1a K2b K6g K8h 0A1 A02 A04
NH 55-90 205/45R16 A01 K2b A05 A08 A09
e11*2007/46*0251*.. 55-90 215/45R16 A01 K1a K2b K6g K8h A12 A14 A19
A58 Lim V16
S01
Seat Toledo / Leon 50-110 205/50R16 R37 0A1 A02 A04
1M 50-150 205/55R16 A05 A08 A09
e9*97/27*0026*.., 50-150 225/45R16 A01 K1a K2b K46 A12 A14 A19
e9*98/14*0026*.. 50-150 225/50R16 A01 K2c K46 R03 B03 Flh Lim
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

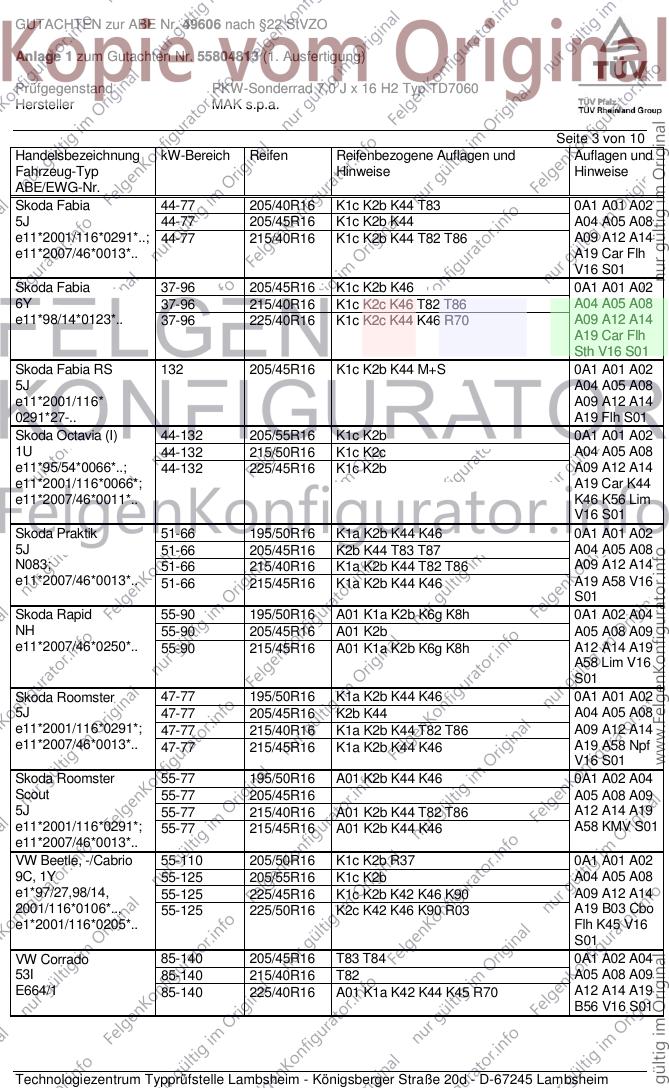

GUTACHTEN zur ABE Nr. 49606 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ TD7060
Hersteller MAK s.p.a.
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Fabia 44-77 205/40R16 K1c K2b K44 T83 0A1 A01 A02
5J 44-77 205/45R16 K1c K2b K44 A04 A05 A08
e11*2001/116*0291*..; 44-77 215/40R16 K1c K2b K44 T82 T86 A09 A12 A14
e11*2007/46*0013*.. A19 Car Flh
V16 S01
Skoda Fabia 37-96 205/45R16 K1c K2b K46 0A1 A01 A02
6Y 37-96 215/40R16 K1c K2c K46 T82 T86 A04 A05 A08
e11*98/14*0123*.. 37-96 225/40R16 K1c K2c K44 K46 R70 A09 A12 A14
A19 Car Flh
Sth V16 S01
Skoda Fabia RS 132 205/45R16 K1c K2b K44 M+S 0A1 A01 A02
5J A04 A05 A08
e11*2001/116* A09 A12 A14
0291*27-.. A19 Flh S01
Skoda Octavia (I) 44-132 205/55R16 K1c K2b 0A1 A01 A02
1U 44-132 215/50R16 K1c K2c A04 A05 A08
e11*95/54*0066*..; 44-132 225/45R16 K1c K2b A09 A12 A14
e11*2001/116*0066*; A19 Car K44
e11*2007/46*0011*.. K46 K56 Lim
V16 S01
Skoda Praktik 51-66 195/50R16 K1a K2b K44 K46 0A1 A01 A02
5J 51-66 205/45R16 K2b K44 T83 T87 A04 A05 A08
N083; 51-66 215/40R16 K1a K2b K44 T82 T86 A09 A12 A14
e11*2007/46*0013*.. 51-66 215/45R16 K1a K2b K44 K46 A19 A58 V16
S01
Skoda Rapid 55-90 195/50R16 A01 K1a K2b K6g K8h 0A1 A02 A04
NH 55-90 205/45R16 A01 K2b A05 A08 A09
e11*2007/46*0250*.. 55-90 215/45R16 A01 K1a K2b K6g K8h A12 A14 A19
A58 Lim V16
S01
Skoda Roomster 47-77 195/50R16 K1a K2b K44 K46 0A1 A01 A02
5J 47-77 205/45R16 K2b K44 A04 A05 A08
e11*2001/116*0291*; 47-77 215/40R16 K1a K2b K44 T82 T86 A09 A12 A14
e11*2007/46*0013*.. 47-77 215/45R16 K1a K2b K44 K46 A19 A58 Npf
V16 S01
Skoda Roomster 55-77 195/50R16 A01 K2b K44 K46 0A1 A02 A04
Scout 55-77 205/45R16 A05 A08 A09
5J 55-77 215/40R16 A01 K2b K44 T82 T86 A12 A14 A19
e11*2001/116*0291*; 55-77 215/45R16 A01 K2b K44 K46 A58 KMV S01
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-110 205/50R16 K1c K2b R37 0A1 A01 A02
9C, 1Y 55-125 205/55R16 K1c K2b A04 A05 A08
e1*97/27,98/14, 55-125 225/45R16 K1c K2b K42 K46 K90 A09 A12 A14
2001/116*0106*.., 55-125 225/50R16 K2c K42 K46 K90 R03 A19 B03 Cbo
e1*2001/116*0205*.. Flh K45 V16
S01
VW Corrado 85-140 205/45R16 T83 T84 0A1 A02 A04
53I 85-140 215/40R16 T82 A05 A08 A09
E664/1 85-140 225/40R16 A01 K1a K42 K44 K45 R70 A12 A14 A19
B56 V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

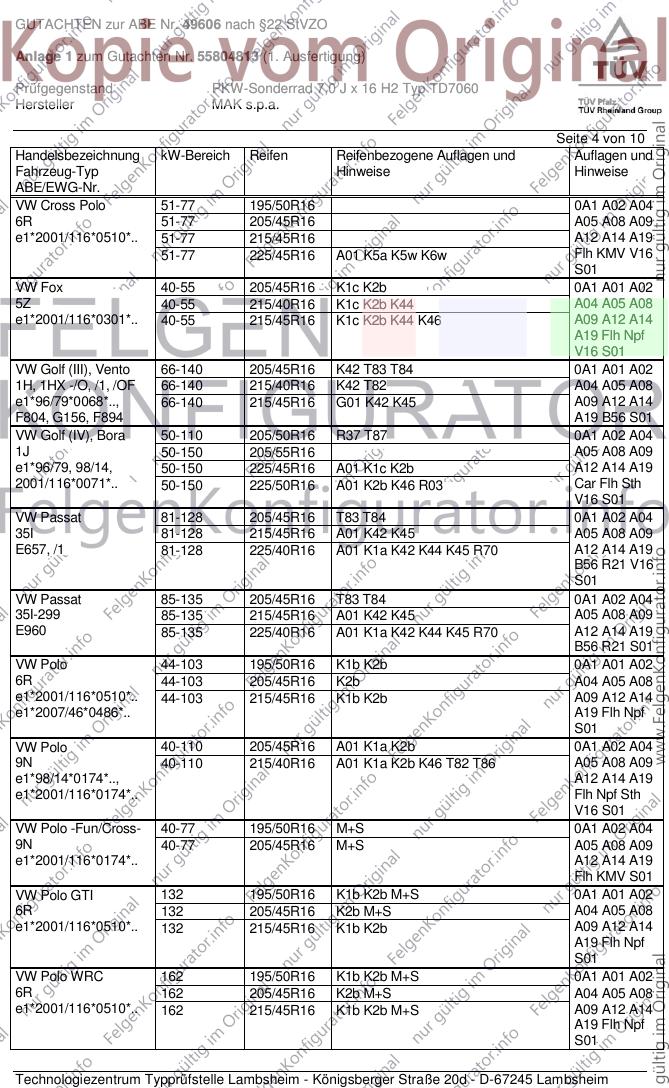

GUTACHTEN zur ABE Nr. 49606 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ TD7060
Hersteller MAK s.p.a.
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Cross Polo 51-77 195/50R16 0A1 A02 A04
6R 51-77 205/45R16 A05 A08 A09
e1*2001/116*0510*.. 51-77 215/45R16 A12 A14 A19
51-77 225/45R16 A01 K5a K5w K6w Flh KMV V16
S01
VW Fox 40-55 205/45R16 K1c K2b 0A1 A01 A02
5Z 40-55 215/40R16 K1c K2b K44 A04 A05 A08
e1*2001/116*0301*.. 40-55 215/45R16 K1c K2b K44 K46 A09 A12 A14
A19 Flh Npf
V16 S01
VW Golf (III), Vento 66-140 205/45R16 K42 T83 T84 0A1 A01 A02
1H, 1HX -/O, /1, /OF 66-140 215/40R16 K42 T82 A04 A05 A08
e1*96/79*0068*.., 66-140 215/45R16 G01 K42 K45 A09 A12 A14
F804, G156, F894 A19 B56 S01
VW Golf (IV), Bora 50-110 205/50R16 R37 T87 0A1 A02 A04
1J 50-150 205/55R16 A05 A08 A09
e1*96/79, 98/14, 50-150 225/45R16 A01 K1c K2b A12 A14 A19
2001/116*0071*.. 50-150 225/50R16 A01 K2b K46 R03 Car Flh Sth
V16 S01
VW Passat 81-128 205/45R16 T83 T84 0A1 A02 A04
35I 81-128 215/45R16 A01 K42 K45 A05 A08 A09
E657, /1 81-128 225/40R16 A01 K1a K42 K44 K45 R70 A12 A14 A19
B56 R21 V16
S01
VW Passat 85-135 205/45R16 T83 T84 0A1 A02 A04
35I-299 85-135 215/45R16 A01 K42 K45 A05 A08 A09
E960 85-135 225/40R16 A01 K1a K42 K44 K45 R70 A12 A14 A19
B56 R21 S01
VW Polo 44-103 195/50R16 K1b K2b 0A1 A01 A02
6R 44-103 205/45R16 K2b A04 A05 A08
e1*2001/116*0510*.. 44-103 215/45R16 K1b K2b A09 A12 A14
e1*2007/46*0486*.. A19 Flh Npf
S01
VW Polo 40-110 205/45R16 A01 K1a K2b 0A1 A02 A04
9N 40-110 215/40R16 A01 K1a K2b K46 T82 T86 A05 A08 A09
e1*98/14*0174*.., A12 A14 A19
e1*2001/116*0174*.. Flh Npf Sth
V16 S01
VW Polo -Fun/Cross- 40-77 195/50R16 M+S 0A1 A02 A04
9N 40-77 205/45R16 M+S A05 A08 A09
e1*2001/116*0174*.. A12 A14 A19
Flh KMV S01
VW Polo GTI 132 195/50R16 K1b K2b M+S 0A1 A01 A02
6R 132 205/45R16 K2b M+S A04 A05 A08
e1*2001/116*0510*.. 132 215/45R16 K1b K2b A09 A12 A14
A19 Flh Npf
S01
VW Polo WRC 162 195/50R16 K1b K2b M+S 0A1 A01 A02
6R 162 205/45R16 K2b M+S A04 A05 A08
e1*2001/116*0510*.. 162 215/45R16 K1b K2b M+S A09 A12 A14
A19 Flh Npf
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

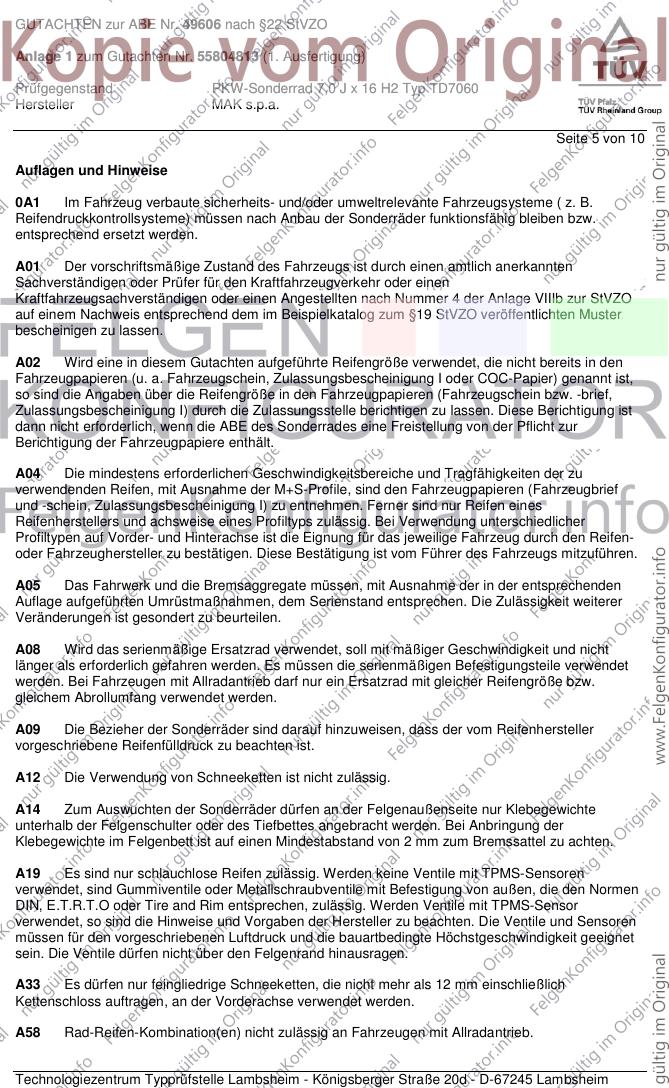

GUTACHTEN zur ABE Nr. 49606 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ TD7060
Hersteller MAK s.p.a.
Seite 5 von 10
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49606 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ TD7060
Hersteller MAK s.p.a.
Seite 6 von 10

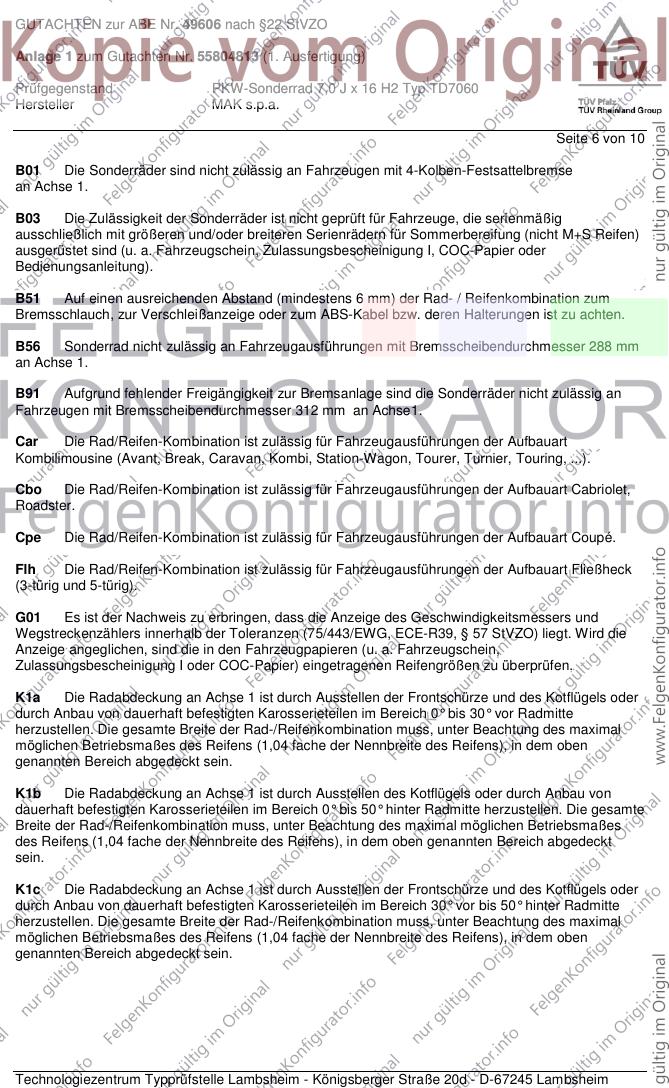

B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B56 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

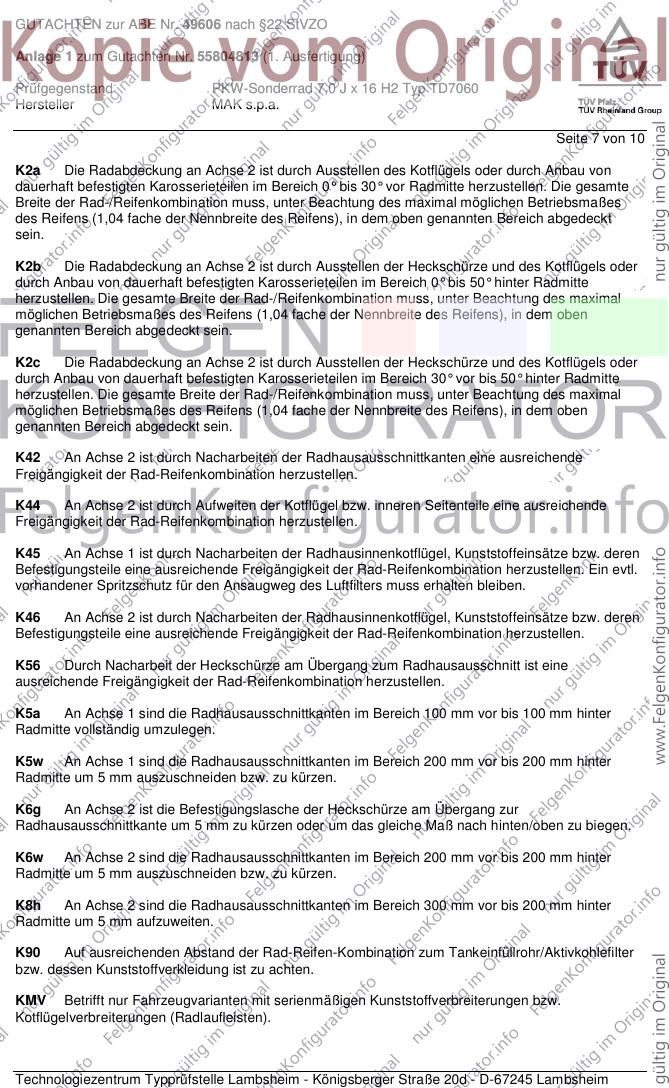

GUTACHTEN zur ABE Nr. 49606 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ TD7060
Hersteller MAK s.p.a.
Seite 7 von 10
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49606 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ TD7060
Hersteller MAK s.p.a.
Seite 8 von 10

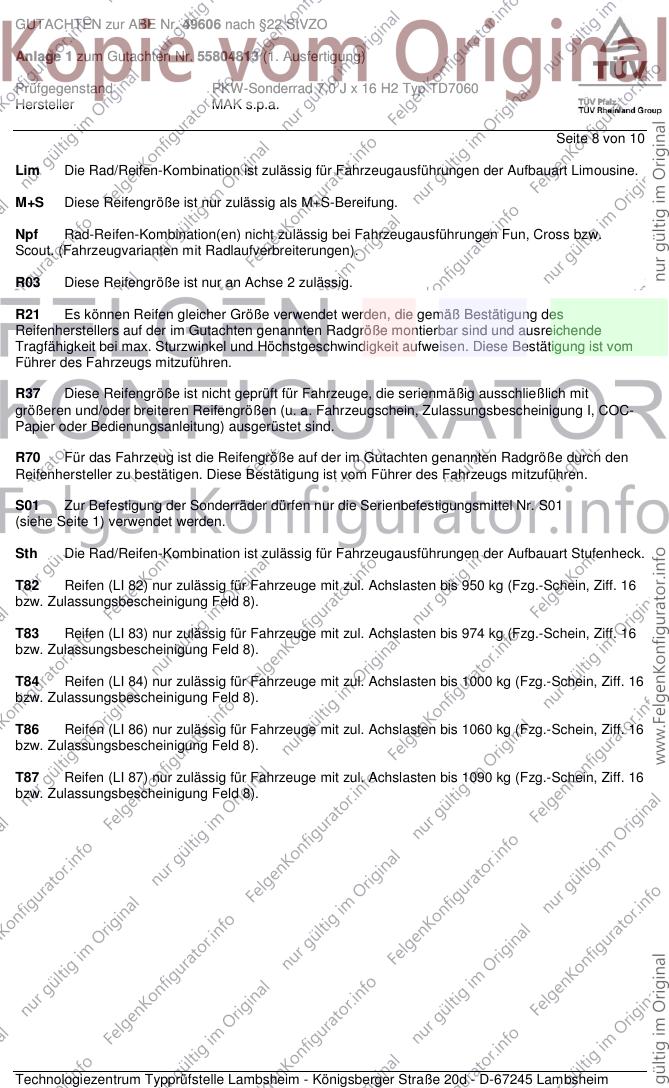

Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49606 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ TD7060
Hersteller MAK s.p.a.
Seite 9 von 10

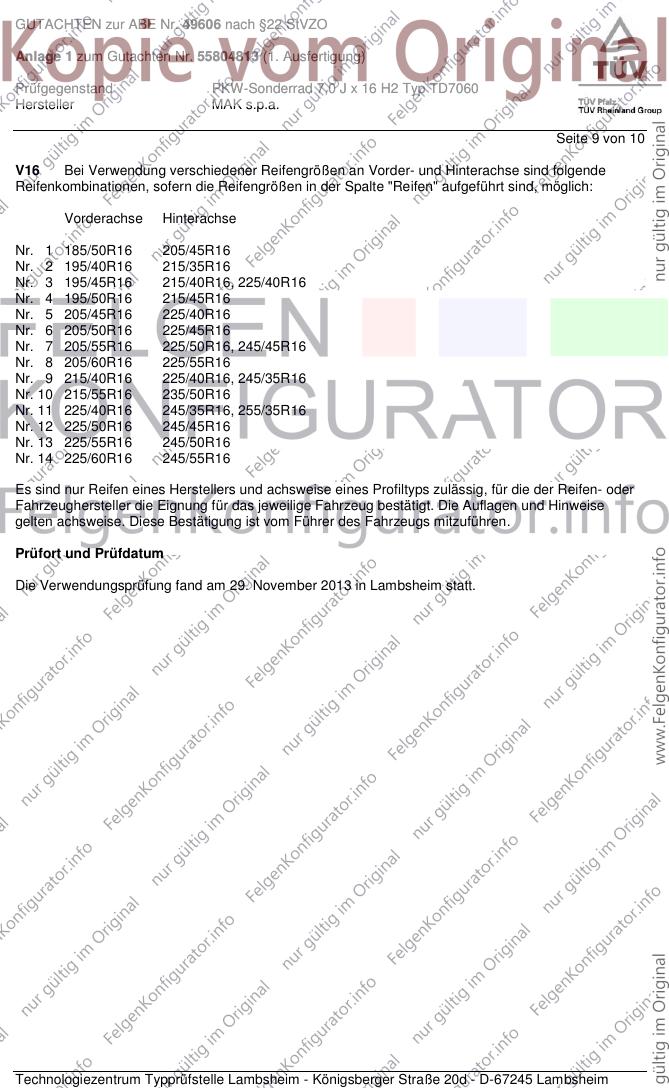

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. November 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49606 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804813 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ TD7060
Hersteller MAK s.p.a.

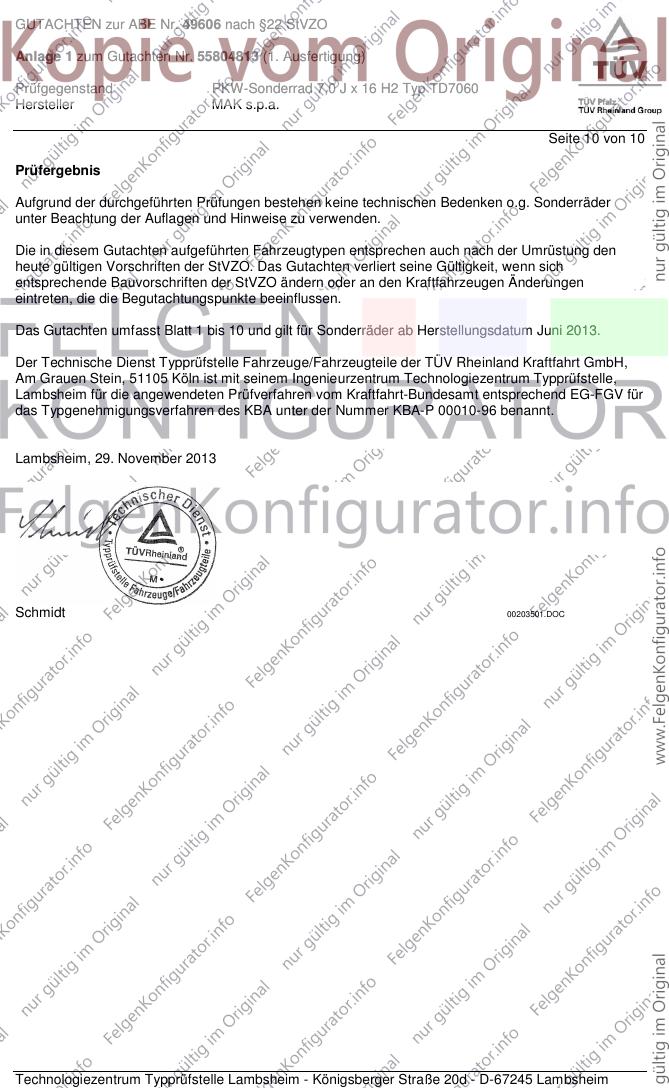

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. November 2013
Schmidt 00203501.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49606
Gerät: Sonderräder für Personenkraftwagen
7 J x 16 H2
Typ: TD7060
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49606
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 49606

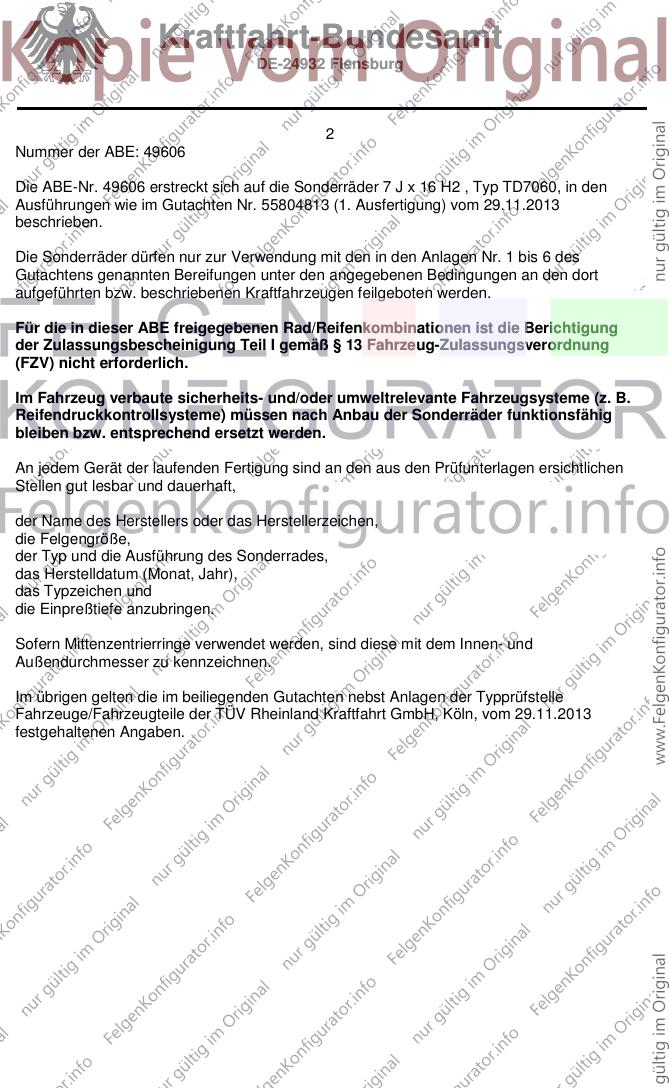

Die ABE-Nr. 49606 erstreckt sich auf die Sonderräder 7 J x 16 H2 , Typ TD7060, in den
Ausführungen wie im Gutachten Nr. 55804813 (1. Ausfertigung) vom 29.11.2013
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 6 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig
bleiben bzw. entsprechend ersetzt werden.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 29.11.2013
festgehaltenen Angaben.

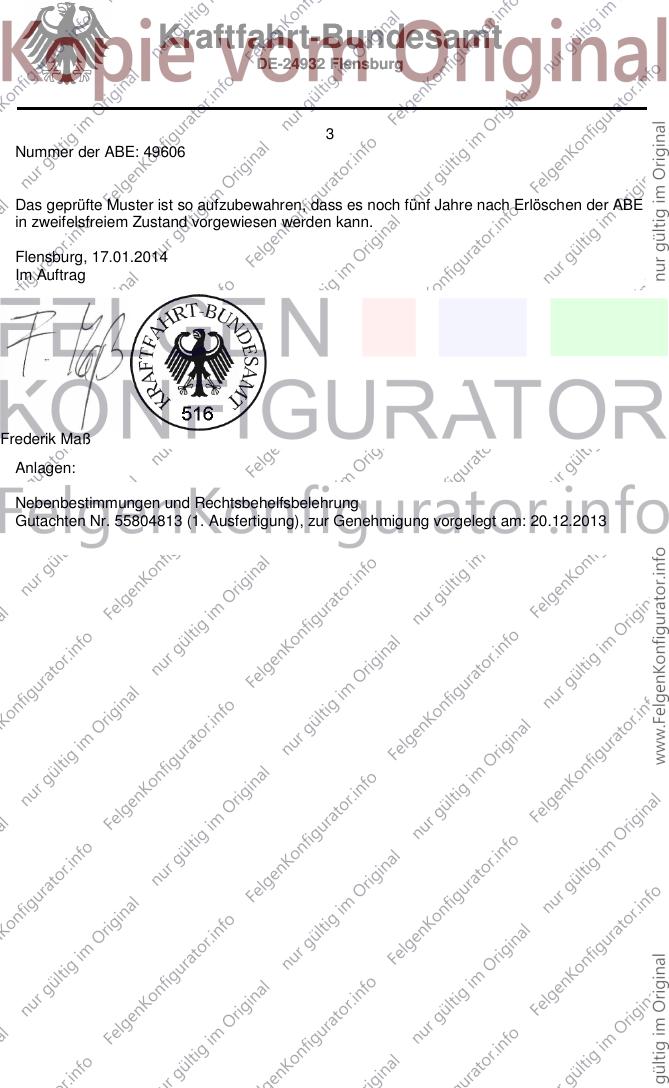

Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der ABE: 49606
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 17.01.2014
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55804813 (1. Ausfertigung), zur Genehmigung vorgelegt am: 20.12.2013
