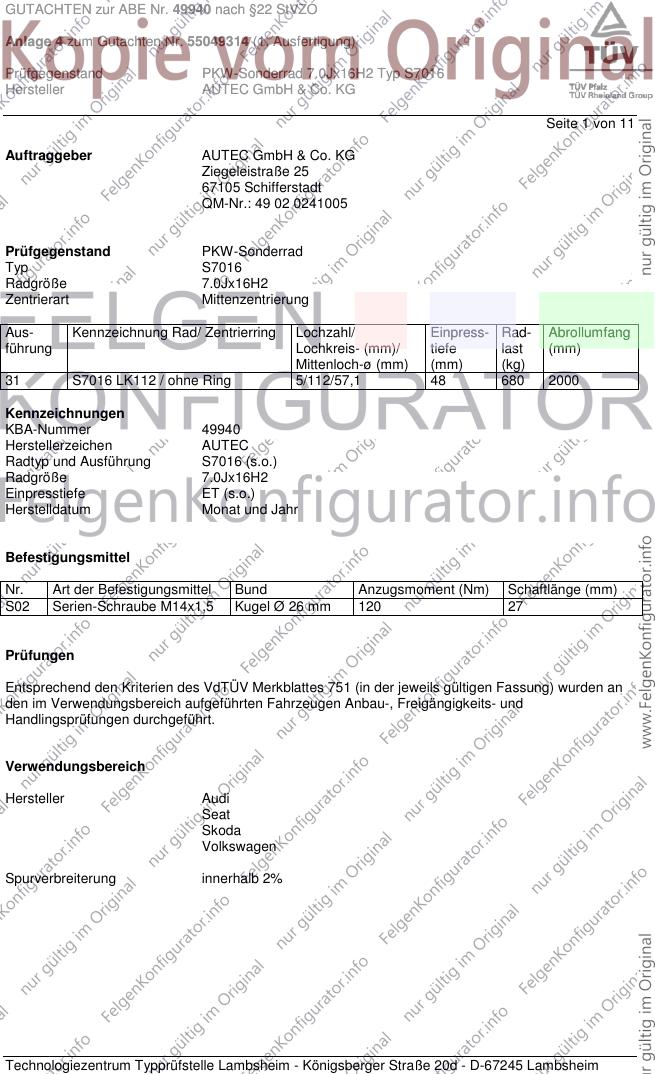

GUTACHTEN zur ABE Nr. 49940 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ S7016
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ S7016
Radgröße 7.0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
31 S7016 LK112 / ohne Ring 5/112/57,1 48 680 2000
Kennzeichnungen
KBA-Nummer 49940
Herstellerzeichen AUTEC
Radtyp und Ausführung S7016 (s.o.)
Radgröße 7.0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M14x1,5 Kugel Ø 26 mm 120 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49940 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ S7016
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/55R16 0A1 A02 A04
8V 77-135 215/55R16 A05 A07 A08
e1*2007/46*0607*.. 77-135 225/50R16 A09 A12 A16
- Limousine A16 A21 A57
- Cabrio Cbo F24 Lim
V00 V16 S02
Audi A3 Cabriolet 75-147 205/55R16 A33 0A1 A02 A04
8P 75-147 225/50R16 A01 A12 K1a K1b K56 A05 A07 A08
e1*2001/116*0456*.. A09 A16 A21
A58 B03 Cbo
V16 S02
Audi A3, -/Sportback 66-147 205/55R16 A33 0A1 A02 A04
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1a K1b K56 A05 A07 A08
e1*2001/116*0217*..; 77 195/60R16 A13 R37 A09 A16 A21
e1*2001/116*0241*..; B03 Flh V16
e1*2001/116*0418*..; S02
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/55R16 A90 0A1 A02 A04
8V 77-135 215/55R16 A12 A05 A07 A08
e1*2007/46*0607*.. 77-135 225/50R16 A12 A09 A16 A21
A57 F24 Flh
V00 V16 S02
Audi A6 -/Avant 89-140 205/60R16 A11 R09 T91 T92 134 0A1 A02 A04
4F, 4F1 89-140 225/55R16 A12 134 A05 A07 A08
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S 134 A09 A16 A21
e1*2001/116*0276*..; B03 Car DB8
e13*2007/46*1080*.. Lim NBF V16
X27 S02
Audi TT 118-155 225/55R16 A33 M+S 0A1 A02 A04
8J A05 A07 A08
e1*2001/116* A09 A16 A21
0369, 0374, 0375*.. A57 B03 Cbo
Cpe S02
Seat Altea / Toledo 63-155 205/55R16 A33 0A1 A02 A04
5P, 5PN 63-155 225/50R16 A01 A12 K1c R02 A05 A07 A08
e9*2001/116*0050*..; 63-155 225/50R16 A12 R03 A09 A16 A21
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth V16
S02
Seat Leon 63-155 205/55R16 A33 0A1 A02 A04
1P, 1PN 63-155 205/55R16 A33 M+S A05 A07 A08
e9*2001/116*0052*..; 63-155 225/50R16 A01 A12 K1a K2b A09 A16 A21
e9*2007/46*0013*.. A58 Flh V16
S02
Seat Leon 81-135 205/55R16 A90 0A1 A02 A04
5F 81-135 215/55R16 A12 A05 A07 A08
e9*2007/46*0094*.. 81-135 225/50R16 A12 A09 A16 A21
A58 Car F24
Flh V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49940 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ S7016
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63 - 110 205/55R16 A90 0A1 A02 A04
5F 63 - 110 215/55R16 A12 A05 A07 A08
e9*2007/46*0094*.. 63 - 110 225/50R16 A12 A09 A16 A16
A21 A58 Car
F23 Flh V16
S02
Skoda Octavia (II) 55-118 205/55R16 0A1 A02 A04
1Z 55-118 225/50R16 A01 A58 K1a R02 A05 A07 A08
e11*2001/116*0230*..; 55-118 225/50R16 A58 R03 A09 A12 A16
e11*2007/46*0012*.. 55-147 205/55R16 M+S A21 Car Lim
Npf V00 V16
S02
Skoda Octavia (II) 103-118 205/55R16 M+S T91 0A1 A02 A04
Scout A05 A07 A08
1Z A09 A12 A16
e11*2001/116* A21 A56 Car
0230*21-..; KMV S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 0A1 A02 A04
5E 63-110 215/55R16 A05 A07 A08
e11*2007/46*0243*..; 63-110 225/50R16 A09 A12 A16
e11*2007/46*0244*.. A16 A21 A58
Car F23 Lim
Npf S02
Skoda Octavia (III) 132 225/50R16 A58 0A1 A02 A04
5E 77-132 205/55R16 A57 A05 A07 A08
e11*2007/46*0243*.. 77-132 215/55R16 A57 A09 A12 A16
A16 A21 Car
F24 Lim Npf
X55 S02
Skoda Superb 77-147 205/55R16 A90 T91 T94 0A1 A02 A04
3T 77-147 215/55R16 A12 A05 A07 A08
e11*2001/116*0326*..; A09 A16 A21
e11*2007/46*0014*.. B03 Car Lim
S02
Skoda Yeti 77 205/55R16 A90 T91 T94 0A1 A02 A04
5L 77-125 205/55R16 A90 M+S T91 T94 A05 A07 A08
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92 A09 A16 A21
e11*2007/46*0034*.. 77-125 215/55R16 A12 A57 S02
77-125 215/60R16 A12
77-125 225/50R16 A12 T92
77-125 225/55R16 A12
VW Beetle, /Cabrio (II) 77-155 205/60R16 R09 0A1 A02 A04
16 77-155 215/60R16 A05 A07 A08
e1*2007/46*0539*.. 77-155 225/55R16 A09 A12 A16
77-155 225/60R16 A21 A58 Cbo
Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49940 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ S7016
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Cross Touran 75-130 205/55R16 M+S 0A1 A02 A04
1T, 1t A05 A07 A08
e1*2001/116*0211*..; A09 A12 A16
e1*2007/46*0357*..; A21 KMV S02
e1*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 205/55R16 R37 0A1 A02 A04
1F 85-184 215/55R16 A05 A07 A08
e1*2001/116*0349*.. A09 A12 A16
- incl. Facelift 2011 A21 A58 B03
Cbo DB8 S02
VW Golf (V) 55-169 205/55R16 A33 0A1 A02 A04
1K 55-169 225/50R16 A01 A12 K1c R02 A05 A07 A08
e1*2001/116* 55-169 225/50R16 A12 R03 A09 A16 A21
0242*00-24 B03 Flh V16
S02
VW Golf (V) Variant 59-147 205/55R16 A33 0A1 A02 A04
1KM 59-147 225/50R16 A01 A12 K1c K2b K56 A05 A07 A08
e1*2001/116* A09 A16 A21
0328*00-14 A58 Car V16
S02
VW Golf (VI) 59-173 205/55R16 A90 0A1 A02 A04
1K 59-173 215/50R16 A12 A05 A07 A08
e1*2001/116 59-173 215/55R16 A12 A09 A16 A21
*0242*25-..; 59-173 225/50R16 A01 A12 K1a K2b Cbo Flh V16
e1*2007/46*0490*.. S02
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A90 0A1 A02 A04
1KM 59-118 215/50R16 A12 A05 A07 A08
e1*2001/116*0328*..; 59-118 215/55R16 A12 A09 A16 A21
e1*2007/46*0492*.. Car S02
VW Golf (VII) /-Variant 63 - 162 205/55R16 A90 0A1 A02 A04
AU, AUV 63 - 162 215/55R16 A12 A05 A07 A08
e1*2007/46*0623*.., 63 - 162 225/50R16 A12 A09 A16 A16
e1*2007/46*0627*.. A21 A57 Car
F24 Flh V00
V16 X55 S02
VW Golf (VII) /-Variant 63 - 90 205/55R16 A90 0A1 A02 A04
AU, AUV 63 - 90 215/55R16 A12 A05 A07 A08
e1*2007/46*0623*.., 63 - 90 225/50R16 A12 A09 A16 A16
e1*2007/46*0627*.. A21 A58 Car
F23 Flh V16
S02
VW Golf Plus 55-125 205/55R16 A33 0A1 A02 A04
1KP 55-125 225/50R16 A01 A12 K1a K1b K2b K56 A05 A07 A08
e1*2001/116*0304*..; A09 A16 A21
e1*2007/46*0491*.. A58 Flh V16
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49940 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ S7016
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 92, 110 205/55R16 A90 0A1 A02 A04
AUV 92, 110 215/55R16 A12 A05 A07 A08
e1*2007/46*0627*.. 92, 110 225/50R16 A12 A09 A16 A16
A21 A58 F24
Flh V00 V16
X55 S02
VW Golf Sportsvan 63-81 205/55R16 A90 0A1 A02 A04
AUV 63-81 215/55R16 A12 A05 A07 A08
e1*2007/46*0627*.. 63-81 225/50R16 A12 A09 A16 A16
A21 A58 F23
Flh V16 S02
VW Jetta 77 - 110 195/55R16 A33 R37 0A1 A02 A04
16, 16H 77 - 110 195/60R16 A33 R37 A05 A07 A08
e1*2007/46*0539*..; 77 - 155 205/55R16 A90 A09 A16 A21
e1*2007/46*0584*.. 77 - 155 215/55R16 A12 A58 Sth V16
77 - 155 225/50R16 A01 A12 K1a K1b K2b S02
VW Jetta 66-147 205/55R16 A33 0A1 A02 A04
1KM 66-147 225/50R16 A01 A12 K1c K2b K56 A05 A07 A08
e1*2001/116*0328*.. A09 A16 A21
A58 Sth V16
S02
VW Passat 75-147 205/55R16 A12 R37 0A1 A02 A04
3C 75-147 215/55R16 A12 A05 A07 A08
e1*2001/116* 77-110 195/60R16 A33 R37 T89 T93 A09 A16 A16
0307*00-23 A21 B03 DB8
Lim S02
VW Passat 77-130 195/60R16 A33 R09 T89 T93 0A1 A02 A04
3C, 3c 77-130 205/55R16 A12 R37 T91 T94 A05 A07 A08
e1*2001/116* 77-155 205/55R16 A12 M+S T91 T94 A09 A16 A16
0307*24-.., 77-155 215/55R16 A12 A21 Car Lim
e1*2007/46*0502*.., 77-155 225/50R16 A12 V16 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-130 195/60R16 A33 R09 T89 T93 0A1 A02 A04
3C, 3c 77-130 205/55R16 A12 R37 T91 T94 A05 A07 A08
e1*2001/116* 77-155 205/55R16 A12 M+S T91 T94 A09 A16 A16
0307*24-.., 77-155 215/55R16 A12 A21 Car KMV
e1*2007/46*0502*.., 77-155 225/50R16 A12 Lim V16 VoA
e1*2007/46*0547*.. S02
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/55R16 A12 R37 0A1 A02 A04
3C 75-147 215/55R16 A12 A05 A07 A08
e1*2001/116* 77-110 195/60R16 A33 R37 T89 T93 A09 A16 A16
0307*00-23 A21 B03 Car
DB8 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49940 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ S7016
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran 66-125 205/55R16 A33 K1a 0A1 A01 A02
1T A04 A05 A07
e1*2001/116* A08 A09 A16
0211*00-22; A21 A58 Npf
e1*2007/46* S02
0357*00-01
VW Touran 66-103 195/60R16 A13 R37 T89 T93 0A1 A02 A04
1T, 1t 66-130 205/55R16 A01 A33 K2b A05 A07 A08
e1*2001/116* A09 A16 A21
0211*23-..; A58 Npf S02
e1*2007/46*
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49940 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ S7016
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 11
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49940 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ S7016
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 11

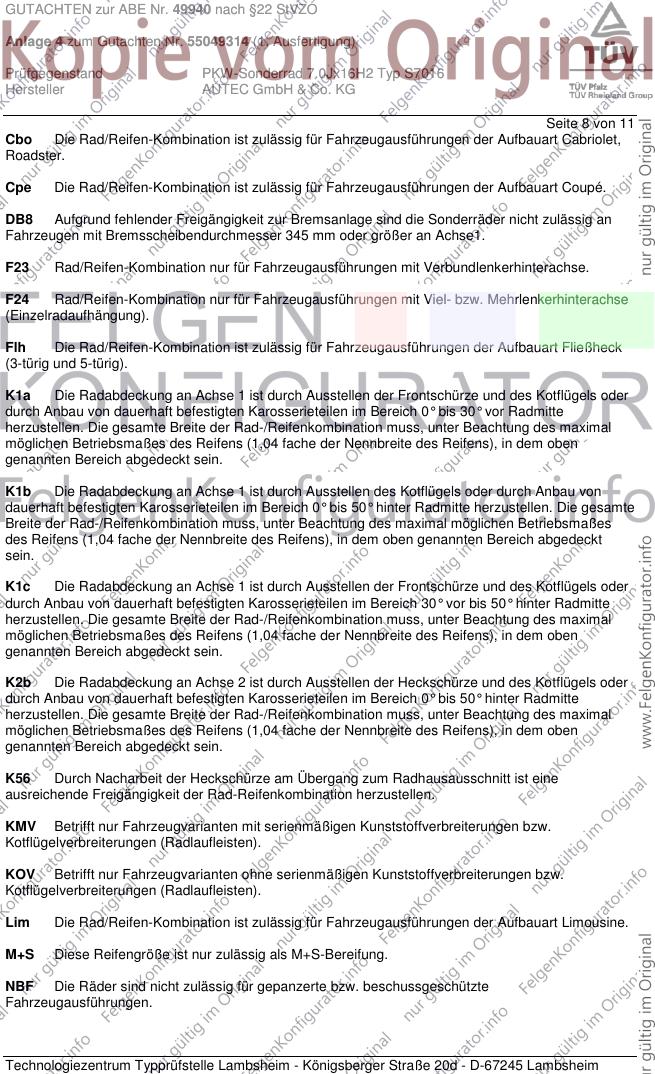

Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49940 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ S7016
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 11
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49940 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ S7016
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 11

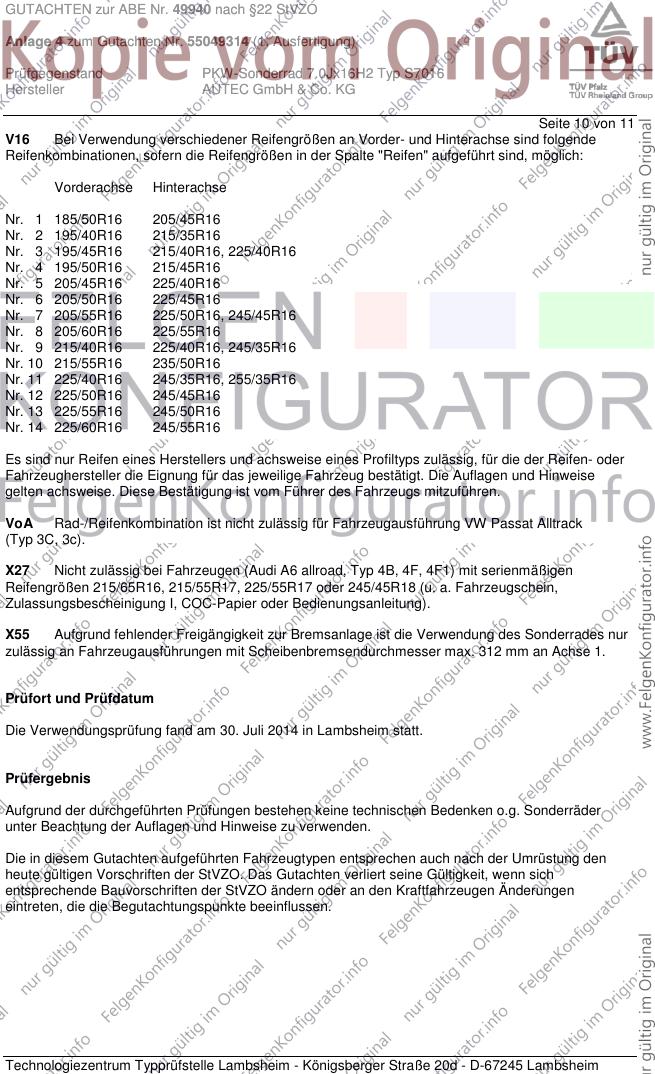

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 30. Juli 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49940 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55049314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ S7016
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 11
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum April 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. Juli 2014
Haasis 00214948.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
