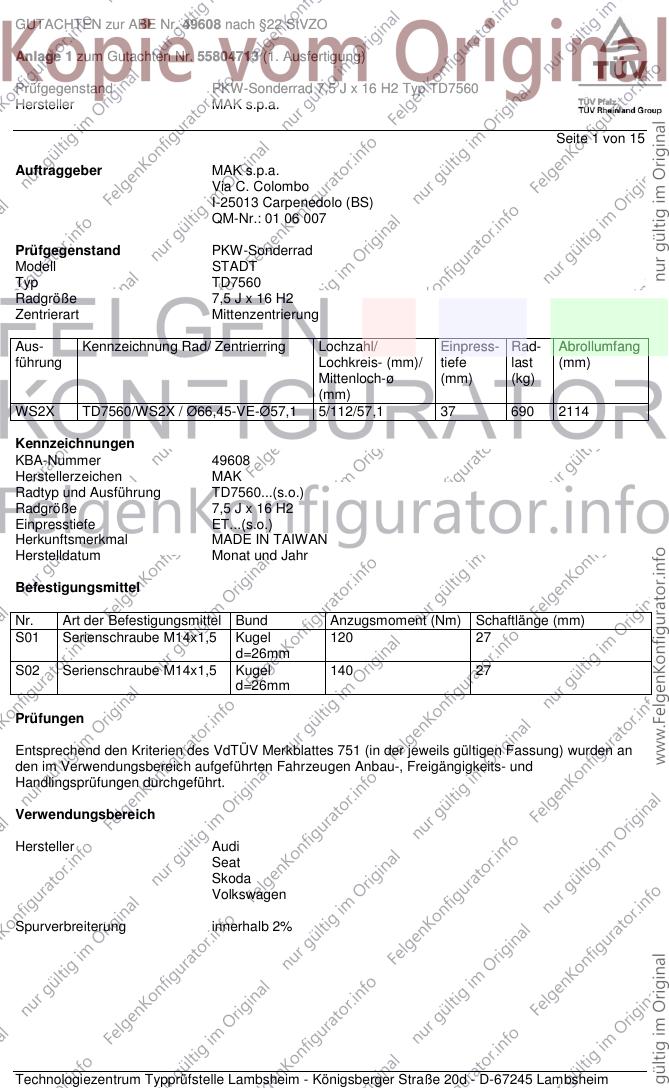

GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 1 von 15
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell STADT
Typ TD7560
Radgröße 7,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WS2X TD7560/WS2X / Ø66,45-VE-Ø57,1 5/112/57,1 37 690 2114
Kennzeichnungen
KBA-Nummer 49608
Herstellerzeichen MAK
Radtyp und Ausführung TD7560...(s.o.)
Radgröße 7,5 J x 16 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN TAIWAN
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel 120 27
d=26mm
S02 Serienschraube M14x1,5 Kugel 140 27
d=26mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/55R16 K1c K2b K46 K56 0A1 A01 A02
8P 75-147 225/50R16 K1c K2b K46 K56 A04 A05 A08
e1*2001/116*0456*.. A09 A12 A14
A19 A58 B03
Cbo V16 S01
Audi A3, -/Sportback 66-147 205/55R16 K1c K2b K46 K56 0A1 A01 A02
8P, 8PA, 8PB 66-147 225/50R16 K1c K2b K46 K56 A04 A05 A08
e1*2001/116*0217*..; A09 A12 A14
e1*2001/116*0241*..; A19 B03 Flh
e1*2001/116*0418*..; V16 S01
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/55R16 K1a K2b K3a K6g K8h 0A1 A01 A02
8V 77-135 215/55R16 K1c K2b K3a K4i K5d K6g K8h A04 A05 A08
e1*2007/46*0607*.. 77-135 225/50R16 K1c K2b K3a K4i K5d K6h K8m A09 A12 A14
77-135 245/45R16 K1c K2b K3a K4i K5d K6h K8m A19 A57 F24
Flh V00 V16
S01
Audi A4 74-140 205/55R16 R37 0A1 A02 A04
8E 74-188 205/55R16 M+S A05 A08 A09
e1*98/14*0151*.., 74-188 215/55R16 A12 A14 A19
e1*2001/116*0151*.. 74-188 225/50R16 A01 K1a K1b K2b B03 Car Lim
74-188 235/50R16 A01 K1c K2b K44 V16 S01
74-188 245/45R16 A01 K1a K1b K2b K44
Audi A4 195 205/55R16 K1c K46 K56 M+S R09 0A1 A01 A02
B5 55-142 205/50R16 K1c K46 T87 T91 A04 A05 A08
e1*93/81*0013*.. , 55-169 205/55R16 K1c K46 K56 A09 A12 A14
e1*98/14*0013*.. 55-169 215/55R16 G01 K1c K44 K46 K56 A19 Au7 Car
55-169 225/45R16 K1c K46 K56 Lim V16 S01
55-169 225/50R16 K1c K2b K41 K44 K45 K46 K56
55-169 245/45R16 K2b K44 K46 K56 R03
Audi A4 162 205/55R16 M+S T88 T89 T91 0A1 A02 A04
QB6 162 215/55R16 A05 A08 A09
e1*2001/116*0243*.. 162 225/50R16 A01 K1a K1b K2b A12 A14 A19
162 235/50R16 A01 K1c K2b K44 B03 Car Cbo
162 245/45R16 A01 K1a K1b K2b K44 Lim V16 S01
Audi A4 Cabriolet 96-147 205/55R16 R37 T91 T94 0A1 A02 A04
8H 96-188 205/55R16 M+S T91 T94 A05 A08 A09
e1*98/14*0177*.., 96-188 215/55R16 T91 T93 A12 A14 A19
e1*2001/116*0177*.. 96-188 225/50R16 A01 K1a K2b B03 Cbo V16
96-188 235/50R16 A01 K1c K2b K44 S01
96-188 245/45R16 A01 K1a K2b K44
Audi A6 162-184 205/55R16 M+S R09 T89 T91 0A1 A02 A04
4B 81-142 205/55R16 T89 T91 A05 A08 A09
e1*96/27, 98/14, 81-184 215/55R16 R09 T91 T93 A12 A14 A19
2001/116*0051*.. 81-184 225/45R16 A01 K1c T87 T88 T89 Au9 B03 Car
81-184 225/50R16 A01 K1c K2b K46 Lim V16 X27
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-140 205/60R16 A33 R09 T91 T92 0A1 A02 A04
4F, 4F1 89-188 225/55R16 A12 A05 A08 A09
e1*2001/116*0254*.., A14 A19 B03
e1*2001/116*0276*..; Car DB8 Lim
e13*2007/46*1080*.. NBF V16 X27
S01
Audi A8 155-171 235/60R16 A01 K1a 138 0A1 A02 A04
4E 155-171 245/55R16 A01 K1a K2b 138 A05 A08 A09
e1*2001/116*0198*.., A12 A14 A19
e1*2001/116*0246*.. B03 Lim NBF
S01
Audi A8 110-250 225/60R16 R35 138 0A1 A02 A04
D2 110-250 245/50R16 A01 K1a K2b K46 138 A05 A08 A09
G850, 110-250 245/55R16 A01 K2b K44 K46 R03 138 A12 A14 A19
e1*93/81*0005*..; B03 NBF V16
e1*98/14*0005*.. S01
Audi TT 118-155 225/55R16 K1a K1b K46 K56 0A1 A01 A02
8J 118-155 235/50R16 K1c K2b K44 K46 K56 A04 A05 A08
e1*2001/116* 118-155 245/50R16 K1c K2b K41 K44 K46 K56 A09 A12 A14
0369, 0374, 0375*.. A19 A57 Cbo
Cpe S01
Seat Alhambra 85-147 205/60R16 A33 T96 138 0A1 A02 A04
7N 85-147 215/55R16 A12 T93 T97 138 A05 A08 A09
e1*2007/46*0402*..; 85-147 215/60R16 A12 T94 T95 T99 138 A14 A19 A57
e1*2007/46*0435*.. 85-147 225/55R16 A12 T94 T95 138 V16 S02
85-147 235/50R16 A01 A12 K2b T95 138
Seat Altea / Toledo 63-155 205/55R16 K1c K2b 0A1 A01 A02
5P, 5PN 63-155 225/50R16 K1c K2b K41 K44 K46 K56 A04 A05 A08
e9*2001/116*0050*..; A09 A12 A14
e9*2007/46*0012*.. A19 A60 Flh
KOV SeF Sth
V16 S01
Seat Exeo / Exeo ST 75-155 205/55R16 0A1 A02 A04
3R, 3RN 75-155 215/55R16 A01 K1a K1b A05 A08 A09
e9*2001/116*0072*.., 75-155 225/50R16 A01 K1a K1b A12 A14 A19
e9*2007/46*0011*.. 75-155 245/45R16 A01 K1a K1b A58 B03 Car
Lim V16 S01
Seat Leon 63-155 205/55R16 K1a K1b K27 K2b 0A1 A01 A02
1P, 1PN 63-155 205/55R16 K1a K1b K27 K2b M+S A04 A05 A08
e9*2001/116*0052*..; 63-155 225/50R16 K1c K27 K2b K41 K43 K44 K46 A09 A12 A14
e9*2007/46*0013*.. A19 A58 Flh
V16 S01
Seat Leon 132, 135 205/55R16 K1a K2b K6j 0A1 A01 A02
5F 132, 135 215/55R16 K1a K1b K2b K3c K6g K6i K6j K8g A04 A05 A08
e9*2007/46*0094*.. 132, 135 225/50R16 K1c K2b K5d K5i K6g K6j K8k A09 A12 A14
132, 135 245/45R16 K1c K2b K5d K5i K6g K6j K8k A19 A58 F24
Flh V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63 - 110 205/55R16 K1a K2b 0A1 A01 A02
5F 63 - 110 215/55R16 K1a K1b K2b K3c K6j K8g A04 A05 A08
e9*2007/46*0094*.. 63 - 110 225/50R16 K1c K2b K6g K6j K8k A09 A12 A14
63 - 110 245/45R16 K1c K2b K6g K6j K8k A19 A58 F23
Flh V16 S01
Skoda Octavia (II) 55-118 205/55R16 K1c 0A1 A01 A02
1Z 55-118 225/50R16 K1c K27 K2b K41 K45 K46 K56 A04 A05 A08
e11*2001/116*0230*..; 55-147 205/55R16 K1c M+S A09 A12 A14
e11*2007/46*0012*.. A19 Car Lim
Npf V16 S01
Skoda Octavia (II) 103-118 205/55R16 K1c M+S T91 0A1 A01 A02
Scout A04 A05 A08
1Z A09 A12 A14
e11*2001/116* A19 A56 Car
0230*21-..; KMV S01
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 0A1 A02 A04
5E 63-110 215/55R16 A01 K1a K1b K2b K8g A05 A08 A09
e11*2007/46*0243*..; 63-110 225/50R16 A01 K1c K2b K8k A12 A14 A19
e11*2007/46*0244*.. 63-110 245/45R16 A01 K1c K2b K8k A58 Car F23
Lim V16 S01
Skoda Octavia (III) 77-132 205/55R16 0A1 A02 A04
5E 77-132 215/55R16 A01 K1a K1b K2b A05 A08 A09
e11*2007/46*0243*.. 77-132 225/50R16 A01 K1c K2b K6g K8e A12 A14 A19
77-132 245/45R16 A01 K1c K2b K6g K8e A57 Car F24
Lim V00 V16
X55 S01
Skoda Superb 77-147 205/55R16 K1a K2b K56 T94 0A1 A01 A02
3T 77-147 215/55R16 K1a K1b K27 K2b K44 K46 K56 A04 A05 A08
e11*2001/116*0326*..; 77-147 225/50R16 K1c K27 K2b K41 K44 K46 K56 A09 A12 A14
e11*2007/46*0014*.. A19 B03 Car
Lim V16 S01
Skoda Superb 74-142 205/55R16 T88 T89 T91 0A1 A02 A04
3U 74-142 215/50R16 T90 A05 A08 A09
e11*98/14*0187*.. 74-142 225/45R16 T89 A12 A14 A19
74-142 225/50R16 A01 K45 L02 A58 B03 Lim
74-142 245/45R16 R03 V16 S01
Skoda Yeti 77 205/55R16 A33 T91 T94 0A1 A02 A04
5L 77-125 205/55R16 A33 M+S T91 T94 A05 A08 A09
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92 A14 A19 A57
e11*2007/46*0034*.. 77-125 215/55R16 A01 A12 K1a K1b K2b S01
77-125 215/60R16 A01 A12 K1a K1b K2b
77-125 225/50R16 A01 A12 K1a K1b K2b T92
77-125 225/55R16 A01 A12 K1a K1b K2b
77-125 235/50R16 A01 A12 K1c K2a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, /Cabrio (II) 77-155 205/60R16 R09 0A1 A02 A04
16 77-155 215/60R16 A01 K1a K1b A05 A08 A09
e1*2007/46*0539*.. 77-155 225/55R16 A01 K1c K2b K3a K3c A12 A14 A19
77-155 225/60R16 A01 K1c K2b K3a K3c A58 Cbo Flh
77-155 245/50R16 A01 K1c K2c K3a K3c K4v K5c K6d V16 S01
77-155 245/55R16 A01 K1c K2c K3a K3c K4v K5c K6d
VW Caddy 51-125 205/55R16 K1c K2b T91 T94 0A1 A01 A02
2K, 2KN 51-125 215/55R16 K1c K2c A04 A05 A08
e1*2001/116*0252*..; A09 A12 A14
e1*2007/46*0217*..; A19 A57 A59
L320 S01
- incl. MJ 2011
VW Caddy Maxi 62-125 205/55R16 K1c K2a K2b T91 T94 0A1 A01 A02
2K, 2KN 62-125 215/55R16 K1c K2c T93 T97 A04 A05 A08
e1*2001/116*0252*..; A09 A12 A14
e1*2007/46*0217*..; A19 A57 A67
L320 S01
- incl. MJ 2011
VW Cross Touran 75-130 205/55R16 K1a M+S 0A1 A01 A02
1T, 1t 75-130 205/60R16 K1a M+S A04 A05 A08
e1*2001/116*0211*..; 75-130 215/55R16 K1a M+S A09 A12 A14
e1*2007/46*0357*..; 75-130 225/50R16 K1c M+S A19 KMV S01
DE*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 205/55R16 K2b K46 K56 R37 0A1 A01 A02
1F 85-184 215/55R16 K1a K2b K46 K56 A04 A05 A08
e1*2001/116*0349*.. 85-184 225/50R16 K1a K2b K46 K56 A09 A12 A14
- incl. Facelift 2011 85-184 245/45R16 K1a K1b K2b K44 K46 K56 A19 A58 B03
Cbo DB8 V16
S01
VW Golf (V) 55-169 205/55R16 K1c K2b 0A1 A01 A02
1K 55-169 225/50R16 K1c K2b K41 K44 K46 K56 A04 A05 A08
e1*2001/116* A09 A12 A14
0242*00-24 A19 B03 Flh
V16 S01
VW Golf (V) Variant 59-147 205/55R16 K1c K27 K2c K44 K46 K56 0A1 A01 A02
1KM 59-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A04 A05 A08
e1*2001/116* A09 A12 A14
0328*00-14 A19 A58 Car
V16 S01
VW Golf (VI) 59-173 205/55R16 K1c K2b K3a K6g K8d 0A1 A01 A02
1K 59-173 215/50R16 K1c K2c K3a K6h K8i A04 A05 A08
e1*2001/116 59-173 215/55R16 K1c K2c K3a K6h K8i A09 A12 A14
*0242*25-..; 59-173 225/50R16 K1c K2c K3a K6h K8r A19 Cbo Flh
e1*2007/46*0490*.. V16 S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1c K2b K3a K6h K8d 0A1 A01 A02
1KM 59-118 215/50R16 K1c K2c K3a K6h K8i A04 A05 A08
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2b K3a K6h K8i A09 A12 A14
e1*2007/46*0492*.. 59-118 225/50R16 K1c K2c K3a K6h K8r A19 Car V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

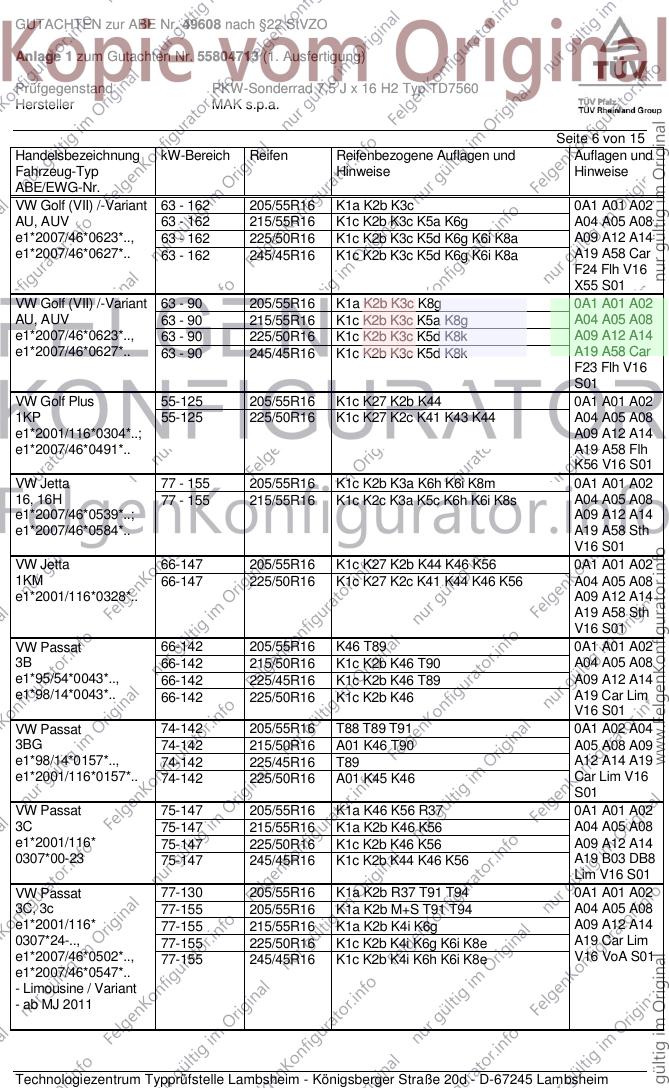

Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63 - 162 205/55R16 K1a K2b K3c 0A1 A01 A02
AU, AUV 63 - 162 215/55R16 K1c K2b K3c K5a K6g A04 A05 A08
e1*2007/46*0623*.., 63 - 162 225/50R16 K1c K2b K3c K5d K6g K6i K8a A09 A12 A14
e1*2007/46*0627*.. 63 - 162 245/45R16 K1c K2b K3c K5d K6g K6i K8a A19 A58 Car
F24 Flh V16
X55 S01
VW Golf (VII) /-Variant 63 - 90 205/55R16 K1a K2b K3c K8g 0A1 A01 A02
AU, AUV 63 - 90 215/55R16 K1c K2b K3c K5a K8g A04 A05 A08
e1*2007/46*0623*.., 63 - 90 225/50R16 K1c K2b K3c K5d K8k A09 A12 A14
e1*2007/46*0627*.. 63 - 90 245/45R16 K1c K2b K3c K5d K8k A19 A58 Car
F23 Flh V16
S01
VW Golf Plus 55-125 205/55R16 K1c K27 K2b K44 0A1 A01 A02
1KP 55-125 225/50R16 K1c K27 K2c K41 K43 K44 A04 A05 A08
e1*2001/116*0304*..; A09 A12 A14
e1*2007/46*0491*.. A19 A58 Flh
K56 V16 S01
VW Jetta 77 - 155 205/55R16 K1c K2b K3a K6h K6i K8m 0A1 A01 A02
16, 16H 77 - 155 215/55R16 K1c K2c K3a K5c K6h K6i K8s A04 A05 A08
e1*2007/46*0539*..; A09 A12 A14
e1*2007/46*0584*.. A19 A58 Sth
V16 S01
VW Jetta 66-147 205/55R16 K1c K27 K2b K44 K46 K56 0A1 A01 A02
1KM 66-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A04 A05 A08
e1*2001/116*0328*.. A09 A12 A14
A19 A58 Sth
V16 S01
VW Passat 66-142 205/55R16 K46 T89 0A1 A01 A02
3B 66-142 215/50R16 K1c K2b K46 T90 A04 A05 A08
e1*95/54*0043*.., 66-142 225/45R16 K1c K2b K46 T89 A09 A12 A14
e1*98/14*0043*.. 66-142 225/50R16 K1c K2b K46 A19 Car Lim
V16 S01
VW Passat 74-142 205/55R16 T88 T89 T91 0A1 A02 A04
3BG 74-142 215/50R16 A01 K46 T90 A05 A08 A09
e1*98/14*0157*.., 74-142 225/45R16 T89 A12 A14 A19
e1*2001/116*0157*.. 74-142 225/50R16 A01 K45 K46 Car Lim V16
S01
VW Passat 75-147 205/55R16 K1a K46 K56 R37 0A1 A01 A02
3C 75-147 215/55R16 K1a K2b K46 K56 A04 A05 A08
e1*2001/116* 75-147 225/50R16 K1c K2b K46 K56 A09 A12 A14
0307*00-23 75-147 245/45R16 K1c K2b K44 K46 K56 A19 B03 DB8
Lim V16 S01
VW Passat 77-130 205/55R16 K1a K2b R37 T91 T94 0A1 A01 A02
3C, 3c 77-155 205/55R16 K1a K2b M+S T91 T94 A04 A05 A08
e1*2001/116* 77-155 215/55R16 K1a K2b K4i K6g A09 A12 A14
0307*24-.., 77-155 225/50R16 K1c K2b K4i K6g K6i K8e A19 Car Lim
e1*2007/46*0502*.., 77-155 245/45R16 K1c K2b K4i K6h K6i K8e V16 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

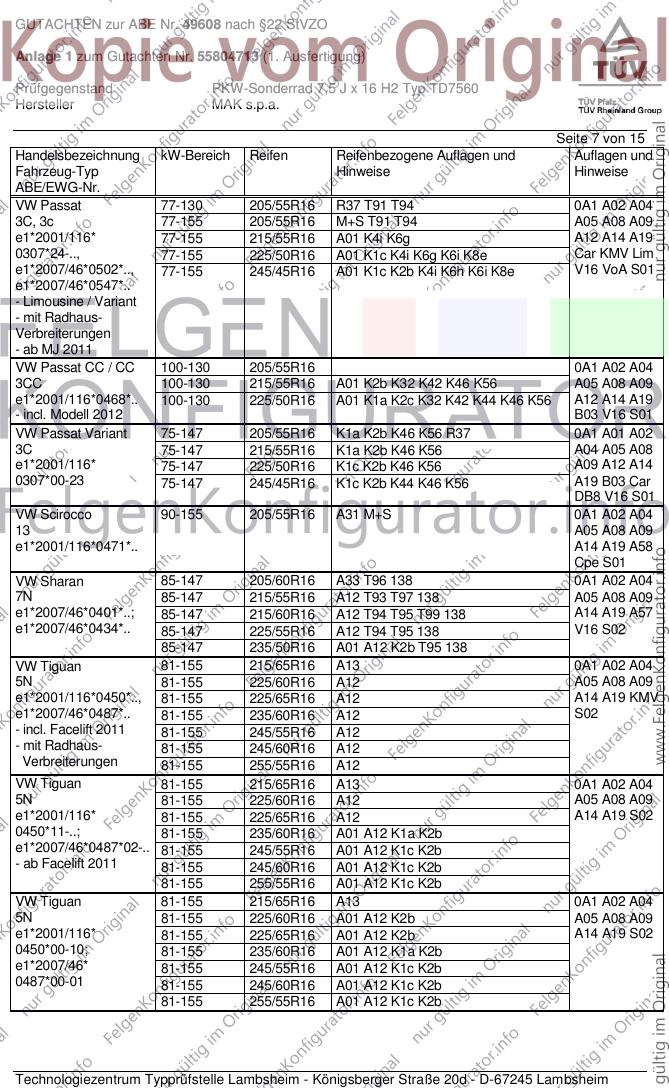

Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-130 205/55R16 R37 T91 T94 0A1 A02 A04
3C, 3c 77-155 205/55R16 M+S T91 T94 A05 A08 A09
e1*2001/116* 77-155 215/55R16 A01 K4i K6g A12 A14 A19
0307*24-.., 77-155 225/50R16 A01 K1c K4i K6g K6i K8e Car KMV Lim
e1*2007/46*0502*.., 77-155 245/45R16 A01 K1c K2b K4i K6h K6i K8e V16 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat CC / CC 100-130 205/55R16 0A1 A02 A04
3CC 100-130 215/55R16 A01 K2b K32 K42 K46 K56 A05 A08 A09
e1*2001/116*0468*.. 100-130 225/50R16 A01 K1a K2c K32 K42 K44 K46 K56 A12 A14 A19
- incl. Modell 2012 B03 V16 S01
VW Passat Variant 75-147 205/55R16 K1a K2b K46 K56 R37 0A1 A01 A02
3C 75-147 215/55R16 K1a K2b K46 K56 A04 A05 A08
e1*2001/116* 75-147 225/50R16 K1c K2b K46 K56 A09 A12 A14
0307*00-23 75-147 245/45R16 K1c K2b K44 K46 K56 A19 B03 Car
DB8 V16 S01
VW Scirocco 90-155 205/55R16 A31 M+S 0A1 A02 A04
13 A05 A08 A09
e1*2001/116*0471*.. A14 A19 A58
Cpe S01
VW Sharan 85-147 205/60R16 A33 T96 138 0A1 A02 A04
7N 85-147 215/55R16 A12 T93 T97 138 A05 A08 A09
e1*2007/46*0401*..; 85-147 215/60R16 A12 T94 T95 T99 138 A14 A19 A57
e1*2007/46*0434*.. 85-147 225/55R16 A12 T94 T95 138 V16 S02
85-147 235/50R16 A01 A12 K2b T95 138
VW Tiguan 81-155 215/65R16 A13 0A1 A02 A04
5N 81-155 225/60R16 A12 A05 A08 A09
e1*2001/116*0450*.., 81-155 225/65R16 A12 A14 A19 KMV
e1*2007/46*0487*.. 81-155 235/60R16 A12 S02
- incl. Facelift 2011 81-155 245/55R16 A12
- mit Radhaus- 81-155 245/60R16 A12
Verbreiterungen 81-155 255/55R16 A12
VW Tiguan 81-155 215/65R16 A13 0A1 A02 A04
5N 81-155 225/60R16 A12 A05 A08 A09
e1*2001/116* 81-155 225/65R16 A12 A14 A19 S02
0450*11-..; 81-155 235/60R16 A01 A12 K1a K2b
e1*2007/46*0487*02-.. 81-155 245/55R16 A01 A12 K1c K2b
- ab Facelift 2011 81-155 245/60R16 A01 A12 K1c K2b
81-155 255/55R16 A01 A12 K1c K2b
VW Tiguan 81-155 215/65R16 A13 0A1 A02 A04
5N 81-155 225/60R16 A01 A12 K2b A05 A08 A09
e1*2001/116* 81-155 225/65R16 A01 A12 K2b A14 A19 S02
0450*00-10; 81-155 235/60R16 A01 A12 K1a K2b
e1*2007/46* 81-155 245/55R16 A01 A12 K1c K2b
0487*00-01 81-155 245/60R16 A01 A12 K1c K2b
81-155 255/55R16 A01 A12 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

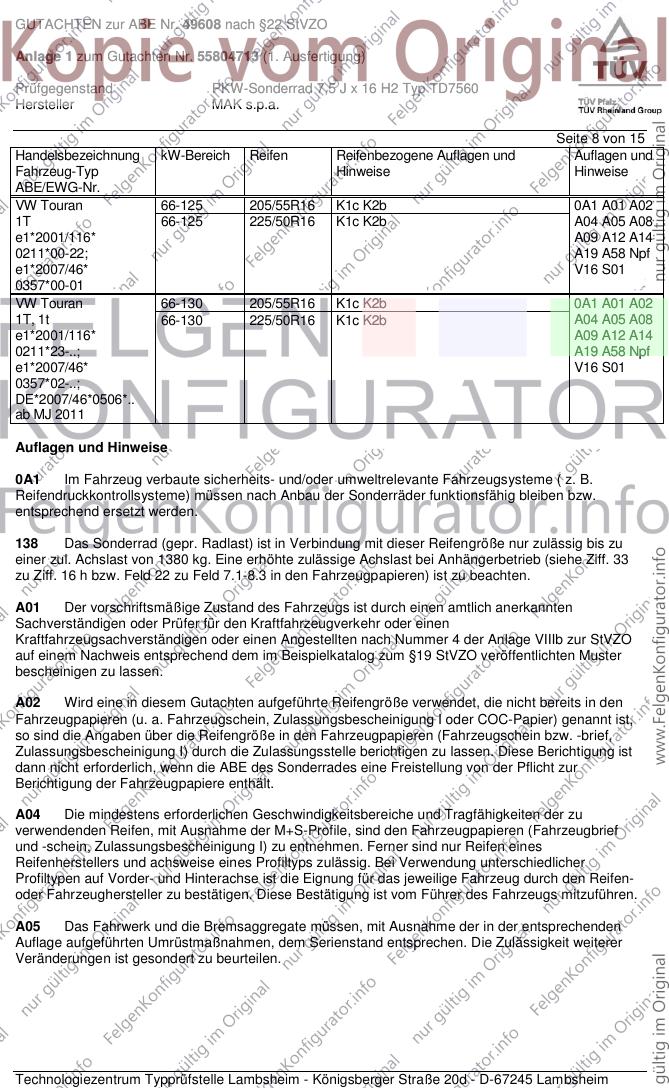

Seite 8 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran 66-125 205/55R16 K1c K2b 0A1 A01 A02
1T 66-125 225/50R16 K1c K2b A04 A05 A08
e1*2001/116* A09 A12 A14
0211*00-22; A19 A58 Npf
e1*2007/46* V16 S01
0357*00-01
VW Touran 66-130 205/55R16 K1c K2b 0A1 A01 A02
1T, 1t 66-130 225/50R16 K1c K2b A04 A05 A08
e1*2001/116* A09 A12 A14
0211*23-..; A19 A58 Npf
e1*2007/46* V16 S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

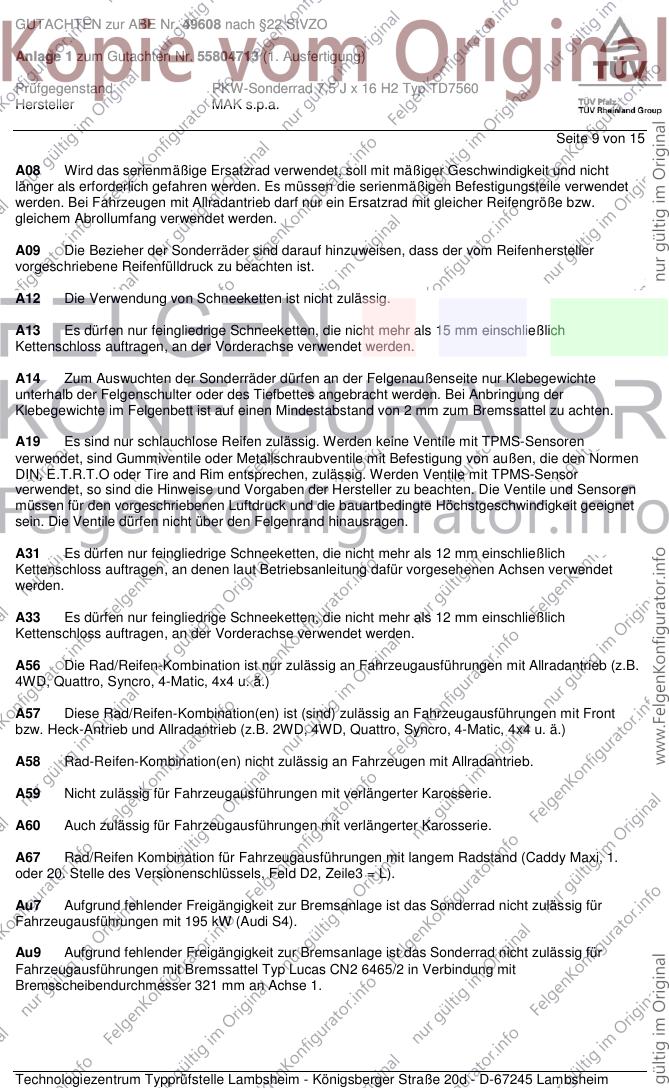

Seite 9 von 15
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

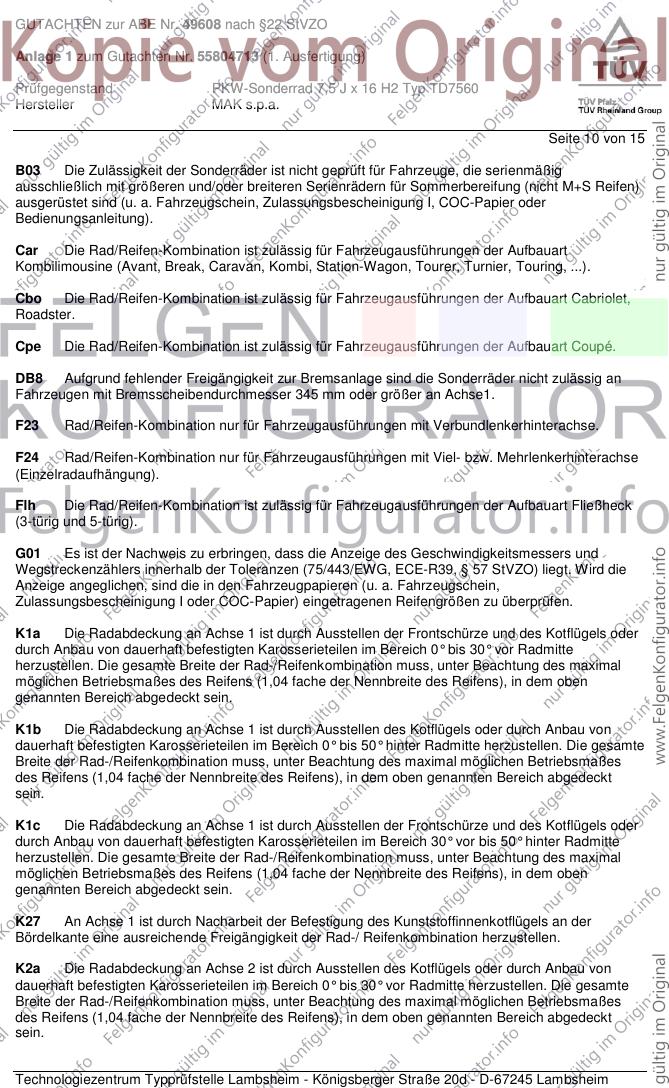

Seite 10 von 15
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 11 von 15

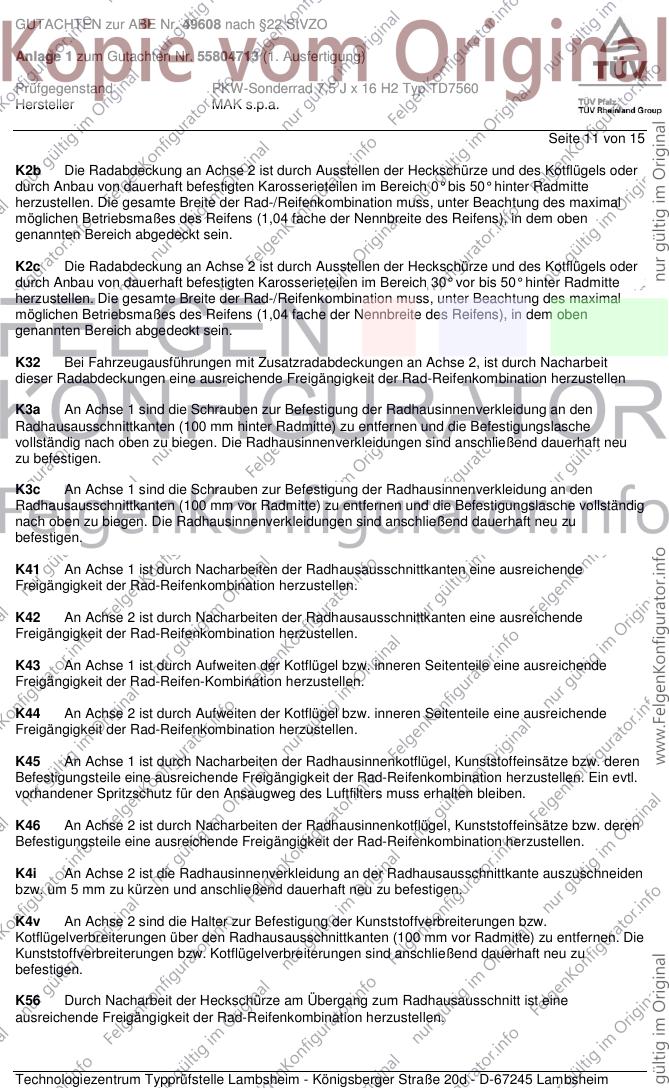

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 12 von 15

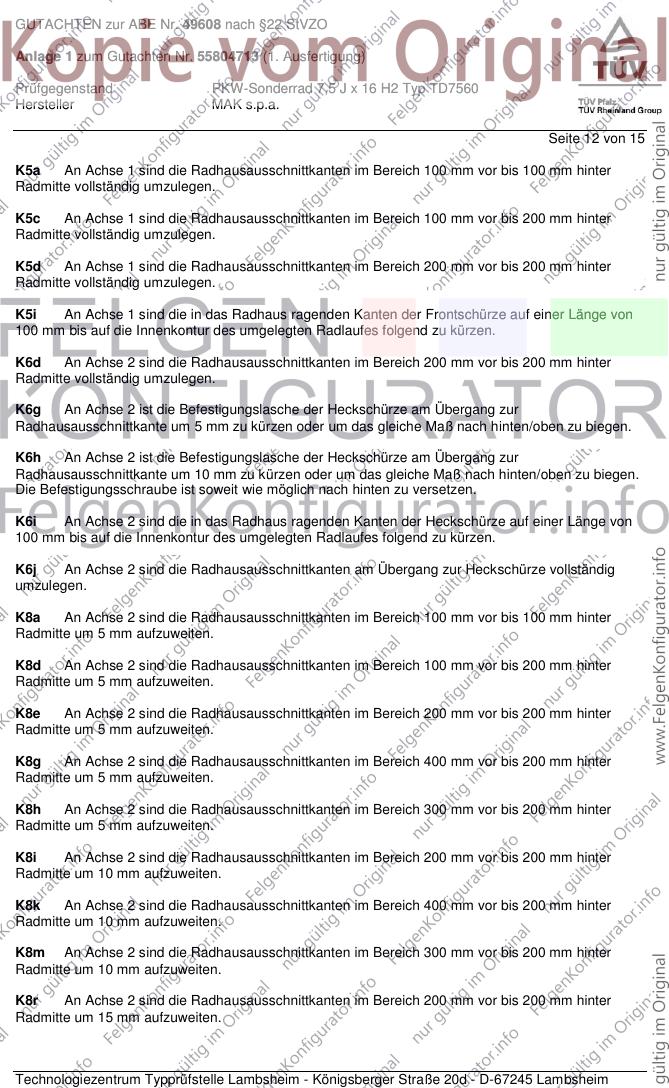

K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 13 von 15

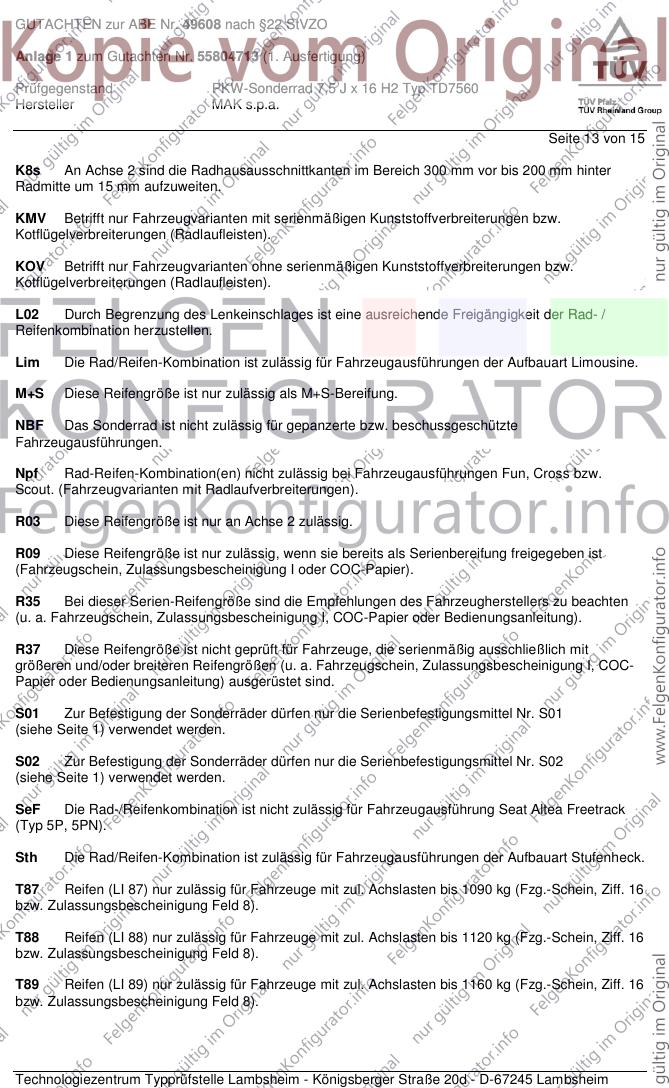

K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 14 von 15

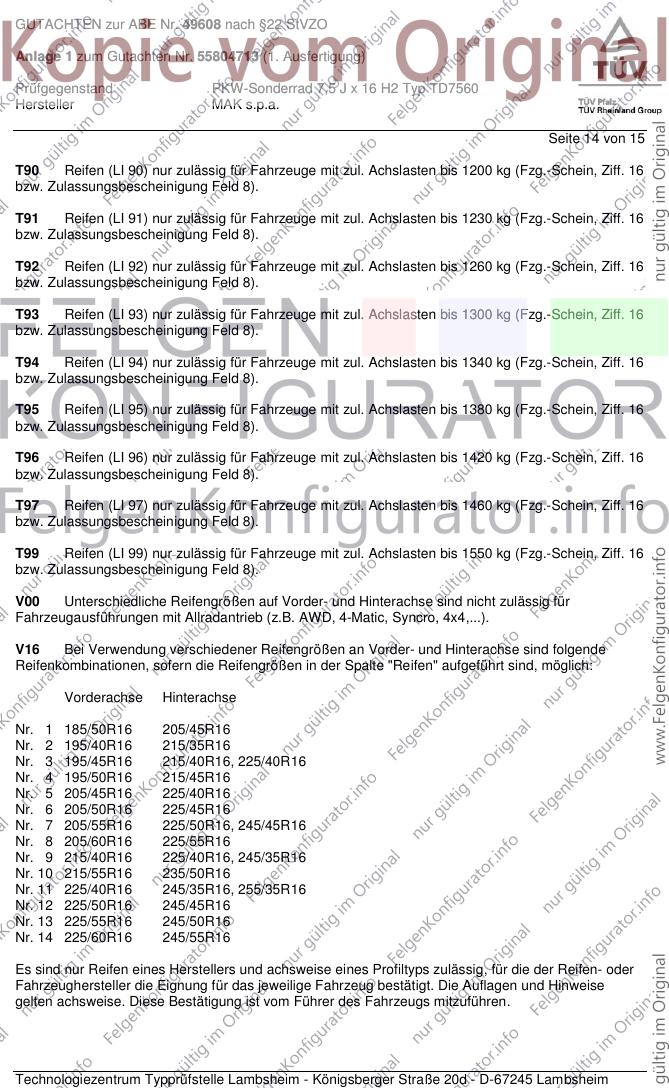

T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

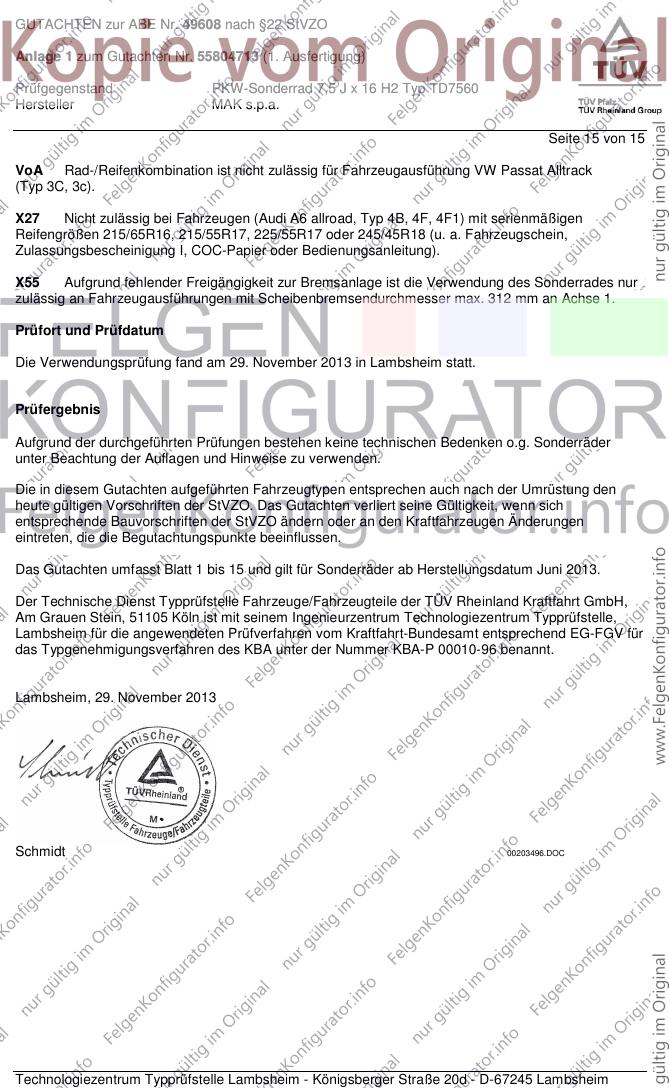

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 15 von 15
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. November 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Juni 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. November 2013
Schmidt 00203496.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49608
Gerät: Sonderräder für Personenkraftwagen
7,5 J x 16 H2
Typ: TD7560
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49608
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

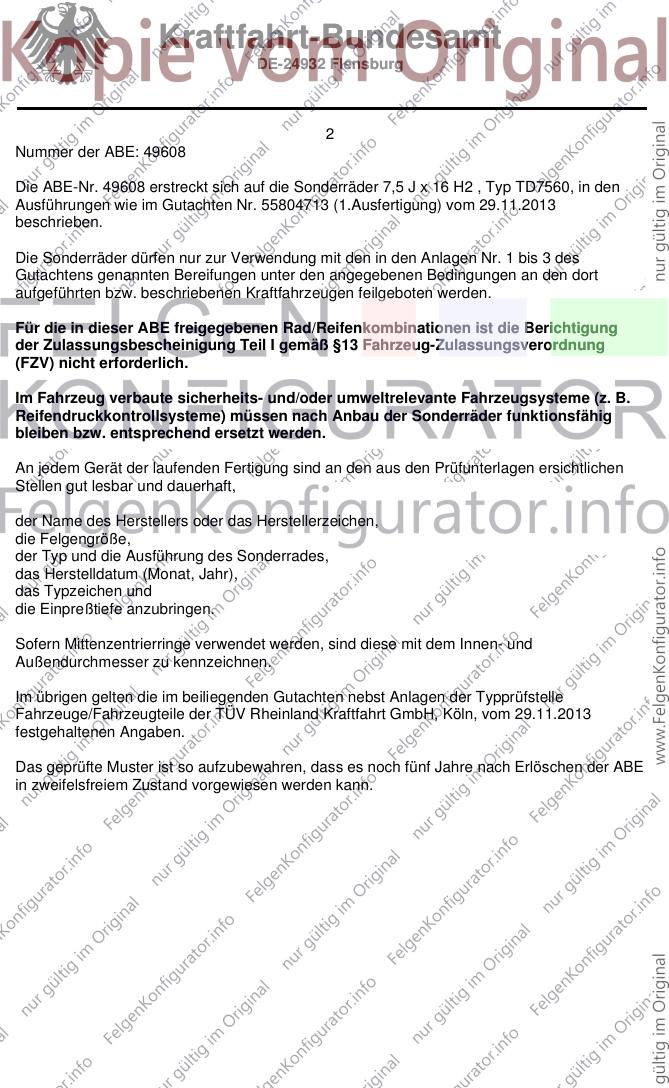

2
Nummer der ABE: 49608
Die ABE-Nr. 49608 erstreckt sich auf die Sonderräder 7,5 J x 16 H2 , Typ TD7560, in den
Ausführungen wie im Gutachten Nr. 55804713 (1.Ausfertigung) vom 29.11.2013
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 3 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig
bleiben bzw. entsprechend ersetzt werden.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 29.11.2013
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

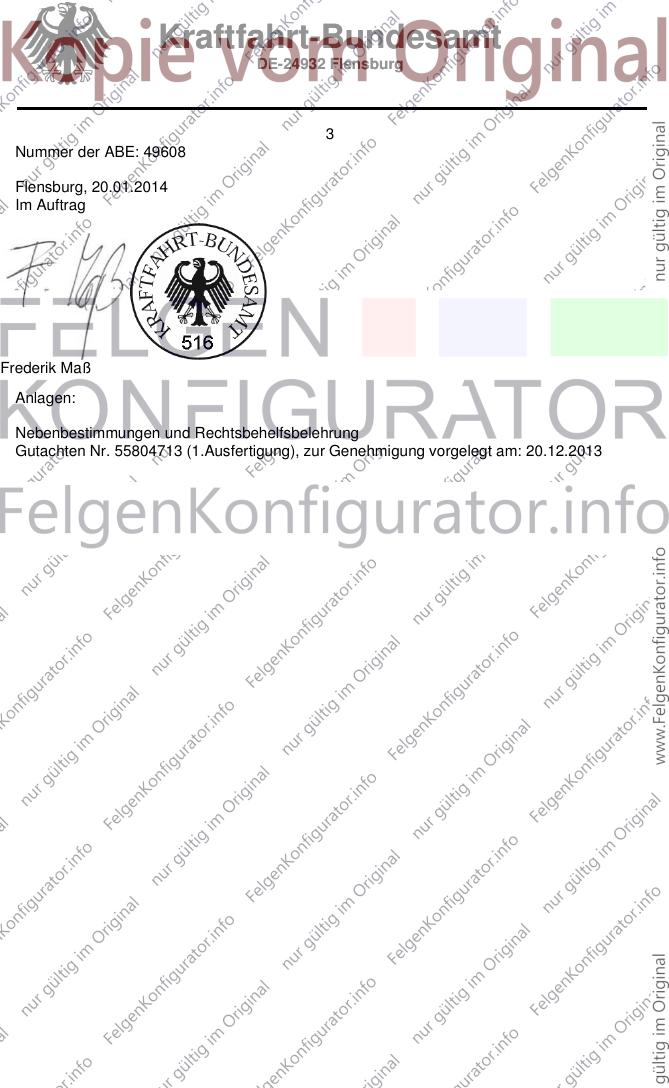

3
Nummer der ABE: 49608
Flensburg, 20.01.2014
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55804713 (1.Ausfertigung), zur Genehmigung vorgelegt am: 20.12.2013
