GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH
Seite 1 von 18
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell V1
Typ V1 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
V1 757 37 91S CS 751/02 SD / 5/112/57,1 37 720 2075
SR22 Ø66,45 - Ø57,1
Kennzeichnungen
KBA-Nummer 49369
Herstellerzeichen CMS
Radtyp und Ausführung V1 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube Kugel 120 27
M14x1,5 Ø26 mm
S03 Serien-Schraube Kugel 140 27
M14x1,5 Ø26 mm
S04 Schraube M14x1,5 Kugel 140 28
Ø26 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi, Seat, Skoda, Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/50R17 0A1 A02 A04
8V 77-135 215/45R17 A05 A07 A08
e1*2007/46*0607*.. 77-135 225/45R17 A09 A12 A16
- Limousine 77-135 235/45R17 A01 K1a K2b A23 A57 Cbo
- Cabrio F24 Lim S02
Audi A3 Cabriolet 75-147 205/50R17 K1c K2b K46 K56 R37 0A1 A01 A02
8P 75-147 215/45R17 K1c K56 R37 T87 T88 A04 A05 A07
e1*2001/116*0456*.. 75-147 225/45R17 K1c K2b K46 K56 A08 A09 A12
75-147 235/45R17 K1c K2b K46 K56 A16 A23 A58
Cbo V17 S02
Audi A3, -/Sportback 184-195 205/50R17 K1c K2b K46 K56 M+S 0A1 A01 A02
8P, 8PA 184-195 215/45R17 K1c K56 M+S T88 T91 A04 A05 A07
e1*2001/116*0217*.., 184-195 225/45R17 K1c K2b K46 K56 A08 A09 A12
e1*2001/116*0418*.. 184-195 235/45R17 K1c K2b K46 K56 A16 A23 B03
Flh S02
Audi A3, -/Sportback 66-147 205/50R17 K1c K2b K46 K56 R37 0A1 A01 A02
8P, 8PA, 8PB 66-147 215/45R17 K1c K56 R37 T87 T88 A04 A05 A07
e1*2001/116*0217*..; 66-147 225/45R17 K1c K2b K46 K56 A08 A09 A12
e1*2001/116*0241*..; 66-147 235/45R17 K1c K2b K46 K56 A16 A23 Flh
e1*2001/116*0418*..; V17 S02
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 K1c K2b K3a K4i K5d K6g K8h 0A1 A01 A02
8V 77-135 215/45R17 K1a K2b K3a K6g K8h A04 A05 A07
e1*2007/46*0607*.. 77-135 225/45R17 K1c K2b K3a K4i K5d K6g K8h A08 A09 A12
77-135 235/45R17 K1c K2b K3a K4i K5d K6g K8h A16 A23 A57
F24 Flh V00
V17 S02
Audi A4 74-140 205/50R17 R37 T89 T93 0A1 A02 A04
8E 74-188 205/50R17 M+S T89 T93 A05 A07 A08
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 A09 A12 A16
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91 A23 Car Lim
74-188 235/45R17 A01 K1a K1b K2b V17 S02
Audi A4 55-169 205/50R17 A01 K1c K46 0A1 A02 A04
B5 55-169 215/45R17 T87 T88 T91 A05 A07 A08
e1*93/81*0013*.. , 55-169 235/45R17 A01 G01 K1c K2b K44 K46 K56 A09 A12 A16
e1*98/14*0013*.. 55-169 245/35R17 A01 K1c K2b K44 K56 L02 R70 A23 Au7 Car
55-195 225/45R17 A01 K1c K2b K46 Lim V17 S02
55-195 235/40R17 A01 K1c K2b K44 K46 K56 R70
55-195 245/40R17 A01 K2b K44 K46 K56 R03 R70
Audi A4 162 205/50R17 M+S T89 T93 0A1 A02 A04
QB6 162 215/45R17 R37 T88 T91 A05 A07 A08
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A09 A12 A16
162 235/45R17 A01 K1a K1b K2b A23 Car Cbo
Lim V17 S02
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 0A1 A02 A04
8H 96-188 205/50R17 M+S T89 T93 A05 A07 A08
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 A09 A12 A16
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93 A23 Cbo V17
96-188 235/45R17 A01 K1a K2b S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 0A1 A02 A04
8E,8H,QB6 253 225/45R17 M+S T91 T93 A05 A07 A08
e1*98/14,2001/116* A09 A12 A16
0151,0177,0243*.. A23 Car Cbo
Lim S02
Audi A6 162-184 205/50R17 M+S T89 T93 0A1 A02 A04
4B 81-142 205/50R17 T89 T93 A05 A07 A08
e1*96/27, 98/14, 81-184 215/45R17 A01 K1a T87 T88 T91 A09 A12 A16
2001/116*0051*.. 81-184 225/45R17 A01 K1c K46 T90 T91 T93 A23 Au9 Car
81-184 235/40R17 A01 K1c K46 R70 T90 T94 Lim V17 X27
81-184 235/45R17 A01 G40 K1c K46 S02
Audi A6 -/Avant 89-257 225/50R17 T93 0A1 A02 A04
4F, 4F1 89-257 235/45R17 T93 A05 A07 A08
e1*2001/116*0254*.., 89-257 245/45R17 A09 A12 A16
e1*2001/116*0276*..; A23 Car Lim
e13*2007/46*1080*.. NBF V17 X27
S02
Audi A6 Allroad 120-257 215/55R17 A33 M+S T94 0A1 A02 A04
4F, 4F1 120-257 225/55R17 A12 M+S A05 A07 A08
e1*2001/116*0254*..; A09 A16 A23
e13*2007/46*1080*.. X28 S02
Audi A8 154-257 235/55R17 M+S 142 0A1 A02 A04
4E 155-171 235/55R17 142 A05 A07 A08
e1*2001/116*0198*.., 155-171 245/50R17 A01 K1a K2b 144 A09 A12 A16
e1*2001/116*0246*.. 155-171 245/55R17 A01 G01 K1a K2b K41 140 A23 B03 Lim
NBF S02
Audi A8 110-250 225/55R17 R35 0A1 A02 A04
D2 110-250 245/45R17 A05 A07 A08
G850, 265 225/55R17 M+S A09 A12 A16
e1*93/81*0005*..; A23 B03 NBF
e1*98/14*0005*.. S02
Audi Q3 100-155 215/55R17 0A1 A02 A04
8U, 8U1 100-155 215/60R17 A05 A08 A09
e1*2007/46*0591*..; 100-155 225/50R17 A12 A16 A23
e13*2007/46*1163*.. 100-155 225/55R17 A57 V00 V17
100-155 235/50R17 S04
100-155 235/55R17
100-155 245/50R17 A01 K1a K2b
Audi Q3 100-155 215/55R17 0A1 A02 A04
8U, 8U1 100-155 215/60R17 A05 A08 A09
e1*2007/46*0591*..; 100-155 225/50R17 A12 A16 A23
e13*2007/46*1163*.. 100-155 225/55R17 A57 KMV V00
- mit Radhaus- 100-155 235/50R17 V17 S04
Verbreiterungen 100-155 235/55R17
100-155 245/50R17
Audi S3 206-221 205/50R17 M+S 0A1 A02 A04
8V 206-221 215/45R17 M+S A05 A07 A08
e1*2007/46*0607*.. 206-221 225/45R17 M+S A09 A12 A16
- Limousine 206-221 235/45R17 A01 K1a K2b M+S R70 A23 A56 Cbo
- Cabrio F24 Lim S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3, -/Sportback 206-221 205/50R17 K1c K2b K3a K4i K5d K6g K8h M+S 0A1 A01 A02
8V 206-221 215/45R17 K1a K2b K3a K6g K8h M+S A04 A05 A07
e1*2007/46*0607*.. 206-221 225/45R17 K1c K2b K3a K4i K5d K6g K8h M+S A08 A09 A12
A16 A23 A56
F24 Flh S02
Audi TT 118-155 225/50R17 K1a K1b K46 K56 0A1 A01 A02
8J 118-155 235/45R17 K46 K56 A04 A05 A07
e1*2001/116* 118-155 245/45R17 K1a K1b K2b K46 K56 A08 A09 A12
0369, 0374, 0375*.. 118-200 225/50R17 K1a K1b K46 K56 M+S A16 A23 A57
118-200 235/45R17 K46 K56 M+S Cbo Cpe S02
118-200 245/45R17 K1a K1b K2b K46 K56 M+S
Seat Alhambra 85-147 205/55R17 T95 144 0A1 A02 A04
7N 85-147 215/50R17 T95 144 A05 A07 A08
e1*2007/46*0402*..; 85-147 215/55R17 T94 T98 144 A09 A12 A16
e1*2007/46*0435*.. 85-147 225/50R17 T94 T98 144 A23 A57 S03
85-147 235/45R17 T93 T94 T97 144
85-147 245/45R17 T95 T99 144
Seat Altea / Toledo 63-155 205/50R17 K1c K2b K46 K56 T89 T93 0A1 A01 A02
5P, 5PN 63-155 215/45R17 K1c K2b K46 T87 T88 T91 A04 A05 A07
e9*2001/116*0050*..; 63-155 225/45R17 K1c K2b K46 K56 A08 A09 A12
e9*2007/46*0012*.. A16 A23 A60
Flh KOV SeF
Sth V17 S02
Seat Exeo / Exeo ST 75-155 205/50R17 R37 0A1 A02 A04
3R, 3RN 75-155 215/45R17 R37 T87 T88 T91 A05 A07 A08
e9*2001/116*0072*.., 75-155 225/45R17 A09 A12 A16
e9*2007/46*0011*.. 75-155 235/45R17 A23 A58 Car
Lim V17 S02
Seat Leon 63-155 205/50R17 K1a K1b K27 K2b R37 0A1 A01 A02
1P, 1PN 63-155 215/45R17 K1a K1b K27 K2b R37 A04 A05 A07
e9*2001/116*0052*..; 63-195 225/45R17 K1a K1b K27 K2b K46 A08 A09 A12
e9*2007/46*0013*.. A16 A23 A58
Flh V17 S02
Seat Leon 81-135 205/50R17 K1a K1b K2b K3c K6g K6i K6j K8g 0A1 A01 A02
5F 81-135 215/45R17 K1a K2b K6j A04 A05 A07
e9*2007/46*0094*.. 81-135 225/45R17 K1a K1b K2b K3c K6g K6i K6j K8g A08 A09 A12
81-135 235/45R17 K1a K1b K2b K3c K6g K6i K6j K8g A16 A23 A58
Car F24 Flh
V17 S02
Seat Leon 63 - 110 205/50R17 K1a K1b K2b K3c K6j K8g 0A1 A01 A02
5F 63 - 110 215/45R17 K1a K2b A04 A05 A07
e9*2007/46*0094*.. 63 - 110 225/45R17 K1a K1b K2b K3c K6j K8g A08 A09 A12
63 - 110 235/45R17 K1a K1b K2b K3c K6j K8g A16 A23 A58
Car F23 Flh
V17 S02
Seat Leon Cupra 195,206 205/50R17 K1a K1b K2b K3c K6g K6i K6j K8g 0A1 A01 A02
5F 195,206 215/45R17 K1a K2b K6j A04 A05 A07
e9*2007/46*0094*.. 195,206 215/45R17 K1v K2h K6j A08 A09 A12
195,206 225/45R17 K1a K1b K2b K3c K6g K6i K6j K8g A16 A23 A58
195,206 235/45R17 K1a K1b K2b K3c K6g K6i K6j K8g F24 Flh V17
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 55-118 205/50R17 K1c R37 T89 T93 0A1 A01 A02
1Z 55-118 215/45R17 K1a R37 T88 T91 A04 A05 A07
e11*2001/116*0230*..; 55-147 205/50R17 K1c M+S A08 A09 A12
e11*2007/46*0012*.. 55-147 215/45R17 K1a M+S T91 A16 A23 Car
55-147 225/45R17 K1c Lim Npf V17
S02
Skoda Octavia (II) 103-118 205/50R17 K1c M+S T93 0A1 A01 A02
Scout 103-118 225/45R17 K1c M+S T91 A04 A05 A07
1Z 103-118 225/50R17 K1c K2b K44 K46 K56 A08 A09 A12
e11*2001/116* 103-118 235/45R17 K1c K2b K44 K46 K56 A16 A23 A56
0230*21-..; Car KMV S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 0A1 A02 A04
5E 63-110 215/45R17 A05 A07 A08
e11*2007/46*0243*..; 63-110 225/45R17 A09 A12 A16
e11*2007/46*0244*.. 63-110 235/45R17 A01 K1a K1b K2b K8g A23 A58 Car
F23 Lim Npf
S02
Skoda Octavia (III) 77-162 205/50R17 0A1 A02 A04
5E 77-162 215/45R17 A05 A07 A08
e11*2007/46*0243*.. 77-162 225/45R17 A09 A12 A16
77-162 235/45R17 A01 K1a K1b K2b A23 A57 Car
F24 Lim Npf
S02
Skoda Superb 77-147 205/50R17 K1a K2b K56 T93 0A1 A01 A02
3T 77-191 205/50R17 K1a K2b K56 M+S T93 A04 A05 A07
e11*2001/116*0326*..; 77-191 225/45R17 K1a K2b K56 T94 A08 A09 A12
e11*2007/46*0014*.. 77-191 235/45R17 K1a K1b K27 K2b K44 K46 K56 A16 A23 Car
Lim V17 S02
Skoda Superb 74-142 205/50R17 R37 T89 T93 0A1 A02 A04
3U 74-142 215/45R17 R37 T87 T88 T91 A05 A07 A08
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 A09 A12 A16
74-142 235/40R17 A01 K1a K1b K45 R70 T90 T94 A23 A58 Lim
V17 S02
Skoda Yeti 77-125 205/50R17 M+S T89 T93 0A1 A02 A04
5L 77-125 205/55R17 M+S T91 T95 A05 A07 A08
e11*2007/46*0010*.., 77-125 215/50R17 A01 K1a K1b K2b T90 T91 T93 A09 A12 A16
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93 A23 A57 S02
77-125 225/50R17 A01 K1a K1b K2b
77-125 235/45R17 A01 K1a K1b K2b
77-125 245/45R17 A01 K1a K1b K2b
VW Beetle, /Cabrio (II) 77-155 205/55R17 R37 0A1 A02 A04
16 77-155 215/50R17 A01 K1a K1b A05 A07 A08
e1*2007/46*0539*.. 77-155 215/55R17 A01 K1a K1b A09 A12 A16
77-155 225/50R17 A01 K1c K2b K3a K3c A23 A58 Cbo
77-155 235/45R17 A01 K1a K1b Flh V17 S02
77-155 235/50R17 A01 K1c K2a K2b K3a K3c K5c
77-155 245/45R17 A01 K1c K2b K3a K3c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy 51-125 205/50R17 K1c K2b T89 T93 0A1 A01 A02
2K, 2KN 51-125 215/45R17 K1c K2b T87 T91 A04 A05 A07
e1*2001/116*0252*..; 51-125 225/45R17 K1c K2c T91 T94 A08 A09 A12
e1*2007/46*0217*..; A16 A23 A57
L320 A59 K34 S02
- incl. MJ 2011
VW Caddy Maxi 62-125 205/50R17 K1c K2c T89 T93 0A1 A01 A02
2K, 2KN 62-125 215/45R17 K1c K2a K2b T87 T91 A04 A05 A07
e1*2001/116*0252*..; 62-125 225/45R17 K1c K2c T91 T94 A08 A09 A12
e1*2007/46*0217*..; A16 A23 A57
L320 A67 K34 S02
- incl. MJ 2011
VW Cross Touran 75-130 205/50R17 K1a M+S T89 T93 0A1 A01 A02
1T, 1t 75-130 215/50R17 K1a M+S A04 A05 A07
e1*2001/116*0211*..; 75-130 225/45R17 K1a M+S A08 A09 A12
e1*2007/46*0357*..; 75-130 235/45R17 K1a M+S A16 A23 KMV
e1*2007/46*0506*.. V17 S02
- incl. Facelift 2011
VW EOS 85-184 205/50R17 A01 K2b K46 K56 R37 0A1 A02 A04
1F 85-184 215/45R17 R37 T87 T88 A05 A07 A08
e1*2001/116*0349*.. 85-184 215/50R17 A01 K1a K2b K46 K56 A09 A12 A16
- incl. Facelift 2011 85-184 225/45R17 A01 K2b K46 K56 A23 A58 Cbo
85-191 205/50R17 A01 K2b K46 K56 M+S V17 S02
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 A01 K1a K2b K46 K56 M+S
85-191 225/45R17 A01 K2b K46 K56 M+S
85-191 235/45R17 A01 K1a K2b K46 K56
VW Golf (V) 55-169 205/50R17 K1c K2b K46 K56 R37 0A1 A01 A02
1K 55-169 215/45R17 K1c R37 T87 T88 A04 A05 A07
e1*2001/116* 55-184 205/50R17 K1c K2b K46 K56 M+S A08 A09 A12
0242*00-24 55-184 215/45R17 K1c M+S T87 T88 A16 A23 Flh
55-184 225/45R17 K1c K2b K46 K56 V17 S02
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2c K41 K44 K46 K56 0A1 A01 A02
1KM 59-147 215/45R17 K1c K27 K2b K44 K46 K56 A04 A05 A07
e1*2001/116* 59-147 225/45R17 K1c K27 K2c K41 K44 K46 K56 A08 A09 A12
0328*00-14 A16 A23 A58
Car S02
VW Golf (VI) 59-173 205/50R17 K1c K2b K3a K6g K8d 0A1 A01 A02
1K 59-173 215/45R17 K1c K2b K3a K6g K8d T87 T91 A04 A05 A07
e1*2001/116 59-173 225/45R17 K1c K2b K3a K6g K8d A08 A09 A12
*0242*25-..; 59-173 235/45R17 K1c K2c K3a K6h K8i A16 A23 Cbo
e1*2007/46*0490*.. Flh V17 S02
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 K2b K3a K6g K6h K8d 0A1 A01 A02
1KM 59-118 215/45R17 K2b K3a K6g K6h K8d T87 T88 A04 A05 A07
e1*2001/116*0328*..; 59-118 225/45R17 K2b K3a K6g K6h K8d A08 A09 A12
e1*2007/46*0492*.. 59-118 235/45R17 K2b K3a K6h K8i A16 A23 Car
K1c V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63 - 169 205/50R17 K1c K2b K3c K5a K6g 0A1 A01 A02
AU, AUV 63 - 169 215/45R17 K1a K2b K3c A04 A05 A07
e1*2007/46*0623*.., 63 - 169 225/45R17 K1c K2b K3c K5a K6g A08 A09 A12
e1*2007/46*0627*.. 63 - 169 235/45R17 K1c K2b K3c K5a K6g A16 A23 A57
Car F24 Flh
V00 V17 S02
VW Golf (VII) /-Variant 63 - 90 205/50R17 K1c K2b K3c K5a K8g 0A1 A01 A02
AU, AUV 63 - 90 215/45R17 K1a K2b K3c A04 A05 A07
e1*2007/46*0623*.., 63 - 90 225/45R17 K1c K2b K3c K5a K8g A08 A09 A12
e1*2007/46*0627*.. 63 - 90 235/45R17 K1c K2b K3c K5a K8g A16 A23 A58
Car F23 Flh
V17 S02
VW Golf Plus 55-125 205/50R17 K1c K27 K2b K44 0A1 A01 A02
1KP 55-125 215/45R17 K1a K1b K27 K2b K44 T87 T88 A04 A05 A07
e1*2001/116*0304*..; 55-125 225/45R17 K1c K27 K2b K44 A08 A09 A12
e1*2007/46*0491*.. A16 A23 A58
Flh K56 V17
S02
VW Golf R (VI) 188-199 205/50R17 K1c K2b K3a K6g K8d 0A1 A01 A02
1K 188-199 215/45R17 K1c K2b K3a K6g K8d T87 T88 A04 A05 A07
e1*2001/116 188-199 225/45R17 K1c K2b K3a K6g K8d A08 A09 A12
*0242*33-.. 188-199 235/45R17 K1c K2c K3a K6h K8i A16 A23 Cbo
Flh V17 S02
VW Golf R (VII) 206, 221 205/50R17 K1c K2b K3c K5a K6g 0A1 A01 A02
AU 206, 221 215/45R17 K1a K2b K3c A04 A05 A07
e1*2007/46*0623*.. 206, 221 225/45R17 K1c K2b K3c K5a K6g A08 A09 A12
206, 221 235/45R17 K1c K2b K3c K5a K6g A16 A23 A56
F24 Flh S02
VW Golf Sportsvan 92, 110 205/50R17 K1c K2b K3c K5a K6g K8a 0A1 A01 A02
AUV 92, 110 215/45R17 K1a K2b K3c A04 A05 A07
e1*2007/46*0627*.. 92, 110 225/45R17 K1c K2b K3c K5a K6g K8a A08 A09 A12
92, 110 235/45R17 K1c K2b K3c K5a K6g K8a A16 A23 A58
F24 Flh V00
V17 S02
VW Golf Sportsvan 63-81 205/50R17 K1c K2b K3c K5a K8k 0A1 A01 A02
AUV 63-81 215/45R17 K1a K2b K3c K8g A04 A05 A07
e1*2007/46*0627*.. 63-81 225/45R17 K1c K2b K3c K5a K8k A08 A09 A12
63-81 235/45R17 K1c K2b K3c K5a K8k A16 A23 A58
F23 Flh V17
S02
VW Jetta 77 - 155 205/50R17 K1c K2b K3a K6h K6i K8m 0A1 A01 A02
16, 16H 77 - 155 215/45R17 K1c K2b K3a K6g K8e A04 A05 A07
e1*2007/46*0539*..; 77 - 155 225/45R17 K1c K2b K3a K6h K6i K8m A08 A09 A12
e1*2007/46*0584*.. 77 - 155 235/45R17 K1c K2c K3a K5c K6h K6i K8s A16 A23 A58
Sth S02
VW Jetta 66-147 205/50R17 K1c K27 K2c K41 K44 K46 K56 0A1 A01 A02
1KM 66-147 215/45R17 K1c K27 K2b K44 K46 K56 A04 A05 A07
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2c K41 K44 K46 K56 A08 A09 A12
A16 A23 A58
Sth S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 66-142 215/40R17 K1c K2b R70 T83 T85 0A1 A01 A02
3B 66-142 215/45R17 K1c K2b T87 T88 T89 A04 A05 A07
e1*95/54*0043*.., 66-142 215/50R17 K1c K2b T87 T88 T89 A08 A09 A12
e1*98/14*0043*.. 66-142 225/45R17 K1c K2b A16 A23 Car
66-142 235/40R17 K1c K2b R70 K46 Lim V17
S02
VW Passat 74-142 205/50R17 R37 T89 T93 0A1 A02 A04
3BG 74-142 215/45R17 R37 T87 T88 T91 A05 A07 A08
e1*98/14*0157*.., 74-142 225/45R17 T90 A09 A12 A16
e1*2001/116*0157*.. 74-142 235/40R17 A01 K1c K45 K46 R70 T90 A23 Car Lim
V17 S02
VW Passat 75-147 205/50R17 K1a K46 K56 R37 0A1 A01 A02
3C 75-147 215/45R17 K46 K56 R37 T87 T88 T91 A04 A05 A07
e1*2001/116* 75-147 215/50R17 K1c K2b K46 K56 A08 A09 A12
0307*00-23 75-147 225/45R17 K1a K46 K56 A16 A23 Lim
75-147 235/45R17 K1c K2b K46 K56 V17 S02
VW Passat 184 205/50R17 K1a K46 K56 M+S 0A1 A01 A02
3C 184 215/45R17 K46 K56 M+S T87 T88 T91 A04 A05 A07
e1*2001/116* 184 215/50R17 K1c K2b K46 K56 M+S A08 A09 A12
0307*00-23 184 225/45R17 K1a K46 K56 M+S A16 A23 Lim
184 235/45R17 K1c K2b K46 K56 V17 S02
VW Passat 77-155 205/50R17 A01 A90 K1a K2b T89 T93 0A1 A02 A04
3C, 3c 77-155 215/45R17 A33 T87 T91 A05 A07 A08
e1*2001/116* 77-155 215/50R17 A01 A12 K1a K2b K4i K6g T91 T95 A09 A16 A23
0307*24-.., 77-155 225/45R17 A01 A12 K1a K2b T91 T94 Car Lim V17
e1*2007/46*0502*.., 77-155 235/45R17 A01 A12 K1a K2b K4i K6g VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 A90 T89 T93 0A1 A02 A04
3C, 3c 77-155 215/45R17 A33 T87 T91 A05 A07 A08
e1*2001/116* 77-155 215/50R17 A01 A12 K4i K6g T91 T95 A09 A16 A23
0307*24-.., 77-155 225/45R17 A12 T91 T94 Car KMV Lim
e1*2007/46*0502*.., 77-155 235/45R17 A01 A12 K4i K6g V17 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 205/50R17 A33 M+S T89 T93 0A1 A02 A04
3C, 3c 103-155 205/55R17 A12 M+S T91 T95 A05 A07 A08
e1*2001/116*0307*..; 103-155 215/50R17 A01 A12 K6g M+S T91 T95 A09 A16 A23
e1*2007/46*0502*..; 103-155 225/45R17 A33 M+S T91 T94 A56 Car KMV
e1*2007/46*0547*.. 103-155 225/50R17 A01 A12 K6h K6w K8h S02
- mit Radhaus- Ver- 103-155 235/45R17 A01 A12 K6g
breiterungen 103-155 245/45R17 A01 A12 K6h K6w K8h
VW Passat CC / CC 100-220 205/50R17 A12 T89 T93 0A1 A02 A04
3CC 100-220 215/45R17 A90 T87 T91 A05 A07 A08
e1*2001/116*0468*.. 100-220 215/50R17 A12 A09 A16 A23
- incl. Modell 2012 100-220 225/45R17 A12 V17 S02
100-220 235/45R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 205/50R17 A01 K1a K46 K56 R37 T89 T93 0A1 A02 A04
3C 75-147 215/45R17 R37 T87 T88 T91 A05 A07 A08
e1*2001/116* 75-147 215/50R17 A01 K1c K2b K46 K56 T90 A09 A12 A16
0307*00-23 75-147 225/45R17 A01 K1a K2b K46 K56 T90 A23 Car V17
75-147 235/45R17 A01 K1c K2b K46 K56 S02
VW Passat Variant 184 205/50R17 A01 K1a K46 K56 M+S T93 0A1 A02 A04
3C 184 215/45R17 M+S T91 A05 A07 A08
e1*2001/116* 184 215/50R17 A01 K1c K2b K46 K56 M+S T91 A09 A12 A16
0307*00-23 184 225/45R17 A01 K1a K2b K46 K56 M+S T91 A23 Car S02
184 235/45R17 A01 K1c K2b K46 K56
VW Passat W8 202 205/50R17 M+S T93 0A1 A02 A04
3BS 202 215/45R17 M+S T91 A05 A07 A08
e1*98/14*0173*.., 202 225/45R17 T90 T91 T93 A09 A12 A16
e1*2001/116*0173*.. 202 235/45R17 A01 K1c K46 A23 B11 Car
Lim S02
VW Phaeton 165-246 235/55R17 A33 T99 142 0A1 A02 A04
3D, 3d 165-246 245/50R17 A01 A12 K1a 144 A05 A07 A08
e1*98/14*0189*..; A09 A16 A23
e1*2001/116*0189*..; B03 BnK Lim
DE*2007/46*0452*..; S02
e1*2007/46*0452*..
VW Scirocco 90-155 205/50R17 A31 0A1 A02 A04
13 90-155 215/45R17 A11 A05 A07 A08
e1*2001/116*0471*.. 90-155 215/50R17 A12 A09 A16 A23
90-162 205/50R17 A31 M+S A58 Cpe S02
90-162 215/45R17 A11 M+S
90-162 215/50R17 A12 M+S
90-162 225/45R17 A31
90-162 235/45R17 A12
VW Scirocco R 188-206 205/50R17 A33 M+S 0A1 A02 A04
13 188-206 215/45R17 A13 M+S A05 A07 A08
e1*2001/116*0471*.. 188-206 215/50R17 A12 M+S A09 A16 A23
188-206 225/45R17 A33 A58 Cpe S02
188-206 235/45R17 A12
VW Sharan 85-147 205/55R17 T95 144 0A1 A02 A04
7N 85-147 215/50R17 T95 144 A05 A07 A08
e1*2007/46*0401*..; 85-147 215/55R17 T94 T98 144 A09 A12 A16
e1*2007/46*0434*.. 85-147 225/50R17 T94 T98 144 A23 A57 S03
85-147 235/45R17 T93 T94 T97 144
85-147 245/45R17 T95 T99 144
VW Tiguan 81-155 215/60R17 A13 0A1 A02 A04
5N 81-155 225/55R17 A12 A05 A07 A08
e1*2001/116*0450*.., 81-155 235/55R17 A12 A09 A16 A23
e1*2007/46*0487*.. 81-155 245/50R17 A12 KMV S03
- incl. Facelift 2011 81-155 255/50R17 A12
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH
Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 215/60R17 A13 0A1 A02 A04
5N 81-155 225/55R17 A01 A12 K2b A05 A07 A08
e1*2001/116* 81-155 235/55R17 A01 A12 K1a K2b A09 A16 A23
0450*00-10; 81-155 245/50R17 A01 A12 K1c K2b S03
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2b
0487*00-01
VW Tiguan 81-155 215/60R17 A13 0A1 A02 A04
5N 81-155 225/55R17 A12 A05 A07 A08
e1*2001/116* 81-155 235/55R17 A01 A12 K1a K2b A09 A16 A23
0450*11-..; 81-155 245/50R17 A01 A12 K1c K2b S03
e1*2007/46*0487*02-.. 81-155 255/50R17 A01 A12 K1c K2b
- ab Facelift 2011
VW Touran 66-125 205/50R17 K1c K2b T89 T93 0A1 A01 A02
1T 66-125 215/45R17 K1c K2b T87 T91 A04 A05 A07
e1*2001/116* 66-125 225/45R17 K1c K2b A08 A09 A12
0211*00-22; A16 A23 A58
e1*2007/46* Npf V17 S02
0357*00-01
VW Touran 66-130 205/50R17 K1c K2b T89 T93 0A1 A01 A02
1T, 1t 66-130 215/45R17 K1a K2b T91 A04 A05 A07
e1*2001/116* 66-130 225/45R17 K1c K2b A08 A09 A12
0211*23-..; A16 A23 A58
e1*2007/46* Npf V17 S02
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH
Seite 11 von 18
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig.
Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der Hersteller zu
beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbe-
dingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausra-
gen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH
Seite 12 von 18
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit Bremsscheibendurch-
messer 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH

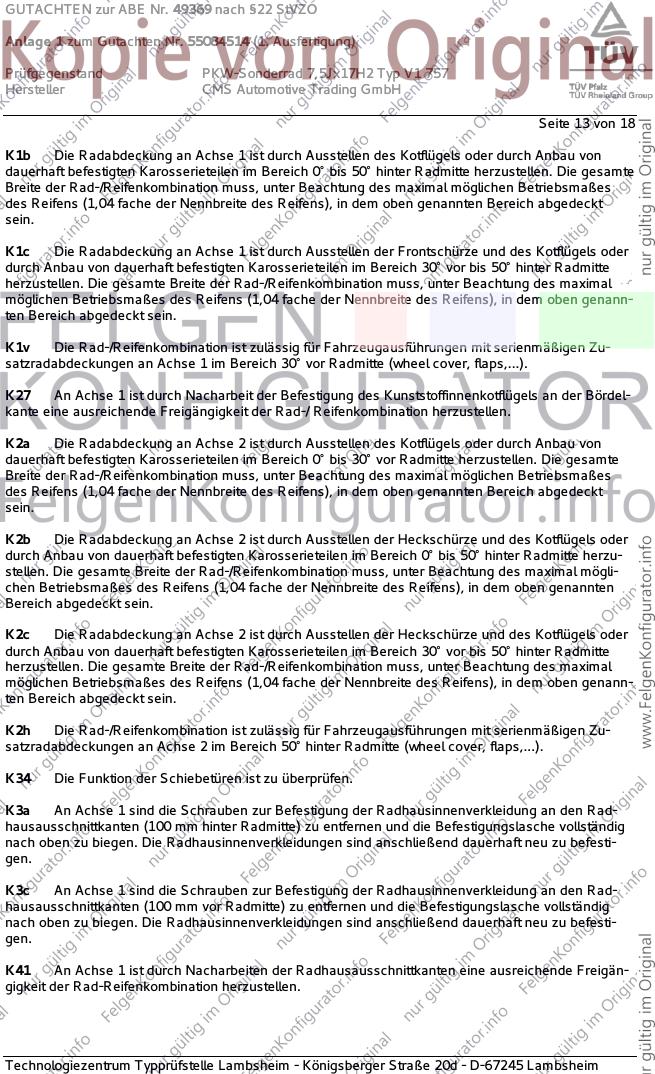

Seite 13 von 18
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

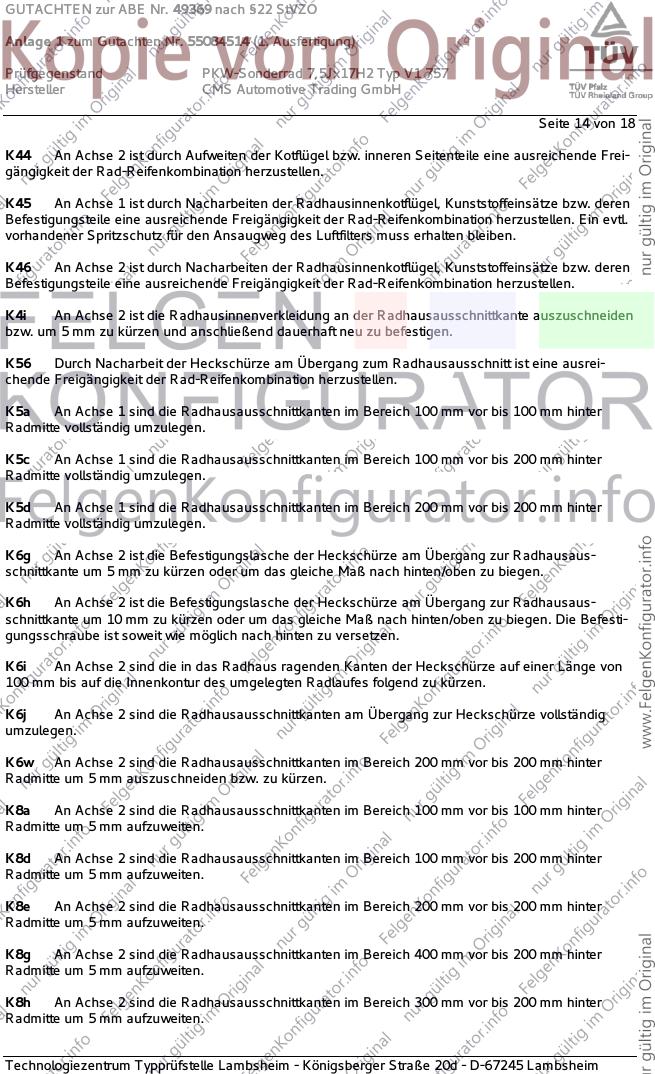

GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH
Seite 14 von 18
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH

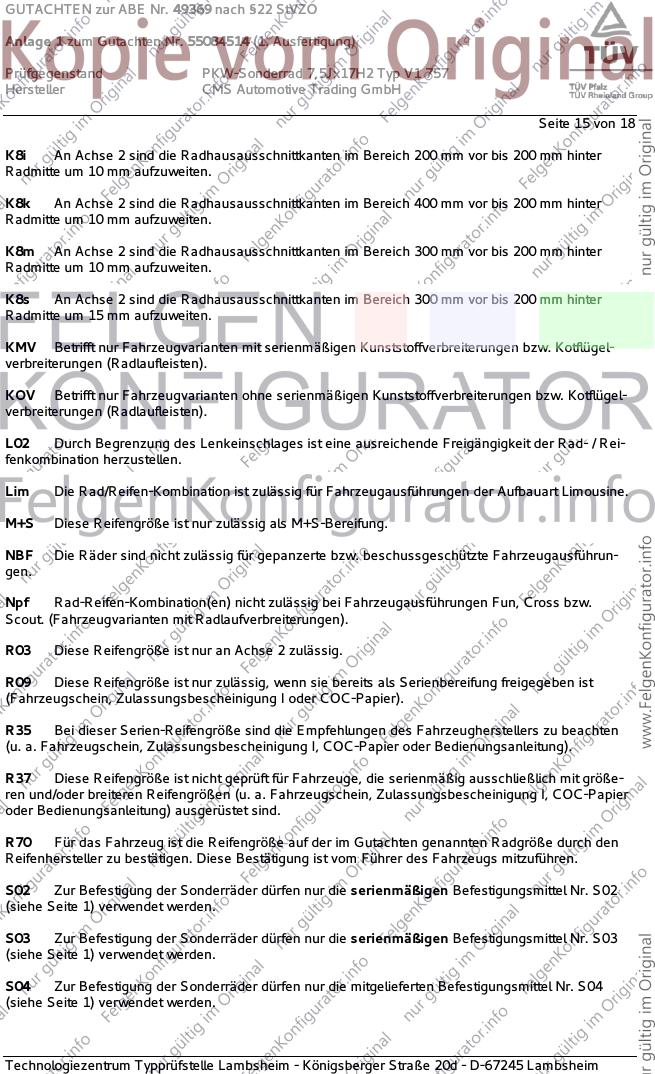

Seite 15 von 18
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH

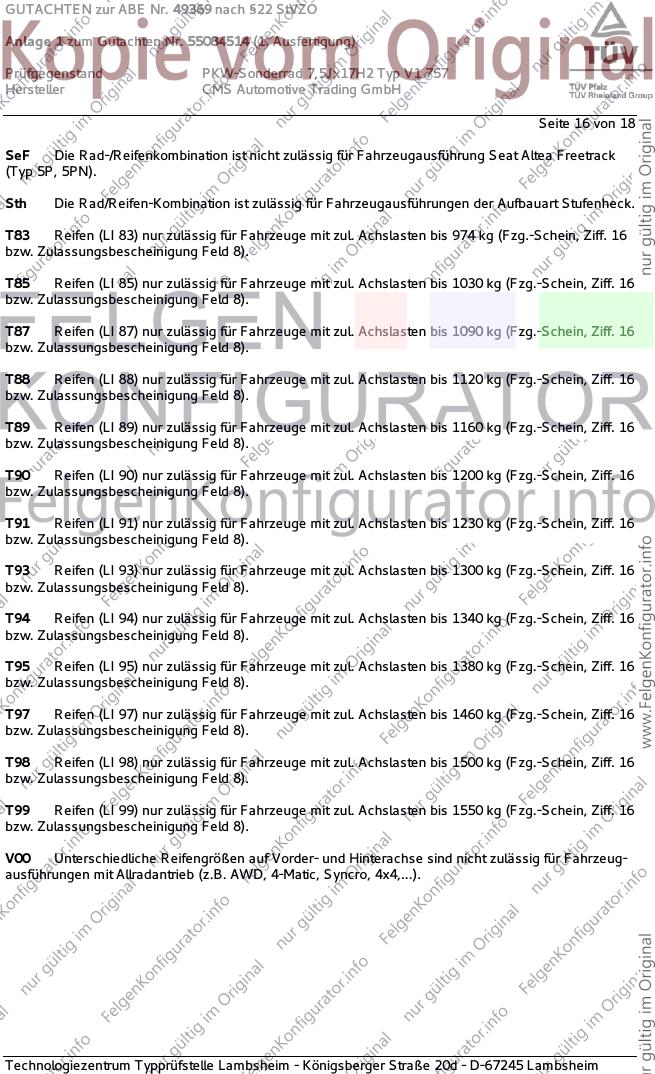

Seite 16 von 18
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH

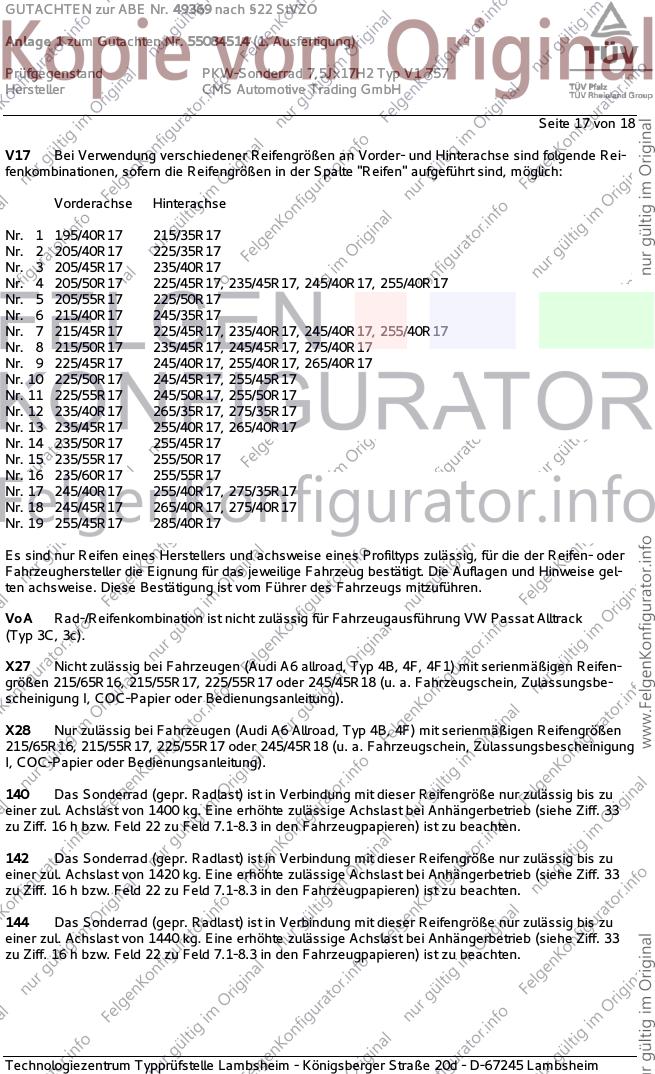

Seite 17 von 18
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49369 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55084514 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ V1 757
Hersteller CMS Automotive Trading GmbH

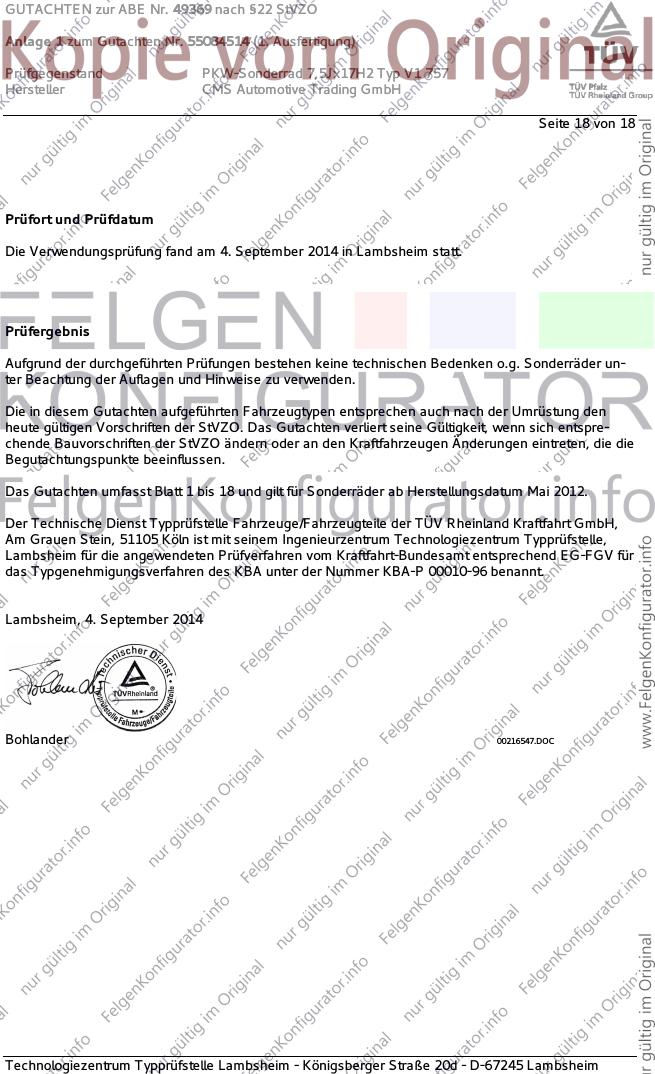

Seite 18 von 18
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. September 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Mai 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. September 2014
Bohlander 00216547.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
