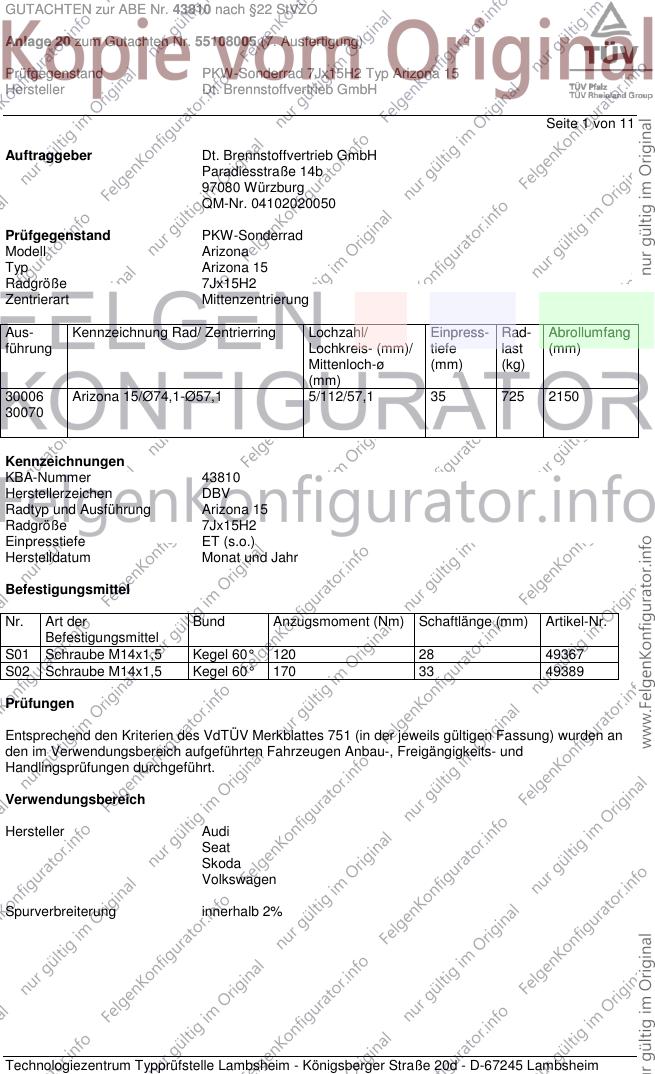

GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 11
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell Arizona
Typ Arizona 15
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
30006 Arizona 15/Ø74,1-Ø57,1 5/112/57,1 35 725 2150
30070
Kennzeichnungen
KBA-Nummer 43810
Herstellerzeichen DBV
Radtyp und Ausführung Arizona 15
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28 49367
S02 Schraube M14x1,5 Kegel 60° 170 33 49389
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

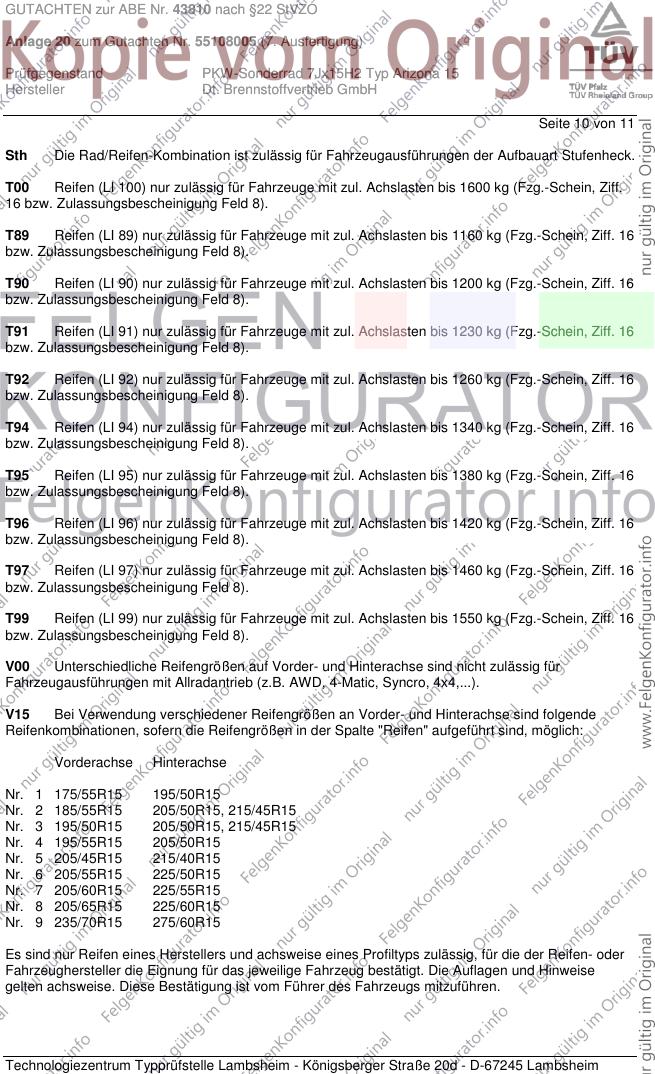

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

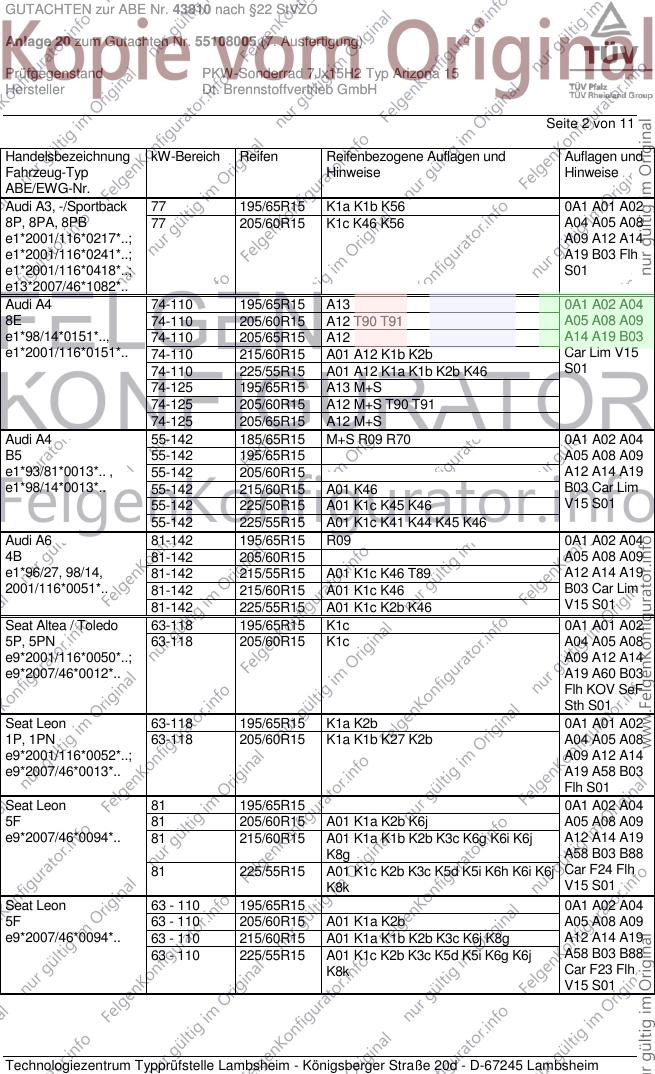

GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 77 195/65R15 K1a K1b K56 0A1 A01 A02
8P, 8PA, 8PB 77 205/60R15 K1c K46 K56 A04 A05 A08
e1*2001/116*0217*..; A09 A12 A14
e1*2001/116*0241*..; A19 B03 Flh
e1*2001/116*0418*..; S01
e13*2007/46*1082*..
Audi A4 74-110 195/65R15 A13 0A1 A02 A04
8E 74-110 205/60R15 A12 T90 T91 A05 A08 A09
e1*98/14*0151*.., 74-110 205/65R15 A12 A14 A19 B03
e1*2001/116*0151*.. 74-110 215/60R15 A01 A12 K1b K2b Car Lim V15
74-110 225/55R15 A01 A12 K1a K1b K2b K46 S01
74-125 195/65R15 A13 M+S
74-125 205/60R15 A12 M+S T90 T91
74-125 205/65R15 A12 M+S
Audi A4 55-142 185/65R15 M+S R09 R70 0A1 A02 A04
B5 55-142 195/65R15 A05 A08 A09
e1*93/81*0013*.. , 55-142 205/60R15 A12 A14 A19
e1*98/14*0013*.. 55-142 215/60R15 A01 K46 B03 Car Lim
55-142 225/50R15 A01 K1c K45 K46 V15 S01
55-142 225/55R15 A01 K1c K41 K44 K45 K46
Audi A6 81-142 195/65R15 R09 0A1 A02 A04
4B 81-142 205/60R15 A05 A08 A09
e1*96/27, 98/14, 81-142 215/55R15 A01 K1c K46 T89 A12 A14 A19
2001/116*0051*.. 81-142 215/60R15 A01 K1c K46 B03 Car Lim
81-142 225/55R15 A01 K1c K2b K46 V15 S01
Seat Altea / Toledo 63-118 195/65R15 K1c 0A1 A01 A02
5P, 5PN 63-118 205/60R15 K1c A04 A05 A08
e9*2001/116*0050*..; A09 A12 A14
e9*2007/46*0012*.. A19 A60 B03
Flh KOV SeF
Sth S01
Seat Leon 63-118 195/65R15 K1a K2b 0A1 A01 A02
1P, 1PN 63-118 205/60R15 K1a K1b K27 K2b A04 A05 A08
e9*2001/116*0052*..; A09 A12 A14
e9*2007/46*0013*.. A19 A58 B03
Flh S01
Seat Leon 81 195/65R15 0A1 A02 A04
5F 81 205/60R15 A01 K1a K2b K6j A05 A08 A09
e9*2007/46*0094*.. 81 215/60R15 A01 K1a K1b K2b K3c K6g K6i K6j A12 A14 A19
K8g A58 B03 B88
81 225/55R15 A01 K1c K2b K3c K5d K5i K6h K6i K6j Car F24 Flh
K8k V15 S01
Seat Leon 63 - 110 195/65R15 0A1 A02 A04
5F 63 - 110 205/60R15 A01 K1a K2b A05 A08 A09
e9*2007/46*0094*.. 63 - 110 215/60R15 A01 K1a K1b K2b K3c K6j K8g A12 A14 A19
63 - 110 225/55R15 A01 K1c K2b K3c K5d K5i K6g K6j A58 B03 B88
K8k Car F23 Flh
V15 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

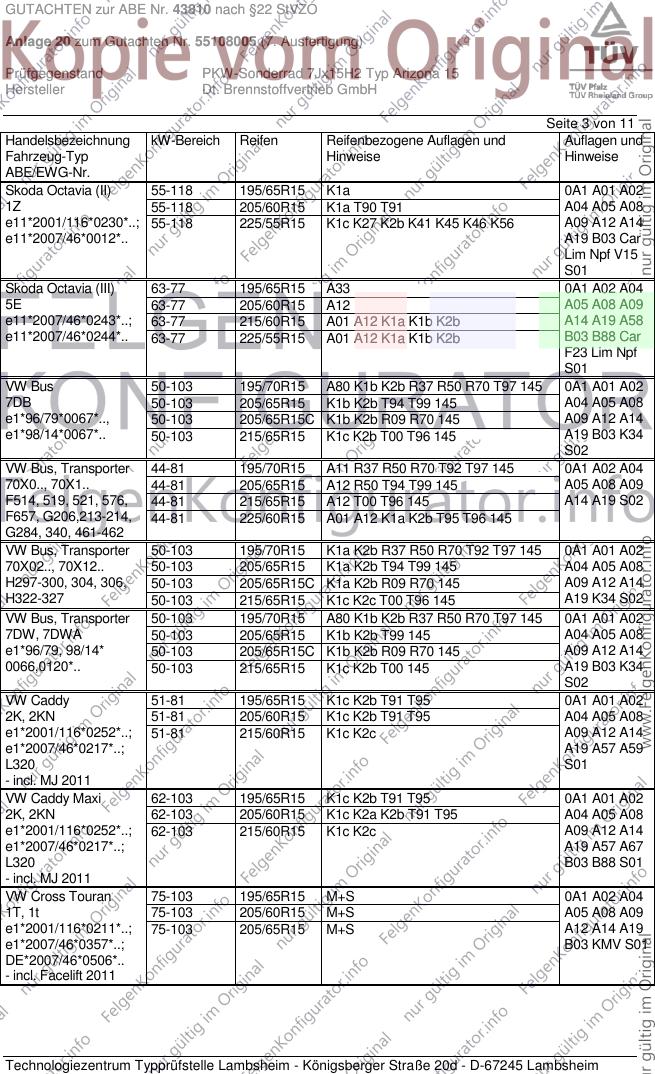

GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 55-118 195/65R15 K1a 0A1 A01 A02
1Z 55-118 205/60R15 K1a T90 T91 A04 A05 A08
e11*2001/116*0230*..; 55-118 225/55R15 K1c K27 K2b K41 K45 K46 K56 A09 A12 A14
e11*2007/46*0012*.. A19 B03 Car
Lim Npf V15
S01
Skoda Octavia (III) 63-77 195/65R15 A33 0A1 A02 A04
5E 63-77 205/60R15 A12 A05 A08 A09
e11*2007/46*0243*..; 63-77 215/60R15 A01 A12 K1a K1b K2b A14 A19 A58
e11*2007/46*0244*.. 63-77 225/55R15 A01 A12 K1a K1b K2b B03 B88 Car
F23 Lim Npf
S01
VW Bus 50-103 195/70R15 A80 K1b K2b R37 R50 R70 T97 145 0A1 A01 A02
7DB 50-103 205/65R15 K1b K2b T94 T99 145 A04 A05 A08
e1*96/79*0067*.., 50-103 205/65R15C K1b K2b R09 R70 145 A09 A12 A14
e1*98/14*0067*.. 50-103 215/65R15 K1c K2b T00 T96 145 A19 B03 K34
S02
VW Bus, Transporter 44-81 195/70R15 A11 R37 R50 R70 T92 T97 145 0A1 A02 A04
70X0.., 70X1.. 44-81 205/65R15 A12 R50 T94 T99 145 A05 A08 A09
F514, 519, 521, 576, 44-81 215/65R15 A12 T00 T96 145 A14 A19 S02
F657, G206,213-214, 44-81 225/60R15 A01 A12 K1a K2b T95 T96 145
G284, 340, 461-462
VW Bus, Transporter 50-103 195/70R15 K1a K2b R37 R50 R70 T92 T97 145 0A1 A01 A02
70X02.., 70X12.. 50-103 205/65R15 K1a K2b T94 T99 145 A04 A05 A08
H297-300, 304, 306, 50-103 205/65R15C K1a K2b R09 R70 145 A09 A12 A14
H322-327 50-103 215/65R15 K1c K2c T00 T96 145 A19 K34 S02
VW Bus, Transporter 50-103 195/70R15 A80 K1b K2b R37 R50 R70 T97 145 0A1 A01 A02
7DW, 7DWA 50-103 205/65R15 K1b K2b T99 145 A04 A05 A08
e1*96/79, 98/14* 50-103 205/65R15C K1b K2b R09 R70 145 A09 A12 A14
0066,0120*.. 50-103 215/65R15 K1c K2b T00 145 A19 B03 K34
S02
VW Caddy 51-81 195/65R15 K1c K2b T91 T95 0A1 A01 A02
2K, 2KN 51-81 205/60R15 K1c K2b T91 T95 A04 A05 A08
e1*2001/116*0252*..; 51-81 215/60R15 K1c K2c A09 A12 A14
e1*2007/46*0217*..; A19 A57 A59
L320 S01
- incl. MJ 2011
VW Caddy Maxi 62-103 195/65R15 K1c K2b T91 T95 0A1 A01 A02
2K, 2KN 62-103 205/60R15 K1c K2a K2b T91 T95 A04 A05 A08
e1*2001/116*0252*..; 62-103 215/60R15 K1c K2c A09 A12 A14
e1*2007/46*0217*..; A19 A57 A67
L320 B03 B88 S01
- incl. MJ 2011
VW Cross Touran 75-103 195/65R15 M+S 0A1 A02 A04
1T, 1t 75-103 205/60R15 M+S A05 A08 A09
e1*2001/116*0211*..; 75-103 205/65R15 M+S A12 A14 A19
e1*2007/46*0357*..; B03 KMV S01
DE*2007/46*0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

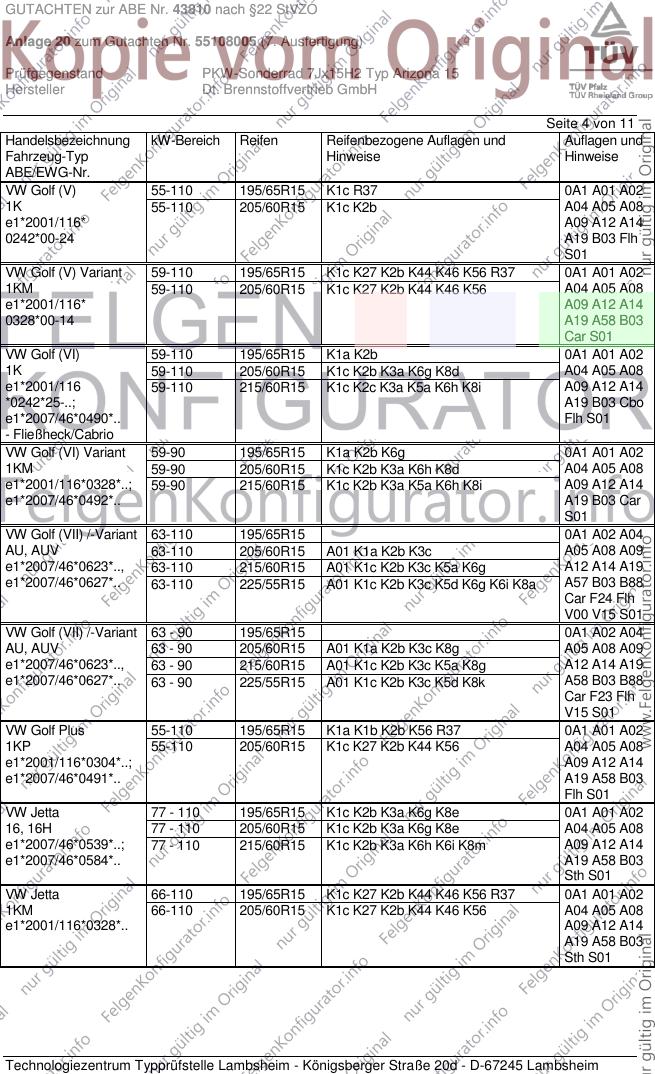

GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-110 195/65R15 K1c R37 0A1 A01 A02
1K 55-110 205/60R15 K1c K2b A04 A05 A08
e1*2001/116* A09 A12 A14
0242*00-24 A19 B03 Flh
S01
VW Golf (V) Variant 59-110 195/65R15 K1c K27 K2b K44 K46 K56 R37 0A1 A01 A02
1KM 59-110 205/60R15 K1c K27 K2b K44 K46 K56 A04 A05 A08
e1*2001/116* A09 A12 A14
0328*00-14 A19 A58 B03
Car S01
VW Golf (VI) 59-110 195/65R15 K1a K2b 0A1 A01 A02
1K 59-110 205/60R15 K1c K2b K3a K6g K8d A04 A05 A08
e1*2001/116 59-110 215/60R15 K1c K2c K3a K5a K6h K8i A09 A12 A14
*0242*25-..; A19 B03 Cbo
e1*2007/46*0490*.. Flh S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-90 195/65R15 K1a K2b K6g 0A1 A01 A02
1KM 59-90 205/60R15 K1c K2b K3a K6h K8d A04 A05 A08
e1*2001/116*0328*..; 59-90 215/60R15 K1c K2b K3a K5a K6h K8i A09 A12 A14
e1*2007/46*0492*.. A19 B03 Car
S01
VW Golf (VII) /-Variant 63-110 195/65R15 0A1 A02 A04
AU, AUV 63-110 205/60R15 A01 K1a K2b K3c A05 A08 A09
e1*2007/46*0623*.., 63-110 215/60R15 A01 K1c K2b K3c K5a K6g A12 A14 A19
e1*2007/46*0627*.. 63-110 225/55R15 A01 K1c K2b K3c K5d K6g K6i K8a A57 B03 B88
Car F24 Flh
V00 V15 S01
VW Golf (VII) /-Variant 63 - 90 195/65R15 0A1 A02 A04
AU, AUV 63 - 90 205/60R15 A01 K1a K2b K3c K8g A05 A08 A09
e1*2007/46*0623*.., 63 - 90 215/60R15 A01 K1c K2b K3c K5a K8g A12 A14 A19
e1*2007/46*0627*.. 63 - 90 225/55R15 A01 K1c K2b K3c K5d K8k A58 B03 B88
Car F23 Flh
V15 S01
VW Golf Plus 55-110 195/65R15 K1a K1b K2b K56 R37 0A1 A01 A02
1KP 55-110 205/60R15 K1c K27 K2b K44 K56 A04 A05 A08
e1*2001/116*0304*..; A09 A12 A14
e1*2007/46*0491*.. A19 A58 B03
Flh S01
VW Jetta 77 - 110 195/65R15 K1c K2b K3a K6g K8e 0A1 A01 A02
16, 16H 77 - 110 205/60R15 K1c K2b K3a K6g K8e A04 A05 A08
e1*2007/46*0539*..; 77 - 110 215/60R15 K1c K2b K3a K6h K6i K8m A09 A12 A14
e1*2007/46*0584*.. A19 A58 B03
Sth S01
VW Jetta 66-110 195/65R15 K1c K27 K2b K44 K46 K56 R37 0A1 A01 A02
1KM 66-110 205/60R15 K1c K27 K2b K44 K46 K56 A04 A05 A08
e1*2001/116*0328*.. A09 A12 A14
A19 A58 B03
Sth S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 66-142 195/65R15 0A1 A02 A04
3B 66-142 205/60R15 A05 A08 A09
e1*95/54*0043*.., 66-142 215/55R15 A01 K1c K2b K46 T89 A12 A14 A19
e1*98/14*0043*.. 66-142 215/60R15 A01 K1c K2b K46 B03 Car Lim
66-142 225/55R15 A01 K1c K2b K46 V15 S01
VW Passat 74-110 195/65R15 R09 0A1 A02 A04
3BG 74-110 195/65R15 M+S A05 A08 A09
e1*98/14*0157*.., 74-110 205/60R15 A12 A14 A19
e1*2001/116*0157*.. 74-110 215/55R15 T89 B03 Car Lim
74-110 215/60R15 A01 K45 V15 S01
74-110 225/55R15 A01 K45 K46
VW Touran 66-110 195/65R15 K1c K2b 0A1 A01 A02
1T 66-110 205/60R15 K1c K2b A04 A05 A08
e1*2001/116* A09 A12 A14
0211*00-22; A19 A58 B03
e1*2007/46* Npf S01
0357*00-01
VW Touran 66-103 195/65R15 K1a K2b 0A1 A01 A02
1T, 1t 66-103 205/60R15 K1c K2b A04 A05 A08
e1*2001/116* A09 A12 A14
0211*23-..; A19 A58 B03
e1*2007/46* Npf S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

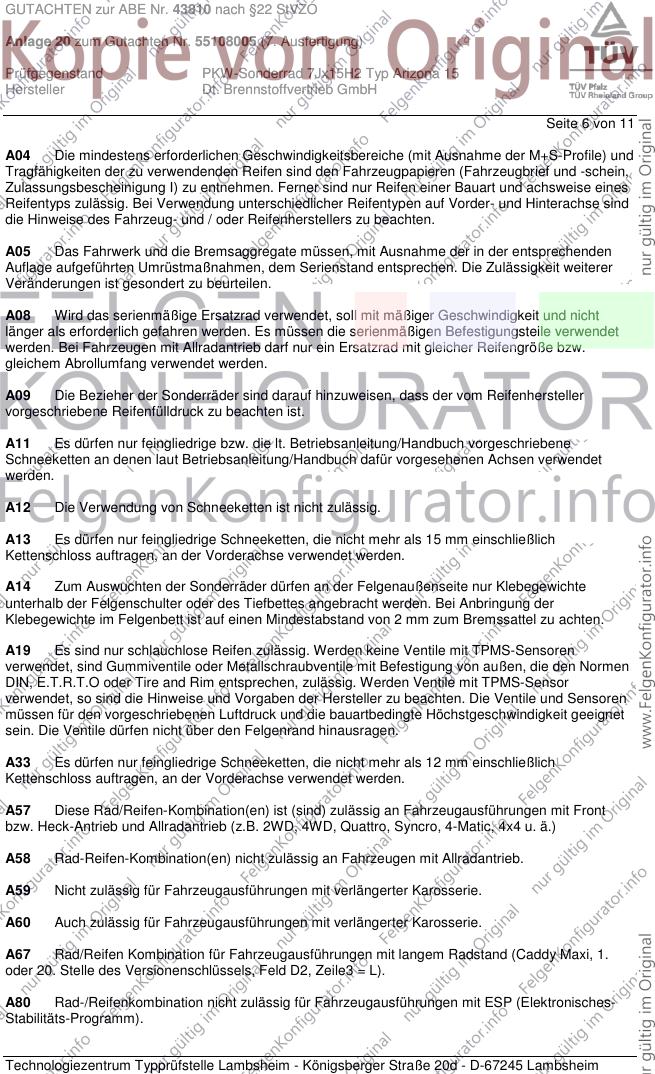

GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 11
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A80 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit ESP (Elektronisches-
Stabilitäts-Programm).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 7 von 11
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B88 Räder nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

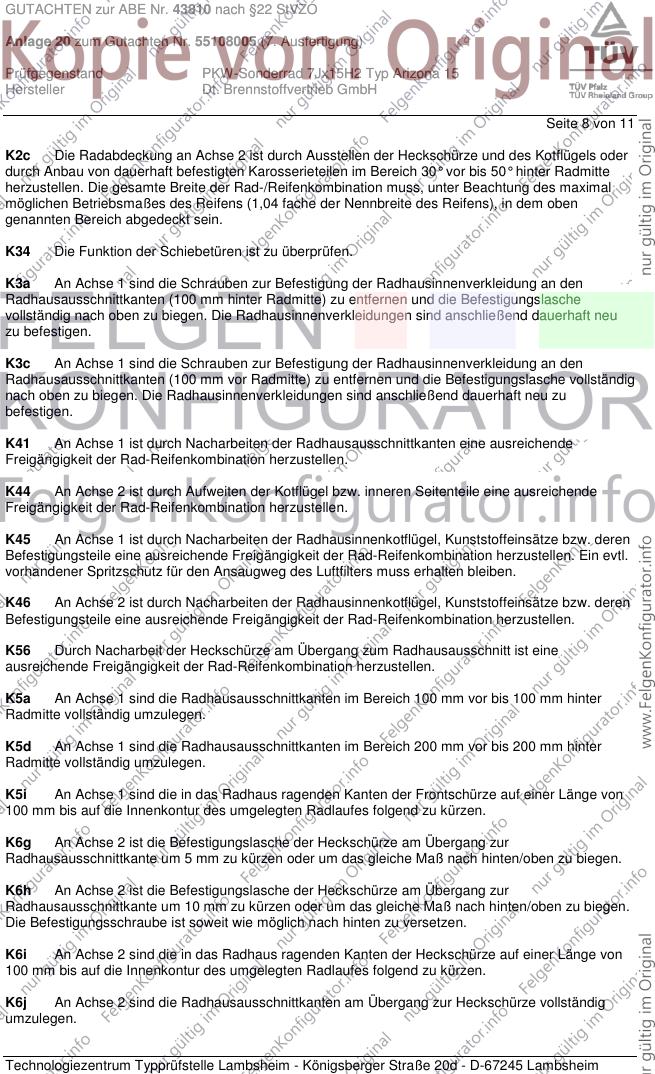

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 8 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.

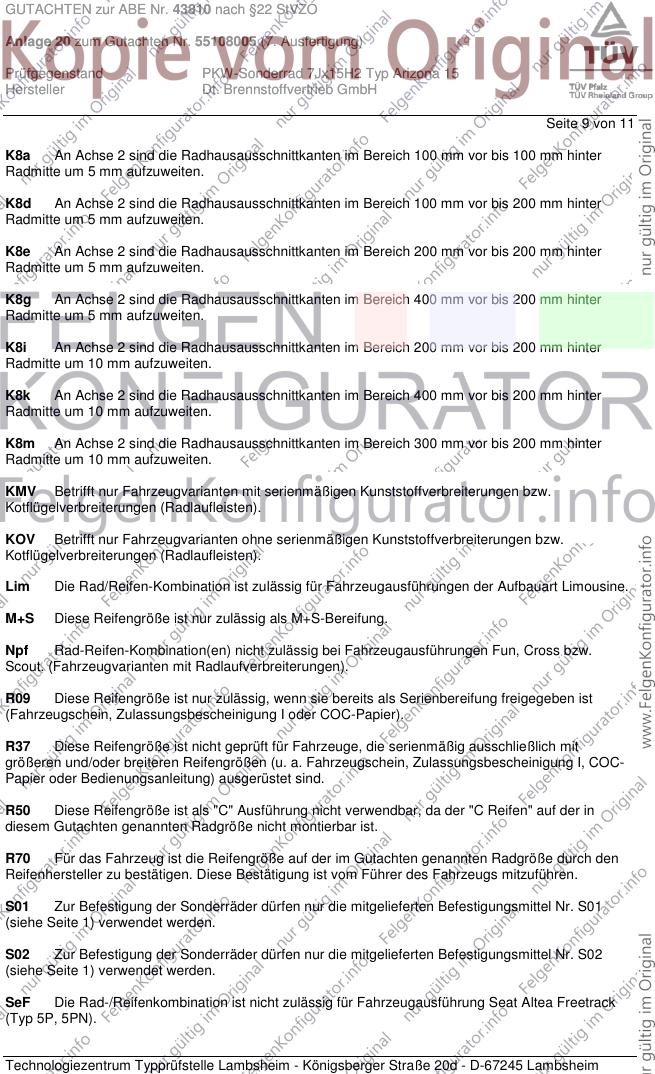

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 9 von 11
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 10 von 11
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 43810 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55108005 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ Arizona 15
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2005.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Juni 2014
Schmidt 00212750.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
