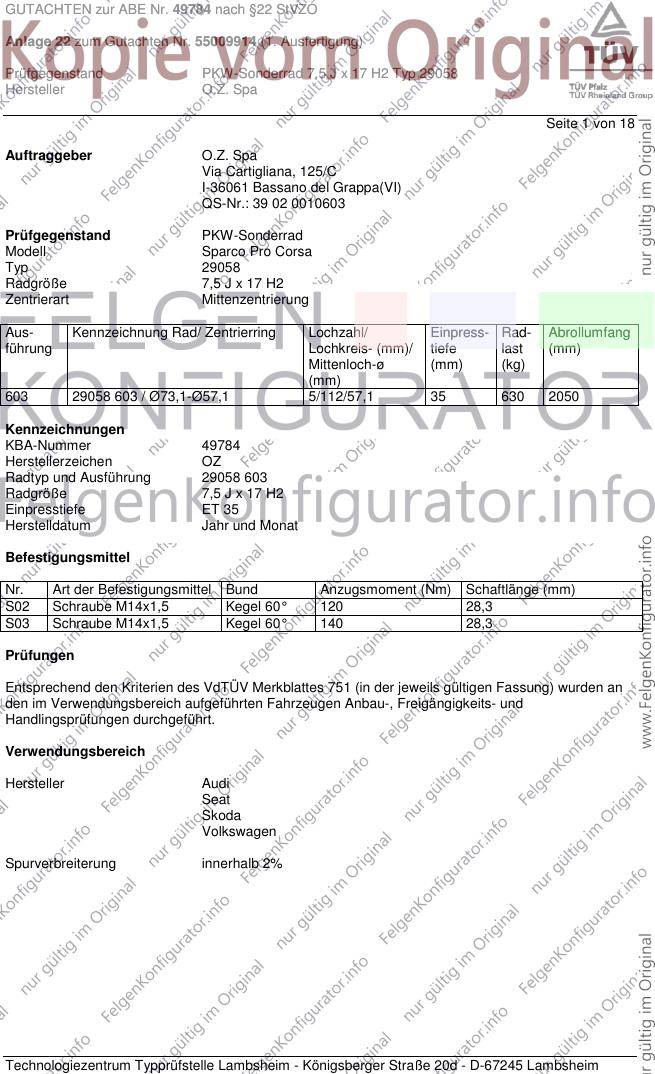

GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa
Seite 1 von 18
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Sparco Pro Corsa
Typ 29058
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
603 29058 603 / Ø73,1-Ø57,1 5/112/57,1 35 630 2050
Kennzeichnungen
KBA-Nummer 49784
Herstellerzeichen OZ
Radtyp und Ausführung 29058 603
Radgröße 7,5 J x 17 H2
Einpresstiefe ET 35
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/50R17 K1c K2b K46 K56 R37 0A1 A01 A02
8P 75-147 215/45R17 K1c K2b K46 K56 R37 T87 T88 A04 A05 A08
e1*2001/116*0456*.. 75-147 225/45R17 K1c K2b K46 K56 A09 A12 A15
75-147 235/45R17 K1c K2b K46 K56 A21 A58 Cbo
V17 S02
Audi A3, -/Sportback 184-195 205/50R17 K1c K2b K46 K56 M+S 0A1 A01 A02
8P, 8PA 184-195 215/45R17 K1c K2b K46 K56 M+S T88 T91 A04 A05 A08
e1*2001/116*0217*.., 184-195 225/45R17 K1c K2b K46 K56 A09 A12 A15
e1*2001/116*0418*.. 184-195 235/45R17 K1c K2b K46 K56 A21 B03 Flh
S02
Audi A3, -/Sportback 66-147 205/50R17 K1c K2b K46 K56 R37 0A1 A01 A02
8P, 8PA, 8PB 66-147 215/45R17 K1c K2b K46 K56 R37 T87 T88 A04 A05 A08
e1*2001/116*0217*..; 66-147 225/45R17 K1c K2b K46 K56 A09 A12 A15
e1*2001/116*0241*..; 66-147 235/45R17 K1c K2b K46 K56 A21 Flh V17
e1*2001/116*0418*..; S02
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 K1c K2b K3a K4i K5d K6g K8h 0A1 A01 A02
8V 77-135 215/45R17 K1a K2b K3a K6g K8h A04 A05 A08
e1*2007/46*0607*.. 77-135 225/45R17 K1c K2b K3a K4i K5d K6g K8h A09 A12 A15
77-135 235/45R17 K1c K2b K3a K4i K5d K6h K8m A21 A57 F24
Flh V00 V17
S02
Audi A4 74-140 205/50R17 R37 T89 T93 0A1 A02 A04
8E 74-188 205/50R17 M+S T89 T93 A05 A08 A09
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 A12 A15 A21
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91 Car Lim V17
74-188 235/45R17 A01 K1a K1b K2b S02
Audi A4 55-169 205/50R17 A01 K1c K46 0A1 A02 A04
B5 55-169 215/45R17 T87 T88 T91 A05 A08 A09
e1*93/81*0013*.. , 55-169 235/45R17 A01 G01 K1c K2b K44 K46 K56 A12 A15 A21
e1*98/14*0013*.. 55-169 245/35R17 A01 K1c K2b K44 K56 L02 R70 Au7 Car Lim
55-169 225/45R17 A01 K1c K2b K46 V17 S02
55-169 235/40R17 A01 K1c K2b K44 K46 K56 R70
55-169 245/40R17 A01 K2b K44 K46 K56 R03 R70
Audi A4 162 205/50R17 M+S T89 T93 0A1 A02 A04
QB6 162 215/45R17 R37 T88 T91 A05 A08 A09
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A12 A15 A21
162 235/45R17 A01 K1a K1b K2b Car Cbo Lim
V17 S02
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 0A1 A02 A04
8H 96-188 205/50R17 M+S T89 T93 A05 A08 A09
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 A12 A15 A21
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93 Cbo V17 S02
96-188 235/45R17 A01 K1a K2b
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 0A1 A02 A04
8E,8H,QB6 253 225/45R17 M+S T91 T93 A05 A08 A09
e1*98/14,2001/116* A12 A15 A21
0151,0177,0243*.. Car Cbo Lim
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

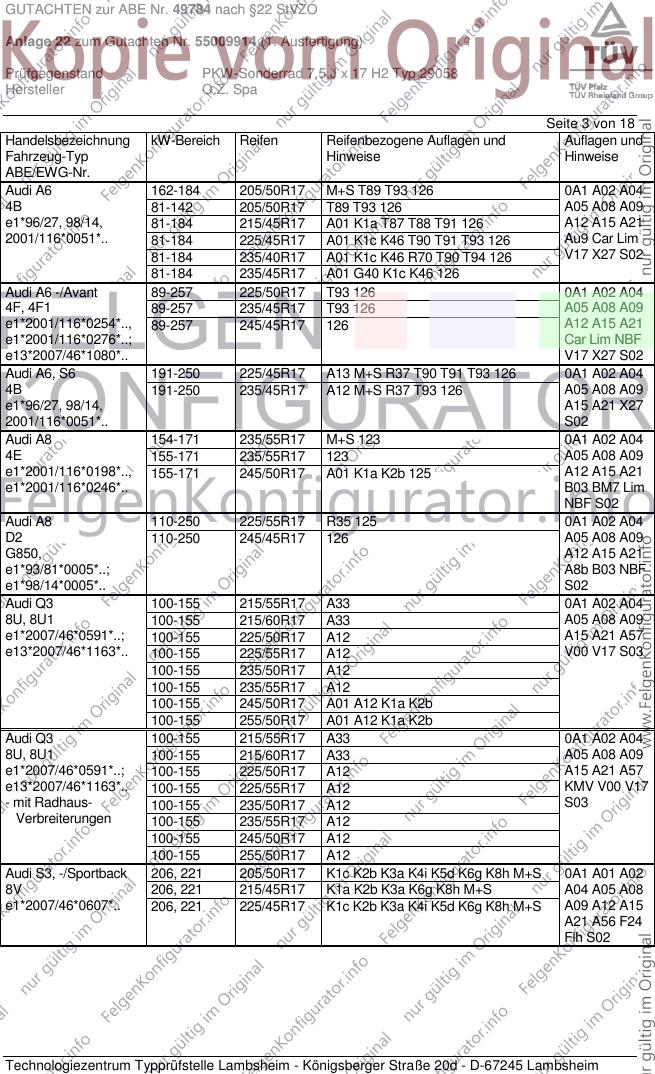

GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 162-184 205/50R17 M+S T89 T93 126 0A1 A02 A04
4B 81-142 205/50R17 T89 T93 126 A05 A08 A09
e1*96/27, 98/14, 81-184 215/45R17 A01 K1a T87 T88 T91 126 A12 A15 A21
2001/116*0051*.. 81-184 225/45R17 A01 K1c K46 T90 T91 T93 126 Au9 Car Lim
81-184 235/40R17 A01 K1c K46 R70 T90 T94 126 V17 X27 S02
81-184 235/45R17 A01 G40 K1c K46 126
Audi A6 -/Avant 89-257 225/50R17 T93 126 0A1 A02 A04
4F, 4F1 89-257 235/45R17 T93 126 A05 A08 A09
e1*2001/116*0254*.., 89-257 245/45R17 126 A12 A15 A21
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. V17 X27 S02
Audi A6, S6 191-250 225/45R17 A13 M+S R37 T90 T91 T93 126 0A1 A02 A04
4B 191-250 235/45R17 A12 M+S R37 T93 126 A05 A08 A09
e1*96/27, 98/14, A15 A21 X27
2001/116*0051*.. S02
Audi A8 154-171 235/55R17 M+S 123 0A1 A02 A04
4E 155-171 235/55R17 123 A05 A08 A09
e1*2001/116*0198*.., 155-171 245/50R17 A01 K1a K2b 125 A12 A15 A21
e1*2001/116*0246*.. B03 BM7 Lim
NBF S02
Audi A8 110-250 225/55R17 R35 125 0A1 A02 A04
D2 110-250 245/45R17 126 A05 A08 A09
G850, A12 A15 A21
e1*93/81*0005*..; A8b B03 NBF
e1*98/14*0005*.. S02
Audi Q3 100-155 215/55R17 A33 0A1 A02 A04
8U, 8U1 100-155 215/60R17 A33 A05 A08 A09
e1*2007/46*0591*..; 100-155 225/50R17 A12 A15 A21 A57
e13*2007/46*1163*.. 100-155 225/55R17 A12 V00 V17 S03
100-155 235/50R17 A12
100-155 235/55R17 A12
100-155 245/50R17 A01 A12 K1a K2b
100-155 255/50R17 A01 A12 K1a K2b
Audi Q3 100-155 215/55R17 A33 0A1 A02 A04
8U, 8U1 100-155 215/60R17 A33 A05 A08 A09
e1*2007/46*0591*..; 100-155 225/50R17 A12 A15 A21 A57
e13*2007/46*1163*.. 100-155 225/55R17 A12 KMV V00 V17
- mit Radhaus- 100-155 235/50R17 A12 S03
Verbreiterungen 100-155 235/55R17 A12
100-155 245/50R17 A12
100-155 255/50R17 A12
Audi S3, -/Sportback 206, 221 205/50R17 K1c K2b K3a K4i K5d K6g K8h M+S 0A1 A01 A02
8V 206, 221 215/45R17 K1a K2b K3a K6g K8h M+S A04 A05 A08
e1*2007/46*0607*.. 206, 221 225/45R17 K1c K2b K3a K4i K5d K6g K8h M+S A09 A12 A15
A21 A56 F24
Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

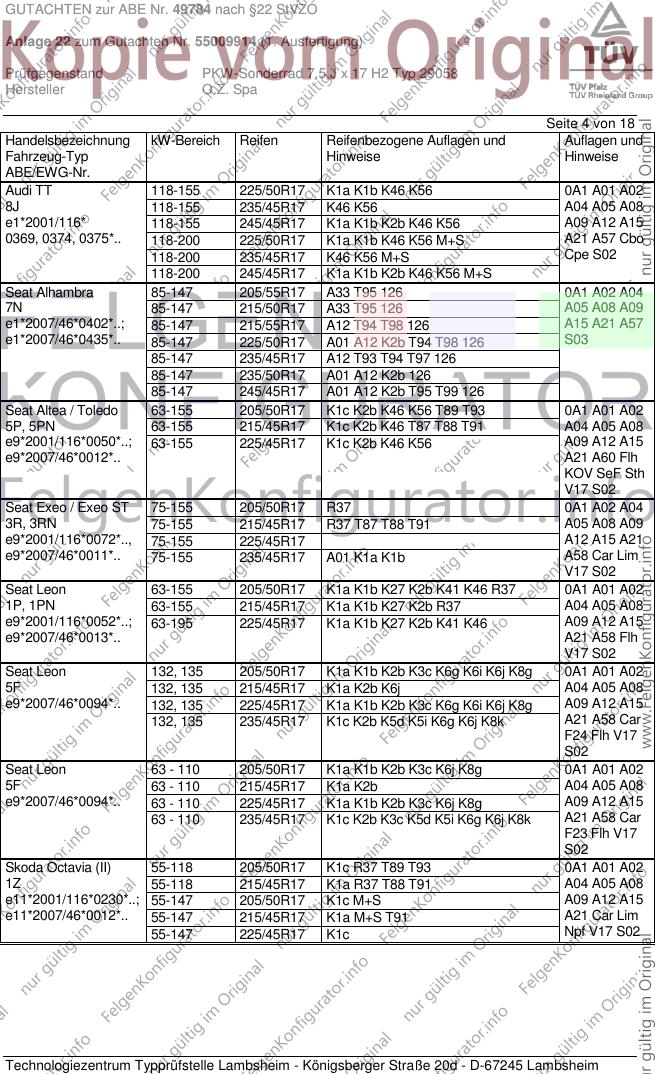

GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 118-155 225/50R17 K1a K1b K46 K56 0A1 A01 A02
8J 118-155 235/45R17 K46 K56 A04 A05 A08
e1*2001/116* 118-155 245/45R17 K1a K1b K2b K46 K56 A09 A12 A15
0369, 0374, 0375*.. 118-200 225/50R17 K1a K1b K46 K56 M+S A21 A57 Cbo
118-200 235/45R17 K46 K56 M+S Cpe S02
118-200 245/45R17 K1a K1b K2b K46 K56 M+S
Seat Alhambra 85-147 205/55R17 A33 T95 126 0A1 A02 A04
7N 85-147 215/50R17 A33 T95 126 A05 A08 A09
e1*2007/46*0402*..; 85-147 215/55R17 A12 T94 T98 126 A15 A21 A57
e1*2007/46*0435*.. 85-147 225/50R17 A01 A12 K2b T94 T98 126 S03
85-147 235/45R17 A12 T93 T94 T97 126
85-147 235/50R17 A01 A12 K2b 126
85-147 245/45R17 A01 A12 K2b T95 T99 126
Seat Altea / Toledo 63-155 205/50R17 K1c K2b K46 K56 T89 T93 0A1 A01 A02
5P, 5PN 63-155 215/45R17 K1c K2b K46 T87 T88 T91 A04 A05 A08
e9*2001/116*0050*..; 63-155 225/45R17 K1c K2b K46 K56 A09 A12 A15
e9*2007/46*0012*.. A21 A60 Flh
KOV SeF Sth
V17 S02
Seat Exeo / Exeo ST 75-155 205/50R17 R37 0A1 A02 A04
3R, 3RN 75-155 215/45R17 R37 T87 T88 T91 A05 A08 A09
e9*2001/116*0072*.., 75-155 225/45R17 A12 A15 A21
e9*2007/46*0011*.. 75-155 235/45R17 A01 K1a K1b A58 Car Lim
V17 S02
Seat Leon 63-155 205/50R17 K1a K1b K27 K2b K41 K46 R37 0A1 A01 A02
1P, 1PN 63-155 215/45R17 K1a K1b K27 K2b R37 A04 A05 A08
e9*2001/116*0052*..; 63-195 225/45R17 K1a K1b K27 K2b K41 K46 A09 A12 A15
e9*2007/46*0013*.. A21 A58 Flh
V17 S02
Seat Leon 132, 135 205/50R17 K1a K1b K2b K3c K6g K6i K6j K8g 0A1 A01 A02
5F 132, 135 215/45R17 K1a K2b K6j A04 A05 A08
e9*2007/46*0094*.. 132, 135 225/45R17 K1a K1b K2b K3c K6g K6i K6j K8g A09 A12 A15
132, 135 235/45R17 K1c K2b K5d K5i K6g K6j K8k A21 A58 Car
F24 Flh V17
S02
Seat Leon 63 - 110 205/50R17 K1a K1b K2b K3c K6j K8g 0A1 A01 A02
5F 63 - 110 215/45R17 K1a K2b A04 A05 A08
e9*2007/46*0094*.. 63 - 110 225/45R17 K1a K1b K2b K3c K6j K8g A09 A12 A15
63 - 110 235/45R17 K1c K2b K3c K5d K5i K6g K6j K8k A21 A58 Car
F23 Flh V17
S02
Skoda Octavia (II) 55-118 205/50R17 K1c R37 T89 T93 0A1 A01 A02
1Z 55-118 215/45R17 K1a R37 T88 T91 A04 A05 A08
e11*2001/116*0230*..; 55-147 205/50R17 K1c M+S A09 A12 A15
e11*2007/46*0012*.. 55-147 215/45R17 K1a M+S T91 A21 Car Lim
55-147 225/45R17 K1c Npf V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

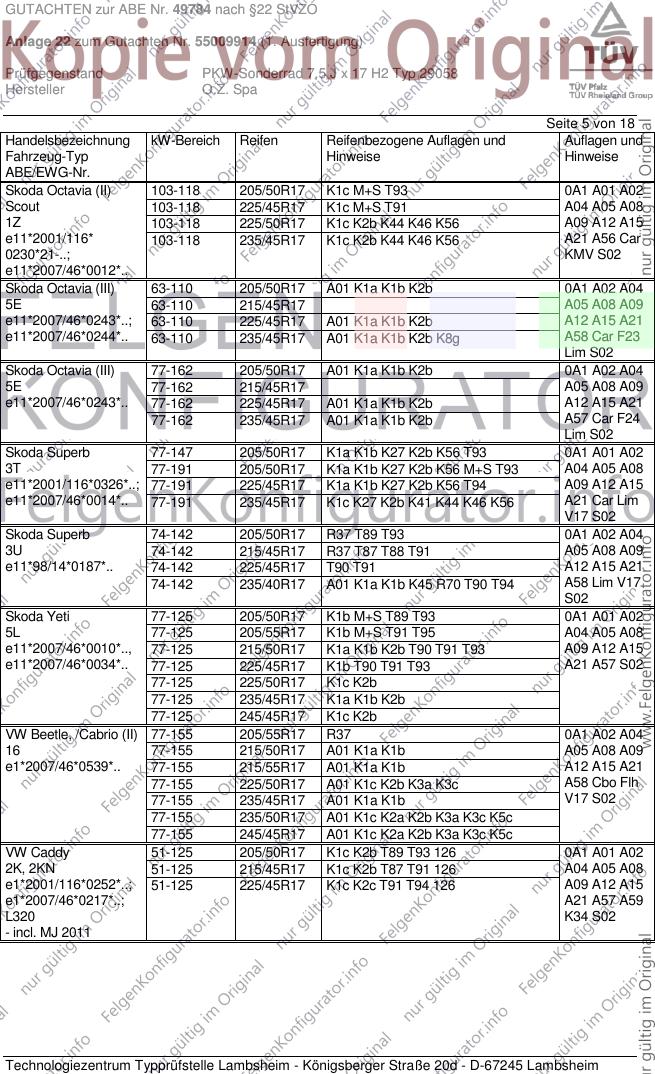

GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 103-118 205/50R17 K1c M+S T93 0A1 A01 A02
Scout 103-118 225/45R17 K1c M+S T91 A04 A05 A08
1Z 103-118 225/50R17 K1c K2b K44 K46 K56 A09 A12 A15
e11*2001/116* 103-118 235/45R17 K1c K2b K44 K46 K56 A21 A56 Car
0230*21-..; KMV S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 A01 K1a K1b K2b 0A1 A02 A04
5E 63-110 215/45R17 A05 A08 A09
e11*2007/46*0243*..; 63-110 225/45R17 A01 K1a K1b K2b A12 A15 A21
e11*2007/46*0244*.. 63-110 235/45R17 A01 K1a K1b K2b K8g A58 Car F23
Lim S02
Skoda Octavia (III) 77-162 205/50R17 A01 K1a K1b K2b 0A1 A02 A04
5E 77-162 215/45R17 A05 A08 A09
e11*2007/46*0243*.. 77-162 225/45R17 A01 K1a K1b K2b A12 A15 A21
77-162 235/45R17 A01 K1a K1b K2b A57 Car F24
Lim S02
Skoda Superb 77-147 205/50R17 K1a K1b K27 K2b K56 T93 0A1 A01 A02
3T 77-191 205/50R17 K1a K1b K27 K2b K56 M+S T93 A04 A05 A08
e11*2001/116*0326*..; 77-191 225/45R17 K1a K1b K27 K2b K56 T94 A09 A12 A15
e11*2007/46*0014*.. 77-191 235/45R17 K1c K27 K2b K41 K44 K46 K56 A21 Car Lim
V17 S02
Skoda Superb 74-142 205/50R17 R37 T89 T93 0A1 A02 A04
3U 74-142 215/45R17 R37 T87 T88 T91 A05 A08 A09
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 A12 A15 A21
74-142 235/40R17 A01 K1a K1b K45 R70 T90 T94 A58 Lim V17
S02
Skoda Yeti 77-125 205/50R17 K1b M+S T89 T93 0A1 A01 A02
5L 77-125 205/55R17 K1b M+S T91 T95 A04 A05 A08
e11*2007/46*0010*.., 77-125 215/50R17 K1a K1b K2b T90 T91 T93 A09 A12 A15
e11*2007/46*0034*.. 77-125 225/45R17 K1b T90 T91 T93 A21 A57 S02
77-125 225/50R17 K1c K2b
77-125 235/45R17 K1a K1b K2b
77-125 245/45R17 K1c K2b
VW Beetle, /Cabrio (II) 77-155 205/55R17 R37 0A1 A02 A04
16 77-155 215/50R17 A01 K1a K1b A05 A08 A09
e1*2007/46*0539*.. 77-155 215/55R17 A01 K1a K1b A12 A15 A21
77-155 225/50R17 A01 K1c K2b K3a K3c A58 Cbo Flh
77-155 235/45R17 A01 K1a K1b V17 S02
77-155 235/50R17 A01 K1c K2a K2b K3a K3c K5c
77-155 245/45R17 A01 K1c K2a K2b K3a K3c K5c
VW Caddy 51-125 205/50R17 K1c K2b T89 T93 126 0A1 A01 A02
2K, 2KN 51-125 215/45R17 K1c K2b T87 T91 126 A04 A05 A08
e1*2001/116*0252*..; 51-125 225/45R17 K1c K2c T91 T94 126 A09 A12 A15
e1*2007/46*0217*..; A21 A57 A59
L320 K34 S02
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy Maxi 62-125 205/50R17 K1c K2c T89 T93 126 0A1 A01 A02
2K, 2KN 62-125 215/45R17 K1c K2a K2b T87 T91 126 A04 A05 A08
e1*2001/116*0252*..; 62-125 225/45R17 K1c K2c T91 T94 126 A09 A12 A15
e1*2007/46*0217*..; A21 A57 A67
L320 K34 S02
- incl. MJ 2011
VW Cross Touran 75-130 205/50R17 K1a M+S T89 T93 0A1 A01 A02
1T, 1t 75-130 215/50R17 K1a M+S A04 A05 A08
e1*2001/116*0211*..; 75-130 225/45R17 K1a M+S A09 A12 A15
e1*2007/46*0357*..; 75-130 235/45R17 K1a M+S A21 KMV V17
DE*2007/46*0506*.. S02
- incl. Facelift 2011
VW EOS 85-184 205/50R17 A01 K2b K46 K56 R37 0A1 A02 A04
1F 85-184 215/45R17 R37 T87 T88 A05 A08 A09
e1*2001/116*0349*.. 85-184 215/50R17 A01 K1a K2b K46 K56 A12 A15 A21
- incl. Facelift 2011 85-184 225/45R17 A01 K2b K46 K56 A58 Cbo V17
85-191 205/50R17 A01 K2b K46 K56 M+S S02
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 A01 K1a K2b K46 K56 M+S
85-191 225/45R17 A01 K2b K46 K56 M+S
85-191 235/45R17 A01 K1a K2b K46 K56
VW Golf (V) 55-169 205/50R17 K1c K2b K46 K56 R37 0A1 A01 A02
1K 55-169 215/45R17 K1c K2b R37 T87 T88 A04 A05 A08
e1*2001/116* 55-184 205/50R17 K1c K2b K46 K56 M+S A09 A12 A15
0242*00-24 55-184 215/45R17 K1c K2b M+S T87 T88 A21 Flh V17
55-184 225/45R17 K1c K2b K46 K56 S02
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2c K41 K44 K46 K56 0A1 A01 A02
1KM 59-147 215/45R17 K1c K27 K2b K44 K46 K56 A04 A05 A08
e1*2001/116* 59-147 225/45R17 K1c K27 K2c K41 K44 K46 K56 A09 A12 A15
0328*00-14 A21 A58 Car
S02
VW Golf (VI) 59-173 205/50R17 K1c K2c K3a K6h K8i 0A1 A01 A02
1K 59-173 215/45R17 K1c K2b K3a K6g K8d T87 T91 A04 A05 A08
e1*2001/116 59-173 225/45R17 K1c K2c K3a K6h K8i A09 A12 A15
*0242*25-..; 59-173 235/45R17 K2c K6h K8r R03 A21 Cbo Flh
e1*2007/46*0490*.. V17 S02
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 K1c K2b K3a K6h K8i 0A1 A01 A02
1KM 59-118 215/45R17 K1c K2b K3a K6h K8d T87 T88 A04 A05 A08
e1*2001/116*0328*..; 59-118 225/45R17 K1c K2b K3a K6h K8i A09 A12 A15
e1*2007/46*0492*.. 59-118 235/45R17 K2c K6h K8r R03 A21 Car V17
S02
VW Golf (VII) /-Variant 63 - 169 205/50R17 K1c K2b K3c K5a K6g 0A1 A01 A02
AU, AUV 63 - 169 215/45R17 K1a K2b K3c A04 A05 A08
e1*2007/46*0623*.., 63 - 169 225/45R17 K1c K2b K3c K5a K6g A09 A12 A15
e1*2007/46*0627*.. 63 - 169 235/45R17 K1c K2b K3c K5d K6g K6i K8a A21 A57 Car
F24 Flh V00
V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa

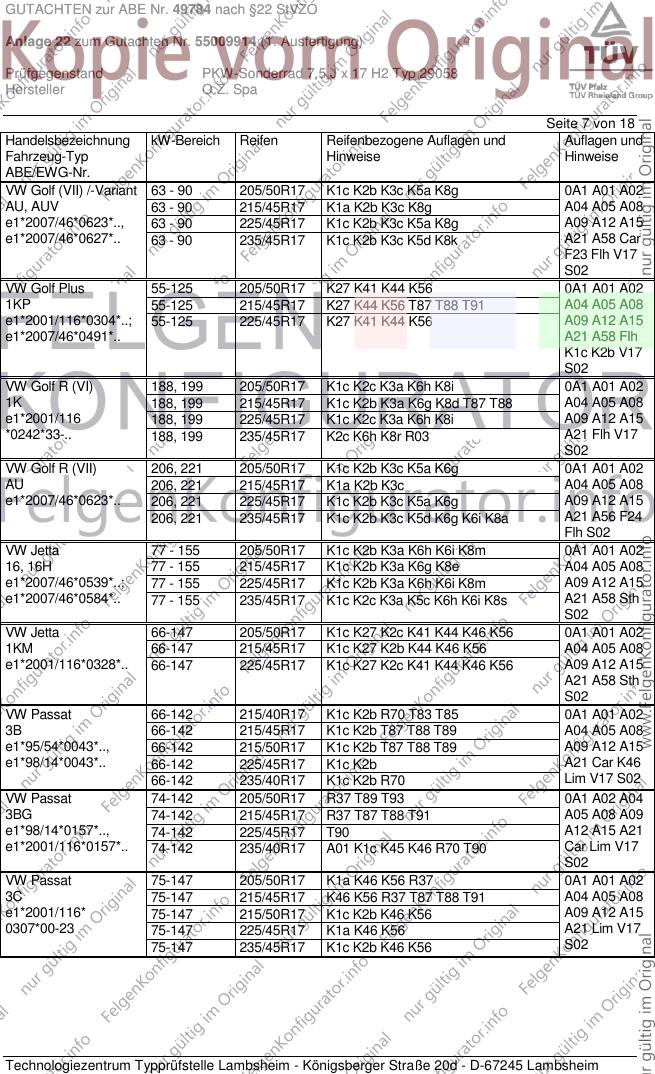

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63 - 90 205/50R17 K1c K2b K3c K5a K8g 0A1 A01 A02
AU, AUV 63 - 90 215/45R17 K1a K2b K3c K8g A04 A05 A08
e1*2007/46*0623*.., 63 - 90 225/45R17 K1c K2b K3c K5a K8g A09 A12 A15
e1*2007/46*0627*.. 63 - 90 235/45R17 K1c K2b K3c K5d K8k A21 A58 Car
F23 Flh V17
S02
VW Golf Plus 55-125 205/50R17 K27 K41 K44 K56 0A1 A01 A02
1KP 55-125 215/45R17 K27 K44 K56 T87 T88 T91 A04 A05 A08
e1*2001/116*0304*..; 55-125 225/45R17 K27 K41 K44 K56 A09 A12 A15
e1*2007/46*0491*.. A21 A58 Flh
K1c K2b V17
S02
VW Golf R (VI) 188, 199 205/50R17 K1c K2c K3a K6h K8i 0A1 A01 A02
1K 188, 199 215/45R17 K1c K2b K3a K6g K8d T87 T88 A04 A05 A08
e1*2001/116 188, 199 225/45R17 K1c K2c K3a K6h K8i A09 A12 A15
*0242*33-.. 188, 199 235/45R17 K2c K6h K8r R03 A21 Flh V17
S02
VW Golf R (VII) 206, 221 205/50R17 K1c K2b K3c K5a K6g 0A1 A01 A02
AU 206, 221 215/45R17 K1a K2b K3c A04 A05 A08
e1*2007/46*0623*.. 206, 221 225/45R17 K1c K2b K3c K5a K6g A09 A12 A15
206, 221 235/45R17 K1c K2b K3c K5d K6g K6i K8a A21 A56 F24
Flh S02
VW Jetta 77 - 155 205/50R17 K1c K2b K3a K6h K6i K8m 0A1 A01 A02
16, 16H 77 - 155 215/45R17 K1c K2b K3a K6g K8e A04 A05 A08
e1*2007/46*0539*..; 77 - 155 225/45R17 K1c K2b K3a K6h K6i K8m A09 A12 A15
e1*2007/46*0584*.. 77 - 155 235/45R17 K1c K2c K3a K5c K6h K6i K8s A21 A58 Sth
S02
VW Jetta 66-147 205/50R17 K1c K27 K2c K41 K44 K46 K56 0A1 A01 A02
1KM 66-147 215/45R17 K1c K27 K2b K44 K46 K56 A04 A05 A08
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2c K41 K44 K46 K56 A09 A12 A15
A21 A58 Sth
S02
VW Passat 66-142 215/40R17 K1c K2b R70 T83 T85 0A1 A01 A02
3B 66-142 215/45R17 K1c K2b T87 T88 T89 A04 A05 A08
e1*95/54*0043*.., 66-142 215/50R17 K1c K2b T87 T88 T89 A09 A12 A15
e1*98/14*0043*.. 66-142 225/45R17 K1c K2b A21 Car K46
66-142 235/40R17 K1c K2b R70 Lim V17 S02
VW Passat 74-142 205/50R17 R37 T89 T93 0A1 A02 A04
3BG 74-142 215/45R17 R37 T87 T88 T91 A05 A08 A09
e1*98/14*0157*.., 74-142 225/45R17 T90 A12 A15 A21
e1*2001/116*0157*.. 74-142 235/40R17 A01 K1c K45 K46 R70 T90 Car Lim V17
S02
VW Passat 75-147 205/50R17 K1a K46 K56 R37 0A1 A01 A02
3C 75-147 215/45R17 K46 K56 R37 T87 T88 T91 A04 A05 A08
e1*2001/116* 75-147 215/50R17 K1c K2b K46 K56 A09 A12 A15
0307*00-23 75-147 225/45R17 K1a K46 K56 A21 Lim V17
75-147 235/45R17 K1c K2b K46 K56 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 184 205/50R17 K1a K46 K56 M+S 0A1 A01 A02
3C 184 215/45R17 K46 K56 M+S T87 T88 T91 A04 A05 A08
e1*2001/116* 184 215/50R17 K1c K2b K46 K56 M+S A09 A12 A15
0307*00-23 184 225/45R17 K1a K46 K56 M+S A21 Lim V17
184 235/45R17 K1c K2b K46 K56 S02
VW Passat 77-155 205/50R17 K1a K2b K4i K6g T89 T93 0A1 A01 A02
3C, 3c 77-155 215/45R17 K1a K2b T87 T91 A04 A05 A08
e1*2001/116* 77-155 215/50R17 K1c K2b K4i K6g K6i K8e T91 T95 A09 A12 A15
0307*24-.., 77-155 225/45R17 K1a K2b K4i K6g T91 T94 A21 Car Lim
e1*2007/46*0502*.., 77-155 235/45R17 K1c K2b K4i K6g K6i K8e V17 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 A01 K4i K6g T89 T93 0A1 A02 A04
3C, 3c 77-155 215/45R17 T87 T91 A05 A08 A09
e1*2001/116* 77-155 215/50R17 A01 K1c K4i K6g K6i K8e T91 T95 A12 A15 A21
0307*24-.., 77-155 225/45R17 A01 K4i K6g T91 T94 Car KMV Lim
e1*2007/46*0502*.., 77-155 235/45R17 A01 K1c K4i K6g K6i K8e V17 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 205/50R17 K6g M+S T89 T93 0A1 A01 A02
3C, 3c 103-155 205/55R17 K6g M+S T91 T95 A04 A05 A08
e1*2001/116*0307*..; 103-155 215/50R17 K6h K6w K8h M+S T91 T95 A09 A12 A15
e1*2007/46*0502*..; 103-155 225/45R17 K6g M+S T91 T94 A21 A56 Car
e1*2007/46*0547*.. 103-155 225/50R17 K6h K6w K8h KMV S02
- mit Radhaus- 103-155 235/45R17 K6h K6w K8h
Verbreiterungen 103-155 245/45R17 K6h K6y K8h
VW Passat CC / CC 100-220 205/50R17 T89 T93 0A1 A02 A04
3CC 100-220 215/45R17 T87 T91 A05 A08 A09
e1*2001/116*0468*.. 100-220 215/50R17 A01 K2b K32 K42 K46 K56 A12 A15 A21
- incl. Modell 2012 100-220 225/45R17 V17 S02
100-220 235/45R17 A01 K2b K32 K42 K46 K56
VW Passat Variant 75-147 205/50R17 A01 K1a K46 K56 R37 T89 T93 126 0A1 A02 A04
3C 75-147 215/45R17 R37 T87 T88 T91 126 A05 A08 A09
e1*2001/116* 75-147 215/50R17 A01 K1c K2b K46 K56 T90 126 A12 A15 A21
0307*00-23 75-147 225/45R17 A01 K1a K2b K46 K56 T90 126 Car V17 S02
75-147 235/45R17 A01 K1c K2b K46 K56 126
VW Passat Variant 184 205/50R17 A01 K1a K46 K56 M+S T93 126 0A1 A02 A04
3C 184 215/45R17 M+S T91 126 A05 A08 A09
e1*2001/116* 184 215/50R17 A01 K1c K2b K46 K56 M+S T91 126 A12 A15 A21
0307*00-23 184 225/45R17 A01 K1a K2b K46 K56 M+S T91 126 Car S02
184 235/45R17 A01 K1c K2b K46 K56 126
VW Passat W8 202 205/50R17 M+S T93 0A1 A02 A04
3BS 202 215/45R17 M+S T91 A05 A08 A09
e1*98/14*0173*.., 202 225/45R17 T90 T91 T93 A12 A15 A21
e1*2001/116*0173*.. 202 235/45R17 A01 K1c K46 B11 Car Lim
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa

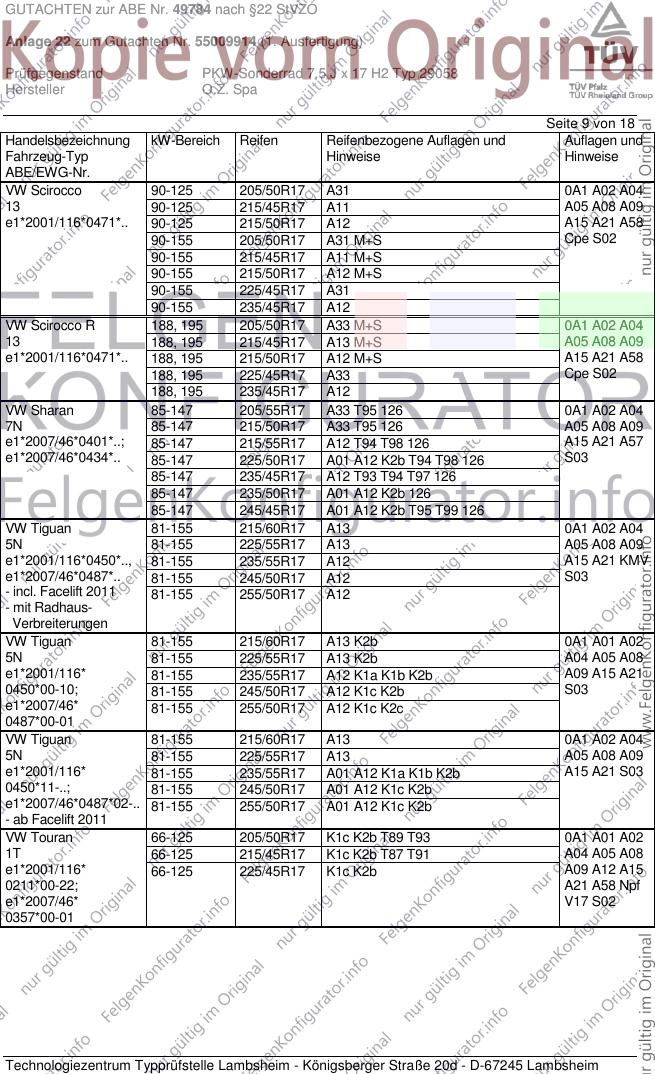

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco 90-125 205/50R17 A31 0A1 A02 A04
13 90-125 215/45R17 A11 A05 A08 A09
e1*2001/116*0471*.. 90-125 215/50R17 A12 A15 A21 A58
90-155 205/50R17 A31 M+S Cpe S02
90-155 215/45R17 A11 M+S
90-155 215/50R17 A12 M+S
90-155 225/45R17 A31
90-155 235/45R17 A12
VW Scirocco R 188, 195 205/50R17 A33 M+S 0A1 A02 A04
13 188, 195 215/45R17 A13 M+S A05 A08 A09
e1*2001/116*0471*.. 188, 195 215/50R17 A12 M+S A15 A21 A58
188, 195 225/45R17 A33 Cpe S02
188, 195 235/45R17 A12
VW Sharan 85-147 205/55R17 A33 T95 126 0A1 A02 A04
7N 85-147 215/50R17 A33 T95 126 A05 A08 A09
e1*2007/46*0401*..; 85-147 215/55R17 A12 T94 T98 126 A15 A21 A57
e1*2007/46*0434*.. 85-147 225/50R17 A01 A12 K2b T94 T98 126 S03
85-147 235/45R17 A12 T93 T94 T97 126
85-147 235/50R17 A01 A12 K2b 126
85-147 245/45R17 A01 A12 K2b T95 T99 126
VW Tiguan 81-155 215/60R17 A13 0A1 A02 A04
5N 81-155 225/55R17 A13 A05 A08 A09
e1*2001/116*0450*.., 81-155 235/55R17 A12 A15 A21 KMV
e1*2007/46*0487*.. 81-155 245/50R17 A12 S03
- incl. Facelift 2011 81-155 255/50R17 A12
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 215/60R17 A13 K2b 0A1 A01 A02
5N 81-155 225/55R17 A13 K2b A04 A05 A08
e1*2001/116* 81-155 235/55R17 A12 K1a K1b K2b A09 A15 A21
0450*00-10; 81-155 245/50R17 A12 K1c K2b S03
e1*2007/46* 81-155 255/50R17 A12 K1c K2c
0487*00-01
VW Tiguan 81-155 215/60R17 A13 0A1 A02 A04
5N 81-155 225/55R17 A13 A05 A08 A09
e1*2001/116* 81-155 235/55R17 A01 A12 K1a K1b K2b A15 A21 S03
0450*11-..; 81-155 245/50R17 A01 A12 K1c K2b
e1*2007/46*0487*02-.. 81-155 255/50R17 A01 A12 K1c K2b
- ab Facelift 2011
VW Touran 66-125 205/50R17 K1c K2b T89 T93 0A1 A01 A02
1T 66-125 215/45R17 K1c K2b T87 T91 A04 A05 A08
e1*2001/116* 66-125 225/45R17 K1c K2b A09 A12 A15
0211*00-22; A21 A58 Npf
e1*2007/46* V17 S02
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa

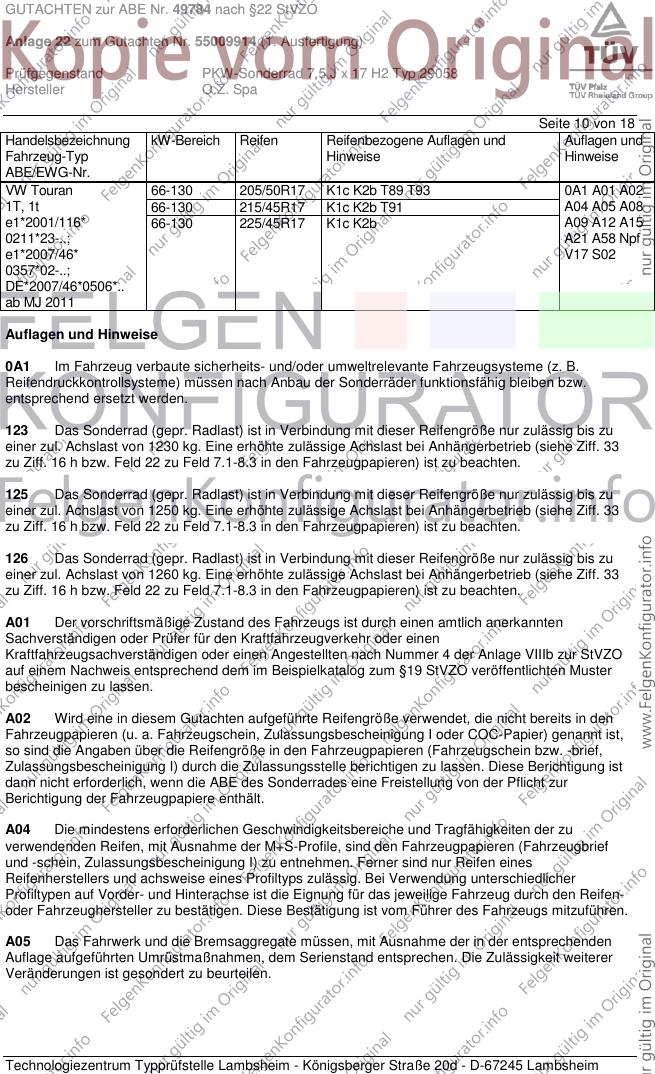

Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran 66-130 205/50R17 K1c K2b T89 T93 0A1 A01 A02
1T, 1t 66-130 215/45R17 K1c K2b T91 A04 A05 A08
e1*2001/116* 66-130 225/45R17 K1c K2b A09 A12 A15
0211*23-..; A21 A58 Npf
e1*2007/46* V17 S02
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
123 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1230 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
125 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1250 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa
Seite 11 von 18
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

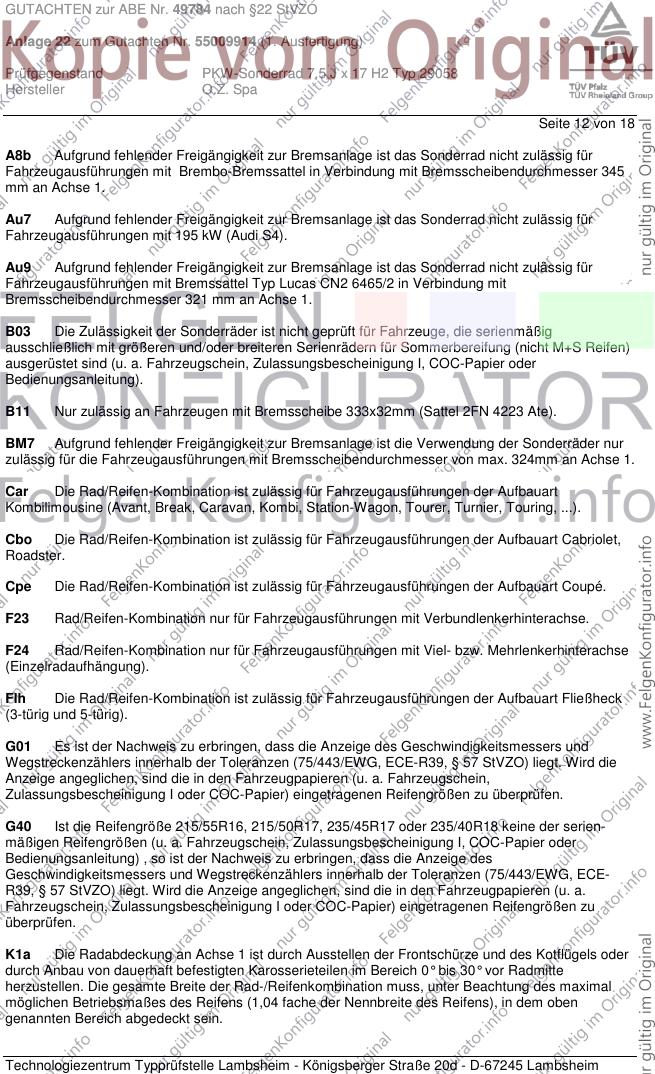

GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa
Seite 12 von 18
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BM7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nur
zulässig für die Fahrzeugausführungen mit Bremsscheibendurchmesser von max. 324mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa
Seite 13 von 18
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa
Seite 14 von 18
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa

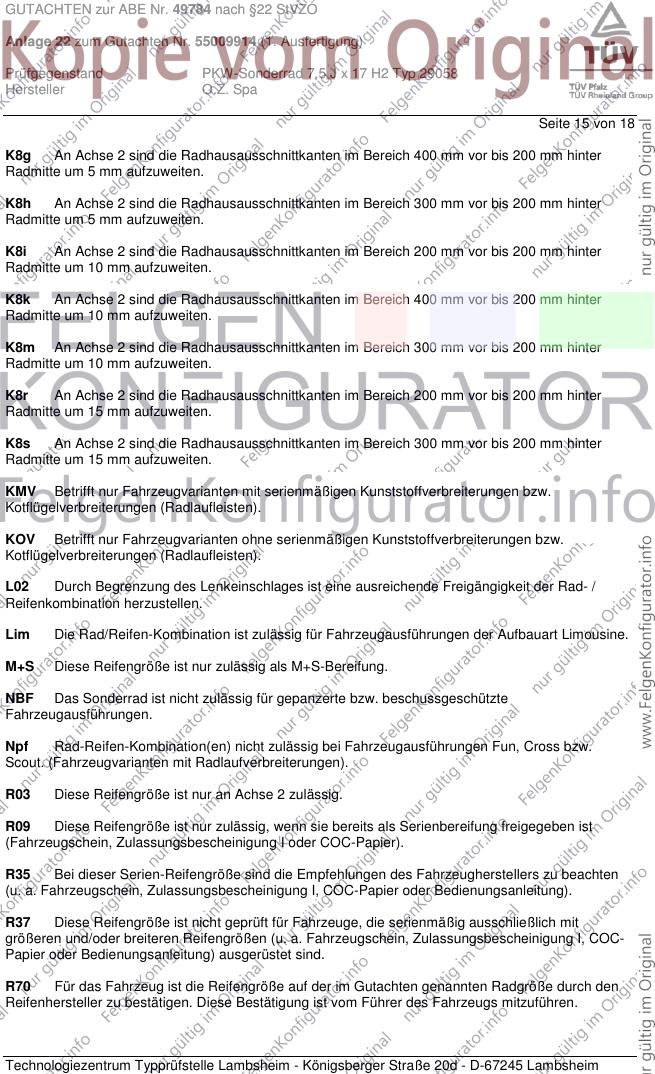

Seite 15 von 18
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa

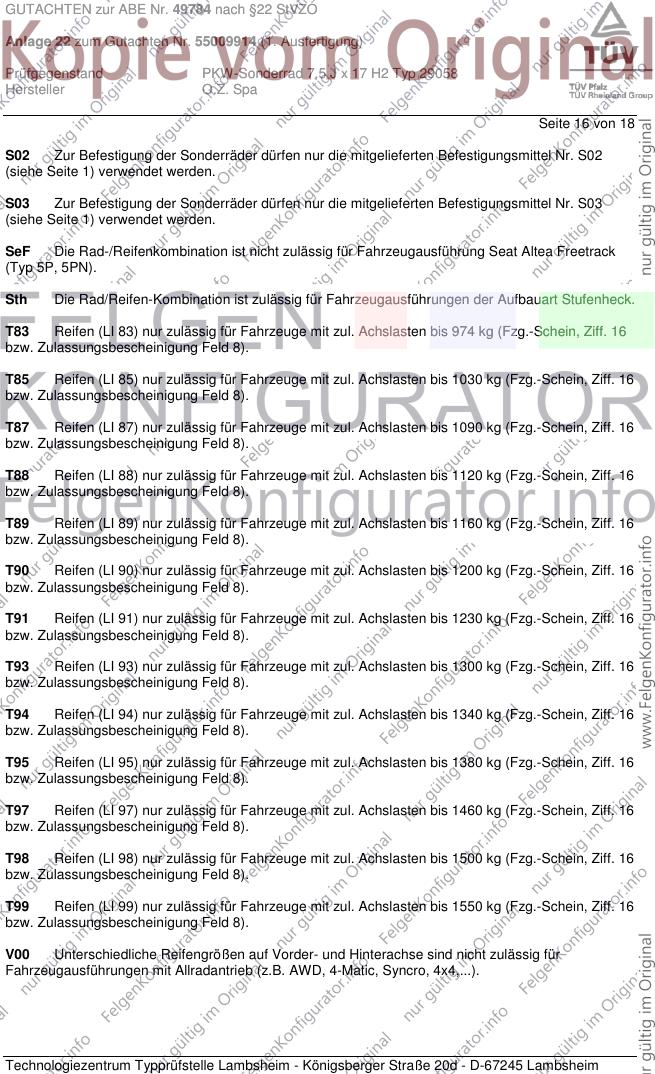

Seite 16 von 18
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa

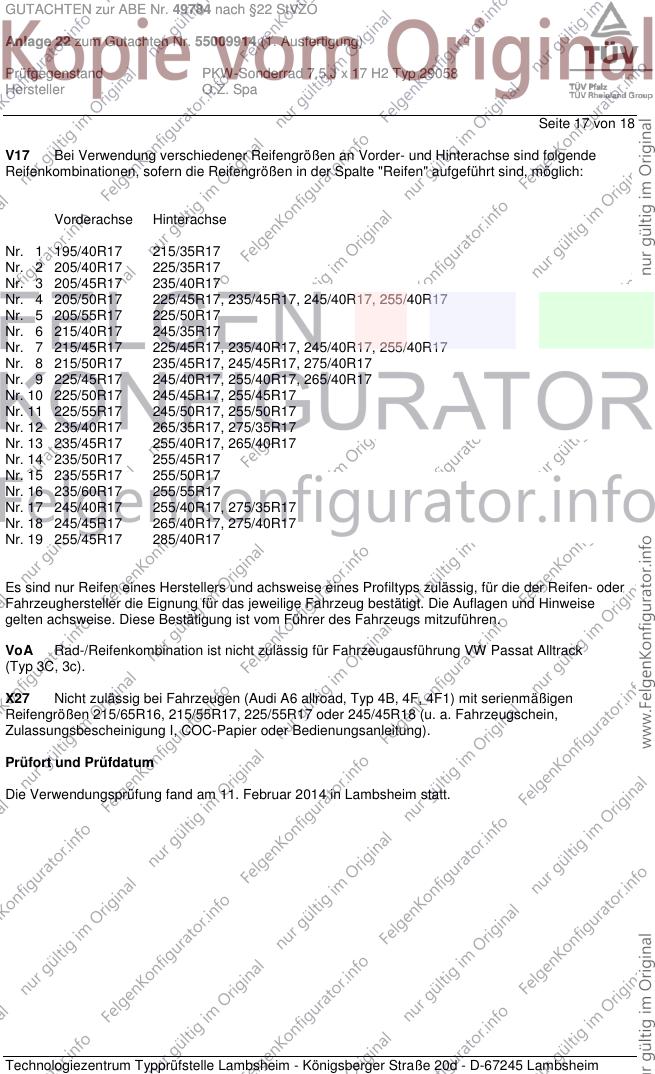

Seite 17 von 18
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. Februar 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49784 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55009914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 29058
Hersteller O.Z. Spa
Seite 18 von 18
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Februar 2014
Pohl 00206173.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
