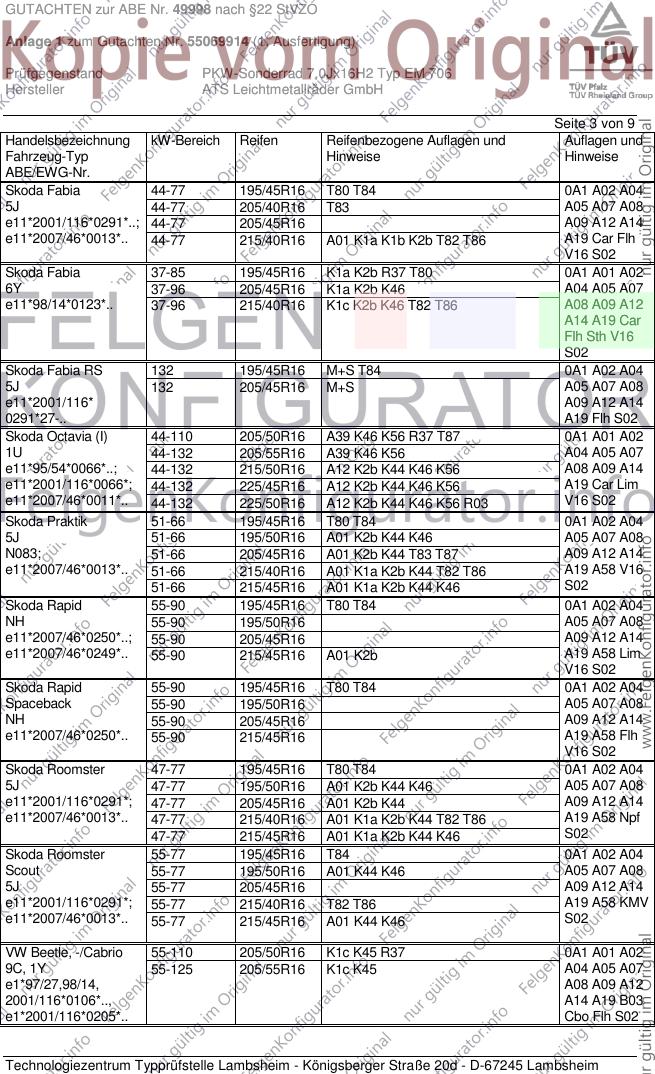

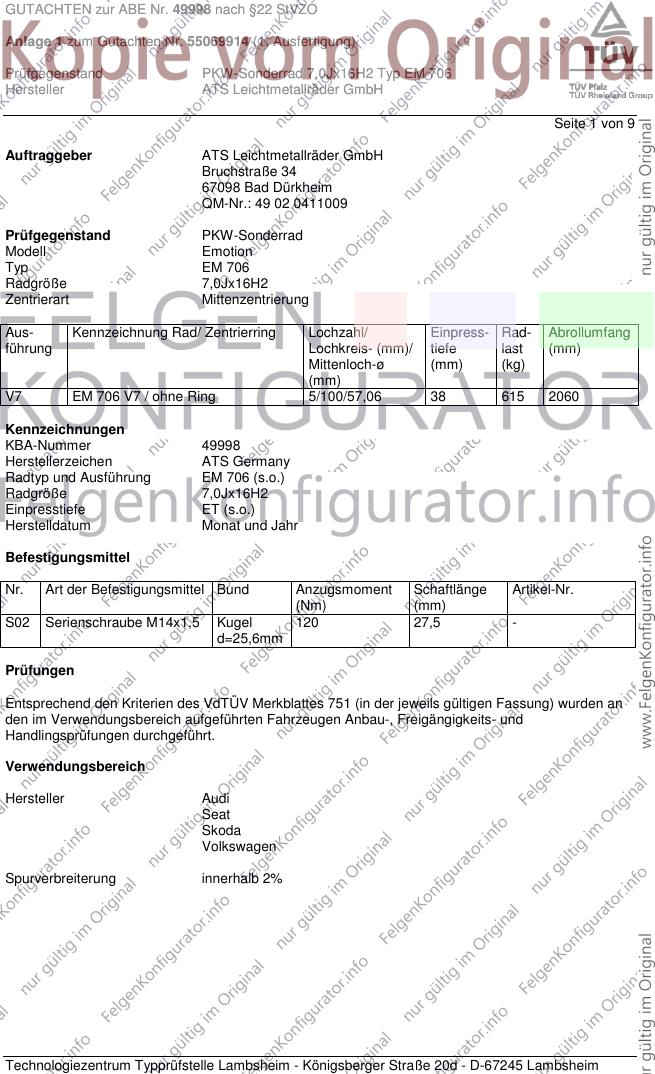

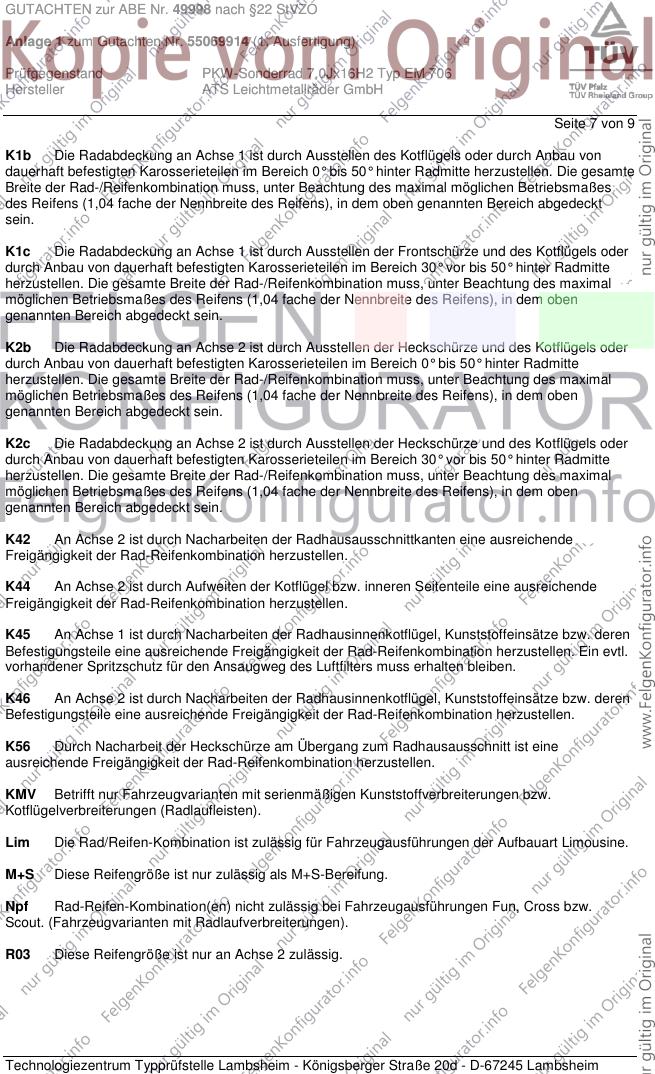

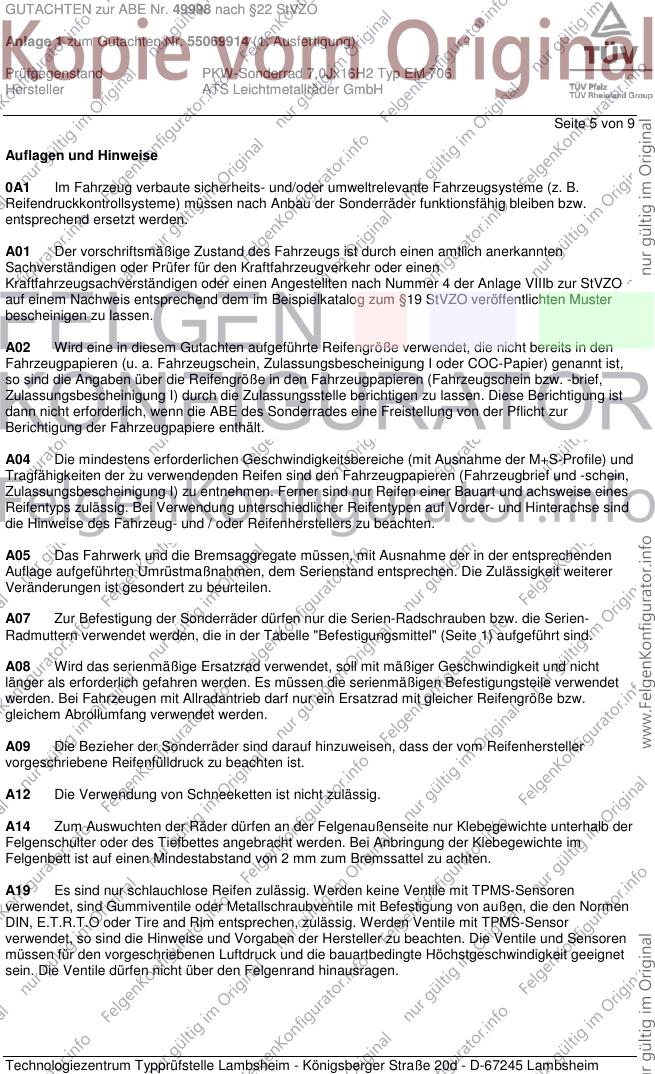

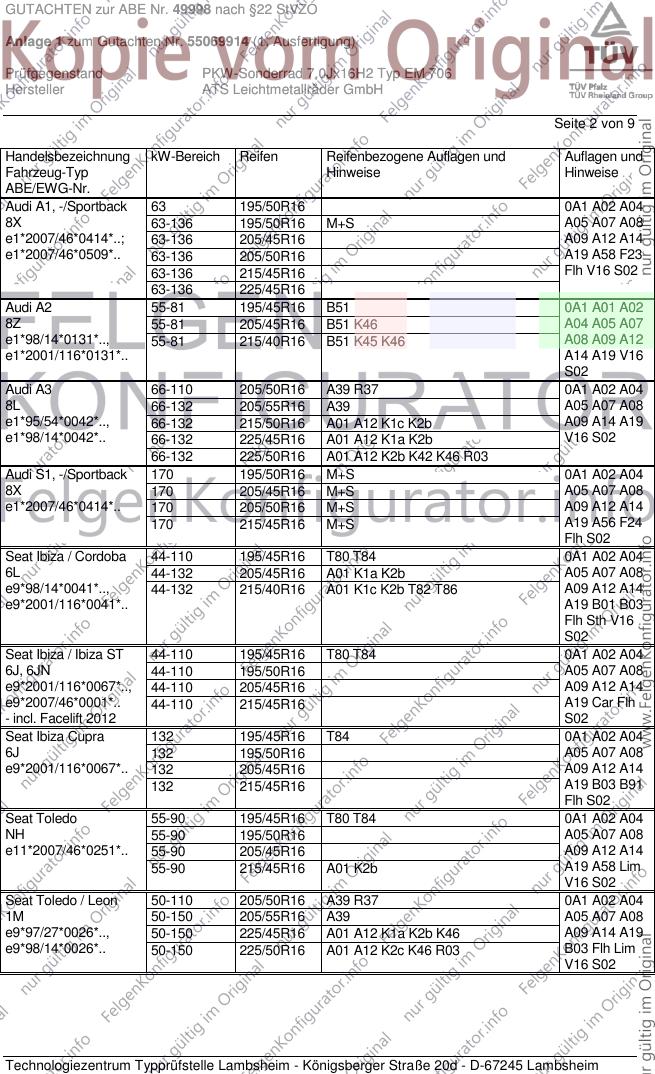

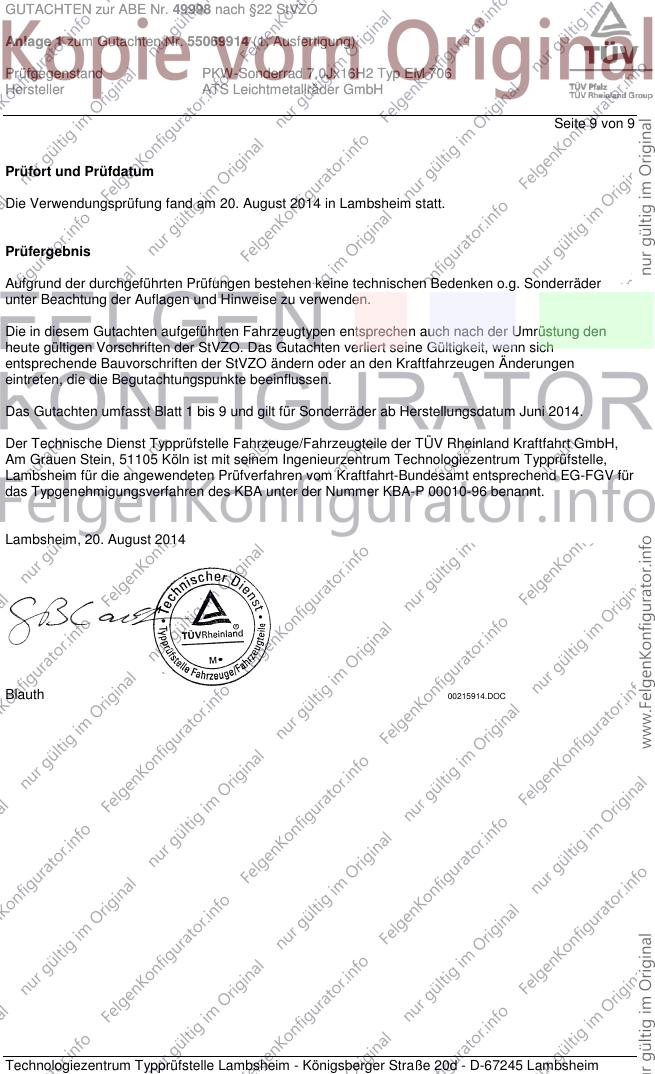

GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55069914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 9
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Emotion
Typ EM 706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V7 EM 706 V7 / ohne Ring 5/100/57,06 38 615 2060
Kennzeichnungen
KBA-Nummer 49998
Herstellerzeichen ATS Germany
Radtyp und Ausführung EM 706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S02 Serienschraube M14x1,5 Kugel 120 27,5 -
d=25,6mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55069914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63 195/50R16 0A1 A02 A04
8X 63-136 195/50R16 M+S A05 A07 A08
e1*2007/46*0414*..; 63-136 205/45R16 A09 A12 A14
e1*2007/46*0509*.. 63-136 205/50R16 A19 A58 F23
63-136 215/45R16 Flh V16 S02
63-136 225/45R16
Audi A2 55-81 195/45R16 B51 0A1 A01 A02
8Z 55-81 205/45R16 B51 K46 A04 A05 A07
e1*98/14*0131*.., 55-81 215/40R16 B51 K45 K46 A08 A09 A12
e1*2001/116*0131*.. A14 A19 V16
S02
Audi A3 66-110 205/50R16 A39 R37 0A1 A02 A04
8L 66-132 205/55R16 A39 A05 A07 A08
e1*95/54*0042*.., 66-132 215/50R16 A01 A12 K1c K2b A09 A14 A19
e1*98/14*0042*.. 66-132 225/45R16 A01 A12 K1a K2b V16 S02
66-132 225/50R16 A01 A12 K2b K42 K46 R03
Audi S1, -/Sportback 170 195/50R16 M+S 0A1 A02 A04
8X 170 205/45R16 M+S A05 A07 A08
e1*2007/46*0414*.. 170 205/50R16 M+S A09 A12 A14
170 215/45R16 M+S A19 A56 F24
Flh S02
Seat Ibiza / Cordoba 44-110 195/45R16 T80 T84 0A1 A02 A04
6L 44-132 205/45R16 A01 K1a K2b A05 A07 A08
e9*98/14*0041*.., 44-132 215/40R16 A01 K1c K2b T82 T86 A09 A12 A14
e9*2001/116*0041*.. A19 B01 B03
Flh Sth V16
S02
Seat Ibiza / Ibiza ST 44-110 195/45R16 T80 T84 0A1 A02 A04
6J, 6JN 44-110 195/50R16 A05 A07 A08
e9*2001/116*0067*.., 44-110 205/45R16 A09 A12 A14
e9*2007/46*0001*.. 44-110 215/45R16 A19 Car Flh
- incl. Facelift 2012 S02
Seat Ibiza Cupra 132 195/45R16 T84 0A1 A02 A04
6J 132 195/50R16 A05 A07 A08
e9*2001/116*0067*.. 132 205/45R16 A09 A12 A14
132 215/45R16 A19 B03 B91
Flh S02
Seat Toledo 55-90 195/45R16 T80 T84 0A1 A02 A04
NH 55-90 195/50R16 A05 A07 A08
e11*2007/46*0251*.. 55-90 205/45R16 A09 A12 A14
55-90 215/45R16 A01 K2b A19 A58 Lim
V16 S02
Seat Toledo / Leon 50-110 205/50R16 A39 R37 0A1 A02 A04
1M 50-150 205/55R16 A39 A05 A07 A08
e9*97/27*0026*.., 50-150 225/45R16 A01 A12 K1a K2b K46 A09 A14 A19
e9*98/14*0026*.. 50-150 225/50R16 A01 A12 K2c K46 R03 B03 Flh Lim
V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55069914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Fabia 44-77 195/45R16 T80 T84 0A1 A02 A04
5J 44-77 205/40R16 T83 A05 A07 A08
e11*2001/116*0291*..; 44-77 205/45R16 A09 A12 A14
e11*2007/46*0013*.. 44-77 215/40R16 A01 K1a K1b K2b T82 T86 A19 Car Flh
V16 S02
Skoda Fabia 37-85 195/45R16 K1a K2b R37 T80 0A1 A01 A02
6Y 37-96 205/45R16 K1a K2b K46 A04 A05 A07
e11*98/14*0123*.. 37-96 215/40R16 K1c K2b K46 T82 T86 A08 A09 A12
A14 A19 Car
Flh Sth V16
S02
Skoda Fabia RS 132 195/45R16 M+S T84 0A1 A02 A04
5J 132 205/45R16 M+S A05 A07 A08
e11*2001/116* A09 A12 A14
0291*27-.. A19 Flh S02
Skoda Octavia (I) 44-110 205/50R16 A39 K46 K56 R37 T87 0A1 A01 A02
1U 44-132 205/55R16 A39 K46 K56 A04 A05 A07
e11*95/54*0066*..; 44-132 215/50R16 A12 K2b K44 K46 K56 A08 A09 A14
e11*2001/116*0066*; 44-132 225/45R16 A12 K2b K44 K46 K56 A19 Car Lim
e11*2007/46*0011*.. 44-132 225/50R16 A12 K2b K44 K46 K56 R03 V16 S02
Skoda Praktik 51-66 195/45R16 T80 T84 0A1 A02 A04
5J 51-66 195/50R16 A01 K2b K44 K46 A05 A07 A08
N083; 51-66 205/45R16 A01 K2b K44 T83 T87 A09 A12 A14
e11*2007/46*0013*.. 51-66 215/40R16 A01 K1a K2b K44 T82 T86 A19 A58 V16
51-66 215/45R16 A01 K1a K2b K44 K46 S02
Skoda Rapid 55-90 195/45R16 T80 T84 0A1 A02 A04
NH 55-90 195/50R16 A05 A07 A08
e11*2007/46*0250*..; 55-90 205/45R16 A09 A12 A14
e11*2007/46*0249*.. 55-90 215/45R16 A01 K2b A19 A58 Lim
V16 S02
Skoda Rapid 55-90 195/45R16 T80 T84 0A1 A02 A04
Spaceback 55-90 195/50R16 A05 A07 A08
NH 55-90 205/45R16 A09 A12 A14
e11*2007/46*0250*.. 55-90 215/45R16 A19 A58 Flh
V16 S02
Skoda Roomster 47-77 195/45R16 T80 T84 0A1 A02 A04
5J 47-77 195/50R16 A01 K2b K44 K46 A05 A07 A08
e11*2001/116*0291*; 47-77 205/45R16 A01 K2b K44 A09 A12 A14
e11*2007/46*0013*.. 47-77 215/40R16 A01 K1a K2b K44 T82 T86 A19 A58 Npf
47-77 215/45R16 A01 K1a K2b K44 K46 S02
Skoda Roomster 55-77 195/45R16 T84 0A1 A02 A04
Scout 55-77 195/50R16 A01 K44 K46 A05 A07 A08
5J 55-77 205/45R16 A09 A12 A14
e11*2001/116*0291*; 55-77 215/40R16 T82 T86 A19 A58 KMV
e11*2007/46*0013*.. 55-77 215/45R16 A01 K44 K46 S02
VW Beetle, -/Cabrio 55-110 205/50R16 K1c K45 R37 0A1 A01 A02
9C, 1Y 55-125 205/55R16 K1c K45 A04 A05 A07
e1*97/27,98/14, A08 A09 A12
2001/116*0106*.., A14 A19 B03
e1*2001/116*0205*.. Cbo Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55069914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Cross Polo 51-81 195/45R16 T80 T84 0A1 A02 A04
6R 51-81 195/50R16 A05 A07 A08
e1*2001/116*0510*.. 51-81 205/45R16 A09 A12 A14
- incl. Facelift 2014 51-81 215/45R16 A19 Flh KMV
51-81 225/45R16 V16 S02
VW Fox 40-55 195/45R16 K1a K2b 0A1 A01 A02
5Z 40-55 205/45R16 K1a K1b K2b A04 A05 A07
e1*2001/116*0301*.. 40-55 215/40R16 K1c K2b A08 A09 A12
40-55 215/45R16 K1c K2b K44 K46 A14 A19 Flh
Npf V16 S02
VW Golf (III), Vento 66-110 205/45R16 K42 T83 T84 0A1 A01 A02
1H, 1HX -/O, /1, /OF 66-110 215/40R16 K42 T82 A04 A05 A07
e1*96/79*0068*.., 66-110 215/45R16 G01 K42 K45 A08 A09 A12
F804, G156, F894 A14 A19 B56
S02
VW Golf (IV), Bora 50-110 205/50R16 A39 R37 T87 0A1 A02 A04
1J 50-150 205/55R16 A39 T89 A05 A07 A08
e1*96/79, 98/14, 50-150 225/45R16 A01 A12 K1a K2b A09 A14 A19
2001/116*0071*.. 50-150 225/50R16 A01 A12 K2b K46 R03 Car Flh Sth
V16 S02
VW Polo 44-103 195/45R16 T80 T84 0A1 A02 A04
6R 44-103 195/50R16 A05 A07 A08
e1*2001/116*0510*.. 44-103 205/45R16 A09 A12 A14
e1*2007/46*0486*.. 44-110 195/45R16 M+S T80 T84 A19 Flh Npf
- incl. Facelift 2014 44-110 195/50R16 M+S S02
44-110 205/45R16 M+S
44-110 215/45R16 A01 K2b
VW Polo 40-110 195/45R16 R37 T80 T84 0A1 A02 A04
9N 40-110 205/45R16 A05 A07 A08
e1*98/14*0174*.., 40-110 215/40R16 A01 K1a K2b T82 T86 A09 A12 A14
e1*2001/116*0174*.. A19 Flh Npf
Sth V16 S02
VW Polo -Fun/Cross- 40-77 195/50R16 M+S 0A1 A02 A04
9N 40-77 205/45R16 M+S A05 A07 A08
e1*2001/116*0174*.. A09 A12 A14
A19 Flh KMV
S02
VW Polo GTI 132 195/45R16 M+S T84 0A1 A02 A04
6R 132 195/50R16 M+S A05 A07 A08
e1*2001/116*0510*.. 132 205/45R16 M+S A09 A12 A14
132 215/45R16 A01 K2b A19 Flh Npf
S02
VW Polo WRC 162 195/50R16 M+S 0A1 A02 A04
6R 162 205/45R16 M+S A05 A07 A08
e1*2001/116*0510*.. 162 215/45R16 A01 K2b M+S A09 A12 A14
A19 Flh Npf
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55069914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 9
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55069914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 9
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B56 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55069914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 9
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55069914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 9
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55069914 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 9
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. August 2014
Blauth 00215914.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
