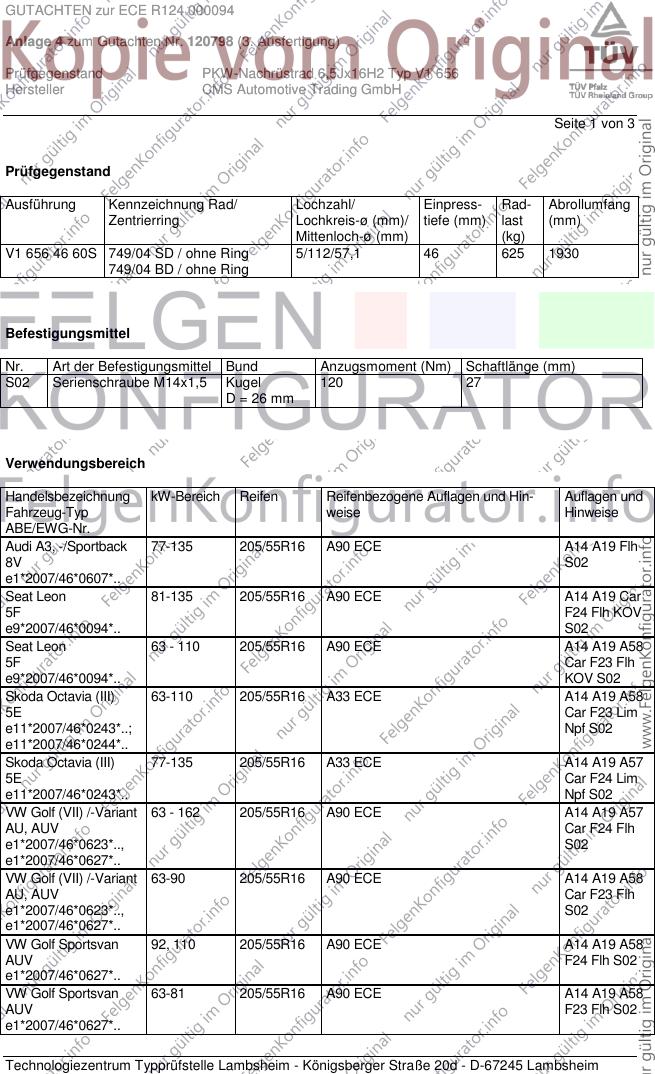

GUTACHTEN zur ECE R124 000094
Anlage 4 zum Gutachten Nr. 120798 (3. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 1 von 3
Prüfgegenstand
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe (mm) last (mm)
Mittenloch-ø (mm) (kg)
V1 656 46 60S 749/04 SD / ohne Ring 5/112/57,1 46 625 1930
749/04 BD / ohne Ring
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel 120 27
D = 26 mm
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 77-135 205/55R16 A90 ECE A14 A19 Flh
8V S02
e1*2007/46*0607*..
Seat Leon 81-135 205/55R16 A90 ECE A14 A19 Car
5F F24 Flh KOV
e9*2007/46*0094*.. S02
Seat Leon 63 - 110 205/55R16 A90 ECE A14 A19 A58
5F Car F23 Flh
e9*2007/46*0094*.. KOV S02
Skoda Octavia (III) 63-110 205/55R16 A33 ECE A14 A19 A58
5E Car F23 Lim
e11*2007/46*0243*..; Npf S02
e11*2007/46*0244*..
Skoda Octavia (III) 77-135 205/55R16 A33 ECE A14 A19 A57
5E Car F24 Lim
e11*2007/46*0243*.. Npf S02
VW Golf (VII) /-Variant 63 - 162 205/55R16 A90 ECE A14 A19 A57
AU, AUV Car F24 Flh
e1*2007/46*0623*.., S02
e1*2007/46*0627*..
VW Golf (VII) /-Variant 63-90 205/55R16 A90 ECE A14 A19 A58
AU, AUV Car F23 Flh
e1*2007/46*0623*.., S02
e1*2007/46*0627*..
VW Golf Sportsvan 92, 110 205/55R16 A90 ECE A14 A19 A58
AUV F24 Flh S02
e1*2007/46*0627*..
VW Golf Sportsvan 63-81 205/55R16 A90 ECE A14 A19 A58
AUV F23 Flh S02
e1*2007/46*0627*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000094
Anlage 4 zum Gutachten Nr. 120798 (3. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 2 von 3
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Spezielle Auflagen und Hinweise
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front-
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der Load-
index, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der Fahrzeugpapie-
re, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Reifen-
größe zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000094
Anlage 4 zum Gutachten Nr. 120798 (3. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 3 von 3
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
S02 Zur Befestigung der Räder dürfen nur die Serienschrauben (siehe Seite 1) verwendet werden.
Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radschrauben durch einen kalibrier-
ten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die Radbefestigungs-
teile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
Lambsheim, 24. März 2015
00226001.DOC
