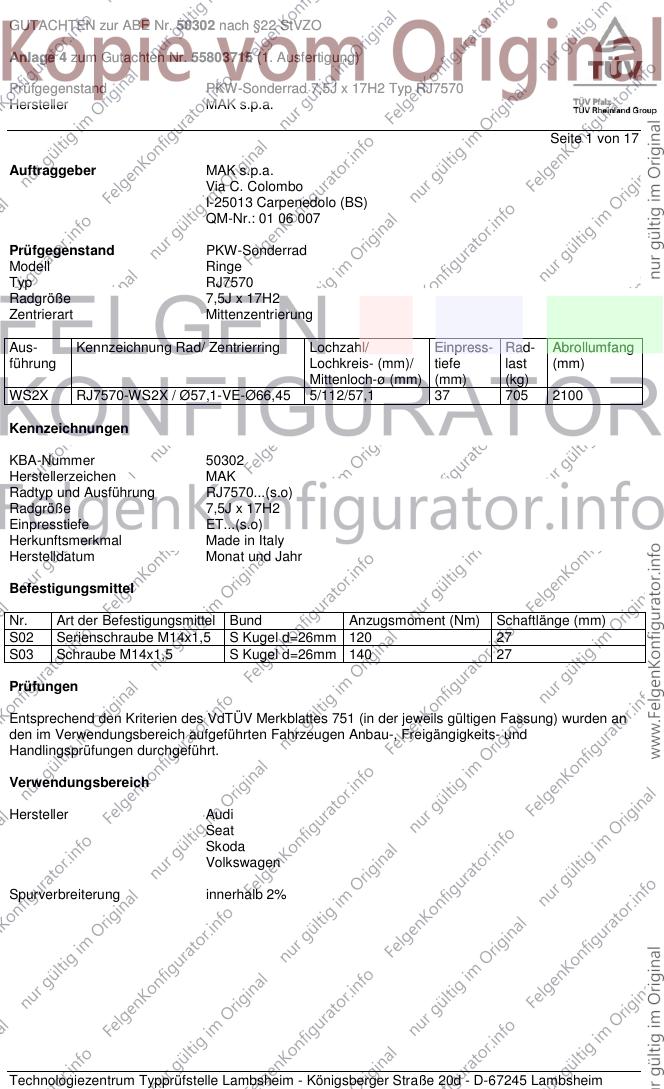

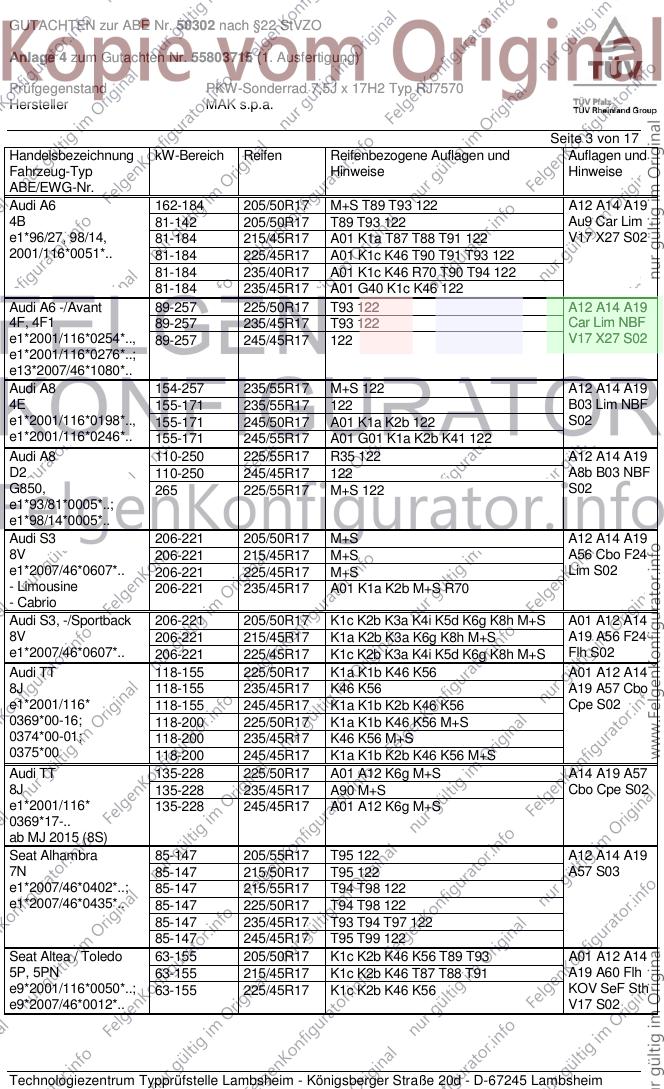

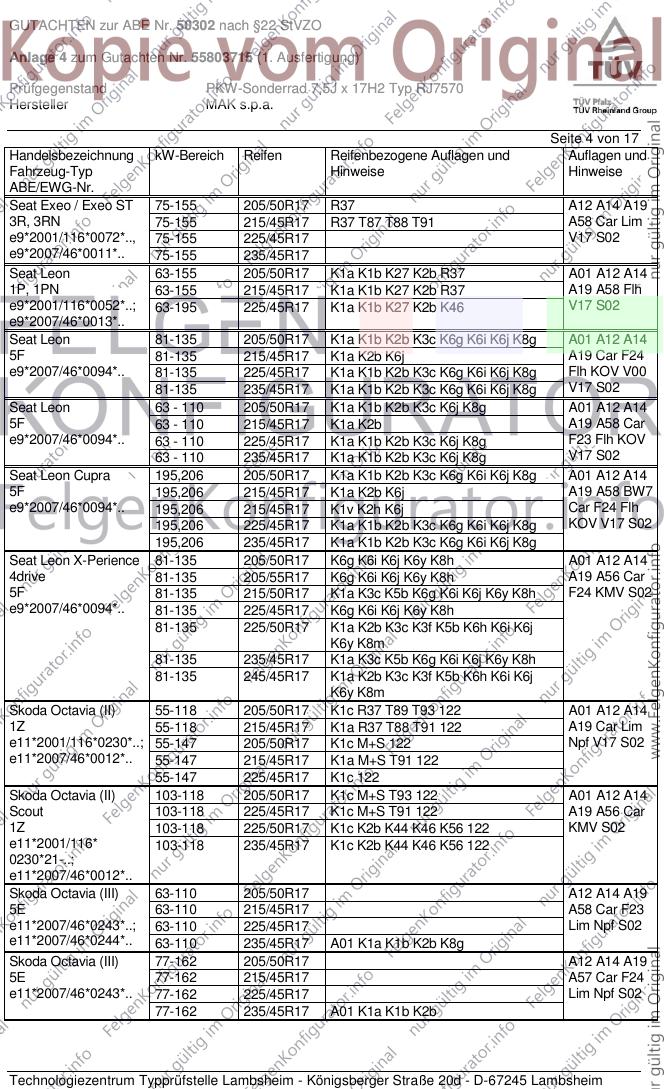

GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.
Seite 1 von 17
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell Ringe
Typ RJ7570
Radgröße 7,5J x 17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
WS2X RJ7570-WS2X / Ø57,1-VE-Ø66,45 5/112/57,1 37 705 2100
Kennzeichnungen
KBA-Nummer 50302
Herstellerzeichen MAK
Radtyp und Ausführung RJ7570...(s.o)
Radgröße 7,5J x 17H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 S Kugel d=26mm 120 27
S03 Schraube M14x1,5 S Kugel d=26mm 140 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

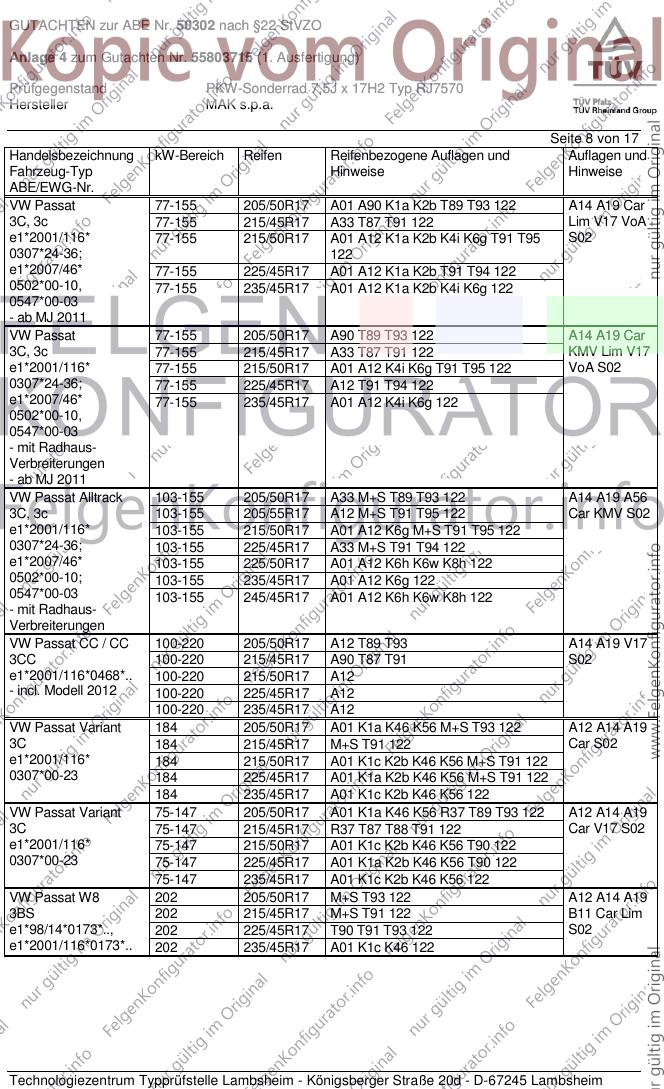

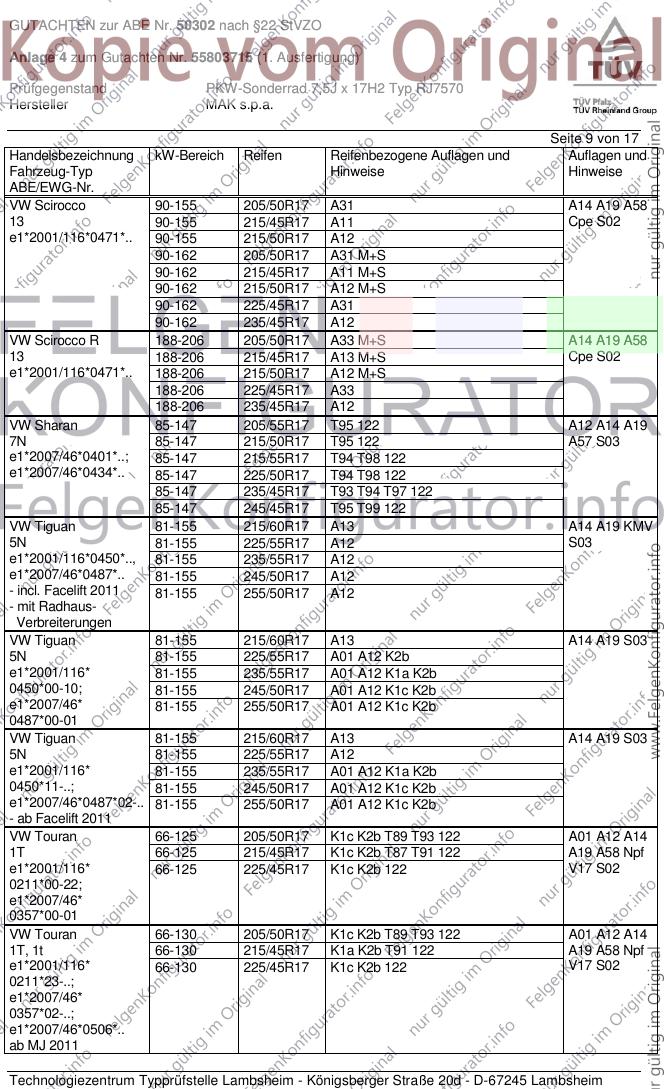

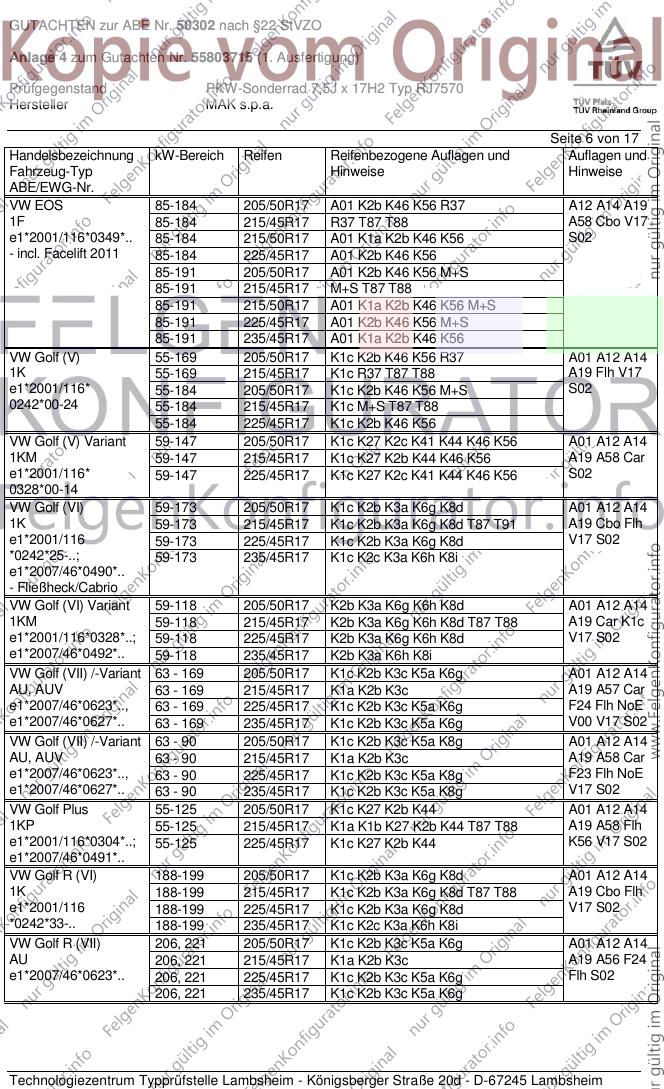

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/50R17 A12 A14 A19
8V 77-135 215/45R17 A57 Cbo F24
e1*2007/46*0607*.. 77-135 225/45R17 Lim S02
- Limousine 77-135 235/45R17 A01 K1a K2b
- Cabrio
Audi A3 Cabriolet 75-147 205/50R17 K1c K2b K46 K56 R37 A01 A12 A14
8P 75-147 215/45R17 K1c K56 R37 T87 T88 A19 A58 Cbo
e1*2001/116*0456*.. 75-147 225/45R17 K1c K2b K46 K56 V17 S02
75-147 235/45R17 K1c K2b K46 K56
Audi A3, -/Sportback 184-195 205/50R17 K1c K2b K46 K56 M+S A01 A12 A14
8P, 8PA 184-195 215/45R17 K1c K56 M+S T88 T91 A19 B03 Flh
e1*2001/116*0217*.., 184-195 225/45R17 K1c K2b K46 K56 S02
e1*2001/116*0418*.. 184-195 235/45R17 K1c K2b K46 K56
Audi A3, -/Sportback 66-147 205/50R17 K1c K2b K46 K56 R37 A01 A12 A14
8P, 8PA, 8PB 66-147 215/45R17 K1c K56 R37 T87 T88 A19 Flh V17
e1*2001/116*0217*..; 66-147 225/45R17 K1c K2b K46 K56 S02
e1*2001/116*0241*..; 66-147 235/45R17 K1c K2b K46 K56
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 K1c K2b K3a K4i K5d K6g K8h A01 A12 A14
8V 77-135 215/45R17 K1a K2b K3a K6g K8h A19 A57 F24
e1*2007/46*0607*.. 77-135 225/45R17 K1c K2b K3a K4i K5d K6g K8h Flh V00 V17
77-135 235/45R17 K1c K2b K3a K4i K5d K6g K8h S02
Audi A4 74-140 205/50R17 R37 T89 T93 122 A12 A14 A19
8E 74-188 205/50R17 M+S T89 T93 122 Car Lim V17
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 122 S02
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91 122
74-188 235/45R17 A01 K1a K1b K2b 122
Audi A4 55-169 205/50R17 A01 K1c K46 A12 A14 A19
B5 55-169 215/45R17 T87 T88 T91 Au7 Car Lim
e1*93/81*0013*.. , 55-169 235/45R17 A01 G01 K1c K2b K44 K46 K56 V17 S02
e1*98/14*0013*.. 55-169 245/35R17 A01 K1c K2b K44 K56 L02 R70
55-195 225/45R17 A01 K1c K2b K46
55-195 235/40R17 A01 K1c K2b K44 K46 K56 R70
Audi A4 162 205/50R17 M+S T89 T93 A12 A14 A19
QB6 162 215/45R17 R37 T88 T91 Car Cbo Lim
e1*2001/116*0243*.. 162 225/45R17 T90 T91 V17 S02
162 235/45R17 A01 K1a K1b K2b
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 122 A12 A14 A19
8H 96-188 205/50R17 M+S T89 T93 122 Cbo V17 S02
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 122
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93 122
96-188 235/45R17 A01 K1a K2b 122
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 122 A12 A14 A19
8E,8H,QB6 253 225/45R17 M+S T91 T93 122 Car Cbo Lim
e1*98/14,2001/116* S02
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 162-184 205/50R17 M+S T89 T93 122 A12 A14 A19
4B 81-142 205/50R17 T89 T93 122 Au9 Car Lim
e1*96/27, 98/14, 81-184 215/45R17 A01 K1a T87 T88 T91 122 V17 X27 S02
2001/116*0051*.. 81-184 225/45R17 A01 K1c K46 T90 T91 T93 122
81-184 235/40R17 A01 K1c K46 R70 T90 T94 122
81-184 235/45R17 A01 G40 K1c K46 122
Audi A6 -/Avant 89-257 225/50R17 T93 122 A12 A14 A19
4F, 4F1 89-257 235/45R17 T93 122 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/45R17 122 V17 X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A8 154-257 235/55R17 M+S 122 A12 A14 A19
4E 155-171 235/55R17 122 B03 Lim NBF
e1*2001/116*0198*.., 155-171 245/50R17 A01 K1a K2b 122 S02
e1*2001/116*0246*.. 155-171 245/55R17 A01 G01 K1a K2b K41 122
Audi A8 110-250 225/55R17 R35 122 A12 A14 A19
D2 110-250 245/45R17 122 A8b B03 NBF
G850, 265 225/55R17 M+S 122 S02
e1*93/81*0005*..;
e1*98/14*0005*..
Audi S3 206-221 205/50R17 M+S A12 A14 A19
8V 206-221 215/45R17 M+S A56 Cbo F24
e1*2007/46*0607*.. 206-221 225/45R17 M+S Lim S02
- Limousine 206-221 235/45R17 A01 K1a K2b M+S R70
- Cabrio
Audi S3, -/Sportback 206-221 205/50R17 K1c K2b K3a K4i K5d K6g K8h M+S A01 A12 A14
8V 206-221 215/45R17 K1a K2b K3a K6g K8h M+S A19 A56 F24
e1*2007/46*0607*.. 206-221 225/45R17 K1c K2b K3a K4i K5d K6g K8h M+S Flh S02
Audi TT 118-155 225/50R17 K1a K1b K46 K56 A01 A12 A14
8J 118-155 235/45R17 K46 K56 A19 A57 Cbo
e1*2001/116* 118-155 245/45R17 K1a K1b K2b K46 K56 Cpe S02
0369*00-16; 118-200 225/50R17 K1a K1b K46 K56 M+S
0374*00-01; 118-200 235/45R17 K46 K56 M+S
0375*00 118-200 245/45R17 K1a K1b K2b K46 K56 M+S
Audi TT 135-228 225/50R17 A01 A12 K6g M+S A14 A19 A57
8J 135-228 235/45R17 A90 M+S Cbo Cpe S02
e1*2001/116* 135-228 245/45R17 A01 A12 K6g M+S
0369*17-..
ab MJ 2015 (8S)
Seat Alhambra 85-147 205/55R17 T95 122 A12 A14 A19
7N 85-147 215/50R17 T95 122 A57 S03
e1*2007/46*0402*..; 85-147 215/55R17 T94 T98 122
e1*2007/46*0435*.. 85-147 225/50R17 T94 T98 122
85-147 235/45R17 T93 T94 T97 122
85-147 245/45R17 T95 T99 122
Seat Altea / Toledo 63-155 205/50R17 K1c K2b K46 K56 T89 T93 A01 A12 A14
5P, 5PN 63-155 215/45R17 K1c K2b K46 T87 T88 T91 A19 A60 Flh
e9*2001/116*0050*..; 63-155 225/45R17 K1c K2b K46 K56 KOV SeF Sth
e9*2007/46*0012*.. V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Exeo / Exeo ST 75-155 205/50R17 R37 A12 A14 A19
3R, 3RN 75-155 215/45R17 R37 T87 T88 T91 A58 Car Lim
e9*2001/116*0072*.., 75-155 225/45R17 V17 S02
e9*2007/46*0011*.. 75-155 235/45R17
Seat Leon 63-155 205/50R17 K1a K1b K27 K2b R37 A01 A12 A14
1P, 1PN 63-155 215/45R17 K1a K1b K27 K2b R37 A19 A58 Flh
e9*2001/116*0052*..; 63-195 225/45R17 K1a K1b K27 K2b K46 V17 S02
e9*2007/46*0013*..
Seat Leon 81-135 205/50R17 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A14
5F 81-135 215/45R17 K1a K2b K6j A19 Car F24
e9*2007/46*0094*.. 81-135 225/45R17 K1a K1b K2b K3c K6g K6i K6j K8g Flh KOV V00
81-135 235/45R17 K1a K1b K2b K3c K6g K6i K6j K8g V17 S02
Seat Leon 63 - 110 205/50R17 K1a K1b K2b K3c K6j K8g A01 A12 A14
5F 63 - 110 215/45R17 K1a K2b A19 A58 Car
e9*2007/46*0094*.. 63 - 110 225/45R17 K1a K1b K2b K3c K6j K8g F23 Flh KOV
63 - 110 235/45R17 K1a K1b K2b K3c K6j K8g V17 S02
Seat Leon Cupra 195,206 205/50R17 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A14
5F 195,206 215/45R17 K1a K2b K6j A19 A58 BW7
e9*2007/46*0094*.. 195,206 215/45R17 K1v K2h K6j Car F24 Flh
195,206 225/45R17 K1a K1b K2b K3c K6g K6i K6j K8g KOV V17 S02
195,206 235/45R17 K1a K1b K2b K3c K6g K6i K6j K8g
Seat Leon X-Perience 81-135 205/50R17 K6g K6i K6j K6y K8h A01 A12 A14
4drive 81-135 205/55R17 K6g K6i K6j K6y K8h A19 A56 Car
5F 81-135 215/50R17 K1a K3c K5b K6g K6i K6j K6y K8h F24 KMV S02
e9*2007/46*0094*.. 81-135 225/45R17 K6g K6i K6j K6y K8h
81-135 225/50R17 K1a K2b K3c K3f K5b K6h K6i K6j
K6y K8m
81-135 235/45R17 K1a K3c K5b K6g K6i K6j K6y K8h
81-135 245/45R17 K1a K2b K3c K3f K5b K6h K6i K6j
K6y K8m
Skoda Octavia (II) 55-118 205/50R17 K1c R37 T89 T93 122 A01 A12 A14
1Z 55-118 215/45R17 K1a R37 T88 T91 122 A19 Car Lim
e11*2001/116*0230*..; 55-147 205/50R17 K1c M+S 122 Npf V17 S02
e11*2007/46*0012*.. 55-147 215/45R17 K1a M+S T91 122
55-147 225/45R17 K1c 122
Skoda Octavia (II) 103-118 205/50R17 K1c M+S T93 122 A01 A12 A14
Scout 103-118 225/45R17 K1c M+S T91 122 A19 A56 Car
1Z 103-118 225/50R17 K1c K2b K44 K46 K56 122 KMV S02
e11*2001/116* 103-118 235/45R17 K1c K2b K44 K46 K56 122
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 A12 A14 A19
5E 63-110 215/45R17 A58 Car F23
e11*2007/46*0243*..; 63-110 225/45R17 Lim Npf S02
e11*2007/46*0244*.. 63-110 235/45R17 A01 K1a K1b K2b K8g
Skoda Octavia (III) 77-162 205/50R17 A12 A14 A19
5E 77-162 215/45R17 A57 Car F24
e11*2007/46*0243*.. 77-162 225/45R17 Lim Npf S02
77-162 235/45R17 A01 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 110-135 205/50R17 M+S A12 A14 A19
(III) 110-135 205/55R17 M+S A56 Car F24
5E 110-135 215/50R17 M+S S02
e11*2007/46*0243*.. 110-135 225/45R17 M+S
110-135 225/50R17
110-135 235/45R17
110-135 245/45R17
Skoda Superb 77-147 205/50R17 K1a K2b K56 T93 122 A01 A12 A14
3T 77-191 205/50R17 K1a K2b K56 M+S T93 122 A19 Car Lim
e11*2001/116*0326*..; 77-191 225/45R17 K1a K2b K56 T94 122 V17 S02
e11*2007/46*0014*.. 77-191 235/45R17 K1a K1b K27 K2b K44 K46 K56 122
Skoda Superb 74-142 205/50R17 R37 T89 T93 A12 A14 A19
3U 74-142 215/45R17 R37 T87 T88 T91 A58 Lim V17
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 S02
74-142 235/40R17 A01 K1a K1b K45 R70 T90 T94
Skoda Yeti 77-125 205/50R17 M+S T89 T93 122 A12 A14 A19
5L 77-125 205/55R17 M+S T91 T95 122 A57 S02
e11*2007/46*0010*.., 77-125 215/50R17 A01 K1a K1b K2b T90 T91 T93 122
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93 122
77-125 225/50R17 A01 K1a K1b K2b 122
77-125 235/45R17 A01 K1a K1b K2b 122
77-125 245/45R17 A01 K1a K1b K2b 122
VW Beetle, /Cabrio (II) 77-155 205/55R17 R37 A12 A14 A19
16 77-155 215/50R17 A01 K1a K1b A58 Cbo Flh
e1*2007/46*0539*.. 77-155 215/55R17 A01 K1a K1b V17 S02
77-155 225/50R17 A01 K1c K2b K3a K3c
77-155 235/45R17 A01 K1a K1b
77-155 235/50R17 A01 K1c K2a K2b K3a K3c K5c
77-155 245/45R17 A01 K1c K2b K3a K3c
VW Caddy 51-125 205/50R17 K1c K2b T89 T93 122 A01 A12 A14
2K, 2KN 51-125 215/45R17 K1c K2b T87 T91 122 A19 A57 A59
e1*2001/116*0252*..; 51-125 225/45R17 K1c K2c T91 T94 122 K34 S02
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Caddy Maxi 62-125 205/50R17 K1c K2c T89 T93 122 A01 A12 A14
2K, 2KN 62-125 215/45R17 K1c K2a K2b T87 T91 122 A19 A57 A67
e1*2001/116*0252*..; 62-125 225/45R17 K1c K2c T91 T94 122 K34 S02
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Cross Touran 75-130 205/50R17 K1a M+S T89 T93 122 A01 A12 A14
1T, 1t 75-130 215/50R17 K1a M+S 122 A19 KMV V17
e1*2001/116*0211*..; 75-130 225/45R17 K1a M+S 122 S02
e1*2007/46*0357*..; 75-130 235/45R17 K1a M+S 122
e1*2007/46*0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 205/50R17 A01 K2b K46 K56 R37 A12 A14 A19
1F 85-184 215/45R17 R37 T87 T88 A58 Cbo V17
e1*2001/116*0349*.. 85-184 215/50R17 A01 K1a K2b K46 K56 S02
- incl. Facelift 2011 85-184 225/45R17 A01 K2b K46 K56
85-191 205/50R17 A01 K2b K46 K56 M+S
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 A01 K1a K2b K46 K56 M+S
85-191 225/45R17 A01 K2b K46 K56 M+S
85-191 235/45R17 A01 K1a K2b K46 K56
VW Golf (V) 55-169 205/50R17 K1c K2b K46 K56 R37 A01 A12 A14
1K 55-169 215/45R17 K1c R37 T87 T88 A19 Flh V17
e1*2001/116* 55-184 205/50R17 K1c K2b K46 K56 M+S S02
0242*00-24 55-184 215/45R17 K1c M+S T87 T88
55-184 225/45R17 K1c K2b K46 K56
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2c K41 K44 K46 K56 A01 A12 A14
1KM 59-147 215/45R17 K1c K27 K2b K44 K46 K56 A19 A58 Car
e1*2001/116* 59-147 225/45R17 K1c K27 K2c K41 K44 K46 K56 S02
0328*00-14
VW Golf (VI) 59-173 205/50R17 K1c K2b K3a K6g K8d A01 A12 A14
1K 59-173 215/45R17 K1c K2b K3a K6g K8d T87 T91 A19 Cbo Flh
e1*2001/116 59-173 225/45R17 K1c K2b K3a K6g K8d V17 S02
*0242*25-..; 59-173 235/45R17 K1c K2c K3a K6h K8i
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 K2b K3a K6g K6h K8d A01 A12 A14
1KM 59-118 215/45R17 K2b K3a K6g K6h K8d T87 T88 A19 Car K1c
e1*2001/116*0328*..; 59-118 225/45R17 K2b K3a K6g K6h K8d V17 S02
e1*2007/46*0492*.. 59-118 235/45R17 K2b K3a K6h K8i
VW Golf (VII) /-Variant 63 - 169 205/50R17 K1c K2b K3c K5a K6g A01 A12 A14
AU, AUV 63 - 169 215/45R17 K1a K2b K3c A19 A57 Car
e1*2007/46*0623*.., 63 - 169 225/45R17 K1c K2b K3c K5a K6g F24 Flh NoE
e1*2007/46*0627*.. 63 - 169 235/45R17 K1c K2b K3c K5a K6g V00 V17 S02
VW Golf (VII) /-Variant 63 - 90 205/50R17 K1c K2b K3c K5a K8g A01 A12 A14
AU, AUV 63 - 90 215/45R17 K1a K2b K3c A19 A58 Car
e1*2007/46*0623*.., 63 - 90 225/45R17 K1c K2b K3c K5a K8g F23 Flh NoE
e1*2007/46*0627*.. 63 - 90 235/45R17 K1c K2b K3c K5a K8g V17 S02
VW Golf Plus 55-125 205/50R17 K1c K27 K2b K44 A01 A12 A14
1KP 55-125 215/45R17 K1a K1b K27 K2b K44 T87 T88 A19 A58 Flh
e1*2001/116*0304*..; 55-125 225/45R17 K1c K27 K2b K44 K56 V17 S02
e1*2007/46*0491*..
VW Golf R (VI) 188-199 205/50R17 K1c K2b K3a K6g K8d A01 A12 A14
1K 188-199 215/45R17 K1c K2b K3a K6g K8d T87 T88 A19 Cbo Flh
e1*2001/116 188-199 225/45R17 K1c K2b K3a K6g K8d V17 S02
*0242*33-.. 188-199 235/45R17 K1c K2c K3a K6h K8i
VW Golf R (VII) 206, 221 205/50R17 K1c K2b K3c K5a K6g A01 A12 A14
AU 206, 221 215/45R17 K1a K2b K3c A19 A56 F24
e1*2007/46*0623*.. 206, 221 225/45R17 K1c K2b K3c K5a K6g Flh S02
206, 221 235/45R17 K1c K2b K3c K5a K6g
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf R Variant(VII) 221 205/50R17 K1c K2b K3c K5a K6g M+S A01 A12 A14
AUV 221 215/45R17 K1a K2b K3c M+S A19 A56 Car
e1*2007/46*0627*.. 221 225/45R17 K1c K2b K3c K5a K6g M+S F24 S02
221 235/45R17 K1c K2b K3c K5a K6g M+S
VW Golf Sportsvan 92, 110 205/50R17 K1c K2b K3c K5a K6g K8a A01 A12 A14
AUV 92, 110 215/45R17 K1a K2b K3c A19 A58 F24
e1*2007/46*0627*.. 92, 110 225/45R17 K1c K2b K3c K5a K6g K8a Flh V00 V17
92, 110 235/45R17 K1c K2b K3c K5a K6g K8a S02
VW Golf Sportsvan 63-81 205/50R17 K1c K2b K3c K5a K8k A01 A12 A14
AUV 63-81 215/45R17 K1a K2b K3c K8g A19 A58 F23
e1*2007/46*0627*.. 63-81 225/45R17 K1c K2b K3c K5a K8k Flh V17 S02
63-81 235/45R17 K1c K2b K3c K5a K8k
VW Jetta 77 - 155 205/50R17 K1c K2b K3a K6h K6i K8m A01 A12 A14
16, 16H 77 - 155 215/45R17 K1c K2b K3a K6g K8e A19 A58 Sth
e1*2007/46*0539*..; 77 - 155 225/45R17 K1c K2b K3a K6h K6i K8m S02
e1*2007/46*0584*.. 77 - 155 235/45R17 K1c K2c K3a K5c K6h K6i K8s
VW Jetta 66-147 205/50R17 K1c K27 K2c K41 K44 K46 K56 A01 A12 A14
1KM 66-147 215/45R17 K1c K27 K2b K44 K46 K56 A19 A58 Sth
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2c K41 K44 K46 K56 S02
VW Passat 66-142 215/40R17 K1c K2b R70 T83 T85 A01 A12 A14
3B 66-142 215/45R17 K1c K2b T87 T88 T89 A19 Car K46
e1*95/54*0043*.., 66-142 215/50R17 K1c K2b T87 T88 T89 Lim V17 S02
e1*98/14*0043*.. 66-142 225/45R17 K1c K2b
66-142 235/40R17 K1c K2b R70
VW Passat 74-142 205/50R17 R37 T89 T93 A12 A14 A19
3BG 74-142 215/45R17 R37 T87 T88 T91 Car Lim V17
e1*98/14*0157*.., 74-142 225/45R17 T90 S02
e1*2001/116*0157*.. 74-142 235/40R17 A01 K1c K45 K46 R70 T90
VW Passat 75-147 205/50R17 K1a K46 K56 R37 122 A01 A12 A14
3C 75-147 215/45R17 K46 K56 R37 T87 T88 T91 122 A19 Lim V17
e1*2001/116* 75-147 215/50R17 K1c K2b K46 K56 122 S02
0307*00-23 75-147 225/45R17 K1a K46 K56 122
75-147 235/45R17 K1c K2b K46 K56 122
VW Passat 184 205/50R17 K1a K46 K56 M+S A01 A12 A14
3C 184 215/45R17 K46 K56 M+S T87 T88 T91 A19 Lim V17
e1*2001/116* 184 215/50R17 K1c K2b K46 K56 M+S S02
0307*00-23 184 225/45R17 K1a K46 K56 M+S
184 235/45R17 K1c K2b K46 K56
VW Passat 88-176 215/50R17 122 A12 A14 A19
3C 88-176 215/55R17 122 A57 Car Lim
e1*2001/116* 88-176 225/50R17 A01 K8h 122 V00 V17 S03
0307*37-.. 88-176 235/50R17 A01 K1c K2b K8h 122
- Limousine / Variant 88-176 245/45R17 A01 K8h 122
ab MJ 2015 (B8/3G)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 205/50R17 A01 A90 K1a K2b T89 T93 122 A14 A19 Car
3C, 3c 77-155 215/45R17 A33 T87 T91 122 Lim V17 VoA
e1*2001/116* 77-155 215/50R17 A01 A12 K1a K2b K4i K6g T91 T95 S02
0307*24-36; 122
e1*2007/46* 77-155 225/45R17 A01 A12 K1a K2b T91 T94 122
0502*00-10, 77-155 235/45R17 A01 A12 K1a K2b K4i K6g 122
0547*00-03
- ab MJ 2011
VW Passat 77-155 205/50R17 A90 T89 T93 122 A14 A19 Car
3C, 3c 77-155 215/45R17 A33 T87 T91 122 KMV Lim V17
e1*2001/116* 77-155 215/50R17 A01 A12 K4i K6g T91 T95 122 VoA S02
0307*24-36; 77-155 225/45R17 A12 T91 T94 122
e1*2007/46* 77-155 235/45R17 A01 A12 K4i K6g 122
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 205/50R17 A33 M+S T89 T93 122 A14 A19 A56
3C, 3c 103-155 205/55R17 A12 M+S T91 T95 122 Car KMV S02
e1*2001/116* 103-155 215/50R17 A01 A12 K6g M+S T91 T95 122
0307*24-36; 103-155 225/45R17 A33 M+S T91 T94 122
e1*2007/46* 103-155 225/50R17 A01 A12 K6h K6w K8h 122
0502*00-10; 103-155 235/45R17 A01 A12 K6g 122
0547*00-03 103-155 245/45R17 A01 A12 K6h K6w K8h 122
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 205/50R17 A12 T89 T93 A14 A19 V17
3CC 100-220 215/45R17 A90 T87 T91 S02
e1*2001/116*0468*.. 100-220 215/50R17 A12
- incl. Modell 2012 100-220 225/45R17 A12
100-220 235/45R17 A12
VW Passat Variant 184 205/50R17 A01 K1a K46 K56 M+S T93 122 A12 A14 A19
3C 184 215/45R17 M+S T91 122 Car S02
e1*2001/116* 184 215/50R17 A01 K1c K2b K46 K56 M+S T91 122
0307*00-23 184 225/45R17 A01 K1a K2b K46 K56 M+S T91 122
184 235/45R17 A01 K1c K2b K46 K56 122
VW Passat Variant 75-147 205/50R17 A01 K1a K46 K56 R37 T89 T93 122 A12 A14 A19
3C 75-147 215/45R17 R37 T87 T88 T91 122 Car V17 S02
e1*2001/116* 75-147 215/50R17 A01 K1c K2b K46 K56 T90 122
0307*00-23 75-147 225/45R17 A01 K1a K2b K46 K56 T90 122
75-147 235/45R17 A01 K1c K2b K46 K56 122
VW Passat W8 202 205/50R17 M+S T93 122 A12 A14 A19
3BS 202 215/45R17 M+S T91 122 B11 Car Lim
e1*98/14*0173*.., 202 225/45R17 T90 T91 T93 122 S02
e1*2001/116*0173*.. 202 235/45R17 A01 K1c K46 122
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.
Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco 90-155 205/50R17 A31 A14 A19 A58
13 90-155 215/45R17 A11 Cpe S02
e1*2001/116*0471*.. 90-155 215/50R17 A12
90-162 205/50R17 A31 M+S
90-162 215/45R17 A11 M+S
90-162 215/50R17 A12 M+S
90-162 225/45R17 A31
90-162 235/45R17 A12
VW Scirocco R 188-206 205/50R17 A33 M+S A14 A19 A58
13 188-206 215/45R17 A13 M+S Cpe S02
e1*2001/116*0471*.. 188-206 215/50R17 A12 M+S
188-206 225/45R17 A33
188-206 235/45R17 A12
VW Sharan 85-147 205/55R17 T95 122 A12 A14 A19
7N 85-147 215/50R17 T95 122 A57 S03
e1*2007/46*0401*..; 85-147 215/55R17 T94 T98 122
e1*2007/46*0434*.. 85-147 225/50R17 T94 T98 122
85-147 235/45R17 T93 T94 T97 122
85-147 245/45R17 T95 T99 122
VW Tiguan 81-155 215/60R17 A13 A14 A19 KMV
5N 81-155 225/55R17 A12 S03
e1*2001/116*0450*.., 81-155 235/55R17 A12
e1*2007/46*0487*.. 81-155 245/50R17 A12
- incl. Facelift 2011 81-155 255/50R17 A12
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 215/60R17 A13 A14 A19 S03
5N 81-155 225/55R17 A01 A12 K2b
e1*2001/116* 81-155 235/55R17 A01 A12 K1a K2b
0450*00-10; 81-155 245/50R17 A01 A12 K1c K2b
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2b
0487*00-01
VW Tiguan 81-155 215/60R17 A13 A14 A19 S03
5N 81-155 225/55R17 A12
e1*2001/116* 81-155 235/55R17 A01 A12 K1a K2b
0450*11-..; 81-155 245/50R17 A01 A12 K1c K2b
e1*2007/46*0487*02-.. 81-155 255/50R17 A01 A12 K1c K2b
- ab Facelift 2011
VW Touran 66-125 205/50R17 K1c K2b T89 T93 122 A01 A12 A14
1T 66-125 215/45R17 K1c K2b T87 T91 122 A19 A58 Npf
e1*2001/116* 66-125 225/45R17 K1c K2b 122 V17 S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran 66-130 205/50R17 K1c K2b T89 T93 122 A01 A12 A14
1T, 1t 66-130 215/45R17 K1a K2b T91 122 A19 A58 Npf
e1*2001/116* 66-130 225/45R17 K1c K2b 122 V17 S02
0211*23-..;
e1*2007/46*
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.
Seite 10 von 17
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.

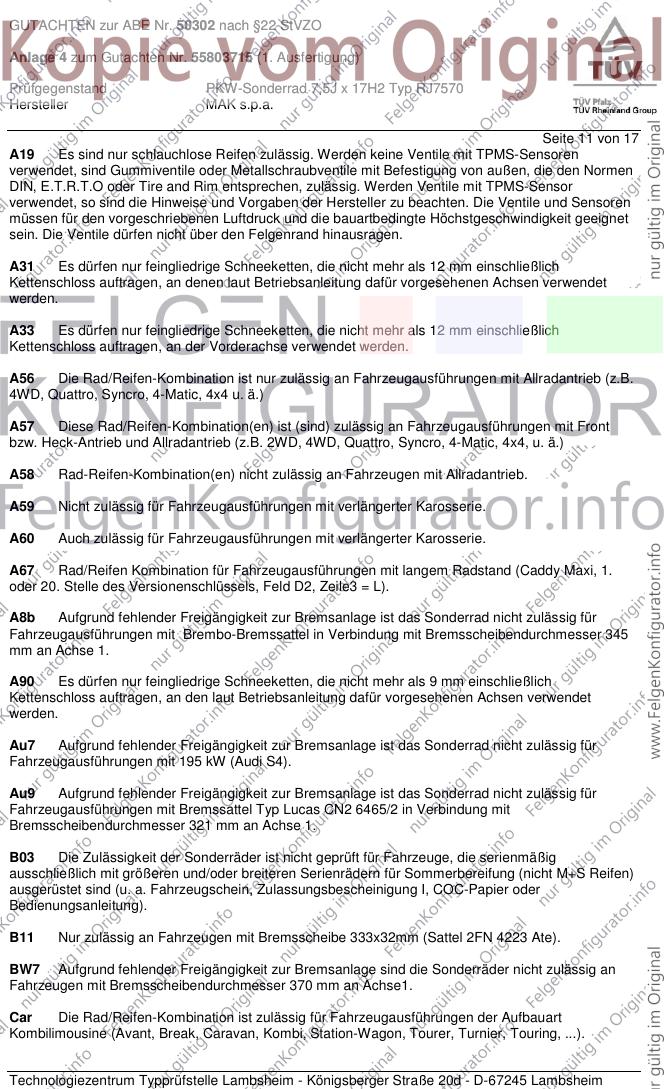

Seite 11 von 17
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.

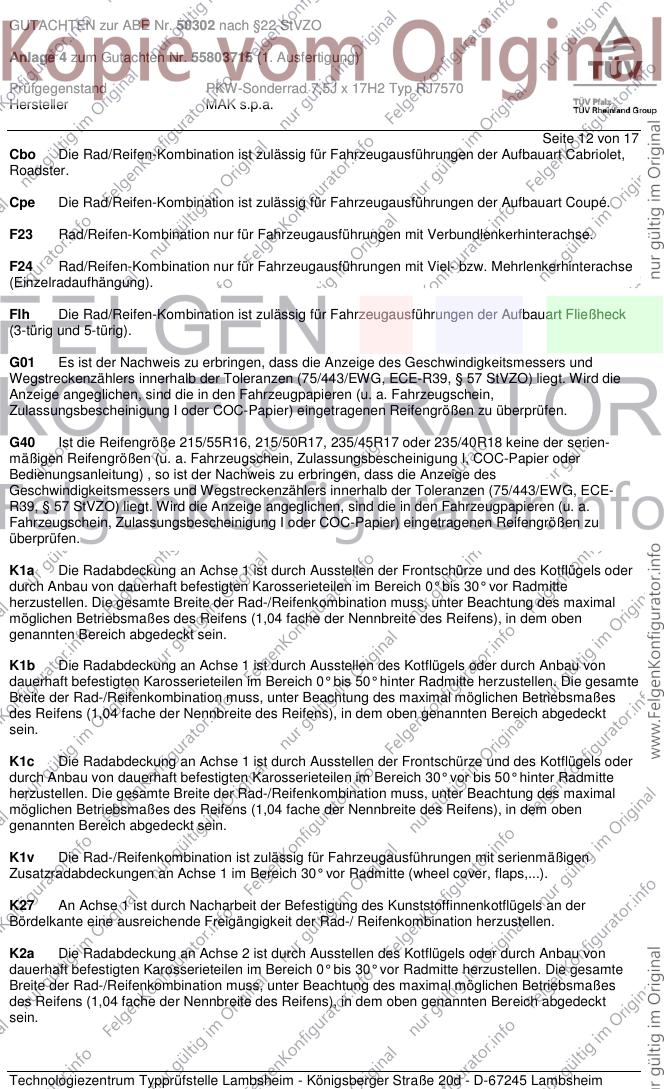

Seite 12 von 17
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.

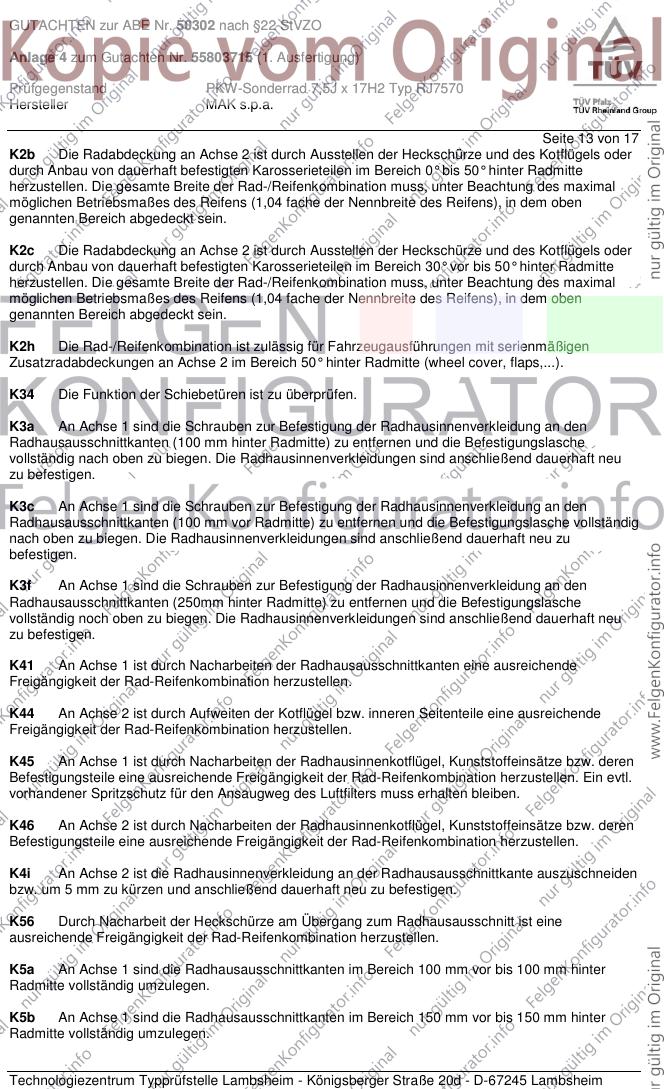

Seite 13 von 17
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.

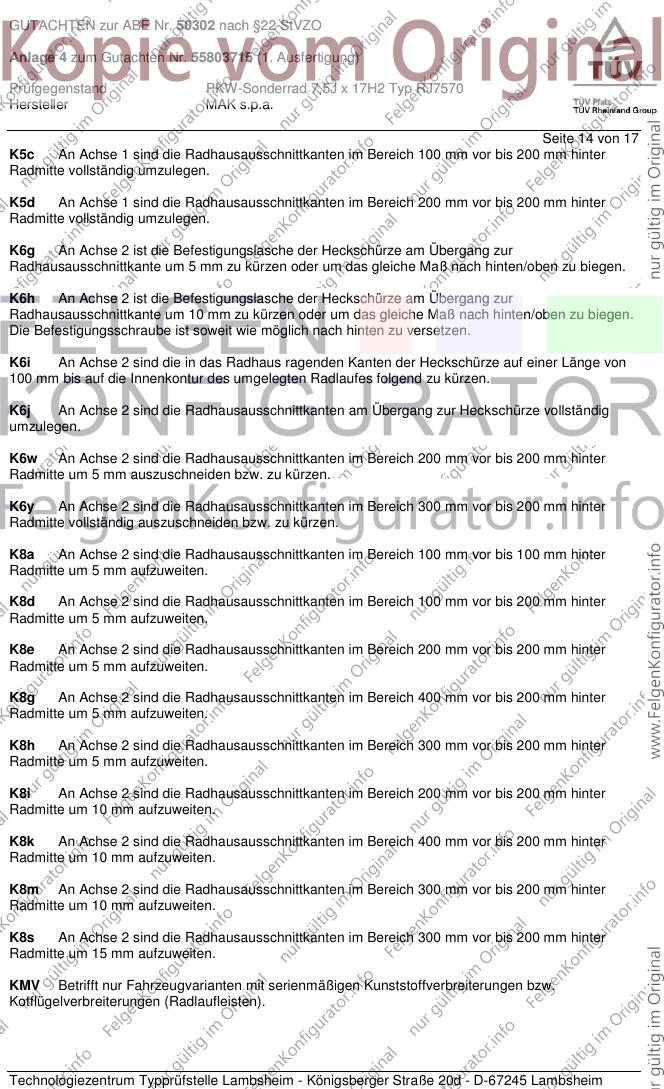

Seite 14 von 17
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.

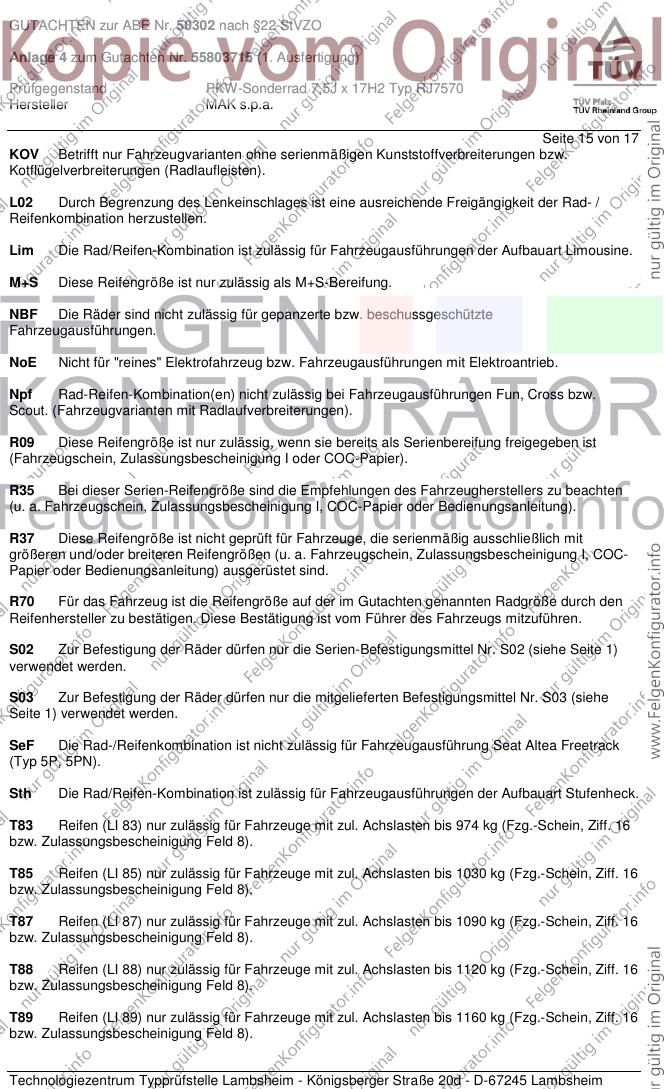

Seite 15 von 17
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.

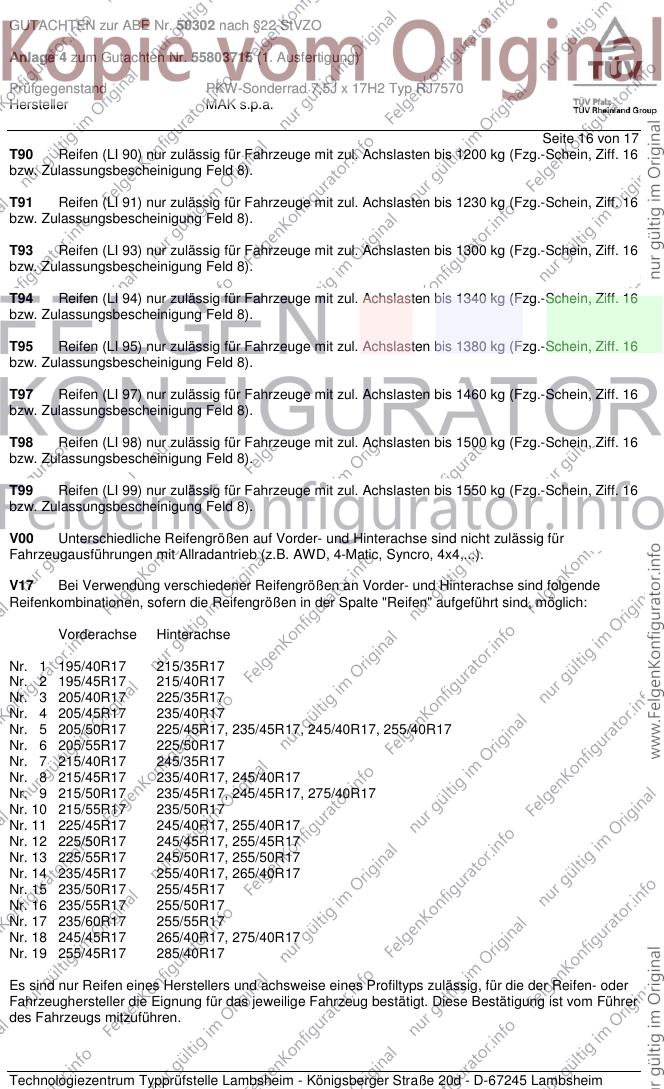

Seite 16 von 17
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50302 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ RJ7570
Hersteller MAK s.p.a.

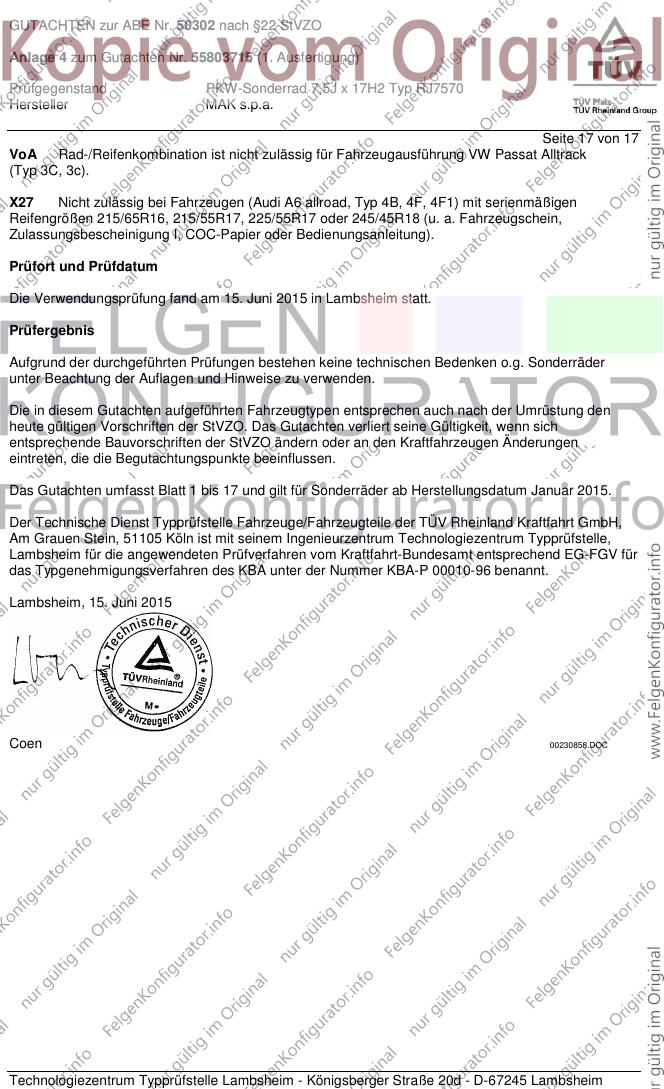

Seite 17 von 17
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Juni 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Januar 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Juni 2015
Coen 00230858.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 50302
Gerät: Sonderräder für Personenkraftwagen
7,5 J x 17 H2
Typ: RJ7570
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 50302
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

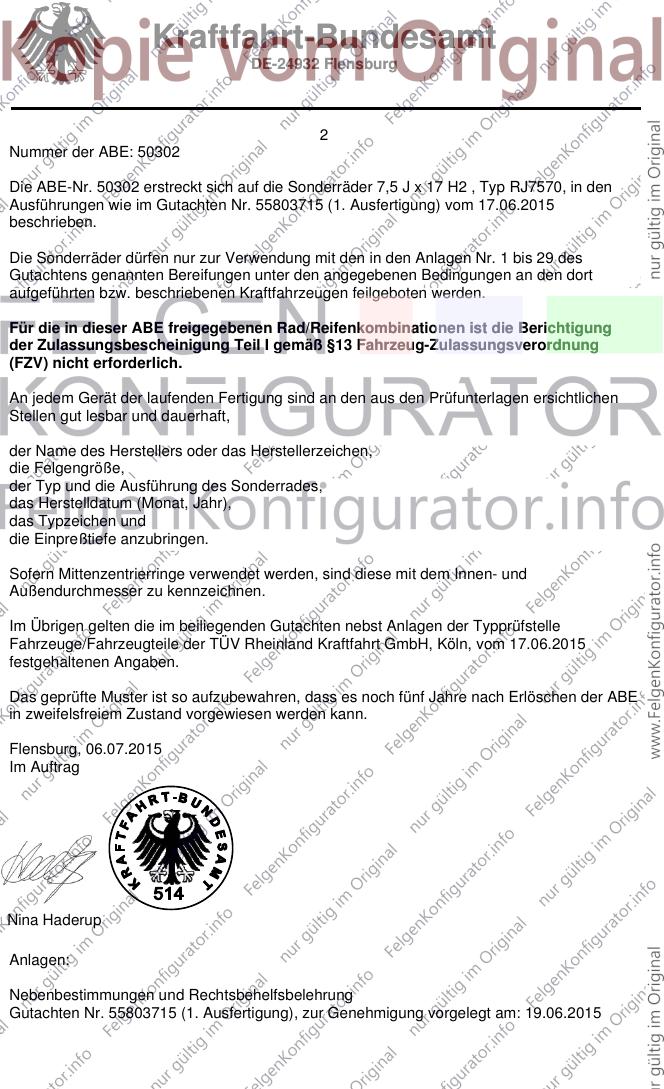

2
Nummer der ABE: 50302
Die ABE-Nr. 50302 erstreckt sich auf die Sonderräder 7,5 J x 17 H2 , Typ RJ7570, in den
Ausführungen wie im Gutachten Nr. 55803715 (1. Ausfertigung) vom 17.06.2015
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 29 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 17.06.2015
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 06.07.2015
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55803715 (1. Ausfertigung), zur Genehmigung vorgelegt am: 19.06.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 50302
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
