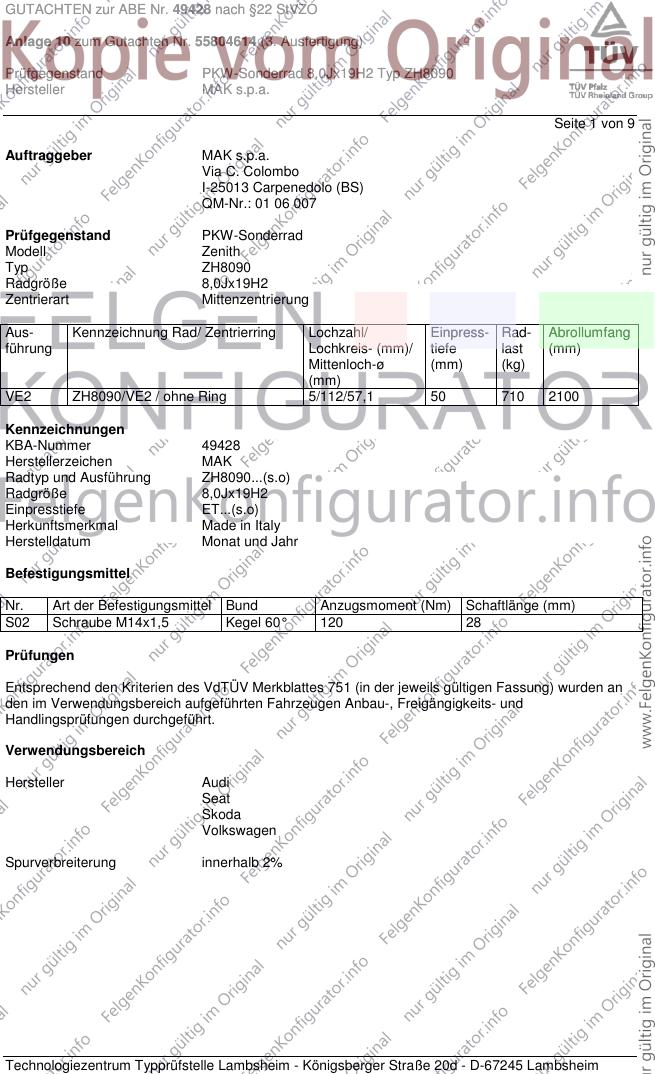

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 1 von 9
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell Zenith
Typ ZH8090
Radgröße 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
VE2 ZH8090/VE2 / ohne Ring 5/112/57,1 50 710 2100
Kennzeichnungen
KBA-Nummer 49428
Herstellerzeichen MAK
Radtyp und Ausführung ZH8090...(s.o)
Radgröße 8,0Jx19H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 215/35R19 T85 A12 A14 A21
8V 77-135 225/35R19 T88 A57 Cbo F24
e1*2007/46*0607*.. Lim S02
- Limousine
- Cabrio
Audi A3 Cabriolet 75-147 225/35R19 T84 T88 A12 A14 A21
8P 75-147 235/35R19 A01 G01 K1a K1b K56 T87 T88 A58 Cbo S02
e1*2001/116*0456*..
Audi A3, -/Sportback 184-195 225/35R19 T88 A12 A14 A21
8P, 8PA 184-195 235/35R19 A01 G01 K1a K1b K56 T88 Flh S02
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 T84 T88 A12 A14 A21
8P, 8PA, 8PB 66-147 235/35R19 A01 G01 K1a K1b K56 T87 T88 Flh S02
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 R37 T85
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-132 215/35R19 T85 A12 A14 A21
8V 77-135 225/35R19 T84 T88 A57 F24 Flh
e1*2007/46*0607*.. S02
Audi RS3 Sportback 250 225/35R19 R03 T88 A12 A14 A21
8P 250 235/35R19 R02 T91 A56 AV9 Flh
e1*2007/46*0615*.. 250 235/35R19 A01 K4h R03 T91 S02
Audi S3 206-221 225/35R19 T88 A12 A14 A21
8V A56 Cbo F24
e1*2007/46*0607*.. Lim S02
- Limousine
- Cabrio
Audi S3, -/Sportback 206-221 225/35R19 T88 A12 A14 A21
8V A56 F24 Flh
e1*2007/46*0607*.. S02
Audi TT 118-155 225/35R19 T84 T88 A12 A14 A21
8J 118-155 225/40R19 A57 Cbo Cpe
e1*2001/116* 118-155 235/35R19 S02
0369*00-16; 118-155 245/35R19
0374*00-01; 118-200 235/35R19 M+S
0375*00 118-200 245/35R19 M+S
Audi TT 132-169 225/35R19 A91 T84 T88 A14 A21 A57
8J 132-169 225/40R19 A90 Cbo Cpe S02
e1*2001/116* 132-169 235/35R19 A12
0369*17-.. 132-169 245/35R19 A12
ab MJ 2015 (8S)
Seat Altea / Toledo 63-110 215/35R19 T85 A12 A14 A21
5P, 5PN 63-155 225/35R19 A01 K1c T84 T88 A60 Flh KOV
e9*2001/116*0050*..; SeF Sth S02
e9*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63-118 215/35R19 R37 T85 A12 A14 A21
1P, 1PN 63-195 225/35R19 T84 T88 A58 Flh S02
e9*2001/116*0052*..; 63-195 235/35R19 A01 G03 K1a K2b
e9*2007/46*0013*..
Seat Leon 81-135 215/35R19 A58 T85 A12 A14 A21
5F 81-135 225/35R19 T84 T88 Car F24 Flh
e9*2007/46*0094*.. KOV S02
Seat Leon 63 - 110 215/35R19 T85 A12 A14 A21
5F 63 - 110 225/35R19 T84 A58 Car F23
e9*2007/46*0094*.. Flh KOV S02
Seat Leon Cupra 195,206 225/35R19 T88 A12 A14 A21
5F 195,206 235/35R19 A58 BW7 Car
e9*2007/46*0094*.. F24 Flh KOV
S02
Seat Leon X-Perience 81-135 225/35R19 T88 A12 A14 A21
4drive A56 Car F24
5F KMV S02
e9*2007/46*0094*..
Skoda Octavia (II) 55-147 225/35R19 T88 A12 A14 A21
1Z A58 Car Lim
e11*2001/116*0230*..; Npf S02
e11*2007/46*0012*..
Skoda Octavia (II) 103-118 225/40R19 T93 A12 A14 A21
Scout A56 Car KMV
1Z S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/35R19 A12 A14 A21
5E 63-110 225/35R19 T88 A58 Car F23
e11*2007/46*0243*..; Lim Npf S02
e11*2007/46*0244*..
Skoda Octavia (III) 132-169 215/35R19 T85 A12 A14 A21
5E 132-169 225/35R19 T88 A58 Car F24
e11*2007/46*0243*.. Lim Npf S02
Skoda Superb (II) 77-147 225/35R19 T88 A12 A14 A21
3T Car Lim S02
e11*2001/116*
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Yeti 77-125 225/40R19 T89 T93 A01 A12 A14
5L 77-125 235/35R19 T87 T91 A21 A57 S02
e11*2007/46*0010*..,
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-162 225/40R19 A12 A14 A21
16 77-162 235/35R19 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 235/40R19 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85 225/35R19 T88 A12 A14 A21
AU A58 F24 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 225/35R19 T88 A12 A14 A21
AU A58 F23 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW Golf (V) 55-125 215/35R19 R37 T85 A12 A14 A21
1K 55-184 225/35R19 A01 K1a K1b T84 T88 Flh S02
e1*2001/116*
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 T85 A12 A14 A21
1KM 59-147 225/35R19 A01 K1a K2b K56 T84 T88 A58 Car S02
e1*2001/116*
0328*00-14
VW Golf (VI) 59-118 215/35R19 T85 A12 A14 A21
1K 59-173 225/35R19 T84 T88 Cbo Flh S02
e1*2001/116
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 T85 A12 A14 A21
1KM 59-118 225/35R19 T84 T88 Car S02
e1*2001/116*0328*..;
e1*2007/46*0492*..
VW Golf (VII) /-Variant 63 - 169 215/35R19 T85 A12 A14 A21
AU, AUV 63 - 169 225/35R19 T84 T88 A57 Car F24
e1*2007/46*0623*.., Flh NoE S02
e1*2007/46*0627*..
VW Golf (VII) /-Variant 63 - 90 215/35R19 T85 A12 A14 A21
AU, AUV 63 - 90 225/35R19 T84 A58 Car F23
e1*2007/46*0623*.., Flh NoE S02
e1*2007/46*0627*..
VW Golf (VII) GTE 110 225/35R19 T88 A12 A14 A21
Hybrid A58 F24 Flh
AU S02
e1*2007/46*0623*11-..
VW Golf Plus 55-125 225/35R19 T84 T88 A12 A14 A21
1KP 55-85 215/35R19 T85 A58 Flh S02
e1*2001/116*0304*..;
e1*2007/46*0491*..
VW Golf R (VI) 188-199 225/35R19 T88 A12 A14 A21
1K 188-199 235/35R19 Cbo Flh S02
e1*2001/116
*0242*33-..
VW Golf R (VII) 206, 221 225/35R19 T88 A12 A14 A21
AU 206, 221 235/35R19 A56 F24 Flh
e1*2007/46*0623*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf R Variant(VII) 221 225/35R19 T88 A12 A14 A21
AUV 221 235/35R19 A56 Car F24
e1*2007/46*0627*.. S02
VW Golf Sportsvan 92, 110 215/35R19 T85 A12 A14 A21
AUV 92, 110 225/35R19 T84 T88 A58 F24 Flh
e1*2007/46*0627*.. S02
VW Golf Sportsvan 63-81 215/35R19 T85 A12 A14 A21
AUV 63-81 225/35R19 T84 A58 F23 Flh
e1*2007/46*0627*.. S02
VW Jetta 77 - 155 215/35R19 T85 A12 A14 A21
16, 16H 77 - 155 225/35R19 T88 A58 Sth S02
e1*2007/46*0539*..; 77 - 155 235/35R19 A01 G01 K1a K1b K2b
e1*2007/46*0584*..
VW Jetta 66-110 215/35R19 T85 A12 A14 A21
1KM 66-147 225/35R19 A01 K1a K2b K56 T84 T88 A58 S02
e1*2001/116*0328*..
VW Touran 81, 110 225/40R19 K1a A01 A12 A14
1T A21 A58 S02
e1*2001/116*
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

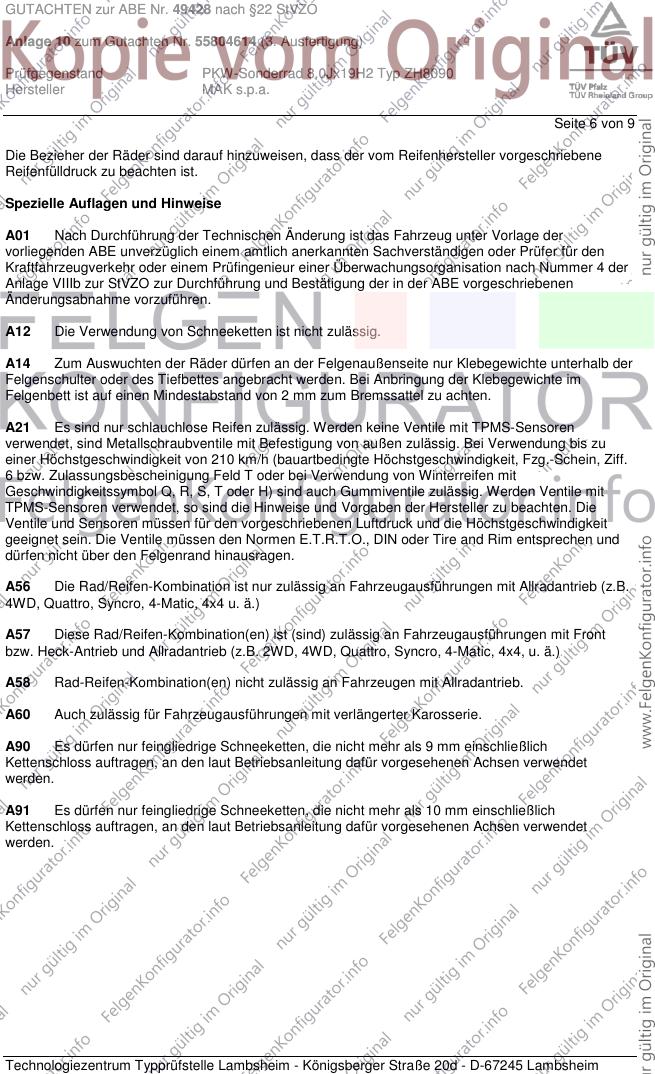

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 6 von 9
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 7 von 9
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.

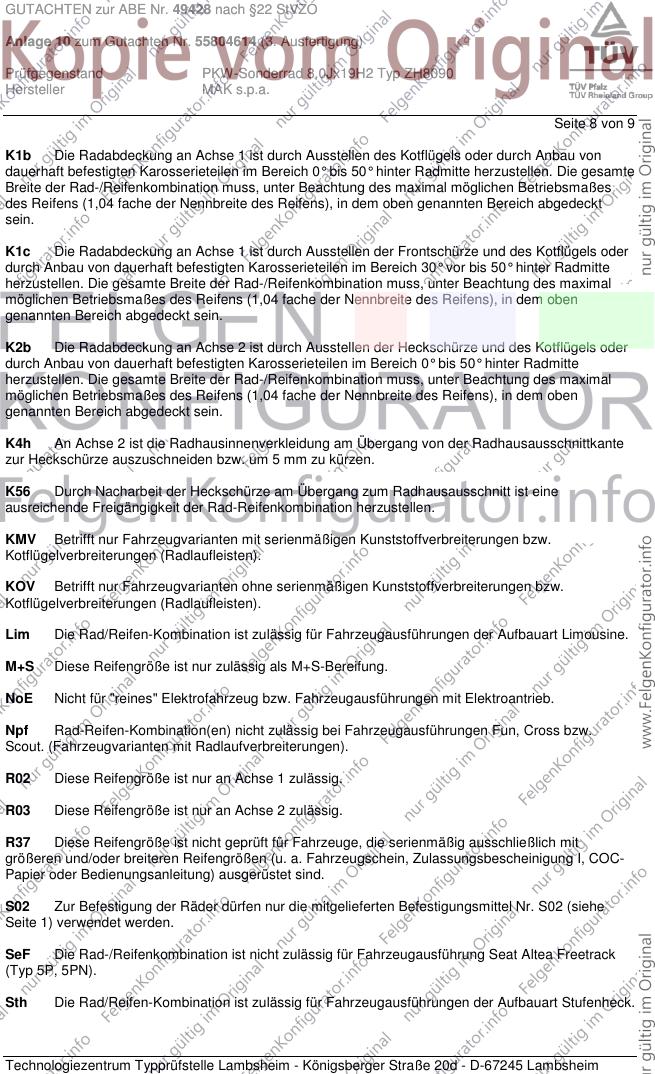

Seite 8 von 9
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.

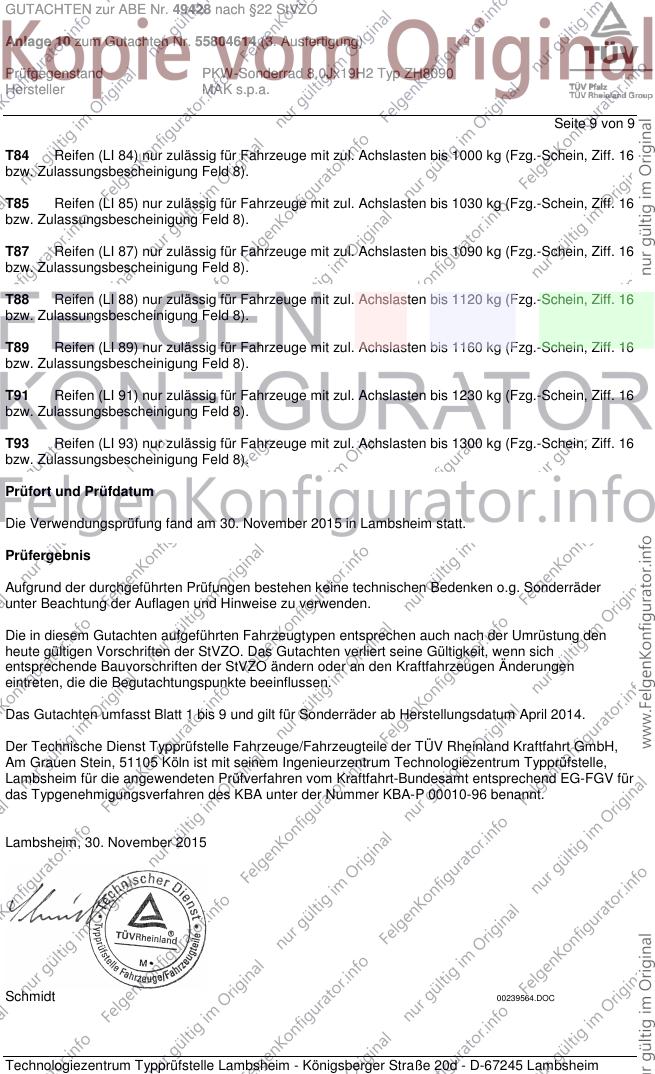

Seite 9 von 9
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 30. November 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum April 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. November 2015
Schmidt 00239564.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
