Gutachten 366-0284-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 5 Radtyp: KL-167
Antragsteller: AUTO IMAGEN S.L. Stand: 14.08.2015
__________________________________________________________________________________________________________________

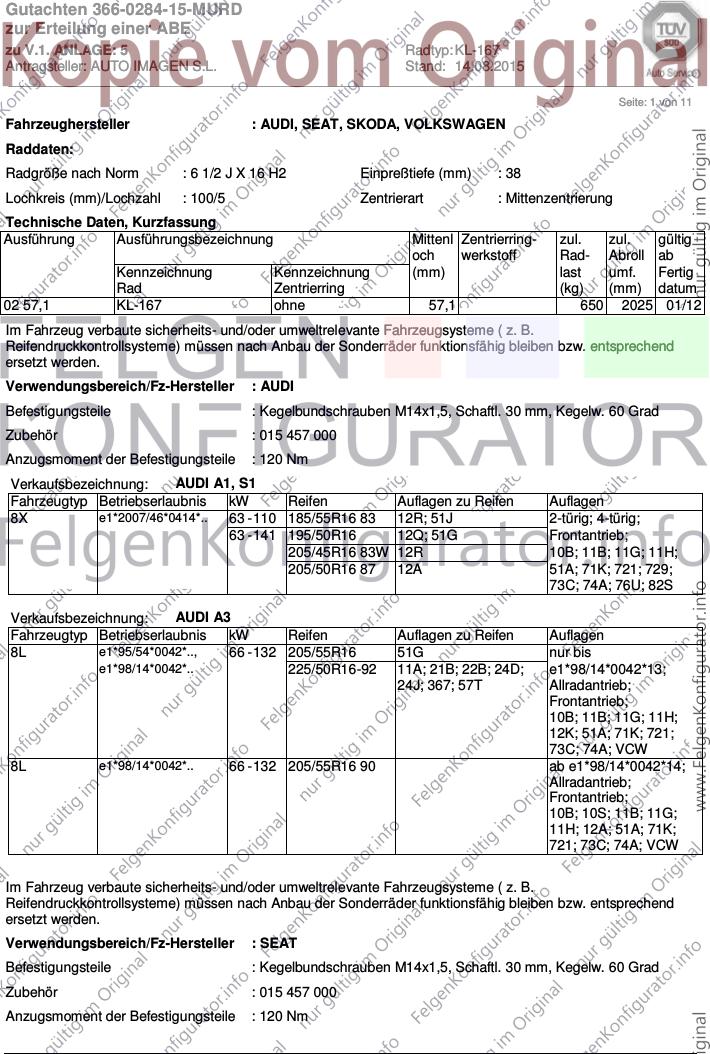

Seite: 1 von 11
Fahrzeughersteller : AUDI, SEAT, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
02 57,1 KL-167 ohne 57,1 650 2025 01/12
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad
Zubehör : 015 457 000
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A1, S1
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8X e1*2007/46*0414*.. 63 - 110 185/55R16 83 12R; 51J 2-türig; 4-türig;
63 - 141 195/50R16 12Q; 51G Frontantrieb;
205/45R16 83W 12R 10B; 11B; 11G; 11H;
205/50R16 87 12A 51A; 71K; 721; 729;
73C; 74A; 76U; 82S
Verkaufsbezeichnung: AUDI A3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8L e1*95/54*0042*.., 66 - 132 205/55R16 51G nur bis
e1*98/14*0042*.. 225/50R16-92 11A; 21B; 22B; 24D; e1*98/14*0042*13;
24J; 367; 57T Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
73C; 74A; VCW
8L e1*98/14*0042*.. 66 - 132 205/55R16 90 ab e1*98/14*0042*14;
Allradantrieb;
Frontantrieb;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71K;
721; 73C; 74A; VCW
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad
Zubehör : 015 457 000
Anzugsmoment der Befestigungsteile : 120 Nm
Gutachten 366-0284-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 5 Radtyp: KL-167
Antragsteller: AUTO IMAGEN S.L. Stand: 14.08.2015
__________________________________________________________________________________________________________________

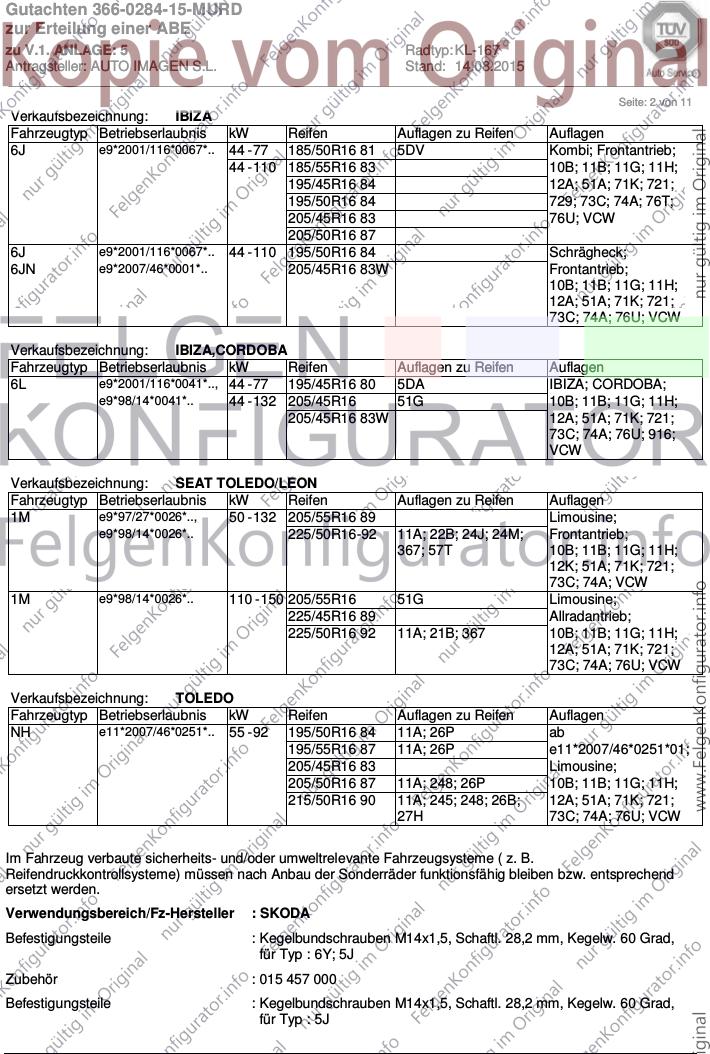

Seite: 2 von 11
Verkaufsbezeichnung: IBIZA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6J e9*2001/116*0067*.. 44 - 77 185/50R16 81 5DV Kombi; Frontantrieb;
44 - 110 185/55R16 83 10B; 11B; 11G; 11H;
195/45R16 84 12A; 51A; 71K; 721;
195/50R16 84 729; 73C; 74A; 76T;
205/45R16 83 76U; VCW
205/50R16 87
6J e9*2001/116*0067*.. 44 - 110 195/50R16 84 Schrägheck;
6JN e9*2007/46*0001*.. 205/45R16 83W Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76U; VCW
Verkaufsbezeichnung: IBIZA,CORDOBA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6L e9*2001/116*0041*.., 44 - 77 195/45R16 80 5DA IBIZA; CORDOBA;
e9*98/14*0041*.. 44 - 132 205/45R16 51G 10B; 11B; 11G; 11H;
205/45R16 83W 12A; 51A; 71K; 721;
73C; 74A; 76U; 916;
VCW
Verkaufsbezeichnung: SEAT TOLEDO/LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1M e9*97/27*0026*.., 50 - 132 205/55R16 89 Limousine;
e9*98/14*0026*.. 225/50R16-92 11A; 22B; 24J; 24M; Frontantrieb;
367; 57T 10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
73C; 74A; VCW
1M e9*98/14*0026*.. 110 - 150 205/55R16 51G Limousine;
225/45R16 89 Allradantrieb;
225/50R16 92 11A; 21B; 367 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76U; VCW
Verkaufsbezeichnung: TOLEDO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e11*2007/46*0251*.. 55 - 92 195/50R16 84 11A; 26P ab
195/55R16 87 11A; 26P e11*2007/46*0251*01;
205/45R16 83 Limousine;
205/50R16 87 11A; 248; 26P 10B; 11B; 11G; 11H;
215/50R16 90 11A; 245; 248; 26B; 12A; 51A; 71K; 721;
27H 73C; 74A; 76U; VCW
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28,2 mm, Kegelw. 60 Grad,
für Typ : 6Y; 5J
Zubehör : 015 457 000
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28,2 mm, Kegelw. 60 Grad,
für Typ : 5J

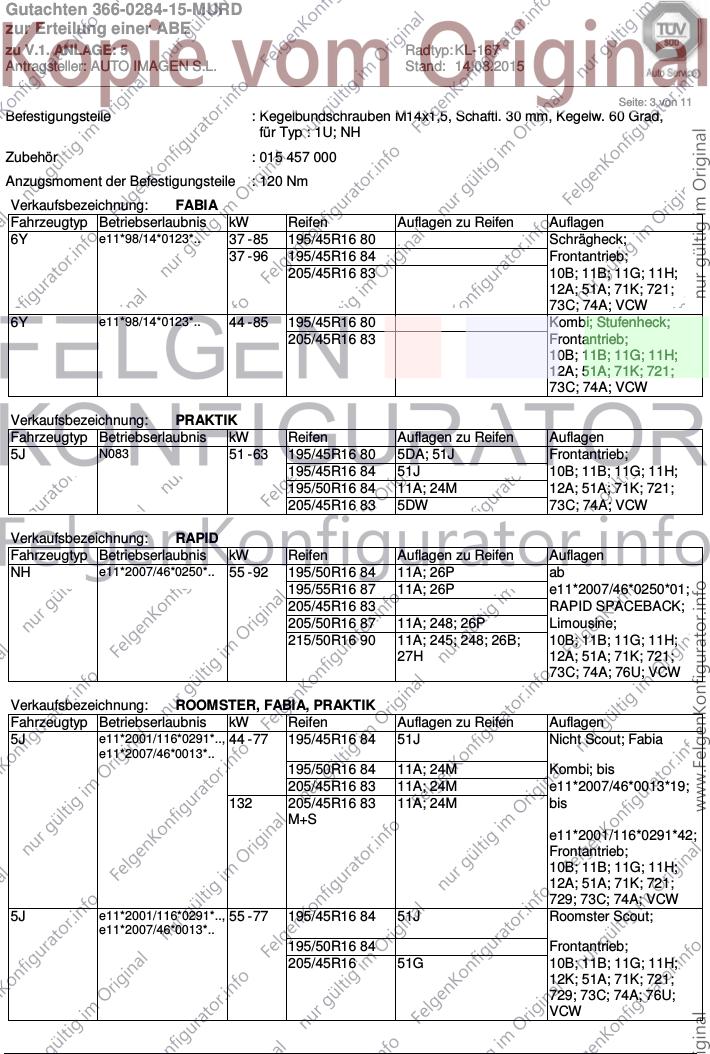

Gutachten 366-0284-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 5 Radtyp: KL-167
Antragsteller: AUTO IMAGEN S.L. Stand: 14.08.2015
__________________________________________________________________________________________________________________
Seite: 3 von 11
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : 1U; NH
Zubehör : 015 457 000
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: FABIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6Y e11*98/14*0123*.. 37 - 85 195/45R16 80 Schrägheck;
37 - 96 195/45R16 84 Frontantrieb;
205/45R16 83 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; VCW
6Y e11*98/14*0123*.. 44 - 85 195/45R16 80 Kombi; Stufenheck;
205/45R16 83 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; VCW
Verkaufsbezeichnung: PRAKTIK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J N083 51 - 63 195/45R16 80 5DA; 51J Frontantrieb;
195/45R16 84 51J 10B; 11B; 11G; 11H;
195/50R16 84 11A; 24M 12A; 51A; 71K; 721;
205/45R16 83 5DW 73C; 74A; VCW
Verkaufsbezeichnung: RAPID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e11*2007/46*0250*.. 55 - 92 195/50R16 84 11A; 26P ab
195/55R16 87 11A; 26P e11*2007/46*0250*01;
205/45R16 83 RAPID SPACEBACK;
205/50R16 87 11A; 248; 26P Limousine;
215/50R16 90 11A; 245; 248; 26B; 10B; 11B; 11G; 11H;
27H 12A; 51A; 71K; 721;
73C; 74A; 76U; VCW
Verkaufsbezeichnung: ROOMSTER, FABIA, PRAKTIK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J e11*2001/116*0291*.., 44 - 77 195/45R16 84 51J Nicht Scout; Fabia
e11*2007/46*0013*..
195/50R16 84 11A; 24M Kombi; bis
205/45R16 83 11A; 24M e11*2007/46*0013*19;
132 205/45R16 83 11A; 24M bis
M+S
e11*2001/116*0291*42;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; VCW
5J e11*2001/116*0291*.., 55 - 77 195/45R16 84 51J Roomster Scout;
e11*2007/46*0013*..
195/50R16 84 Frontantrieb;
205/45R16 51G 10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
729; 73C; 74A; 76U;
VCW

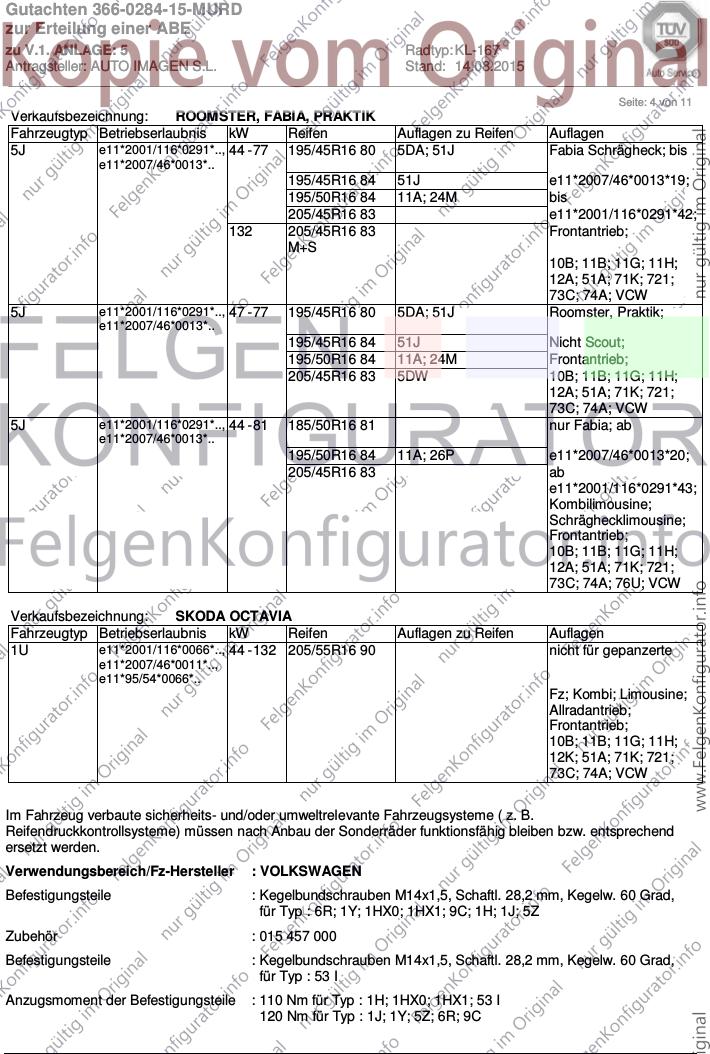

Gutachten 366-0284-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 5 Radtyp: KL-167
Antragsteller: AUTO IMAGEN S.L. Stand: 14.08.2015
__________________________________________________________________________________________________________________
Seite: 4 von 11
Verkaufsbezeichnung: ROOMSTER, FABIA, PRAKTIK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J e11*2001/116*0291*.., 44 - 77 195/45R16 80 5DA; 51J Fabia Schrägheck; bis
e11*2007/46*0013*..
195/45R16 84 51J e11*2007/46*0013*19;
195/50R16 84 11A; 24M bis
205/45R16 83 e11*2001/116*0291*42;
132 205/45R16 83 Frontantrieb;
M+S
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; VCW
5J e11*2001/116*0291*.., 47 - 77 195/45R16 80 5DA; 51J Roomster, Praktik;
e11*2007/46*0013*..
195/45R16 84 51J Nicht Scout;
195/50R16 84 11A; 24M Frontantrieb;
205/45R16 83 5DW 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; VCW
5J e11*2001/116*0291*.., 44 - 81 185/50R16 81 nur Fabia; ab
e11*2007/46*0013*..
195/50R16 84 11A; 26P e11*2007/46*0013*20;
205/45R16 83 ab
e11*2001/116*0291*43;
Kombilimousine;
Schräghecklimousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76U; VCW
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1U e11*2001/116*0066*.., 44 - 132 205/55R16 90 nicht für gepanzerte
e11*2007/46*0011*..,
e11*95/54*0066*..
Fz; Kombi; Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
73C; 74A; VCW
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28,2 mm, Kegelw. 60 Grad,
für Typ : 6R; 1Y; 1HX0; 1HX1; 9C; 1H; 1J; 5Z
Zubehör : 015 457 000
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28,2 mm, Kegelw. 60 Grad,
für Typ : 53 I
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : 1H; 1HX0; 1HX1; 53 I
120 Nm für Typ : 1J; 1Y; 5Z; 6R; 9C

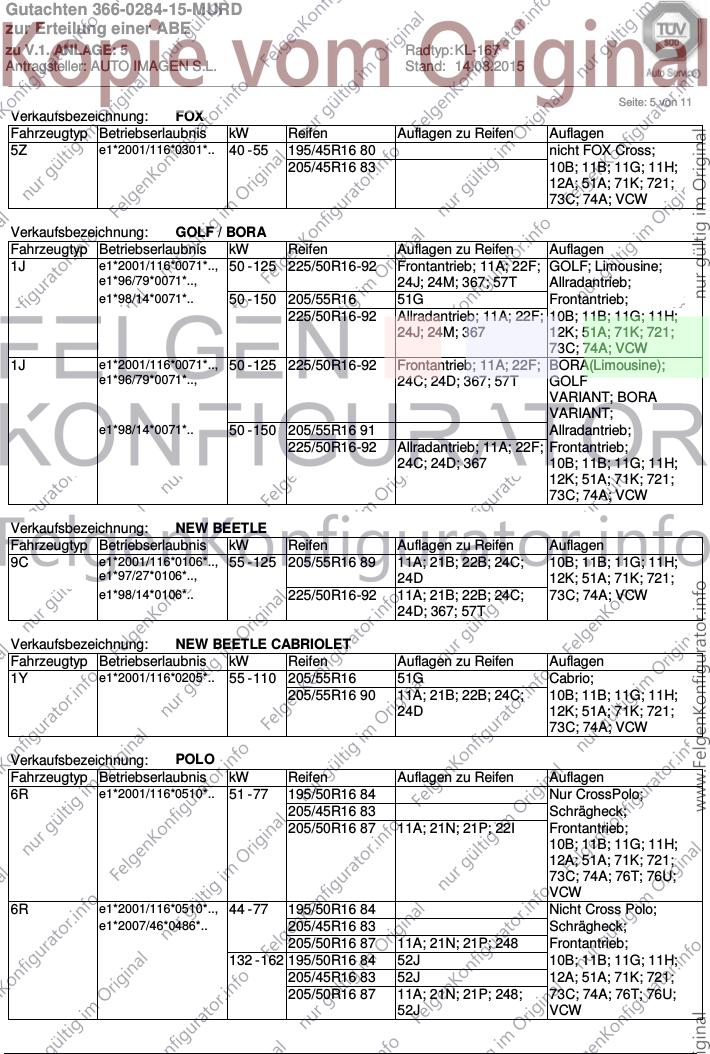

Gutachten 366-0284-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 5 Radtyp: KL-167
Antragsteller: AUTO IMAGEN S.L. Stand: 14.08.2015
__________________________________________________________________________________________________________________
Seite: 5 von 11
Verkaufsbezeichnung: FOX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5Z e1*2001/116*0301*.. 40 - 55 195/45R16 80 nicht FOX Cross;
205/45R16 83 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; VCW
Verkaufsbezeichnung: GOLF / BORA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1J e1*2001/116*0071*.., 50 - 125 225/50R16-92 Frontantrieb; 11A; 22F; GOLF; Limousine;
e1*96/79*0071*.., 24J; 24M; 367; 57T Allradantrieb;
e1*98/14*0071*.. 50 - 150 205/55R16 51G Frontantrieb;
225/50R16-92 Allradantrieb; 11A; 22F; 10B; 11B; 11G; 11H;
24J; 24M; 367 12K; 51A; 71K; 721;
73C; 74A; VCW
1J e1*2001/116*0071*.., 50 - 125 225/50R16-92 Frontantrieb; 11A; 22F; BORA(Limousine);
e1*96/79*0071*.., 24C; 24D; 367; 57T GOLF
VARIANT; BORA
VARIANT;
e1*98/14*0071*.. 50 - 150 205/55R16 91 Allradantrieb;
225/50R16-92 Allradantrieb; 11A; 22F; Frontantrieb;
24C; 24D; 367 10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
73C; 74A; VCW
Verkaufsbezeichnung: NEW BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
9C e1*2001/116*0106*.., 55 - 125 205/55R16 89 11A; 21B; 22B; 24C; 10B; 11B; 11G; 11H;
e1*97/27*0106*.., 24D 12K; 51A; 71K; 721;
e1*98/14*0106*.. 225/50R16-92 11A; 21B; 22B; 24C; 73C; 74A; VCW
24D; 367; 57T
Verkaufsbezeichnung: NEW BEETLE CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Y e1*2001/116*0205*.. 55 - 110 205/55R16 51G Cabrio;
205/55R16 90 11A; 21B; 22B; 24C; 10B; 11B; 11G; 11H;
24D 12K; 51A; 71K; 721;
73C; 74A; VCW
Verkaufsbezeichnung: POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6R e1*2001/116*0510*.. 51 - 77 195/50R16 84 Nur CrossPolo;
205/45R16 83 Schrägheck;
205/50R16 87 11A; 21N; 21P; 22I Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76T; 76U;
VCW
6R e1*2001/116*0510*.., 44 - 77 195/50R16 84 Nicht Cross Polo;
e1*2007/46*0486*.. 205/45R16 83 Schrägheck;
205/50R16 87 11A; 21N; 21P; 248 Frontantrieb;
132 - 162 195/50R16 84 52J 10B; 11B; 11G; 11H;
205/45R16 83 52J 12A; 51A; 71K; 721;
205/50R16 87 11A; 21N; 21P; 248; 73C; 74A; 76T; 76U;
52J VCW
Gutachten 366-0284-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 5 Radtyp: KL-167
Antragsteller: AUTO IMAGEN S.L. Stand: 14.08.2015
__________________________________________________________________________________________________________________

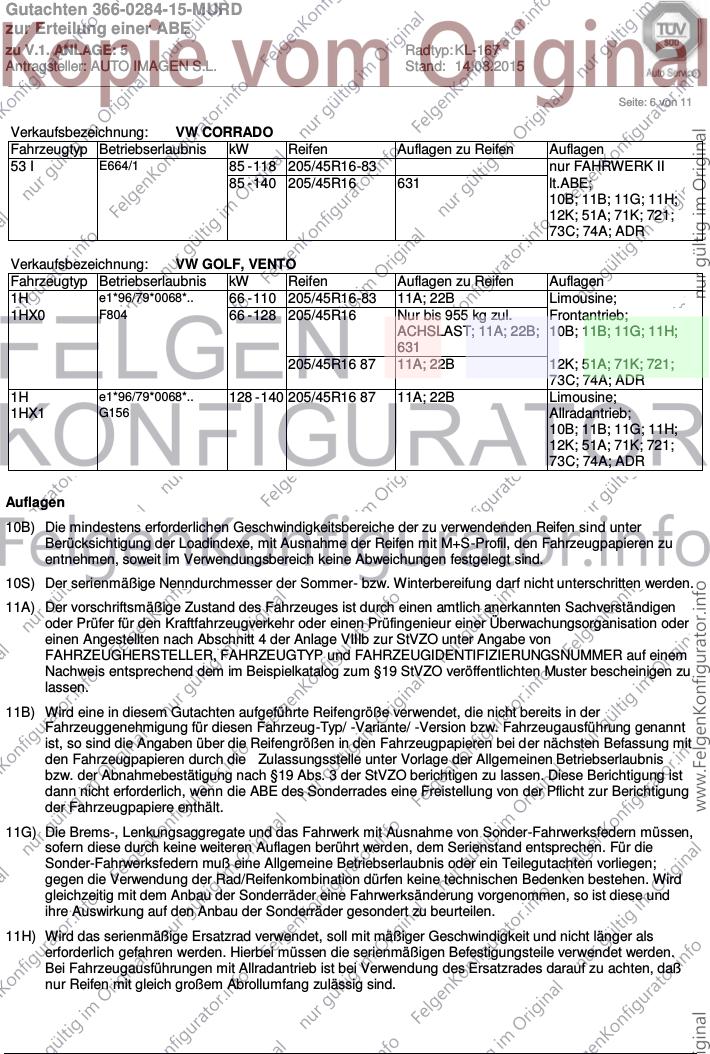

Seite: 6 von 11
Verkaufsbezeichnung: VW CORRADO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
53 I E664/1 85 - 118 205/45R16-83 nur FAHRWERK II
85 - 140 205/45R16 631 lt.ABE;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
73C; 74A; ADR
Verkaufsbezeichnung: VW GOLF, VENTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1H e1*96/79*0068*.. 66 - 110 205/45R16-83 11A; 22B Limousine;
1HX0 F804 66 - 128 205/45R16 Nur bis 955 kg zul. Frontantrieb;
ACHSLAST; 11A; 22B; 10B; 11B; 11G; 11H;
631
205/45R16 87 11A; 22B 12K; 51A; 71K; 721;
73C; 74A; ADR
1H e1*96/79*0068*.. 128 - 140 205/45R16 87 11A; 22B Limousine;
1HX1 G156 Allradantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
73C; 74A; ADR
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
Gutachten 366-0284-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 5 Radtyp: KL-167
Antragsteller: AUTO IMAGEN S.L. Stand: 14.08.2015
__________________________________________________________________________________________________________________

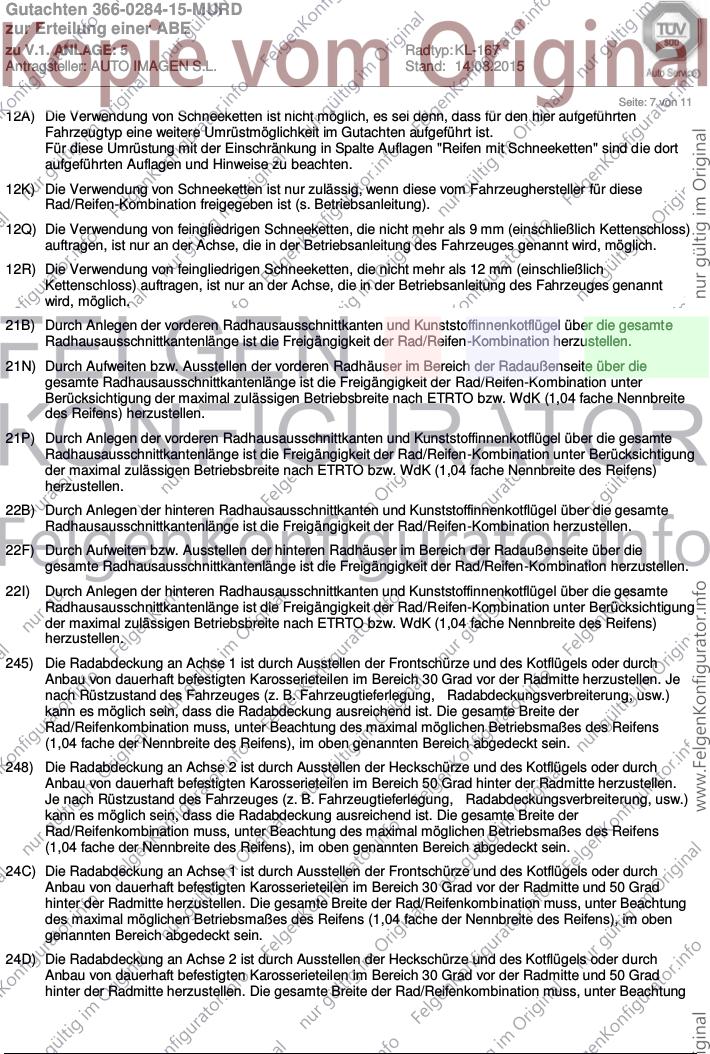

Seite: 7 von 11
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
Gutachten 366-0284-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 5 Radtyp: KL-167
Antragsteller: AUTO IMAGEN S.L. Stand: 14.08.2015
__________________________________________________________________________________________________________________

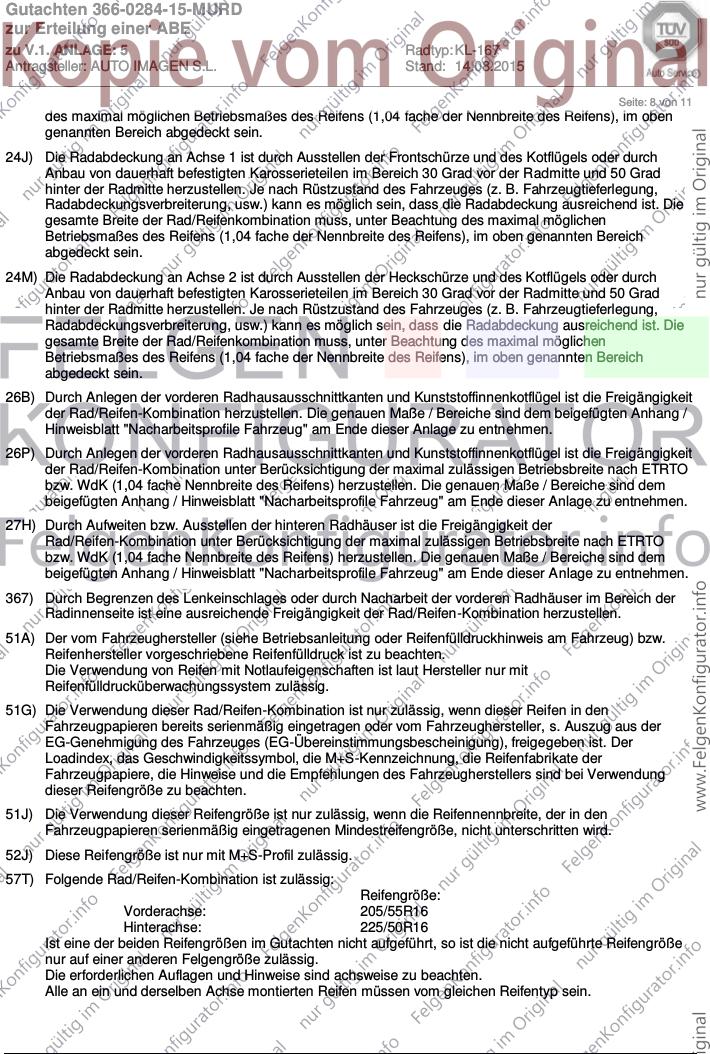

Seite: 8 von 11
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Gutachten 366-0284-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 5 Radtyp: KL-167
Antragsteller: AUTO IMAGEN S.L. Stand: 14.08.2015
__________________________________________________________________________________________________________________

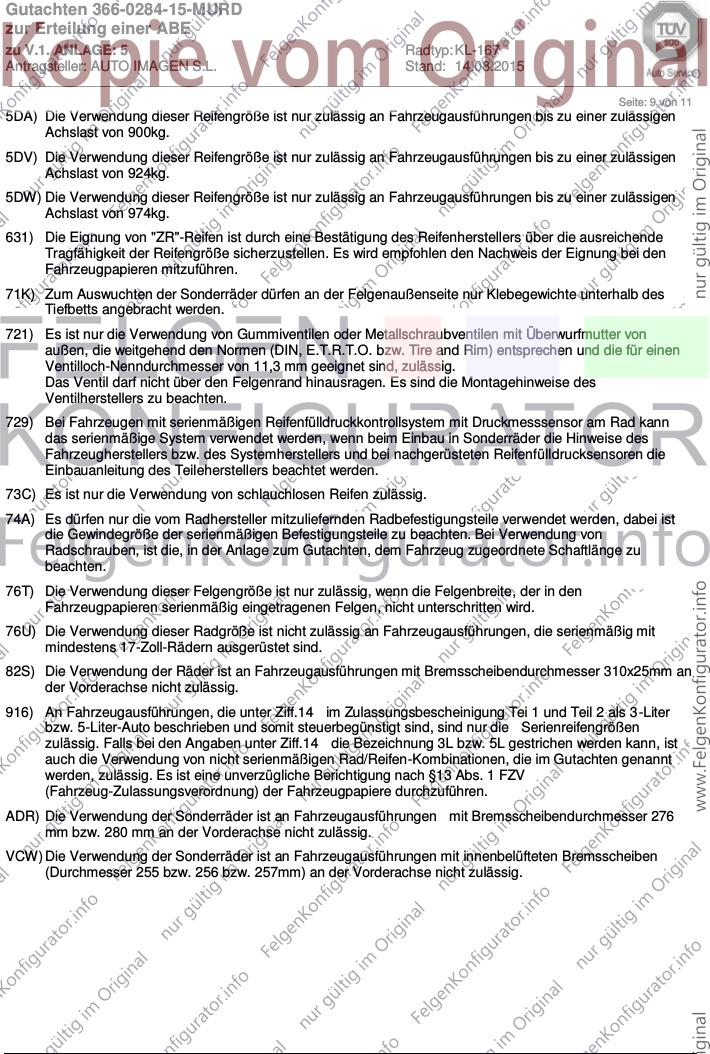

Seite: 9 von 11
5DA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 900kg.
5DV) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 924kg.
5DW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 974kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
82S) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 310x25mm an
der Vorderachse nicht zulässig.
916) An Fahrzeugausführungen, die unter Ziff.14 im Zulassungsbescheinigung Tei 1 und Teil 2 als 3-Liter
bzw. 5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die Serienreifengrößen
zulässig. Falls bei den Angaben unter Ziff.14 die Bezeichnung 3L bzw. 5L gestrichen werden kann, ist
auch die Verwendung von nicht serienmäßigen Rad/Reifen-Kombinationen, die im Gutachten genannt
werden, zulässig. Es ist eine unverzügliche Berichtigung nach §13 Abs. 1 FZV
(Fahrzeug-Zulassungsverordnung) der Fahrzeugpapiere durchzuführen.
ADR) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 276
mm bzw. 280 mm an der Vorderachse nicht zulässig.
VCW) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit innenbelüfteten Bremsscheiben
(Durchmesser 255 bzw. 256 bzw. 257mm) an der Vorderachse nicht zulässig.
Gutachten 366-0284-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 5 Radtyp: KL-167
Antragsteller: AUTO IMAGEN S.L. Stand: 14.08.2015
__________________________________________________________________________________________________________________

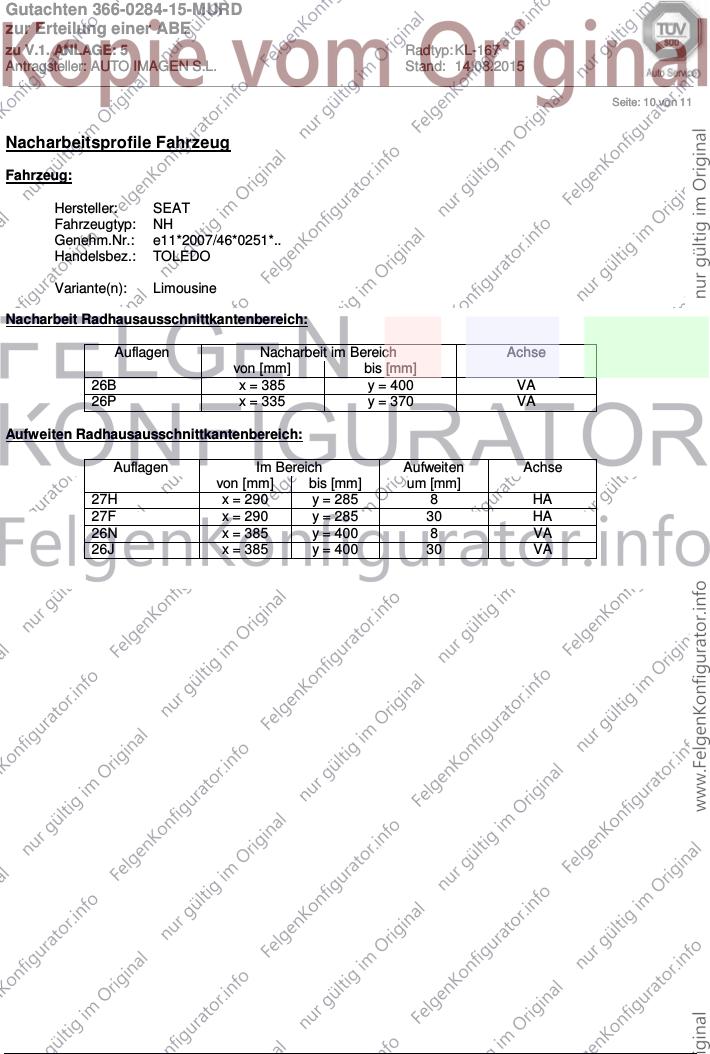

Seite: 10 von 11
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: NH
Genehm.Nr.: e11*2007/46*0251*..
Handelsbez.: TOLEDO
Variante(n): Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 385 y = 400 VA
26P x = 335 y = 370 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 290 y = 285 8 HA
27F x = 290 y = 285 30 HA
26N x = 385 y = 400 8 VA
26J x = 385 y = 400 30 VA
Gutachten 366-0284-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 5 Radtyp: KL-167
Antragsteller: AUTO IMAGEN S.L. Stand: 14.08.2015
__________________________________________________________________________________________________________________

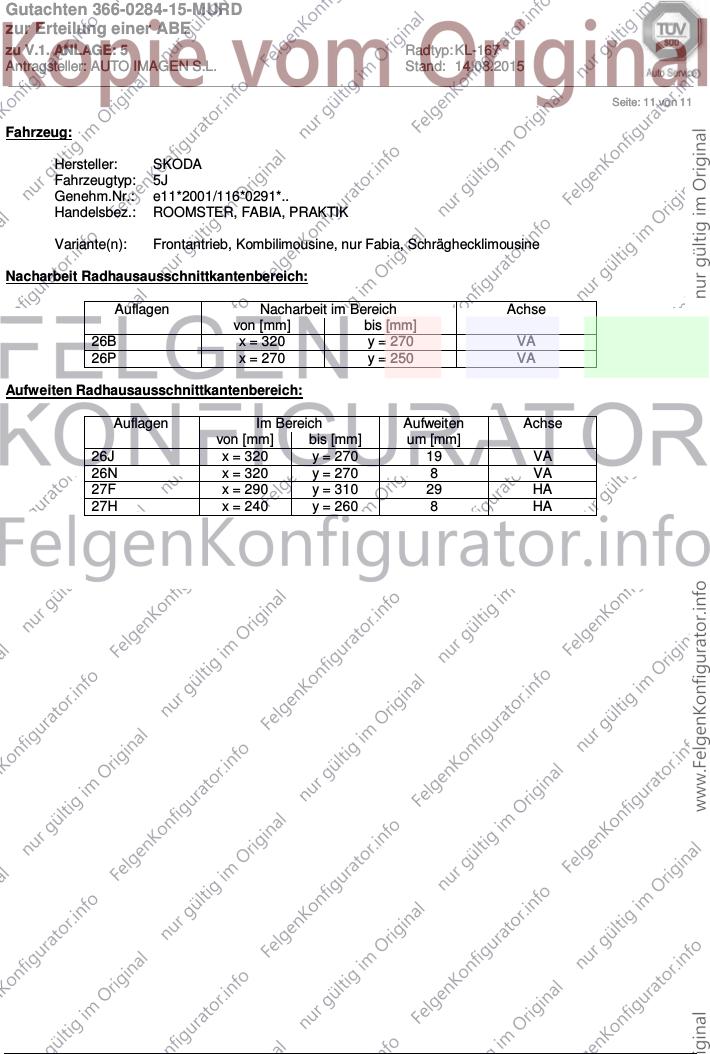

Seite: 11 von 11
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5J
Genehm.Nr.: e11*2001/116*0291*..
Handelsbez.: ROOMSTER, FABIA, PRAKTIK
Variante(n): Frontantrieb, Kombilimousine, nur Fabia, Schräghecklimousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 270 VA
26P x = 270 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 270 19 VA
26N x = 320 y = 270 8 VA
27F x = 290 y = 310 29 HA
27H x = 240 y = 260 8 HA
