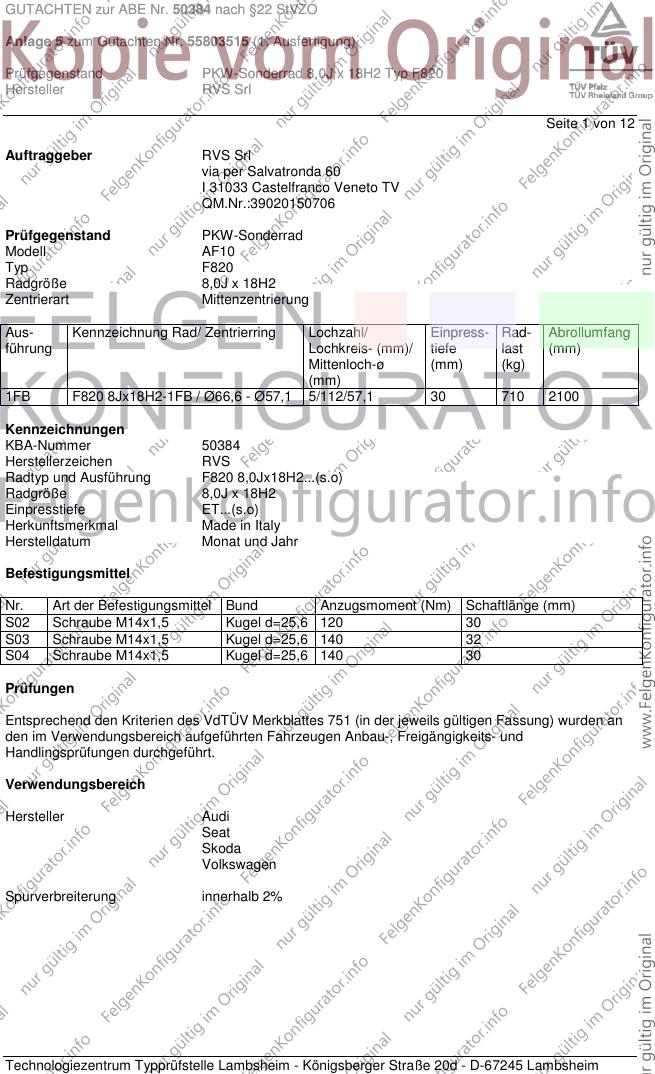

GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 1 von 12
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell AF10
Typ F820
Radgröße 8,0J x 18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
1FB F820 8Jx18H2-1FB / Ø66,6 - Ø57,1 5/112/57,1 30 710 2100
Kennzeichnungen
KBA-Nummer 50384
Herstellerzeichen RVS
Radtyp und Ausführung F820 8,0Jx18H2...(s.o)
Radgröße 8,0J x 18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kugel d=25,6 120 30
S03 Schraube M14x1,5 Kugel d=25,6 140 32
S04 Schraube M14x1,5 Kugel d=25,6 140 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 74-188 225/40R18 K1c K2b K44 K46 T88 T89 T91 A01 A12 A14
8E 74-188 235/40R18 K1c K2b K44 K46 A19 Car Lim
e1*98/14*0151*.., 74-188 245/35R18 K1c K2c K44 K46 T88 T89 T92 V18 S02
e1*2001/116*0151*.. 74-188 255/35R18 K2c K44 K46 R03 R70
Audi A4 55-195 225/40R18 K1c K2b K41 K43 K44 T88 T89 A01 A12 A14
B5 55-195 235/40R18 G01 K1c K2c K41 K43 K44 A19 Au7 Car
e1*93/81*0013*.. , 55-195 245/35R18 K1c K2c K41 K43 K44 T88 T89 K45 K46 K56
e1*98/14*0013*.. Lim V18 S02
Audi A4 162 225/40R18 K1c K2b K44 K46 T88 T89 T91 A01 A12 A14
QB6 162 235/40R18 K1c K2b K44 K46 A19 Cbo V18
e1*2001/116*0243*.. 162 245/35R18 K1c K2c K44 K46 T88 T89 S02
162 255/35R18 K2c K44 K46 R03 R70
Audi A4 Cabriolet 96-188 225/40R18 K1c K2b K44 K46 T88 T89 T91 A01 A12 A14
8H 96-188 235/40R18 K1c K2b K44 K46 T91 T93 A19 Cbo V18
e1*98/14*0177*.., 96-188 245/35R18 K1c K2c K44 K46 T88 T89 T92 S02
e1*2001/116*0177*.. 96-188 255/35R18 K2c K44 K46 R03 R70
Audi A4 S4 253 225/40R18 K1c K2b K44 K46 M+S T92 A01 A12 A14
8E,8H,QB6 253 235/40R18 K1c K2b K44 K46 T91 T93 A19 Car Cbo
e1*98/14,2001/116* 253 255/35R18 K2c K44 K46 R03 R70 Lim V18 S02
0151,0177,0243*..
Audi A6 81-184 225/40R18 K1c K46 T88 T89 T91 T92 A01 A12 A14
4B 81-184 235/40R18 G40 K1c K46 T91 T92 T94 A19 Au9 Car
e1*96/27, 98/14, 81-184 245/35R18 K1c K2b K41 K44 K45 K46 T88 T89 Lim X27 S02
2001/116*0051*..
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A12 A14 A19
4F, 4F1 89-257 235/40R18 A01 K1b K2b T91 T93 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/40R18 A01 K1b K2b K44 K46 K56 T93 V18 X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/50R18 K1a K1b K2b K41 K42 K44 K46 A01 A12 A14
4F, 4F1 120-257 235/45R18 K42 K46 A19 X28 S02
e1*2001/116*0254*..; 120-257 245/45R18 K1a K1b K2b K41 K42 K44 K46
e13*2007/46*1080*.. 120-257 255/45R18 K1c K2b K41 K42 K43 K44 K46
Audi A6 S6 320 235/45R18 K1b K2b K41 M+S T94 T98 A01 A12 A14
4F, 4F1 A19 Car Lim
e1*2001/116*0254*..; X27 S02
e13*2007/46*1080*..
Audi A8 154-257 235/50R18 K1c K2b R37 141 A01 A12 A14
4E 154-257 245/45R18 K1a K2b R37 T00 T96 142 A19 B03 BnK
e1*2001/116*0198*.., 154-257 255/45R18 K1c K2b 142 Lim NBF V18
e1*2001/116*0246*.. 154-331 235/50R18 K1c K2b M+S 141 S02
154-331 245/45R18 K1a K2b M+S T00 T96 142
154-331 255/45R18 K1c K2b M+S 142
Audi A8 110-250 235/50R18 K1c K2b R35 A01 A12 A14
D2 110-309 235/50R18 K1c K2b M+S R09 R35 A19 K41 K45
G850, 110-309 245/45R18 K1a K2b K46 K56 NBF
e1*93/81*0005*..; 110-309 255/45R18 K1c K2b K44 V18 S02
e1*98/14*0005*.. 309 235/45R18 K1a K2b M+S R09 T97 T98
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 100-155 225/45R18 A12 A14 A19
8U, 8U1 100-155 225/50R18 A01 K1a K2b A57 V00 V18
e1*2007/46*0591*..; 100-155 235/45R18 S03
e13*2007/46*1163*.. 100-155 235/50R18 A01 K1a K2b
100-155 245/45R18 A01 K1a K2b
100-155 255/45R18 A01 K1a K2b
Audi Q3 100-155 225/45R18 A12 A14 A19
8U, 8U1 100-155 225/50R18 A57 KMV V00
e1*2007/46*0591*..; 100-155 235/45R18 V18 S03
e13*2007/46*1163*.. 100-155 235/50R18
- mit Radhaus- 100-155 245/45R18
Verbreiterungen 100-155 255/45R18
Seat Alhambra 85-147 225/45R18 A01 K2b T95 142 A12 A14 A19
7N 85-147 235/40R18 A01 K2b T93 T95 142 A57 S04
e1*2007/46*0402*..; 85-147 235/45R18 A01 K2b T94 T98 142
e1*2007/46*0435*.. 85-147 245/40R18 A01 K1a K2c T93 T97 142
Seat Exeo / Exeo ST 75-155 225/40R18 K1a K1b T88 T89 A01 A12 A14
3R, 3RN 75-155 235/35R18 K1c K2b K3b K6g K8b T86 T90 A19 A58 Car
e9*2001/116*0072*.., 75-155 235/40R18 K1c K2b K3b K6g K8b Lim V18 S02
e9*2007/46*0011*.. 75-155 245/35R18 K1c K2b K3b K6g K8b
Skoda Octavia Scout 110-135 225/40R18 A01 K1a K1b A12 A14 A19
(III) 110-135 225/45R18 A01 K1a K1b A56 Car F24
5E 110-135 235/40R18 A01 K1a K1b S02
e11*2007/46*0243*.. 110-135 245/40R18 A01 K1c K4i K6g K6w K8e K9v
Skoda Superb 77-191 225/40R18 K1c K27 K2b K44 K46 K56 T92 A01 A12 A14
3T 77-191 245/35R18 K2c K44 K46 K56 R03 T92 A19 Car K41
e11*2001/116*0326*..; Lim V18 S02
e11*2007/46*0014*..
Skoda Superb 74-142 225/40R18 K2b K46 T88 T89 T91 A01 A12 A14
3U 74-142 245/35R18 K2a K2b K44 K45 K46 K56 T88 T89 A19 A58 K1c
e11*98/14*0187*.. 74-142 255/35R18 K2a K2b K44 K46 K56 R03 R70 Lim V18 S02
Skoda Yeti 77-125 225/40R18 K1c K2a K2b T89 T91 T92 A01 A12 A14
5L 77-125 225/45R18 K1c K2a K2b T91 T95 A19 A57 S02
e11*2007/46*0010*.., 77-125 235/40R18 K1c K2c T91 T93
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-155 225/45R18 K1c K2b K3a K3c A01 A12 A14
16 77-155 235/40R18 K1c K2a K2b K3a K3c K5c A19 A58 Cbo
e1*2007/46*0539*.. 77-155 235/45R18 K1c K2a K2b K3a K3c K5c Flh S02
VW Cross Touran 75-130 225/40R18 K1c R02 T88 T92 A01 A12 A14
1T, 1t 75-130 225/40R18 M+S R03 T88 T92 A19 KMV V18
e1*2001/116*0211*..; 75-130 235/40R18 K1c K2b K30 S02
e1*2007/46*0357*..; 75-130 245/35R18 K2b K42 R03 T88 T92
e1*2007/46*0506*.. 75-130 245/40R18 K2b K42 R03
- incl. Facelift 2011
VW Passat 66-142 225/40R18 K1c K2b K44 K45 T88 T89 T92 A01 A12 A14
3B 66-142 245/35R18 K1c K2b K44 K45 K56 T88 T89 A19 Car K46
e1*95/54*0043*.., 66-142 255/35R18 K2c K44 K56 R03 R70 T90 Lim V18 S02
e1*98/14*0043*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 74-142 225/40R18 K1c K44 T88 T89 T92 A01 A12 A14
3BG 74-142 245/35R18 K1c K2c K44 K45 K56 T88 T89 A19 Car K46
e1*98/14*0157*.., 74-142 255/35R18 K2c K44 K56 R03 R70 T90 Lim V18 S02
e1*2001/116*0157*..
VW Passat 88-176 225/45R18 K1c K2b K8h A01 A12 A14
3C 88-176 235/40R18 K1c K2c K4i K6i K8m A19 A57 Car
e1*2001/116* 88-176 235/45R18 K1c K2c K4i K6i K8m Lim V00 V18
0307*37-.. 88-176 245/40R18 K1c K2c K3c K4i K5d K6g K6i K8m S04
- Limousine / Variant
ab MJ 2015 (B8/3G)
VW Passat Alltrack 103-155 225/40R18 K6h K6w K8h M+S T92 A01 A12 A14
3C, 3c 103-155 225/45R18 K6h K6w K8h A19 A56 Car
e1*2001/116* 103-155 235/40R18 K6h K6y K8h T91 T95 KMV S02
0307*24-36; 103-155 245/40R18 K1a K1b K2b K5d K5w K6h K6y K8m
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat W8 202 225/40R18 K1c K2b K44 K46 K56 T91 T92 A01 A12 A14
3BS 202 255/35R18 K2c K44 K46 K56 R03 R70 T90 A19 B11 Car
e1*98/14*0173*.., K45 Lim V18
e1*2001/116*0173*.. S02
VW Phaeton 165-331 235/50R18 A01 K1a K1b T01 T97 141 A12 A14 A19
3D, 3d 165-331 245/45R18 A01 K1a T00 T96 142 BnK Lim V18
e1*98/14*0189*..; 165-331 255/45R18 A01 K1a K1b T03 T99 142 S02
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/40R18 K1a K2b A01 A12 A14
13 90-162 235/40R18 K1a K1b K2b A19 A58 Cpe
e1*2001/116*0471*.. 90-162 245/35R18 K1c K2c K42 V18 S02
90-162 245/40R18 K1c K2c K42 K44 K56
VW Scirocco R 188-206 225/40R18 K1a K2b A01 A12 A14
13 188-206 235/40R18 K1a K1b K2b A19 A58 Cpe
e1*2001/116*0471*.. 188-206 245/35R18 K1c K2c K42 V18 S02
188-206 245/40R18 K1c K2c K42 K44 K56
VW Sharan 85-147 225/45R18 A01 K2b T95 142 A12 A14 A19
7N 85-147 235/40R18 A01 K2b T93 T95 142 A57 S04
e1*2007/46*0401*..; 85-147 235/45R18 A01 K2b T94 T98 142
e1*2007/46*0434*.. 85-147 245/40R18 A01 K1a K2c T93 T97 142
VW Tiguan 81-155 225/50R18 A12 A14 A19
5N 81-155 235/50R18 KMV S04
e1*2001/116*0450*.., 81-155 245/45R18
e1*2007/46*0487*.. 81-155 255/45R18 A01 K42
- incl. Facelift 2011 81-155 255/45R18 Z19
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 225/50R18 K1c K2b A01 A12 A14
5N 81-155 235/50R18 K1c K2b A19 S04
e1*2001/116* 81-155 245/45R18 K1c K2b
0450*11-..; 81-155 255/45R18 K1c K2b K42
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/50R18 K1c K2b A01 A12 A14
5N 81-155 235/50R18 K1c K2c A19 S04
e1*2001/116* 81-155 245/45R18 K1c K2b
0450*00-10; 81-155 255/45R18 K1c K2c K42
e1*2007/46*
0487*00-01
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

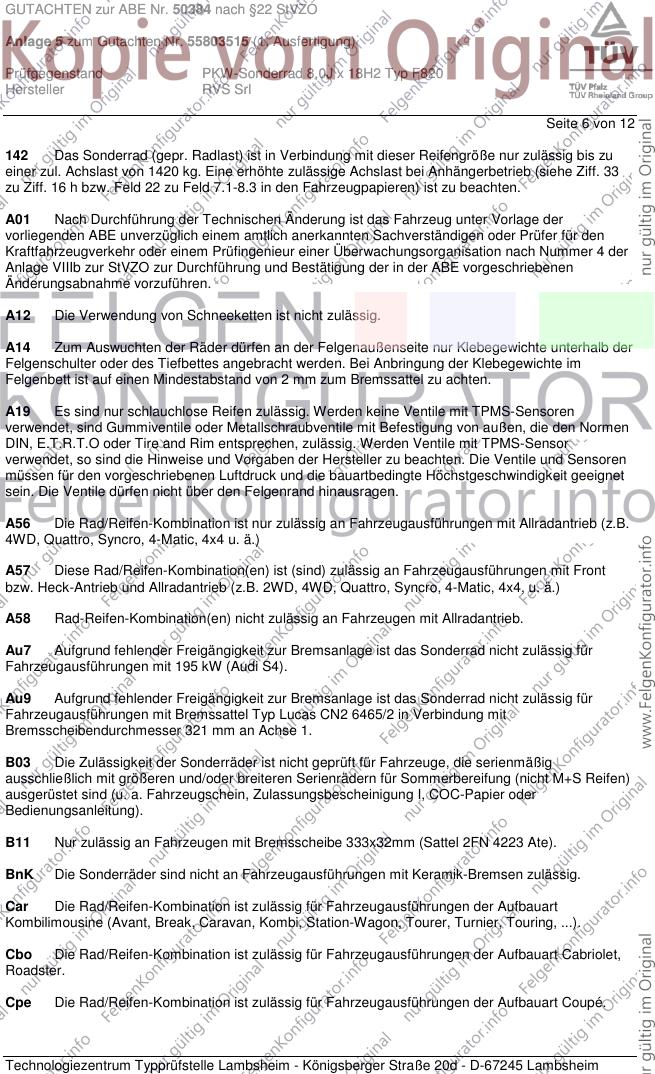

Seite 6 von 12
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

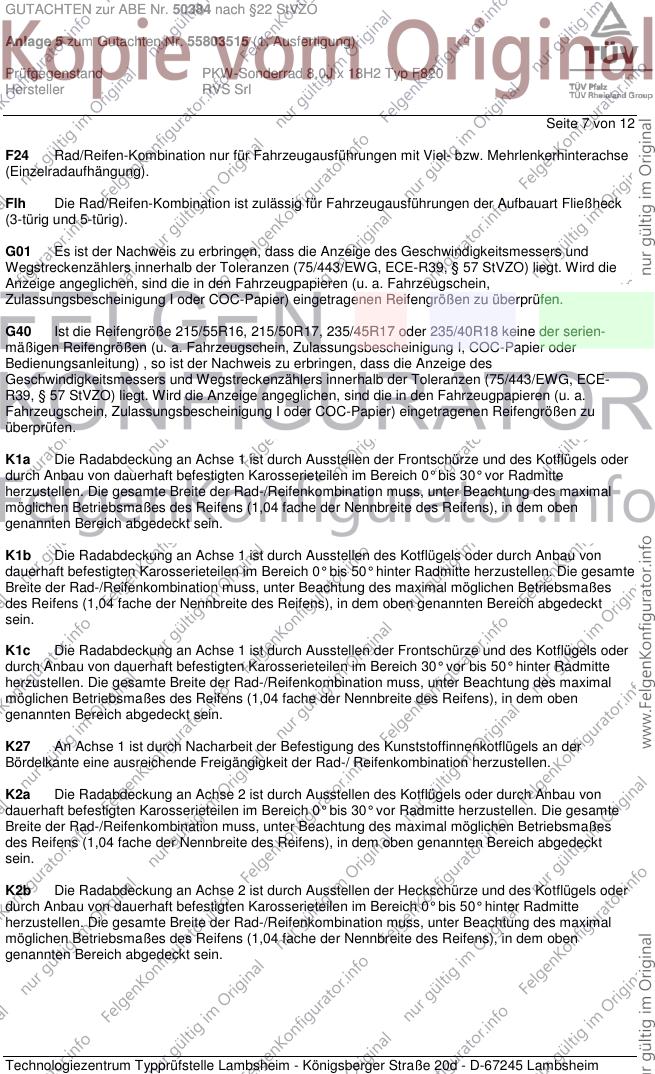

Seite 7 von 12
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

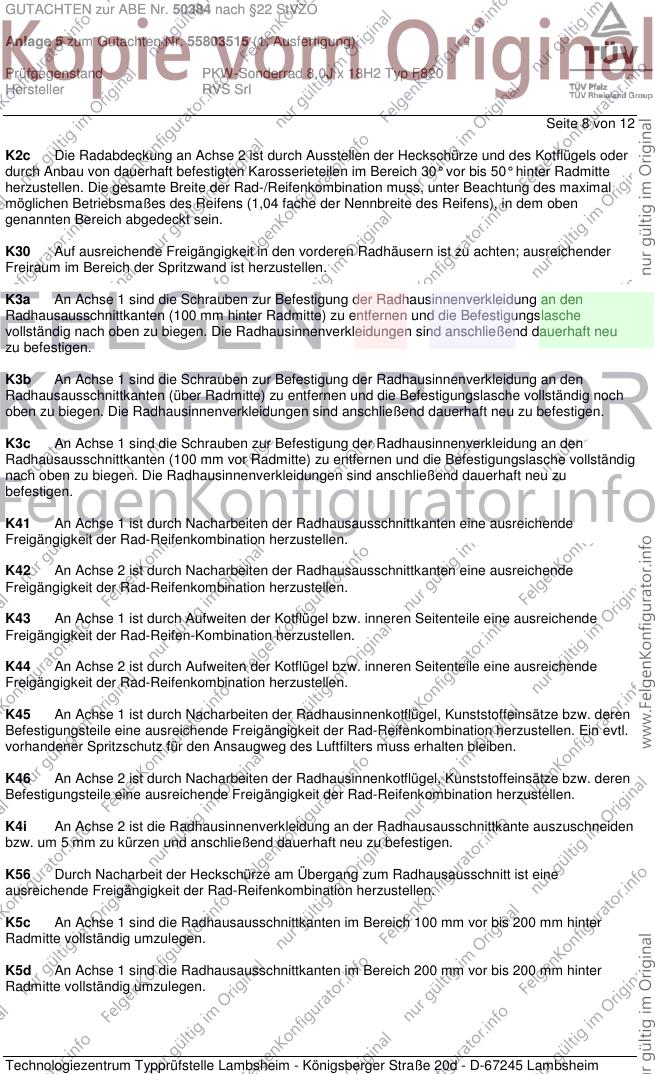

Seite 8 von 12
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

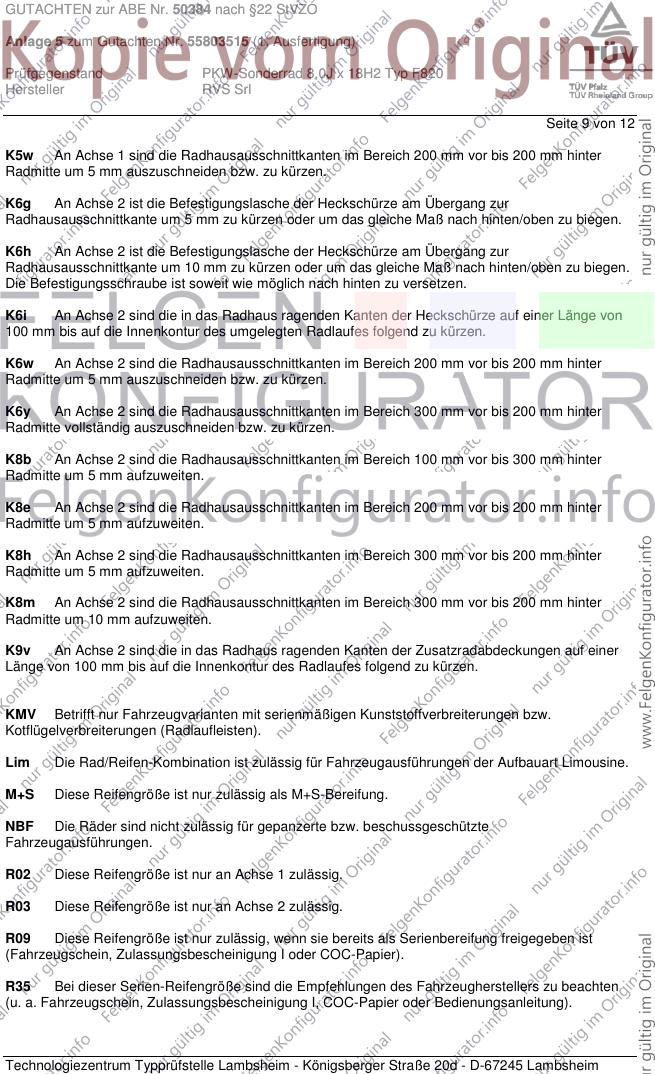

Seite 9 von 12
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

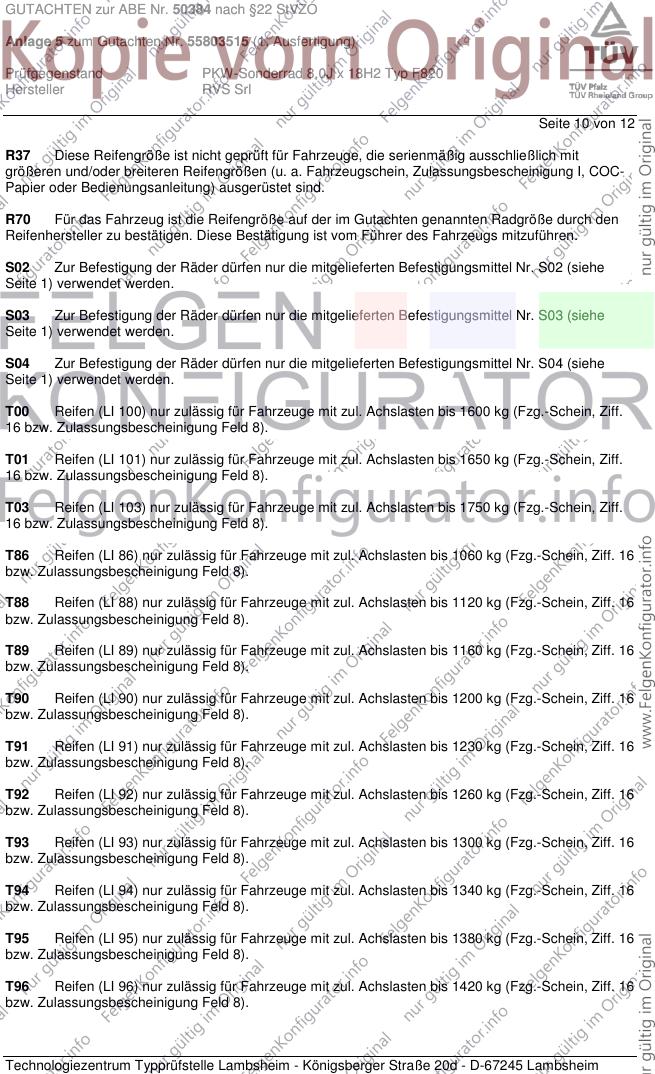

Seite 10 von 12
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

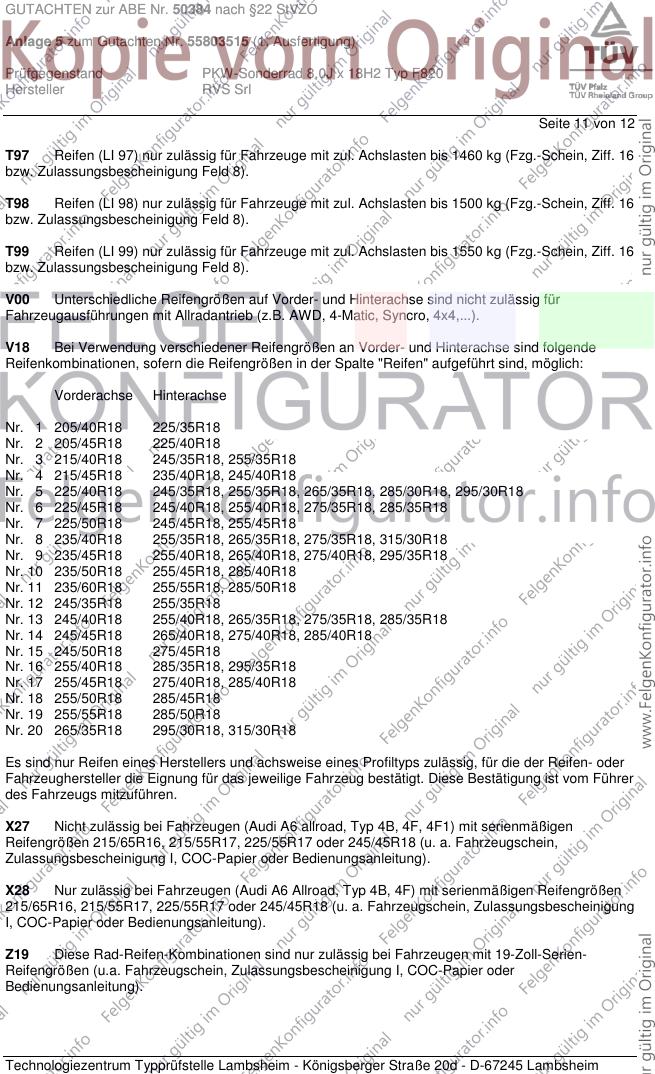

Seite 11 von 12
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. Juni 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum September 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. Juni 2015
Schmidt 00231085.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
