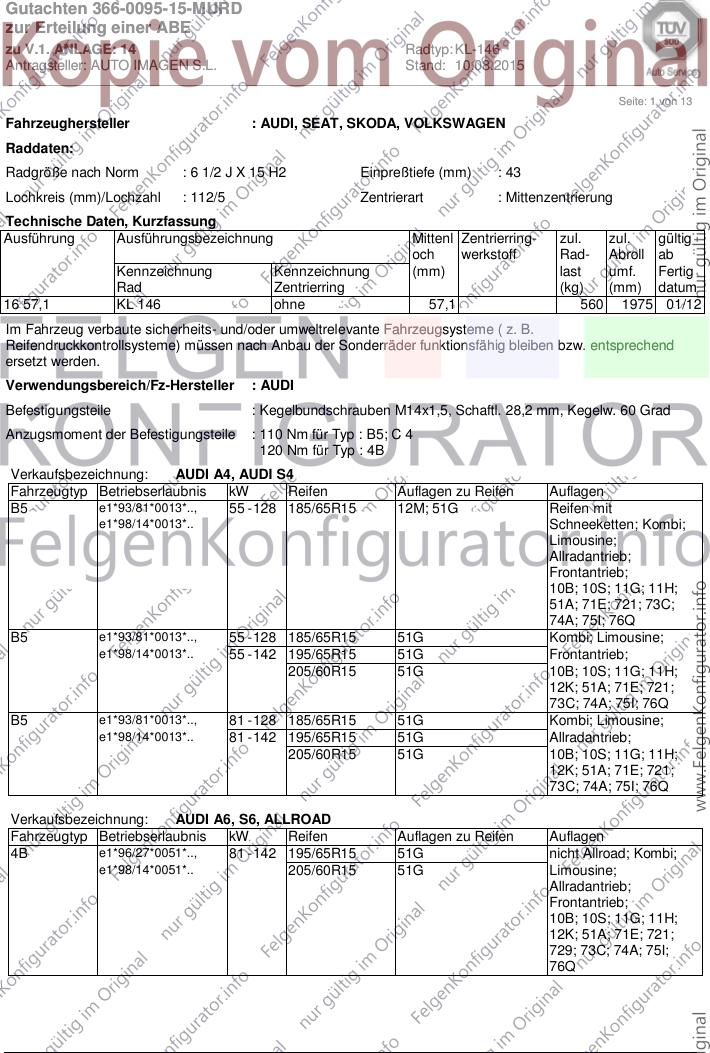

Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 14 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 1 von 13
Fahrzeughersteller : AUDI, SEAT, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 1/2 J X 15 H2 Einpreßtiefe (mm) : 43
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
16 57,1 KL 146 ohne 57,1 560 1975 01/12
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28,2 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : B5; C 4
120 Nm für Typ : 4B
Verkaufsbezeichnung: AUDI A4, AUDI S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B5 e1*93/81*0013*.., 55 - 128 185/65R15 12M; 51G Reifen mit
e1*98/14*0013*.. Schneeketten; Kombi;
Limousine;
Allradantrieb;
Frontantrieb;
10B; 10S; 11G; 11H;
51A; 71E; 721; 73C;
74A; 75I; 76Q
B5 e1*93/81*0013*.., 55 - 128 185/65R15 51G Kombi; Limousine;
e1*98/14*0013*.. 55 - 142 195/65R15 51G Frontantrieb;
205/60R15 51G 10B; 10S; 11G; 11H;
12K; 51A; 71E; 721;
73C; 74A; 75I; 76Q
B5 e1*93/81*0013*.., 81 - 128 185/65R15 51G Kombi; Limousine;
e1*98/14*0013*.. 81 - 142 195/65R15 51G Allradantrieb;
205/60R15 51G 10B; 10S; 11G; 11H;
12K; 51A; 71E; 721;
73C; 74A; 75I; 76Q
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*96/27*0051*.., 81 - 142 195/65R15 51G nicht Allroad; Kombi;
e1*98/14*0051*.. 205/60R15 51G Limousine;
Allradantrieb;
Frontantrieb;
10B; 10S; 11G; 11H;
12K; 51A; 71E; 721;
729; 73C; 74A; 75I;
76Q
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 14 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________

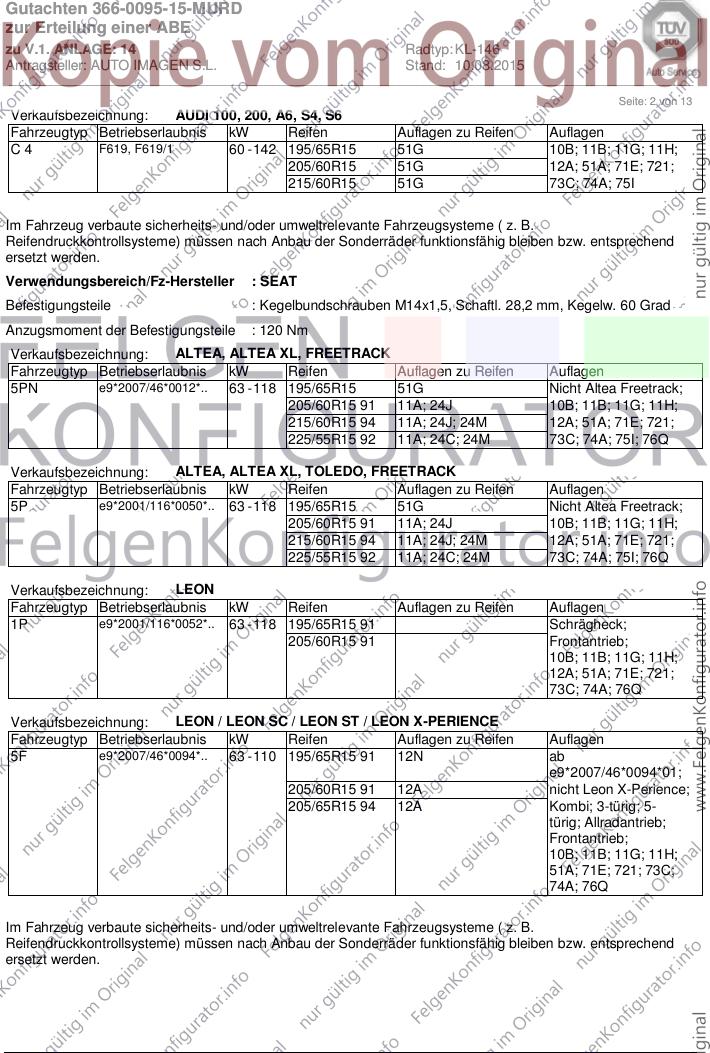

Seite: 2 von 13
Verkaufsbezeichnung: AUDI 100, 200, A6, S4, S6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
C4 F619, F619/1 60 - 142 195/65R15 51G 10B; 11B; 11G; 11H;
205/60R15 51G 12A; 51A; 71E; 721;
215/60R15 51G 73C; 74A; 75I
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28,2 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 63 - 118 195/65R15 51G Nicht Altea Freetrack;
205/60R15 91 11A; 24J 10B; 11B; 11G; 11H;
215/60R15 94 11A; 24J; 24M 12A; 51A; 71E; 721;
225/55R15 92 11A; 24C; 24M 73C; 74A; 75I; 76Q
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 63 - 118 195/65R15 51G Nicht Altea Freetrack;
205/60R15 91 11A; 24J 10B; 11B; 11G; 11H;
215/60R15 94 11A; 24J; 24M 12A; 51A; 71E; 721;
225/55R15 92 11A; 24C; 24M 73C; 74A; 75I; 76Q
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 63 - 118 195/65R15 91 Schrägheck;
205/60R15 91 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
73C; 74A; 76Q
Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 63 - 110 195/65R15 91 12N ab
e9*2007/46*0094*01;
205/60R15 91 12A nicht Leon X-Perience;
205/65R15 94 12A Kombi; 3-türig; 5-
türig; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71E; 721; 73C;
74A; 76Q
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 14 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 3 von 13

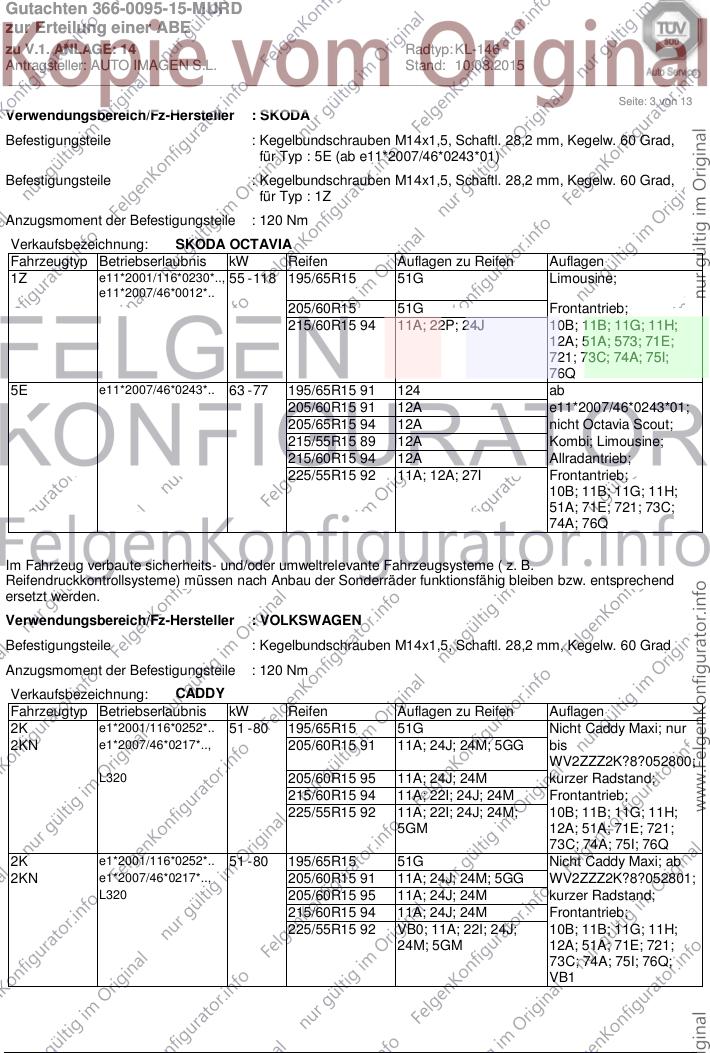

Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28,2 mm, Kegelw. 60 Grad,
für Typ : 5E (ab e11*2007/46*0243*01)
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28,2 mm, Kegelw. 60 Grad,
für Typ : 1Z
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.., 55 - 118 195/65R15 51G Limousine;
e11*2007/46*0012*..
205/60R15 51G Frontantrieb;
215/60R15 94 11A; 22P; 24J 10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
721; 73C; 74A; 75I;
76Q
5E e11*2007/46*0243*.. 63 - 77 195/65R15 91 124 ab
205/60R15 91 12A e11*2007/46*0243*01;
205/65R15 94 12A nicht Octavia Scout;
215/55R15 89 12A Kombi; Limousine;
215/60R15 94 12A Allradantrieb;
225/55R15 92 11A; 12A; 27I Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71E; 721; 73C;
74A; 76Q
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28,2 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 51 - 80 195/65R15 51G Nicht Caddy Maxi; nur
2KN e1*2007/46*0217*.., 205/60R15 91 11A; 24J; 24M; 5GG bis
WV2ZZZ2K?8?052800;
L320 205/60R15 95 11A; 24J; 24M kurzer Radstand;
215/60R15 94 11A; 22I; 24J; 24M Frontantrieb;
225/55R15 92 11A; 22I; 24J; 24M; 10B; 11B; 11G; 11H;
5GM 12A; 51A; 71E; 721;
73C; 74A; 75I; 76Q
2K e1*2001/116*0252*.. 51 - 80 195/65R15 51G Nicht Caddy Maxi; ab
2KN e1*2007/46*0217*.., 205/60R15 91 11A; 24J; 24M; 5GG WV2ZZZ2K?8?052801;
L320 205/60R15 95 11A; 24J; 24M kurzer Radstand;
215/60R15 94 11A; 24J; 24M Frontantrieb;
225/55R15 92 VB0; 11A; 22I; 24J; 10B; 11B; 11G; 11H;
24M; 5GM 12A; 51A; 71E; 721;
73C; 74A; 75I; 76Q;
VB1
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 14 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________

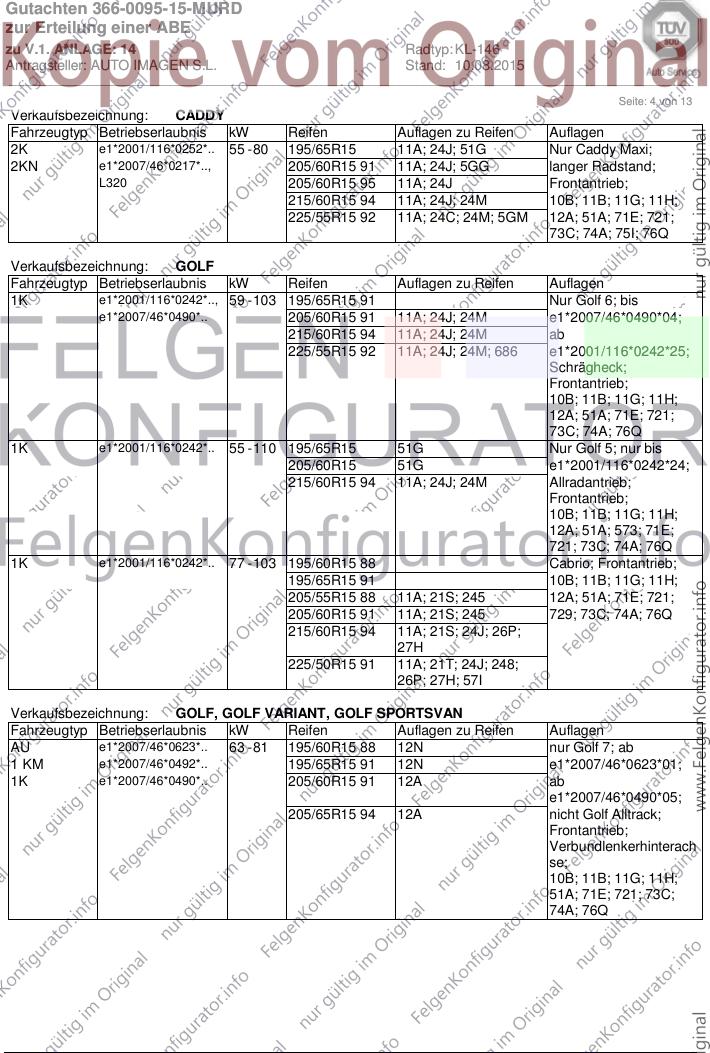

Seite: 4 von 13
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 55 - 80 195/65R15 11A; 24J; 51G Nur Caddy Maxi;
2KN e1*2007/46*0217*.., 205/60R15 91 11A; 24J; 5GG langer Radstand;
L320 205/60R15 95 11A; 24J Frontantrieb;
215/60R15 94 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/55R15 92 11A; 24C; 24M; 5GM 12A; 51A; 71E; 721;
73C; 74A; 75I; 76Q
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.., 59 - 103 195/65R15 91 Nur Golf 6; bis
e1*2007/46*0490*.. 205/60R15 91 11A; 24J; 24M e1*2007/46*0490*04;
215/60R15 94 11A; 24J; 24M ab
225/55R15 92 11A; 24J; 24M; 686 e1*2001/116*0242*25;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
73C; 74A; 76Q
1K e1*2001/116*0242*.. 55 - 110 195/65R15 51G Nur Golf 5; nur bis
205/60R15 51G e1*2001/116*0242*24;
215/60R15 94 11A; 24J; 24M Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
721; 73C; 74A; 76Q
1K e1*2001/116*0242*.. 77 - 103 195/60R15 88 Cabrio; Frontantrieb;
195/65R15 91 10B; 11B; 11G; 11H;
205/55R15 88 11A; 21S; 245 12A; 51A; 71E; 721;
205/60R15 91 11A; 21S; 245 729; 73C; 74A; 76Q
215/60R15 94 11A; 21S; 24J; 26P;
27H
225/50R15 91 11A; 21T; 24J; 248;
26P; 27H; 57I
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 81 195/60R15 88 12N nur Golf 7; ab
1 KM e1*2007/46*0492*.. 195/65R15 91 12N e1*2007/46*0623*01;
1K e1*2007/46*0490*.. 205/60R15 91 12A ab
e1*2007/46*0490*05;
205/65R15 94 12A nicht Golf Alltrack;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
51A; 71E; 721; 73C;
74A; 76Q
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 14 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________

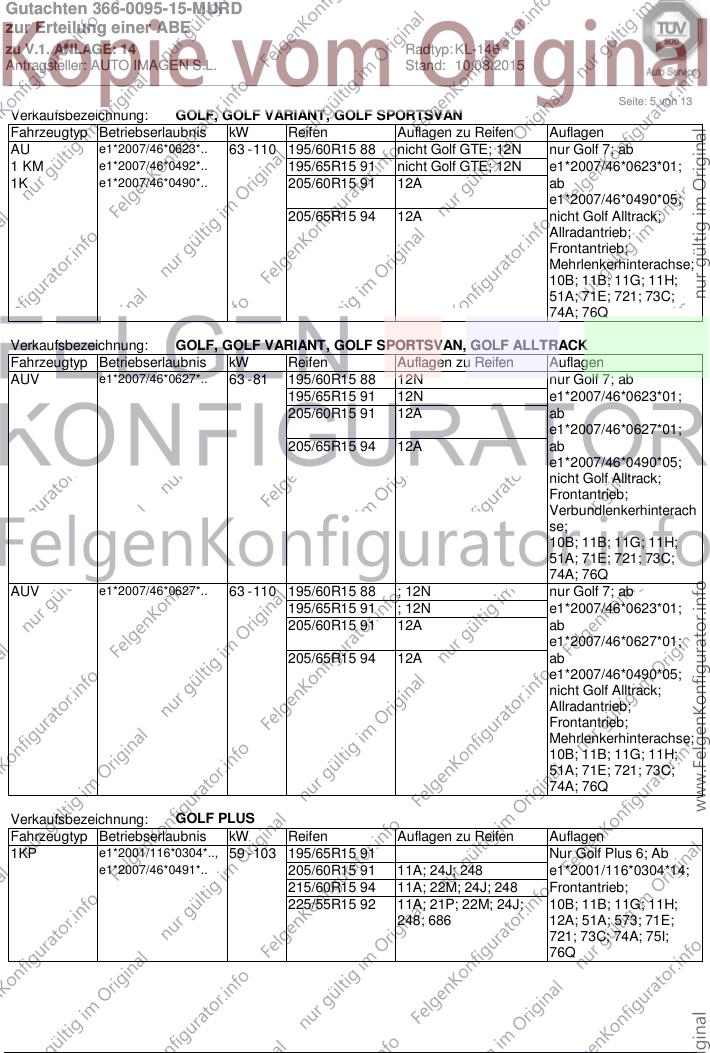

Seite: 5 von 13
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 110 195/60R15 88 nicht Golf GTE; 12N nur Golf 7; ab
1 KM e1*2007/46*0492*.. 195/65R15 91 nicht Golf GTE; 12N e1*2007/46*0623*01;
1K e1*2007/46*0490*.. 205/60R15 91 12A ab
e1*2007/46*0490*05;
205/65R15 94 12A nicht Golf Alltrack;
Allradantrieb;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
51A; 71E; 721; 73C;
74A; 76Q
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 81 195/60R15 88 12N nur Golf 7; ab
195/65R15 91 12N e1*2007/46*0623*01;
205/60R15 91 12A ab
e1*2007/46*0627*01;
205/65R15 94 12A ab
e1*2007/46*0490*05;
nicht Golf Alltrack;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
51A; 71E; 721; 73C;
74A; 76Q
AUV e1*2007/46*0627*.. 63 - 110 195/60R15 88 ; 12N nur Golf 7; ab
195/65R15 91 ; 12N e1*2007/46*0623*01;
205/60R15 91 12A ab
e1*2007/46*0627*01;
205/65R15 94 12A ab
e1*2007/46*0490*05;
nicht Golf Alltrack;
Allradantrieb;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
51A; 71E; 721; 73C;
74A; 76Q
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.., 59 - 103 195/65R15 91 Nur Golf Plus 6; Ab
e1*2007/46*0491*.. 205/60R15 91 11A; 24J; 248 e1*2001/116*0304*14;
215/60R15 94 11A; 22M; 24J; 248 Frontantrieb;
225/55R15 92 11A; 21P; 22M; 24J; 10B; 11B; 11G; 11H;
248; 686 12A; 51A; 573; 71E;
721; 73C; 74A; 75I;
76Q
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 14 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 6 von 13
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 90 195/65R15 51G Nur CrossGolf 6; Ab
205/60R15 91 11A; 22H; 22M e1*2001/116*0304*21;
215/60R15 94 11A; 21P; 22H; 22M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
721; 73C; 74A; 76Q
1KP e1*2001/116*0304*.. 75 - 103 195/65R15 51G Nur CrossGolf; Nur
205/60R15 91 11A; 22H; 22M bis
215/60R15 94 11A; 21P; 22H; 22M; e1*2001/116*0304*13;
24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
721; 73C; 74A; 75I;
76Q
1KP e1*2001/116*0304*.. 55 - 110 195/65R15 51G Nicht CrossGolf; Nur
205/60R15 51G Golf Plus; Nur bis
215/60R15 94 11A; 22P; 24J e1*2001/116*0304*13;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
721; 73C; 74A; 75I;
76Q
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen

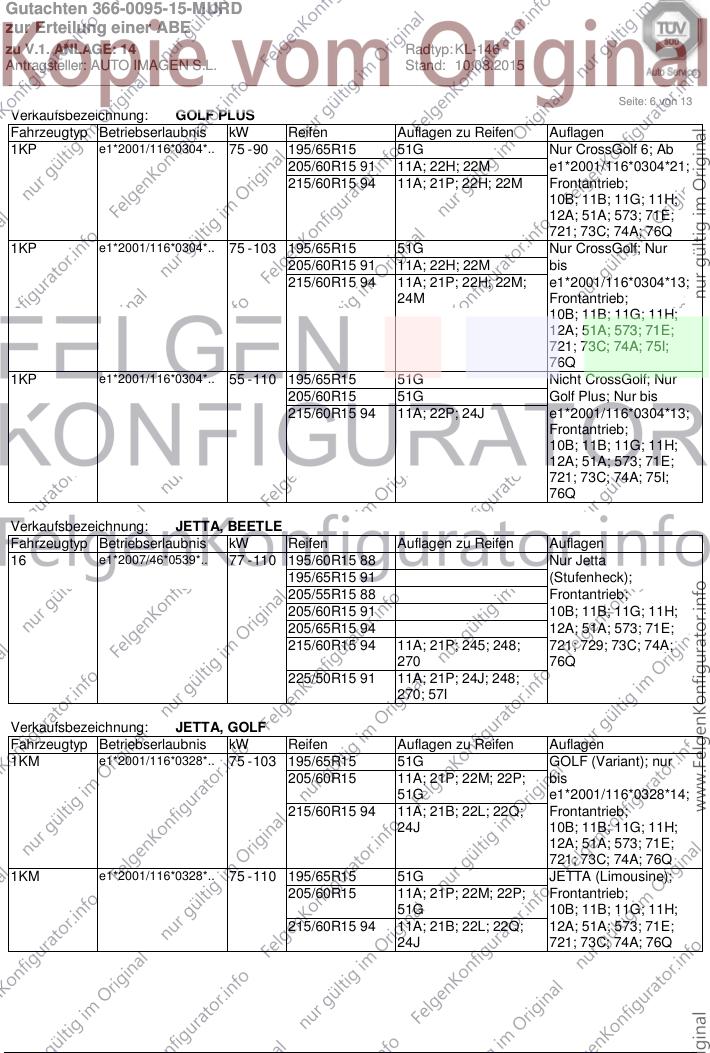

16 e1*2007/46*0539*.. 77 - 110 195/60R15 88 Nur Jetta
195/65R15 91 (Stufenheck);
205/55R15 88 Frontantrieb;
205/60R15 91 10B; 11B; 11G; 11H;
205/65R15 94 12A; 51A; 573; 71E;
215/60R15 94 11A; 21P; 245; 248; 721; 729; 73C; 74A;
270 76Q
225/50R15 91 11A; 21P; 24J; 248;
270; 57I

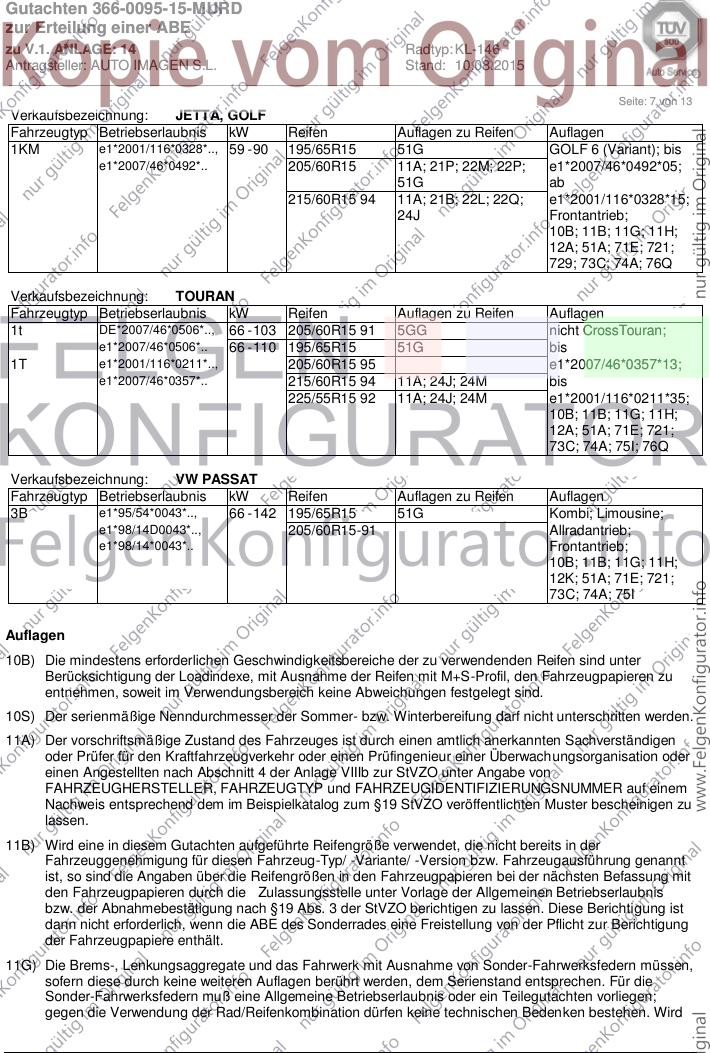

Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 75 - 103 195/65R15 51G GOLF (Variant); nur
205/60R15 11A; 21P; 22M; 22P; bis
51G e1*2001/116*0328*14;
215/60R15 94 11A; 21B; 22L; 22Q; Frontantrieb;
24J 10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
721; 73C; 74A; 76Q
1KM e1*2001/116*0328*.. 75 - 110 195/65R15 51G JETTA (Limousine);
205/60R15 11A; 21P; 22M; 22P; Frontantrieb;
51G 10B; 11B; 11G; 11H;
215/60R15 94 11A; 21B; 22L; 22Q; 12A; 51A; 573; 71E;
24J 721; 73C; 74A; 76Q
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 14 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 7 von 13
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.., 59 - 90 195/65R15 51G GOLF 6 (Variant); bis
e1*2007/46*0492*.. 205/60R15 11A; 21P; 22M; 22P; e1*2007/46*0492*05;
51G ab
215/60R15 94 11A; 21B; 22L; 22Q; e1*2001/116*0328*15;
24J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
729; 73C; 74A; 76Q
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1t DE*2007/46*0506*.., 66 - 103 205/60R15 91 5GG nicht CrossTouran;
e1*2007/46*0506*.. 66 - 110 195/65R15 51G bis
1T e1*2001/116*0211*.., 205/60R15 95 e1*2007/46*0357*13;
e1*2007/46*0357*.. 215/60R15 94 11A; 24J; 24M bis
225/55R15 92 11A; 24J; 24M e1*2001/116*0211*35;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
73C; 74A; 75I; 76Q
Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3B e1*95/54*0043*.., 66 - 142 195/65R15 51G Kombi; Limousine;
e1*98/14D0043*.., 205/60R15-91 Allradantrieb;
e1*98/14*0043*.. Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71E; 721;
73C; 74A; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 14 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 8 von 13

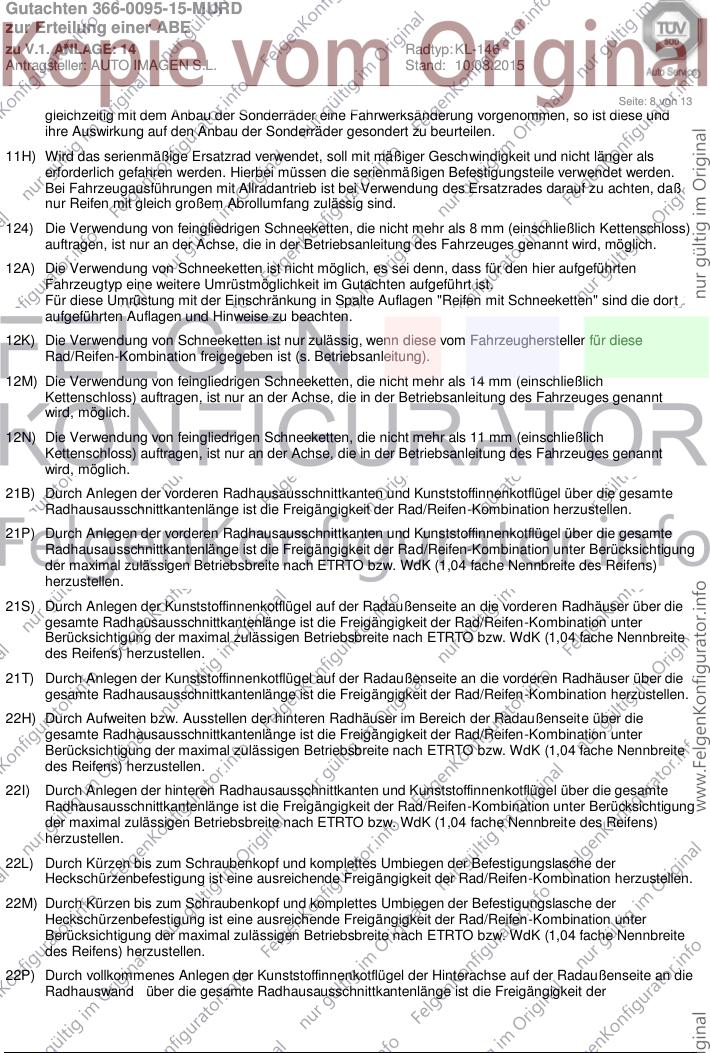

gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 14 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________

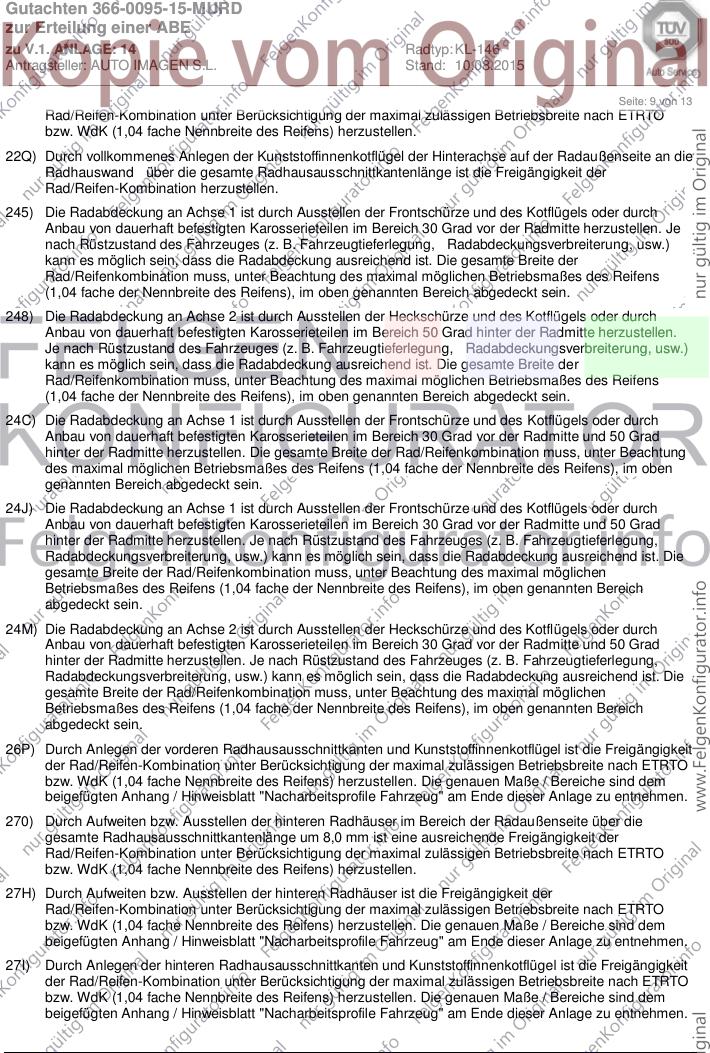

Seite: 9 von 13
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 14 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 10 von 13

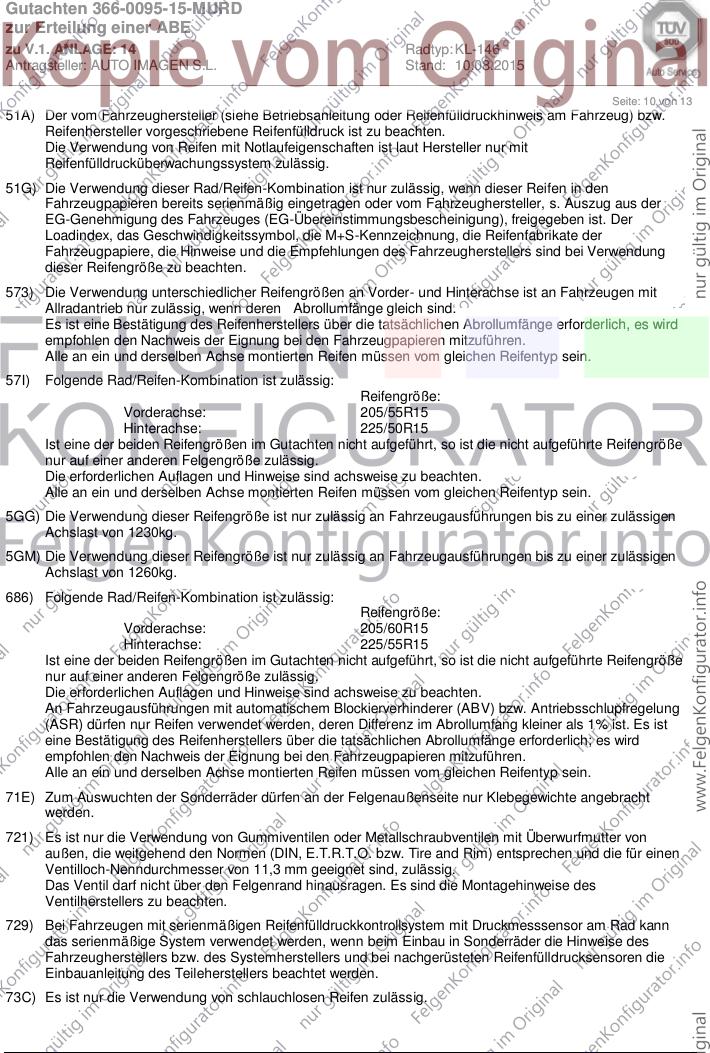

51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57I) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R15
Hinterachse: 225/50R15
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
686) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/60R15
Hinterachse: 225/55R15
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71E) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 14 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 11 von 13

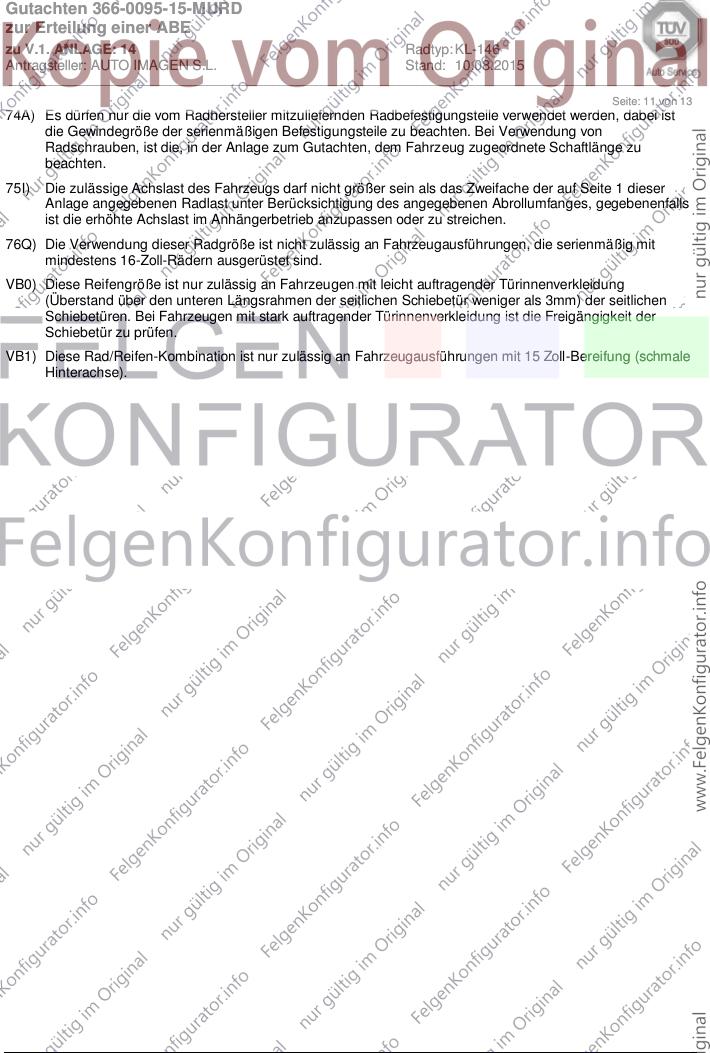

74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
VB0) Diese Reifengröße ist nur zulässig an Fahrzeugen mit leicht auftragender Türinnenverkleidung
(Überstand über den unteren Längsrahmen der seitlichen Schiebetür weniger als 3mm) der seitlichen
Schiebetüren. Bei Fahrzeugen mit stark auftragender Türinnenverkleidung ist die Freigängigkeit der
Schiebetür zu prüfen.
VB1) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit 15 Zoll-Bereifung (schmale
Hinterachse).
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 14 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 12 von 13

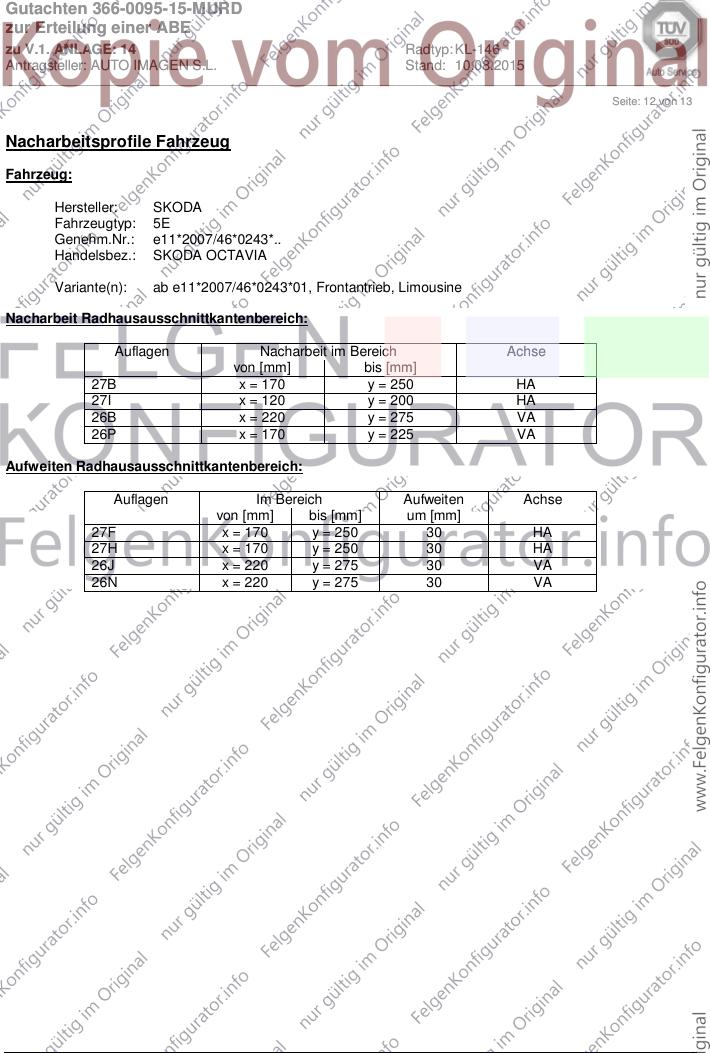

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e11*2007/46*0243*..
Handelsbez.: SKODA OCTAVIA
Variante(n): ab e11*2007/46*0243*01, Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 170 y = 250 HA
27I x = 120 y = 200 HA
26B x = 220 y = 275 VA
26P x = 170 y = 225 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 170 y = 250 30 HA
27H x = 170 y = 250 30 HA
26J x = 220 y = 275 30 VA
26N x = 220 y = 275 30 VA
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
zu V.1. ANLAGE: 14 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 13 von 13

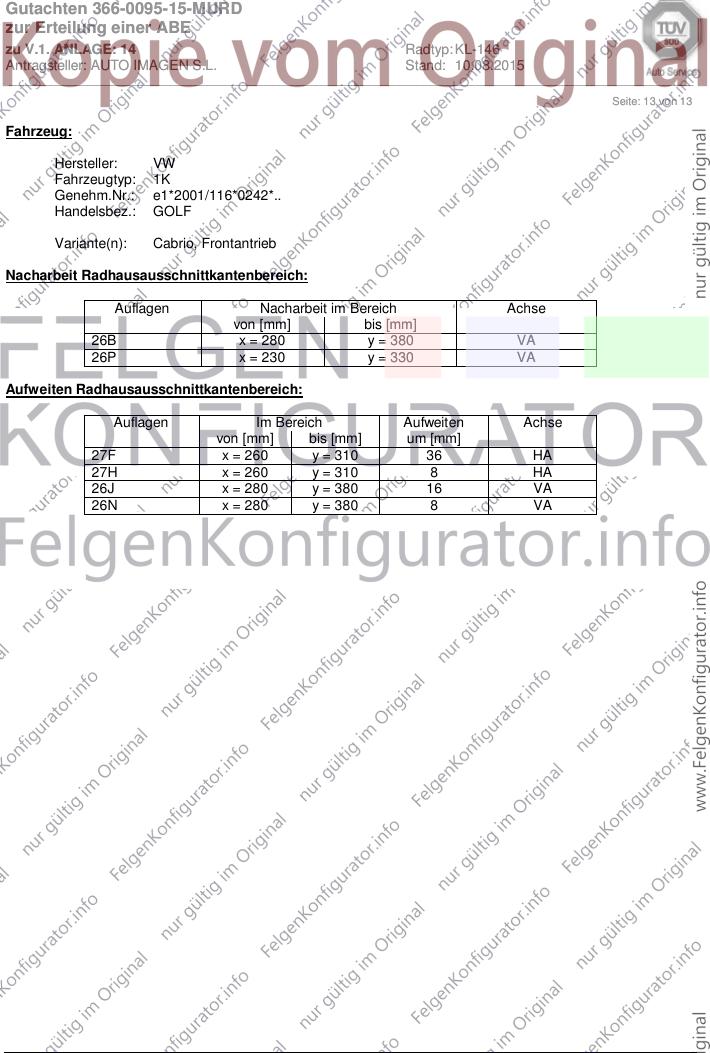

Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1K
Genehm.Nr.: e1*2001/116*0242*..
Handelsbez.: GOLF
Variante(n): Cabrio, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 260 y = 310 36 HA
27H x = 260 y = 310 8 HA
26J x = 280 y = 380 16 VA
26N x = 280 y = 380 8 VA
