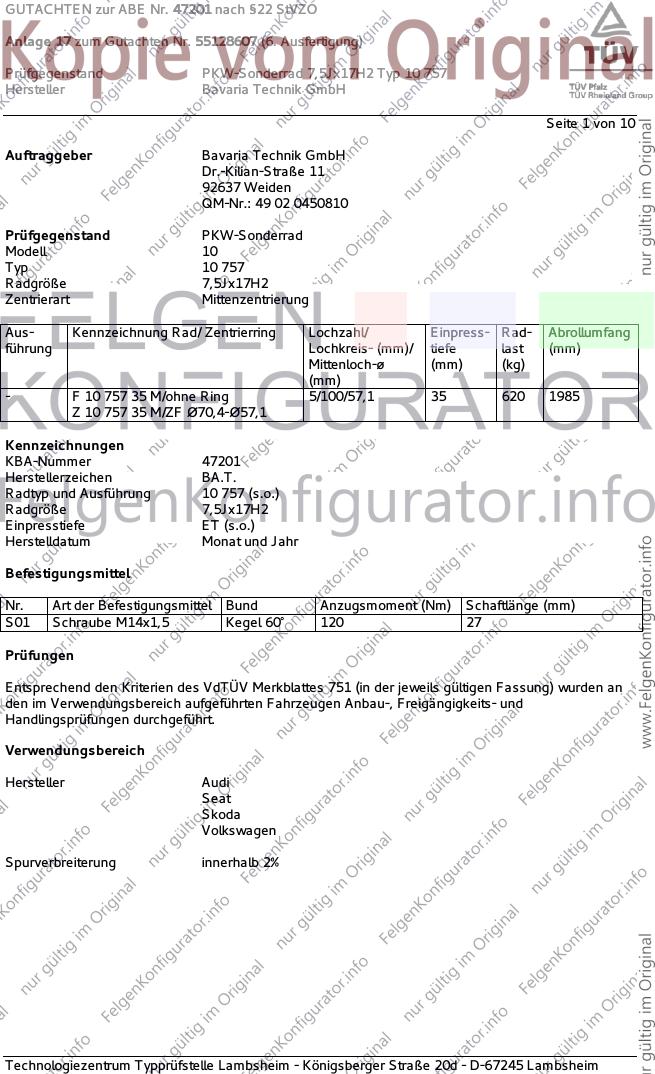

GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 1 von 10
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0450810
Prüfgegenstand PKW-Sonderrad
Modell 10
Typ 10 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- F 10 757 35 M/ohne Ring 5/100/57,1 35 620 1985
Z 10 757 35 M/ZF Ø70,4-Ø57,1
Kennzeichnungen
KBA-Nummer 47201
Herstellerzeichen BA.T.
Radtyp und Ausführung 10 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

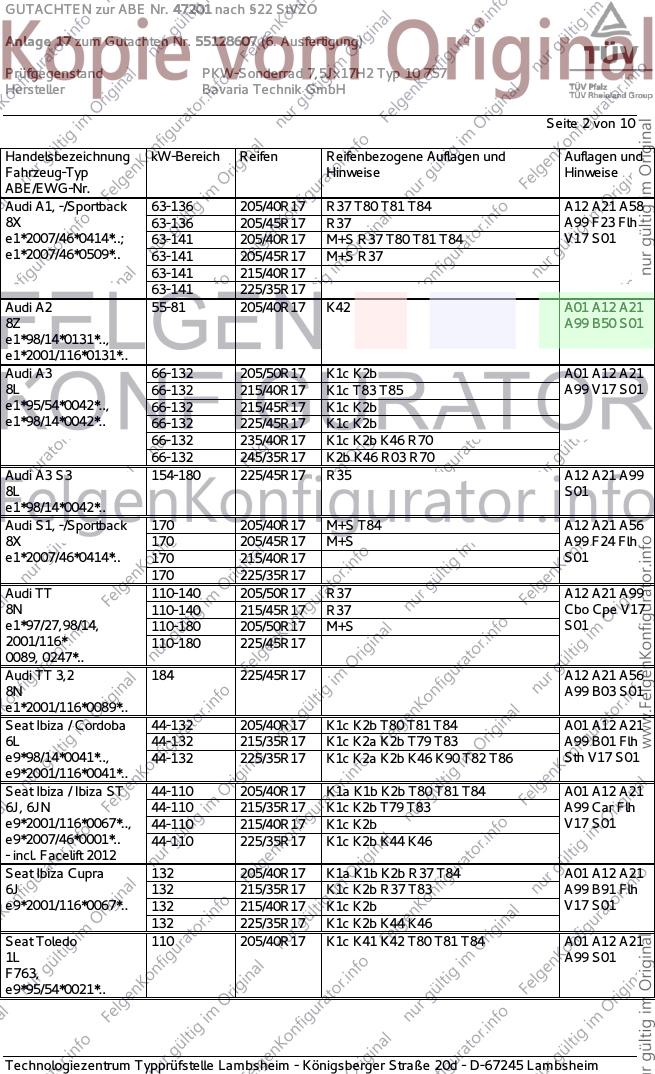

GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63-136 205/40R17 R37 T80 T81 T84 A12 A21 A58
8X 63-136 205/45R17 R37 A99 F23 Flh
e1*2007/46*0414*..; 63-141 205/40R17 M+S R37 T80 T81 T84 V17 S01
e1*2007/46*0509*.. 63-141 205/45R17 M+S R37
63-141 215/40R17
63-141 225/35R17
Audi A2 55-81 205/40R17 K42 A01 A12 A21
8Z A99 B50 S01
e1*98/14*0131*..,
e1*2001/116*0131*..
Audi A3 66-132 205/50R17 K1c K2b A01 A12 A21
8L 66-132 215/40R17 K1c T83 T85 A99 V17 S01
e1*95/54*0042*.., 66-132 215/45R17 K1c K2b
e1*98/14*0042*.. 66-132 225/45R17 K1c K2b
66-132 235/40R17 K1c K2b K46 R70
66-132 245/35R17 K2b K46 R03 R70
Audi A3 S3 154-180 225/45R17 R35 A12 A21 A99
8L S01
e1*98/14*0042*..
Audi S1, -/Sportback 170 205/40R17 M+S T84 A12 A21 A56
8X 170 205/45R17 M+S A99 F24 Flh
e1*2007/46*0414*.. 170 215/40R17 S01
170 225/35R17
Audi TT 110-140 205/50R17 R37 A12 A21 A99
8N 110-140 215/45R17 R37 Cbo Cpe V17
e1*97/27,98/14, 110-180 205/50R17 M+S S01
2001/116* 110-180 225/45R17
0089, 0247*..
Audi TT 3,2 184 225/45R17 A12 A21 A56
8N A99 B03 S01
e1*2001/116*0089*..
Seat Ibiza / Cordoba 44-132 205/40R17 K1c K2b T80 T81 T84 A01 A12 A21
6L 44-132 215/35R17 K1c K2a K2b T79 T83 A99 B01 Flh
e9*98/14*0041*.., 44-132 225/35R17 K1c K2a K2b K46 K90 T82 T86 Sth V17 S01
e9*2001/116*0041*..
Seat Ibiza / Ibiza ST 44-110 205/40R17 K1a K1b K2b T80 T81 T84 A01 A12 A21
6J, 6JN 44-110 215/35R17 K1c K2b T79 T83 A99 Car Flh
e9*2001/116*0067*.., 44-110 215/40R17 K1c K2b V17 S01
e9*2007/46*0001*.. 44-110 225/35R17 K1c K2b K44 K46
- incl. Facelift 2012
Seat Ibiza Cupra 132 205/40R17 K1a K1b K2b R37 T84 A01 A12 A21
6J 132 215/35R17 K1c K2b R37 T83 A99 B91 Flh
e9*2001/116*0067*.. 132 215/40R17 K1c K2b V17 S01
132 225/35R17 K1c K2b K44 K46
Seat Toledo 110 205/40R17 K1c K41 K42 T80 T81 T84 A01 A12 A21
1L A99 S01
F763,
e9*95/54*0021*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

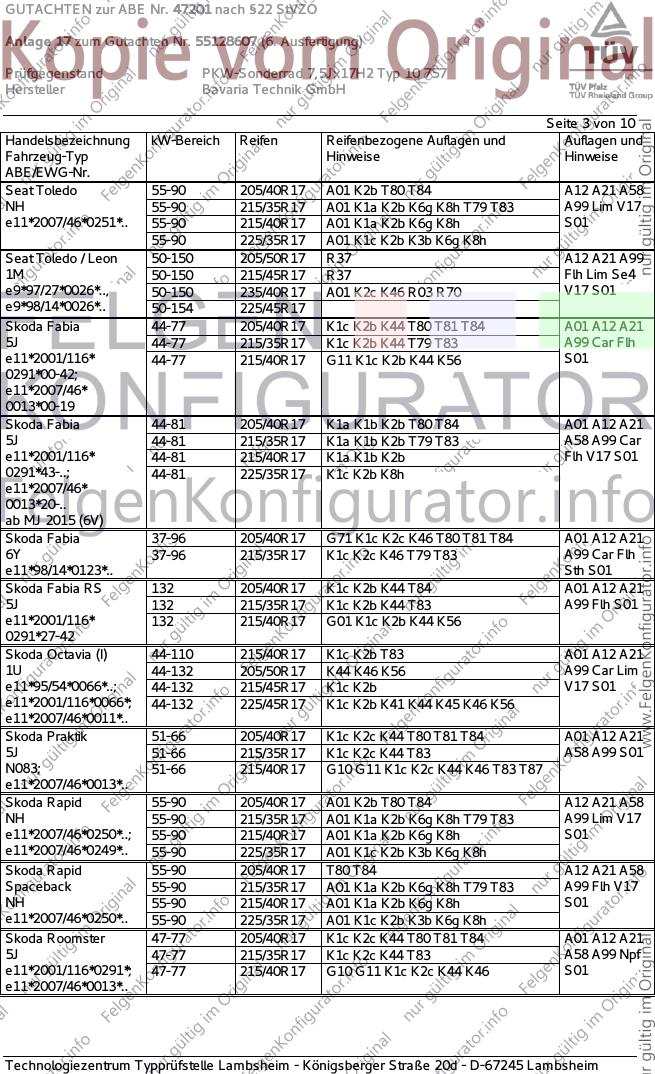

GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Toledo 55-90 205/40R17 A01 K2b T80 T84 A12 A21 A58
NH 55-90 215/35R17 A01 K1a K2b K6g K8h T79 T83 A99 Lim V17
e11*2007/46*0251*.. 55-90 215/40R17 A01 K1a K2b K6g K8h S01
55-90 225/35R17 A01 K1c K2b K3b K6g K8h
Seat Toledo / Leon 50-150 205/50R17 R37 A12 A21 A99
1M 50-150 215/45R17 R37 Flh Lim Se4
e9*97/27*0026*.., 50-150 235/40R17 A01 K2c K46 R03 R70 V17 S01
e9*98/14*0026*.. 50-154 225/45R17
Skoda Fabia 44-77 205/40R17 K1c K2b K44 T80 T81 T84 A01 A12 A21
5J 44-77 215/35R17 K1c K2b K44 T79 T83 A99 Car Flh
e11*2001/116* 44-77 215/40R17 G11 K1c K2b K44 K56 S01
0291*00-42;
e11*2007/46*
0013*00-19
Skoda Fabia 44-81 205/40R17 K1a K1b K2b T80 T84 A01 A12 A21
5J 44-81 215/35R17 K1a K1b K2b T79 T83 A58 A99 Car
e11*2001/116* 44-81 215/40R17 K1a K1b K2b Flh V17 S01
0291*43-..; 44-81 225/35R17 K1c K2b K8h
e11*2007/46*
0013*20-..
ab MJ 2015 (6V)
Skoda Fabia 37-96 205/40R17 G71 K1c K2c K46 T80 T81 T84 A01 A12 A21
6Y 37-96 215/35R17 K1c K2c K46 T79 T83 A99 Car Flh
e11*98/14*0123*.. Sth S01
Skoda Fabia RS 132 205/40R17 K1c K2b K44 T84 A01 A12 A21
5J 132 215/35R17 K1c K2b K44 T83 A99 Flh S01
e11*2001/116* 132 215/40R17 G01 K1c K2b K44 K56
0291*27-42
Skoda Octavia (I) 44-110 215/40R17 K1c K2b T83 A01 A12 A21
1U 44-132 205/50R17 K44 K46 K56 A99 Car Lim
e11*95/54*0066*..; 44-132 215/45R17 K1c K2b V17 S01
e11*2001/116*0066*; 44-132 225/45R17 K1c K2b K41 K44 K45 K46 K56
e11*2007/46*0011*..
Skoda Praktik 51-66 205/40R17 K1c K2c K44 T80 T81 T84 A01 A12 A21
5J 51-66 215/35R17 K1c K2c K44 T83 A58 A99 S01
N083; 51-66 215/40R17 G10 G11 K1c K2c K44 K46 T83 T87
e11*2007/46*0013*..
Skoda Rapid 55-90 205/40R17 A01 K2b T80 T84 A12 A21 A58
NH 55-90 215/35R17 A01 K1a K2b K6g K8h T79 T83 A99 Lim V17
e11*2007/46*0250*..; 55-90 215/40R17 A01 K1a K2b K6g K8h S01
e11*2007/46*0249*.. 55-90 225/35R17 A01 K1c K2b K3b K6g K8h
Skoda Rapid 55-90 205/40R17 T80 T84 A12 A21 A58
Spaceback 55-90 215/35R17 A01 K1a K2b K6g K8h T79 T83 A99 Flh V17
NH 55-90 215/40R17 A01 K1a K2b K6g K8h S01
e11*2007/46*0250*.. 55-90 225/35R17 A01 K1c K2b K3b K6g K8h
Skoda Roomster 47-77 205/40R17 K1c K2c K44 T80 T81 T84 A01 A12 A21
5J 47-77 215/35R17 K1c K2c K44 T83 A58 A99 Npf
e11*2001/116*0291*; 47-77 215/40R17 G10 G11 K1c K2c K44 K46 S01
e11*2007/46*0013*..

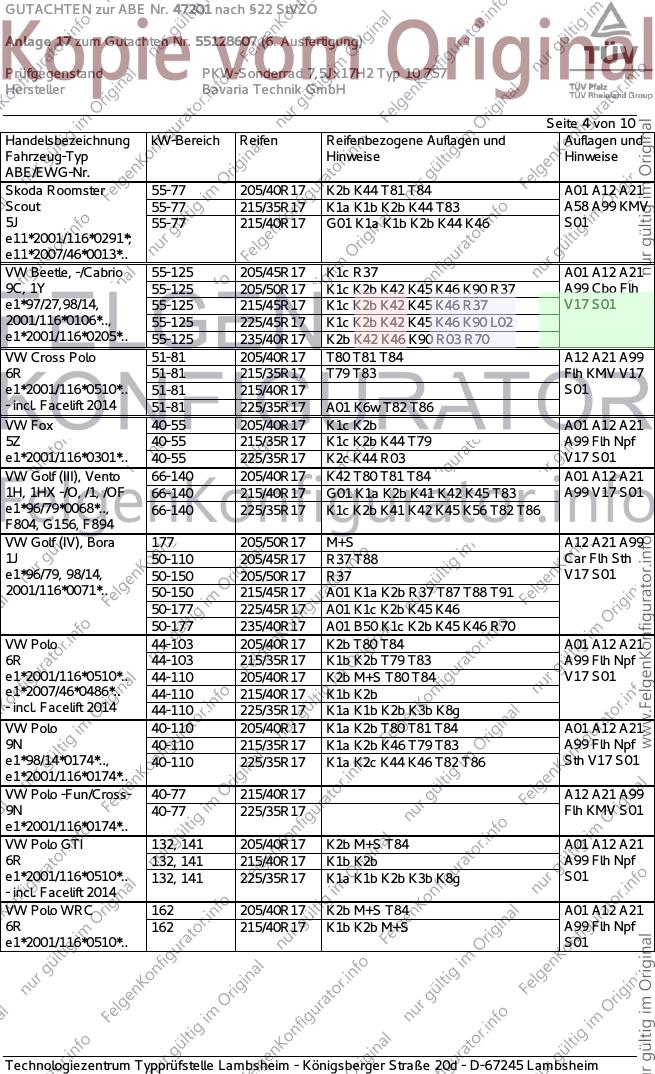

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Roomster 55-77 205/40R17 K2b K44 T81 T84 A01 A12 A21
Scout 55-77 215/35R17 K1a K1b K2b K44 T83 A58 A99 KMV
5J 55-77 215/40R17 G01 K1a K1b K2b K44 K46 S01
e11*2001/116*0291*;
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-125 205/45R17 K1c R37 A01 A12 A21
9C, 1Y 55-125 205/50R17 K1c K2b K42 K45 K46 K90 R37 A99 Cbo Flh
e1*97/27,98/14, 55-125 215/45R17 K1c K2b K42 K45 K46 R37 V17 S01
2001/116*0106*.., 55-125 225/45R17 K1c K2b K42 K45 K46 K90 L02
e1*2001/116*0205*.. 55-125 235/40R17 K2b K42 K46 K90 R03 R70
VW Cross Polo 51-81 205/40R17 T80 T81 T84 A12 A21 A99
6R 51-81 215/35R17 T79 T83 Flh KMV V17
e1*2001/116*0510*.. 51-81 215/40R17 S01
- incl. Facelift 2014 51-81 225/35R17 A01 K6w T82 T86
VW Fox 40-55 205/40R17 K1c K2b A01 A12 A21
5Z 40-55 215/35R17 K1c K2b K44 T79 A99 Flh Npf
e1*2001/116*0301*.. 40-55 225/35R17 K2c K44 R03 V17 S01
VW Golf (III), Vento 66-140 205/40R17 K42 T80 T81 T84 A01 A12 A21
1H, 1HX -/O, /1, /OF 66-140 215/40R17 G01 K1a K2b K41 K42 K45 T83 A99 V17 S01
e1*96/79*0068*.., 66-140 225/35R17 K1c K2b K41 K42 K45 K56 T82 T86
F804, G156, F894
VW Golf (IV), Bora 177 205/50R17 M+S A12 A21 A99
1J 50-110 205/45R17 R37 T88 Car Flh Sth
e1*96/79, 98/14, 50-150 205/50R17 R37 V17 S01
2001/116*0071*.. 50-150 215/45R17 A01 K1a K2b R37 T87 T88 T91
50-177 225/45R17 A01 K1c K2b K45 K46
50-177 235/40R17 A01 B50 K1c K2b K45 K46 R70
VW Polo 44-103 205/40R17 K2b T80 T84 A01 A12 A21
6R 44-103 215/35R17 K1b K2b T79 T83 A99 Flh Npf
e1*2001/116*0510*.. 44-110 205/40R17 K2b M+S T80 T84 V17 S01
e1*2007/46*0486*.. 44-110 215/40R17 K1b K2b
- incl. Facelift 2014 44-110 225/35R17 K1a K1b K2b K3b K8g
VW Polo 40-110 205/40R17 K1a K2b T80 T81 T84 A01 A12 A21
9N 40-110 215/35R17 K1a K2b K46 T79 T83 A99 Flh Npf
e1*98/14*0174*.., 40-110 225/35R17 K1a K2c K44 K46 T82 T86 Sth V17 S01
e1*2001/116*0174*..
VW Polo -Fun/Cross- 40-77 215/40R17 A12 A21 A99
9N 40-77 225/35R17 Flh KMV S01
e1*2001/116*0174*..
VW Polo GTI 132, 141 205/40R17 K2b M+S T84 A01 A12 A21
6R 132, 141 215/40R17 K1b K2b A99 Flh Npf
e1*2001/116*0510*.. 132, 141 225/35R17 K1a K1b K2b K3b K8g S01
- incl. Facelift 2014
VW Polo WRC 162 205/40R17 K2b M+S T84 A01 A12 A21
6R 162 215/40R17 K1b K2b M+S A99 Flh Npf
e1*2001/116*0510*.. S01

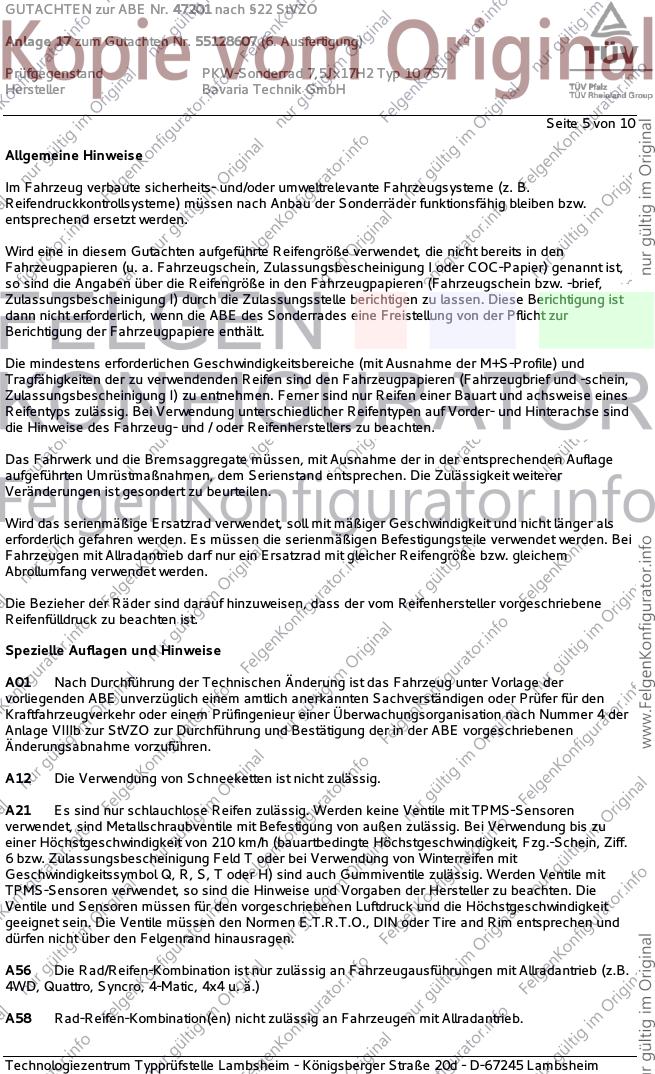

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 5 von 10
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 6 von 10

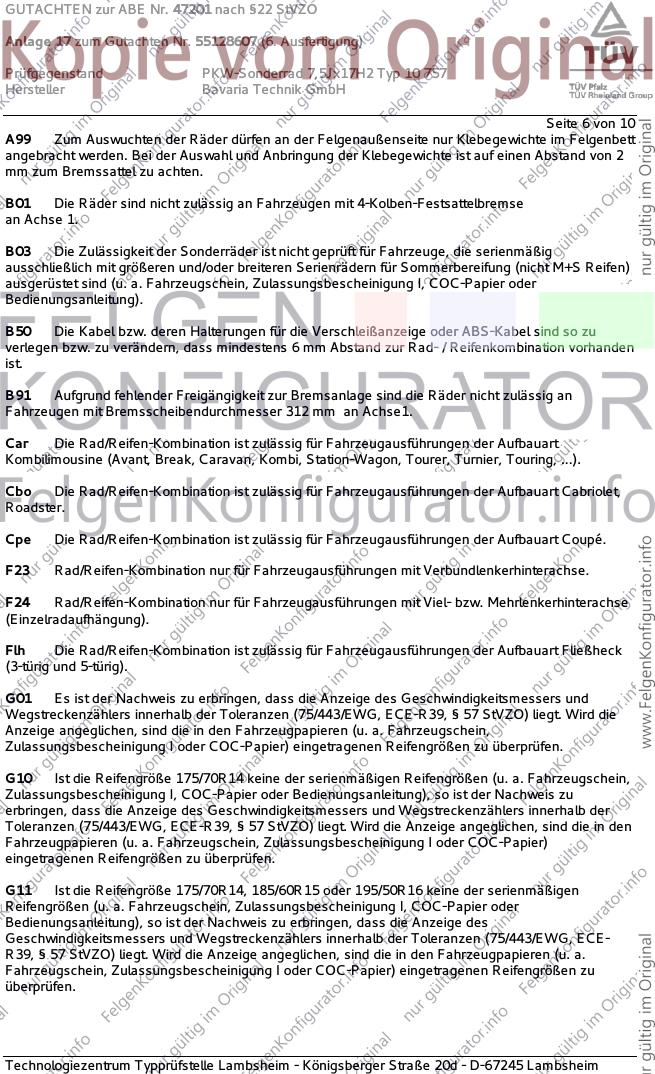

A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 7 von 10

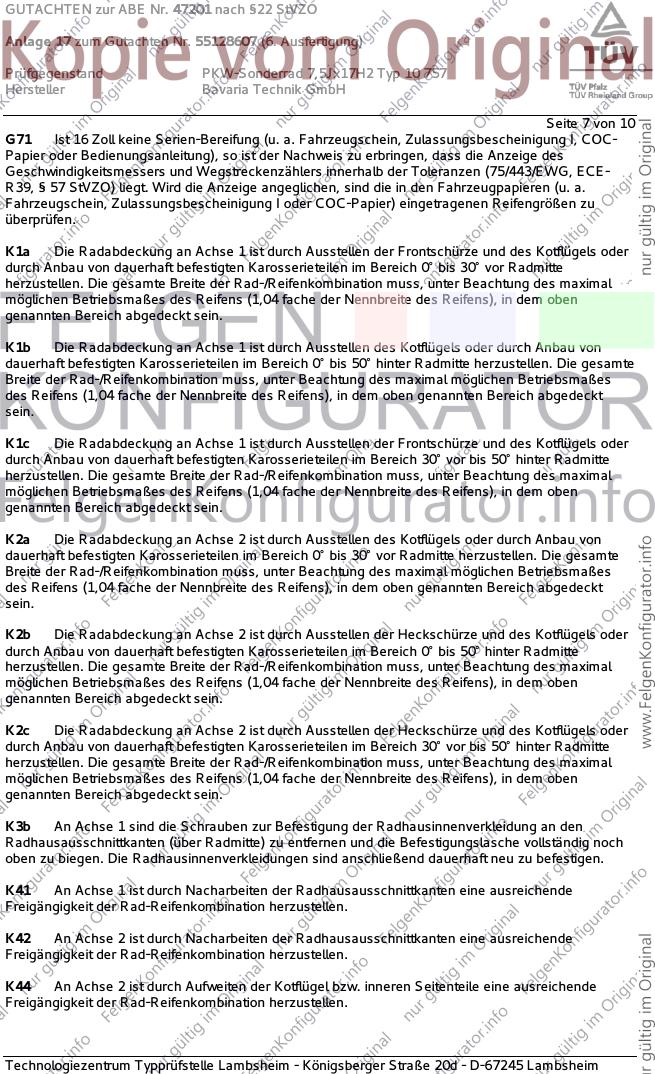

G71 Ist 16 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 8 von 10
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 9 von 10

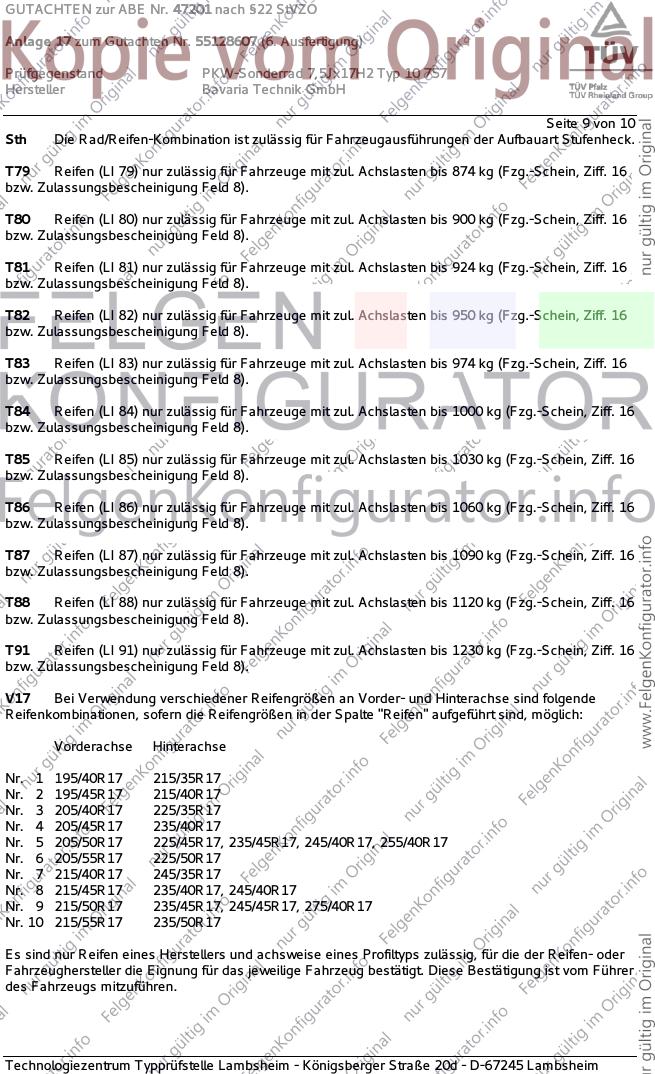

Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. September 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. September 2015
Laux 00234652.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
