GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 1 von 11
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell V1
Typ V1 656
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
V1 656 33 60S 749/01 BD / ohne Ring 5/112/57,1 33 685 2095
749/01 ZL / ohne Ring
Kennzeichnungen
KBA-Nummer 49372
Herstellerzeichen CMS
Radtyp und Ausführung V1 656 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S02 Serien-Schraube M14x1,5 Kugel Ø26 mm 120 27 Serie
S03 Serien-Schraube M14x1,5 Kugel Ø26 mm 140 27 Serie
S04 Schraube M14x1,5 Kugel Ø26 mm 140 28 Z92 OR
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 2 von 11

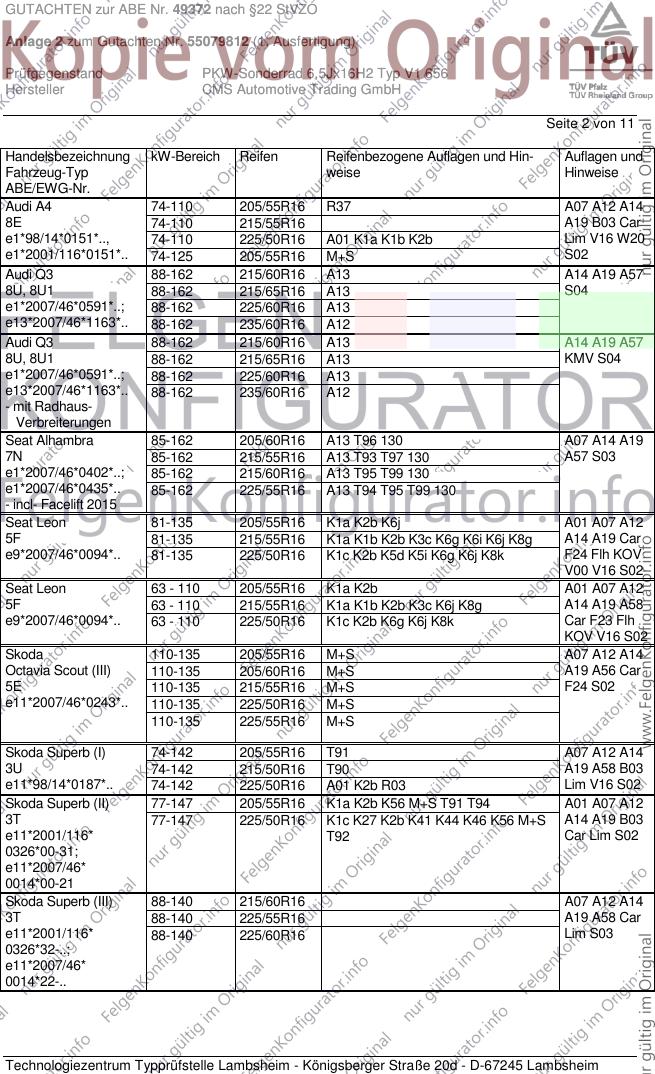

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 74-110 205/55R16 R37 A07 A12 A14
8E 74-110 215/55R16 A19 B03 Car
e1*98/14*0151*.., 74-110 225/50R16 A01 K1a K1b K2b Lim V16 W20
e1*2001/116*0151*.. 74-125 205/55R16 M+S S02
Audi Q3 88-162 215/60R16 A13 A14 A19 A57
8U, 8U1 88-162 215/65R16 A13 S04
e1*2007/46*0591*..; 88-162 225/60R16 A13
e13*2007/46*1163*.. 88-162 235/60R16 A12
Audi Q3 88-162 215/60R16 A13 A14 A19 A57
8U, 8U1 88-162 215/65R16 A13 KMV S04
e1*2007/46*0591*..; 88-162 225/60R16 A13
e13*2007/46*1163*.. 88-162 235/60R16 A12
- mit Radhaus-
Verbreiterungen
Seat Alhambra 85-162 205/60R16 A13 T96 130 A07 A14 A19
7N 85-162 215/55R16 A13 T93 T97 130 A57 S03
e1*2007/46*0402*..; 85-162 215/60R16 A13 T95 T99 130
e1*2007/46*0435*.. 85-162 225/55R16 A13 T94 T95 T99 130
- incl- Facelift 2015
Seat Leon 81-135 205/55R16 K1a K2b K6j A01 A07 A12
5F 81-135 215/55R16 K1a K1b K2b K3c K6g K6i K6j K8g A14 A19 Car
e9*2007/46*0094*.. 81-135 225/50R16 K1c K2b K5d K5i K6g K6j K8k F24 Flh KOV
V00 V16 S02
Seat Leon 63 - 110 205/55R16 K1a K2b A01 A07 A12
5F 63 - 110 215/55R16 K1a K1b K2b K3c K6j K8g A14 A19 A58
e9*2007/46*0094*.. 63 - 110 225/50R16 K1c K2b K6g K6j K8k Car F23 Flh
KOV V16 S02
Skoda 110-135 205/55R16 M+S A07 A12 A14
Octavia Scout (III) 110-135 205/60R16 M+S A19 A56 Car
5E 110-135 215/55R16 M+S F24 S02
e11*2007/46*0243*.. 110-135 225/50R16 M+S
110-135 225/55R16 M+S
Skoda Superb (I) 74-142 205/55R16 T91 A07 A12 A14
3U 74-142 215/50R16 T90 A19 A58 B03
e11*98/14*0187*.. 74-142 225/50R16 A01 K2b R03 Lim V16 S02
Skoda Superb (II) 77-147 205/55R16 K1a K2b K56 M+S T91 T94 A01 A07 A12
3T 77-147 225/50R16 K1c K27 K2b K41 K44 K46 K56 M+S A14 A19 B03
e11*2001/116* T92 Car Lim S02
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-140 215/60R16 A07 A12 A14
3T 88-140 225/55R16 A19 A58 Car
e11*2001/116* 88-140 225/60R16 Lim S03
0326*32-..;
e11*2007/46*
0014*22-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 205/55R16 A33 M+S T91 T94 A07 A14 A19
5L 77-125 205/60R16 A12 M+S T91 T92 A57 S02
e11*2007/46*0010*.., 77-125 215/55R16 A01 A12 K1b M+S
e11*2007/46*0034*.. 77-125 215/60R16 A01 A12 K1b M+S
VW Beetle, /Cabrio (II) 77-155 205/60R16 R09 A07 A12 A14
16 77-155 215/60R16 A01 K1a K1b A19 A58 Cbo
e1*2007/46*0539*.. 77-155 225/55R16 A01 K1c K2b K3a K3c Flh S02
77-155 225/60R16 A01 K1c K2b K3a K3c
VW Cross Touran 75-130 205/60R16 M+S A07 A12 A14
1T, 1t 75-130 215/55R16 A01 K1a M+S A19 KMV S02
e1*2001/116* 75-130 225/50R16 A01 K1a M+S
0211*00-35; 75-130 225/50R16 A01 K1a M+S
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 205/55R16 R37 A07 A12 A14
1F 85-184 215/55R16 A01 K2b K46 K56 A19 A58 B03
e1*2001/116*0349*.. 85-184 225/50R16 A01 K1a K2b K46 K56 Cbo DB8 V16
- incl. Facelift 2011 S02
VW Golf (VII) /-Variant 63 - 162 205/55R16 K1a K2b K3c A01 A07 A12
AU, AUV 63 - 162 215/55R16 K1c K2b K3c K5a K6g A14 A19 A57
e1*2007/46*0623*.., 63 - 162 225/50R16 K1c K2b K3c K5d K6g K6i K8a Car F24 Flh
e1*2007/46*0627*.. NoE V00 V16
X55 S02
VW Golf (VII) /-Variant 63 - 90 205/55R16 K1a K2b K3c K8g A01 A07 A12
AU, AUV 63 - 90 215/55R16 K1c K2b K3c K5a K8g A14 A19 A58
e1*2007/46*0623*.., 63 - 90 225/50R16 K1c K2b K3c K5d K8k Car F23 Flh
e1*2007/46*0627*.. NoE V16 S02
VW Golf Sportsvan 92, 110 205/55R16 K1a K2b K3c A01 A07 A12
AUV 92, 110 215/55R16 K1c K2b K3c K5a K6g K8a A14 A19 A58
e1*2007/46*0627*.. 92, 110 225/50R16 K1c K2b K3c K5d K6g K6i K8m F24 Flh V00
V16 X55 S02
VW Golf Sportsvan 63-81 205/55R16 K1a K2b K3c K8g A01 A07 A12
AUV 63-81 215/55R16 K1c K2b K3c K5a K8k A14 A19 A58
e1*2007/46*0627*.. 63-81 225/50R16 K1c K2b K3c K5d K8t F23 Flh V16
S02
VW Passat 75-147 205/55R16 A01 A12 K1a K46 K56 R37 A07 A14 A19
3C 75-147 215/55R16 A01 A12 K1a K46 K56 B03 DB8 Lim
e1*2001/116* 75-147 225/50R16 A01 A12 K1c K2b K46 K56 V16 S02
0307*00-23 77-110 195/60R16 A13 R37 T89 T93
VW Passat 88-140 215/60R16 A07 A12 A14
3C 88-140 225/55R16 A01 K8h A19 A57 Car
e1*2001/116* 88-140 225/60R16 A01 K8h Lim S03
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat 77-130 195/60R16 A13 R09 T89 T93 A07 A14 A19
3C, 3c 77-130 205/55R16 A01 A90 K1a K2b R37 T91 T94 Car Lim V16
e1*2001/116* 77-155 205/55R16 A01 A90 K1a K2b M+S T91 T94 VoA S02
0307*24-36; 77-155 215/55R16 A01 A12 K1a K2b K4i K6g
e1*2007/46* 77-155 225/50R16 A01 A12 K1c K2b K4i K6g K6i K8e
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-130 195/60R16 A13 R09 T89 T93 A07 A14 A19
3C, 3c 77-130 205/55R16 A90 R37 T91 T94 Car KMV Lim
e1*2001/116* 77-155 205/55R16 A90 M+S T91 T94 V16 VoA S02
0307*24-36; 77-155 215/55R16 A01 A12 K4i K6g
e1*2007/46* 77-155 225/50R16 A01 A12 K1c K4i K6g K6i K8e
0502*00-10,
0547*00-03
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat CC / CC 100-130 205/55R16 A07 A12 A14
3CC 100-130 215/55R16 A01 K2b K32 K42 K46 K56 A19 B03 V16
e1*2001/116*0468*.. 100-130 225/50R16 A01 K1a K2b K32 K42 K44 K46 K56 S02
- incl. Modell 2012
VW Passat Variant 75-147 205/55R16 A01 A12 K1a K2b R37 130 A07 A14 A19
3C 75-147 215/55R16 A01 A12 K1a K2b K46 K56 130 B03 Car DB8
e1*2001/116* 75-147 225/50R16 A01 A12 K1c K2b K46 K56 130 V16 S02
0307*00-23 77-110 195/60R16 A13 R37 T89 T93 130
VW Sharan 85-162 205/60R16 A13 T96 130 A07 A14 A19
7N 85-162 215/55R16 A13 T93 T97 130 A57 S03
e1*2007/46*0401*..; 85-162 215/60R16 A13 T95 T99 130
e1*2007/46*0434*.. 85-162 225/55R16 A13 T94 T95 T99 130
- incl, Facelift 2015
VW Tiguan 81-155 215/65R16 A13 A07 A14 A19
5N 81-155 225/60R16 A13 KMV S03
e1*2001/116*0450*.., 81-155 225/65R16 A13
e1*2007/46*0487*.. 81-155 235/60R16 A12
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 215/65R16 A13 A07 A14 A19
5N 81-155 225/60R16 A13 S03
e1*2001/116* 81-155 225/65R16 A13
0450*11-..; 81-155 235/60R16 A01 A12 K1a K2b
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 215/65R16 A13 A07 A14 A19
5N 81-155 225/60R16 A01 A13 K2b S03
e1*2001/116* 81-155 225/65R16 A01 A13 K2b
0450*00-10; 81-155 235/60R16 A01 A12 K1a K2b
e1*2007/46*
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 5 von 11

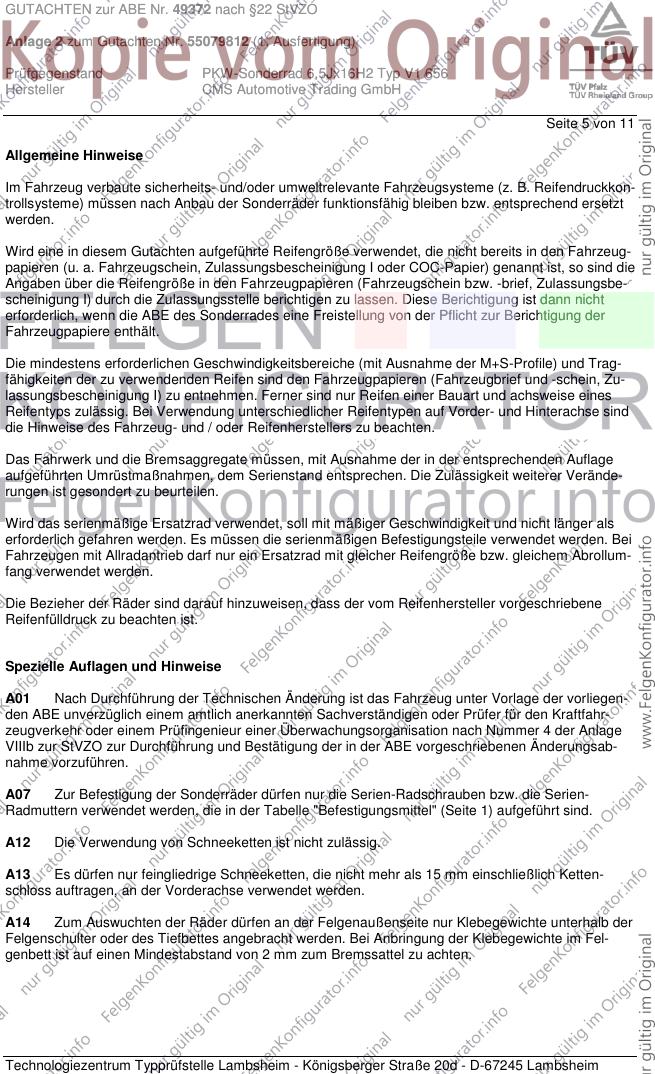

Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 6 von 11
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 7 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 8 von 11

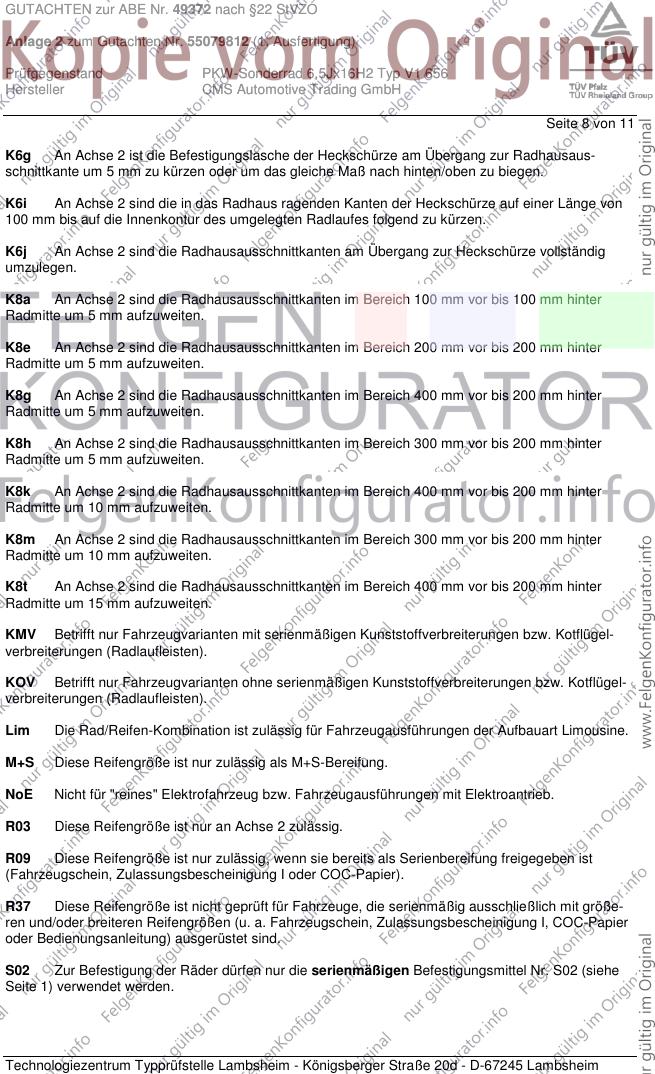

K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 9 von 11

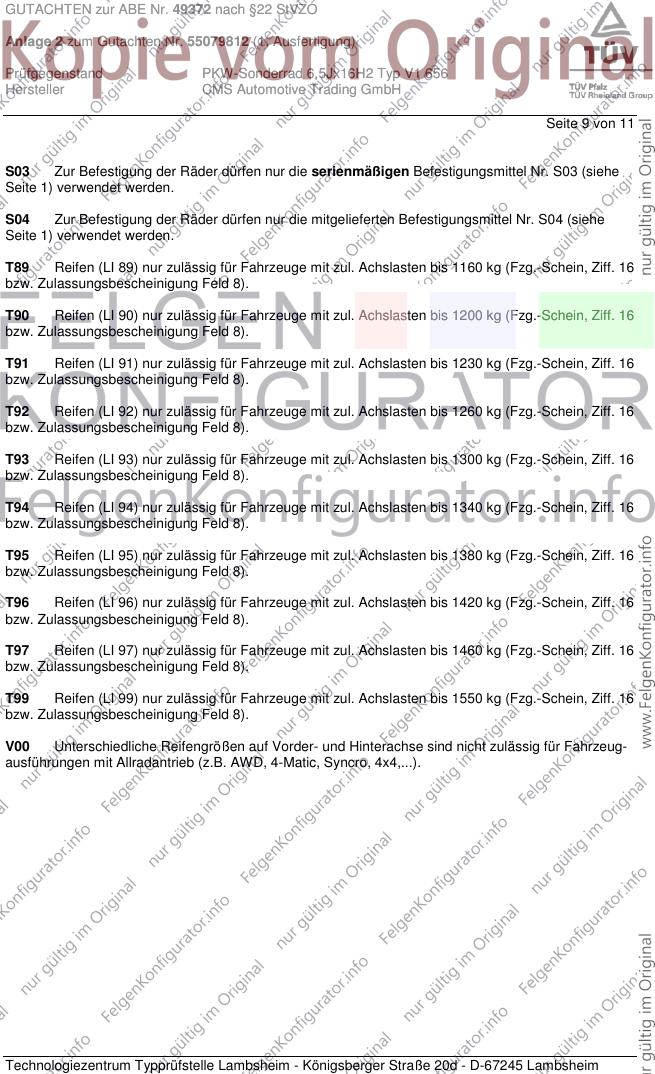

S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 10 von 11
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. Oktober 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 11 von 11
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. Oktober 2015
Bohlander 00236515.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
