GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 1 von 16
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell FATALE
Typ FA8590
Radgröße 8,5J x 19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
VK FA8590/VK / Ø57,1-TX-Ø76 5/112/57,1 42 790 2260
Kennzeichnungen
KBA-Nummer 49632
Herstellerzeichen MAK
Radtyp und Ausführung FA8590...(s.o)
Radgröße 8,5J x 19EH2+
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M14x1,5 Kegel 60° 120 28
S04 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 215/35R19 T85 A12 A14 A18
8V 77-135 225/35R19 T84 T88 A57 Cbo F24
e1*2007/46*0607*.. 77-135 235/30R19 A01 K1a K2b T86 Lim V00 V19
- Limousine 77-135 235/35R19 A01 G03 K1a K2b S03
- Cabrio 77-135 245/30R19 A01 K1a K1b K2b K6g K8h
Audi A3 Cabriolet 75-147 225/35R19 K1c K2b K46 T84 T88 A01 A12 A14
8P 75-147 235/35R19 G01 K1c K2b K46 T87 T88 A18 A58 Cbo
e1*2001/116*0456*.. K56 S03
Audi A3, -/Sportback 184-195 225/35R19 K1c K2b K46 K56 T88 A01 A12 A14
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A18 Flh S03
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c K2b K46 T84 T88 A01 A12 A14
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 T87 T88 A18 Flh K56
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1c R37 T85 S03
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-132 215/35R19 K1a K2b K3a K6g K8h T85 A01 A12 A14
8V 77-135 225/35R19 K1c K2b K3a K4i K5d K6g K8h T84 A18 A57 F24
e1*2007/46*0607*.. T88 Flh V00 V19
77-135 235/30R19 K1c K2b K3a K4i K5d K6g K8h T86 S03
77-135 235/35R19 G03 K1c K2b K3a K4i K5d K6g K8h
77-135 245/30R19 K1c K2c K3a K4i K5d K6h K8m T89
Audi A6 -/Avant 89-257 245/35R19 T93 A12 A14 A18
4F, 4F1 89-257 255/35R19 A01 K1b K2b T92 T96 Car Lim NBF
e1*2001/116*0254*.., X27 S03
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 S6 320 255/35R19 K1b K2b T92 T96 A01 A12 A14
4F, 4F1 A18 Car Lim
e1*2001/116*0254*..; X27 S03
e13*2007/46*1080*..
Audi A8 154-257 235/45R19 R37 T95 T99 144 A12 A14 A18
4E 154-257 245/40R19 T94 T98 144 B03 BnK Lim
e1*2001/116*0198*.., 154-257 245/45R19 A01 G01 144 NBF S03
e1*2001/116*0246*.. 154-331 235/45R19 M+S T95 T99 144
154-331 245/40R19 M+S T94 T98 144
154-331 255/40R19 T00 T96 144
Audi A8 110-309 245/40R19 T94 T98 A12 A14 A18
D2 110-309 255/40R19 A01 K46 NBF R21 S03
G850,
e1*93/81*0005*..;
e1*98/14*0005*..
Audi Q3 100-155 225/40R19 A12 A14 A18
8U, 8U1 100-155 225/45R19 A57 V00 V19
e1*2007/46*0591*..; 100-155 235/40R19 S02
e13*2007/46*1163*.. 100-155 235/45R19
100-155 245/40R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 100-155 225/40R19 A12 A14 A18
8U, 8U1 100-155 225/45R19 A57 KMV V00
e1*2007/46*0591*..; 100-155 235/40R19 V19 S02
e13*2007/46*1163*.. 100-155 235/45R19
- mit Radhaus- 100-155 245/40R19
Verbreiterungen
Audi RS3 Sportback 250 225/35R19 K4g K4i K6g K8h R03 T88 A01 A12 A14
8P 250 235/35R19 K1a K1b K3b K3s K4g K4i K5x K6g A18 A56 AV9
e1*2007/46*0615*.. K8h T91 Flh S03
250 255/30R19 K1c K3b K3s K5x R02 T91
Audi S3 206-221 225/35R19 Cbo Lim T84 T88 A12 A14 A18
8V 206-221 235/30R19 A01 K1a K2b Lim T86 A56 F24 S03
e1*2007/46*0607*.. 206-221 235/35R19 A01 Cbo K1a K2b Lim
- Limousine 206-221 245/30R19 A01 Cbo K1a K1b K2b K6g K8h Lim
- Cabrio
Audi S3, -/Sportback 206-221 225/35R19 K1c K2b K3a K4i K5d K6g K8h T88 A01 A12 A14
8V 206-221 235/35R19 G03 K1c K2b K3a K4i K5d K6g K8h A18 A56 F24
e1*2007/46*0607*.. 206-221 245/30R19 K1c K2c K3a K4i K5d K6h K8m T89 Flh V00 S03
Audi TT 118-155 225/35R19 T84 T88 A12 A14 A18
8J 118-155 225/40R19 A57 Cbo Cpe
e1*2001/116* 118-155 235/35R19 A01 K46 K56 V00 V19 S03
0369*00-16; 118-184 245/35R19 A01 K1a K46 K56
0374*00-01; 118-184 255/30R19 A01 K1a K1b K2b K44 K46 K56
0375*00 118-184 255/35R19 A01 K1a K1b K2b K44 K46 K56
118-200 235/35R19 A01 K46 K56 M+S
118-200 245/35R19 A01 K1a K46 K56 M+S
Audi TT 135, 169 225/35R19 R37 T84 T88 A12 A14 A18
8J 135, 169 225/40R19 R37 A57 Cbo Cpe
e1*2001/116* 135, 169 235/35R19 R37 V00 V19 S03
0369*17-.. 135-228 225/35R19 M+S T84 T88
ab MJ 2015 (8S) 135-228 225/40R19 M+S
135-228 235/35R19 M+S
135-228 245/35R19 A01 K6g
135-228 255/30R19 A01 K1a K2b K6g K8c
135-228 255/35R19 A01 K1a K2b K6g K8c
Audi TT RS 250, 265 235/35R19 A01 K46 K56 M+S A12 A14 A18
8J 250, 265 245/35R19 A01 K1a K46 K56 M+S A56 Cbo Cpe
e1*2001/116* S03
0369*00-16
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A01 A12 A14
5P, 5PN 63-155 225/35R19 K1c K2b K46 K56 T84 T88 A18 A60 Flh
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c K2b K46 K56 T87 T91 KOV SeF Sth
e9*2007/46*0012*.. S03
Seat Leon 63-118 215/35R19 K1a K1b K27 R37 T85 A01 A12 A14
1P, 1PN 63-195 225/35R19 K1a K1b K27 K41 K46 T84 T88 A18 A58 Flh
e9*2001/116*0052*..; 63-195 235/35R19 G01 K1c K41 K43 K44 K46 K2b S03
e9*2007/46*0013*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 81-135 215/35R19 K1a K2b K6j T85 A01 A12 A14
5F 81-135 225/35R19 K1a K1b K2b K3c K6g K6i K6j K8g A18 A58 Car
e9*2007/46*0094*.. T84 F24 Flh V19
81-135 235/30R19 K1a K1b K2b K3c K6g K6i K6j K8g S03
81-135 235/35R19 G01 K1a K1b K2b K3c K6g K6i K6j
K8g
81-135 245/30R19 K1c K2b K5d K5i K6g K6j K8k
Seat Leon 63 - 110 215/35R19 K1a K2b T85 A01 A12 A14
5F 63 - 110 225/35R19 K1a K1b K2b K3c K6j K8g T84 A18 A58 Car
e9*2007/46*0094*.. 63 - 110 235/30R19 K1a K1b K2b K3c K6j K8g F23 Flh V19
63 - 110 235/35R19 G01 K1a K1b K2b K3c K6j K8g S03
63 - 110 245/30R19 K1c K2b K3c K5d K5i K6g K6j K8k
Seat Leon Cupra 195,206 225/35R19 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A14
5F T88 A18 A58 F24
e9*2007/46*0094*.. 195,206 235/30R19 K1a K1b K2b K3c K6g K6i K6j K8g Flh V19 S03
T86
195,206 235/35R19 K1a K1b K2b K3c K6g K6i K6j K8g
195,206 245/30R19 K1c K2b K5d K5i K6g K6j K8k
Skoda Octavia (II) 55-147 225/35R19 A58 K1c K2b K56 T88 A01 A12 A14
1Z 55-147 235/35R19 G01 K1c K27 K2b K41 K44 K45 K46 A18 Car Lim
e11*2001/116*0230*..; K56 T88 T91 Npf S03
e11*2007/46*0012*..
Skoda Octavia (II) 103-118 225/40R19 K1c K56 T93 A01 A12 A14
Scout 103-118 235/35R19 K1c K56 T91 A18 A56 Car
1Z 103-118 245/35R19 K1c K2b K30 K44 K46 K56 T93 KMV S03
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/35R19 A12 A14 A18
5E 63-110 225/35R19 T88 A58 Car F23
e11*2007/46*0243*..; 63-110 235/30R19 A01 K1a K1b K2b Lim Npf V19
e11*2007/46*0244*.. 63-110 235/35R19 A01 G01 K1a K1b K2b S03
63-110 245/30R19 A01 K1c K2b K8k
Skoda Octavia (III) 132, 162 215/35R19 A58 T85 A12 A14 A18
5E 132-162 245/30R19 A01 A58 K1c K2b K6g K8e Car F24 Lim
e11*2007/46*0243*.. 77-162 225/35R19 A57 T84 T88 Npf V00 V19
77-162 235/30R19 A01 A57 K1a K1b K2b T86 S03
77-162 235/35R19 A01 A57 G01 K1a K1b K2b
Skoda Octavia Scout 110-135 225/35R19 T88 A12 A14 A18
(III) 110-135 225/40R19 A56 Car F24
5E S03
e11*2007/46*0243*..
Skoda Superb 77-147 225/35R19 K1a K2b K56 T88 A01 A12 A14
3T 77-191 235/35R19 G01 K1a K1b K27 K2b K44 K46 K56 A18 Car Lim
e11*2001/116* T87 T91 S03
0326*15-..
e11*2007/46*
0014*07-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 225/40R19 K1b T89 T93 A01 A12 A14
5L 77-125 235/35R19 K1a K1b K2b T91 A18 A57 S03
e11*2007/46*0010*.., 77-125 245/35R19 K1c K2b T89 T93
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-155 225/40R19 A12 A14 A18
16 77-155 235/35R19 A01 K1a K1b A58 Cbo Flh
e1*2007/46*0539*.. 77-155 235/40R19 A01 K1a K1b S03
77-155 245/35R19 A01 K1c K2b K3a K3c
VW EOS 85-184 225/35R19 K2b K46 K56 T84 T88 A01 A12 A14
1F 85-191 235/35R19 K1a K2b K46 K56 T87 T91 A18 A58 Cbo
e1*2001/116*0349*.. 85-191 245/30R19 K1a K1b K2a K2b K44 K46 K56 T89 S03
- incl. Facelift 2011
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A01 A12 A14
1K 55-184 225/35R19 K1c K2b K46 K56 T84 T88 A18 Flh S03
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K46 K56 T87 T91
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 K1c K27 K2b K44 K46 T85 A01 A12 A14
1KM 59-147 225/35R19 K1c K27 K2c K44 K46 T84 T88 A18 A58 Car
e1*2001/116* 59-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 K56 S03
0328*00-14
VW Golf (VI) 59-118 215/35R19 K1c K2b K3a K6g K8d T85 A01 A12 A14
1K 59-173 225/35R19 K1c K2c K3a K6h K8i T84 T88 A18 Cbo Flh
e1*2001/116 59-173 235/35R19 G01 K1c K2c K3a K6h K8i T87 T91 S03
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 K1c K2b K3a K6h K8d T85 A01 A12 A14
1KM 59-118 225/35R19 K1c K2b K3a K6h K8i T84 T88 A18 Car S03
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2b K3a K6h K8i T87 T91
e1*2007/46*0492*..
VW Golf (VII) /-Variant 63 - 169 215/35R19 K1a K2b K3c T85 A01 A12 A14
AU, AUV 63 - 169 225/35R19 K1c K2b K3c K5a K6g T84 T88 A18 A57 Car
e1*2007/46*0623*.., 63 - 169 235/30R19 K1c K2b K3c K5a K6g T86 F24 Flh V00
e1*2007/46*0627*.. 63 - 169 235/35R19 G01 K1c K2b K3c K5a K6g V19 S03
63 - 169 245/30R19 K1c K2b K3c K5d K6g K6i K8a T85
T89
VW Golf (VII) /-Variant 63 - 90 215/35R19 K1a K2b K3c K8g T85 A01 A12 A14
AU, AUV 63 - 90 225/35R19 K1c K2b K3c K5a K8g T84 A18 A58 Car
e1*2007/46*0623*.., 63 - 90 235/30R19 K1c K2b K3c K5a K8g F23 Flh V19
e1*2007/46*0627*.. 63 - 90 235/35R19 G01 K1c K2b K3c K5a K8g S03
63 - 90 245/30R19 K1c K2b K3c K5d K8k
VW Golf Plus 55-125 225/35R19 K1c K27 K2c K41 K44 T84 T88 A01 A12 A14
1KP 55-125 235/35R19 G01 K1c K2c K41 K43 K44 T87 T91 A18 A58 Flh
e1*2001/116*0304*..; 55-85 215/35R19 K1c K27 K2b K44 T85 K56 S03
e1*2007/46*0491*..
VW Golf R (VI) 188-199 225/35R19 K1c K2c K3a K6h K8i T88 A01 A12 A14
1K 188-199 235/35R19 K1c K2c K3a K6h K8i T87 T91 A18 Cbo Flh
e1*2001/116 S03
*0242*33-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf R (VII) 206, 221 225/35R19 K1c K2b K3c K5a K6g T88 A01 A12 A14
AU 206, 221 235/35R19 K1c K2b K3c K5a K6g A18 A56 F24
e1*2007/46*0623*.. 206, 221 245/30R19 K1c K2b K3c K5d K6g K6i K8a T89 Flh S03
VW Golf Sportsvan 92, 110 215/35R19 K1a K2b K3c T85 A01 A12 A14
AUV 92, 110 225/35R19 K1c K2b K3c K5a K6g K8a T84 T88 A18 A58 F24
e1*2007/46*0627*.. 92, 110 235/30R19 K1c K2b K3c K5a K6g K8a T86 Flh V00 V19
92, 110 235/35R19 G01 K1c K2b K3c K5a K6g K8a S03
92, 110 245/30R19 K1c K2b K3c K5d K6g K8m T85 T89
VW Golf Sportsvan 63-81 215/35R19 K1a K2b K3c K8g T85 A01 A12 A14
AUV 63-81 225/35R19 K1c K2b K3c K5a K8k T84 A18 A58 F23
e1*2007/46*0627*.. 63-81 235/30R19 K1c K2b K3c K5a K8k Flh V19 S03
63-81 235/35R19 G01 K1c K2b K3c K5a K8k
63-81 245/30R19 K1c K2b K3c K5d K8t
VW Jetta 77 - 155 215/35R19 K1c K2b K3a K6g K8e T85 A01 A12 A14
16, 16H 77 - 155 225/35R19 K1c K2b K3a K6h K6i K8m T88 A18 A58 Sth
e1*2007/46*0539*..; 77 - 155 235/35R19 G01 K1c K2c K3a K5c K6h K6i K8s S03
e1*2007/46*0584*..
VW Jetta 66-110 215/35R19 K1c K27 K2b K44 K46 T85 A01 A12 A14
1KM 66-147 225/35R19 K1c K27 K2b K44 K46 T84 T88 A18 A58 K56
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 Sth S03
VW Passat 75-147 225/35R19 K1a K46 K56 T88 A01 A12 A14
3C 75-147 235/35R19 K1c K2b K46 K56 T87 T88 T91 A18 Lim S03
e1*2001/116* 75-147 245/30R19 K1c K2b K44 K46 K56 T89
0307*00-23
VW Passat 184 235/35R19 K1c K2b K46 K56 T87 T88 T91 A01 A12 A14
3C 184 245/30R19 K1c K2b K44 K46 K56 T89 A18 Lim S03
e1*2001/116*
0307*00-23
VW Passat 88-140 255/35R19 A01 K2b K8h R03 A12 A14 A18
3C 88-176 225/40R19 T89 T93 A57 Car Lim
e1*2001/116* 88-176 235/35R19 T87 T91 V00 V19 S04
0307*37-.. 88-176 235/40R19
- Limousine / Variant 88-176 245/35R19 A01 K8h T89 T93
ab MJ 2015 (B8/3G)
VW Passat 77-155 225/35R19 K1a K2b T88 A01 A12 A14
3C, 3c 77-155 235/35R19 K1a K2b K4i K6g T87 T91 A18 Car Lim
e1*2001/116* 77-155 245/30R19 K1c K2b K4i K6g K6i K8e T89 V19 VoA S03
0307*24-36; 77-155 255/30R19 K2b K4i K6h K6i K8e R03 T91
e1*2007/46*
0502*00-10,
0547*00-03
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/35R19 T88 A12 A14 A18
3C, 3c 77-155 235/35R19 A01 K1a K4i K6g T87 T91 Car KMV Lim
e1*2001/116* 77-155 245/30R19 A01 K1c K4i K6g K6i K8e T89 V19 VoA S03
0307*24-36; 77-155 255/30R19 A01 K2b K4i K6h K6i K8e R03 T91
e1*2007/46*
0502*00-10,
0547*00-03
- Limousine / Variant
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/40R19 T89 T93 A12 A14 A18
3C, 3c 103-155 235/35R19 A01 K6g T91 A56 Car KMV
e1*2001/116* S03
0307*24-36;
e1*2007/46*
0502*00-10;
e1*2007/46*0547*00-
03
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 235/35R19 T87 T91 A12 A14 A18
3CC 100-220 245/30R19 A01 K1a K2b K32 K42 K44 K46 K56 S03
e1*2001/116*0468*.. T89
- incl. Modell 2012 100-220 245/35R19 A01 G01 K1a K2b K32 K42 K44 K46
K56 T89 T93
100-220 255/30R19 A01 K1a K2c K32 K42 K44 K46 K56
T91
VW Passat Variant 75-147 225/35R19 K1a K2b K46 K56 T88 A01 A12 A14
3C 75-147 235/35R19 K1c K2b K46 K56 T87 T91 A18 Car S03
e1*2001/116* 75-147 245/30R19 K1c K2b K44 K46 K56 T89
0307*00-23
VW Passat Variant 184 235/35R19 K1c K2b K46 K56 T91 A01 A12 A14
3C A18 Car S03
e1*2001/116*
0307*00-23
VW Phaeton 165-246 245/40R19 T98 144 A12 A14 A18
3D, 3d 165-331 245/45R19 R09 T02 T98 144 BnK Lim S03
e1*98/14*0189*..; 165-331 245/45R19 A01 G03 T02 T98 144
e1*2001/116*0189*..; 165-331 255/40R19 T00 T96 144
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/35R19 T84 T88 A12 A14 A18
13 90-162 235/35R19 A58 Cpe V19
e1*2001/116*0471*.. 90-162 245/30R19 A01 K1a K2b S03
90-162 245/35R19 A01 G01 K1a K2b
90-162 255/30R19 A01 K2b R03
VW Scirocco R 188-206 225/35R19 T88 A12 A14 A18
13 188-206 235/35R19 A58 Cpe V19
e1*2001/116*0471*.. 188-206 245/30R19 A01 K1a K2b S03
188-206 245/35R19 A01 G01 K1a K2b
188-206 255/30R19 A01 K2b R03
VW Tiguan 81-155 225/45R19 A12 A14 A18
5N 81-155 235/45R19 KMV S02
e1*2001/116*0450*.., 81-155 245/40R19
e1*2007/46*0487*.. 81-155 255/40R19
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 225/45R19 A12 A14 A18
5N 81-155 235/45R19 S02
e1*2001/116* 81-155 245/40R19
0450*11-..; 81-155 255/40R19 A01 K1a K2b
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/45R19 A12 A14 A18
5N 81-155 235/45R19 S02
e1*2001/116* 81-155 245/40R19 A01 K2b
0450*00-10; 81-155 255/40R19 A01 K1a K2b
e1*2007/46*
0487*00-01

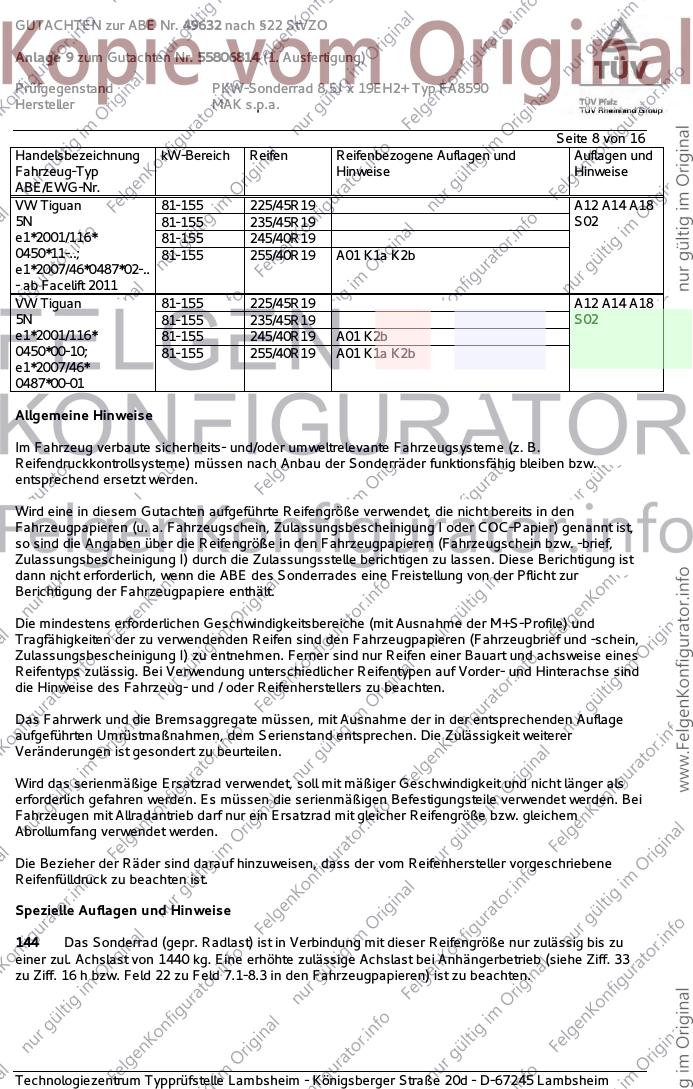

Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 9 von 16
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 10 von 16
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 11 von 16

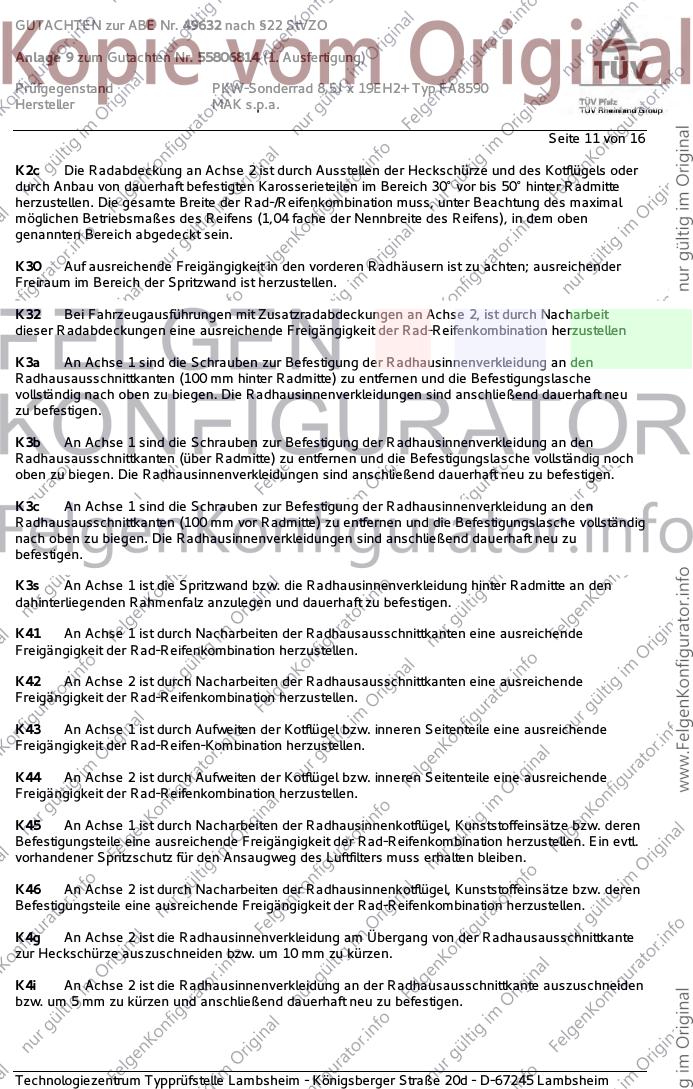

K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 12 von 16

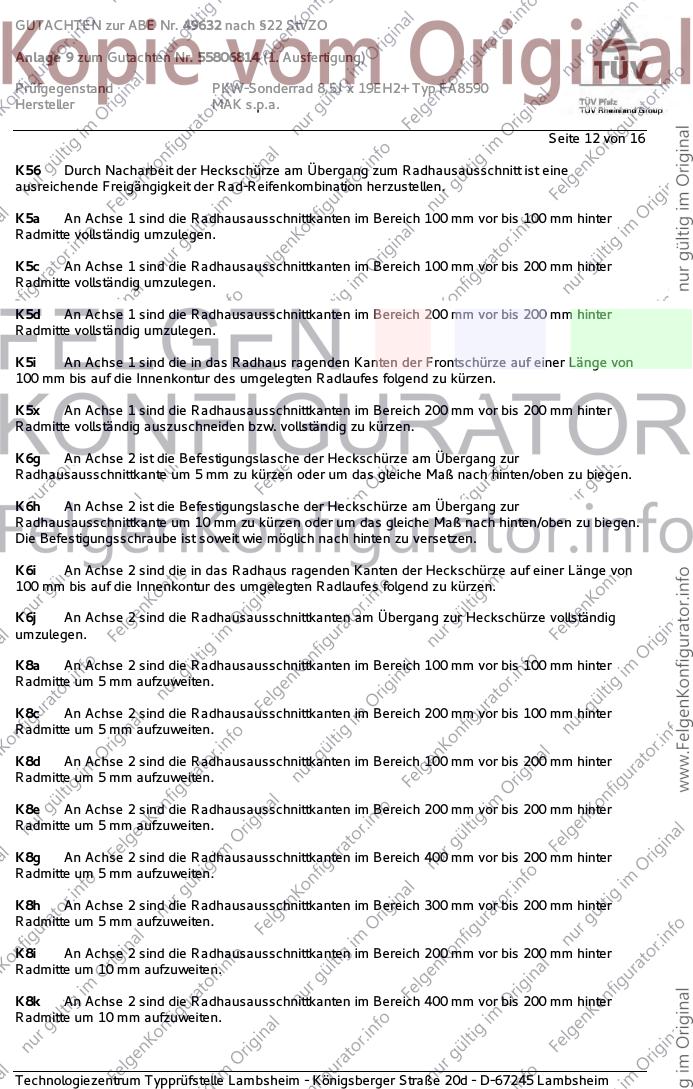

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 13 von 16

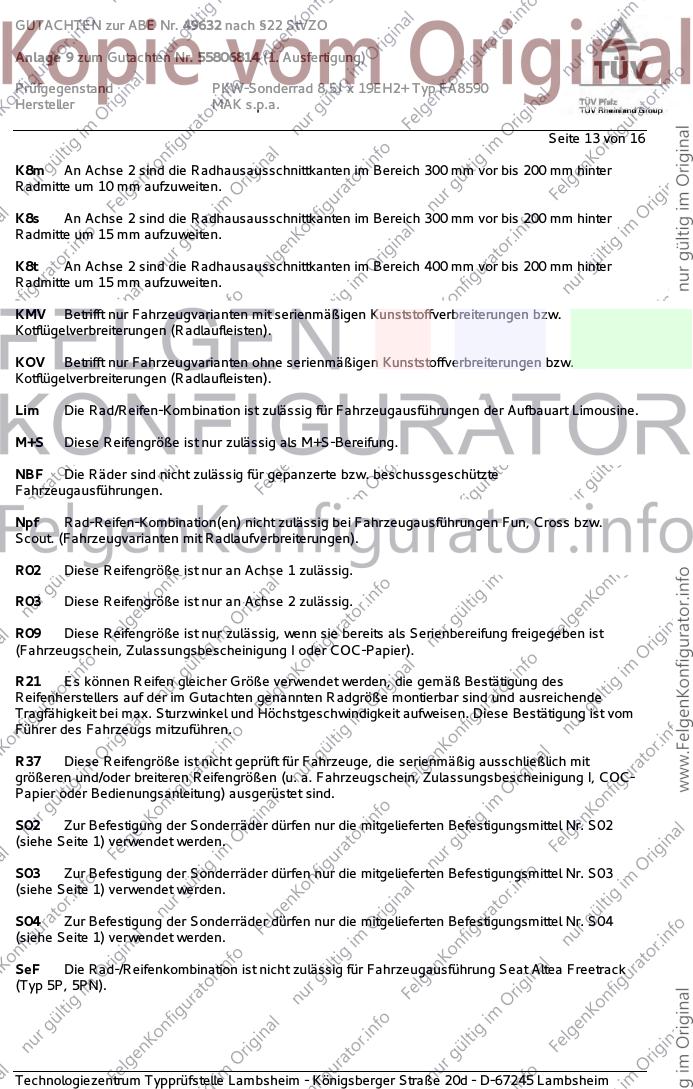

K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 14 von 16

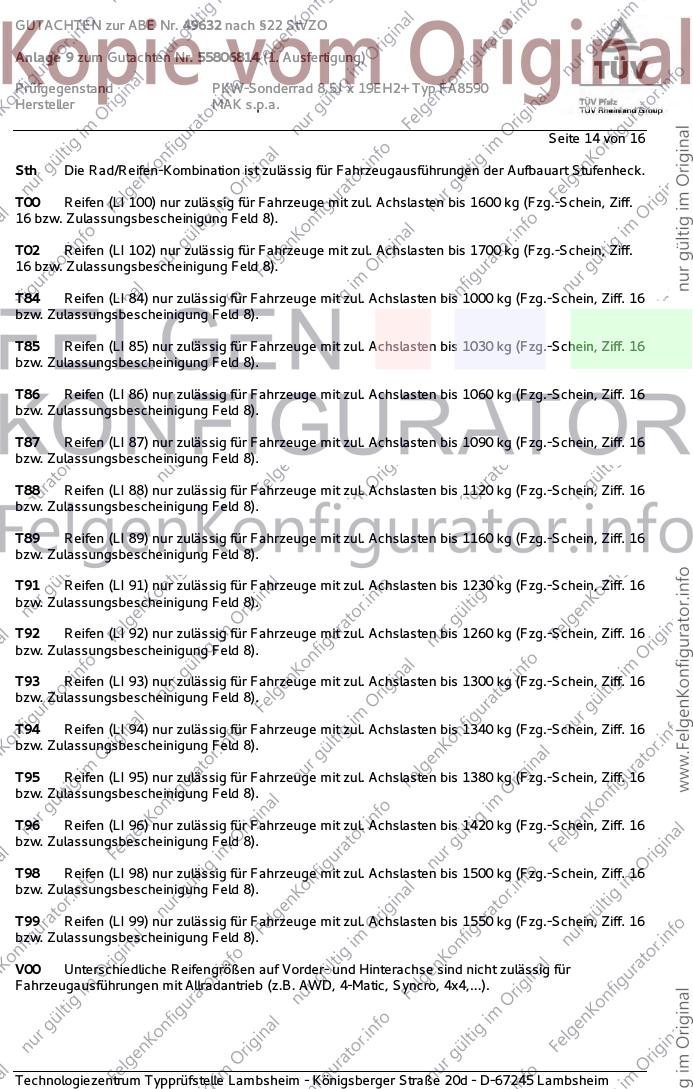

Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 15 von 16

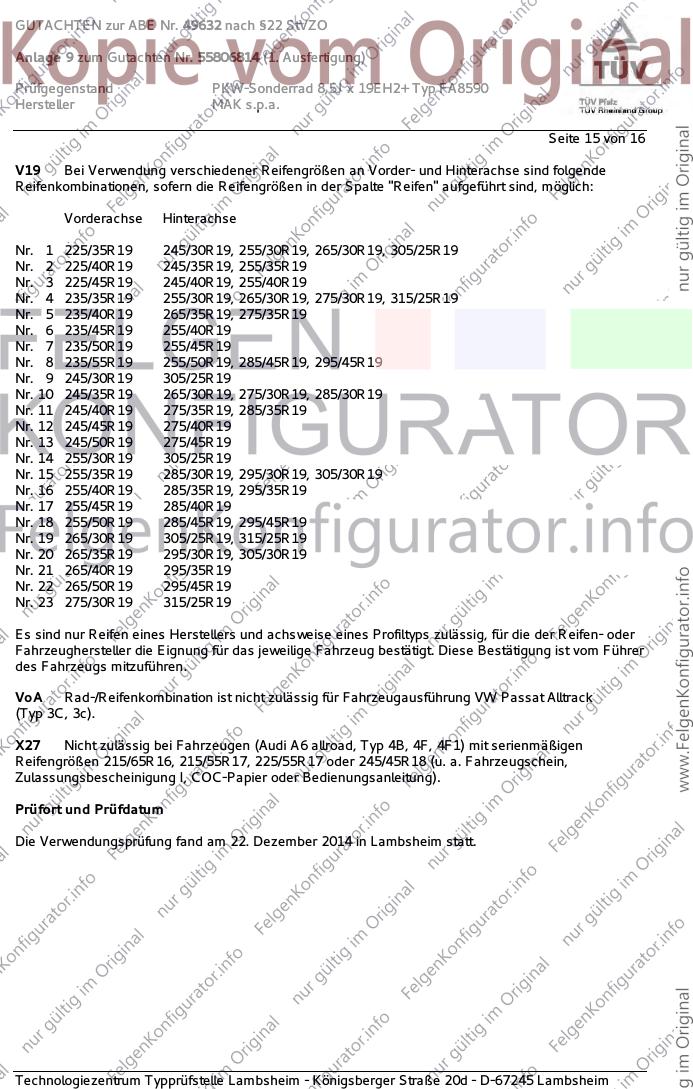

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 245/50R19 275/45R19
Nr. 14 255/30R19 305/25R19
Nr. 15 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 16 255/40R19 285/35R19, 295/35R19
Nr. 17 255/45R19 285/40R19
Nr. 18 255/50R19 285/45R19, 295/45R19
Nr. 19 265/30R19 305/25R19, 315/25R19
Nr. 20 265/35R19 295/30R19, 305/30R19
Nr. 21 265/40R19 295/35R19
Nr. 22 265/50R19 295/45R19
Nr. 23 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Dezember 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49632 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55806814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19EH2+ Typ FA8590
Hersteller MAK s.p.a.
Seite 16 von 16

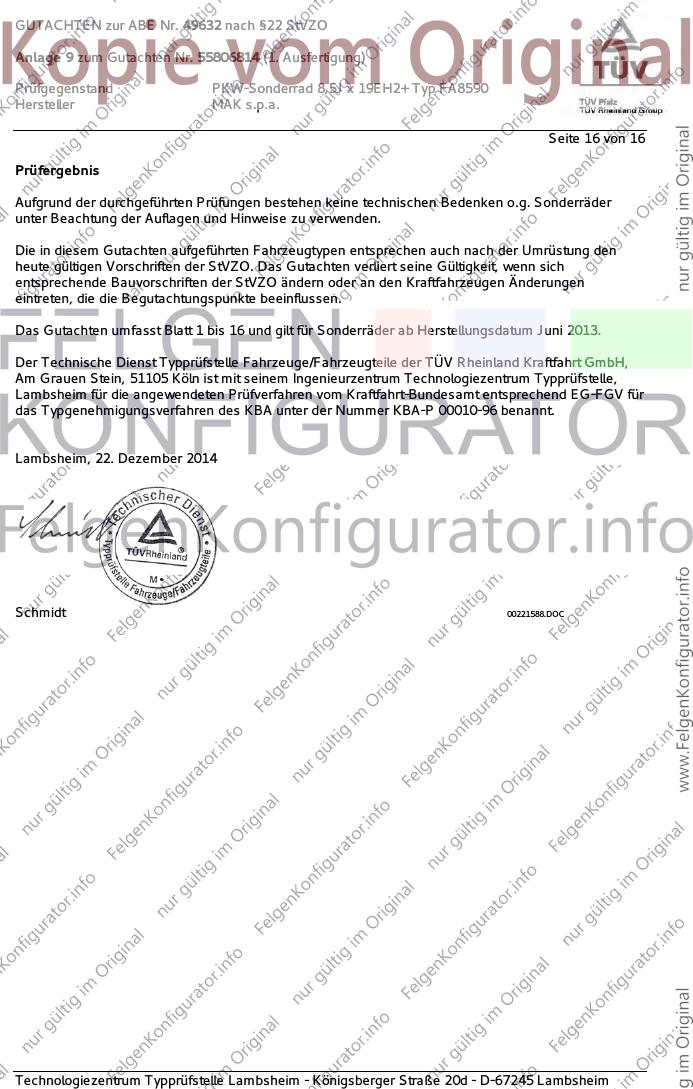

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Juni 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Dezember 2014
Schmidt 00221588.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49632
Gerät: Sonderräder für Personenkraftwagen
8,5 J x 19 EH2+
Typ: FA8590
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49632
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 49632
Die ABE-Nr. 49632 erstreckt sich auf die Sonderräder 8,5 J x 19 EH2+ , Typ FA8590, in den
Ausführungen wie im Gutachten Nr. 55806814 (1. Ausfertigung) vom 27.05.2015
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 21 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 27.05.2015
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 24.06.2015
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55806814 (1. Ausfertigung), zur Genehmigung vorgelegt am: 24.06.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49632

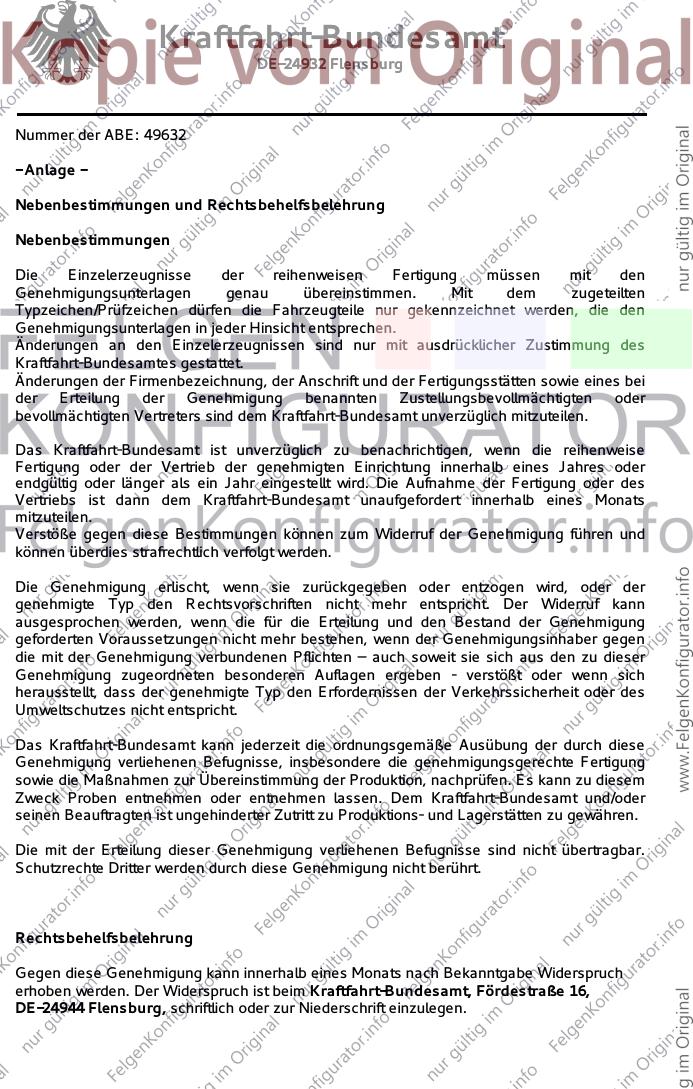

- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
