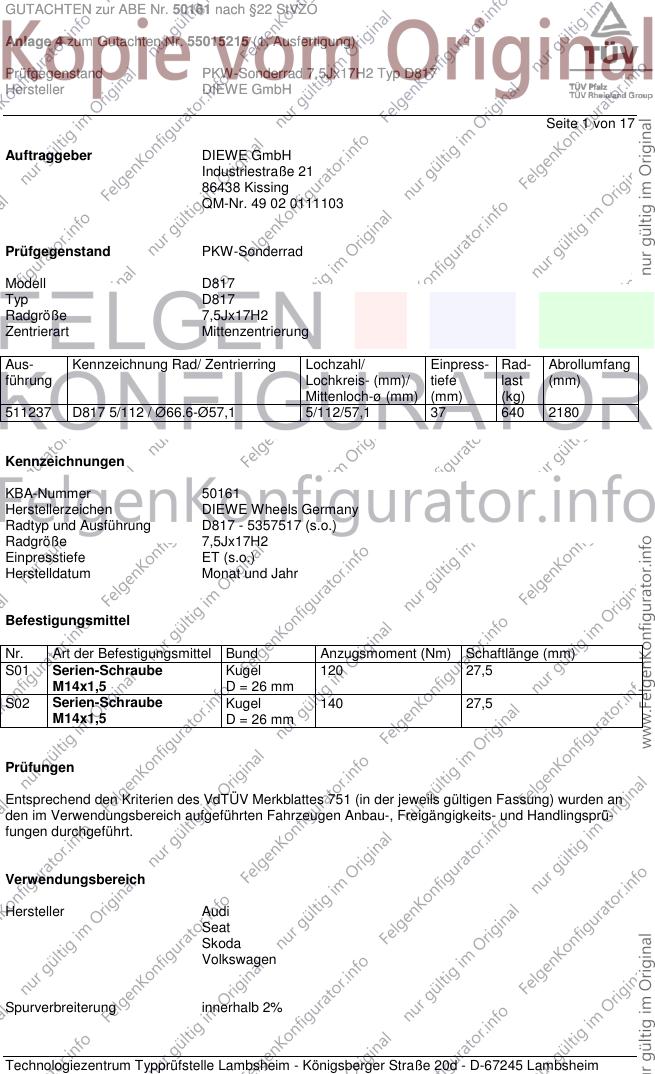

GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH
Seite 1 von 17
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D817
Typ D817
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
511237 D817 5/112 / Ø66.6-Ø57,1 5/112/57,1 37 640 2180
Kennzeichnungen
KBA-Nummer 50161
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D817 - 5357517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serien-Schraube Kugel 120 27,5
M14x1,5 D = 26 mm
S02 Serien-Schraube Kugel 140 27,5
M14x1,5 D = 26 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

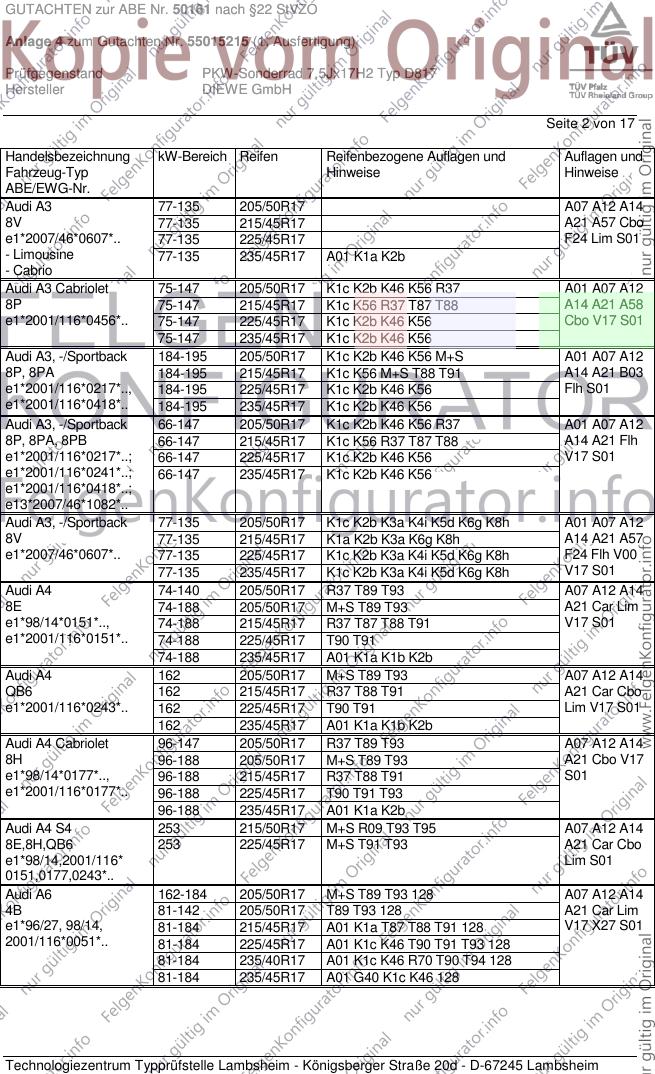

GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/50R17 A07 A12 A14
8V 77-135 215/45R17 A21 A57 Cbo
e1*2007/46*0607*.. 77-135 225/45R17 F24 Lim S01
- Limousine 77-135 235/45R17 A01 K1a K2b
- Cabrio
Audi A3 Cabriolet 75-147 205/50R17 K1c K2b K46 K56 R37 A01 A07 A12
8P 75-147 215/45R17 K1c K56 R37 T87 T88 A14 A21 A58
e1*2001/116*0456*.. 75-147 225/45R17 K1c K2b K46 K56 Cbo V17 S01
75-147 235/45R17 K1c K2b K46 K56
Audi A3, -/Sportback 184-195 205/50R17 K1c K2b K46 K56 M+S A01 A07 A12
8P, 8PA 184-195 215/45R17 K1c K56 M+S T88 T91 A14 A21 B03
e1*2001/116*0217*.., 184-195 225/45R17 K1c K2b K46 K56 Flh S01
e1*2001/116*0418*.. 184-195 235/45R17 K1c K2b K46 K56
Audi A3, -/Sportback 66-147 205/50R17 K1c K2b K46 K56 R37 A01 A07 A12
8P, 8PA, 8PB 66-147 215/45R17 K1c K56 R37 T87 T88 A14 A21 Flh
e1*2001/116*0217*..; 66-147 225/45R17 K1c K2b K46 K56 V17 S01
e1*2001/116*0241*..; 66-147 235/45R17 K1c K2b K46 K56
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 K1c K2b K3a K4i K5d K6g K8h A01 A07 A12
8V 77-135 215/45R17 K1a K2b K3a K6g K8h A14 A21 A57
e1*2007/46*0607*.. 77-135 225/45R17 K1c K2b K3a K4i K5d K6g K8h F24 Flh V00
77-135 235/45R17 K1c K2b K3a K4i K5d K6g K8h V17 S01
Audi A4 74-140 205/50R17 R37 T89 T93 A07 A12 A14
8E 74-188 205/50R17 M+S T89 T93 A21 Car Lim
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 V17 S01
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91
74-188 235/45R17 A01 K1a K1b K2b
Audi A4 162 205/50R17 M+S T89 T93 A07 A12 A14
QB6 162 215/45R17 R37 T88 T91 A21 Car Cbo
e1*2001/116*0243*.. 162 225/45R17 T90 T91 Lim V17 S01
162 235/45R17 A01 K1a K1b K2b
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A07 A12 A14
8H 96-188 205/50R17 M+S T89 T93 A21 Cbo V17
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 S01
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93
96-188 235/45R17 A01 K1a K2b
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 A07 A12 A14
8E,8H,QB6 253 225/45R17 M+S T91 T93 A21 Car Cbo
e1*98/14,2001/116* Lim S01
0151,0177,0243*..
Audi A6 162-184 205/50R17 M+S T89 T93 128 A07 A12 A14
4B 81-142 205/50R17 T89 T93 128 A21 Car Lim
e1*96/27, 98/14, 81-184 215/45R17 A01 K1a T87 T88 T91 128 V17 X27 S01
2001/116*0051*.. 81-184 225/45R17 A01 K1c K46 T90 T91 T93 128
81-184 235/40R17 A01 K1c K46 R70 T90 T94 128
81-184 235/45R17 A01 G40 K1c K46 128
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

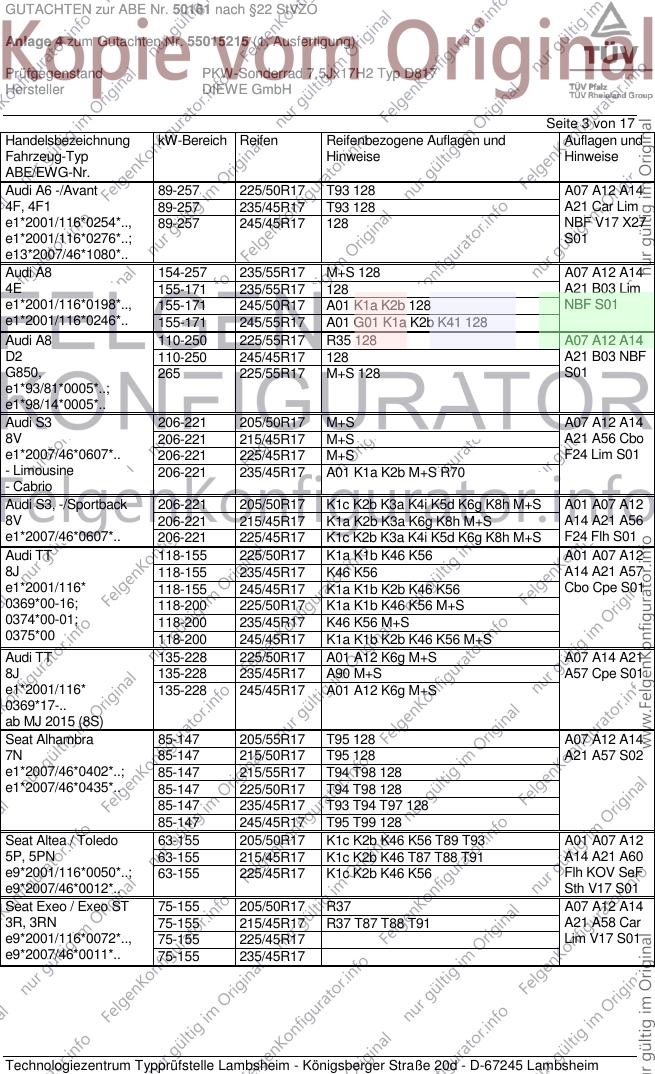

GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-257 225/50R17 T93 128 A07 A12 A14
4F, 4F1 89-257 235/45R17 T93 128 A21 Car Lim
e1*2001/116*0254*.., 89-257 245/45R17 128 NBF V17 X27
e1*2001/116*0276*..; S01
e13*2007/46*1080*..
Audi A8 154-257 235/55R17 M+S 128 A07 A12 A14
4E 155-171 235/55R17 128 A21 B03 Lim
e1*2001/116*0198*.., 155-171 245/50R17 A01 K1a K2b 128 NBF S01
e1*2001/116*0246*.. 155-171 245/55R17 A01 G01 K1a K2b K41 128
Audi A8 110-250 225/55R17 R35 128 A07 A12 A14
D2 110-250 245/45R17 128 A21 B03 NBF
G850, 265 225/55R17 M+S 128 S01
e1*93/81*0005*..;
e1*98/14*0005*..
Audi S3 206-221 205/50R17 M+S A07 A12 A14
8V 206-221 215/45R17 M+S A21 A56 Cbo
e1*2007/46*0607*.. 206-221 225/45R17 M+S F24 Lim S01
- Limousine 206-221 235/45R17 A01 K1a K2b M+S R70
- Cabrio
Audi S3, -/Sportback 206-221 205/50R17 K1c K2b K3a K4i K5d K6g K8h M+S A01 A07 A12
8V 206-221 215/45R17 K1a K2b K3a K6g K8h M+S A14 A21 A56
e1*2007/46*0607*.. 206-221 225/45R17 K1c K2b K3a K4i K5d K6g K8h M+S F24 Flh S01
Audi TT 118-155 225/50R17 K1a K1b K46 K56 A01 A07 A12
8J 118-155 235/45R17 K46 K56 A14 A21 A57
e1*2001/116* 118-155 245/45R17 K1a K1b K2b K46 K56 Cbo Cpe S01
0369*00-16; 118-200 225/50R17 K1a K1b K46 K56 M+S
0374*00-01; 118-200 235/45R17 K46 K56 M+S
0375*00 118-200 245/45R17 K1a K1b K2b K46 K56 M+S
Audi TT 135-228 225/50R17 A01 A12 K6g M+S A07 A14 A21
8J 135-228 235/45R17 A90 M+S A57 Cpe S01
e1*2001/116* 135-228 245/45R17 A01 A12 K6g M+S
0369*17-..
ab MJ 2015 (8S)
Seat Alhambra 85-147 205/55R17 T95 128 A07 A12 A14
7N 85-147 215/50R17 T95 128 A21 A57 S02
e1*2007/46*0402*..; 85-147 215/55R17 T94 T98 128
e1*2007/46*0435*.. 85-147 225/50R17 T94 T98 128
85-147 235/45R17 T93 T94 T97 128
85-147 245/45R17 T95 T99 128
Seat Altea / Toledo 63-155 205/50R17 K1c K2b K46 K56 T89 T93 A01 A07 A12
5P, 5PN 63-155 215/45R17 K1c K2b K46 T87 T88 T91 A14 A21 A60
e9*2001/116*0050*..; 63-155 225/45R17 K1c K2b K46 K56 Flh KOV SeF
e9*2007/46*0012*.. Sth V17 S01
Seat Exeo / Exeo ST 75-155 205/50R17 R37 A07 A12 A14
3R, 3RN 75-155 215/45R17 R37 T87 T88 T91 A21 A58 Car
e9*2001/116*0072*.., 75-155 225/45R17 Lim V17 S01
e9*2007/46*0011*.. 75-155 235/45R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

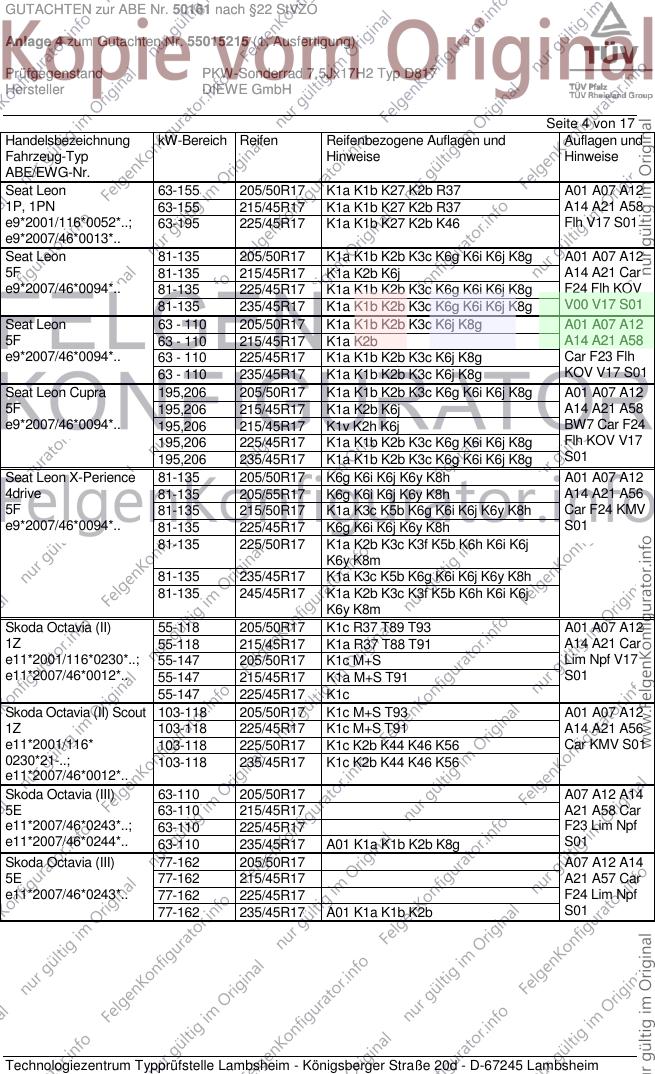

GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63-155 205/50R17 K1a K1b K27 K2b R37 A01 A07 A12
1P, 1PN 63-155 215/45R17 K1a K1b K27 K2b R37 A14 A21 A58
e9*2001/116*0052*..; 63-195 225/45R17 K1a K1b K27 K2b K46 Flh V17 S01
e9*2007/46*0013*..
Seat Leon 81-135 205/50R17 K1a K1b K2b K3c K6g K6i K6j K8g A01 A07 A12
5F 81-135 215/45R17 K1a K2b K6j A14 A21 Car
e9*2007/46*0094*.. 81-135 225/45R17 K1a K1b K2b K3c K6g K6i K6j K8g F24 Flh KOV
81-135 235/45R17 K1a K1b K2b K3c K6g K6i K6j K8g V00 V17 S01
Seat Leon 63 - 110 205/50R17 K1a K1b K2b K3c K6j K8g A01 A07 A12
5F 63 - 110 215/45R17 K1a K2b A14 A21 A58
e9*2007/46*0094*.. 63 - 110 225/45R17 K1a K1b K2b K3c K6j K8g Car F23 Flh
63 - 110 235/45R17 K1a K1b K2b K3c K6j K8g KOV V17 S01
Seat Leon Cupra 195,206 205/50R17 K1a K1b K2b K3c K6g K6i K6j K8g A01 A07 A12
5F 195,206 215/45R17 K1a K2b K6j A14 A21 A58
e9*2007/46*0094*.. 195,206 215/45R17 K1v K2h K6j BW7 Car F24
195,206 225/45R17 K1a K1b K2b K3c K6g K6i K6j K8g Flh KOV V17
195,206 235/45R17 K1a K1b K2b K3c K6g K6i K6j K8g S01
Seat Leon X-Perience 81-135 205/50R17 K6g K6i K6j K6y K8h A01 A07 A12
4drive 81-135 205/55R17 K6g K6i K6j K6y K8h A14 A21 A56
5F 81-135 215/50R17 K1a K3c K5b K6g K6i K6j K6y K8h Car F24 KMV
e9*2007/46*0094*.. 81-135 225/45R17 K6g K6i K6j K6y K8h S01
81-135 225/50R17 K1a K2b K3c K3f K5b K6h K6i K6j
K6y K8m
81-135 235/45R17 K1a K3c K5b K6g K6i K6j K6y K8h
81-135 245/45R17 K1a K2b K3c K3f K5b K6h K6i K6j
K6y K8m
Skoda Octavia (II) 55-118 205/50R17 K1c R37 T89 T93 A01 A07 A12
1Z 55-118 215/45R17 K1a R37 T88 T91 A14 A21 Car
e11*2001/116*0230*..; 55-147 205/50R17 K1c M+S Lim Npf V17
e11*2007/46*0012*.. 55-147 215/45R17 K1a M+S T91 S01
55-147 225/45R17 K1c
Skoda Octavia (II) Scout 103-118 205/50R17 K1c M+S T93 A01 A07 A12
1Z 103-118 225/45R17 K1c M+S T91 A14 A21 A56
e11*2001/116* 103-118 225/50R17 K1c K2b K44 K46 K56 Car KMV S01
0230*21-..; 103-118 235/45R17 K1c K2b K44 K46 K56
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 A07 A12 A14
5E 63-110 215/45R17 A21 A58 Car
e11*2007/46*0243*..; 63-110 225/45R17 F23 Lim Npf
e11*2007/46*0244*.. 63-110 235/45R17 A01 K1a K1b K2b K8g S01
Skoda Octavia (III) 77-162 205/50R17 A07 A12 A14
5E 77-162 215/45R17 A21 A57 Car
e11*2007/46*0243*.. 77-162 225/45R17 F24 Lim Npf
77-162 235/45R17 A01 K1a K1b K2b S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

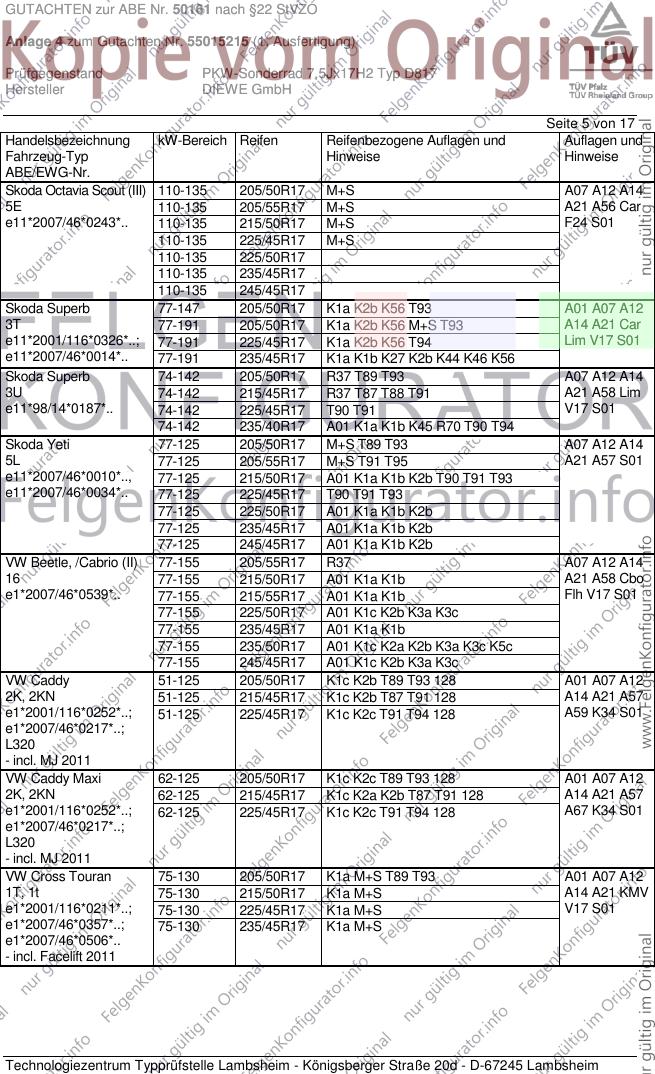

GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout (III) 110-135 205/50R17 M+S A07 A12 A14
5E 110-135 205/55R17 M+S A21 A56 Car
e11*2007/46*0243*.. 110-135 215/50R17 M+S F24 S01
110-135 225/45R17 M+S
110-135 225/50R17
110-135 235/45R17
110-135 245/45R17
Skoda Superb 77-147 205/50R17 K1a K2b K56 T93 A01 A07 A12
3T 77-191 205/50R17 K1a K2b K56 M+S T93 A14 A21 Car
e11*2001/116*0326*..; 77-191 225/45R17 K1a K2b K56 T94 Lim V17 S01
e11*2007/46*0014*.. 77-191 235/45R17 K1a K1b K27 K2b K44 K46 K56
Skoda Superb 74-142 205/50R17 R37 T89 T93 A07 A12 A14
3U 74-142 215/45R17 R37 T87 T88 T91 A21 A58 Lim
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 V17 S01
74-142 235/40R17 A01 K1a K1b K45 R70 T90 T94
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A07 A12 A14
5L 77-125 205/55R17 M+S T91 T95 A21 A57 S01
e11*2007/46*0010*.., 77-125 215/50R17 A01 K1a K1b K2b T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93
77-125 225/50R17 A01 K1a K1b K2b
77-125 235/45R17 A01 K1a K1b K2b
77-125 245/45R17 A01 K1a K1b K2b
VW Beetle, /Cabrio (II) 77-155 205/55R17 R37 A07 A12 A14
16 77-155 215/50R17 A01 K1a K1b A21 A58 Cbo
e1*2007/46*0539*.. 77-155 215/55R17 A01 K1a K1b Flh V17 S01
77-155 225/50R17 A01 K1c K2b K3a K3c
77-155 235/45R17 A01 K1a K1b
77-155 235/50R17 A01 K1c K2a K2b K3a K3c K5c
77-155 245/45R17 A01 K1c K2b K3a K3c
VW Caddy 51-125 205/50R17 K1c K2b T89 T93 128 A01 A07 A12
2K, 2KN 51-125 215/45R17 K1c K2b T87 T91 128 A14 A21 A57
e1*2001/116*0252*..; 51-125 225/45R17 K1c K2c T91 T94 128 A59 K34 S01
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Caddy Maxi 62-125 205/50R17 K1c K2c T89 T93 128 A01 A07 A12
2K, 2KN 62-125 215/45R17 K1c K2a K2b T87 T91 128 A14 A21 A57
e1*2001/116*0252*..; 62-125 225/45R17 K1c K2c T91 T94 128 A67 K34 S01
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Cross Touran 75-130 205/50R17 K1a M+S T89 T93 A01 A07 A12
1T, 1t 75-130 215/50R17 K1a M+S A14 A21 KMV
e1*2001/116*0211*..; 75-130 225/45R17 K1a M+S V17 S01
e1*2007/46*0357*..; 75-130 235/45R17 K1a M+S
e1*2007/46*0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH

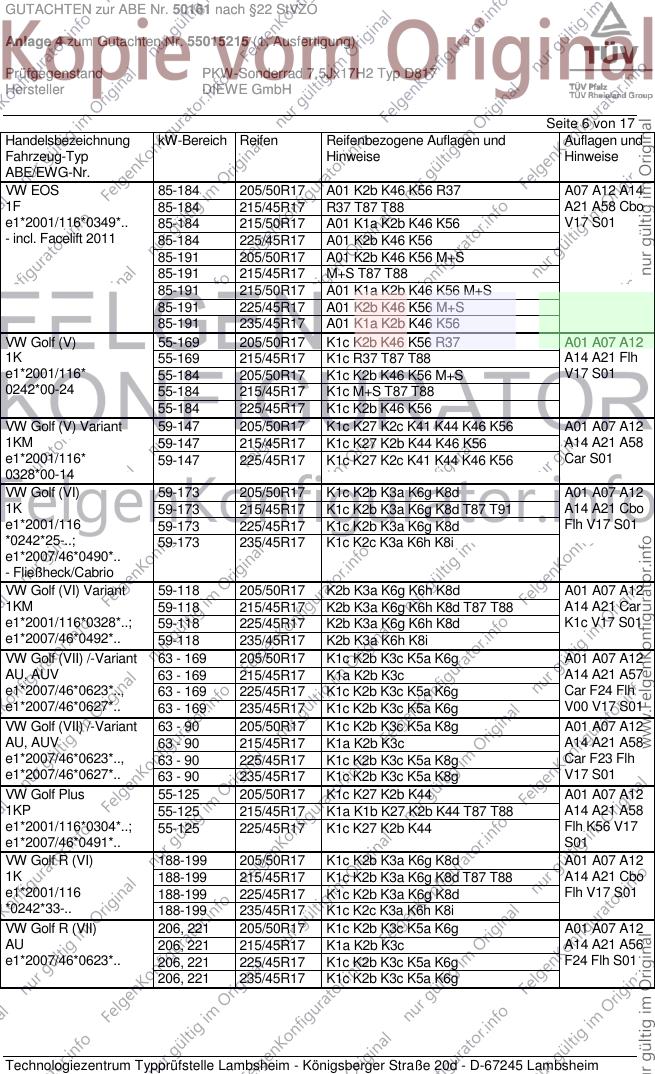

Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 205/50R17 A01 K2b K46 K56 R37 A07 A12 A14
1F 85-184 215/45R17 R37 T87 T88 A21 A58 Cbo
e1*2001/116*0349*.. 85-184 215/50R17 A01 K1a K2b K46 K56 V17 S01
- incl. Facelift 2011 85-184 225/45R17 A01 K2b K46 K56
85-191 205/50R17 A01 K2b K46 K56 M+S
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 A01 K1a K2b K46 K56 M+S
85-191 225/45R17 A01 K2b K46 K56 M+S
85-191 235/45R17 A01 K1a K2b K46 K56
VW Golf (V) 55-169 205/50R17 K1c K2b K46 K56 R37 A01 A07 A12
1K 55-169 215/45R17 K1c R37 T87 T88 A14 A21 Flh
e1*2001/116* 55-184 205/50R17 K1c K2b K46 K56 M+S V17 S01
0242*00-24 55-184 215/45R17 K1c M+S T87 T88
55-184 225/45R17 K1c K2b K46 K56
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2c K41 K44 K46 K56 A01 A07 A12
1KM 59-147 215/45R17 K1c K27 K2b K44 K46 K56 A14 A21 A58
e1*2001/116* 59-147 225/45R17 K1c K27 K2c K41 K44 K46 K56 Car S01
0328*00-14
VW Golf (VI) 59-173 205/50R17 K1c K2b K3a K6g K8d A01 A07 A12
1K 59-173 215/45R17 K1c K2b K3a K6g K8d T87 T91 A14 A21 Cbo
e1*2001/116 59-173 225/45R17 K1c K2b K3a K6g K8d Flh V17 S01
*0242*25-..; 59-173 235/45R17 K1c K2c K3a K6h K8i
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 K2b K3a K6g K6h K8d A01 A07 A12
1KM 59-118 215/45R17 K2b K3a K6g K6h K8d T87 T88 A14 A21 Car
e1*2001/116*0328*..; 59-118 225/45R17 K2b K3a K6g K6h K8d K1c V17 S01
e1*2007/46*0492*.. 59-118 235/45R17 K2b K3a K6h K8i
VW Golf (VII) /-Variant 63 - 169 205/50R17 K1c K2b K3c K5a K6g A01 A07 A12
AU, AUV 63 - 169 215/45R17 K1a K2b K3c A14 A21 A57
e1*2007/46*0623*.., 63 - 169 225/45R17 K1c K2b K3c K5a K6g Car F24 Flh
e1*2007/46*0627*.. 63 - 169 235/45R17 K1c K2b K3c K5a K6g V00 V17 S01
VW Golf (VII) /-Variant 63 - 90 205/50R17 K1c K2b K3c K5a K8g A01 A07 A12
AU, AUV 63 - 90 215/45R17 K1a K2b K3c A14 A21 A58
e1*2007/46*0623*.., 63 - 90 225/45R17 K1c K2b K3c K5a K8g Car F23 Flh
e1*2007/46*0627*.. 63 - 90 235/45R17 K1c K2b K3c K5a K8g V17 S01
VW Golf Plus 55-125 205/50R17 K1c K27 K2b K44 A01 A07 A12
1KP 55-125 215/45R17 K1a K1b K27 K2b K44 T87 T88 A14 A21 A58
e1*2001/116*0304*..; 55-125 225/45R17 K1c K27 K2b K44 Flh K56 V17
e1*2007/46*0491*.. S01
VW Golf R (VI) 188-199 205/50R17 K1c K2b K3a K6g K8d A01 A07 A12
1K 188-199 215/45R17 K1c K2b K3a K6g K8d T87 T88 A14 A21 Cbo
e1*2001/116 188-199 225/45R17 K1c K2b K3a K6g K8d Flh V17 S01
*0242*33-.. 188-199 235/45R17 K1c K2c K3a K6h K8i
VW Golf R (VII) 206, 221 205/50R17 K1c K2b K3c K5a K6g A01 A07 A12
AU 206, 221 215/45R17 K1a K2b K3c A14 A21 A56
e1*2007/46*0623*.. 206, 221 225/45R17 K1c K2b K3c K5a K6g F24 Flh S01
206, 221 235/45R17 K1c K2b K3c K5a K6g

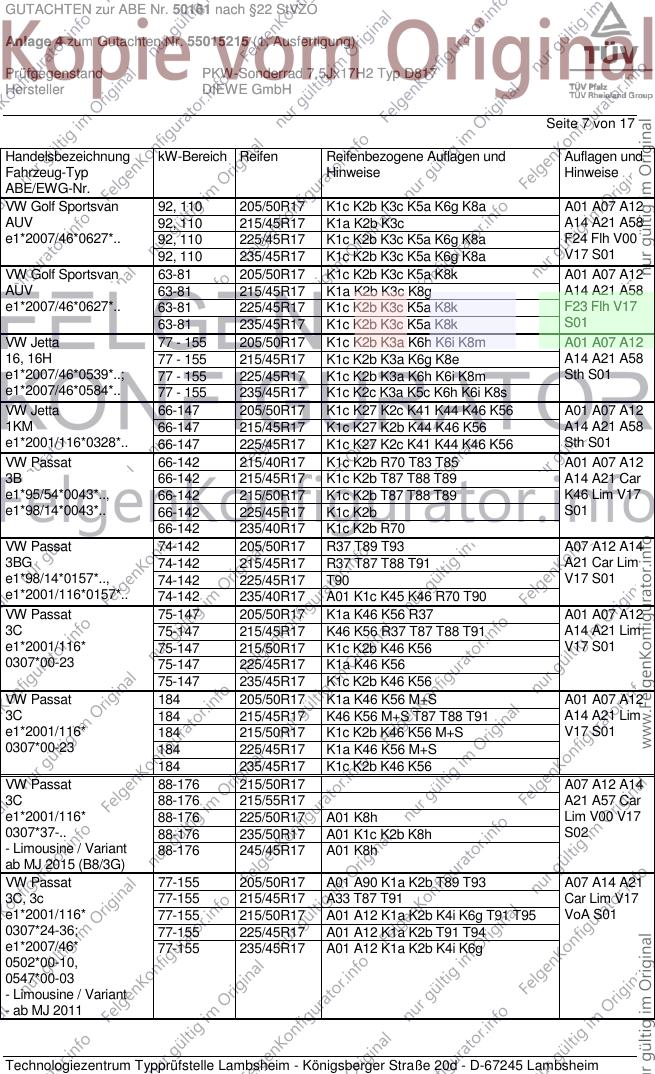

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 92, 110 205/50R17 K1c K2b K3c K5a K6g K8a A01 A07 A12
AUV 92, 110 215/45R17 K1a K2b K3c A14 A21 A58
e1*2007/46*0627*.. 92, 110 225/45R17 K1c K2b K3c K5a K6g K8a F24 Flh V00
92, 110 235/45R17 K1c K2b K3c K5a K6g K8a V17 S01
VW Golf Sportsvan 63-81 205/50R17 K1c K2b K3c K5a K8k A01 A07 A12
AUV 63-81 215/45R17 K1a K2b K3c K8g A14 A21 A58
e1*2007/46*0627*.. 63-81 225/45R17 K1c K2b K3c K5a K8k F23 Flh V17
63-81 235/45R17 K1c K2b K3c K5a K8k S01
VW Jetta 77 - 155 205/50R17 K1c K2b K3a K6h K6i K8m A01 A07 A12
16, 16H 77 - 155 215/45R17 K1c K2b K3a K6g K8e A14 A21 A58
e1*2007/46*0539*..; 77 - 155 225/45R17 K1c K2b K3a K6h K6i K8m Sth S01
e1*2007/46*0584*.. 77 - 155 235/45R17 K1c K2c K3a K5c K6h K6i K8s
VW Jetta 66-147 205/50R17 K1c K27 K2c K41 K44 K46 K56 A01 A07 A12
1KM 66-147 215/45R17 K1c K27 K2b K44 K46 K56 A14 A21 A58
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2c K41 K44 K46 K56 Sth S01
VW Passat 66-142 215/40R17 K1c K2b R70 T83 T85 A01 A07 A12
3B 66-142 215/45R17 K1c K2b T87 T88 T89 A14 A21 Car
e1*95/54*0043*.., 66-142 215/50R17 K1c K2b T87 T88 T89 K46 Lim V17
e1*98/14*0043*.. 66-142 225/45R17 K1c K2b S01
66-142 235/40R17 K1c K2b R70
VW Passat 74-142 205/50R17 R37 T89 T93 A07 A12 A14
3BG 74-142 215/45R17 R37 T87 T88 T91 A21 Car Lim
e1*98/14*0157*.., 74-142 225/45R17 T90 V17 S01
e1*2001/116*0157*.. 74-142 235/40R17 A01 K1c K45 K46 R70 T90
VW Passat 75-147 205/50R17 K1a K46 K56 R37 A01 A07 A12
3C 75-147 215/45R17 K46 K56 R37 T87 T88 T91 A14 A21 Lim
e1*2001/116* 75-147 215/50R17 K1c K2b K46 K56 V17 S01
0307*00-23 75-147 225/45R17 K1a K46 K56
75-147 235/45R17 K1c K2b K46 K56
VW Passat 184 205/50R17 K1a K46 K56 M+S A01 A07 A12
3C 184 215/45R17 K46 K56 M+S T87 T88 T91 A14 A21 Lim
e1*2001/116* 184 215/50R17 K1c K2b K46 K56 M+S V17 S01
0307*00-23 184 225/45R17 K1a K46 K56 M+S
184 235/45R17 K1c K2b K46 K56
VW Passat 88-176 215/50R17 A07 A12 A14
3C 88-176 215/55R17 A21 A57 Car
e1*2001/116* 88-176 225/50R17 A01 K8h Lim V00 V17
0307*37-.. 88-176 235/50R17 A01 K1c K2b K8h S02
- Limousine / Variant 88-176 245/45R17 A01 K8h
ab MJ 2015 (B8/3G)
VW Passat 77-155 205/50R17 A01 A90 K1a K2b T89 T93 A07 A14 A21
3C, 3c 77-155 215/45R17 A33 T87 T91 Car Lim V17
e1*2001/116* 77-155 215/50R17 A01 A12 K1a K2b K4i K6g T91 T95 VoA S01
0307*24-36; 77-155 225/45R17 A01 A12 K1a K2b T91 T94
e1*2007/46* 77-155 235/45R17 A01 A12 K1a K2b K4i K6g
0502*00-10,
0547*00-03
- Limousine / Variant
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH

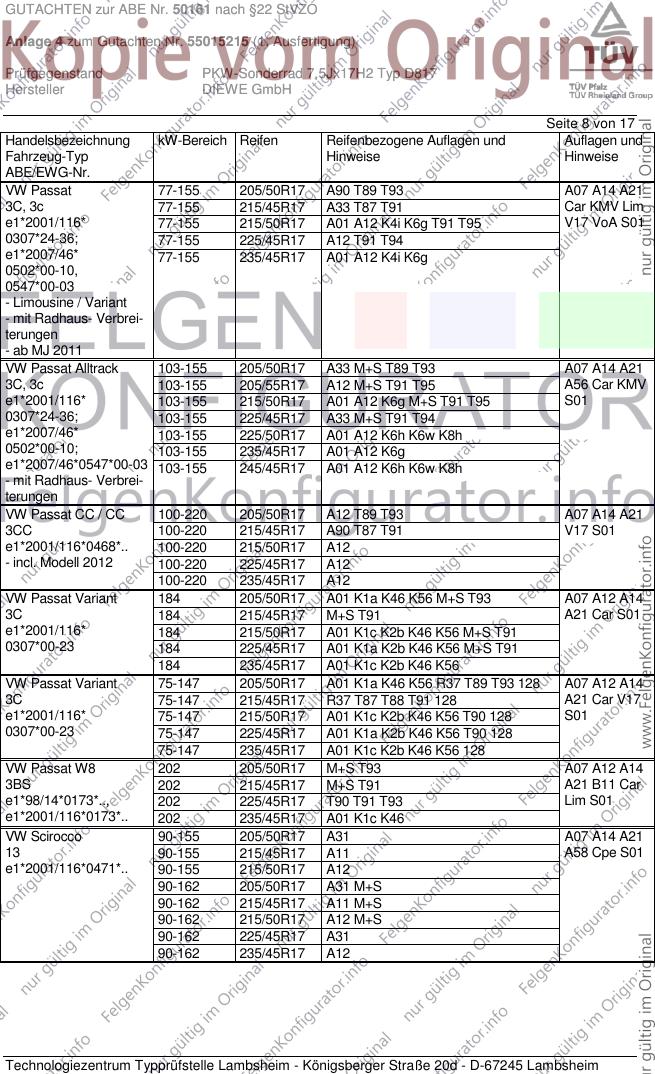

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 205/50R17 A90 T89 T93 A07 A14 A21
3C, 3c 77-155 215/45R17 A33 T87 T91 Car KMV Lim
e1*2001/116* 77-155 215/50R17 A01 A12 K4i K6g T91 T95 V17 VoA S01
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46* 77-155 235/45R17 A01 A12 K4i K6g
0502*00-10,
0547*00-03
- Limousine / Variant
- mit Radhaus- Verbrei-
terungen
- ab MJ 2011
VW Passat Alltrack 103-155 205/50R17 A33 M+S T89 T93 A07 A14 A21
3C, 3c 103-155 205/55R17 A12 M+S T91 T95 A56 Car KMV
e1*2001/116* 103-155 215/50R17 A01 A12 K6g M+S T91 T95 S01
0307*24-36; 103-155 225/45R17 A33 M+S T91 T94
e1*2007/46* 103-155 225/50R17 A01 A12 K6h K6w K8h
0502*00-10; 103-155 235/45R17 A01 A12 K6g
e1*2007/46*0547*00-03 103-155 245/45R17 A01 A12 K6h K6w K8h
- mit Radhaus- Verbrei-
terungen
VW Passat CC / CC 100-220 205/50R17 A12 T89 T93 A07 A14 A21
3CC 100-220 215/45R17 A90 T87 T91 V17 S01
e1*2001/116*0468*.. 100-220 215/50R17 A12
- incl. Modell 2012 100-220 225/45R17 A12
100-220 235/45R17 A12
VW Passat Variant 184 205/50R17 A01 K1a K46 K56 M+S T93 A07 A12 A14
3C 184 215/45R17 M+S T91 A21 Car S01
e1*2001/116* 184 215/50R17 A01 K1c K2b K46 K56 M+S T91
0307*00-23 184 225/45R17 A01 K1a K2b K46 K56 M+S T91
184 235/45R17 A01 K1c K2b K46 K56
VW Passat Variant 75-147 205/50R17 A01 K1a K46 K56 R37 T89 T93 128 A07 A12 A14
3C 75-147 215/45R17 R37 T87 T88 T91 128 A21 Car V17
e1*2001/116* 75-147 215/50R17 A01 K1c K2b K46 K56 T90 128 S01
0307*00-23 75-147 225/45R17 A01 K1a K2b K46 K56 T90 128
75-147 235/45R17 A01 K1c K2b K46 K56 128
VW Passat W8 202 205/50R17 M+S T93 A07 A12 A14
3BS 202 215/45R17 M+S T91 A21 B11 Car
e1*98/14*0173*.., 202 225/45R17 T90 T91 T93 Lim S01
e1*2001/116*0173*.. 202 235/45R17 A01 K1c K46
VW Scirocco 90-155 205/50R17 A31 A07 A14 A21
13 90-155 215/45R17 A11 A58 Cpe S01
e1*2001/116*0471*.. 90-155 215/50R17 A12
90-162 205/50R17 A31 M+S
90-162 215/45R17 A11 M+S
90-162 215/50R17 A12 M+S
90-162 225/45R17 A31
90-162 235/45R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH

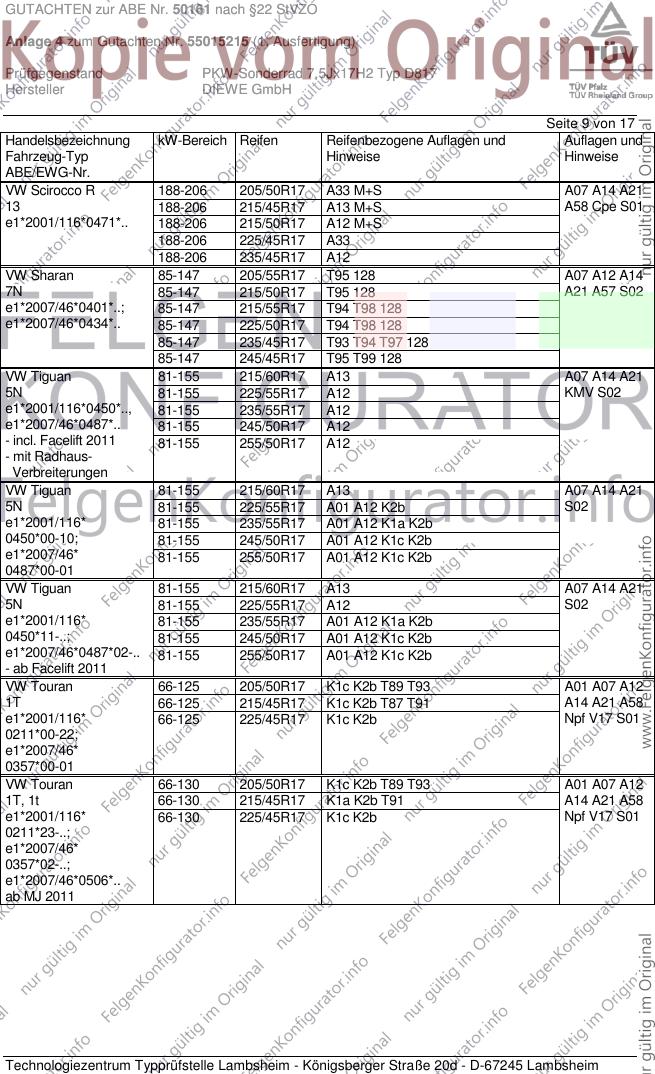

Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco R 188-206 205/50R17 A33 M+S A07 A14 A21
13 188-206 215/45R17 A13 M+S A58 Cpe S01
e1*2001/116*0471*.. 188-206 215/50R17 A12 M+S
188-206 225/45R17 A33
188-206 235/45R17 A12
VW Sharan 85-147 205/55R17 T95 128 A07 A12 A14
7N 85-147 215/50R17 T95 128 A21 A57 S02
e1*2007/46*0401*..; 85-147 215/55R17 T94 T98 128
e1*2007/46*0434*.. 85-147 225/50R17 T94 T98 128
85-147 235/45R17 T93 T94 T97 128
85-147 245/45R17 T95 T99 128
VW Tiguan 81-155 215/60R17 A13 A07 A14 A21
5N 81-155 225/55R17 A12 KMV S02
e1*2001/116*0450*.., 81-155 235/55R17 A12
e1*2007/46*0487*.. 81-155 245/50R17 A12
- incl. Facelift 2011 81-155 255/50R17 A12
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 215/60R17 A13 A07 A14 A21
5N 81-155 225/55R17 A01 A12 K2b S02
e1*2001/116* 81-155 235/55R17 A01 A12 K1a K2b
0450*00-10; 81-155 245/50R17 A01 A12 K1c K2b
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2b
0487*00-01
VW Tiguan 81-155 215/60R17 A13 A07 A14 A21
5N 81-155 225/55R17 A12 S02
e1*2001/116* 81-155 235/55R17 A01 A12 K1a K2b
0450*11-..; 81-155 245/50R17 A01 A12 K1c K2b
e1*2007/46*0487*02-.. 81-155 255/50R17 A01 A12 K1c K2b
- ab Facelift 2011
VW Touran 66-125 205/50R17 K1c K2b T89 T93 A01 A07 A12
1T 66-125 215/45R17 K1c K2b T87 T91 A14 A21 A58
e1*2001/116* 66-125 225/45R17 K1c K2b Npf V17 S01
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran 66-130 205/50R17 K1c K2b T89 T93 A01 A07 A12
1T, 1t 66-130 215/45R17 K1a K2b T91 A14 A21 A58
e1*2001/116* 66-130 225/45R17 K1c K2b Npf V17 S01
0211*23-..;
e1*2007/46*
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH

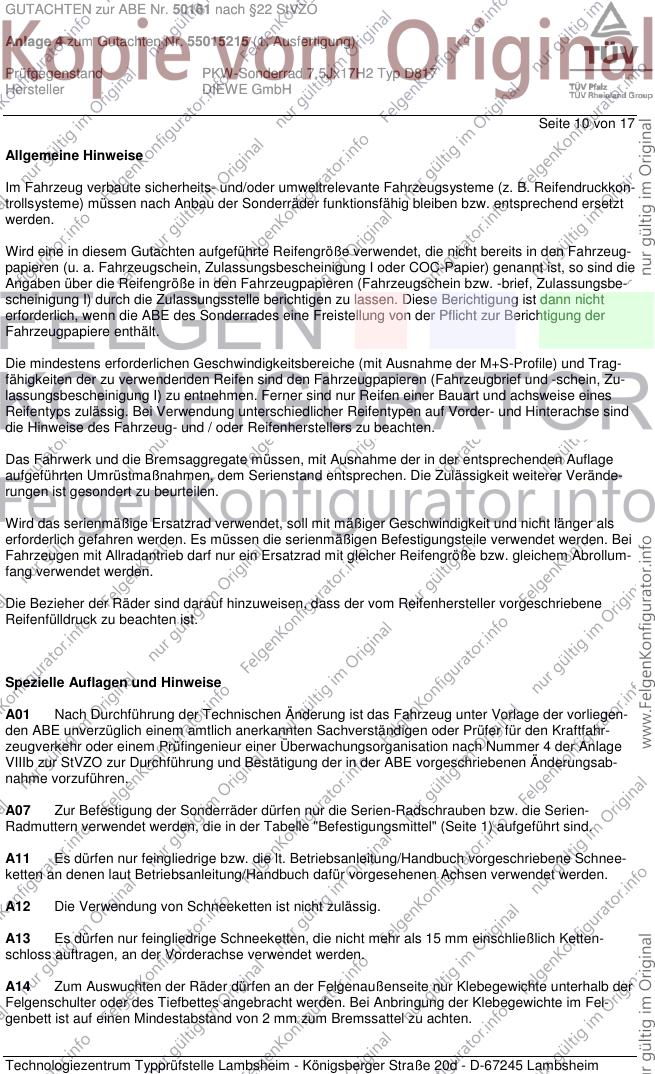

Seite 10 von 17
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH

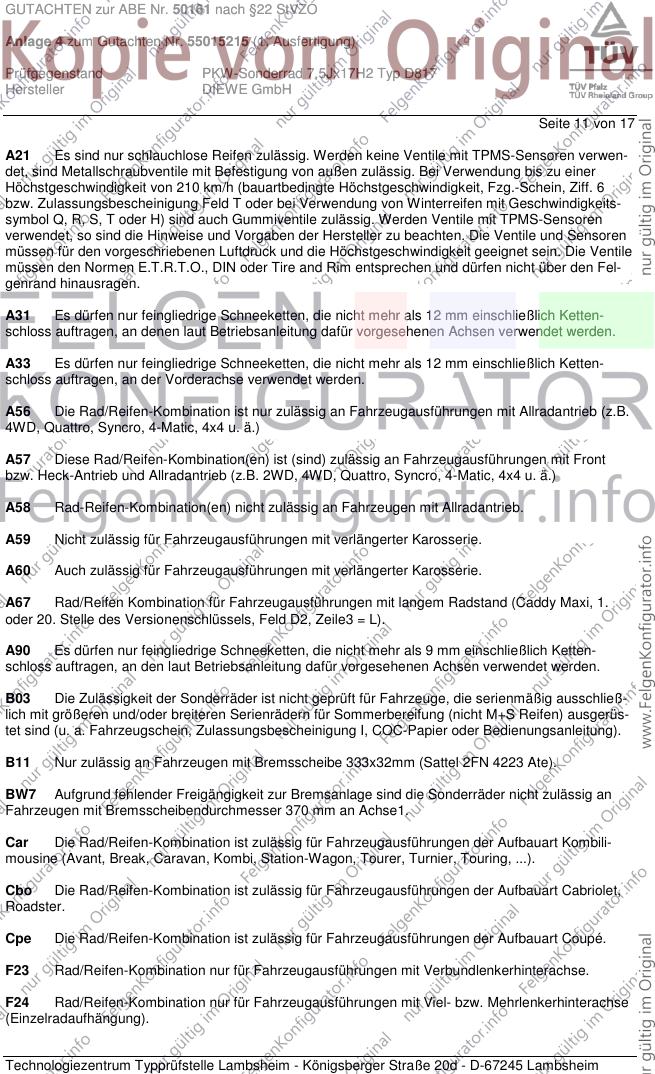

Seite 11 von 17
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH

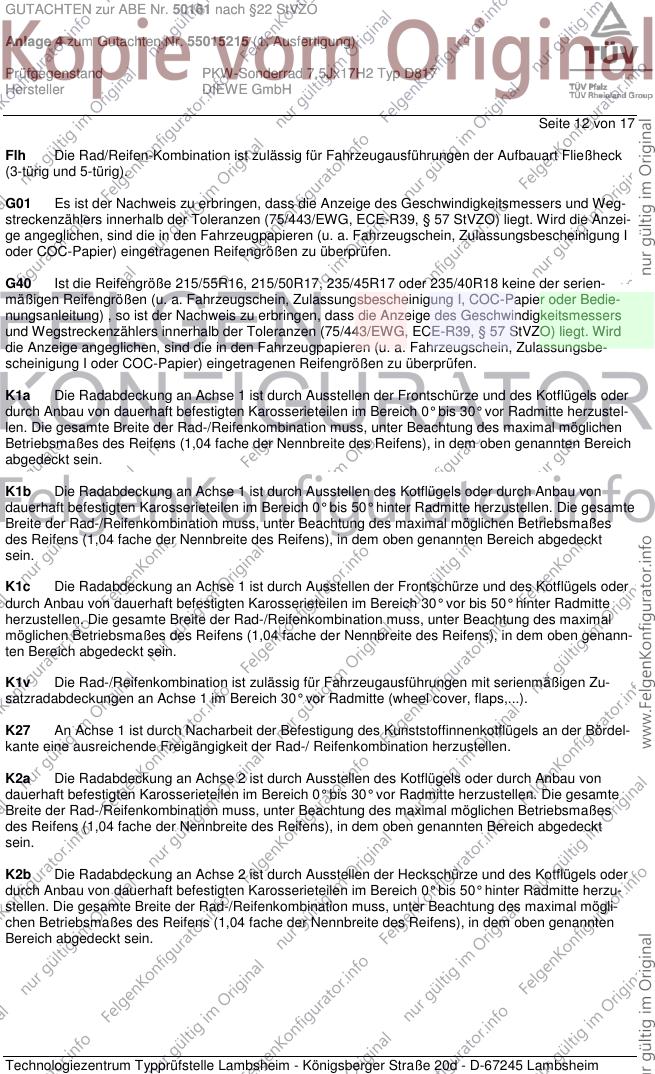

Seite 12 von 17
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH

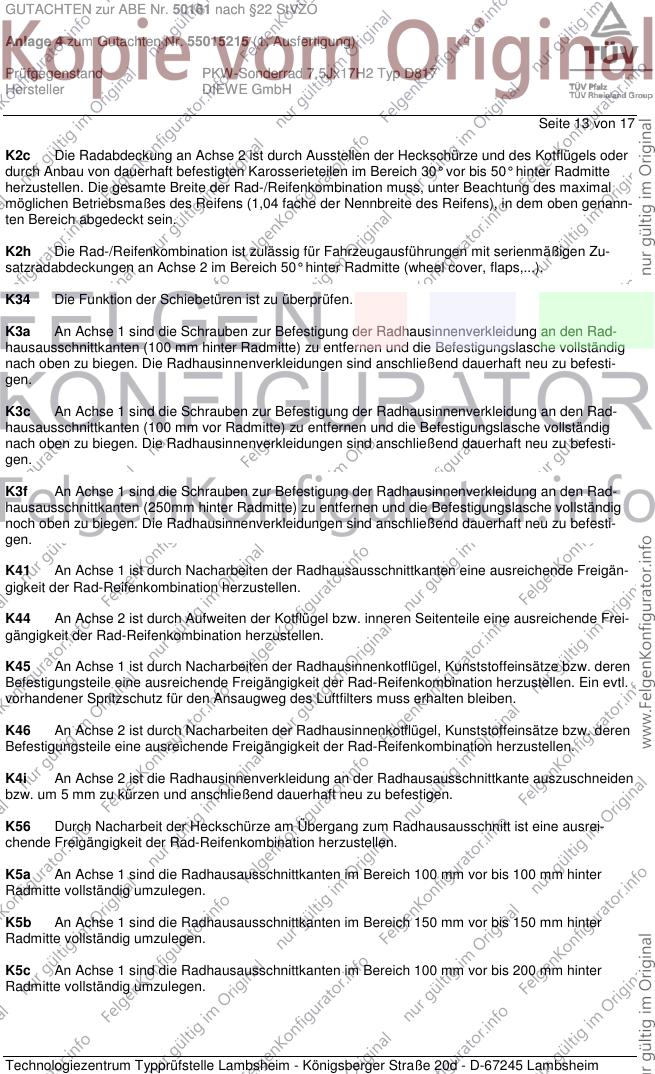

Seite 13 von 17
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH

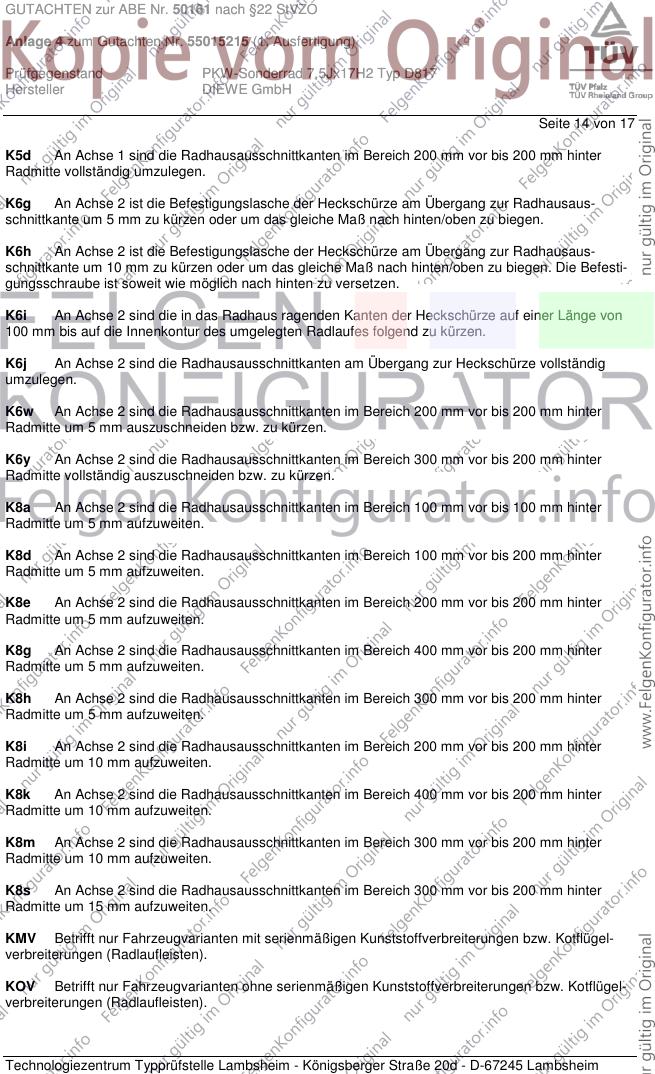

Seite 14 von 17
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH

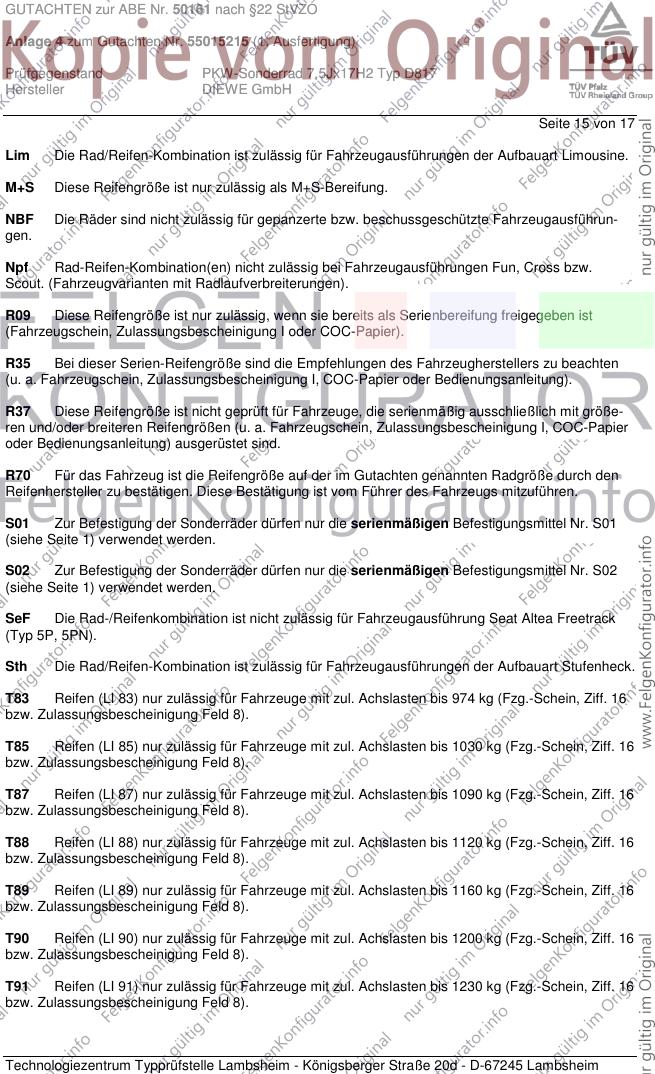

Seite 15 von 17
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH

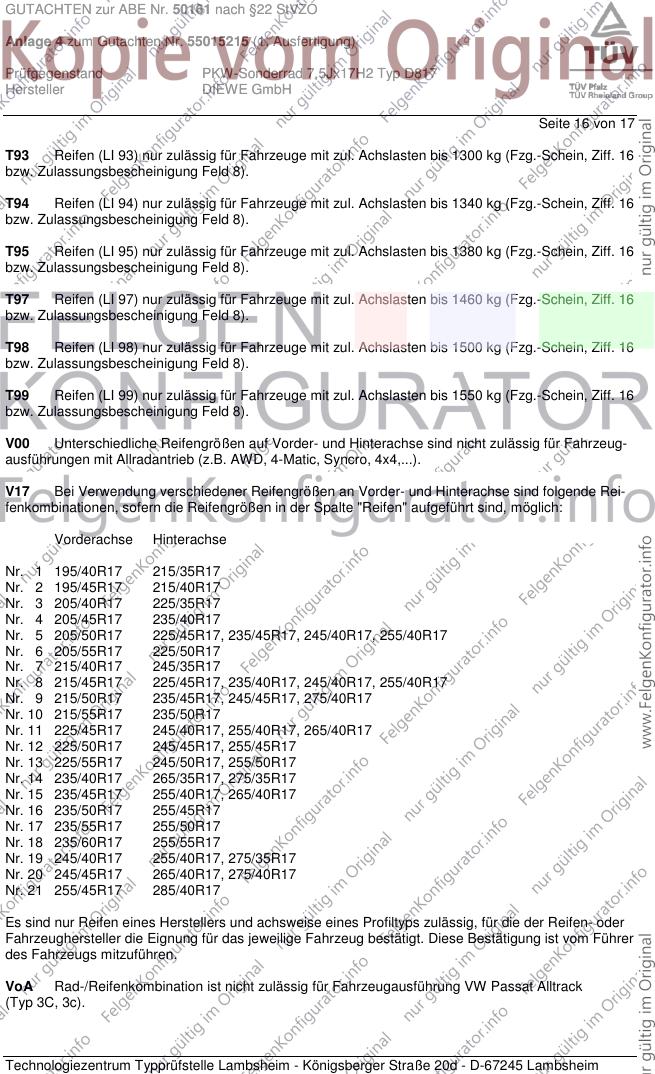

Seite 16 von 17
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/40R17 265/35R17, 275/35R17
Nr. 15 235/45R17 255/40R17, 265/40R17
Nr. 16 235/50R17 255/45R17
Nr. 17 235/55R17 255/50R17
Nr. 18 235/60R17 255/55R17
Nr. 19 245/40R17 255/40R17, 275/35R17
Nr. 20 245/45R17 265/40R17, 275/40R17
Nr. 21 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50161 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ D817
Hersteller DIEWE GmbH

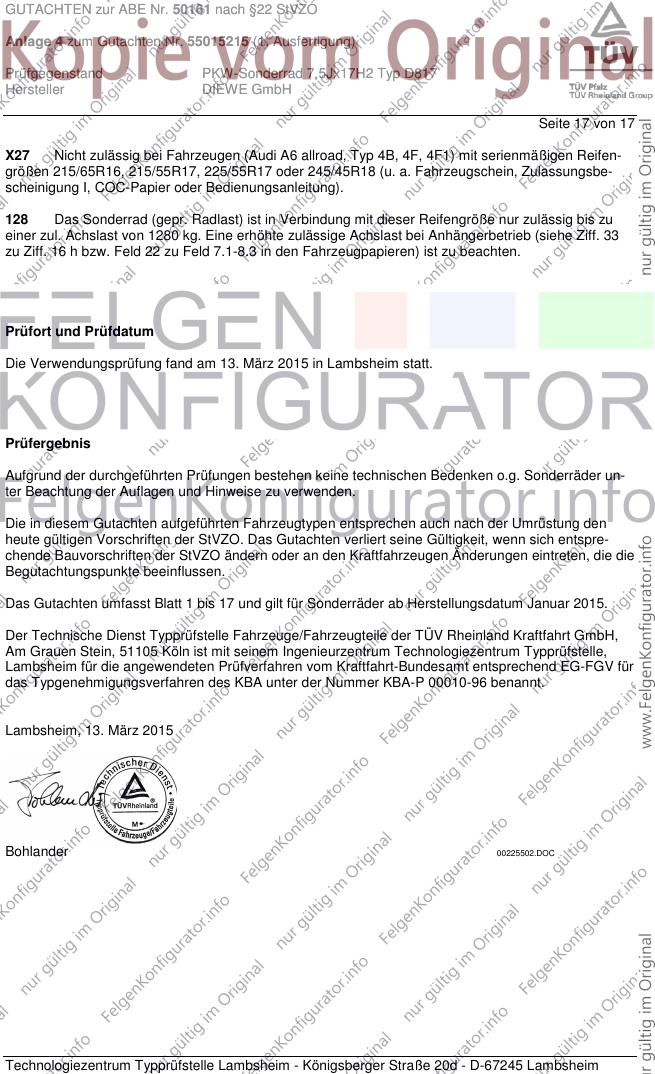

Seite 17 von 17
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. März 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Januar 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. März 2015
Bohlander 00225502.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
