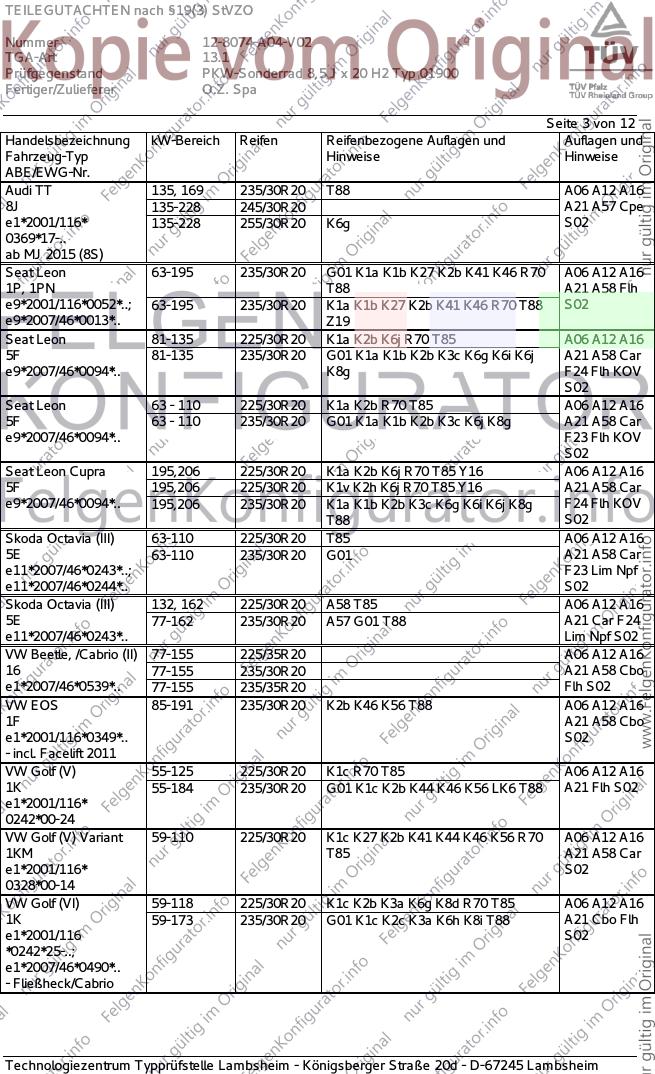

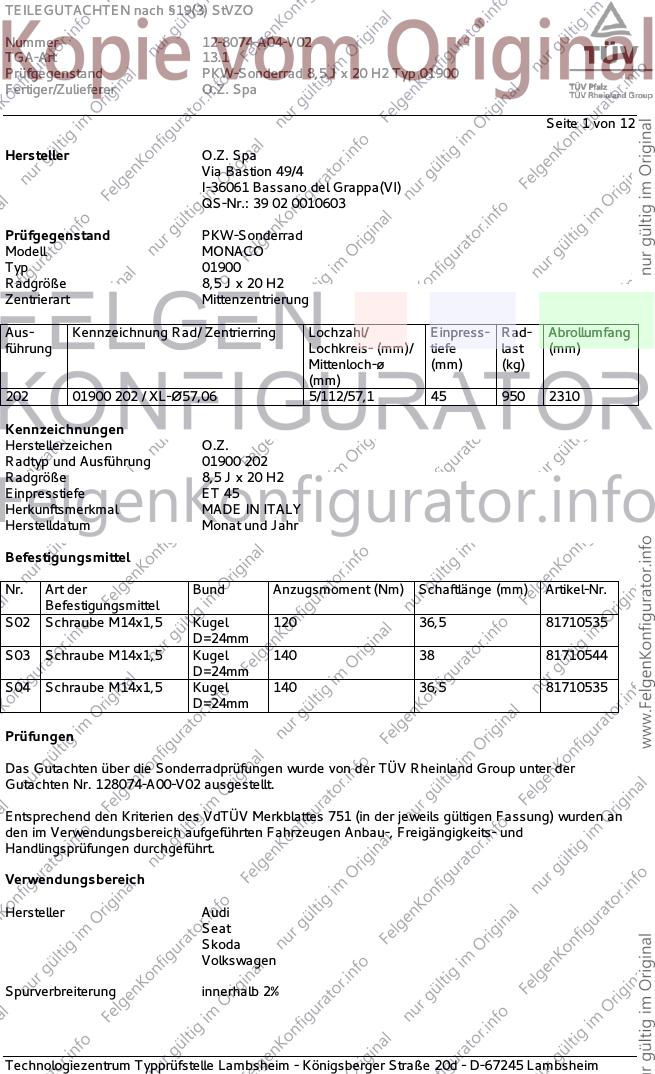

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa
Seite 1 von 12
Hersteller O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MONACO
Typ 01900
Radgröße 8,5 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
202 01900 202 / XL-Ø57,06 5/112/57,1 45 950 2310
Kennzeichnungen
Herstellerzeichen O.Z.
Radtyp und Ausführung 01900 202
Radgröße 8,5 J x 20 H2
Einpresstiefe ET 45
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kugel 120 36,5 81710535
D=24mm
S03 Schraube M14x1,5 Kugel 140 38 81710544
D=24mm
S04 Schraube M14x1,5 Kugel 140 36,5 81710535
D=24mm
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 128074-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 225/30R20 T85 A06 A12 A16
8V 77-135 235/30R20 G90 T88 A21 A57 Cbo
e1*2007/46*0607*.. 77-135 235/30R20 T88 Z19 F24 Lim S02
- Limousine
- Cabrio
Audi A3, -/Sportback 77-132 225/30R20 Flh K1a K2b K3a K6g K8h R70 T85 A06 A12 A16
8V 77-135 225/30R20 K1a K2b K3a K6g K8h R70 T85 Y84 A21 A57 F24
e1*2007/46*0607*.. 77-135 235/30R20 Flh G90 K1c K2b K3a K4i K5d K6g S02
K8h T88
Audi A6 -/Avant 89-213 255/30R20 R70 T92 A06 A12 A16
4F, 4F1 A21 Car Lim
e1*2001/116*0254*.., NBF X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A8 154-257 245/35R20 R37 T91 T95 A06 A12 A16
4E 154-257 245/40R20 R37 T95 T99 X72 A21 B03 BnK
e1*2001/116*0198*.., 154-257 245/40R20 G01 R37 T95 T99 Lim NBF S02
e1*2001/116*0246*.. 154-331 255/35R20 T93 T97
Audi A8 110-309 255/35R20 R35 T97 A06 A12 A16
D2 A21 NBF R21
G850, S02
e1*93/81*0005*..;
e1*98/14*0005*..
Audi Q3 100-155 225/35R20 T90 A06 A12 A16
8U, 8U1 100-155 235/35R20 T92 A21 A57 S03
e1*2007/46*0591*..;
e13*2007/46*1163*..
Audi Q3 100-155 225/35R20 T90 A06 A12 A16
8U, 8U1 100-155 235/35R20 T92 A21 A57 KMV
e1*2007/46*0591*..; S03
e13*2007/46*1163*..
- mit Radhaus-
Verbreiterungen
Audi S3 206-221 235/30R20 T88 A06 A12 A16
8V A21 A56 Cbo
e1*2007/46*0607*.. F24 Lim S02
- Limousine
- Cabrio
Audi S3, -/Sportback 206-221 235/30R20 G90 K1c K2b K3a K4i K5d K6g K8h A06 A12 A16
8V T88 A21 A56 F24
e1*2007/46*0607*.. Flh S02
Audi TT 118-155 235/30R20 K46 K56 T88 A06 A12 A16
8J 118-184 245/30R20 K46 K56 A21 A57 Cbo
e1*2001/116* 118-184 255/30R20 K1a K1b K46 K56 Cpe S02
0369*00-16;
0374*00-01;
0375*00
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 135, 169 235/30R20 T88 A06 A12 A16
8J 135-228 245/30R20 A21 A57 Cpe
e1*2001/116* 135-228 255/30R20 K6g S02
0369*17-..
ab MJ 2015 (8S)
Seat Leon 63-195 235/30R20 G01 K1a K1b K27 K2b K41 K46 R70 A06 A12 A16
1P, 1PN T88 A21 A58 Flh
e9*2001/116*0052*..; 63-195 235/30R20 K1a K1b K27 K2b K41 K46 R70 T88 S02
e9*2007/46*0013*.. Z19
Seat Leon 81-135 225/30R20 K1a K2b K6j R70 T85 A06 A12 A16
5F 81-135 235/30R20 G01 K1a K1b K2b K3c K6g K6i K6j A21 A58 Car
e9*2007/46*0094*.. K8g F24 Flh KOV
S02
Seat Leon 63 - 110 225/30R20 K1a K2b R70 T85 A06 A12 A16
5F 63 - 110 235/30R20 G01 K1a K1b K2b K3c K6j K8g A21 A58 Car
e9*2007/46*0094*.. F23 Flh KOV
S02
Seat Leon Cupra 195,206 225/30R20 K1a K2b K6j R70 T85 Y16 A06 A12 A16
5F 195,206 225/30R20 K1v K2h K6j R70 T85 Y16 A21 A58 Car
e9*2007/46*0094*.. 195,206 235/30R20 K1a K1b K2b K3c K6g K6i K6j K8g F24 Flh KOV
T88 S02
Skoda Octavia (III) 63-110 225/30R20 T85 A06 A12 A16
5E 63-110 235/30R20 G01 A21 A58 Car
e11*2007/46*0243*..; F23 Lim Npf
e11*2007/46*0244*.. S02
Skoda Octavia (III) 132, 162 225/30R20 A58 T85 A06 A12 A16
5E 77-162 235/30R20 A57 G01 T88 A21 Car F24
e11*2007/46*0243*.. Lim Npf S02
VW Beetle, /Cabrio (II) 77-155 225/35R20 A06 A12 A16
16 77-155 235/30R20 A21 A58 Cbo
e1*2007/46*0539*.. 77-155 235/35R20 Flh S02
VW EOS 85-191 235/30R20 K2b K46 K56 T88 A06 A12 A16
1F A21 A58 Cbo
e1*2001/116*0349*.. S02
- incl. Facelift 2011
VW Golf (V) 55-125 225/30R20 K1c R70 T85 A06 A12 A16
1K 55-184 235/30R20 G01 K1c K2b K44 K46 K56 LK6 T88 A21 Flh S02
e1*2001/116*
0242*00-24
VW Golf (V) Variant 59-110 225/30R20 K1c K27 K2b K41 K44 K46 K56 R70 A06 A12 A16
1KM T85 A21 A58 Car
e1*2001/116* S02
0328*00-14
VW Golf (VI) 59-118 225/30R20 K1c K2b K3a K6g K8d R70 T85 A06 A12 A16
1K 59-173 235/30R20 G01 K1c K2c K3a K6h K8i T88 A21 Cbo Flh
e1*2001/116 S02
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 225/30R20 K1c K2b K3a K6h K8d R70 T85 A06 A12 A16
1KM A21 Car S02
e1*2001/116*0328*..;
e1*2007/46*0492*..
VW Golf (VII) /-Variant 63 - 169 225/30R20 K1a K2b K3c R70 T85 A06 A12 A16
AU, AUV 63 - 169 235/30R20 G01 K1c K2b K3c K5a K6g T88 A21 A57 Car
e1*2007/46*0623*.., F24 Flh S02
e1*2007/46*0627*..
VW Golf (VII) /-Variant 63 - 90 225/30R20 K1a K2b K3c K8g R70 T85 A06 A12 A16
AU, AUV 63 - 90 235/30R20 G01 K1c K2b K3c K5a K8g A21 A58 Car
e1*2007/46*0623*.., F23 Flh S02
e1*2007/46*0627*..
VW Golf Plus 55-125 235/30R20 G01 K27 K2c K41 K44 K56 T88 A06 A12 A16
1KP 55-85 225/30R20 K27 K2b K43 K44 K56 R70 T85 A21 A58 Flh
e1*2001/116*0304*..; K1c S02
e1*2007/46*0491*..
VW Golf R (VI) 188-199 235/30R20 K1c K2c K3a K6h K8i T88 A06 A12 A16
1K A21 Cbo Flh
e1*2001/116 S02
*0242*33-..
VW Golf R (VII) 206, 221 235/30R20 K1c K2b K3c K5a K6g T88 A06 A12 A16
AU A21 A56 F24
e1*2007/46*0623*.. Flh S02
VW Golf Sportsvan 92, 110 225/30R20 K1a K2b K3c R70 T85 A06 A12 A16
AUV 92, 110 235/30R20 G01 K1c K2b K3c K5a K6g K8a T88 A21 A57 F24
e1*2007/46*0627*.. Flh S02
VW Golf Sportsvan 63-81 225/30R20 K1a K2b K3c K8g R70 T85 A06 A12 A16
AUV 63-81 235/30R20 G01 K1c K2b K3c K5a K8k A21 A58 F23
e1*2007/46*0627*.. Flh S02
VW Jetta 77 - 155 225/30R20 K1c K2b K3a K6g K8e T85 A06 A12 A16
16, 16H 77 - 155 235/30R20 G01 K1c K2b K3a K6h K6i K8m T88 A21 A58 Sth
e1*2007/46*0539*..; S02
e1*2007/46*0584*..
VW Jetta 66-110 225/30R20 K1c K27 K2b K44 K46 R70 T85 A06 A12 A16
1KM 66-147 235/30R20 G01 K1c K27 K2c K41 K44 K46 T88 A21 A58 K56
e1*2001/116*0328*.. Sth S02
VW Passat 75-147 235/30R20 K1a K46 K56 T88 A06 A12 A16
3C A21 Lim S02
e1*2001/116*
0307*00-23
VW Passat 88-110 235/30R20 A58 Car T88 A06 A12 A16
3C 88-140 225/35R20 A57 Car T90 A21 V00 V20
e1*2001/116* 88-140 235/30R20 A58 Lim T88 S04
0307*37-.. 88-140 255/30R20 A58 Car K8h Lim R03 T88 T92
- Limousine / Variant 88-176 225/35R20 A57 Lim T90
ab MJ 2015 (B8/3G) 88-176 235/35R20 A57 Car Lim T88 T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 235/30R20 K1a K2b T88 A06 A12 A16
3C, 3c A21 Car Lim
e1*2001/116* VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 235/30R20 T88 A06 A12 A16
3C, 3c A21 Car KMV
e1*2001/116* Lim VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 235/30R20 K1a K2b K46 K56 T88 A06 A12 A16
3C A21 Car S02
e1*2001/116*
0307*00-23
VW Phaeton 165-331 245/40R20 R91 T95 T99 A06 A12 A16
3D, 3d 165-331 245/40R20 G01 T95 T99 A21 BnK Lim
e1*98/14*0189*..; 177 245/35R20 T95 S02
e1*2001/116*0189*..; 177,246 255/35R20 T97
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Tiguan 81-155 245/35R20 A06 A12 A16
5N A21 KMV S04
e1*2001/116*0450*..,
e1*2007/46*0487*..
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 245/35R20 A06 A12 A16
5N A21 S04
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan 81-155 245/35R20 A06 A12 A16
5N A21 S04
e1*2001/116*
0450*11-..;
e1*2007/46*0487*02-..
- ab Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa
Seite 6 von 12
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa

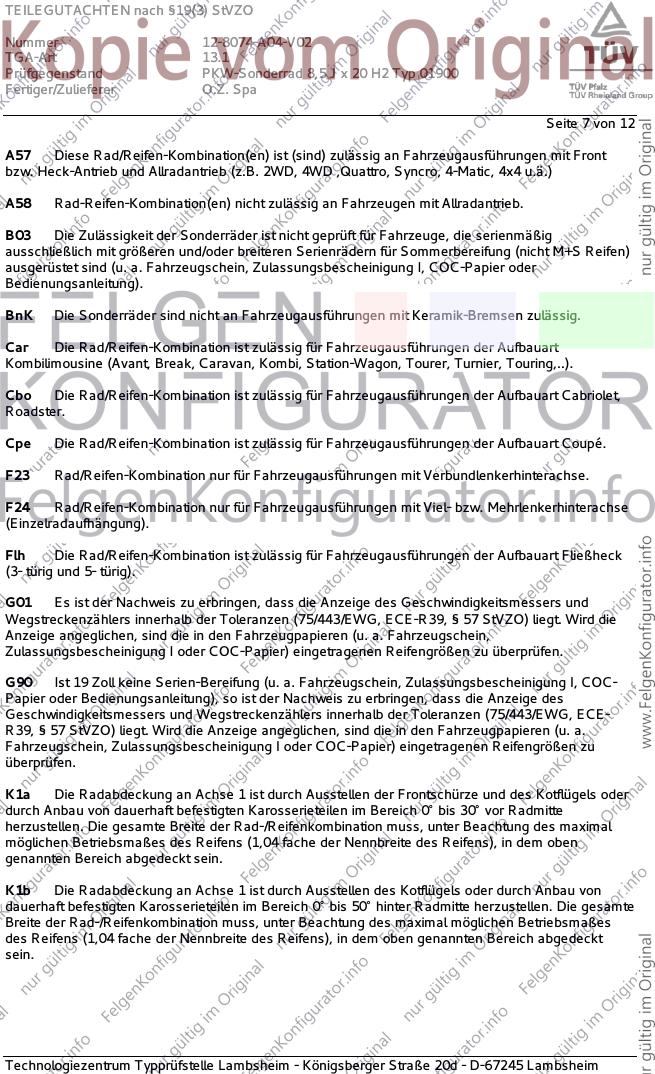

Seite 7 von 12
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa

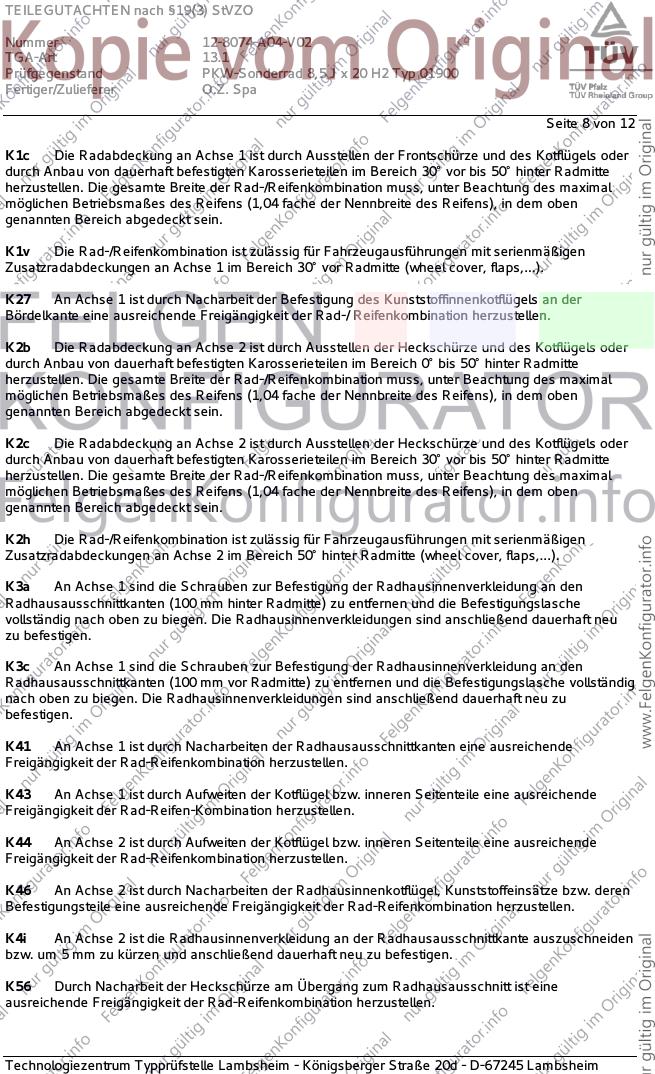

Seite 8 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa

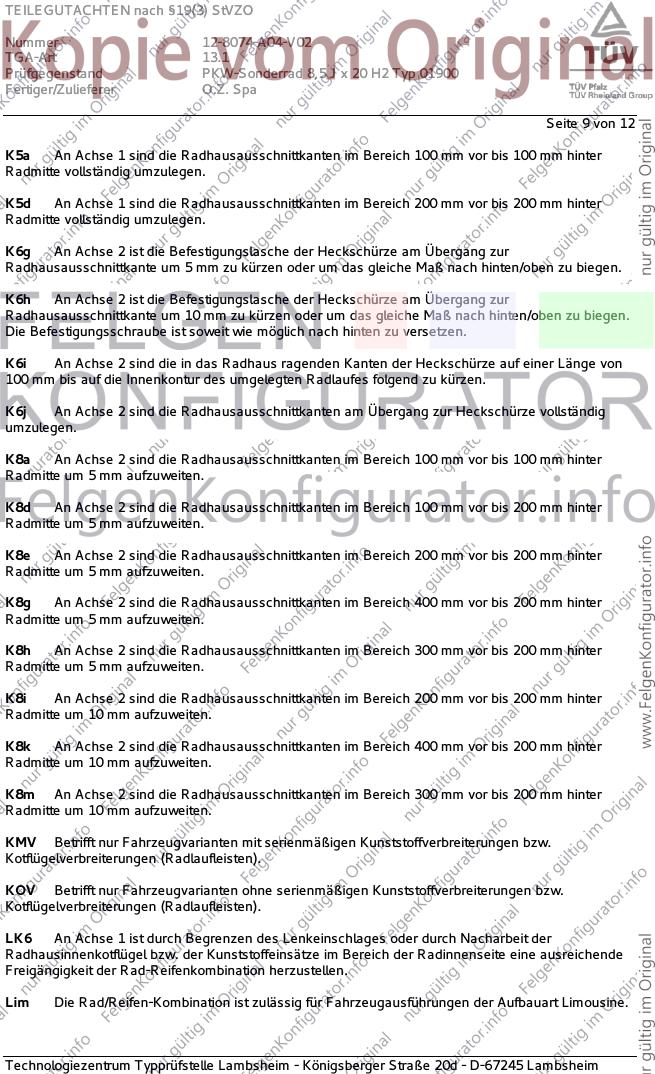

Seite 9 von 12
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa

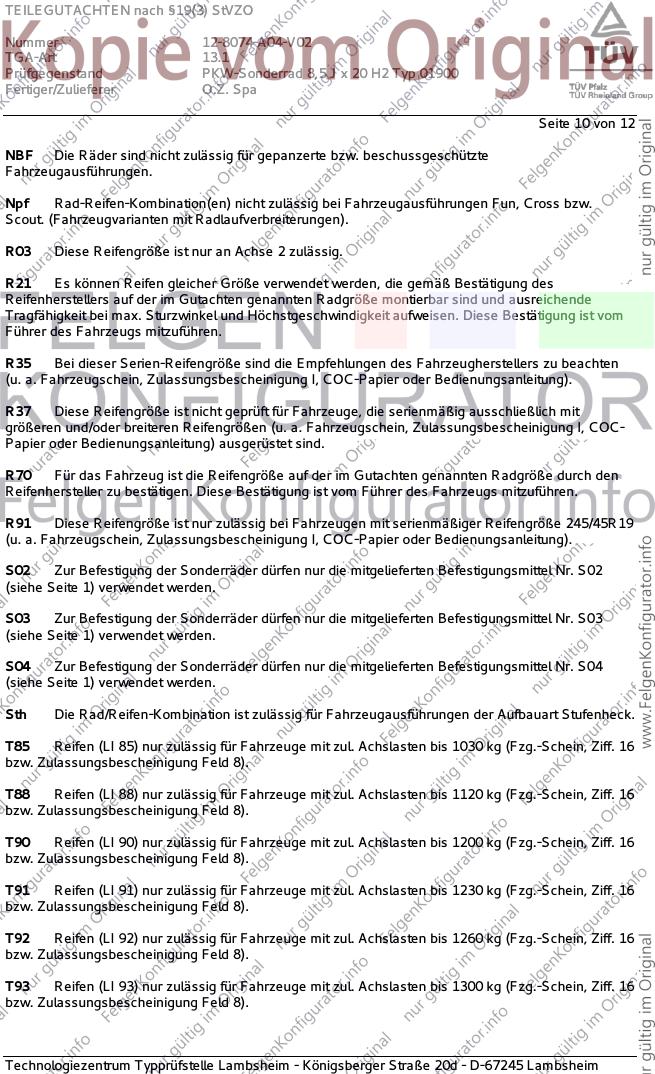

Seite 10 von 12
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa

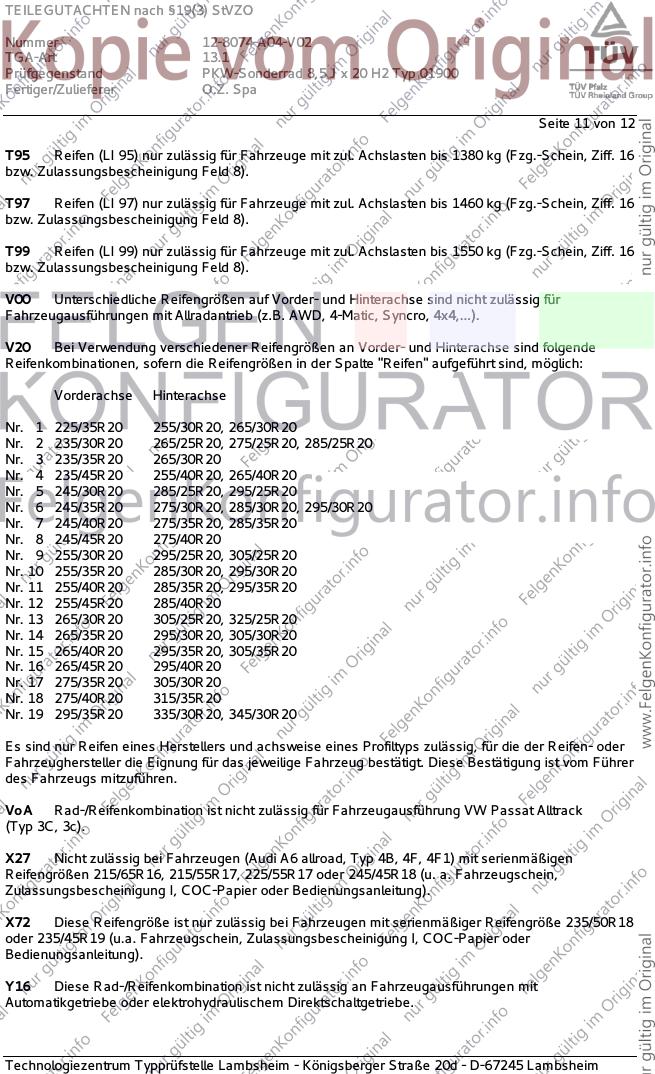

Seite 11 von 12
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 275/35R20 305/30R20
Nr. 18 275/40R20 315/35R20
Nr. 19 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/50R18
oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa

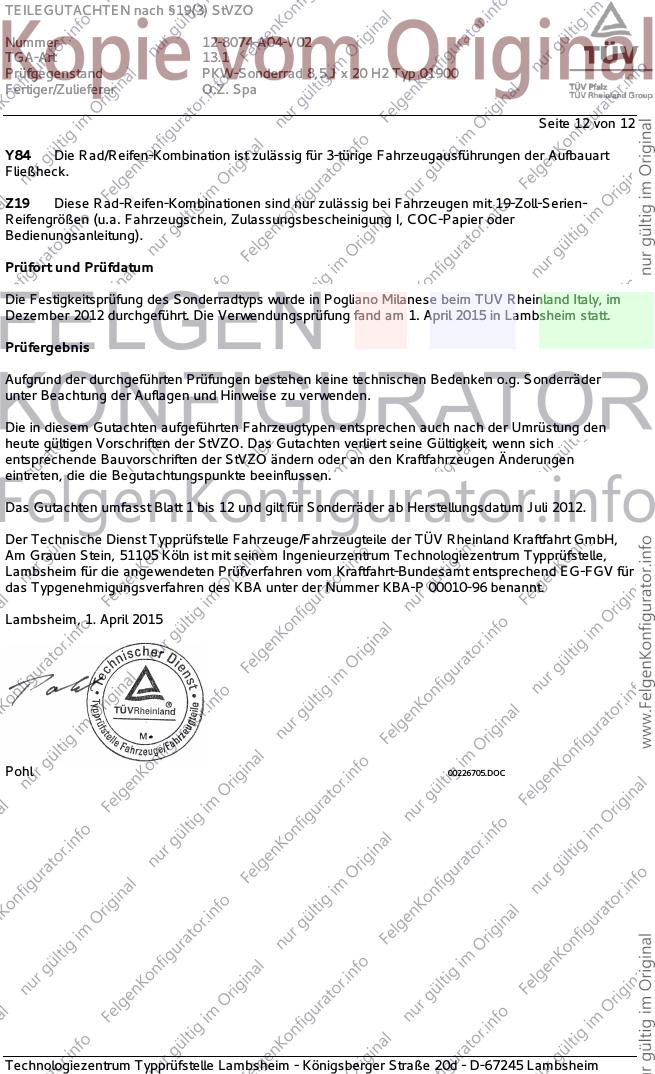

Seite 12 von 12
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z19 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Pogliano Milanese beim TUV Rheinland Italy, im
Dezember 2012 durchgeführt. Die Verwendungsprüfung fand am 1. April 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juli 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. April 2015
Pohl 00226705.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
