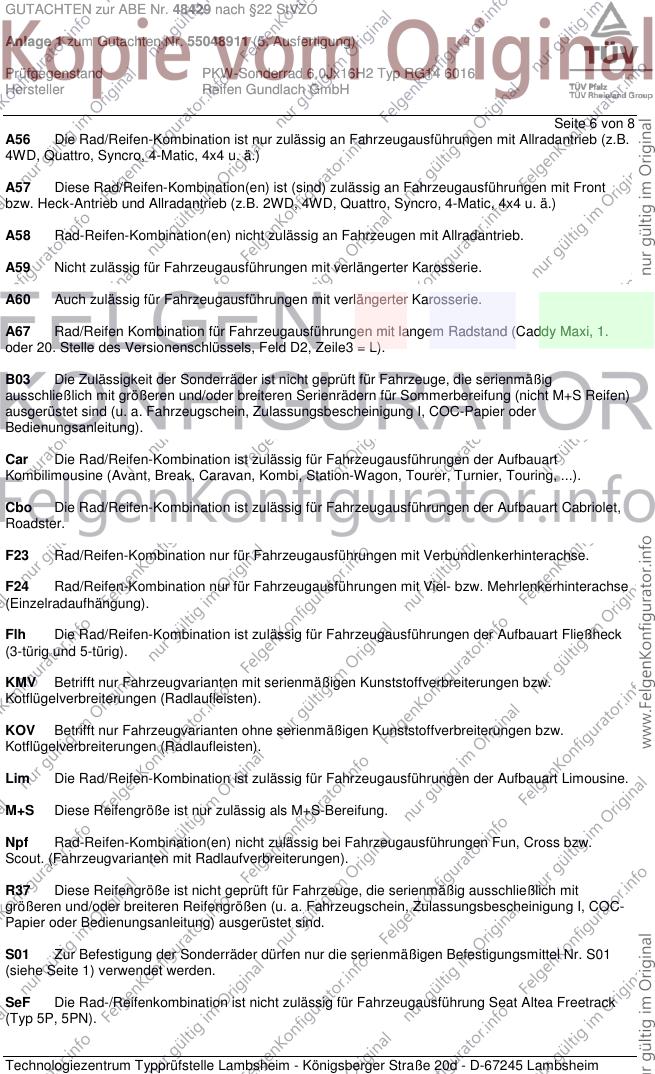

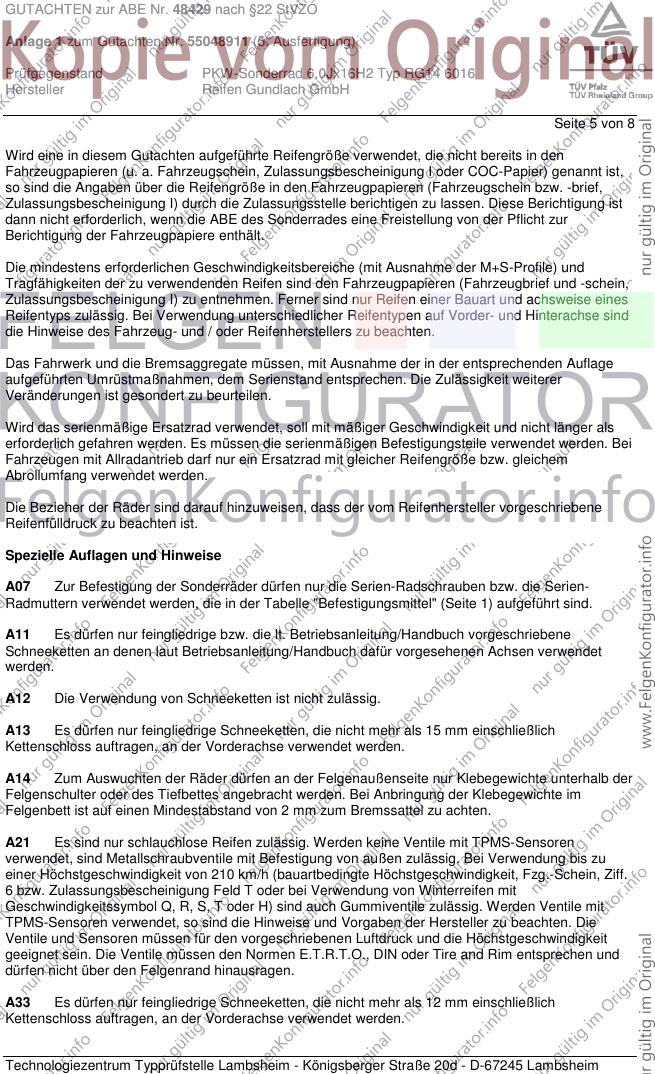

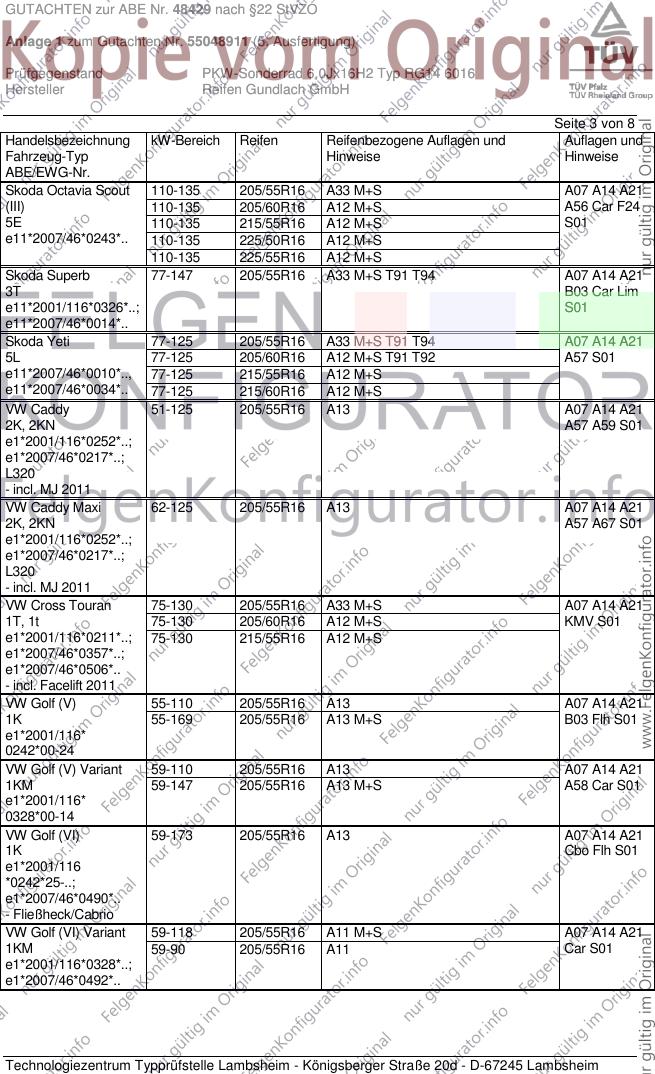

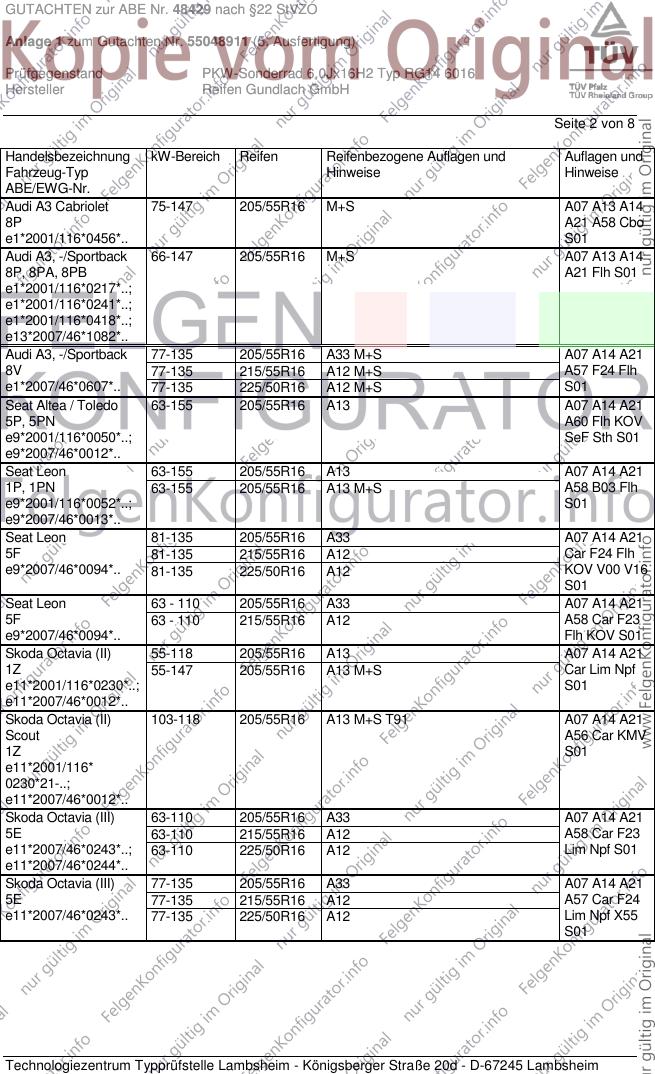

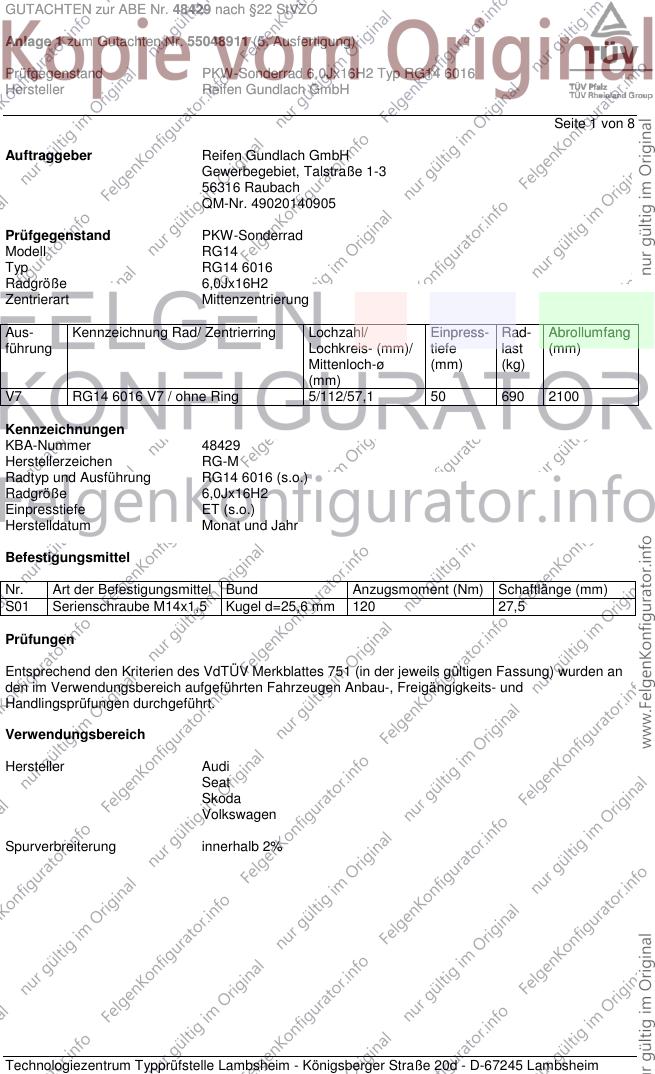

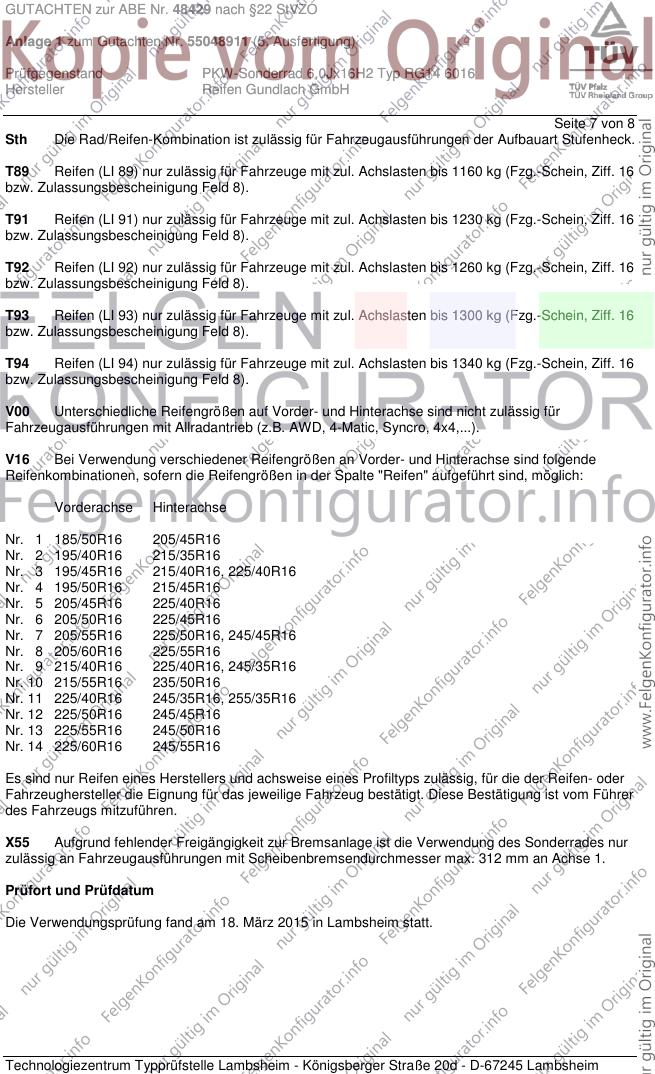

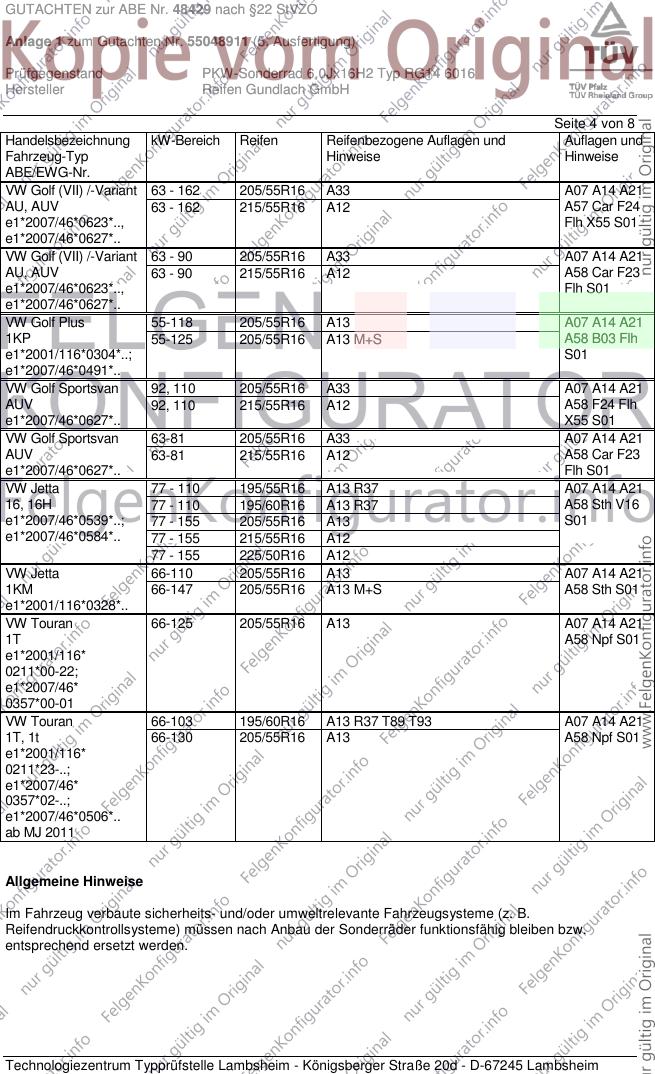

GUTACHTEN zur ABE Nr. 48429 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048911 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 1 von 8
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG14
Typ RG14 6016
Radgröße 6,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V7 RG14 6016 V7 / ohne Ring 5/112/57,1 50 690 2100
Kennzeichnungen
KBA-Nummer 48429
Herstellerzeichen RG-M
Radtyp und Ausführung RG14 6016 (s.o.)
Radgröße 6,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel d=25,6 mm 120 27,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48429 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048911 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/55R16 M+S A07 A13 A14
8P A21 A58 Cbo
e1*2001/116*0456*.. S01
Audi A3, -/Sportback 66-147 205/55R16 M+S A07 A13 A14
8P, 8PA, 8PB A21 Flh S01
e1*2001/116*0217*..;
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/55R16 A33 M+S A07 A14 A21
8V 77-135 215/55R16 A12 M+S A57 F24 Flh
e1*2007/46*0607*.. 77-135 225/50R16 A12 M+S S01
Seat Altea / Toledo 63-155 205/55R16 A13 A07 A14 A21
5P, 5PN A60 Flh KOV
e9*2001/116*0050*..; SeF Sth S01
e9*2007/46*0012*..
Seat Leon 63-155 205/55R16 A13 A07 A14 A21
1P, 1PN 63-155 205/55R16 A13 M+S A58 B03 Flh
e9*2001/116*0052*..; S01
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A33 A07 A14 A21
5F 81-135 215/55R16 A12 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/50R16 A12 KOV V00 V16
S01
Seat Leon 63 - 110 205/55R16 A33 A07 A14 A21
5F 63 - 110 215/55R16 A12 A58 Car F23
e9*2007/46*0094*.. Flh KOV S01
Skoda Octavia (II) 55-118 205/55R16 A13 A07 A14 A21
1Z 55-147 205/55R16 A13 M+S Car Lim Npf
e11*2001/116*0230*..; S01
e11*2007/46*0012*..
Skoda Octavia (II) 103-118 205/55R16 A13 M+S T91 A07 A14 A21
Scout A56 Car KMV
1Z S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 A33 A07 A14 A21
5E 63-110 215/55R16 A12 A58 Car F23
e11*2007/46*0243*..; 63-110 225/50R16 A12 Lim Npf S01
e11*2007/46*0244*..
Skoda Octavia (III) 77-135 205/55R16 A33 A07 A14 A21
5E 77-135 215/55R16 A12 A57 Car F24
e11*2007/46*0243*.. 77-135 225/50R16 A12 Lim Npf X55
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48429 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048911 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 110-135 205/55R16 A33 M+S A07 A14 A21
(III) 110-135 205/60R16 A12 M+S A56 Car F24
5E 110-135 215/55R16 A12 M+S S01
e11*2007/46*0243*.. 110-135 225/50R16 A12 M+S
110-135 225/55R16 A12 M+S
Skoda Superb 77-147 205/55R16 A33 M+S T91 T94 A07 A14 A21
3T B03 Car Lim
e11*2001/116*0326*..; S01
e11*2007/46*0014*..
Skoda Yeti 77-125 205/55R16 A33 M+S T91 T94 A07 A14 A21
5L 77-125 205/60R16 A12 M+S T91 T92 A57 S01
e11*2007/46*0010*.., 77-125 215/55R16 A12 M+S
e11*2007/46*0034*.. 77-125 215/60R16 A12 M+S
VW Caddy 51-125 205/55R16 A13 A07 A14 A21
2K, 2KN A57 A59 S01
e1*2001/116*0252*..;
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Caddy Maxi 62-125 205/55R16 A13 A07 A14 A21
2K, 2KN A57 A67 S01
e1*2001/116*0252*..;
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Cross Touran 75-130 205/55R16 A33 M+S A07 A14 A21
1T, 1t 75-130 205/60R16 A12 M+S KMV S01
e1*2001/116*0211*..; 75-130 215/55R16 A12 M+S
e1*2007/46*0357*..;
e1*2007/46*0506*..
- incl. Facelift 2011
VW Golf (V) 55-110 205/55R16 A13 A07 A14 A21
1K 55-169 205/55R16 A13 M+S B03 Flh S01
e1*2001/116*
0242*00-24
VW Golf (V) Variant 59-110 205/55R16 A13 A07 A14 A21
1KM 59-147 205/55R16 A13 M+S A58 Car S01
e1*2001/116*
0328*00-14
VW Golf (VI) 59-173 205/55R16 A13 A07 A14 A21
1K Cbo Flh S01
e1*2001/116
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A11 M+S A07 A14 A21
1KM 59-90 205/55R16 A11 Car S01
e1*2001/116*0328*..;
e1*2007/46*0492*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48429 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048911 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63 - 162 205/55R16 A33 A07 A14 A21
AU, AUV 63 - 162 215/55R16 A12 A57 Car F24
e1*2007/46*0623*.., Flh X55 S01
e1*2007/46*0627*..
VW Golf (VII) /-Variant 63 - 90 205/55R16 A33 A07 A14 A21
AU, AUV 63 - 90 215/55R16 A12 A58 Car F23
e1*2007/46*0623*.., Flh S01
e1*2007/46*0627*..
VW Golf Plus 55-118 205/55R16 A13 A07 A14 A21
1KP 55-125 205/55R16 A13 M+S A58 B03 Flh
e1*2001/116*0304*..; S01
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/55R16 A33 A07 A14 A21
AUV 92, 110 215/55R16 A12 A58 F24 Flh
e1*2007/46*0627*.. X55 S01
VW Golf Sportsvan 63-81 205/55R16 A33 A07 A14 A21
AUV 63-81 215/55R16 A12 A58 Car F23
e1*2007/46*0627*.. Flh S01
VW Jetta 77 - 110 195/55R16 A13 R37 A07 A14 A21
16, 16H 77 - 110 195/60R16 A13 R37 A58 Sth V16
e1*2007/46*0539*..; 77 - 155 205/55R16 A13 S01
e1*2007/46*0584*.. 77 - 155 215/55R16 A12
77 - 155 225/50R16 A12
VW Jetta 66-110 205/55R16 A13 A07 A14 A21
1KM 66-147 205/55R16 A13 M+S A58 Sth S01
e1*2001/116*0328*..
VW Touran 66-125 205/55R16 A13 A07 A14 A21
1T A58 Npf S01
e1*2001/116*
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran 66-103 195/60R16 A13 R37 T89 T93 A07 A14 A21
1T, 1t 66-130 205/55R16 A13 A58 Npf S01
e1*2001/116*
0211*23-..;
e1*2007/46*
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48429 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048911 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 5 von 8
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48429 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048911 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 6 von 8
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48429 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048911 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 7 von 8
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. März 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48429 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55048911 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum März 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. März 2015
Laux 00225805.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
