GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 16
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell CUP
Typ CUP 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
41.V2 CUP 808.41.V2 / ohne Ring 5/112/57,1 41 630 2100
Kennzeichnungen
KBA-Nummer 48876
Herstellerzeichen ATS Germany
Radtyp und Ausführung CUP 808 ( s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET ( s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S02 Serienschraube M14x1,5 Kugel d=26 mm 140 27,5 -
S03 Serienschraube M14x1,5 Kugel d=26 mm 120 27,5 -
S04 Schraube M14x1,5 Kugel d=26 mm 140 30 Multipack: 74A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 215/40R18 T85 T89 A07 A12 A18
8V 77-135 225/35R18 T87 A57 A99 Cbo
e1*2007/46*0607*.. 77-135 225/40R18 F24 Lim M01
- Limousine 77-135 235/35R18 A01 K1a K2b V00 V18 S03
- Cabrio 77-135 235/40R18 A01 G79 K1a K2b
77-135 245/35R18 A01 K1a K2b
Audi A3 Cabriolet 75-147 215/40R18 K1c K56 R37 T85 T89 A01 A07 A12
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A18 A58 A99
e1*2001/116*0456*.. 75-147 225/40R18 K1c K2b K46 K56 Cbo M01 S03
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 K56 T88 T89 A01 A07 A12
8P, 8PA A18 A99 Flh
e1*2001/116*0217*.., M01 S03
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 215/40R18 K1c K56 R37 T85 T89 A01 A07 A12
8P, 8PA, 8PB 66-147 225/35R18 K1c K2b K46 K56 T87 A18 A99 Flh
e1*2001/116*0217*..; 66-147 225/40R18 K1c K2b K46 K56 M01 S03
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 215/40R18 K1a K2b K3a K6g K8h T85 T89 A01 A07 A12
8V 77-135 225/35R18 K1a K2b K3a K6g K8h T83 T87 A18 A57 A99
e1*2007/46*0607*.. 77-135 225/40R18 K1a K2b K3a K6g K8h F24 Flh M01
77-135 235/35R18 K1c K2b K3a K4i K5d K6g K8h T86 V00 V18 S03
T90
77-135 245/35R18 K1c K2b K3a K4i K5d K6h K8m
Audi A4 74-162 225/40R18 T88 T89 T91 A07 A12 A18
8E 74-162 235/40R18 A01 K1a K1b K2b A99 Car Lim
e1*98/14*0151*.., M01 W20 S03
e1*2001/116*0151*..
Audi A4 162 225/40R18 T88 T89 T91 A07 A12 A18
QB6 162 235/40R18 A01 K1a K1b K2b A99 Car Cbo
e1*2001/116*0243*.. Lim M01 W20
S03
Audi A4 Cabriolet 96-162 225/40R18 T88 T89 T91 T92 A07 A12 A18
8H 96-162 235/40R18 A01 K1a K2b T91 T93 A99 Cbo M01
e1*98/14*0177*.., W20 S03
e1*2001/116*0177*..
Audi A6 81-184 225/40R18 T88 T92 126 A07 A12 A18
4B 81-184 235/40R18 A01 G40 K1c K2b K46 T91 T93 126 A99 Au9 Car
e1*96/27, 98/14, 81-184 245/35R18 A01 K2b K46 R03 T88 T89 T92 126 Lim M01 V18
2001/116*0051*.. X27 S03
Audi A6 -/Avant 89-257 225/45R18 T91 T95 126 A07 A12 A18
4F, 4F1 89-257 235/40R18 T91 T93 126 A99 Car Lim
e1*2001/116*0254*.., 89-257 245/40R18 T93 126 M01 NBF V18
e1*2001/116*0276*..; X27 S03
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 100-155 225/45R18 A12 A18 A57
8U, 8U1 100-155 225/50R18 A99 M01 V00
e1*2007/46*0591*..; 100-155 235/45R18 V18 S04
e13*2007/46*1163*.. 100-155 235/50R18
100-155 245/45R18
100-155 255/45R18
Audi Q3 100-155 225/45R18 A12 A18 A57
8U, 8U1 100-155 225/50R18 A99 KMV M01
e1*2007/46*0591*..; 100-155 235/45R18 V00 V18 S04
e13*2007/46*1163*.. 100-155 235/50R18
- mit Radhaus- 100-155 245/45R18
Verbreiterungen 100-155 255/45R18
Audi S3 206-221 215/40R18 M+S T85 T89 A07 A12 A18
8V 206-221 225/35R18 T87 A56 A99 Cbo
e1*2007/46*0607*.. 206-221 225/40R18 F24 Lim M01
- Limousine 206-221 235/35R18 A01 K1a K2b S03
- Cabrio 206-221 235/40R18 A01 K1a K2b
206-221 245/35R18 A01 K1a K2b
Audi S3, -/Sportback 206-221 215/40R18 K1a K2b K3a K6g K8h M+S T89 A01 A07 A12
8V 206-221 225/40R18 K1a K2b K3a K6g K8h A18 A56 A99
e1*2007/46*0607*.. 206-221 235/35R18 K1c K2b K3a K4i K5d K6g K8h T90 F24 Flh M01
206-221 245/35R18 K1c K2b K3a K4i K5d K6h K8m V00 S03
Audi TT 118-155 225/40R18 A07 A12 A18
8J 118-155 225/45R18 A57 A99 Cbo
e1*2001/116* 118-155 235/40R18 A01 K46 K56 Cpe M01 S03
0369*00-16; 118-155 245/40R18 A01 K46 K56
0374*00-01; 118-200 225/40R18 M+S
0375*00 118-200 225/45R18 M+S
118-200 235/40R18 A01 K46 K56 M+S
118-200 245/40R18 A01 K46 K56 M+S
Audi TT 135, 169 225/40R18 A33 A07 A18 A57
8J 135, 169 225/45R18 A33 A99 Cpe M01
e1*2001/116* 135, 169 235/40R18 A90 V00 V18 S03
0369*17-.. 135, 169 245/40R18 A01 A12 K6g
ab MJ 2015 (8S) 135-228 225/40R18 A33 M+S
135-228 225/45R18 A33 M+S
135-228 235/40R18 A90 M+S
135-228 245/40R18 A01 A12 K6g M+S
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 A01 A07 A12
5P, 5PN 63-155 225/35R18 K1c K2b T83 T87 A18 A60 A99
e9*2001/116*0050*..; 63-155 225/40R18 K1c K2b T88 T91 Flh KOV M01
e9*2007/46*0012*.. SeF Sth S03
Seat Exeo / Exeo ST 75-125 215/40R18 R37 T85 T89 A07 A12 A18
3R, 3RN 75-125 225/40R18 T88 T89 A58 A99 Car
e9*2001/116*0072*.., Lim M01 W20
e9*2007/46*0011*.. S03
Seat Leon 63-155 215/40R18 K1a K1b K27 K2b R37 T85 T89 A01 A07 A12
1P, 1PN 63-155 225/35R18 K1a K1b K27 K2b R37 T83 T87 A18 A58 A99
e9*2001/116*0052*..; 63-195 225/40R18 K1a K1b K27 K2b Flh M01 S03
e9*2007/46*0013*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 81-135 215/40R18 K1a K2b K6j T85 T89 A01 A07 A12
5F 81-135 225/35R18 K1a K2b K6j T83 T87 A18 A99 Car
e9*2007/46*0094*.. 81-135 225/40R18 K1a K2b K6j F24 Flh KOV
81-135 235/35R18 K1a K1b K2b K3c K6g K6i K6j K8g M01 V00 V18
81-135 245/35R18 K1c K2b K5d K5i K6g K6j K8k S03
Seat Leon 63 - 110 215/40R18 K1a K2b T85 A01 A07 A12
5F 63 - 110 225/35R18 K1a K2b T83 A18 A58 A99
e9*2007/46*0094*.. 63 - 110 225/40R18 K1a K2b Car F23 Flh
63 - 110 235/35R18 K1a K1b K2b K3c K6j K8g KOV M01 V18
63 - 110 245/35R18 K1c K2b K3c K5d K5i K6g K6j K8k S03
Seat Leon Cupra 195,206 215/40R18 K1a K2b K6j T85 T89 A01 A07 A12
5F 195,206 215/40R18 K1v K2h K6j T85 T89 A18 A58 A99
e9*2007/46*0094*.. 195,206 225/40R18 K1a K2b K6j BW7 Car F24
195,206 225/40R18 K1v K2h K6j Flh KOV M01
195,206 235/35R18 K1a K1b K2b K3c K6g K6i K6j K8g V18 S03
195,206 245/35R18 K1c K2b K5d K5i K6g K6j K8k
Seat Leon X-Perience 81-135 215/45R18 A07 A12 A18
4drive 81-135 225/40R18 A01 K6j K6y A56 A99 Car
5F 81-135 225/45R18 A01 K6j K6y F24 KMV
e9*2007/46*0094*.. M01 S03
Skoda Octavia (II) 55-118 215/40R18 A58 K1a R37 T89 A01 A07 A12
1Z 55-147 225/40R18 K1c T88 T89 T91 A18 A99 Car
e11*2001/116*0230*..; 55-147 245/35R18 K2b K46 K56 R03 T88 T89 T92 Lim M01 Npf
e11*2007/46*0012*.. V00 V18 S03
Skoda Octavia (II) 103-118 225/45R18 K1c A01 A07 A12
Scout 103-118 235/40R18 K1c K56 A18 A56 A99
1Z 103-118 245/40R18 K1c K2b K30 K44 K46 K56 Car KMV M01
e11*2001/116* S03
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/40R18 A07 A12 A18
5E 63-110 225/35R18 T87 A58 A99 Car
e11*2007/46*0243*..; 63-110 225/40R18 F23 Lim M01
e11*2007/46*0244*.. 63-110 235/35R18 A01 K1a K1b K2b Npf V18 S03
63-110 235/40R18 A01 K1a K1b K2b
63-110 245/35R18 A01 K1a K1b K2b K8g
Skoda Octavia (III) 77-162 215/40R18 T85 T89 A07 A12 A18
5E 77-162 225/35R18 T87 A57 A99 Car
e11*2007/46*0243*.. 77-162 225/40R18 F24 Lim M01
77-162 235/35R18 A01 K1a K1b K2b Npf V00 V18
77-162 235/40R18 A01 G01 K1a K1b K2b S03
77-162 245/35R18 A01 K1a K1b K2b
Skoda Octavia Scout 110-135 215/45R18 M+S A07 A12 A18
(III) 110-135 225/40R18 A56 A99 Car
5E 110-135 225/45R18 F24 M01 S03
e11*2007/46*0243*.. 110-135 235/40R18
Skoda Superb 77-191 225/40R18 K1a K2b K56 T92 A01 A07 A12
3T 77-191 245/35R18 K1c K27 K2b K41 K44 K46 K56 T92 A18 A99 Car
e11*2001/116*0326*..; Lim M01 V18
e11*2007/46*0014*.. S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

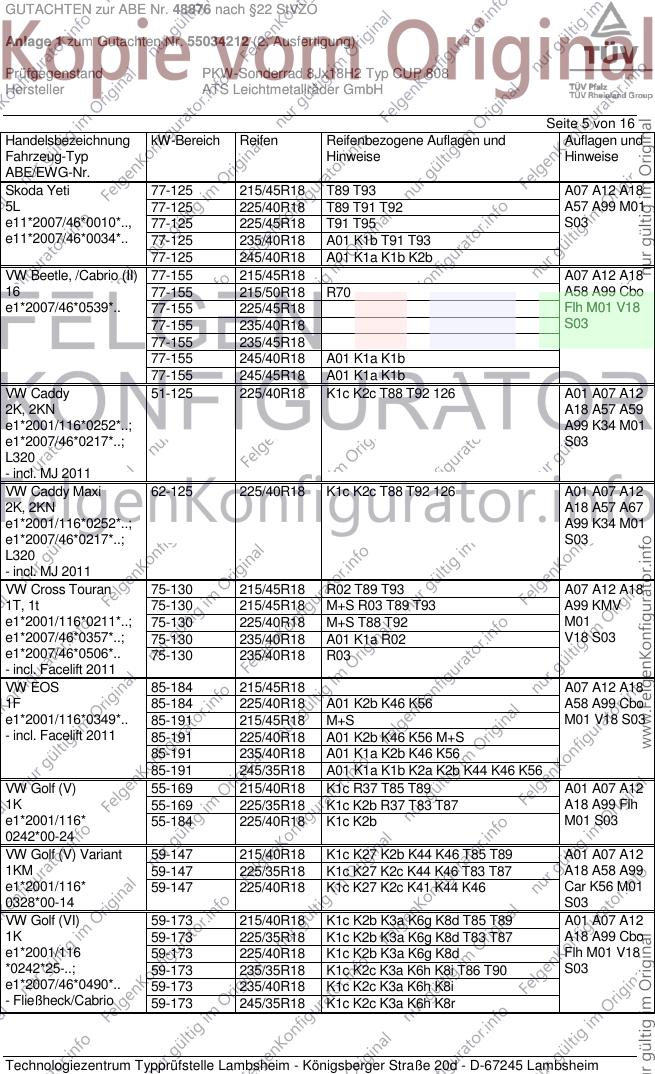

GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 215/45R18 T89 T93 A07 A12 A18
5L 77-125 225/40R18 T89 T91 T92 A57 A99 M01
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95 S03
e11*2007/46*0034*.. 77-125 235/40R18 A01 K1b T91 T93
77-125 245/40R18 A01 K1a K1b K2b
VW Beetle, /Cabrio (II) 77-155 215/45R18 A07 A12 A18
16 77-155 215/50R18 R70 A58 A99 Cbo
e1*2007/46*0539*.. 77-155 225/45R18 Flh M01 V18
77-155 235/40R18 S03
77-155 235/45R18
77-155 245/40R18 A01 K1a K1b
77-155 245/45R18 A01 K1a K1b
VW Caddy 51-125 225/40R18 K1c K2c T88 T92 126 A01 A07 A12
2K, 2KN A18 A57 A59
e1*2001/116*0252*..; A99 K34 M01
e1*2007/46*0217*..; S03
L320
- incl. MJ 2011
VW Caddy Maxi 62-125 225/40R18 K1c K2c T88 T92 126 A01 A07 A12
2K, 2KN A18 A57 A67
e1*2001/116*0252*..; A99 K34 M01
e1*2007/46*0217*..; S03
L320
- incl. MJ 2011
VW Cross Touran 75-130 215/45R18 R02 T89 T93 A07 A12 A18
1T, 1t 75-130 215/45R18 M+S R03 T89 T93 A99 KMV
e1*2001/116*0211*..; 75-130 225/40R18 M+S T88 T92 M01
e1*2007/46*0357*..; 75-130 235/40R18 A01 K1a R02 V18 S03
e1*2007/46*0506*.. 75-130 235/40R18 R03
- incl. Facelift 2011
VW EOS 85-184 215/45R18 A07 A12 A18
1F 85-184 225/40R18 A01 K2b K46 K56 A58 A99 Cbo
e1*2001/116*0349*.. 85-191 215/45R18 M+S M01 V18 S03
- incl. Facelift 2011 85-191 225/40R18 A01 K2b K46 K56 M+S
85-191 235/40R18 A01 K1a K2b K46 K56
85-191 245/35R18 A01 K1a K1b K2a K2b K44 K46 K56
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A07 A12
1K 55-169 225/35R18 K1c K2b R37 T83 T87 A18 A99 Flh
e1*2001/116* 55-184 225/40R18 K1c K2b M01 S03
0242*00-24
VW Golf (V) Variant 59-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A01 A07 A12
1KM 59-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A18 A58 A99
e1*2001/116* 59-147 225/40R18 K1c K27 K2c K41 K44 K46 Car K56 M01
0328*00-14 S03
VW Golf (VI) 59-173 215/40R18 K1c K2b K3a K6g K8d T85 T89 A01 A07 A12
1K 59-173 225/35R18 K1c K2b K3a K6g K8d T83 T87 A18 A99 Cbo
e1*2001/116 59-173 225/40R18 K1c K2b K3a K6g K8d Flh M01 V18
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8i T86 T90 S03
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8i
- Fließheck/Cabrio 59-173 245/35R18 K1c K2c K3a K6h K8r
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

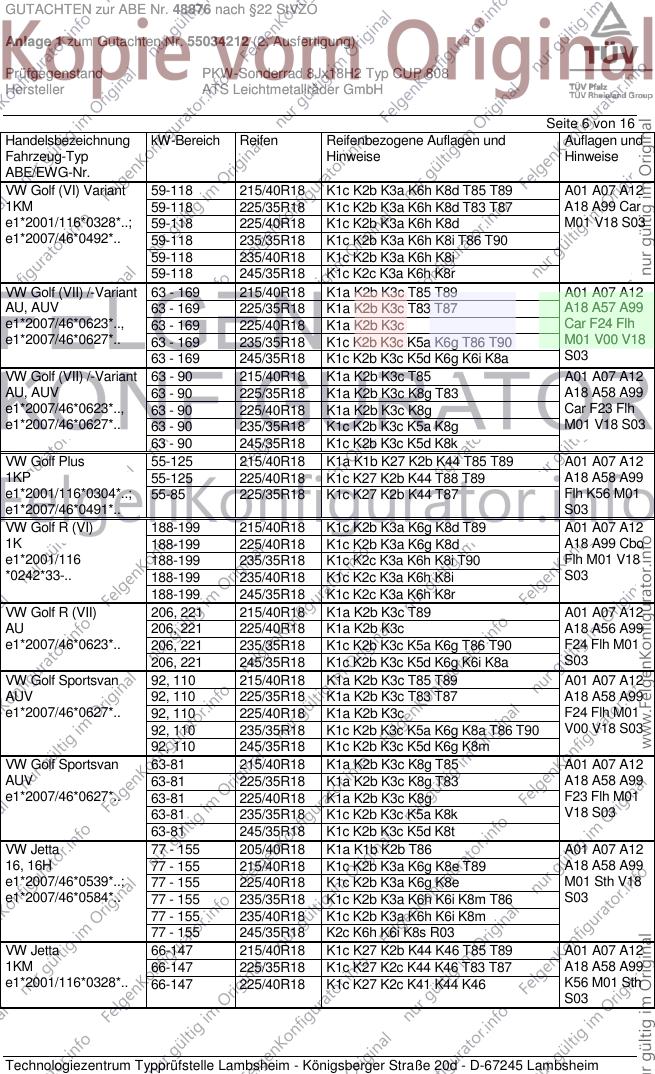

Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8d T85 T89 A01 A07 A12
1KM 59-118 225/35R18 K1c K2b K3a K6h K8d T83 T87 A18 A99 Car
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8d M01 V18 S03
e1*2007/46*0492*.. 59-118 235/35R18 K1c K2b K3a K6h K8i T86 T90
59-118 235/40R18 K1c K2b K3a K6h K8i
59-118 245/35R18 K1c K2c K3a K6h K8r
VW Golf (VII) /-Variant 63 - 169 215/40R18 K1a K2b K3c T85 T89 A01 A07 A12
AU, AUV 63 - 169 225/35R18 K1a K2b K3c T83 T87 A18 A57 A99
e1*2007/46*0623*.., 63 - 169 225/40R18 K1a K2b K3c Car F24 Flh
e1*2007/46*0627*.. 63 - 169 235/35R18 K1c K2b K3c K5a K6g T86 T90 M01 V00 V18
63 - 169 245/35R18 K1c K2b K3c K5d K6g K6i K8a S03
VW Golf (VII) /-Variant 63 - 90 215/40R18 K1a K2b K3c T85 A01 A07 A12
AU, AUV 63 - 90 225/35R18 K1a K2b K3c K8g T83 A18 A58 A99
e1*2007/46*0623*.., 63 - 90 225/40R18 K1a K2b K3c K8g Car F23 Flh
e1*2007/46*0627*.. 63 - 90 235/35R18 K1c K2b K3c K5a K8g M01 V18 S03
63 - 90 245/35R18 K1c K2b K3c K5d K8k
VW Golf Plus 55-125 215/40R18 K1a K1b K27 K2b K44 T85 T89 A01 A07 A12
1KP 55-125 225/40R18 K1c K27 K2b K44 T88 T89 A18 A58 A99
e1*2001/116*0304*..; 55-85 225/35R18 K1c K27 K2b K44 T87 Flh K56 M01
e1*2007/46*0491*.. S03
VW Golf R (VI) 188-199 215/40R18 K1c K2b K3a K6g K8d T89 A01 A07 A12
1K 188-199 225/40R18 K1c K2b K3a K6g K8d A18 A99 Cbo
e1*2001/116 188-199 235/35R18 K1c K2c K3a K6h K8i T90 Flh M01 V18
*0242*33-.. 188-199 235/40R18 K1c K2c K3a K6h K8i S03
188-199 245/35R18 K1c K2c K3a K6h K8r
VW Golf R (VII) 206, 221 215/40R18 K1a K2b K3c T89 A01 A07 A12
AU 206, 221 225/40R18 K1a K2b K3c A18 A56 A99
e1*2007/46*0623*.. 206, 221 235/35R18 K1c K2b K3c K5a K6g T86 T90 F24 Flh M01
206, 221 245/35R18 K1c K2b K3c K5d K6g K6i K8a S03
VW Golf Sportsvan 92, 110 215/40R18 K1a K2b K3c T85 T89 A01 A07 A12
AUV 92, 110 225/35R18 K1a K2b K3c T83 T87 A18 A58 A99
e1*2007/46*0627*.. 92, 110 225/40R18 K1a K2b K3c F24 Flh M01
92, 110 235/35R18 K1c K2b K3c K5a K6g K8a T86 T90 V00 V18 S03
92, 110 245/35R18 K1c K2b K3c K5d K6g K8m
VW Golf Sportsvan 63-81 215/40R18 K1a K2b K3c K8g T85 A01 A07 A12
AUV 63-81 225/35R18 K1a K2b K3c K8g T83 A18 A58 A99
e1*2007/46*0627*.. 63-81 225/40R18 K1a K2b K3c K8g F23 Flh M01
63-81 235/35R18 K1c K2b K3c K5a K8k V18 S03
63-81 245/35R18 K1c K2b K3c K5d K8t
VW Jetta 77 - 155 205/40R18 K1a K1b K2b T86 A01 A07 A12
16, 16H 77 - 155 215/40R18 K1c K2b K3a K6g K8e T89 A18 A58 A99
e1*2007/46*0539*..; 77 - 155 225/40R18 K1c K2b K3a K6g K8e M01 Sth V18
e1*2007/46*0584*.. 77 - 155 235/35R18 K1c K2b K3a K6h K6i K8m T86 S03
77 - 155 235/40R18 K1c K2b K3a K6h K6i K8m
77 - 155 245/35R18 K2c K6h K6i K8s R03
VW Jetta 66-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A01 A07 A12
1KM 66-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A18 A58 A99
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2c K41 K44 K46 K56 M01 Sth
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

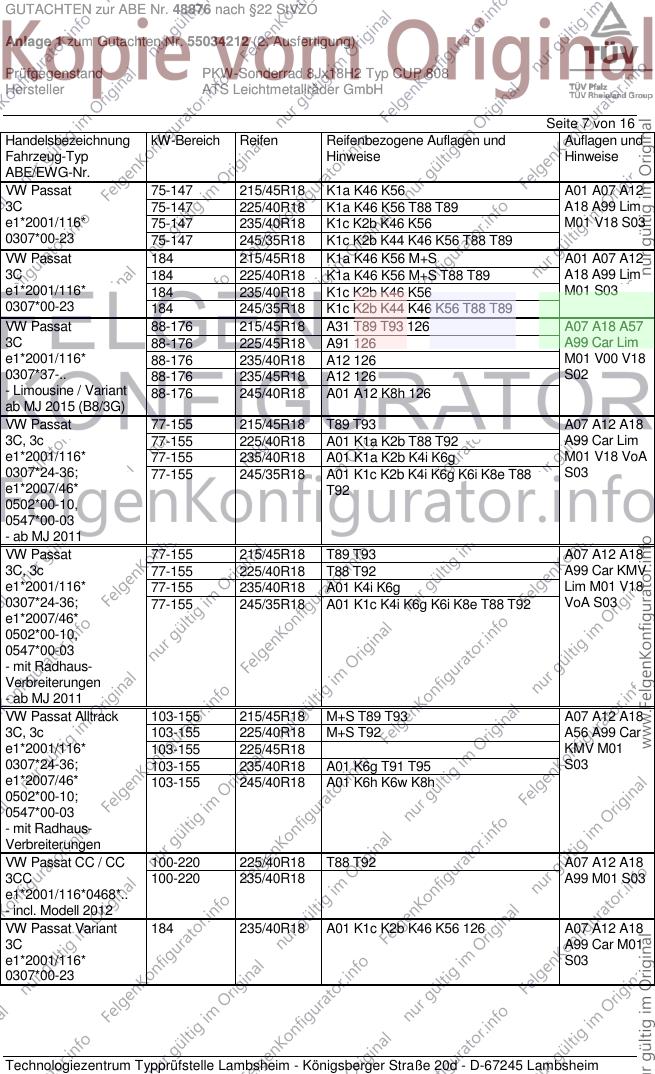

Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 75-147 215/45R18 K1a K46 K56 A01 A07 A12
3C 75-147 225/40R18 K1a K46 K56 T88 T89 A18 A99 Lim
e1*2001/116* 75-147 235/40R18 K1c K2b K46 K56 M01 V18 S03
0307*00-23 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89
VW Passat 184 215/45R18 K1a K46 K56 M+S A01 A07 A12
3C 184 225/40R18 K1a K46 K56 M+S T88 T89 A18 A99 Lim
e1*2001/116* 184 235/40R18 K1c K2b K46 K56 M01 S03
0307*00-23 184 245/35R18 K1c K2b K44 K46 K56 T88 T89
VW Passat 88-176 215/45R18 A31 T89 T93 126 A07 A18 A57
3C 88-176 225/45R18 A91 126 A99 Car Lim
e1*2001/116* 88-176 235/40R18 A12 126 M01 V00 V18
0307*37-.. 88-176 235/45R18 A12 126 S02
- Limousine / Variant 88-176 245/40R18 A01 A12 K8h 126
ab MJ 2015 (B8/3G)
VW Passat 77-155 215/45R18 T89 T93 A07 A12 A18
3C, 3c 77-155 225/40R18 A01 K1a K2b T88 T92 A99 Car Lim
e1*2001/116* 77-155 235/40R18 A01 K1a K2b K4i K6g M01 V18 VoA
0307*24-36; 77-155 245/35R18 A01 K1c K2b K4i K6g K6i K8e T88 S03
e1*2007/46* T92
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 215/45R18 T89 T93 A07 A12 A18
3C, 3c 77-155 225/40R18 T88 T92 A99 Car KMV
e1*2001/116* 77-155 235/40R18 A01 K4i K6g Lim M01 V18
0307*24-36; 77-155 245/35R18 A01 K1c K4i K6g K6i K8e T88 T92 VoA S03
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 215/45R18 M+S T89 T93 A07 A12 A18
3C, 3c 103-155 225/40R18 M+S T92 A56 A99 Car
e1*2001/116* 103-155 225/45R18 KMV M01
0307*24-36; 103-155 235/40R18 A01 K6g T91 T95 S03
e1*2007/46* 103-155 245/40R18 A01 K6h K6w K8h
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 225/40R18 T88 T92 A07 A12 A18
3CC 100-220 235/40R18 A99 M01 S03
e1*2001/116*0468*..
- incl. Modell 2012
VW Passat Variant 184 235/40R18 A01 K1c K2b K46 K56 126 A07 A12 A18
3C A99 Car M01
e1*2001/116* S03
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

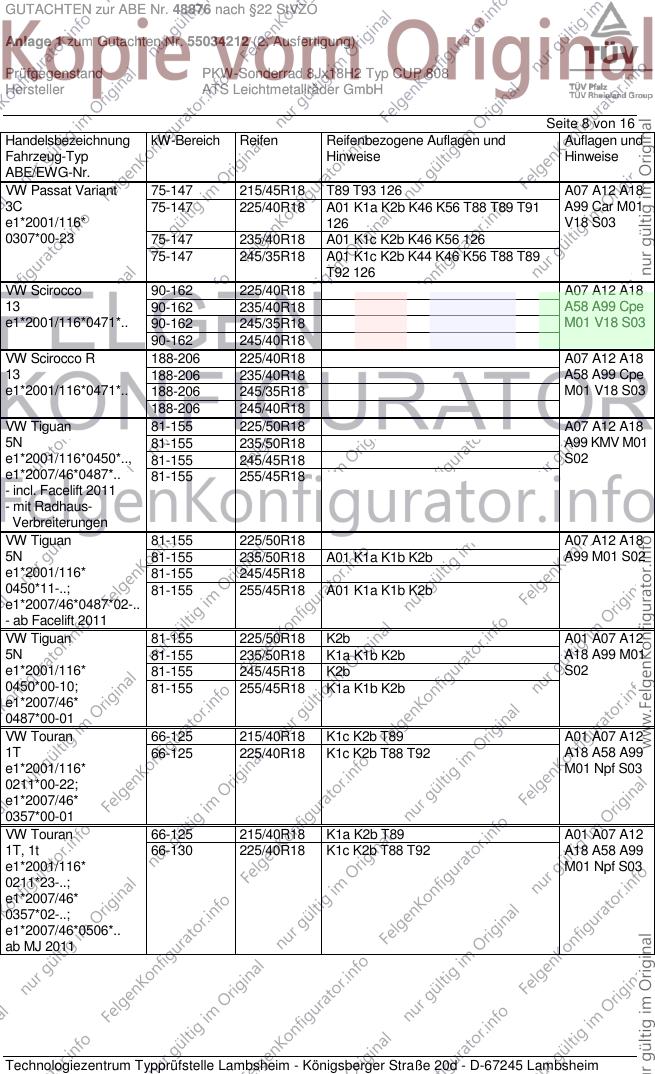

Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 215/45R18 T89 T93 126 A07 A12 A18
3C 75-147 225/40R18 A01 K1a K2b K46 K56 T88 T89 T91 A99 Car M01
e1*2001/116* 126 V18 S03
0307*00-23 75-147 235/40R18 A01 K1c K2b K46 K56 126
75-147 245/35R18 A01 K1c K2b K44 K46 K56 T88 T89
T92 126
VW Scirocco 90-162 225/40R18 A07 A12 A18
13 90-162 235/40R18 A58 A99 Cpe
e1*2001/116*0471*.. 90-162 245/35R18 M01 V18 S03
90-162 245/40R18
VW Scirocco R 188-206 225/40R18 A07 A12 A18
13 188-206 235/40R18 A58 A99 Cpe
e1*2001/116*0471*.. 188-206 245/35R18 M01 V18 S03
188-206 245/40R18
VW Tiguan 81-155 225/50R18 A07 A12 A18
5N 81-155 235/50R18 A99 KMV M01
e1*2001/116*0450*.., 81-155 245/45R18 S02
e1*2007/46*0487*.. 81-155 255/45R18
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/50R18 A07 A12 A18
5N 81-155 235/50R18 A01 K1a K1b K2b A99 M01 S02
e1*2001/116* 81-155 245/45R18
0450*11-..; 81-155 255/45R18 A01 K1a K1b K2b
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/50R18 K2b A01 A07 A12
5N 81-155 235/50R18 K1a K1b K2b A18 A99 M01
e1*2001/116* 81-155 245/45R18 K2b S02
0450*00-10; 81-155 255/45R18 K1a K1b K2b
e1*2007/46*
0487*00-01
VW Touran 66-125 215/40R18 K1c K2b T89 A01 A07 A12
1T 66-125 225/40R18 K1c K2b T88 T92 A18 A58 A99
e1*2001/116* M01 Npf S03
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran 66-125 215/40R18 K1a K2b T89 A01 A07 A12
1T, 1t 66-130 225/40R18 K1c K2b T88 T92 A18 A58 A99
e1*2001/116* M01 Npf S03
0211*23-..;
e1*2007/46*
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 16
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 10 von 16
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

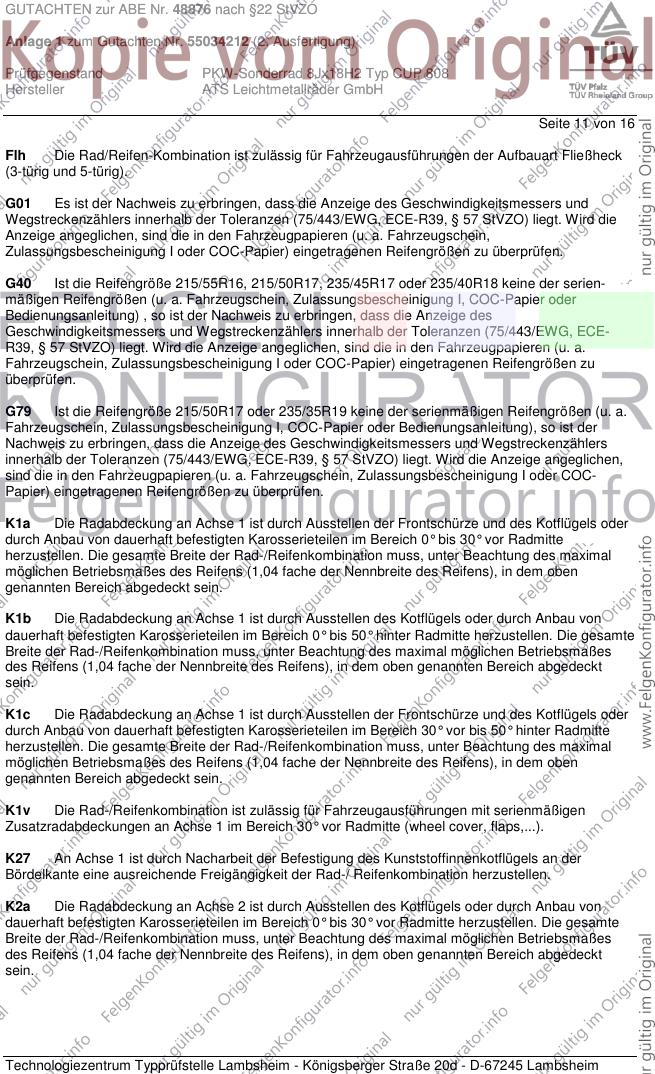

Seite 11 von 16
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G79 Ist die Reifengröße 215/50R17 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 12 von 16
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

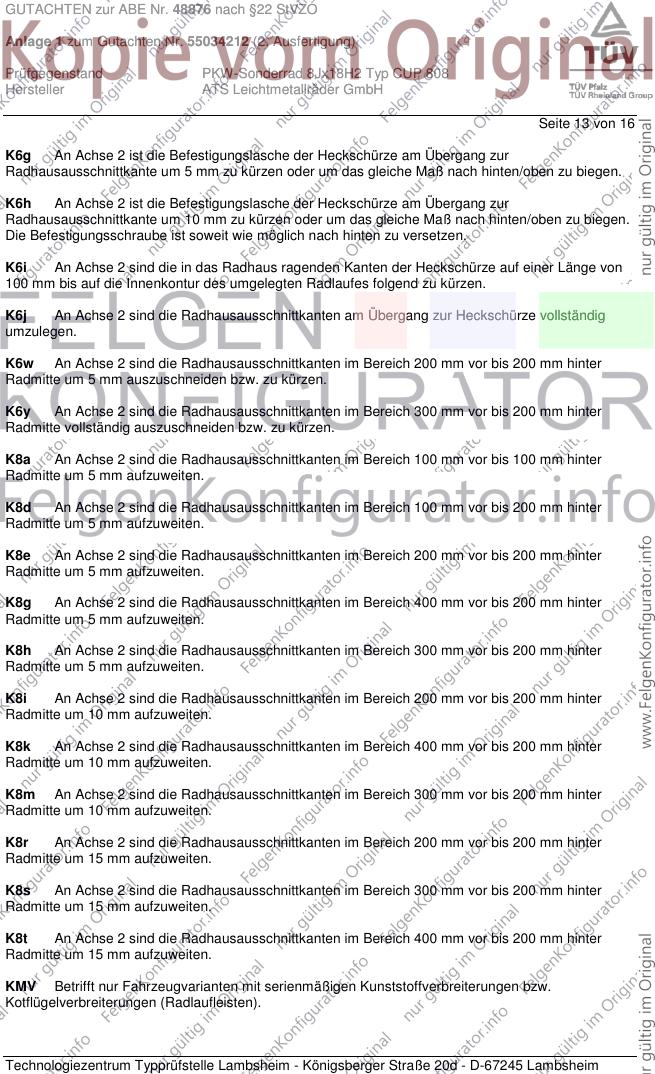

Seite 13 von 16
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 14 von 16
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH

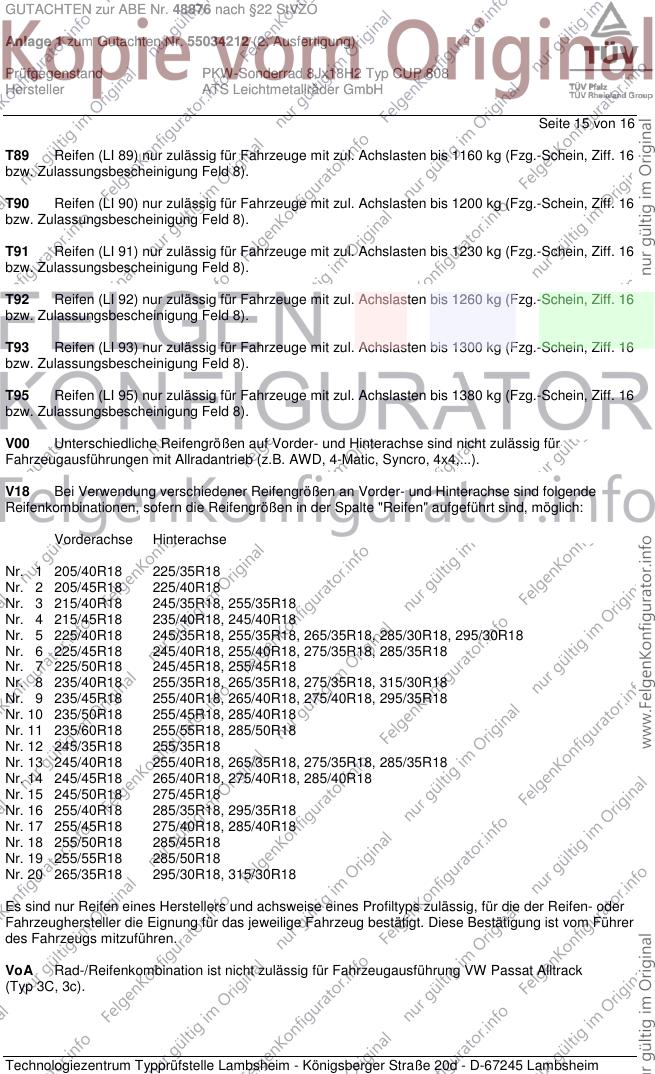

Seite 15 von 16
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55034212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 16 von 16
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. April 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. April 2015
Blauth 00227173.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
