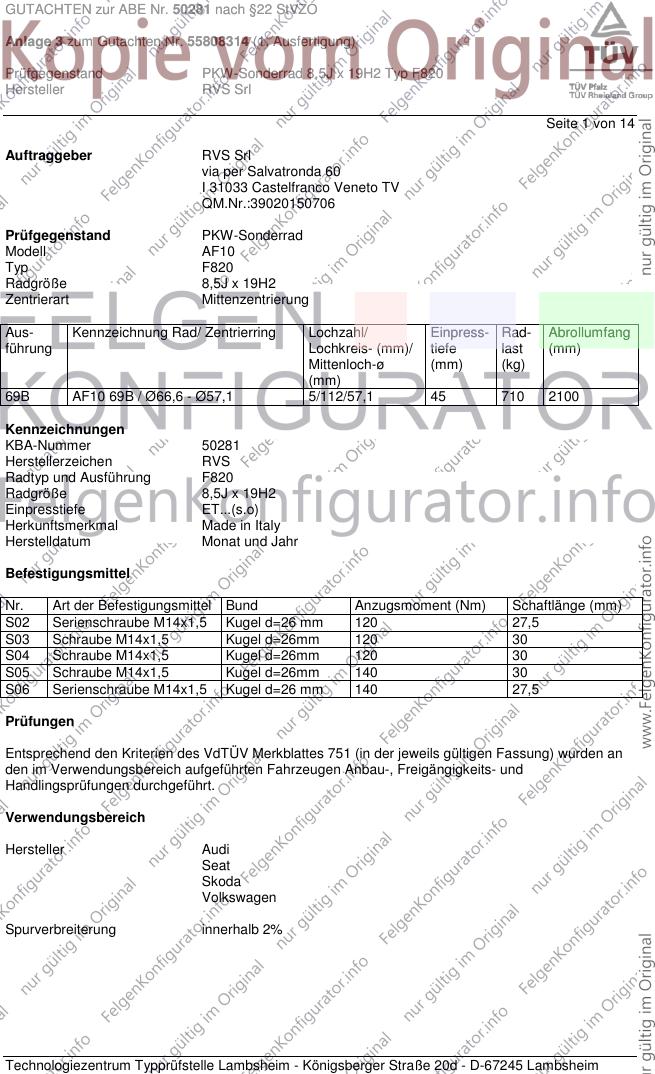

GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 1 von 14
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell AF10
Typ F820
Radgröße 8,5J x 19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
69B AF10 69B / Ø66,6 - Ø57,1 5/112/57,1 45 710 2100
Kennzeichnungen
KBA-Nummer 50281
Herstellerzeichen RVS
Radtyp und Ausführung F820
Radgröße 8,5J x 19H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel d=26 mm 120 27,5
S03 Schraube M14x1,5 Kugel d=26mm 120 30
S04 Schraube M14x1,5 Kugel d=26mm 120 30
S05 Schraube M14x1,5 Kugel d=26mm 140 30
S06 Serienschraube M14x1,5 Kugel d=26 mm 140 27,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

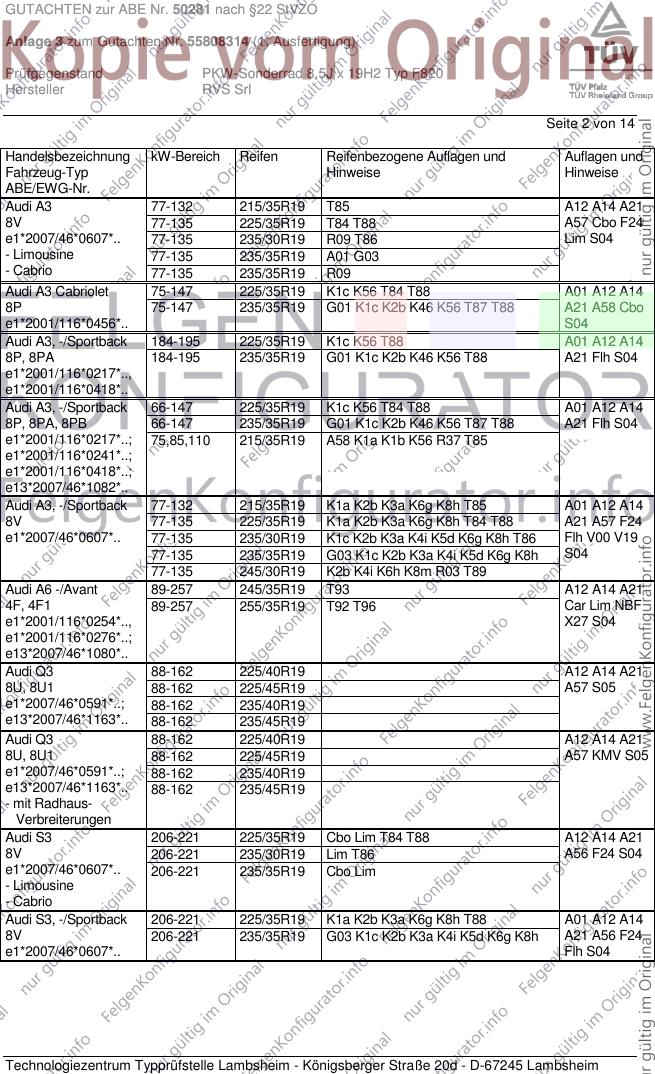

GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 215/35R19 T85 A12 A14 A21
8V 77-135 225/35R19 T84 T88 A57 Cbo F24
e1*2007/46*0607*.. 77-135 235/30R19 R09 T86 Lim S04
- Limousine 77-135 235/35R19 A01 G03
- Cabrio 77-135 235/35R19 R09
Audi A3 Cabriolet 75-147 225/35R19 K1c K56 T84 T88 A01 A12 A14
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A21 A58 Cbo
e1*2001/116*0456*.. S04
Audi A3, -/Sportback 184-195 225/35R19 K1c K56 T88 A01 A12 A14
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A21 Flh S04
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c K56 T84 T88 A01 A12 A14
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A21 Flh S04
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1a K1b K56 R37 T85
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-132 215/35R19 K1a K2b K3a K6g K8h T85 A01 A12 A14
8V 77-135 225/35R19 K1a K2b K3a K6g K8h T84 T88 A21 A57 F24
e1*2007/46*0607*.. 77-135 235/30R19 K1c K2b K3a K4i K5d K6g K8h T86 Flh V00 V19
77-135 235/35R19 G03 K1c K2b K3a K4i K5d K6g K8h S04
77-135 245/30R19 K2b K4i K6h K8m R03 T89
Audi A6 -/Avant 89-257 245/35R19 T93 A12 A14 A21
4F, 4F1 89-257 255/35R19 T92 T96 Car Lim NBF
e1*2001/116*0254*.., X27 S04
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi Q3 88-162 225/40R19 A12 A14 A21
8U, 8U1 88-162 225/45R19 A57 S05
e1*2007/46*0591*..; 88-162 235/40R19
e13*2007/46*1163*.. 88-162 235/45R19
Audi Q3 88-162 225/40R19 A12 A14 A21
8U, 8U1 88-162 225/45R19 A57 KMV S05
e1*2007/46*0591*..; 88-162 235/40R19
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus-
Verbreiterungen
Audi S3 206-221 225/35R19 Cbo Lim T84 T88 A12 A14 A21
8V 206-221 235/30R19 Lim T86 A56 F24 S04
e1*2007/46*0607*.. 206-221 235/35R19 Cbo Lim
- Limousine
- Cabrio
Audi S3, -/Sportback 206-221 225/35R19 K1a K2b K3a K6g K8h T88 A01 A12 A14
8V 206-221 235/35R19 G03 K1c K2b K3a K4i K5d K6g K8h A21 A56 F24
e1*2007/46*0607*.. Flh S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

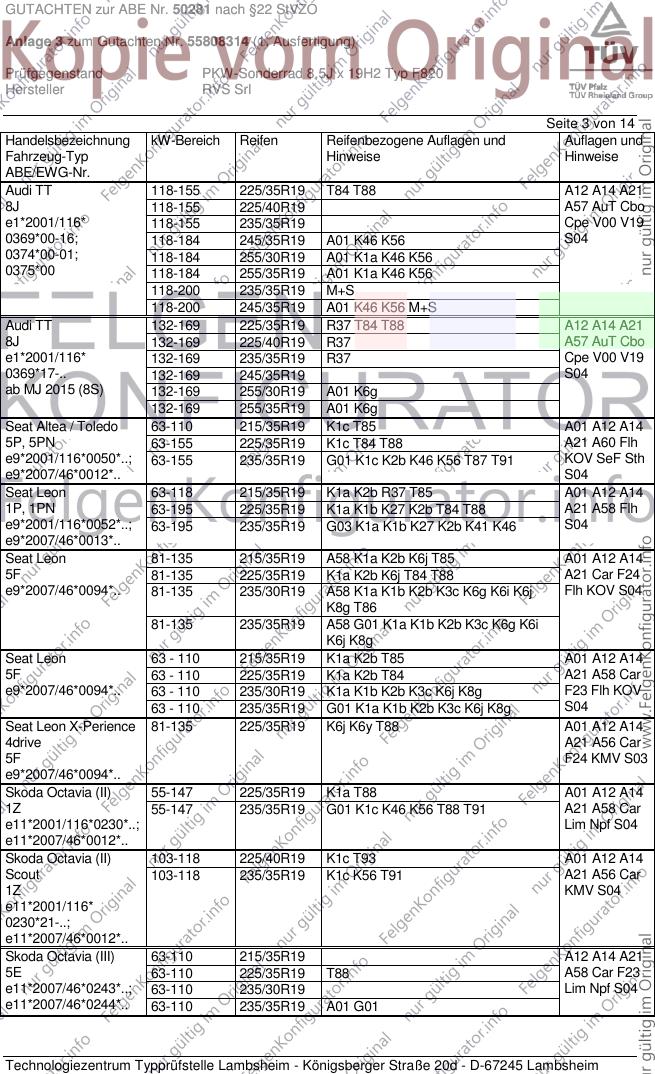

GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 118-155 225/35R19 T84 T88 A12 A14 A21
8J 118-155 225/40R19 A57 AuT Cbo
e1*2001/116* 118-155 235/35R19 Cpe V00 V19
0369*00-16; 118-184 245/35R19 A01 K46 K56 S04
0374*00-01; 118-184 255/30R19 A01 K1a K46 K56
0375*00 118-184 255/35R19 A01 K1a K46 K56
118-200 235/35R19 M+S
118-200 245/35R19 A01 K46 K56 M+S
Audi TT 132-169 225/35R19 R37 T84 T88 A12 A14 A21
8J 132-169 225/40R19 R37 A57 AuT Cbo
e1*2001/116* 132-169 235/35R19 R37 Cpe V00 V19
0369*17-.. 132-169 245/35R19 S04
ab MJ 2015 (8S) 132-169 255/30R19 A01 K6g
132-169 255/35R19 A01 K6g
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A01 A12 A14
5P, 5PN 63-155 225/35R19 K1c T84 T88 A21 A60 Flh
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c K2b K46 K56 T87 T91 KOV SeF Sth
e9*2007/46*0012*.. S04
Seat Leon 63-118 215/35R19 K1a K2b R37 T85 A01 A12 A14
1P, 1PN 63-195 225/35R19 K1a K1b K27 K2b T84 T88 A21 A58 Flh
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1a K1b K27 K2b K41 K46 S04
e9*2007/46*0013*..
Seat Leon 81-135 215/35R19 A58 K1a K2b K6j T85 A01 A12 A14
5F 81-135 225/35R19 K1a K2b K6j T84 T88 A21 Car F24
e9*2007/46*0094*.. 81-135 235/30R19 A58 K1a K1b K2b K3c K6g K6i K6j Flh KOV S04
K8g T86
81-135 235/35R19 A58 G01 K1a K1b K2b K3c K6g K6i
K6j K8g
Seat Leon 63 - 110 215/35R19 K1a K2b T85 A01 A12 A14
5F 63 - 110 225/35R19 K1a K2b T84 A21 A58 Car
e9*2007/46*0094*.. 63 - 110 235/30R19 K1a K1b K2b K3c K6j K8g F23 Flh KOV
63 - 110 235/35R19 G01 K1a K1b K2b K3c K6j K8g S04
Seat Leon X-Perience 81-135 225/35R19 K6j K6y T88 A01 A12 A14
4drive A21 A56 Car
5F F24 KMV S03
e9*2007/46*0094*..
Skoda Octavia (II) 55-147 225/35R19 K1a T88 A01 A12 A14
1Z 55-147 235/35R19 G01 K1c K46 K56 T88 T91 A21 A58 Car
e11*2001/116*0230*..; Lim Npf S04
e11*2007/46*0012*..
Skoda Octavia (II) 103-118 225/40R19 K1c T93 A01 A12 A14
Scout 103-118 235/35R19 K1c K56 T91 A21 A56 Car
1Z KMV S04
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/35R19 A12 A14 A21
5E 63-110 225/35R19 T88 A58 Car F23
e11*2007/46*0243*..; 63-110 235/30R19 Lim Npf S04
e11*2007/46*0244*.. 63-110 235/35R19 A01 G01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

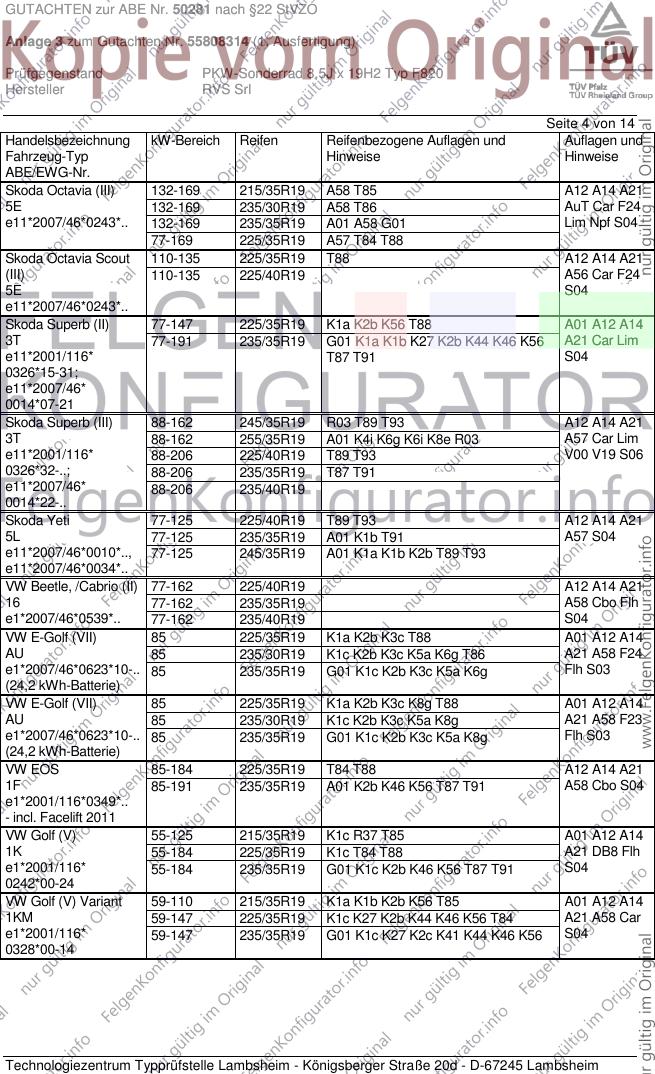

GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 132-169 215/35R19 A58 T85 A12 A14 A21
5E 132-169 235/30R19 A58 T86 AuT Car F24
e11*2007/46*0243*.. 132-169 235/35R19 A01 A58 G01 Lim Npf S04
77-169 225/35R19 A57 T84 T88
Skoda Octavia Scout 110-135 225/35R19 T88 A12 A14 A21
(III) 110-135 225/40R19 A56 Car F24
5E S04
e11*2007/46*0243*..
Skoda Superb (II) 77-147 225/35R19 K1a K2b K56 T88 A01 A12 A14
3T 77-191 235/35R19 G01 K1a K1b K27 K2b K44 K46 K56 A21 Car Lim
e11*2001/116* T87 T91 S04
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Superb (III) 88-162 245/35R19 R03 T89 T93 A12 A14 A21
3T 88-162 255/35R19 A01 K4i K6g K6i K8e R03 A57 Car Lim
e11*2001/116* 88-206 225/40R19 T89 T93 V00 V19 S06
0326*32-..; 88-206 235/35R19 T87 T91
e11*2007/46* 88-206 235/40R19
0014*22-..
Skoda Yeti 77-125 225/40R19 T89 T93 A12 A14 A21
5L 77-125 235/35R19 A01 K1b T91 A57 S04
e11*2007/46*0010*.., 77-125 245/35R19 A01 K1a K1b K2b T89 T93
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-162 225/40R19 A12 A14 A21
16 77-162 235/35R19 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 235/40R19 S04
VW E-Golf (VII) 85 225/35R19 K1a K2b K3c T88 A01 A12 A14
AU 85 235/30R19 K1c K2b K3c K5a K6g T86 A21 A58 F24
e1*2007/46*0623*10-.. 85 235/35R19 G01 K1c K2b K3c K5a K6g Flh S03
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 225/35R19 K1a K2b K3c K8g T88 A01 A12 A14
AU 85 235/30R19 K1c K2b K3c K5a K8g A21 A58 F23
e1*2007/46*0623*10-.. 85 235/35R19 G01 K1c K2b K3c K5a K8g Flh S03
(24,2 kWh-Batterie)
VW EOS 85-184 225/35R19 T84 T88 A12 A14 A21
1F 85-191 235/35R19 A01 K2b K46 K56 T87 T91 A58 Cbo S04
e1*2001/116*0349*..
- incl. Facelift 2011
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A01 A12 A14
1K 55-184 225/35R19 K1c T84 T88 A21 DB8 Flh
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K46 K56 T87 T91 S04
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 K1a K1b K2b K56 T85 A01 A12 A14
1KM 59-147 225/35R19 K1c K27 K2b K44 K46 K56 T84 A21 A58 Car
e1*2001/116* 59-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 K56 S04
0328*00-14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

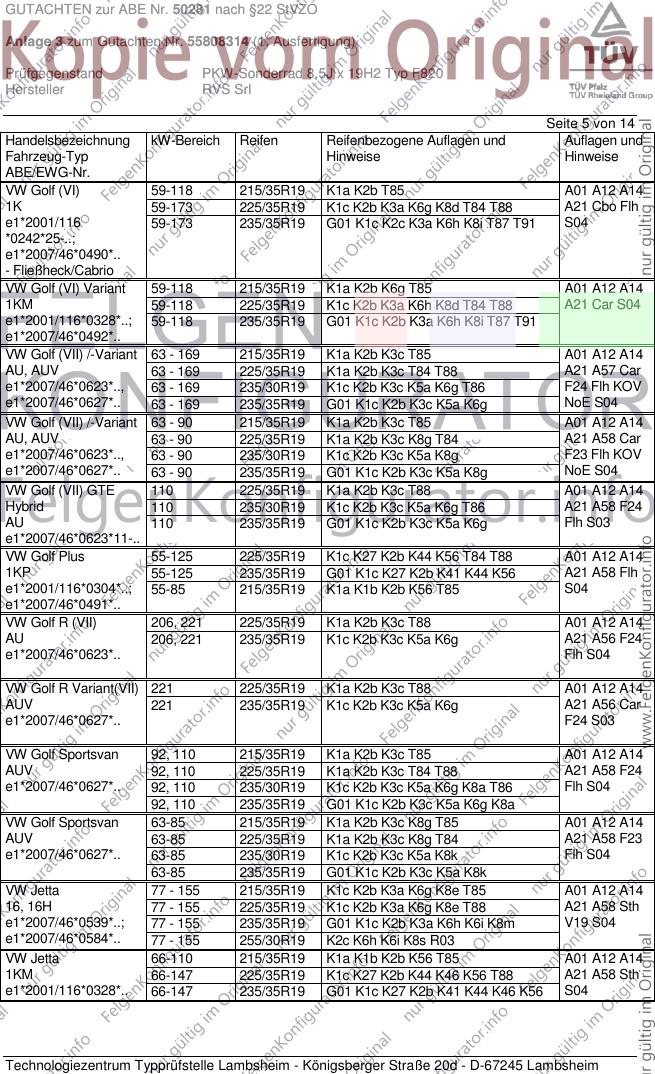

GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-118 215/35R19 K1a K2b T85 A01 A12 A14
1K 59-173 225/35R19 K1c K2b K3a K6g K8d T84 T88 A21 Cbo Flh
e1*2001/116 59-173 235/35R19 G01 K1c K2c K3a K6h K8i T87 T91 S04
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 K1a K2b K6g T85 A01 A12 A14
1KM 59-118 225/35R19 K1c K2b K3a K6h K8d T84 T88 A21 Car S04
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2b K3a K6h K8i T87 T91
e1*2007/46*0492*..
VW Golf (VII) /-Variant 63 - 169 215/35R19 K1a K2b K3c T85 A01 A12 A14
AU, AUV 63 - 169 225/35R19 K1a K2b K3c T84 T88 A21 A57 Car
e1*2007/46*0623*.., 63 - 169 235/30R19 K1c K2b K3c K5a K6g T86 F24 Flh KOV
e1*2007/46*0627*.. 63 - 169 235/35R19 G01 K1c K2b K3c K5a K6g NoE S04
VW Golf (VII) /-Variant 63 - 90 215/35R19 K1a K2b K3c T85 A01 A12 A14
AU, AUV 63 - 90 225/35R19 K1a K2b K3c K8g T84 A21 A58 Car
e1*2007/46*0623*.., 63 - 90 235/30R19 K1c K2b K3c K5a K8g F23 Flh KOV
e1*2007/46*0627*.. 63 - 90 235/35R19 G01 K1c K2b K3c K5a K8g NoE S04
VW Golf (VII) GTE 110 225/35R19 K1a K2b K3c T88 A01 A12 A14
Hybrid 110 235/30R19 K1c K2b K3c K5a K6g T86 A21 A58 F24
AU 110 235/35R19 G01 K1c K2b K3c K5a K6g Flh S03
e1*2007/46*0623*11-..
VW Golf Plus 55-125 225/35R19 K1c K27 K2b K44 K56 T84 T88 A01 A12 A14
1KP 55-125 235/35R19 G01 K1c K27 K2b K41 K44 K56 A21 A58 Flh
e1*2001/116*0304*..; 55-85 215/35R19 K1a K1b K2b K56 T85 S04
e1*2007/46*0491*..
VW Golf R (VII) 206, 221 225/35R19 K1a K2b K3c T88 A01 A12 A14
AU 206, 221 235/35R19 K1c K2b K3c K5a K6g A21 A56 F24
e1*2007/46*0623*.. Flh S04
VW Golf R Variant(VII) 221 225/35R19 K1a K2b K3c T88 A01 A12 A14
AUV 221 235/35R19 K1c K2b K3c K5a K6g A21 A56 Car
e1*2007/46*0627*.. F24 S03
VW Golf Sportsvan 92, 110 215/35R19 K1a K2b K3c T85 A01 A12 A14
AUV 92, 110 225/35R19 K1a K2b K3c T84 T88 A21 A58 F24
e1*2007/46*0627*.. 92, 110 235/30R19 K1c K2b K3c K5a K6g K8a T86 Flh S04
92, 110 235/35R19 G01 K1c K2b K3c K5a K6g K8a
VW Golf Sportsvan 63-85 215/35R19 K1a K2b K3c K8g T85 A01 A12 A14
AUV 63-85 225/35R19 K1a K2b K3c K8g T84 A21 A58 F23
e1*2007/46*0627*.. 63-85 235/30R19 K1c K2b K3c K5a K8k Flh S04
63-85 235/35R19 G01 K1c K2b K3c K5a K8k
VW Jetta 77 - 155 215/35R19 K1c K2b K3a K6g K8e T85 A01 A12 A14
16, 16H 77 - 155 225/35R19 K1c K2b K3a K6g K8e T88 A21 A58 Sth
e1*2007/46*0539*..; 77 - 155 235/35R19 G01 K1c K2b K3a K6h K6i K8m V19 S04
e1*2007/46*0584*.. 77 - 155 255/30R19 K2c K6h K6i K8s R03
VW Jetta 66-110 215/35R19 K1a K1b K2b K56 T85 A01 A12 A14
1KM 66-147 225/35R19 K1c K27 K2b K44 K46 K56 T88 A21 A58 Sth
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2b K41 K44 K46 K56 S04

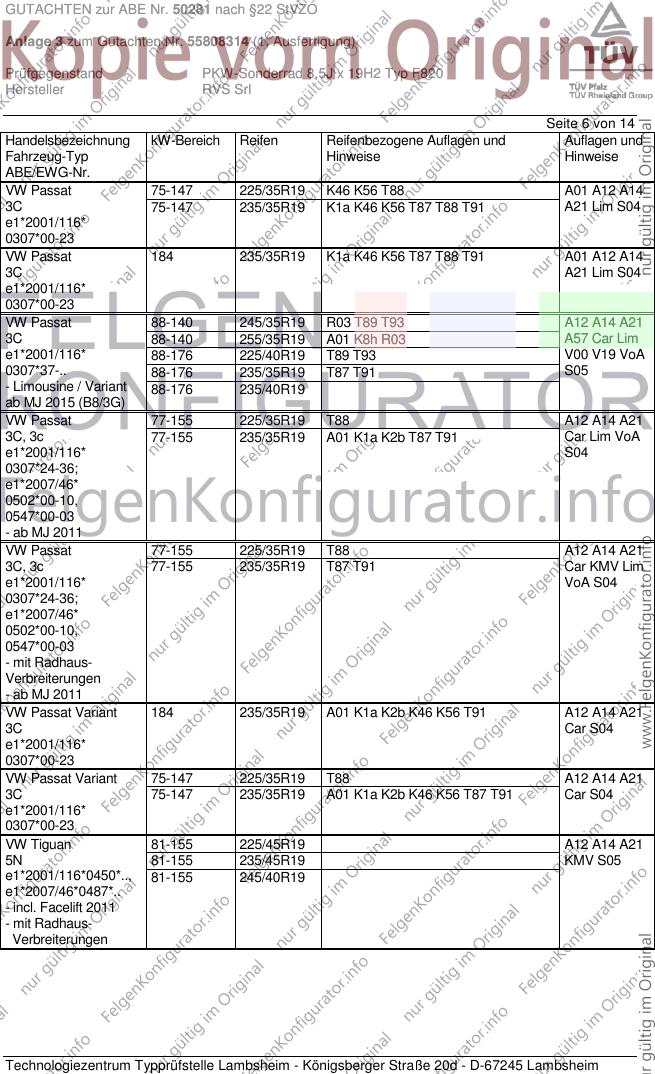

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 75-147 225/35R19 K46 K56 T88 A01 A12 A14
3C 75-147 235/35R19 K1a K46 K56 T87 T88 T91 A21 Lim S04
e1*2001/116*
0307*00-23
VW Passat 184 235/35R19 K1a K46 K56 T87 T88 T91 A01 A12 A14
3C A21 Lim S04
e1*2001/116*
0307*00-23
VW Passat 88-140 245/35R19 R03 T89 T93 A12 A14 A21
3C 88-140 255/35R19 A01 K8h R03 A57 Car Lim
e1*2001/116* 88-176 225/40R19 T89 T93 V00 V19 VoA
0307*37-.. 88-176 235/35R19 T87 T91 S05
- Limousine / Variant 88-176 235/40R19
ab MJ 2015 (B8/3G)
VW Passat 77-155 225/35R19 T88 A12 A14 A21
3C, 3c 77-155 235/35R19 A01 K1a K2b T87 T91 Car Lim VoA
e1*2001/116* S04
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 225/35R19 T88 A12 A14 A21
3C, 3c 77-155 235/35R19 T87 T91 Car KMV Lim
e1*2001/116* VoA S04
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 184 235/35R19 A01 K1a K2b K46 K56 T91 A12 A14 A21
3C Car S04
e1*2001/116*
0307*00-23
VW Passat Variant 75-147 225/35R19 T88 A12 A14 A21
3C 75-147 235/35R19 A01 K1a K2b K46 K56 T87 T91 Car S04
e1*2001/116*
0307*00-23
VW Tiguan 81-155 225/45R19 A12 A14 A21
5N 81-155 235/45R19 KMV S05
e1*2001/116*0450*.., 81-155 245/40R19
e1*2007/46*0487*..
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen

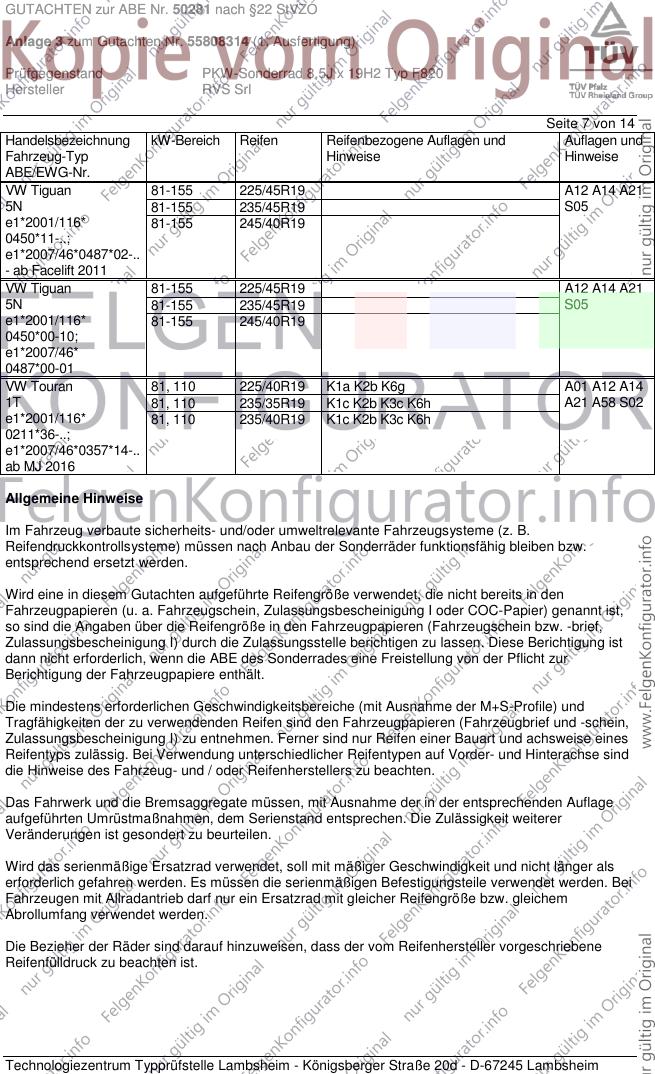

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 225/45R19 A12 A14 A21
5N 81-155 235/45R19 S05
e1*2001/116* 81-155 245/40R19
0450*11-..;
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/45R19 A12 A14 A21
5N 81-155 235/45R19 S05
e1*2001/116* 81-155 245/40R19
0450*00-10;
e1*2007/46*
0487*00-01
VW Touran 81, 110 225/40R19 K1a K2b K6g A01 A12 A14
1T 81, 110 235/35R19 K1c K2b K3c K6h A21 A58 S02
e1*2001/116* 81, 110 235/40R19 K1c K2b K3c K6h
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.

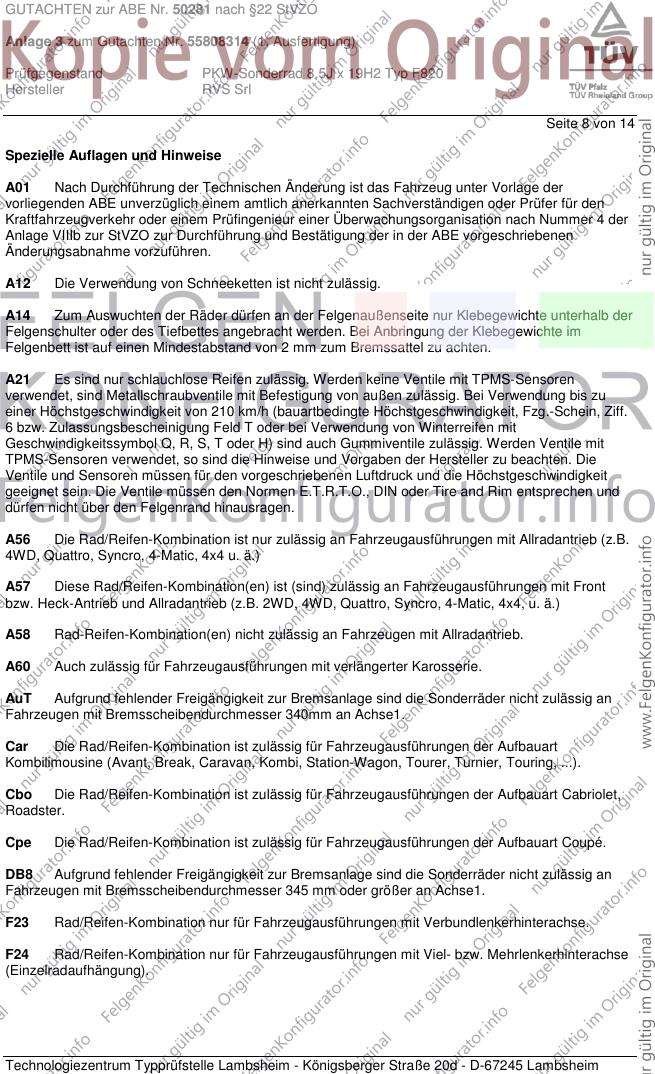

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 8 von 14
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).

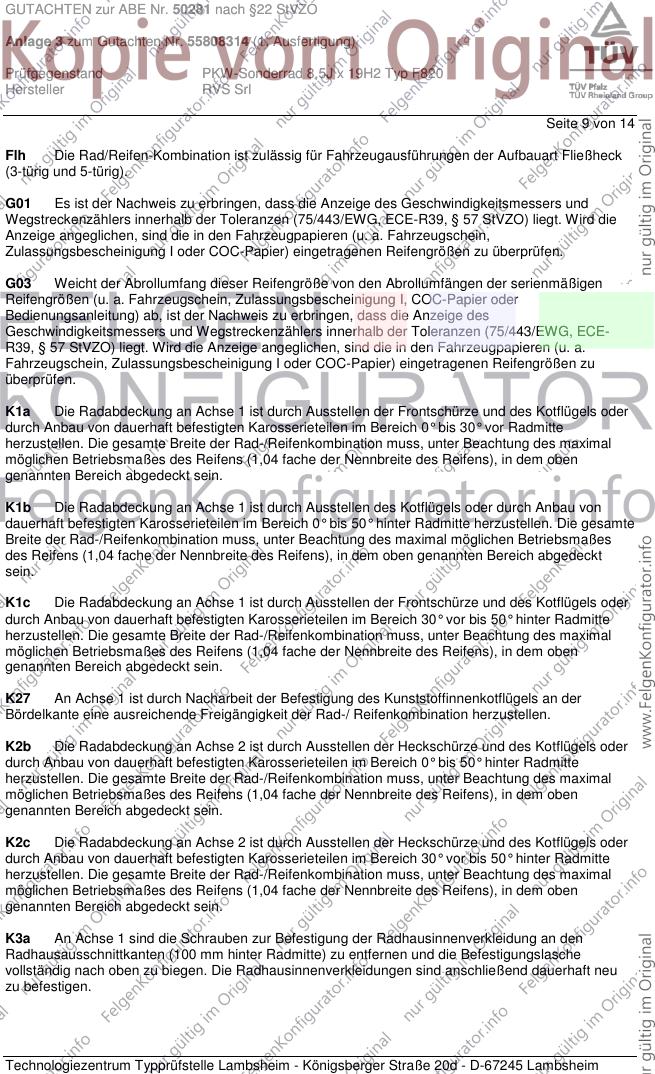

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 9 von 14
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.

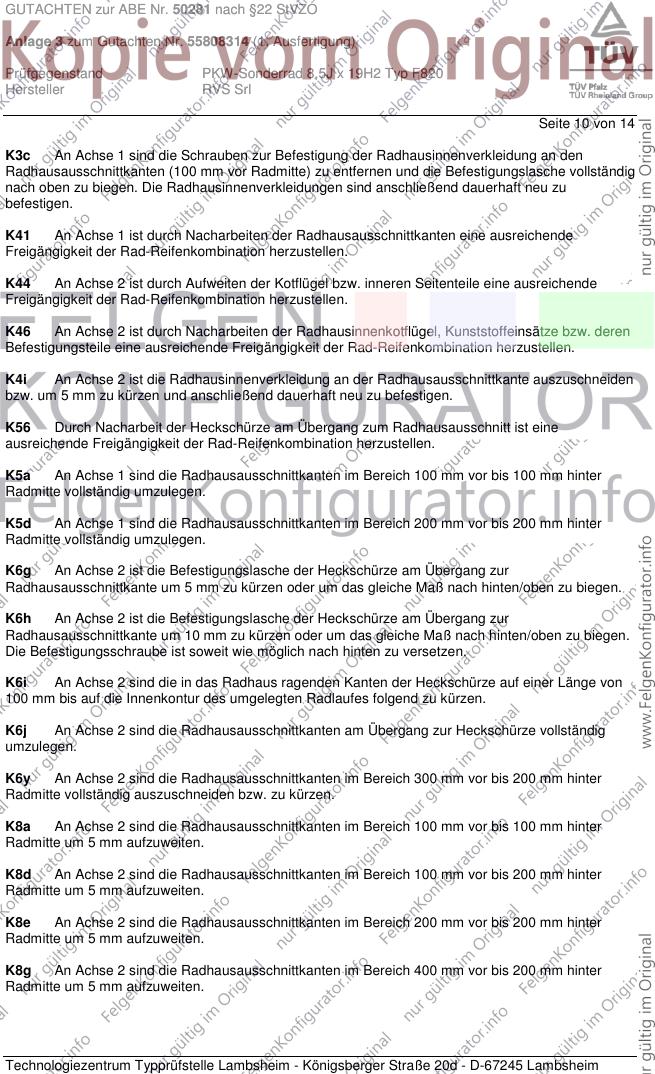

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl
Seite 10 von 14
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl

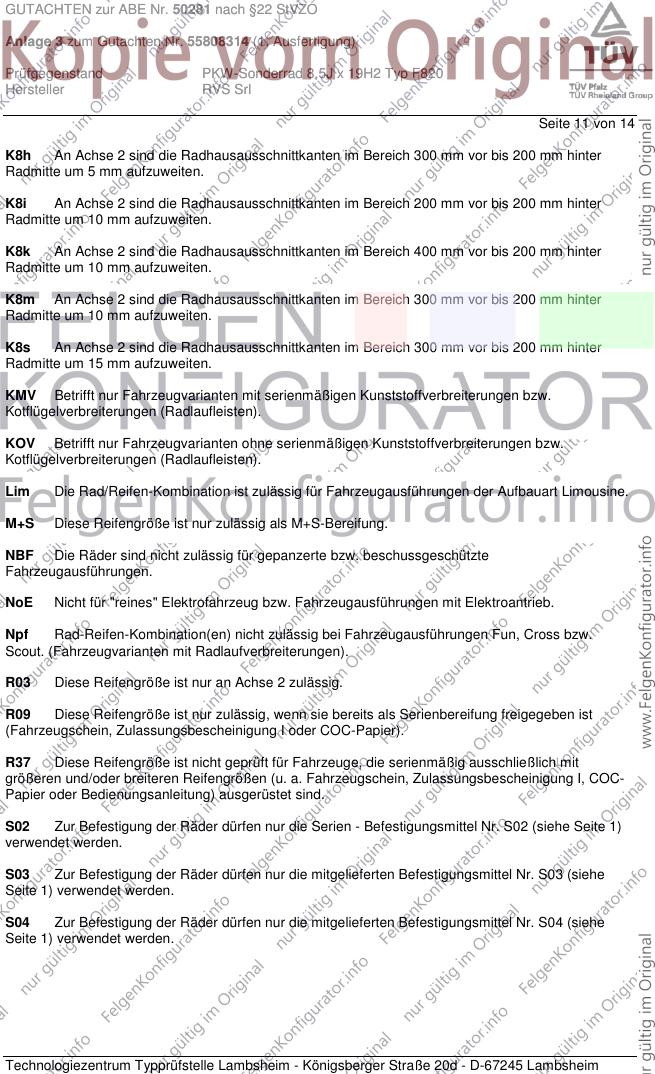

Seite 11 von 14
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die Serien - Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl

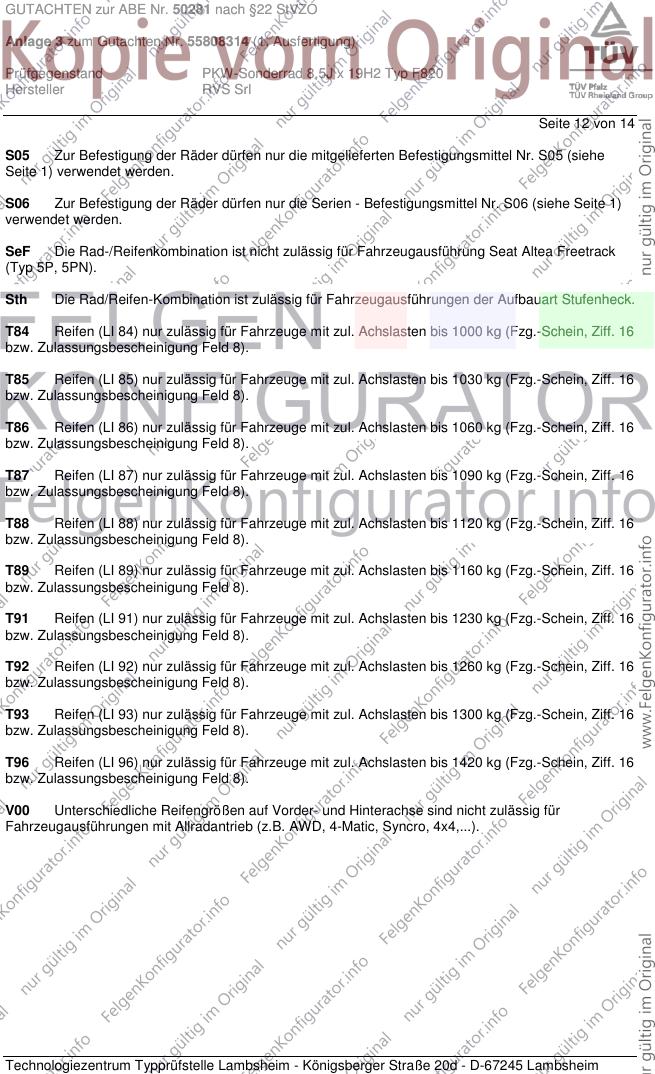

Seite 12 von 14
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die Serien - Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl

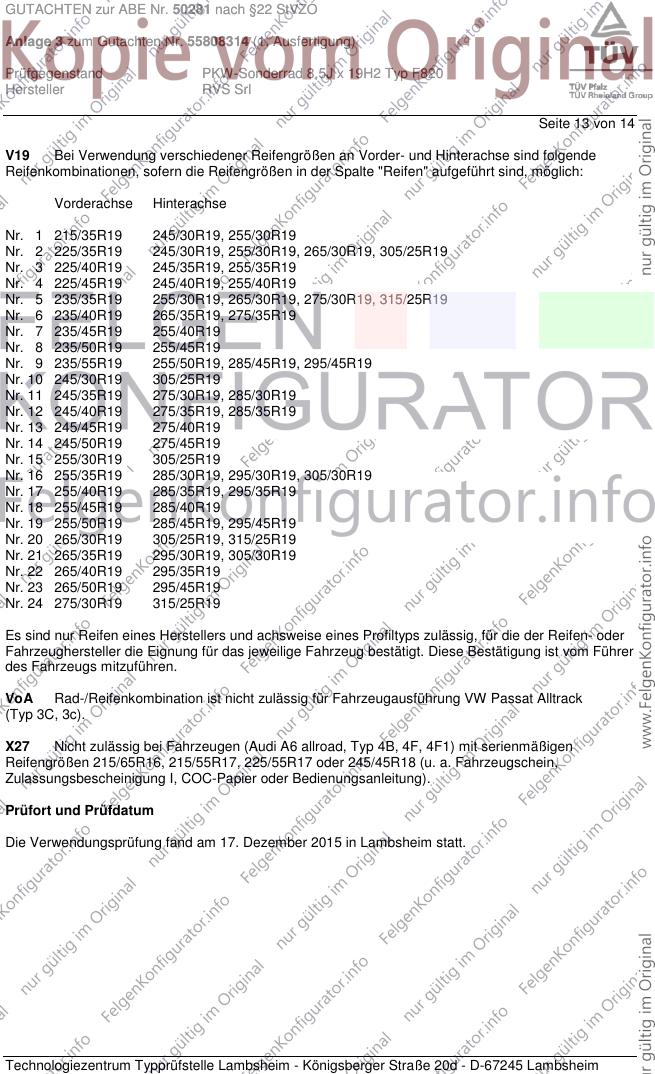

Seite 13 von 14
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. Dezember 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50281 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55808314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ F820
Hersteller RVS Srl

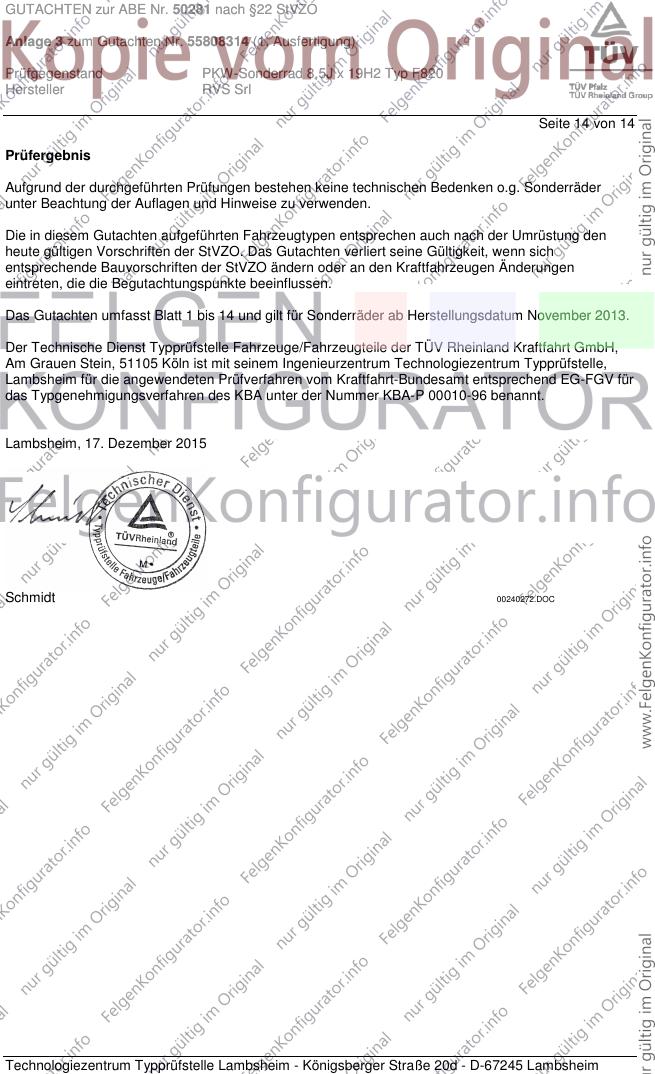

Seite 14 von 14
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. Dezember 2015
Schmidt 00240272.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
