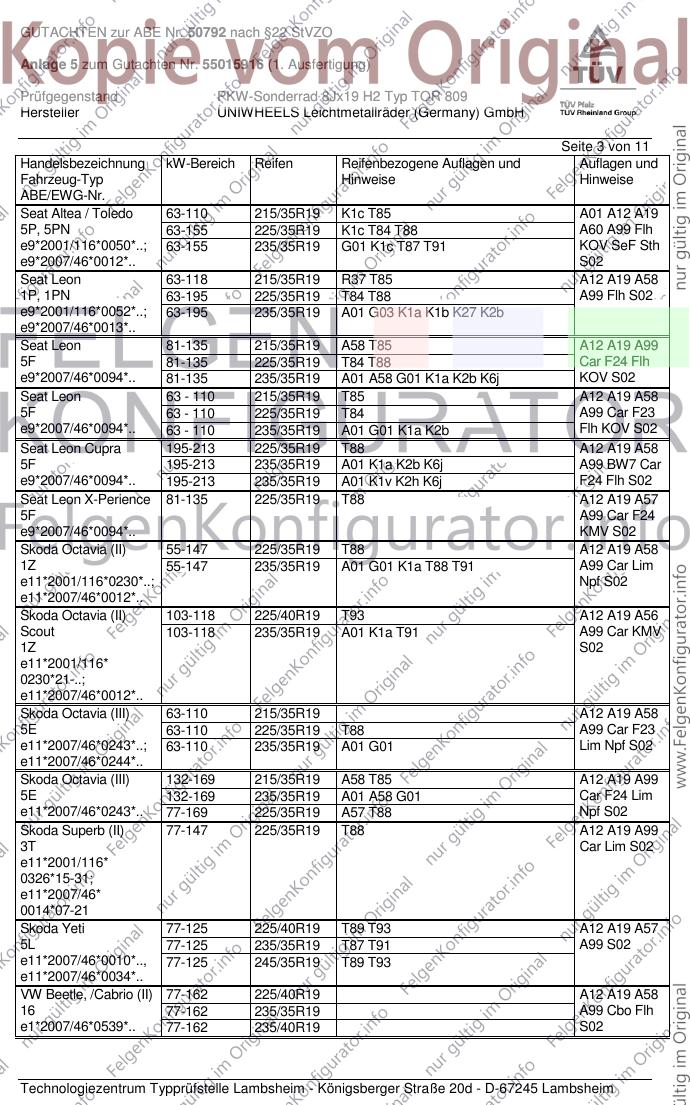

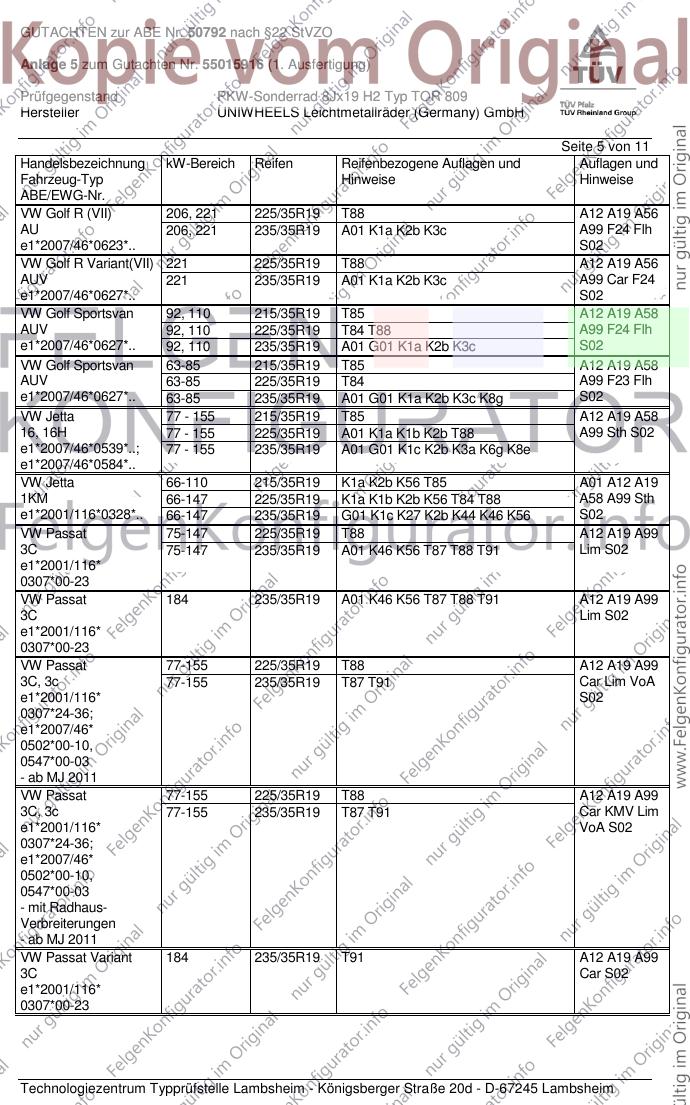

GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 11
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell Torino
Typ TOR 809
Radgröße 8Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 TOR 809 B7 / Z16 Ø70,0-57,1 5/112/57,1 48 735 2250
Kennzeichnungen
KBA-Nummer 50792
Herstellerzeichen rial Germany
Radtyp und Ausführung TOR 809 (s.o.)
Radgröße 8Jx19 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 215/35R19 T85 A12 A19 A57
8V 77-135 225/35R19 T88 A99 Cbo F24
e1*2007/46*0607*.. 77-135 235/35R19 A01 G03 Lim S02
- Limousine 77-135 235/35R19 R09
- Cabrio
Audi A3 Cabriolet 75-147 225/35R19 A01 K1a K56 T84 T88 A12 A19 A58
8P 75-147 235/35R19 A01 G01 K1c K56 T87 T88 A99 Cbo S02
e1*2001/116*0456*..
Audi A3, -/Sportback 184-195 225/35R19 K1a K56 T88 A01 A12 A19
8P, 8PA 184-195 235/35R19 G01 K1c K56 T88 A99 Flh S02
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 A01 K1a K56 T84 T88 A12 A19 A99
8P, 8PA, 8PB 66-147 235/35R19 A01 G01 K1c K56 T87 T88 Flh S02
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 R37 T85
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-132 215/35R19 T85 A12 A19 A57
8V 77-135 225/35R19 T84 T88 A99 F24 Flh
e1*2007/46*0607*.. 77-135 235/35R19 A01 G03 K1a K2b K3a K6g K8h S02
Audi A6 -/Avant 89-257 245/35R19 T93 A12 A19 A99
4F, 4F1 Car Lim NBF
e1*2001/116*0254*.., X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi RS3 Sportback 250 225/35R19 R03 T88 A12 A19 A56
8P 250 235/35R19 R02 T91 A99 AV9 Flh
e1*2007/46*0615*.. 250 235/35R19 A01 K4h R03 T91 S02
Audi S3 206-221 225/35R19 T88 A12 A19 A56
8V 206-221 235/35R19 A99 Cbo F24
e1*2007/46*0607*.. Lim S02
- Limousine
- Cabrio
Audi S3, -/Sportback 206-221 225/35R19 T88 A12 A19 A56
8V 206-221 235/35R19 A01 G03 K1a K2b K3a K6g K8h A99 F24 Flh
e1*2007/46*0607*.. S02
Audi TT 118-155 225/35R19 T84 T88 A12 A19 A57
8J 118-155 225/40R19 A99 Cbo Cpe
e1*2001/116* 118-155 235/35R19 S02
0369*00-16; 118-155 245/35R19
0374*00-01; 118-200 235/35R19 M+S
0375*00 118-200 245/35R19 M+S
Audi TT 132-169 225/35R19 A33 T84 T88 A19 A57 A99
8J 132-169 225/40R19 A33 Cbo Cpe S02
e1*2001/116* 132-169 235/35R19 A90
0369*17-.. 132-169 245/35R19 A12
ab MJ 2015 (8S)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A01 A12 A19
5P, 5PN 63-155 225/35R19 K1c T84 T88 A60 A99 Flh
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c T87 T91 KOV SeF Sth
e9*2007/46*0012*.. S02
Seat Leon 63-118 215/35R19 R37 T85 A12 A19 A58
1P, 1PN 63-195 225/35R19 T84 T88 A99 Flh S02
e9*2001/116*0052*..; 63-195 235/35R19 A01 G03 K1a K1b K27 K2b
e9*2007/46*0013*..
Seat Leon 81-135 215/35R19 A58 T85 A12 A19 A99
5F 81-135 225/35R19 T84 T88 Car F24 Flh
e9*2007/46*0094*.. 81-135 235/35R19 A01 A58 G01 K1a K2b K6j KOV S02
Seat Leon 63 - 110 215/35R19 T85 A12 A19 A58
5F 63 - 110 225/35R19 T84 A99 Car F23
e9*2007/46*0094*.. 63 - 110 235/35R19 A01 G01 K1a K2b Flh KOV S02
Seat Leon Cupra 195-213 225/35R19 T88 A12 A19 A58
5F 195-213 235/35R19 A01 K1a K2b K6j A99 BW7 Car
e9*2007/46*0094*.. 195-213 235/35R19 A01 K1v K2h K6j F24 Flh S02
Seat Leon X-Perience 81-135 225/35R19 T88 A12 A19 A57
5F A99 Car F24
e9*2007/46*0094*.. KMV S02
Skoda Octavia (II) 55-147 225/35R19 T88 A12 A19 A58
1Z 55-147 235/35R19 A01 G01 K1a T88 T91 A99 Car Lim
e11*2001/116*0230*..; Npf S02
e11*2007/46*0012*..
Skoda Octavia (II) 103-118 225/40R19 T93 A12 A19 A56
Scout 103-118 235/35R19 A01 K1a T91 A99 Car KMV
1Z S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/35R19 A12 A19 A58
5E 63-110 225/35R19 T88 A99 Car F23
e11*2007/46*0243*..; 63-110 235/35R19 A01 G01 Lim Npf S02
e11*2007/46*0244*..
Skoda Octavia (III) 132-169 215/35R19 A58 T85 A12 A19 A99
5E 132-169 235/35R19 A01 A58 G01 Car F24 Lim
e11*2007/46*0243*.. 77-169 225/35R19 A57 T88 Npf S02
Skoda Superb (II) 77-147 225/35R19 T88 A12 A19 A99
3T Car Lim S02
e11*2001/116*
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Yeti 77-125 225/40R19 T89 T93 A12 A19 A57
5L 77-125 235/35R19 T87 T91 A99 S02
e11*2007/46*0010*.., 77-125 245/35R19 T89 T93
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-162 225/40R19 A12 A19 A58
16 77-162 235/35R19 A99 Cbo Flh
e1*2007/46*0539*.. 77-162 235/40R19 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85 225/35R19 T88 A12 A19 A58
AU 85 235/35R19 A01 G01 K1a K2b K3c A99 F24 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 225/35R19 T88 A12 A19 A58
AU 85 235/35R19 A01 G01 K1a K2b K3c A99 F23 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW EOS 85-184 225/35R19 T84 T88 A12 A19 A58
1F 85-191 235/35R19 T87 T91 A99 Cbo S02
e1*2001/116*0349*..
- incl. Facelift 2011
VW Golf (V) 55-125 215/35R19 K1a K1b R37 T85 A01 A12 A19
1K 55-184 225/35R19 K1c T84 T88 A99 Flh S02
e1*2001/116* 55-184 235/35R19 G01 K1c T87 T91
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 K1a K2b K56 T85 A01 A12 A19
1KM 59-147 225/35R19 K1a K2b K56 T84 T88 A58 A99 Car
e1*2001/116* S02
0328*00-14
VW Golf (VI) 59-118 215/35R19 T85 A12 A19 A99
1K 59-173 225/35R19 A01 K1a K2b T84 T88 Cbo Flh S02
e1*2001/116 59-173 235/35R19 A01 G01 K1c K2b K3a K6g K8d T87
*0242*25-..; T91
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 T85 A12 A19 A99
1KM 59-118 225/35R19 K1a K2b K6g T84 T88 Car S02
e1*2001/116*0328*..;
e1*2007/46*0492*..
VW Golf (VII) /-Variant 63 - 169 215/35R19 T85 A12 A19 A57
AU, AUV 63 - 169 225/35R19 T84 T88 A99 Car F24
e1*2007/46*0623*.., 63 - 169 235/35R19 A01 G01 K1a K2b K3c Flh KOV NoE
e1*2007/46*0627*.. S02
VW Golf (VII) /-Variant 63 - 90 215/35R19 T85 A12 A19 A58
AU, AUV 63 - 90 225/35R19 T84 A99 Car F23
e1*2007/46*0623*.., 63 - 90 235/35R19 A01 G01 K1a K2b K3c Flh KOV NoE
e1*2007/46*0627*.. S02
VW Golf (VII) GTE 110 225/35R19 T88 A12 A19 A58
Hybrid 110 235/35R19 A01 G01 K1a K2b K3c A99 F24 Flh
AU S02
e1*2007/46*0623*11-..
VW Golf Plus 55-125 225/35R19 T84 T88 A12 A19 A58
1KP 55-125 235/35R19 A01 G01 K1a K1b K27 K2b K44 K56 A99 Flh S02
e1*2001/116*0304*..; T87 T91
e1*2007/46*0491*.. 55-85 215/35R19 T85
VW Golf R (VI) 188-199 225/35R19 T88 A12 A19 A99
1K 188-199 235/35R19 A01 K1c K2b K3a K6g K8d T87 T91 Cbo Flh S02
e1*2001/116
*0242*33-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf R (VII) 206, 221 225/35R19 T88 A12 A19 A56
AU 206, 221 235/35R19 A01 K1a K2b K3c A99 F24 Flh
e1*2007/46*0623*.. S02
VW Golf R Variant(VII) 221 225/35R19 T88 A12 A19 A56
AUV 221 235/35R19 A01 K1a K2b K3c A99 Car F24
e1*2007/46*0627*.. S02
VW Golf Sportsvan 92, 110 215/35R19 T85 A12 A19 A58
AUV 92, 110 225/35R19 T84 T88 A99 F24 Flh
e1*2007/46*0627*.. 92, 110 235/35R19 A01 G01 K1a K2b K3c S02
VW Golf Sportsvan 63-85 215/35R19 T85 A12 A19 A58
AUV 63-85 225/35R19 T84 A99 F23 Flh
e1*2007/46*0627*.. 63-85 235/35R19 A01 G01 K1a K2b K3c K8g S02
VW Jetta 77 - 155 215/35R19 T85 A12 A19 A58
16, 16H 77 - 155 225/35R19 A01 K1a K1b K2b T88 A99 Sth S02
e1*2007/46*0539*..; 77 - 155 235/35R19 A01 G01 K1c K2b K3a K6g K8e
e1*2007/46*0584*..
VW Jetta 66-110 215/35R19 K1a K2b K56 T85 A01 A12 A19
1KM 66-147 225/35R19 K1a K1b K2b K56 T84 T88 A58 A99 Sth
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2b K44 K46 K56 S02
VW Passat 75-147 225/35R19 T88 A12 A19 A99
3C 75-147 235/35R19 A01 K46 K56 T87 T88 T91 Lim S02
e1*2001/116*
0307*00-23
VW Passat 184 235/35R19 A01 K46 K56 T87 T88 T91 A12 A19 A99
3C Lim S02
e1*2001/116*
0307*00-23
VW Passat 77-155 225/35R19 T88 A12 A19 A99
3C, 3c 77-155 235/35R19 T87 T91 Car Lim VoA
e1*2001/116* S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 225/35R19 T88 A12 A19 A99
3C, 3c 77-155 235/35R19 T87 T91 Car KMV Lim
e1*2001/116* VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 184 235/35R19 T91 A12 A19 A99
3C Car S02
e1*2001/116*
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 225/35R19 T88 A12 A19 A99
3C 75-147 235/35R19 T87 T88 T91 Car S02
e1*2001/116*
0307*00-23
VW Touran (II) 81, 110 225/40R19 K1a A01 A12 A19
1T 81, 110 235/35R19 K1a K2b K6g A58 A99 S02
e1*2001/116* 81, 110 235/40R19 K1a K2b K6g
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 7 von 11
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 8 von 11
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

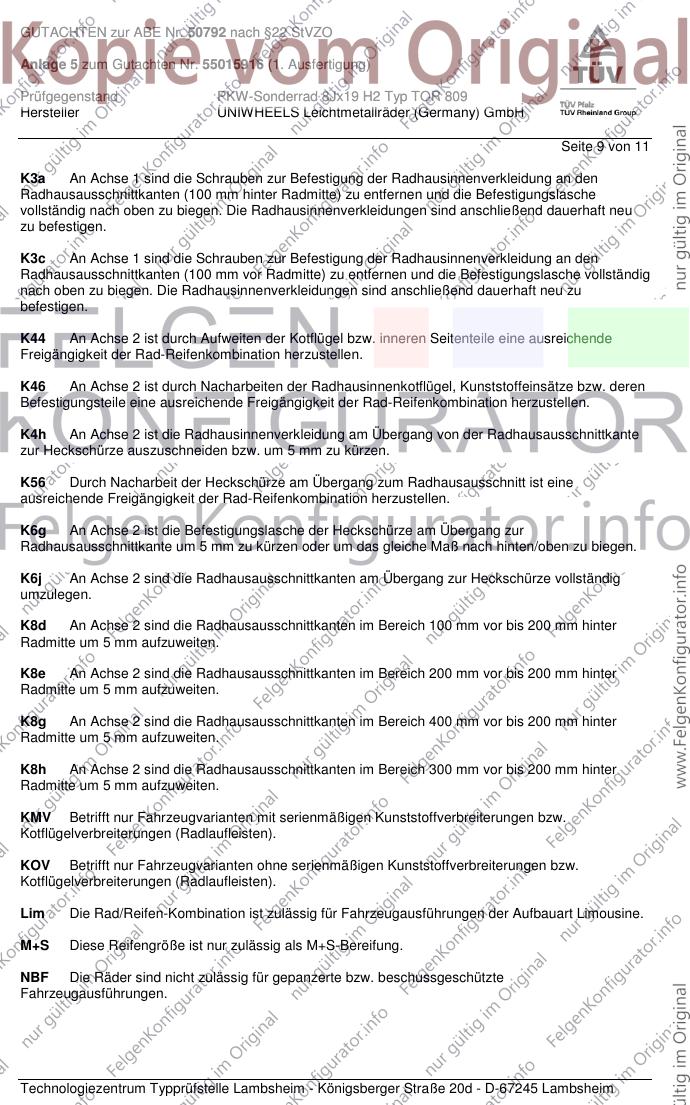

Seite 9 von 11
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

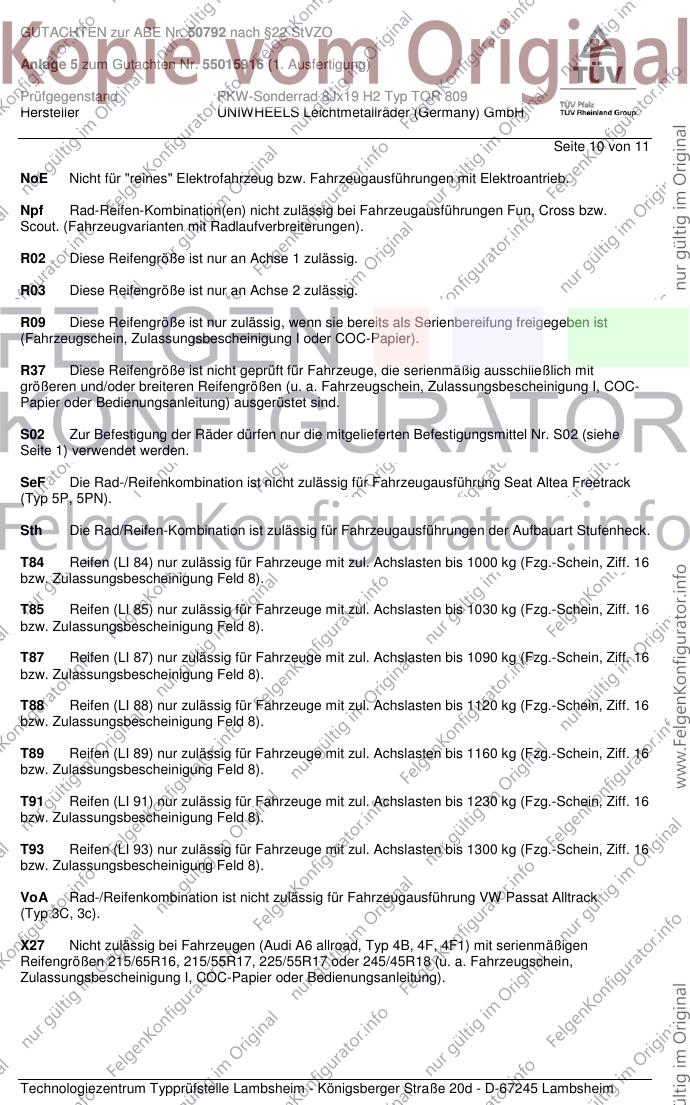

Seite 10 von 11
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. März 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. März 2016
Blauth 00246598.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Bad Dürkheim, 20.06.2016
Pflegehinweise
für RIAL Leichtmetallfelgen
Herzlichen Glückwunsch zum Kauf Ihrer RIAL Leichtmetallfelgen! Damit Sie lange Freude daran haben,
beachten Sie bitte die folgenden Pflegehinweise. Einflüsse wie Bremsstaub, Schmutz, Feuchtigkeit, Salz und
Steine lassen sich nicht vermeiden, aber ihre Auswirkung auf die Felgen lässt sich durch sorgfältige Pflege
beseitigen oder minimieren.
REINIGUNGSINTERVALLE
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen. Deshalb empfehlen wir Reinigungs-
intervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und innen gründlich von allen Verschmutzungen befreit werden.
In der Winterzeit sollten die Felgen einmal pro Woche gereinigt werden. Kleine Lackschäden sind unbedingt sofort mit Klarlack auszu-
bessern, um eine unterwandernde Korrosion zu vermeiden.
REINIGUNGSMITTEL
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für Felgenreiniger entscheiden, beachten
Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit. Verzichten Sie auf säure-, laugen- oder alkoholhaltige Reini-
gungsmittel, da diese den Lack und eventuell auch das Bremssystem in Mitleidenschaft ziehen können.
REINIGUNGSTIPPS
• Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
• Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
• Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer Reinigung von Leichtmetallfelgen
fehl am Platz
• Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen maximale Einwirkzeit
• Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
• Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
• Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
• Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch hier sind unbedingt die
Herstellerangaben zu beachten.
• Autowaschanlagen mit härteren Bürsten sollten Sie meiden
Die Nichtbeachtung dieser Pflegehinweise führt nicht zum generellen Verlust der Garantieansprüche, kann
aber zu Beschädigungen der Leichtmetallfelgen führen, die nach den vorstehenden Garantiebedingungen
nicht unter die Garantie fallen.
GARANTIEAUSFALL BEI DER SO GENANNTEN „OPTISCHEN RADAUFBEREITUNG“!
Einige Werkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen damit Schäden am Rad zu reparieren. Dieser
Vorgang ist ein schwerer Eingriff in die Beschaffenheit und Festigkeit einer Felge, z.B. durch spanende Verfahren oder starke Erhitzung,
und führt deshalb zum Erlöschen der Garantie! Aus Sicherheitsgründen raten wir dringend von der optischen Radaufbereitung ab.
UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Str. 10
67098 Bad Dürkheim
Germany
Verkauf
Tel.: +49 6322 9899 - 6000
Fax: +49 6322 9899 - 6001 www.rial.de
