GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 19
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B33
Typ B33-807
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
D3 B33-807 D3 / BA25 Ø66,6-Ø57,1 5/112/57,1 35 750 2150
Kennzeichnungen
KBA-Nummer 49234
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B33-807 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 140 28
S04 Schraube M14x1,5 Kegel 60° 140 33
S05 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 19
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 215/45R17 K1a K2b A01 A12 A14
8V 77-135 225/45R17 K1a K2b A18 A57 Cbo
e1*2007/46*0607*.. 77-135 235/40R17 K1a K1b K2b K6g K8h F24 Lim M01
- Limousine 77-135 235/45R17 K1a K1b K2b K6g K8h V00 V17 S02
- Cabrio 77-135 245/40R17 K1a K1b K2b K6g K8h
Audi A3 Cabriolet 75-147 205/50R17 K1c K2b K46 K56 R37 R70 A01 A12 A14
8P 75-147 215/45R17 K1c K2b K46 K56 R37 T87 T88 A18 A58 Cbo
e1*2001/116*0456*.. 75-147 225/45R17 K1c K2b K46 K56 DB8 M01 V17
75-147 235/45R17 K1c K2b K41 K44 K46 K56 S02
75-147 245/40R17 K2b K44 K46 K56 R03
Audi A3, -/Sportback 66-147 205/50R17 K1c K2b K46 K56 R37 R70 A01 A12 A14
8P, 8PA, 8PB 66-147 215/45R17 K1c K2b K46 K56 R37 T87 T88 A18 DB8 Flh
e1*2001/116*0217*..; 66-147 225/45R17 K1c K2b K46 K56 M01 V17 S02
e1*2001/116*0241*..; 66-147 235/45R17 K1c K2b K41 K44 K46 K56
e1*2001/116*0418*..; 66-147 245/40R17 K2b K44 K46 K56 R03
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 K1c K2b K3a K4i K5d K6g K8h R70 A01 A12 A14
8V 77-135 215/45R17 K1c K2b K3a K4i K5d K6g K8h A18 A57 F24
e1*2007/46*0607*.. 77-135 225/45R17 K1c K2b K3a K4i K5d K6g K8h Flh M01 V00
77-135 235/40R17 K1c K2b K3a K4i K5d K6h K8m V17 S02
77-135 235/45R17 K1c K2b K3a K4i K5d K6h K8m
77-135 245/40R17 K2c K4i K6h K8s R03
Audi A4 74-140 205/50R17 R37 R70 T89 T93 A12 A14 A18
8E 74-188 205/50R17 M+S R70 T89 T93 Car Lim M01
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 V17 S02
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91
74-188 235/45R17 A01 K1c K2b K44 K46
74-188 245/40R17 A01 K1c K2b K44 K46
Audi A4 55-142 235/45R17 G01 K2b K41 K43 K44 K46 K56 A01 A12 A14
B5 55-142 245/35R17 K2c K41 K43 K44 K46 K56 T87 A18 Au7 Car
e1*93/81*0013*.. , 55-169 205/50R17 K2b K44 K46 K56 R70 K1c Lim M01
e1*98/14*0013*.. 55-169 215/45R17 K46 T87 T88 T91 V17 S02
55-169 225/45R17 K2b K41 K46 K56
55-169 235/40R17 K2b K41 K43 K44 K46 K56
55-169 245/40R17 K2c K44 K46 K56 R03
Audi A4 162 205/50R17 M+S R70 T89 T93 A12 A14 A18
QB6 162 215/45R17 R37 T88 T91 Car Cbo Lim
e1*2001/116*0243*.. 162 225/45R17 T90 T91 M01 V17 S02
162 235/45R17 A01 K1c K2b K44 K46
162 245/40R17 A01 K1c K2b K44 K46
Audi A4 Cabriolet 96-147 205/50R17 R37 R70 T89 T93 A12 A14 A18
8H 96-188 205/50R17 M+S R70 T89 T93 Cbo M01 V17
e1*98/14*0177*.., 96-188 215/45R17 R37 T87 T88 T91 S02
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93
96-188 235/45R17 A01 K1c K2b K44 K46
96-188 245/40R17 A01 K1c K2b K44 K46 T91 T95
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 19
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 162-184 205/50R17 M+S R70 T89 T93 A12 A14 A18
4B 81-142 205/50R17 R70 T89 T93 Au9 Car Lim
e1*96/27, 98/14, 81-184 215/45R17 A01 K1c T87 T88 T91 M01 V17 X27
2001/116*0051*.. 81-184 225/45R17 A01 K1c K46 T90 T91 T93 S02
81-184 235/40R17 A01 K1c K46 T90 T94
81-184 235/45R17 A01 G40 K1c K46
81-184 245/40R17 A01 K1c K2b K41 K45 K46 T91 T93
Audi A6 -/Avant 89-257 225/50R17 T93 A12 A14 A18
4F, 4F1 89-257 235/45R17 T93 Car Lim M01
e1*2001/116*0254*.., 89-257 245/45R17 A01 K1b K2b NBF V17
e1*2001/116*0276*..; 89-257 255/45R17 A01 K1a K1b K2b K44 K46 K56 W16 X27 S02
e13*2007/46*1080*..
Audi A6 Allroad 120-188 215/55R17 A33 M+S R70 A14 A18 M01
4F, 4F1 120-188 225/55R17 A01 A12 K42 K46 W16 X28 S02
e1*2001/116*0254*..; 120-188 235/50R17 A01 A12 K42 K46
e13*2007/46*1080*.. 120-188 245/50R17 A01 A12 K1a K1b K2b K41 K42 K44
K46
120-188 255/45R17 A01 A12 K42 K46
Audi A8 154-171 235/55R17 K1a A01 A12 A14
4E 154-171 245/50R17 K1c K2b A18 B03 B60
e1*2001/116*0198*.., 154-171 245/55R17 G01 K1c K2b K41 BM7 Lim M01
e1*2001/116*0246*.. NBF S02
Audi A8 110-250 225/55R17 K46 R35 A01 A12 A14
D2 110-250 235/50R17 K1a K2b K41 K45 K46 A18 A8b B03
G850, 110-250 245/45R17 K1a K2b K46 T89 T95 B23 M01 NBF
e1*93/81*0005*..; 110-250 245/50R17 K1c K2b K41 K45 K46 V17 S02
e1*98/14*0005*.. 110-250 255/45R17 K1a K2b K41 K45 K46 T92 T97
Audi Q3 88-162 215/60R17 A33 R70 A14 A18 A57
8U, 8U1 88-162 225/50R17 A12 M01 V00 V17
e1*2007/46*0591*..; 88-162 225/55R17 A12 S04
e13*2007/46*1163*.. 88-162 235/50R17 A01 A12 K1a K2b
88-162 235/55R17 A01 A12 K1a K2b
88-162 245/50R17 A01 A12 K1a K2b
88-162 255/45R17 A01 A12 K1a K2b
Audi Q3 88-162 215/60R17 A33 R70 A14 A18 A57
8U, 8U1 88-162 225/50R17 A12 KMV M01
e1*2007/46*0591*..; 88-162 225/55R17 A12 V00 V17 S04
e13*2007/46*1163*.. 88-162 235/50R17 A12
- mit Radhaus- 88-162 235/55R17 A12
Verbreiterungen 88-162 245/50R17 A12
88-162 255/45R17 A12
Audi TT 118-155 225/50R17 K1c K2b K44 K46 K56 A01 A12 A14
8J 118-155 235/45R17 K1a K46 K56 A18 A57 AuT
e1*2001/116* 118-155 245/45R17 K1c K2b K44 K46 K56 Cbo Cpe M01
0369*00-16; 118-155 255/45R17 K1c K2b K41 K44 K46 K56 S02
0374*00-01; 118-200 225/50R17 K1c K2b K44 K46 K56 M+S
0375*00 118-200 235/45R17 K1a K46 K56 M+S
118-200 245/45R17 K1c K2b K44 K46 K56 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 19
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 132-169 225/50R17 K1a K2b K6g K8c A01 A12 A14
8J 132-169 235/45R17 K6g A18 A57 Cbo
e1*2001/116*0369*17-.. 132-169 245/45R17 K1a K2b K6g K8c Cpe M01 V00
ab MJ 2015 (8S) 132-169 255/45R17 K1c K2b K5d K6h K6i K8c V17 S02
Seat Alhambra 85-162 225/50R17 K2b T94 T98 A01 A12 A14
7N 85-162 235/45R17 K2b T93 T94 T97 A18 A57 M01
e1*2007/46*0402*..; 85-162 235/50R17 K1a K2c S03
e1*2007/46*0435*.. 85-162 245/45R17 K2b T95 T99
- incl- Facelift 2015 85-162 255/45R17 K1a K2c
Seat Altea / Toledo 63-155 205/50R17 K41 K44 K46 K56 R70 T89 T93 A01 A12 A14
5P, 5PN 63-155 215/45R17 K46 K56 T87 T88 T91 A18 A60 Flh
e9*2001/116*0050*..; 63-155 225/45R17 K41 K44 K46 K56 K1c K2b KOV
e9*2007/46*0012*.. M01 SeF Sth
V17 S02
Seat Exeo / Exeo ST 75-155 205/50R17 A01 K1a K1b R37 R70 A12 A14 A18
3R, 3RN 75-155 215/45R17 R37 T87 T88 T91 A58 Car Lim
e9*2001/116*0072*.., 75-155 225/45R17 A01 K1a K1b M01 V17 S02
e9*2007/46*0011*.. 75-155 235/40R17 A01 K1a K1b
75-155 235/45R17 A01 K1a K1b
75-155 245/40R17 A01 K1c K2b K3b K6g K8b
Seat Leon 63-155 205/50R17 K27 K41 K44 K46 R37 R70 A01 A12 A14
1P, 1PN 63-155 215/45R17 K27 K41 K46 R37 A18 A58 DB8
e9*2001/116*0052*..; 63-155 225/45R17 K27 K41 K44 K46 Flh K1a K1b
e9*2007/46*0013*.. K2b M01 V17
S02
Seat Leon 81-135 205/50R17 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A14
5F R70 A18 Car F24
e9*2007/46*0094*.. 81-135 215/45R17 K1a K1b K2b K3c K6g K6i K6j K8g Flh KOV M01
81-135 225/45R17 K1a K1b K2b K3c K6g K6i K6j K8g V00 V17 S02
81-135 235/40R17 K1c K2b K5d K5i K6g K6j K8k
81-135 235/45R17 K1c K2b K5d K5i K6g K6j K8k
81-135 245/40R17 K2c K6h K6i K6j K8t R03
Seat Leon 63-110 205/50R17 K1a K1b K2b K3c K6j K8g R70 A01 A12 A14
5F 63-110 215/45R17 K1a K1b K2b K3c K6j K8g A18 A58 Car
e9*2007/46*0094*.. 63-110 225/45R17 K1a K1b K2b K3c K6j K8g F23 Flh KOV
63-110 235/40R17 K1c K2b K3c K5d K5i K6g K6j K8k M01 V17 S02
63-110 235/45R17 K1c K2b K3c K5d K5i K6g K6j K8k
63-110 245/40R17 K2c K6h K6j K8t R03
Seat Leon X-Perience 4drive 81-135 205/50R17 K1a K3c K5b K6g K6i K6j K6y K8h A01 A12 A14
5F R70 A18 A57 Car
e9*2007/46*0094*.. 81-135 205/55R17 K1a K3c K5b K6g K6i K6j K6y K8h F24 KMV M01
R70 S02
81-135 225/45R17 K1a K3c K5b K6g K6i K6j K6y K8h
81-135 225/50R17 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8m
81-135 235/45R17 K1a K2b K3c K3f K5b K6h K6i K6j
K6y K8m
81-135 245/45R17 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 19
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 55-118 205/50R17 K2b K41 K45 K46 K56 R37 R70 A01 A12 A14
1Z 55-118 215/45R17 R37 T88 T91 A18 Car K1c
e11*2001/116*0230*..; 55-147 205/50R17 K2b K41 K45 K46 K56 M+S R70 Lim M01 Npf
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91 V17 S02
55-147 225/45R17 K27 K2b K41 K45 K46 K56
55-147 235/40R17 K2b K41 K44 K45 K46 K56 T90
55-147 245/40R17 K2b K44 K46 K56 R03
Skoda Octavia (II) Scout 103-118 225/50R17 K1c K2b K44 K46 K56 A01 A12 A14
1Z 103-118 235/45R17 K1c K2b K44 K46 K56 A18 A56 Car
e11*2001/116*0230*21-..; 103-118 245/45R17 K1c K2b K44 K46 K56 KMV M01 S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 K1a K1b K2b K8g R70 A01 A12 A14
5E 63-110 215/45R17 K1a K1b K2b A18 A58 Car
e11*2007/46*0243*..; 63-110 225/45R17 K1a K1b K2b K8g F23 Lim M01
e11*2007/46*0244*.. 63-110 235/40R17 K1c K2b K8k Npf V17 S02
63-110 235/45R17 K1c K2b K8k
63-110 245/40R17 K1c K2b K8k
Skoda Octavia (III) 77-132 205/50R17 K1a K1b K2b R70 A01 A12 A14
5E 77-132 215/45R17 K1a K1b K2b A18 A57 AuT
e11*2007/46*0243*.. 77-132 225/45R17 K1a K1b K2b Car F24 Lim
77-132 235/40R17 K1c K2b K6g K8e M01 Npf V00
77-132 235/45R17 K1c K2b K6g K8e V17 S02
77-132 245/40R17 K1c K2b K6g K8e
Skoda Octavia Scout (III) 110-135 205/50R17 M+S R70 A12 A14 A18
5E 110-135 205/55R17 M+S R70 A56 Car F24
e11*2007/46*0243*.. 110-135 225/45R17 M+S M01 S02
110-135 225/50R17 A01 K1a K1b
110-135 235/45R17
110-135 245/45R17 A01 K1a K1b
110-135 255/45R17 A01 K1c K4i K6g K6w K8e K9v
Skoda Superb (I) 74-142 205/50R17 R37 R70 T89 T93 A12 A14 A18
3U 74-142 215/45R17 R37 T87 T88 T91 A58 Lim M01
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 V17 S02
74-142 235/40R17 A01 K1c K2b K45 T90 T94
74-142 245/40R17 A01 K2b K46 R03
Skoda Superb (II) 77-147 205/50R17 K1a K1b K27 K2b R70 T93 A01 A12 A14
3T 77-191 205/50R17 K1a K1b K27 K2b M+S R70 T93 A18 Car DB8
e11*2001/116*0326*00-31; 77-191 225/45R17 K1a K1b K27 K2b T94 K56 Lim M01
e11*2007/46*0014*00-21 77-191 235/45R17 K1c K27 K2b K41 K44 K46 V17 S02
77-191 245/40R17 K1c K27 K2c K41 K44 K46 T95
Skoda Superb (III) 88-162 215/55R17 R70 A12 A14 A18
3T 88-162 225/50R17 A01 K1b K2b K4i K6g K6i K8e A57 AuT Car
e11*2001/116*0326*32-..; 88-162 235/50R17 A01 K1c K2b K4i K6g K6i K8e Lim M01 V00
e11*2007/46*0014*22-.. 88-162 245/45R17 A01 K1b K2b K4i K6g K6i K8e V17 S03
88-162 255/45R17 A01 K1c K2b K3d K3f K4i K5d K6h
K6i K8m
Skoda Yeti 77-125 225/45R17 K1a K1b K2b T90 T91 T93 A01 A12 A14
5L 77-125 225/50R17 K1c K2a K2b A18 A57 M01
e11*2007/46*0010*.., 77-125 235/45R17 K1c K2b S02
e11*2007/46*0034*.. 77-125 245/45R17 K1c K2a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 19
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, /Cabrio (II) 77-162 215/55R17 K1c K2b K3a K3c R70 A01 A12 A14
16 77-162 225/50R17 K1c K2a K2b K3a K3c K5c A18 A58 Cbo
e1*2007/46*0539*.. 77-162 235/45R17 K1c K2b K3a K3c Flh M01 V17
77-162 235/50R17 K1c K2c K3a K3c K4v K5c K6d S02
77-162 245/45R17 K1c K2a K2b K3a K3c K5c
77-162 255/45R17 K1c K2c K3a K3c K4v K5c K6d
VW Bus (T4) 50-103 225/55R17 G01 K1c K2c K41 K42 K44 T01 T97 A01 A12 A14
7DB 150 A18 K34 M01
e1*96/79*0067*.., 50-103 235/45R17 K1c K2b K41 K42 K44 R70 T94 T97 V17 S05
e1*98/14*0067*.. 150
50-103 235/50R17 K1c K2c K41 K42 K44 T00 T96 150
50-103 245/45R17 K1c K2c K41 K42 K44 T95 T99 150
50-103 255/45R17 K1c K2c K41 K42 K44 T02 T98 150
VW Bus (T4) 65-150 225/55R17 G67 T01 T97 150 A01 A12 A14
7DZ 65-150 235/45R17 T97 150 A18 K34 K41
e1*97/27*0095*.., 65-150 235/50R17 K1c K2b K42 K44 T00 T96 150 M01 V17 S05
e1*98/14*0095*.. 65-150 245/45R17 K1c K2b K42 K44 T95 T99 150
65-150 255/45R17 K2b K42 K44 R03 T02 T98 150
VW Bus (T4), Transporter 44-81 225/55R17 G01 K1a K41 T01 T97 150 A01 A12 A14
70X0.., 70X1.. 44-81 235/45R17 K1a R70 T93 T94 T97 150 A18 K34 K42
F514, 519, 521, 576, 44-81 235/50R17 K1a K41 T00 T96 150 M01 S05
F657, G206,213-214, 44-81 245/45R17 K1c K2b T95 T99 150
G284, 340, 461-462
VW Bus (T4), Transporter 50-103 225/55R17 G01 K41 K44 T01 T97 150 A01 A12 A14
70X02.., 70X12.. 50-103 235/45R17 K41 K44 R70 T93 T94 T97 150 A18 K1c K2c
H297-300, 304, 306, 50-103 235/50R17 K41 K44 T00 T96 150 K34 K42 M01
H322-327 50-103 245/45R17 K41 K44 T95 T99 150 V17 S05
50-103 255/45R17 K41 K44 T02 T98 150
VW Bus (T4), Transporter 50-103 225/55R17 G01 K1c K2c K41 K42 K44 T01 T97 A01 A12 A14
7DW, 7DWA 150 A18 K34 M01
e1*96/79, 98/14* 50-103 235/45R17 K1c K2b K41 K42 K44 R70 T97 150 V17 S05
0066,0120*.. 50-103 235/50R17 K1c K2c K41 K42 K44 T00 150
50-103 245/45R17 K1c K2c K41 K42 K44 T99 150
50-103 255/45R17 K1c K2c K41 K42 K44 T02 T98 150
VW Caddy (III) Maxi 62-125 205/50R17 K1c K2c R70 T89 T93 A01 A12 A14
2K, 2KN 62-125 215/45R17 K1c K2c T87 T91 A18 A57 A67
e1*2001/116*0252*00-41; 62-125 225/45R17 K1c K2c T91 T94 K34 M01 S02
e1*2007/46*0217*00-19;
L320
- incl. MJ 2011
VW Cross Touran 75-130 215/50R17 K1c R02 R70 A01 A12 A14
1T, 1t 75-130 215/50R17 M+S R03 R70 A18 KMV
e1*2001/116*0211*00-35; 75-130 225/45R17 K1a M+S M01 V17 S02
e1*2007/46*0357*00-13; 75-130 235/45R17 K1c
e1*2007/46*0506*.. 75-130 245/45R17 K1c K2b K30
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 19
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 205/50R17 K1a K1b K2b K45 K56 R37 R70 A01 A12 A14
1F 85-184 215/45R17 K1a K2b K56 R37 T87 T88 A18 A58 Cbo
e1*2001/116*0349*.. 85-184 225/45R17 K1a K1b K2b K44 K56 DB8 K46 M01
- incl. Facelift 2011 85-184 245/40R17 K2c K44 K56 R03 V17 S02
85-184 205/50R17 K1a K1b K2b K44 K56 M+S R70
85-184 215/45R17 K1a K2b K56 M+S T87 T88
85-184 225/45R17 K1a K1b K2b K44 K56 M+S
85-184 235/45R17 K1c K2a K2b K44 K56
VW Golf (V) 55-169 205/50R17 K41 K44 K46 K56 R37 R70 A01 A12 A14
1K 55-169 215/45R17 K46 K56 R37 T87 T88 A18 DB8 Flh
e1*2001/116*0242*00-24 55-173 225/45R17 K41 K44 K46 K56 K1c K2b M01
V17 S02
VW Golf (V) Variant 59-147 205/50R17 K27 K41 K43 K44 K46 K56 R70 A01 A12 A14
1KM 59-147 215/45R17 K27 K41 K44 K46 K56 A18 A58 Car
e1*2001/116*0328*00-14 59-147 225/45R17 K27 K41 K43 K44 K46 K56 K1c K2c M01
V17 S02
VW Golf (VI) 59-173 205/50R17 K1c K2c K3a K6h K8i R70 A01 A12 A14
1K 59-173 215/45R17 K1c K2c K3a K6h K8i T87 T91 A18 Cbo DB8
e1*2001/116*0242*25-..; 59-173 225/45R17 K1c K2c K3a K6h K8i Flh M01 V17
e1*2007/46*0490*.. 59-173 235/40R17 K1c K2c K3a K6h K8r S02
- Fließheck/Cabrio 59-173 235/45R17 K1c K2c K3a K6h K8r
VW Golf (VI) Variant 59-118 205/50R17 K1c K2b K3a K6h K8i R70 A01 A12 A14
1KM 59-118 215/45R17 K1c K2b K3a K6h K8i T87 T88 A18 Car M01
e1*2001/116*0328*..; 59-118 225/45R17 K1c K2b K3a K6h K8i V17 S02
e1*2007/46*0492*.. 59-118 235/40R17 K1c K2c K3a K6h K8r
59-118 235/45R17 K1c K2c K3a K6h K8r
VW Golf (VII) /-Variant 63-162 205/50R17 K1c K2b K3c K5a K6g R70 A01 A12 A14
AU, AUV 63-162 215/45R17 K1c K2b K3c K5a K6g A18 A57 AuT
e1*2007/46*0623*.., 63-162 225/45R17 K1c K2b K3c K5a K6g Car F24 Flh
e1*2007/46*0627*.. 63-162 235/40R17 K1c K2b K3c K5d K6g K6i K8a KOV M01
63-162 235/45R17 K1c K2b K3c K5d K6g K6i K8a NoE V00 V17
63-162 245/40R17 K2c K6h K6i K8m R03 S02
VW Golf (VII) /-Variant 63-90 205/50R17 K1c K2b K3c K5a K8g R70 A01 A12 A14
AU, AUV 63-90 215/45R17 K1c K2b K3c K5a K8g A18 A58 AuT
e1*2007/46*0623*.., 63-90 225/45R17 K1c K2b K3c K5a K8g Car F23 Flh
e1*2007/46*0627*.. 63-90 235/40R17 K1c K2b K3c K5d K8k KOV M01
63-90 235/45R17 K1c K2b K3c K5d K8k NoE V17 S02
63-90 245/40R17 K2c K6g K8t R03
VW Golf Alltrack (VII) 81-135 205/50R17 K1a K3b K6g K6i K6w K8e R70 A01 A12 A14
AUV 81-135 205/55R17 K1a K3b K6g K6i K6w K8e R70 A18 A56 Car
e1*2007/46*0627*.. 81-135 225/45R17 K1a K3b K6g K6i K6w K8e F24 KMV M01
81-135 225/50R17 K1c K2b K3b K6h K6i K6x K8m S02
81-135 235/45R17 K1c K3b K6h K6i K6x K8m
81-135 245/45R17 K1c K2b K3b K6h K6i K6x K8m
VW Golf Plus 55-125 205/50R17 K1c K27 K2c K41 R70 A01 A12 A14
1KP 55-125 215/45R17 K1c K27 K2b K41 T87 T88 T91 A18 A58 Flh
e1*2001/116*0304*..; 55-125 225/45R17 K1c K27 K2c K41 K44 K56 M01
e1*2007/46*0491*.. V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 19
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 92, 110 205/50R17 K1c K2b K3c K5a K6g K8a R70 A01 A12 A14
AUV 92, 110 215/45R17 K1c K2b K3c K5a K6g K8a A18 A58 F24
e1*2007/46*0627*.. 92, 110 225/45R17 K1c K2b K3c K5a K6g K8a Flh M01 V00
92, 110 235/40R17 K1c K2b K3c K5d K6g K8m V17 S02
92, 110 235/45R17 K1c K2b K3c K5d K6g K8m
92, 110 245/40R17 K2c K6h K6i K8s R03
VW Golf Sportsvan 63-85 205/50R17 K1c K2b K3c K5a K8k R70 A01 A12 A14
AUV 63-85 215/45R17 K1c K2b K3c K5a K8k A18 A58 F23
e1*2007/46*0627*.. 63-85 225/45R17 K1c K2b K3c K5a K8k Flh M01 V17
63-85 235/40R17 K1c K2b K3c K5d K8t S02
63-85 235/45R17 K1c K2b K3c K5d K8t
63-85 245/40R17 K2c K8t R03
VW Jetta 77 - 155 215/45R17 K1c K2b K3a K6h K6i K8m A01 A12 A14
16, 16H 77 - 155 225/45R17 K1c K2c K3a K5c K6h K6i K8s A18 A58 M01
e1*2007/46*0539*..; Sth S02
e1*2007/46*0584*..
VW Jetta 66-147 205/50R17 K27 K41 K43 K44 K46 K56 R70 A01 A12 A14
1KM 66-147 215/45R17 K27 K41 K44 K46 K56 A18 A58 K1c
e1*2001/116*0328*.. 66-147 225/45R17 K27 K41 K43 K44 K46 K56 K2c M01 Sth
V17 S02
VW Passat 66-142 205/50R17 K1c K46 R70 A01 A12 A14
3B 66-142 215/40R17 K1c K2b K46 T83 T85 A18 Car Lim
e1*95/54*0043*.., 66-142 215/45R17 K1c K2b K46 T87 T88 M01 V17 S02
e1*98/14*0043*.. 66-142 225/45R17 K1c K2b K46 T90
66-142 235/40R17 K1c K2b K44 K45 K46 T90
66-142 245/35R17 K1c K2b K44 K45 K46 T87 T88
VW Passat 74-142 205/50R17 A01 K46 R37 R70 T89 T93 A12 A14 A18
3BG 74-142 215/45R17 R37 T87 T88 T91 Car Lim M01
e1*98/14*0157*.., 74-142 225/45R17 A01 K46 T90 V17 S02
e1*2001/116*0157*.. 74-142 235/40R17 A01 K1c K44 K45 K46 T90
74-142 245/40R17 A01 K2b K44 K46 R03
VW Passat 75-147 205/50R17 K1c K2b K46 R37 R70 A01 A12 A14
3C 75-147 215/45R17 K1a K2b K46 R37 T87 T88 T91 A18 DB8 K56
e1*2001/116*0307*00-23 75-147 225/45R17 K1c K2b K44 K46 Lim M01 V17
75-147 235/45R17 K1c K2b K44 K46 S02
75-147 245/40R17 K2b K44 K46 R03
VW Passat 88-140 215/55R17 K8h R70 A01 A12 A14
3C 88-140 225/50R17 K1c K2b K8h A18 A57 AuT
e1*2001/116*0307*37-.. 88-140 235/50R17 K1c K2c K4i K6i K8m Car Lim M01
- Limousine / Variant 88-140 245/45R17 K1c K2b K8h V00 V17 VoA
ab MJ 2015 (B8/3G) 88-140 255/45R17 K1c K2c K4i K6i K8m S03
VW Passat 77-155 205/50R17 K1c K2b K4i K6g K6i K8e R70 T89 A01 A12 A14
3C, 3c T93 A18 Car DB8
e1*2001/116*0307*24-36; 77-155 215/45R17 K1a K2b K4i K6g T87 T91 Lim M01 V17
e1*2007/46* 77-155 225/45R17 K1c K2b K4i K6g K6i K8e T91 T94 VoA S02
0502*00-10, 77-155 235/45R17 K1c K2b K4i K6g K6i K8e
0547*00-03 77-155 245/40R17 K1c K2b K4i K6h K6i K8e
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 19
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 205/50R17 K1c K4i K6g K6i K8e R70 T89 T93 A01 A12 A14
3C, 3c 77-155 215/45R17 K4i K6g T87 T91 A18 Car DB8
e1*2001/116*0307*24-36; 77-155 225/45R17 K1c K4i K6g K6i K8e T91 T94 KMV Lim M01
e1*2007/46* 77-155 235/45R17 K1c K4i K6g K6i K8e V17 VoA S02
0502*00-10, 77-155 245/40R17 K1c K2b K4i K6h K6i K8e
0547*00-03
- mit Radhaus- Verbreiterun-
gen
- ab MJ 2011
VW Passat Alltrack 103-155 225/45R17 K6h K6w K8h M+S T91 T94 A01 A12 A14
3C, 3c 103-155 225/50R17 K6h K6y K8h A18 A56 Car
e1*2001/116*0307*24-36; 103-155 235/45R17 K6h K6w K8h KMV M01 S02
e1*2007/46* 103-155 245/45R17 K6h K6y K8h
0502*00-10; 103-155 255/45R17 K1c K2b K5d K5w K6h K6y K8m
0547*00-03
- mit Radhaus- Verbreiterun-
gen
VW Passat CC / CC 100-155 205/50R17 R70 T89 T93 A12 A14 A18
3CC 100-155 215/45R17 T87 T91 DB8 M01 S02
e1*2001/116*0468*.. 100-155 225/45R17
- incl. Modell 2012 100-155 235/45R17 A01 K2b K32 K42 K46 K56
VW Passat Variant 75-147 205/50R17 K1c K2b K56 R37 R70 T89 T93 A01 A12 A14
3C 75-147 215/45R17 K1a K2b K56 R37 T87 T88 T91 A18 Car DB8
e1*2001/116*0307*00-23 75-147 225/45R17 K1c K2b K44 K56 T90 K46 M01 V17
75-147 235/45R17 K1c K2b K44 K56 S02
75-147 245/40R17 K2b K44 K56 R03
VW Scirocco 90-155 205/50R17 R70 A12 A14 A18
13 90-155 215/45R17 A58 Cpe DB8
e1*2001/116*0471*.. 90-162 205/50R17 M+S R70 M01 S02
- incl. Facelift 2015 90-162 215/45R17 M+S
90-162 225/45R17
90-162 235/45R17
VW Sharan 85-162 225/50R17 K2b T94 T98 A01 A12 A14
7N 85-162 235/45R17 K2b T93 T94 T97 A18 A57 M01
e1*2007/46*0401*..; 85-162 235/50R17 K1a K2c S03
e1*2007/46*0434*.. 85-162 245/45R17 K2b T95 T99
- incl, Facelift 2015 85-162 255/45R17 K1a K2c
VW Tiguan 81-155 225/55R17 A12 A14 A18
5N 81-155 235/55R17 KMV M01
e1*2001/116*0450*.., 81-155 245/50R17 S03
e1*2007/46*0487*.. 81-155 255/50R17 A01 K42
- incl. Facelift 2011 81-155 255/50R17 Z19
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/55R17 K1a K1b K2b A01 A12 A14
5N 81-155 235/55R17 K1c K2b A18 M01 S03
e1*2001/116*0450*11-..; 81-155 245/50R17 K1c K2b
e1*2007/46*0487*02-.. 81-155 255/50R17 K1c K2b K42
- ab Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 19
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 225/55R17 K1a K1b K2b A01 A12 A14
5N 81-155 235/55R17 K1c K2b A18 M01 S03
e1*2001/116*0450*00-10; 81-155 245/50R17 K1c K2c
e1*2007/46*0487*00-01 81-155 255/50R17 K1c K2c K42
VW Touran 66-125 205/50R17 K1c K2b R70 T89 T93 A01 A12 A14
1T 66-125 215/45R17 K1c K2b T87 T91 A18 A58 M01
e1*2001/116*0211*00-22; 66-125 225/45R17 K1c K2b Npf V17 S02
e1*2007/46*0357*00-01
VW Touran 81, 110 205/55R17 K1c K2b K3c K5b K6h K6i K8d R70 A01 A12 A14
1T 81, 110 215/55R17 K1c K2b K3c K5b K6h K6i K8d R70 A18 A58 M01
e1*2001/116*0211*36-..; 81, 110 225/50R17 K2b K6h K6i K8i R03 V17 S02
e1*2007/46*0357*14-..
ab MJ 2016
VW Touran 66-130 205/50R17 K1c K2b R70 T89 T93 A01 A12 A14
1T, 1t 66-130 215/45R17 K1c K2b T91 A18 A58 M01
e1*2001/116*0211*23-35; 66-130 225/45R17 K1c K2b Npf V17 S02
e1*2007/46*0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 19

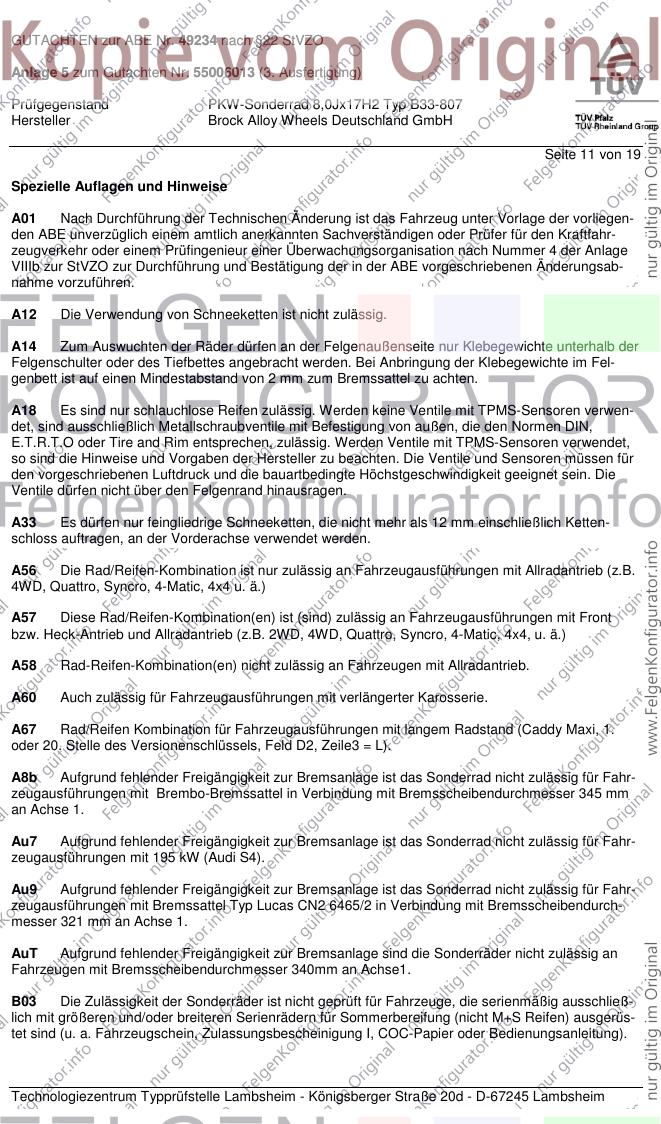

Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345 mm
an Achse 1.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit Bremsscheibendurch-
messer 321 mm an Achse 1.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 19
B23 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 323 mm an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BM7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nur
zulässig für die Fahrzeugausführungen mit Bremsscheibendurchmesser von max. 324mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 13 von 19
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 14 von 19
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw. Kotflügelver-
breiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die Kunststoff-
verbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH

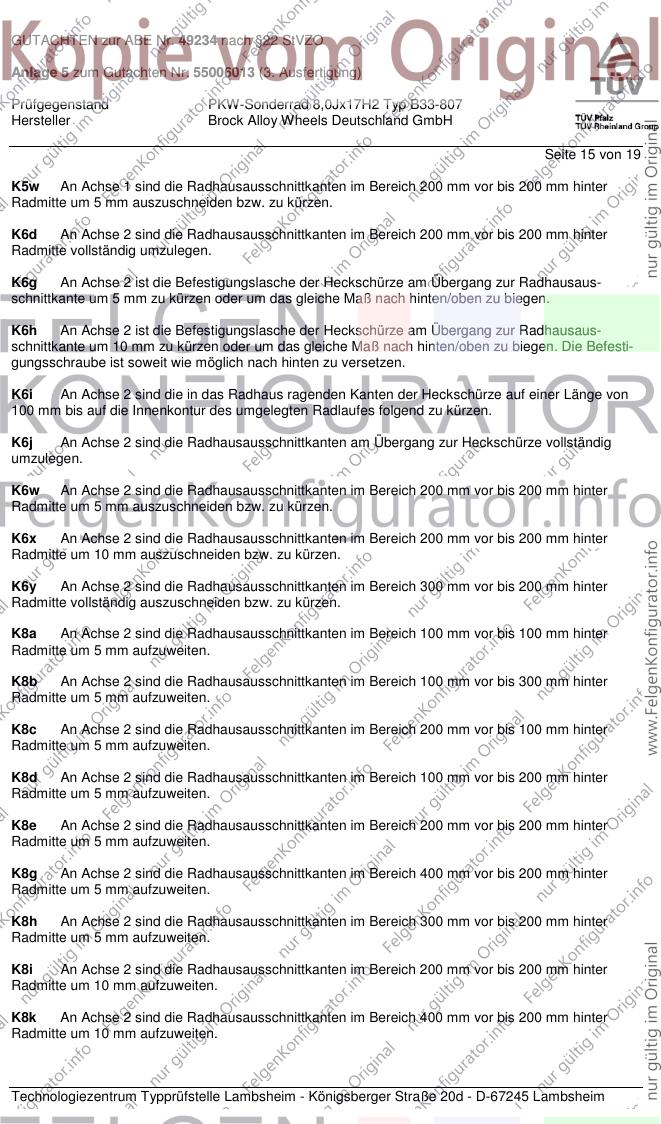

Seite 15 von 19
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 16 von 19
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH

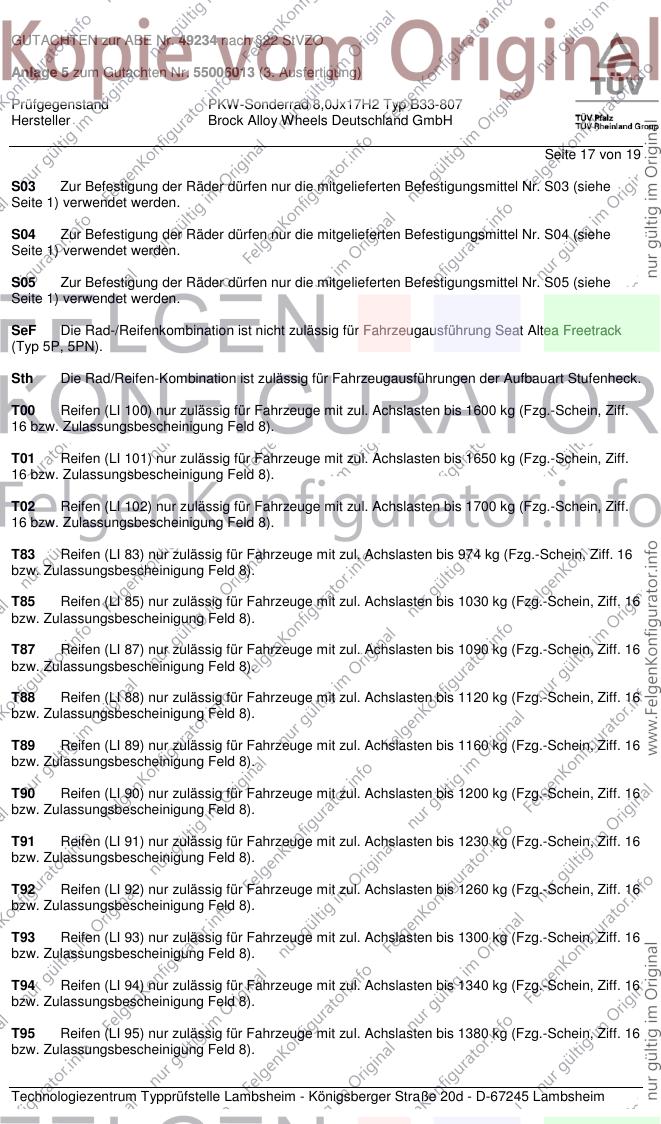

Seite 17 von 19
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH

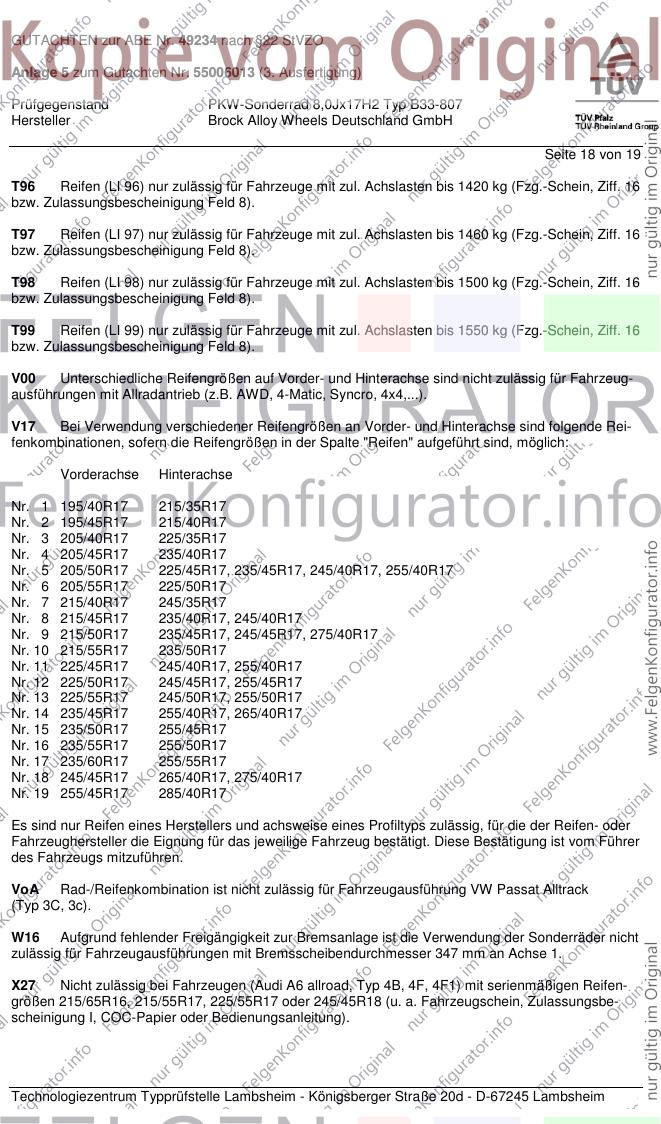

Seite 18 von 19
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W16 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 347 mm an Achse 1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55006013 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 19 von 19
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Januar 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Januar 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Januar 2016
Laux 00241523.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B33-807
KBA / ECE 49234
Hersteller RDKS/TPMS Ventilart Montierbar
Aftermarkt Sensoren
Alligator RS3 Sens It Metall ja
Continental / VDO Redi ja
CUB Universal Metall ja
CUB Snap In VS69U011 Gummi ja
CUB Clamp In Ultra Light Sensor Gummi ja
Cub Snap In Ultra Light Sensor Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Orange Universal Clamp In Metall ja
Schrader EZ Snap In Gummi ja
Schrader EZ Snap In 2.0 1210 Gummi ja
Schrader EZ Clamp-In EZ 2000 vor KW 35/2014 Metall ja
Schrader EZ Clamp-In EZ 2020 nach KW 35/2014 Metall ja
Schrader EZ Clamp-In 2.0 2210 Metall ja
Schrader EZ Clamp-In 2.0 2200 Metall ja
Tech / Baolong 3901B.1 Metall ja
Alcar T-Pro Clamp In Metall ja
mSens T-Pro Clamp-In Metall ja
OEM Sensoren
Continental / VDO TG1A Clamp In Metall ja
Continental / VDO TG1B Clamp In Metall ja
Continental / VDO TG1Ba Clamp In Metall ja
Continental / VDO TG1C Clamp In Metall ja
Continental / VDO TG1D Snap-In Gummi ja
Pacific 1LA0D Nissan Clamp In Metall ja
Pacific 1LL0C Nissan Clamp In Metall ja
Pacific Toyota/Lexus Clamp In Metall ja
Schrader Gen Alpha Clamp In Metall ja
Schrader Gen Alpha WAL II Clamp In Metall ja
Schrader Gen Gamma A II Clamp In Metall ja
Schrader Gen 2/3 10 LP SG Clamp In Metall ja
Schrader Gen 2/3 20 LP CS Clamp In Metall ja
Schrader Gen 2/3 20 STD HSG 3.3 Clamp In Metall ja
Schrader Faraday 20 Grad (3070) Metall ja
Schrader Gen 4 Clamp In Metall ja
Schrader Gen 4 Snap In Gummi ja
Schrader High Speed 20Grad Snap In Gummi ja
Schrader High Speed 10Grad Snap In Gummi ja
Schrader Hybrid Alloy Snap In Gummi ja
Schrader Hybrid Steel Snap In Gummi ja
Schrader Farady 10Grad Snap In Gummi ja
Schrader Farady 20Grad Snap In Gummi ja
Schrader Rev 4.5 Alloy Snap In Gummi ja
Schrader Rev 4.5 Steel Snap In Gummi ja
TRW Gen 3 Clamp In Metall ja
TRW LCCI Clamp In Metall ja
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Bereitstellung der Software sind die einzelnen Hersteller verantwortlich.
