TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0443-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT10-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

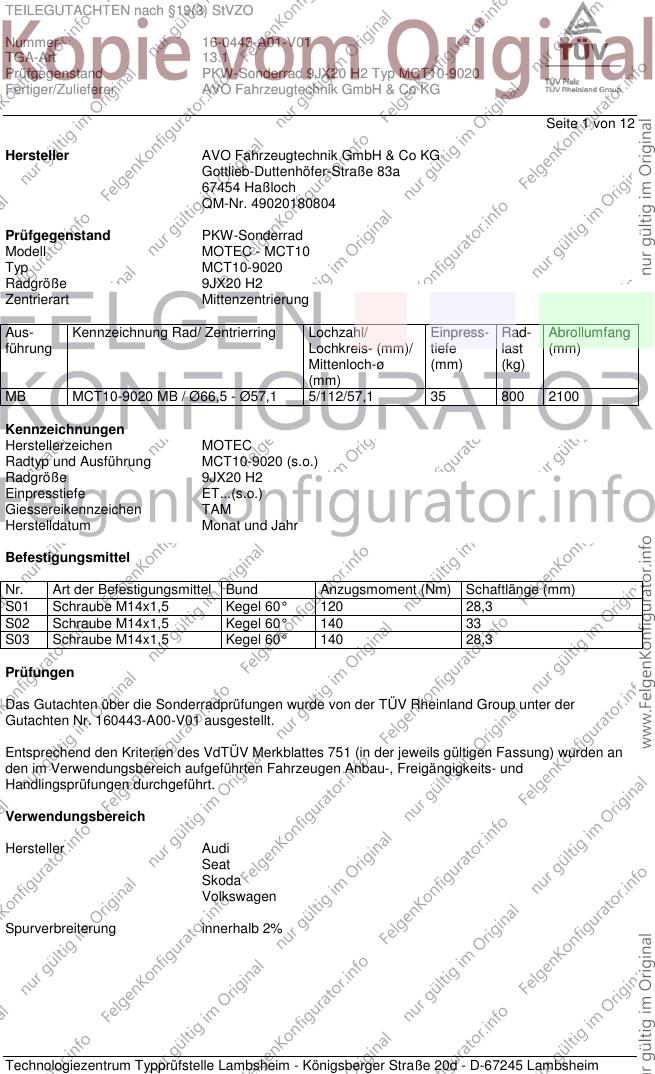

Seite 1 von 12
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT10
Typ MCT10-9020
Radgröße 9JX20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCT10-9020 MB / Ø66,5 - Ø57,1 5/112/57,1 35 800 2100
Kennzeichnungen
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT10-9020 (s.o.)
Radgröße 9JX20 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 Kegel 60° 140 28,3
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 160443-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0443-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT10-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

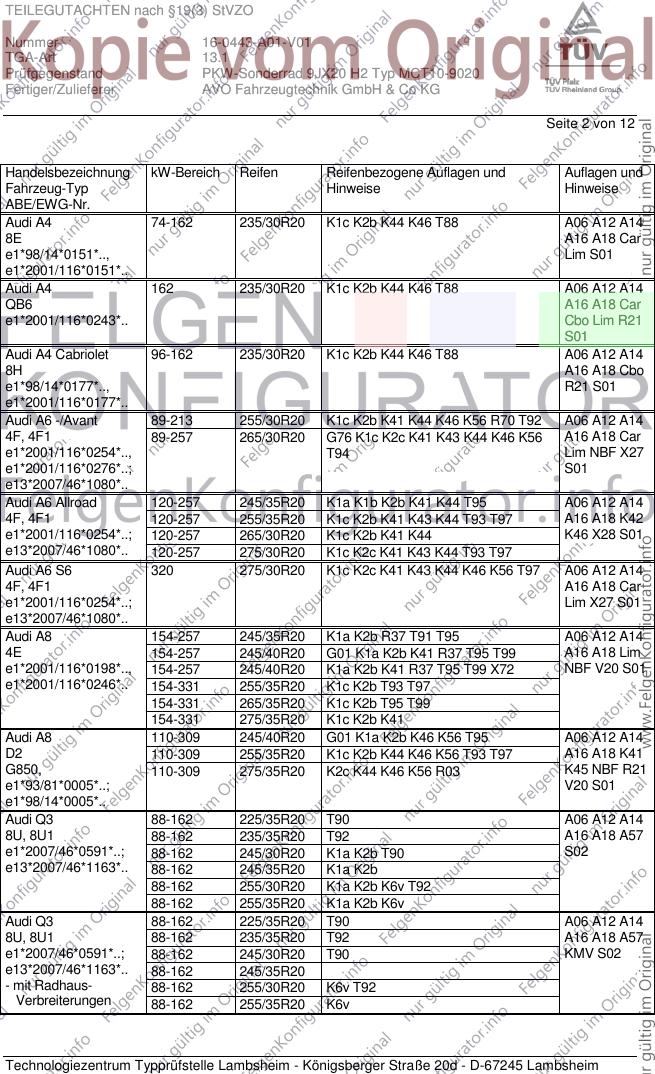

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 74-162 235/30R20 K1c K2b K44 K46 T88 A06 A12 A14
8E A16 A18 Car
e1*98/14*0151*.., Lim S01
e1*2001/116*0151*..
Audi A4 162 235/30R20 K1c K2b K44 K46 T88 A06 A12 A14
QB6 A16 A18 Car
e1*2001/116*0243*.. Cbo Lim R21
S01
Audi A4 Cabriolet 96-162 235/30R20 K1c K2b K44 K46 T88 A06 A12 A14
8H A16 A18 Cbo
e1*98/14*0177*.., R21 S01
e1*2001/116*0177*..
Audi A6 -/Avant 89-213 255/30R20 K1c K2b K41 K44 K46 K56 R70 T92 A06 A12 A14
4F, 4F1 89-257 265/30R20 G76 K1c K2c K41 K43 K44 K46 K56 A16 A18 Car
e1*2001/116*0254*.., T94 Lim NBF X27
e1*2001/116*0276*..; S01
e13*2007/46*1080*..
Audi A6 Allroad 120-257 245/35R20 K1a K1b K2b K41 K44 T95 A06 A12 A14
4F, 4F1 120-257 255/35R20 K1c K2b K41 K43 K44 T93 T97 A16 A18 K42
e1*2001/116*0254*..; 120-257 265/30R20 K1c K2b K41 K44 K46 X28 S01
e13*2007/46*1080*.. 120-257 275/30R20 K1c K2c K41 K43 K44 T93 T97
Audi A6 S6 320 275/30R20 K1c K2c K41 K43 K44 K46 K56 T97 A06 A12 A14
4F, 4F1 A16 A18 Car
e1*2001/116*0254*..; Lim X27 S01
e13*2007/46*1080*..
Audi A8 154-257 245/35R20 K1a K2b R37 T91 T95 A06 A12 A14
4E 154-257 245/40R20 G01 K1a K2b K41 R37 T95 T99 A16 A18 Lim
e1*2001/116*0198*.., 154-257 245/40R20 K1a K2b K41 R37 T95 T99 X72 NBF V20 S01
e1*2001/116*0246*.. 154-331 255/35R20 K1c K2b T93 T97
154-331 265/35R20 K1c K2b T95 T99
154-331 275/35R20 K1c K2b K41
Audi A8 110-309 245/40R20 G01 K1a K2b K46 K56 T95 A06 A12 A14
D2 110-309 255/35R20 K1c K2b K44 K46 K56 T93 T97 A16 A18 K41
G850, 110-309 275/35R20 K2c K44 K46 K56 R03 K45 NBF R21
e1*93/81*0005*..; V20 S01
e1*98/14*0005*..
Audi Q3 88-162 225/35R20 T90 A06 A12 A14
8U, 8U1 88-162 235/35R20 T92 A16 A18 A57
e1*2007/46*0591*..; 88-162 245/30R20 K1a K2b T90 S02
e13*2007/46*1163*.. 88-162 245/35R20 K1a K2b
88-162 255/30R20 K1a K2b K6v T92
88-162 255/35R20 K1a K2b K6v
Audi Q3 88-162 225/35R20 T90 A06 A12 A14
8U, 8U1 88-162 235/35R20 T92 A16 A18 A57
e1*2007/46*0591*..; 88-162 245/30R20 T90 KMV S02
e13*2007/46*1163*.. 88-162 245/35R20
- mit Radhaus- 88-162 255/30R20 K6v T92
Verbreiterungen 88-162 255/35R20 K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0443-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT10-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

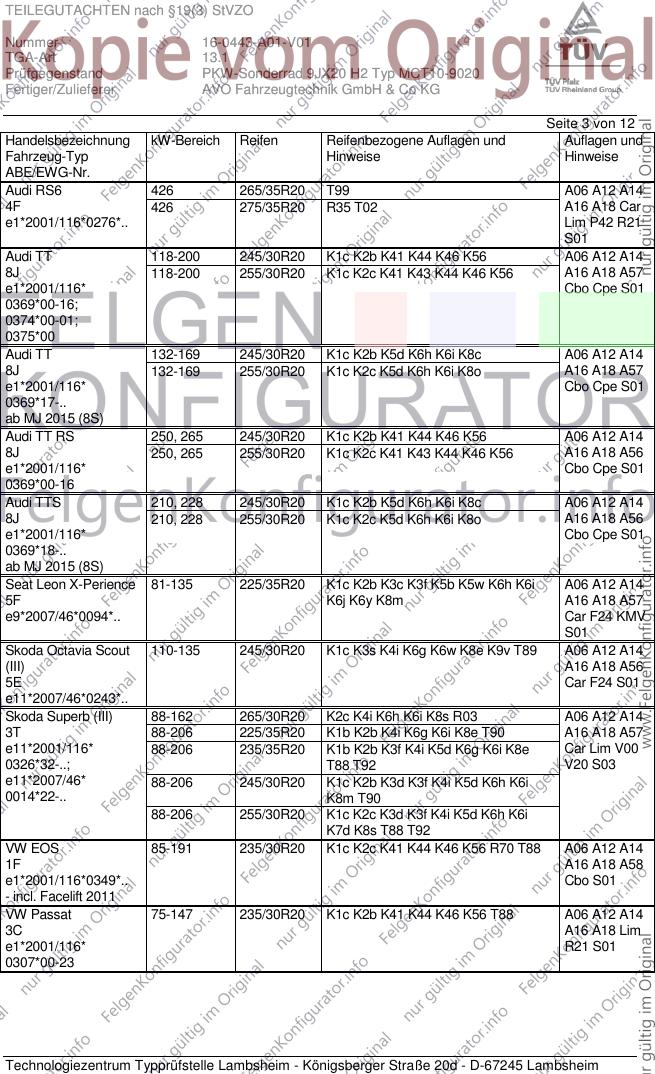

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi RS6 426 265/35R20 T99 A06 A12 A14
4F 426 275/35R20 R35 T02 A16 A18 Car
e1*2001/116*0276*.. Lim P42 R21
S01
Audi TT 118-200 245/30R20 K1c K2b K41 K44 K46 K56 A06 A12 A14
8J 118-200 255/30R20 K1c K2c K41 K43 K44 K46 K56 A16 A18 A57
e1*2001/116* Cbo Cpe S01
0369*00-16;
0374*00-01;
0375*00
Audi TT 132-169 245/30R20 K1c K2b K5d K6h K6i K8c A06 A12 A14
8J 132-169 255/30R20 K1c K2c K5d K6h K6i K8o A16 A18 A57
e1*2001/116* Cbo Cpe S01
0369*17-..
ab MJ 2015 (8S)
Audi TT RS 250, 265 245/30R20 K1c K2b K41 K44 K46 K56 A06 A12 A14
8J 250, 265 255/30R20 K1c K2c K41 K43 K44 K46 K56 A16 A18 A56
e1*2001/116* Cbo Cpe S01
0369*00-16
Audi TTS 210, 228 245/30R20 K1c K2b K5d K6h K6i K8c A06 A12 A14
8J 210, 228 255/30R20 K1c K2c K5d K6h K6i K8o A16 A18 A56
e1*2001/116* Cbo Cpe S01
0369*18-..
ab MJ 2015 (8S)
Seat Leon X-Perience 81-135 225/35R20 K1c K2b K3c K3f K5b K5w K6h K6i A06 A12 A14
5F K6j K6y K8m A16 A18 A57
e9*2007/46*0094*.. Car F24 KMV
S01
Skoda Octavia Scout 110-135 245/30R20 K1c K3s K4i K6g K6w K8e K9v T89 A06 A12 A14
(III) A16 A18 A56
5E Car F24 S01
e11*2007/46*0243*..
Skoda Superb (III) 88-162 265/30R20 K2c K4i K6h K6i K8s R03 A06 A12 A14
3T 88-206 225/35R20 K1b K2b K4i K6g K6i K8e T90 A16 A18 A57
e11*2001/116* 88-206 235/35R20 K1b K2b K3f K4i K5d K6g K6i K8e Car Lim V00
0326*32-..; T88 T92 V20 S03
e11*2007/46* 88-206 245/30R20 K1c K2b K3d K3f K4i K5d K6h K6i
0014*22-.. K8m T90
88-206 255/30R20 K1c K2c K3d K3f K4i K5d K6h K6i
K7d K8s T88 T92
VW EOS 85-191 235/30R20 K1c K2c K41 K44 K46 K56 R70 T88 A06 A12 A14
1F A16 A18 A58
e1*2001/116*0349*.. Cbo S01
- incl. Facelift 2011
VW Passat 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A06 A12 A14
3C A16 A18 Lim
e1*2001/116* R21 S01
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0443-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT10-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

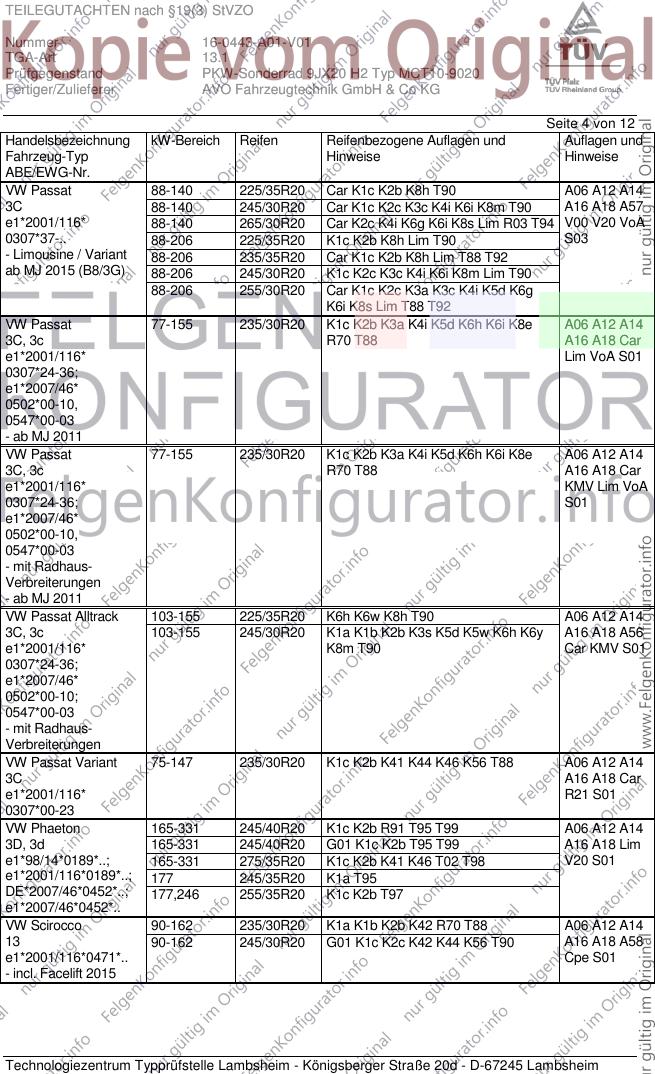

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 88-140 225/35R20 Car K1c K2b K8h T90 A06 A12 A14
3C 88-140 245/30R20 Car K1c K2c K3c K4i K6i K8m T90 A16 A18 A57
e1*2001/116* 88-140 265/30R20 Car K2c K4i K6g K6i K8s Lim R03 T94 V00 V20 VoA
0307*37-.. 88-206 225/35R20 K1c K2b K8h Lim T90 S03
- Limousine / Variant 88-206 235/35R20 Car K1c K2b K8h Lim T88 T92
ab MJ 2015 (B8/3G) 88-206 245/30R20 K1c K2c K3c K4i K6i K8m Lim T90
88-206 255/30R20 Car K1c K2c K3a K3c K4i K5d K6g
K6i K8s Lim T88 T92
VW Passat 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A06 A12 A14
3C, 3c R70 T88 A16 A18 Car
e1*2001/116* Lim VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A06 A12 A14
3C, 3c R70 T88 A16 A18 Car
e1*2001/116* KMV Lim VoA
0307*24-36; S01
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/35R20 K6h K6w K8h T90 A06 A12 A14
3C, 3c 103-155 245/30R20 K1a K1b K2b K3s K5d K5w K6h K6y A16 A18 A56
e1*2001/116* K8m T90 Car KMV S01
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat Variant 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A06 A12 A14
3C A16 A18 Car
e1*2001/116* R21 S01
0307*00-23
VW Phaeton 165-331 245/40R20 K1c K2b R91 T95 T99 A06 A12 A14
3D, 3d 165-331 245/40R20 G01 K1c K2b T95 T99 A16 A18 Lim
e1*98/14*0189*..; 165-331 275/35R20 K1c K2b K41 K46 T02 T98 V20 S01
e1*2001/116*0189*..; 177 245/35R20 K1a T95
DE*2007/46*0452*..; 177,246 255/35R20 K1c K2b T97
e1*2007/46*0452*..
VW Scirocco 90-162 235/30R20 K1a K1b K2b K42 R70 T88 A06 A12 A14
13 90-162 245/30R20 G01 K1c K2c K42 K44 K56 T90 A16 A18 A58
e1*2001/116*0471*.. Cpe S01
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0443-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT10-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

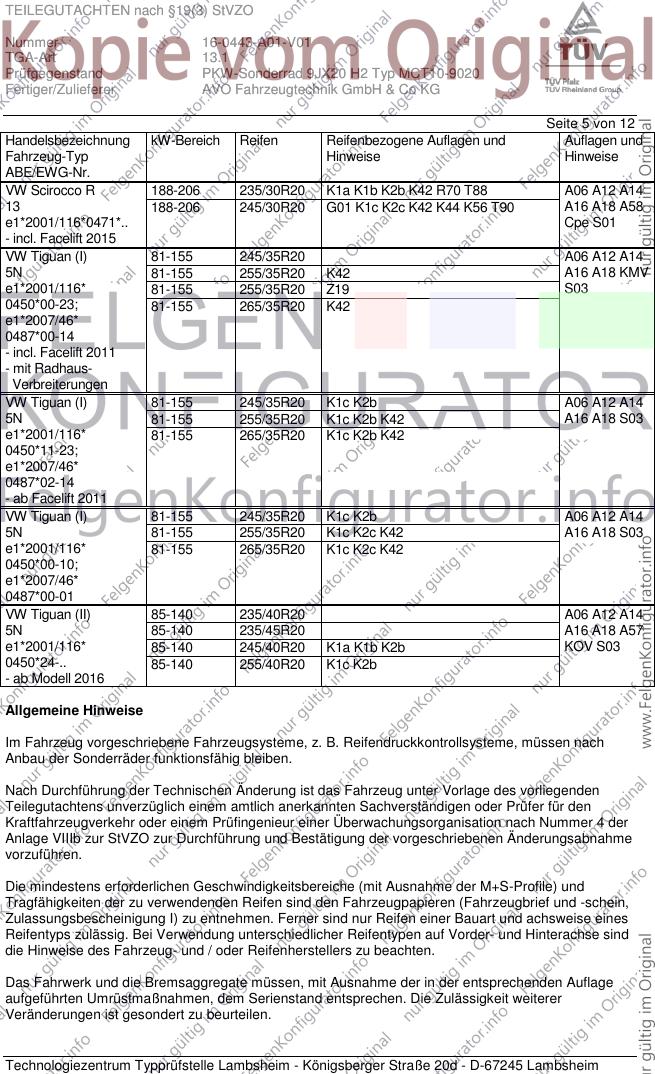

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco R 188-206 235/30R20 K1a K1b K2b K42 R70 T88 A06 A12 A14
13 188-206 245/30R20 G01 K1c K2c K42 K44 K56 T90 A16 A18 A58
e1*2001/116*0471*.. Cpe S01
- incl. Facelift 2015
VW Tiguan (I) 81-155 245/35R20 A06 A12 A14
5N 81-155 255/35R20 K42 A16 A18 KMV
e1*2001/116* 81-155 255/35R20 Z19 S03
0450*00-23; 81-155 265/35R20 K42
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 K1c K2b A06 A12 A14
5N 81-155 255/35R20 K1c K2b K42 A16 A18 S03
e1*2001/116* 81-155 265/35R20 K1c K2b K42
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 245/35R20 K1c K2b A06 A12 A14
5N 81-155 255/35R20 K1c K2c K42 A16 A18 S03
e1*2001/116* 81-155 265/35R20 K1c K2c K42
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-140 235/40R20 A06 A12 A14
5N 85-140 235/45R20 A16 A18 A57
e1*2001/116* 85-140 245/40R20 K1a K1b K2b KOV S03
0450*24-.. 85-140 255/40R20 K1c K2b
- ab Modell 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0443-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT10-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

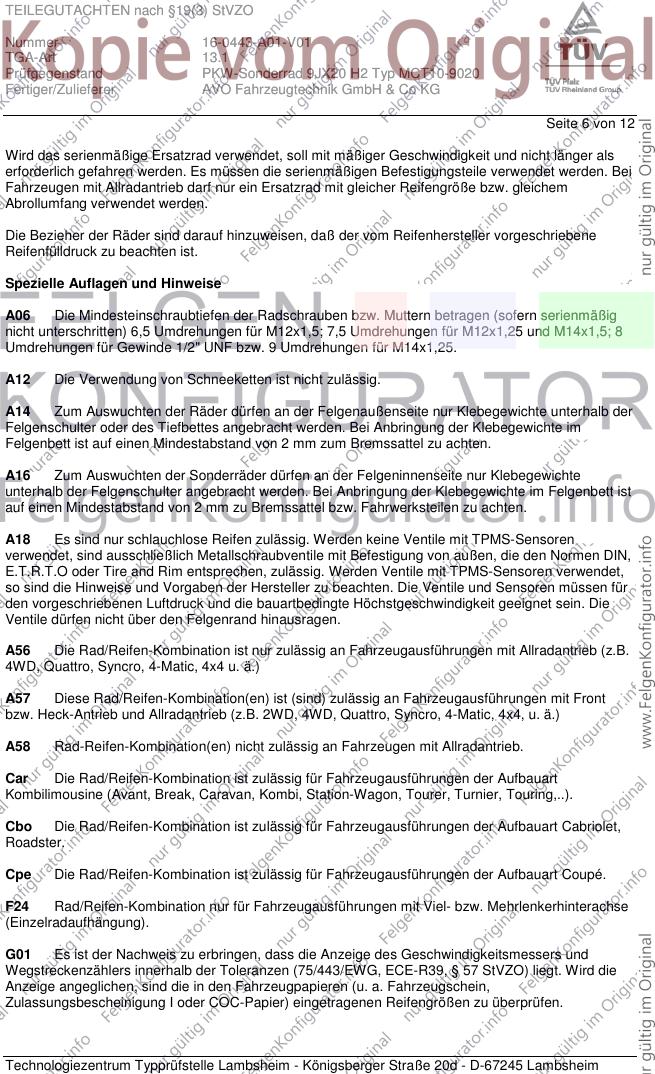

Seite 6 von 12
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0443-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT10-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 12
G76 Ist die Reifengröße 255/35R19 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0443-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT10-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

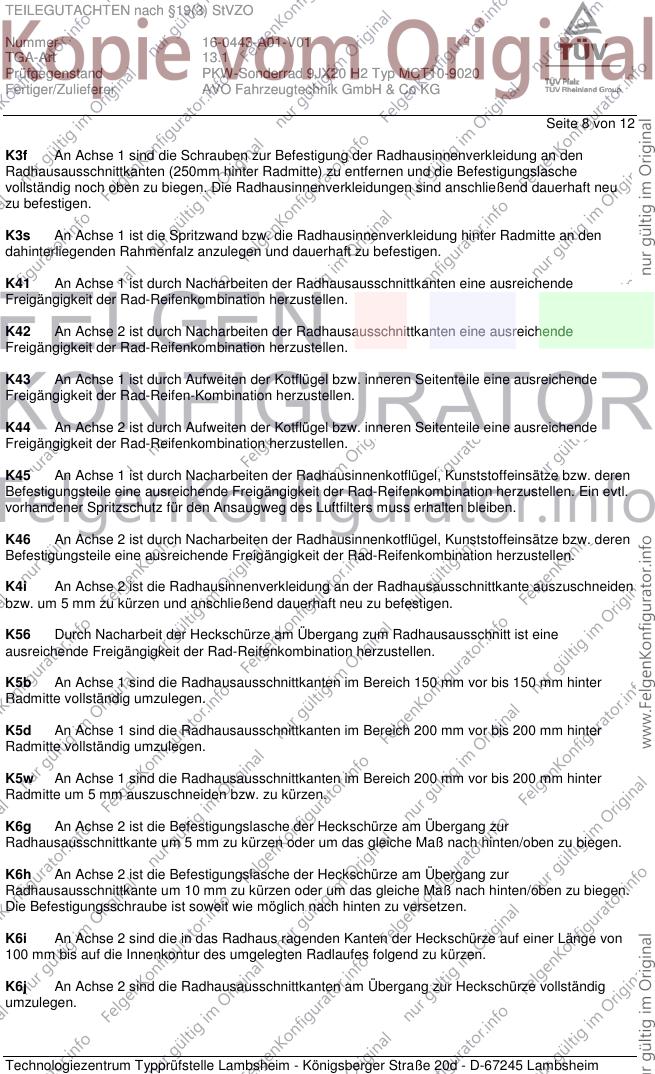

Seite 8 von 12
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0443-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT10-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

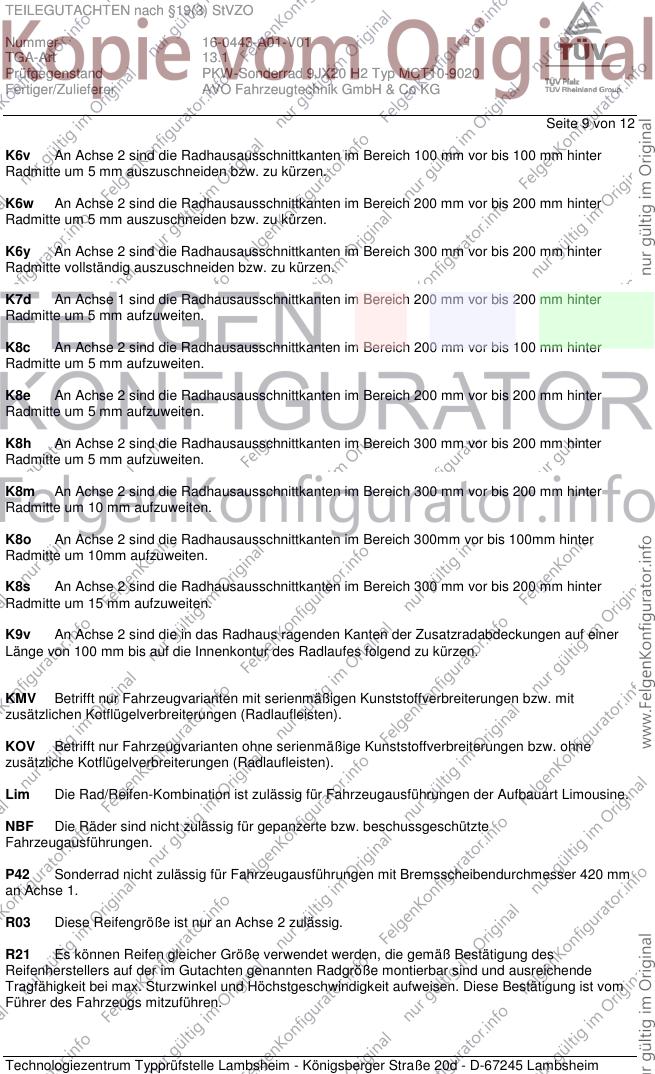

Seite 9 von 12
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
P42 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 420 mm
an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0443-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT10-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

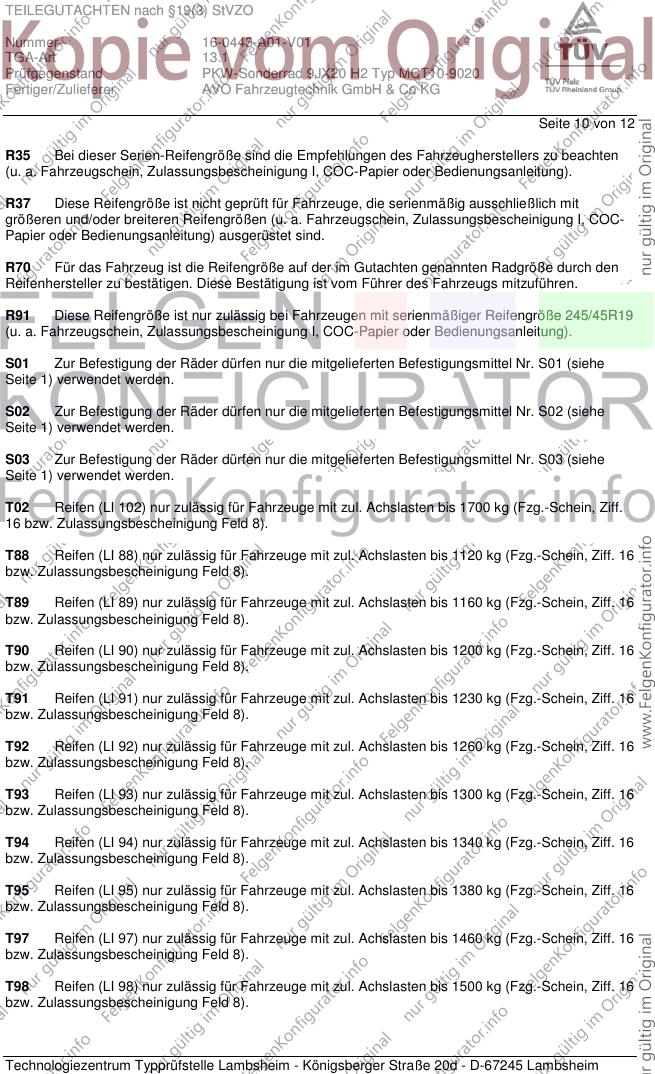

Seite 10 von 12
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0443-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT10-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

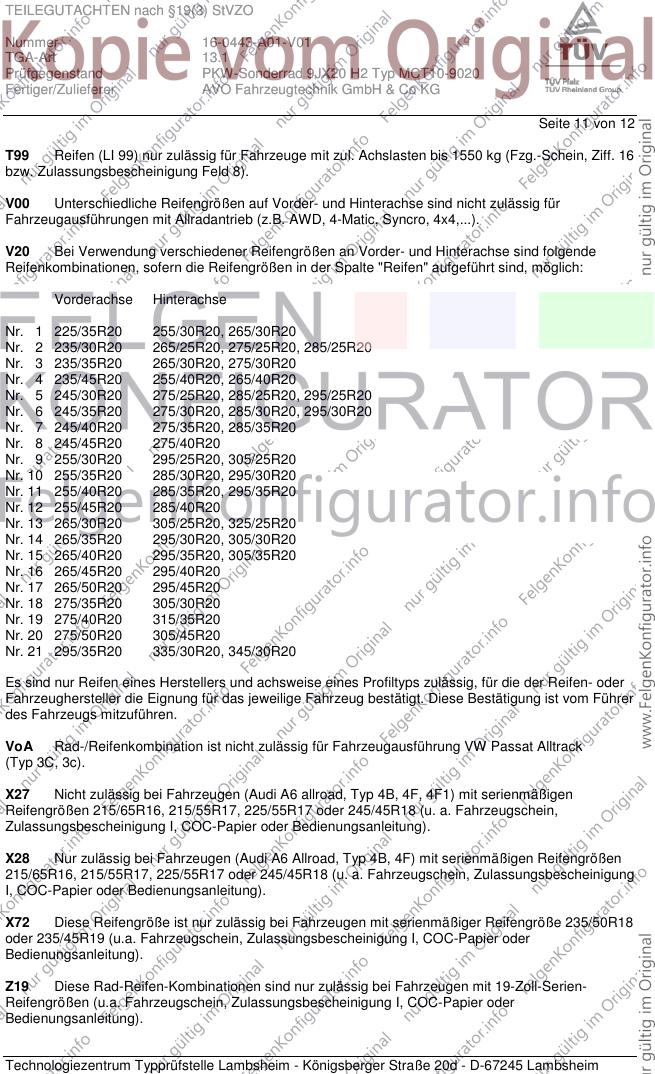

Seite 11 von 12
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 315/35R20
Nr. 20 275/50R20 305/45R20
Nr. 21 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/50R18
oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0443-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT10-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

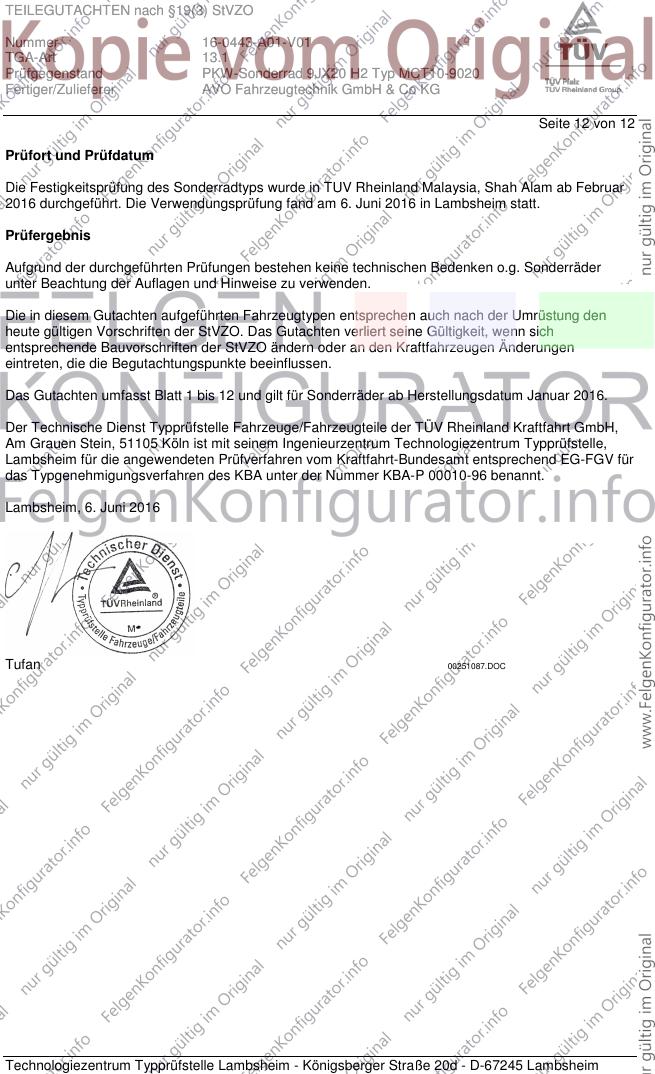

Seite 12 von 12
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Shah Alam ab Februar
2016 durchgeführt. Die Verwendungsprüfung fand am 6. Juni 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. Juni 2016
Tufan 00251087.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
