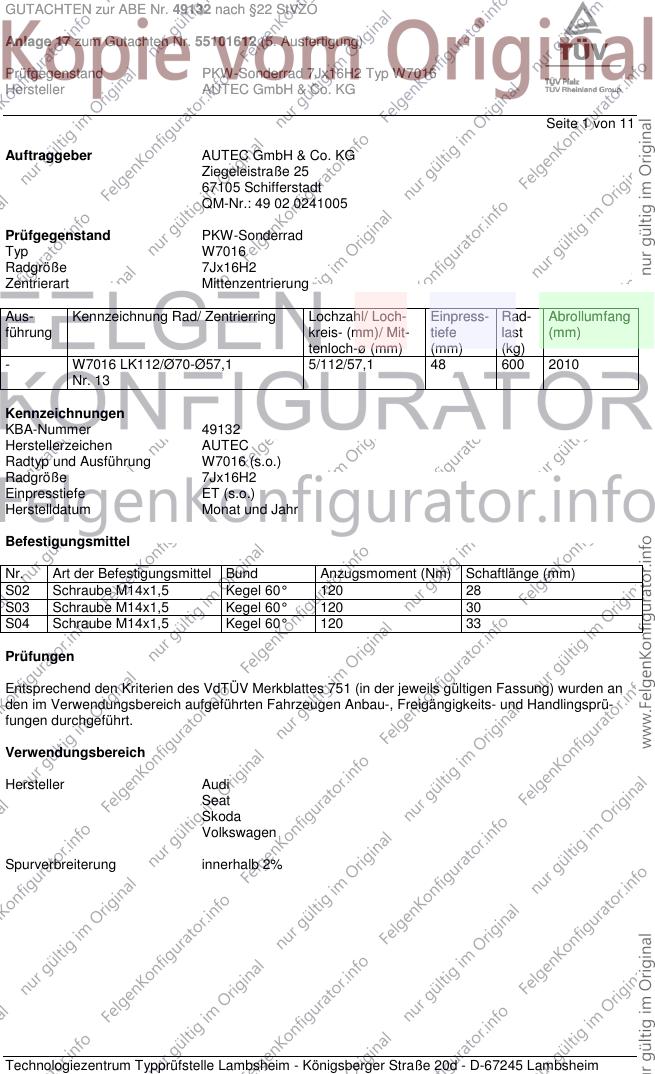

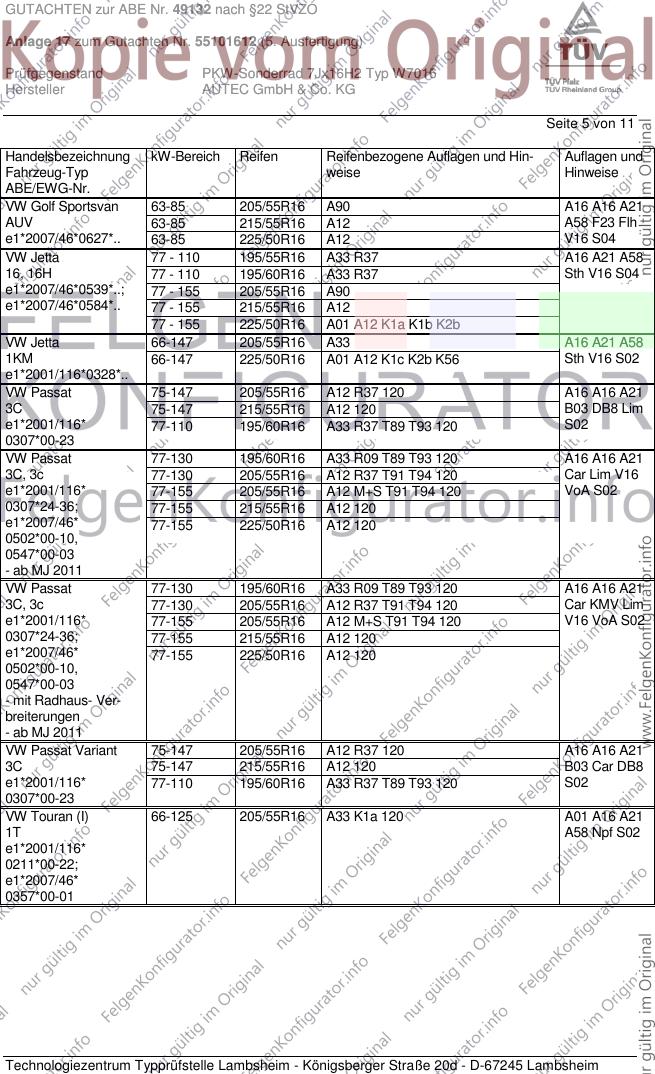

GUTACHTEN zur ABE Nr. 49132 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55101612 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ W7016
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ W7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- W7016 LK112/Ø70-Ø57,1 5/112/57,1 48 600 2010
Nr. 13
Kennzeichnungen
KBA-Nummer 49132
Herstellerzeichen AUTEC
Radtyp und Ausführung W7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 120 30
S04 Schraube M14x1,5 Kegel 60° 120 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49132 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55101612 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ W7016
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/55R16 A12 A16 A16
8V 77-135 215/55R16 A21 A57 Cbo
e1*2007/46*0607*.. 77-135 225/50R16 F24 Lim V00
- Limousine V16 S04
- Cabrio
Audi A3 Cabriolet 75-147 205/55R16 A33 A16 A21 A58
8P 75-147 225/50R16 A01 A12 K1a K1b K56 B03 Cbo V16
e1*2001/116*0456*.. S02
Audi A3, -/Sportback 66-147 205/55R16 A33 A16 A21 B03
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1a K1b K56 Flh V16 S02
e1*2001/116*0217*..; 77 195/60R16 A13 R37
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/55R16 A90 A16 A21 A57
8V 77-135 215/55R16 A12 F24 Flh V00
e1*2007/46*0607*.. 77-135 225/50R16 A12 V16 S04
Audi A6 -/Avant 89-140 205/60R16 A11 R09 T91 T92 120 A16 A21 B03
4F, 4F1 89-140 225/55R16 A12 120 Car DB8 Lim
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S 120 NBF V16 X27
e1*2001/116*0276*..; S02
e13*2007/46*1080*..
Audi TT 118-155 225/55R16 A33 M+S A16 A21 A57
8J B03 Cbo Cpe
e1*2001/116* S03
0369*00-16;
0374*00-01;
0375*00
Seat Altea / Toledo 63-155 205/55R16 A33 120 A16 A21 A60
5P, 5PN 63-155 225/50R16 A01 A12 K1c R02 120 Flh KOV SeF
e9*2001/116*0050*..; 63-155 225/50R16 A12 R03 120 Sth V16 S02
e9*2007/46*0012*..
Seat Leon 63-155 205/55R16 A33 A16 A21 A58
1P, 1PN 63-155 205/55R16 A33 M+S Flh V16 S02
e9*2001/116*0052*..; 63-155 225/50R16 A01 A12 K1a K2b
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A90 A16 A21 Car
5F 81-135 215/55R16 A12 F24 Flh KOV
e9*2007/46*0094*.. 81-135 225/50R16 A12 V00 V16 S04
Seat Leon 63 - 110 205/55R16 A90 A16 A16 A21
5F 63 - 110 215/55R16 A12 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/50R16 A12 Flh KOV V16
S04
Skoda Octavia (II) 55-118 205/55R16 120 A12 A16 A21
1Z 55-118 225/50R16 A01 A58 K1a R02 120 Car Lim Npf
e11*2001/116*0230*..; 55-118 225/50R16 A58 R03 120 V00 V16 S02
e11*2007/46*0012*.. 55-147 205/55R16 M+S 120
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49132 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55101612 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ W7016
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 103-118 205/55R16 M+S T91 120 A12 A16 A21
Scout A56 Car KMV
1Z S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 A12 A16 A16
5E 63-110 215/55R16 A21 A58 Car
e11*2007/46*0243*..; 63-110 225/50R16 F23 Lim Npf
e11*2007/46*0244*.. S04
Skoda Octavia (III) 132 225/50R16 A58 A12 A16 A16
5E 77-135 205/55R16 A57 A21 Car F24
e11*2007/46*0243*.. 77-135 215/55R16 A57 Lim Npf X55
S04
Skoda Octavia Scout 110-135 205/55R16 A90 M+S A16 A21 A56
(III) 110-135 205/60R16 A12 M+S Car F24 S04
5E 110-135 215/55R16 A12 M+S
e11*2007/46*0243*..
Skoda Superb (II) 77-147 205/55R16 A90 T91 T94 120 A16 A21 B03
3T 77-147 215/55R16 A12 120 Car Lim S04
e11*2001/116*
0326*00-31;
e11*2007/46*
0014*00-21
VW Beetle, /Cabrio (II) 77-162 205/60R16 R09 A12 A16 A21
16 77-162 215/60R16 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 225/55R16 S04
77-162 225/60R16
VW Caddy (IV) 55-110 205/55R16 A31 K2h T91 T94 120 A16 A21 A57
2K, 2KN 55-110 205/55R16 A01 A31 K2b T91 T94 120 A59 S02
e1*2001/116* 55-92 195/60R16 A13 R37 T89 T93 120
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/55R16 M+S 120 A12 A16 A21
1T, 1t KMV S02
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85 205/55R16 A90 A16 A16 A21
AU 85 215/55R16 A12 A58 F24 Flh
e1*2007/46*0623*10-.. S04
(24,2 kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49132 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55101612 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ W7016
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85 205/55R16 A90 A16 A16 A21
AU 85 215/55R16 A12 A58 F23 Flh
e1*2007/46*0623*10-.. S04
(24,2 kWh-Batterie)
VW EOS 85-184 205/55R16 R37 A12 A16 A21
1F 85-184 215/55R16 A58 B03 Cbo
e1*2001/116*0349*.. DB8 S03
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 A33 A16 A21 B03
1K 55-169 225/50R16 A01 A12 K1c R02 Flh V16 S02
e1*2001/116* 55-169 225/50R16 A12 R03
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 A33 A16 A21 A58
1KM 59-147 225/50R16 A01 A12 K1c K2b K56 Car V16 S02
e1*2001/116*
0328*00-14
VW Golf (VI) 59-173 205/55R16 A90 A16 A21 Cbo
1K 59-173 215/50R16 A12 Flh V16 S02
e1*2001/116 59-173 215/55R16 A12
*0242*25-..; 59-173 225/50R16 A01 A12 K1a K2b
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A90 A16 A21 Car
1KM 59-118 215/50R16 A12 S02
e1*2001/116*0328*..; 59-118 215/55R16 A12
e1*2007/46*0492*..
VW Golf (VII) /-Variant 63 - 162 205/55R16 A90 A16 A16 A21
AU, AUV 63 - 162 215/55R16 A12 A57 Car F24
e1*2007/46*0623*.., 63 - 162 225/50R16 A12 Flh KOV NoE
e1*2007/46*0627*.. V00 V16 X55
S04
VW Golf (VII) /-Variant 63 - 90 205/55R16 A90 A16 A16 A21
AU, AUV 63 - 90 215/55R16 A12 A58 Car F23
e1*2007/46*0623*.., 63 - 90 225/50R16 A12 Flh KOV NoE
e1*2007/46*0627*.. V16 S04
VW Golf (VII) GTE 110 205/55R16 A90 A16 A16 A21
Hybrid 110 215/55R16 A12 A58 F24 Flh
AU S04
e1*2007/46*0623*11-..
VW Golf Plus 55-125 205/55R16 A33 A16 A21 A58
1KP 55-125 225/50R16 A01 A12 K1a K1b K2b K56 Flh V16 S02
e1*2001/116*0304*..;
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/55R16 A90 A16 A16 A21
AUV 92, 110 215/55R16 A12 A58 F24 Flh
e1*2007/46*0627*.. 92, 110 225/50R16 A12 V00 V16 X55
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49132 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55101612 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ W7016
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 63-85 205/55R16 A90 A16 A16 A21
AUV 63-85 215/55R16 A12 A58 F23 Flh
e1*2007/46*0627*.. 63-85 225/50R16 A12 V16 S04
VW Jetta 77 - 110 195/55R16 A33 R37 A16 A21 A58
16, 16H 77 - 110 195/60R16 A33 R37 Sth V16 S04
e1*2007/46*0539*..; 77 - 155 205/55R16 A90
e1*2007/46*0584*.. 77 - 155 215/55R16 A12
77 - 155 225/50R16 A01 A12 K1a K1b K2b
VW Jetta 66-147 205/55R16 A33 A16 A21 A58
1KM 66-147 225/50R16 A01 A12 K1c K2b K56 Sth V16 S02
e1*2001/116*0328*..
VW Passat 75-147 205/55R16 A12 R37 120 A16 A16 A21
3C 75-147 215/55R16 A12 120 B03 DB8 Lim
e1*2001/116* 77-110 195/60R16 A33 R37 T89 T93 120 S02
0307*00-23
VW Passat 77-130 195/60R16 A33 R09 T89 T93 120 A16 A16 A21
3C, 3c 77-130 205/55R16 A12 R37 T91 T94 120 Car Lim V16
e1*2001/116* 77-155 205/55R16 A12 M+S T91 T94 120 VoA S02
0307*24-36; 77-155 215/55R16 A12 120
e1*2007/46* 77-155 225/50R16 A12 120
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-130 195/60R16 A33 R09 T89 T93 120 A16 A16 A21
3C, 3c 77-130 205/55R16 A12 R37 T91 T94 120 Car KMV Lim
e1*2001/116* 77-155 205/55R16 A12 M+S T91 T94 120 V16 VoA S02
0307*24-36; 77-155 215/55R16 A12 120
e1*2007/46* 77-155 225/50R16 A12 120
0502*00-10,
0547*00-03
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/55R16 A12 R37 120 A16 A16 A21
3C 75-147 215/55R16 A12 120 B03 Car DB8
e1*2001/116* 77-110 195/60R16 A33 R37 T89 T93 120 S02
0307*00-23
VW Touran (I) 66-125 205/55R16 A33 K1a 120 A01 A16 A21
1T A58 Npf S02
e1*2001/116*
0211*00-22;
e1*2007/46*
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49132 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55101612 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ W7016
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-103 195/60R16 A13 R37 T89 T93 120 A16 A21 A58
1T, 1t 66-130 205/55R16 A01 A33 K2b 120 Npf S02
e1*2001/116*
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
VW Touran (II) 81, 110 205/60R16 A31 120 A16 A16 A21
1T 81, 110 205/65R16 A31 118 A58 V16 S03
e1*2001/116* 81, 110 215/60R16 A01 A12 K1a 119
0211*36-..; 81, 110 225/55R16 A01 A12 K1a 120
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
118 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1180 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
119 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1190 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49132 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55101612 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ W7016
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 11
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49132 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55101612 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ W7016
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 11
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49132 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55101612 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ W7016
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 11
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49132 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55101612 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ W7016
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 11
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. Februar 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49132 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55101612 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ W7016
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 11
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Oktober 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Februar 2016
Coen 00243287.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
