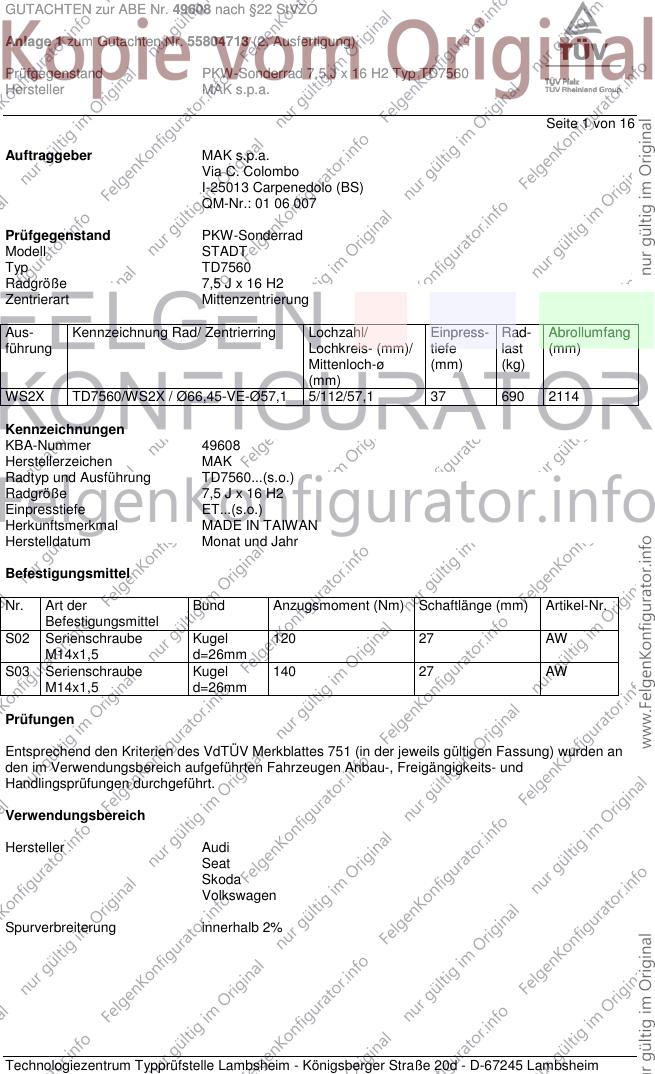

GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 1 von 16
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell STADT
Typ TD7560
Radgröße 7,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WS2X TD7560/WS2X / Ø66,45-VE-Ø57,1 5/112/57,1 37 690 2114
Kennzeichnungen
KBA-Nummer 49608
Herstellerzeichen MAK
Radtyp und Ausführung TD7560...(s.o.)
Radgröße 7,5 J x 16 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN TAIWAN
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kugel 120 27 AW
M14x1,5 d=26mm
S03 Serienschraube Kugel 140 27 AW
M14x1,5 d=26mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

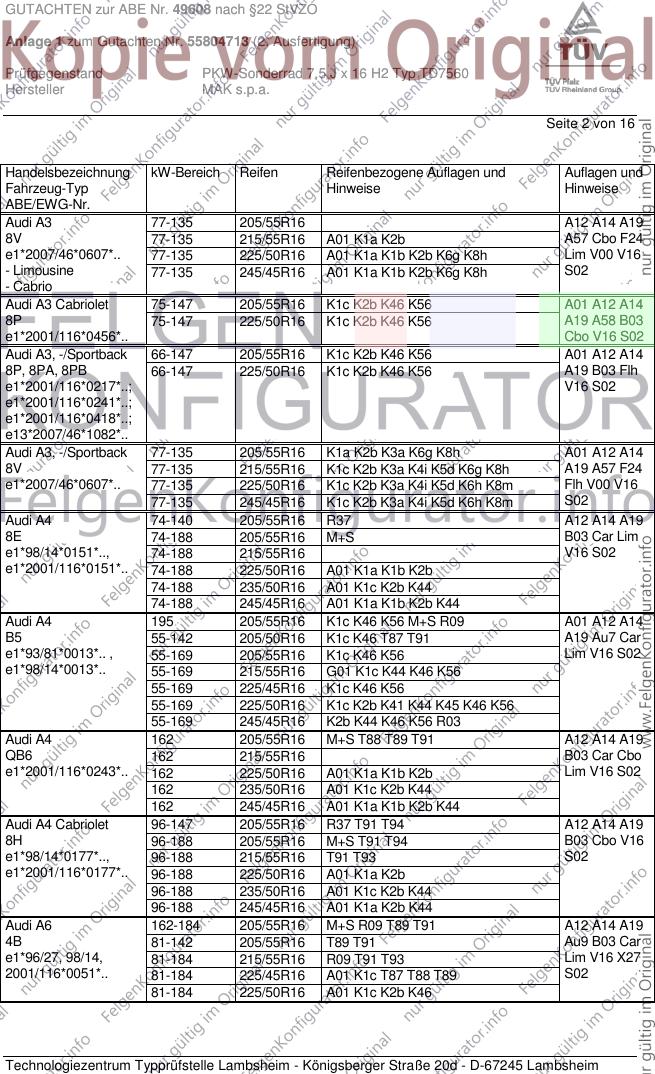

Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/55R16 A12 A14 A19
8V 77-135 215/55R16 A01 K1a K2b A57 Cbo F24
e1*2007/46*0607*.. 77-135 225/50R16 A01 K1a K1b K2b K6g K8h Lim V00 V16
- Limousine 77-135 245/45R16 A01 K1a K1b K2b K6g K8h S02
- Cabrio
Audi A3 Cabriolet 75-147 205/55R16 K1c K2b K46 K56 A01 A12 A14
8P 75-147 225/50R16 K1c K2b K46 K56 A19 A58 B03
e1*2001/116*0456*.. Cbo V16 S02
Audi A3, -/Sportback 66-147 205/55R16 K1c K2b K46 K56 A01 A12 A14
8P, 8PA, 8PB 66-147 225/50R16 K1c K2b K46 K56 A19 B03 Flh
e1*2001/116*0217*..; V16 S02
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/55R16 K1a K2b K3a K6g K8h A01 A12 A14
8V 77-135 215/55R16 K1c K2b K3a K4i K5d K6g K8h A19 A57 F24
e1*2007/46*0607*.. 77-135 225/50R16 K1c K2b K3a K4i K5d K6h K8m Flh V00 V16
77-135 245/45R16 K1c K2b K3a K4i K5d K6h K8m S02
Audi A4 74-140 205/55R16 R37 A12 A14 A19
8E 74-188 205/55R16 M+S B03 Car Lim
e1*98/14*0151*.., 74-188 215/55R16 V16 S02
e1*2001/116*0151*.. 74-188 225/50R16 A01 K1a K1b K2b
74-188 235/50R16 A01 K1c K2b K44
74-188 245/45R16 A01 K1a K1b K2b K44
Audi A4 195 205/55R16 K1c K46 K56 M+S R09 A01 A12 A14
B5 55-142 205/50R16 K1c K46 T87 T91 A19 Au7 Car
e1*93/81*0013*.. , 55-169 205/55R16 K1c K46 K56 Lim V16 S02
e1*98/14*0013*.. 55-169 215/55R16 G01 K1c K44 K46 K56
55-169 225/45R16 K1c K46 K56
55-169 225/50R16 K1c K2b K41 K44 K45 K46 K56
55-169 245/45R16 K2b K44 K46 K56 R03
Audi A4 162 205/55R16 M+S T88 T89 T91 A12 A14 A19
QB6 162 215/55R16 B03 Car Cbo
e1*2001/116*0243*.. 162 225/50R16 A01 K1a K1b K2b Lim V16 S02
162 235/50R16 A01 K1c K2b K44
162 245/45R16 A01 K1a K1b K2b K44
Audi A4 Cabriolet 96-147 205/55R16 R37 T91 T94 A12 A14 A19
8H 96-188 205/55R16 M+S T91 T94 B03 Cbo V16
e1*98/14*0177*.., 96-188 215/55R16 T91 T93 S02
e1*2001/116*0177*.. 96-188 225/50R16 A01 K1a K2b
96-188 235/50R16 A01 K1c K2b K44
96-188 245/45R16 A01 K1a K2b K44
Audi A6 162-184 205/55R16 M+S R09 T89 T91 A12 A14 A19
4B 81-142 205/55R16 T89 T91 Au9 B03 Car
e1*96/27, 98/14, 81-184 215/55R16 R09 T91 T93 Lim V16 X27
2001/116*0051*.. 81-184 225/45R16 A01 K1c T87 T88 T89 S02
81-184 225/50R16 A01 K1c K2b K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-140 205/60R16 A33 R09 T91 T92 A14 A19 B03
4F, 4F1 89-188 225/55R16 A12 Car DB8 Lim
e1*2001/116*0254*.., NBF V16 X27
e1*2001/116*0276*..; S02
e13*2007/46*1080*..
Audi A8 155-171 235/60R16 A01 K1a 138 A12 A14 A19
4E 155-171 245/55R16 A01 K1a K2b 138 B03 Lim NBF
e1*2001/116*0198*.., S02
e1*2001/116*0246*..
Audi A8 110-250 225/60R16 R35 138 A12 A14 A19
D2 110-250 245/50R16 A01 K1a K2b K46 138 B03 NBF V16
G850, 110-250 245/55R16 A01 K2b K44 K46 R03 138 S02
e1*93/81*0005*..;
e1*98/14*0005*..
Audi TT 118-155 225/55R16 K1a K1b K46 K56 A01 A12 A14
8J 118-155 235/50R16 K1c K2b K44 K46 K56 A19 A57 Cbo
e1*2001/116* 118-155 245/50R16 K1c K2b K41 K44 K46 K56 Cpe S02
0369*00-16;
0374*00-01;
0375*00
Seat Alhambra 85-162 205/60R16 A33 T96 138 A14 A19 A57
7N 85-162 215/55R16 A12 T93 T97 138 V16 S03
e1*2007/46*0402*..; 85-162 215/60R16 A12 T95 T99 138
e1*2007/46*0435*.. 85-162 225/55R16 A12 T94 T95 138
- incl- Facelift 2015 85-162 235/50R16 A01 A12 K2b T95 138
Seat Altea / Toledo 63-155 205/55R16 K1c K2b A01 A12 A14
5P, 5PN 63-155 225/50R16 K1c K2b K41 K44 K46 K56 A19 A60 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. V16 S02
Seat Exeo / Exeo ST 75-155 205/55R16 A12 A14 A19
3R, 3RN 75-155 215/55R16 A01 K1a K1b A58 B03 Car
e9*2001/116*0072*.., 75-155 225/50R16 A01 K1a K1b Lim V16 S02
e9*2007/46*0011*.. 75-155 245/45R16 A01 K1a K1b
Seat Leon 63-155 205/55R16 K1a K1b K27 K2b A01 A12 A14
1P, 1PN 63-155 205/55R16 K1a K1b K27 K2b M+S A19 A58 Flh
e9*2001/116*0052*..; 63-155 225/50R16 K1c K27 K2b K41 K43 K44 K46 V16 S02
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 K1a K2b K6j A01 A12 A14
5F 81-135 215/55R16 K1a K1b K2b K3c K6g K6i K6j K8g A19 Car F24
e9*2007/46*0094*.. 81-135 225/50R16 K1c K2b K5d K5i K6g K6j K8k Flh KOV V00
81-135 245/45R16 K1c K2b K5d K5i K6g K6j K8k V16 S02
Seat Leon 63 - 110 205/55R16 K1a K2b A01 A12 A14
5F 63 - 110 215/55R16 K1a K1b K2b K3c K6j K8g A19 A58 Car
e9*2007/46*0094*.. 63 - 110 225/50R16 K1c K2b K6g K6j K8k F23 Flh KOV
63 - 110 245/45R16 K1c K2b K6g K6j K8k V16 S02
Skoda Octavia (II) 55-118 205/55R16 K1c A01 A12 A14
1Z 55-118 225/50R16 K1c K27 K2b K41 K45 K46 K56 A19 Car Lim
e11*2001/116*0230*..; 55-147 205/55R16 K1c M+S Npf V16 S02
e11*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 205/55R16 A12 A14 A19
5E 63-110 215/55R16 A01 K1a K1b K2b K8g A58 Car F23
e11*2007/46*0243*..; 63-110 225/50R16 A01 K1c K2b K8k Lim Npf V16
e11*2007/46*0244*.. 63-110 245/45R16 A01 K1c K2b K8k S02
Skoda Octavia (III) 77-135 205/55R16 A12 A14 A19
5E 77-135 215/55R16 A01 K1a K1b K2b A57 Car F24
e11*2007/46*0243*.. 77-135 225/50R16 A01 K1c K2b K6g K8e Lim Npf V00
77-135 245/45R16 A01 K1c K2b K6g K8e V16 X55 S02
Skoda Octavia Scout 103-118 205/55R16 K1c M+S T91 A01 A12 A14
(II) A19 A56 Car
1Z KMV S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 110-135 205/55R16 M+S A12 A14 A19
(III) 110-135 205/60R16 M+S A56 Car F24
5E 110-135 215/55R16 M+S S02
e11*2007/46*0243*.. 110-135 225/50R16 M+S
110-135 225/55R16 M+S
Skoda Superb (I) 74-142 205/55R16 T88 T89 T91 A12 A14 A19
3U 74-142 215/50R16 T90 A58 B03 Lim
e11*98/14*0187*.. 74-142 225/45R16 T89 V16 S02
74-142 225/50R16 A01 K45 L02
74-142 245/45R16 R03
Skoda Superb (II) 77-147 205/55R16 K1a K2b K56 T91 T94 A01 A12 A14
3T 77-147 215/55R16 K1a K1b K27 K2b K44 K46 K56 A19 B03 Car
e11*2001/116* 77-147 225/50R16 K1c K27 K2b K41 K44 K46 K56 T92 Lim V16 S02
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-140 215/60R16 A12 A14 A19
3T 88-140 225/55R16 A57 B03 Car
e11*2001/116* 88-140 225/60R16 Lim S03
0326*32-..;
e11*2007/46*
0014*22-..
Skoda Yeti 77 205/55R16 A33 T91 T94 A14 A19 A57
5L 77-125 205/55R16 A33 M+S T91 T94 S02
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92
e11*2007/46*0034*.. 77-125 215/55R16 A01 A12 K1a K1b K2b
77-125 215/60R16 A01 A12 K1a K1b K2b
77-125 225/50R16 A01 A12 K1a K1b K2b T92
77-125 225/55R16 A01 A12 K1a K1b K2b
77-125 235/50R16 A01 A12 K1c K2a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

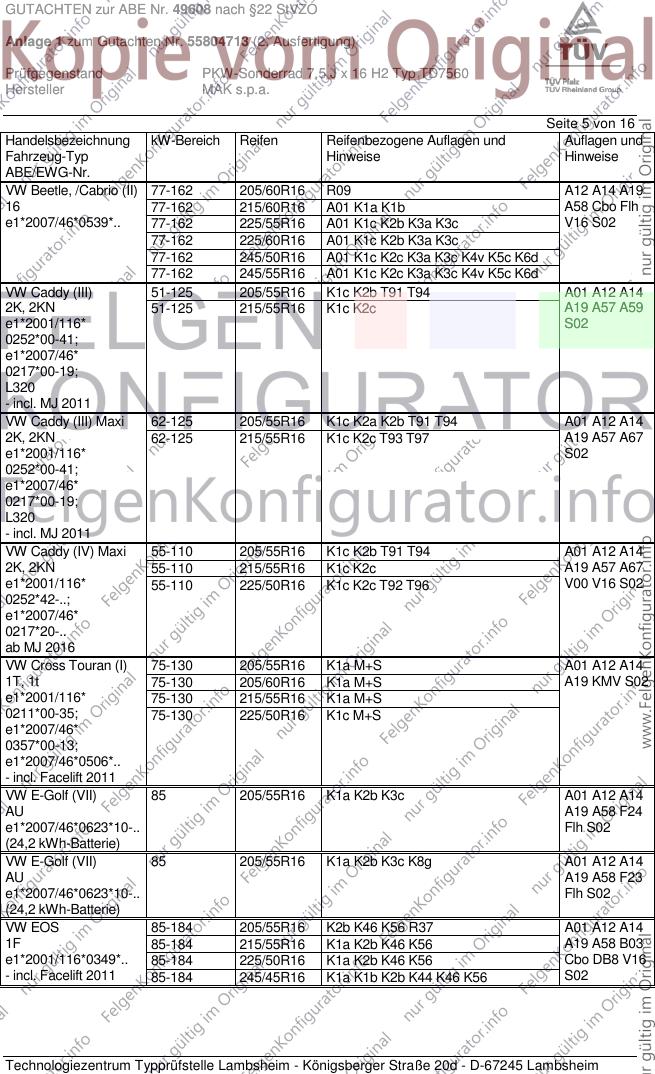

GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, /Cabrio (II) 77-162 205/60R16 R09 A12 A14 A19
16 77-162 215/60R16 A01 K1a K1b A58 Cbo Flh
e1*2007/46*0539*.. 77-162 225/55R16 A01 K1c K2b K3a K3c V16 S02
77-162 225/60R16 A01 K1c K2b K3a K3c
77-162 245/50R16 A01 K1c K2c K3a K3c K4v K5c K6d
77-162 245/55R16 A01 K1c K2c K3a K3c K4v K5c K6d
VW Caddy (III) 51-125 205/55R16 K1c K2b T91 T94 A01 A12 A14
2K, 2KN 51-125 215/55R16 K1c K2c A19 A57 A59
e1*2001/116* S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/55R16 K1c K2a K2b T91 T94 A01 A12 A14
2K, 2KN 62-125 215/55R16 K1c K2c T93 T97 A19 A57 A67
e1*2001/116* S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 205/55R16 K1c K2b T91 T94 A01 A12 A14
2K, 2KN 55-110 215/55R16 K1c K2c A19 A57 A67
e1*2001/116* 55-110 225/50R16 K1c K2c T92 T96 V00 V16 S02
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/55R16 K1a M+S A01 A12 A14
1T, 1t 75-130 205/60R16 K1a M+S A19 KMV S02
e1*2001/116* 75-130 215/55R16 K1a M+S
0211*00-35; 75-130 225/50R16 K1c M+S
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85 205/55R16 K1a K2b K3c A01 A12 A14
AU A19 A58 F24
e1*2007/46*0623*10-.. Flh S02
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 205/55R16 K1a K2b K3c K8g A01 A12 A14
AU A19 A58 F23
e1*2007/46*0623*10-.. Flh S02
(24,2 kWh-Batterie)
VW EOS 85-184 205/55R16 K2b K46 K56 R37 A01 A12 A14
1F 85-184 215/55R16 K1a K2b K46 K56 A19 A58 B03
e1*2001/116*0349*.. 85-184 225/50R16 K1a K2b K46 K56 Cbo DB8 V16
- incl. Facelift 2011 85-184 245/45R16 K1a K1b K2b K44 K46 K56 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

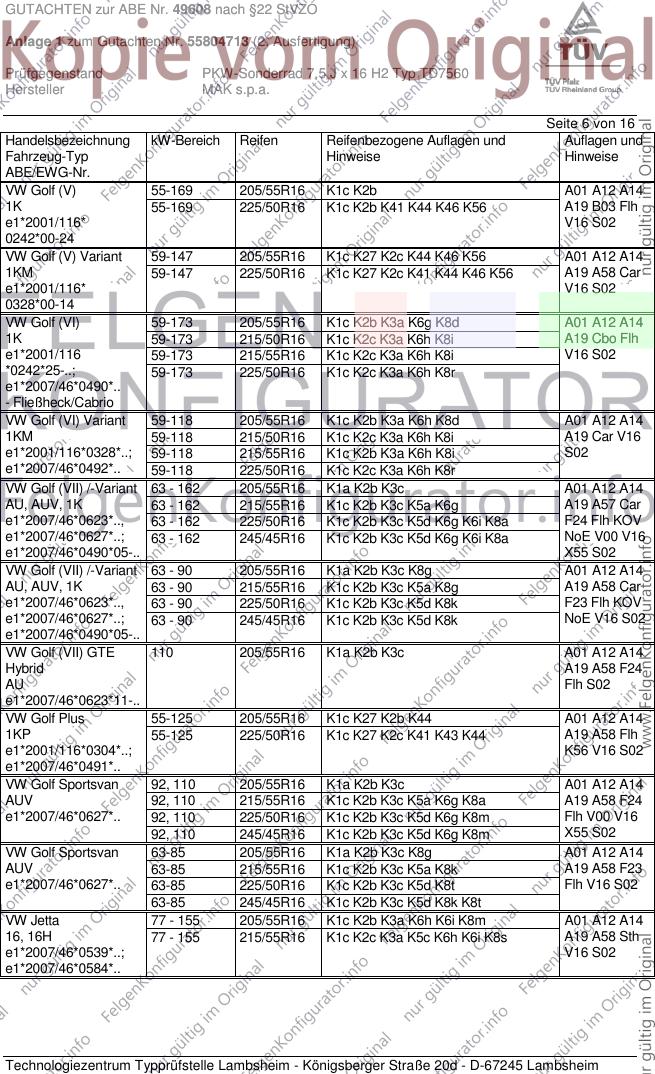

Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-169 205/55R16 K1c K2b A01 A12 A14
1K 55-169 225/50R16 K1c K2b K41 K44 K46 K56 A19 B03 Flh
e1*2001/116* V16 S02
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 K1c K27 K2c K44 K46 K56 A01 A12 A14
1KM 59-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A19 A58 Car
e1*2001/116* V16 S02
0328*00-14
VW Golf (VI) 59-173 205/55R16 K1c K2b K3a K6g K8d A01 A12 A14
1K 59-173 215/50R16 K1c K2c K3a K6h K8i A19 Cbo Flh
e1*2001/116 59-173 215/55R16 K1c K2c K3a K6h K8i V16 S02
*0242*25-..; 59-173 225/50R16 K1c K2c K3a K6h K8r
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1c K2b K3a K6h K8d A01 A12 A14
1KM 59-118 215/50R16 K1c K2c K3a K6h K8i A19 Car V16
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2b K3a K6h K8i S02
e1*2007/46*0492*.. 59-118 225/50R16 K1c K2c K3a K6h K8r
VW Golf (VII) /-Variant 63 - 162 205/55R16 K1a K2b K3c A01 A12 A14
AU, AUV, 1K 63 - 162 215/55R16 K1c K2b K3c K5a K6g A19 A57 Car
e1*2007/46*0623*.., 63 - 162 225/50R16 K1c K2b K3c K5d K6g K6i K8a F24 Flh KOV
e1*2007/46*0627*..; 63 - 162 245/45R16 K1c K2b K3c K5d K6g K6i K8a NoE V00 V16
e1*2007/46*0490*05-.. X55 S02
VW Golf (VII) /-Variant 63 - 90 205/55R16 K1a K2b K3c K8g A01 A12 A14
AU, AUV, 1K 63 - 90 215/55R16 K1c K2b K3c K5a K8g A19 A58 Car
e1*2007/46*0623*.., 63 - 90 225/50R16 K1c K2b K3c K5d K8k F23 Flh KOV
e1*2007/46*0627*..; 63 - 90 245/45R16 K1c K2b K3c K5d K8k NoE V16 S02
e1*2007/46*0490*05-..
VW Golf (VII) GTE 110 205/55R16 K1a K2b K3c A01 A12 A14
Hybrid A19 A58 F24
AU Flh S02
e1*2007/46*0623*11-..
VW Golf Plus 55-125 205/55R16 K1c K27 K2b K44 A01 A12 A14
1KP 55-125 225/50R16 K1c K27 K2c K41 K43 K44 A19 A58 Flh
e1*2001/116*0304*..; K56 V16 S02
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/55R16 K1a K2b K3c A01 A12 A14
AUV 92, 110 215/55R16 K1c K2b K3c K5a K6g K8a A19 A58 F24
e1*2007/46*0627*.. 92, 110 225/50R16 K1c K2b K3c K5d K6g K8m Flh V00 V16
92, 110 245/45R16 K1c K2b K3c K5d K6g K8m X55 S02
VW Golf Sportsvan 63-85 205/55R16 K1a K2b K3c K8g A01 A12 A14
AUV 63-85 215/55R16 K1c K2b K3c K5a K8k A19 A58 F23
e1*2007/46*0627*.. 63-85 225/50R16 K1c K2b K3c K5d K8t Flh V16 S02
63-85 245/45R16 K1c K2b K3c K5d K8k K8t
VW Jetta 77 - 155 205/55R16 K1c K2b K3a K6h K6i K8m A01 A12 A14
16, 16H 77 - 155 215/55R16 K1c K2c K3a K5c K6h K6i K8s A19 A58 Sth
e1*2007/46*0539*..; V16 S02
e1*2007/46*0584*..

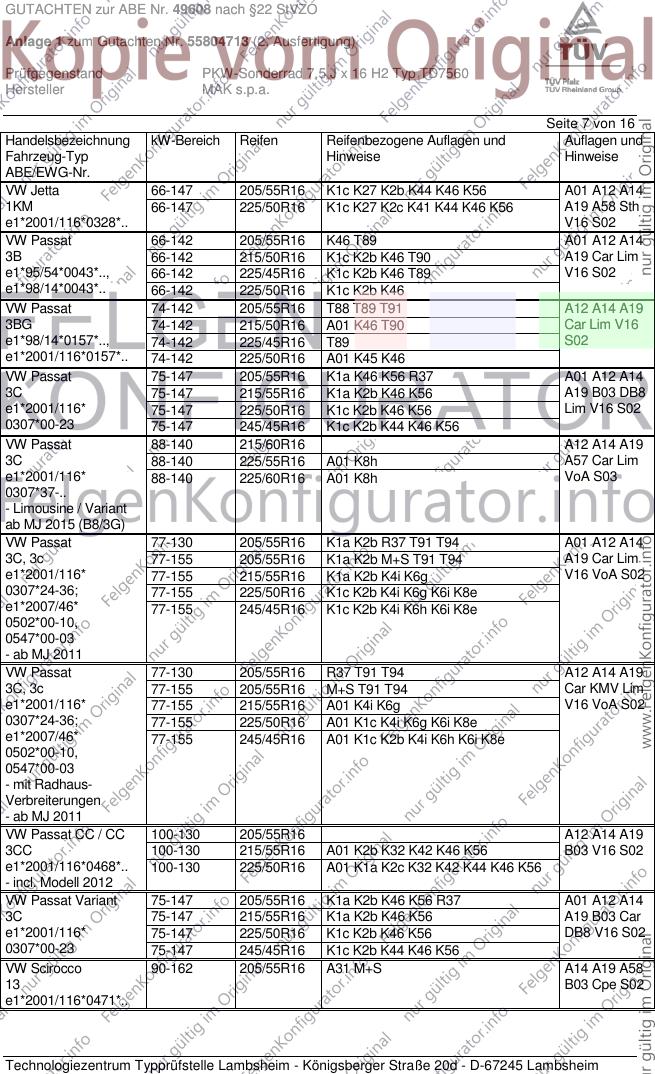

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 66-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A12 A14
1KM 66-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A19 A58 Sth
e1*2001/116*0328*.. V16 S02
VW Passat 66-142 205/55R16 K46 T89 A01 A12 A14
3B 66-142 215/50R16 K1c K2b K46 T90 A19 Car Lim
e1*95/54*0043*.., 66-142 225/45R16 K1c K2b K46 T89 V16 S02
e1*98/14*0043*.. 66-142 225/50R16 K1c K2b K46
VW Passat 74-142 205/55R16 T88 T89 T91 A12 A14 A19
3BG 74-142 215/50R16 A01 K46 T90 Car Lim V16
e1*98/14*0157*.., 74-142 225/45R16 T89 S02
e1*2001/116*0157*.. 74-142 225/50R16 A01 K45 K46
VW Passat 75-147 205/55R16 K1a K46 K56 R37 A01 A12 A14
3C 75-147 215/55R16 K1a K2b K46 K56 A19 B03 DB8
e1*2001/116* 75-147 225/50R16 K1c K2b K46 K56 Lim V16 S02
0307*00-23 75-147 245/45R16 K1c K2b K44 K46 K56
VW Passat 88-140 215/60R16 A12 A14 A19
3C 88-140 225/55R16 A01 K8h A57 Car Lim
e1*2001/116* 88-140 225/60R16 A01 K8h VoA S03
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
VW Passat 77-130 205/55R16 K1a K2b R37 T91 T94 A01 A12 A14
3C, 3c 77-155 205/55R16 K1a K2b M+S T91 T94 A19 Car Lim
e1*2001/116* 77-155 215/55R16 K1a K2b K4i K6g V16 VoA S02
0307*24-36; 77-155 225/50R16 K1c K2b K4i K6g K6i K8e
e1*2007/46* 77-155 245/45R16 K1c K2b K4i K6h K6i K8e
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-130 205/55R16 R37 T91 T94 A12 A14 A19
3C, 3c 77-155 205/55R16 M+S T91 T94 Car KMV Lim
e1*2001/116* 77-155 215/55R16 A01 K4i K6g V16 VoA S02
0307*24-36; 77-155 225/50R16 A01 K1c K4i K6g K6i K8e
e1*2007/46* 77-155 245/45R16 A01 K1c K2b K4i K6h K6i K8e
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat CC / CC 100-130 205/55R16 A12 A14 A19
3CC 100-130 215/55R16 A01 K2b K32 K42 K46 K56 B03 V16 S02
e1*2001/116*0468*.. 100-130 225/50R16 A01 K1a K2c K32 K42 K44 K46 K56
- incl. Modell 2012
VW Passat Variant 75-147 205/55R16 K1a K2b K46 K56 R37 A01 A12 A14
3C 75-147 215/55R16 K1a K2b K46 K56 A19 B03 Car
e1*2001/116* 75-147 225/50R16 K1c K2b K46 K56 DB8 V16 S02
0307*00-23 75-147 245/45R16 K1c K2b K44 K46 K56
VW Scirocco 90-162 205/55R16 A31 M+S A14 A19 A58
13 B03 Cpe S02
e1*2001/116*0471*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

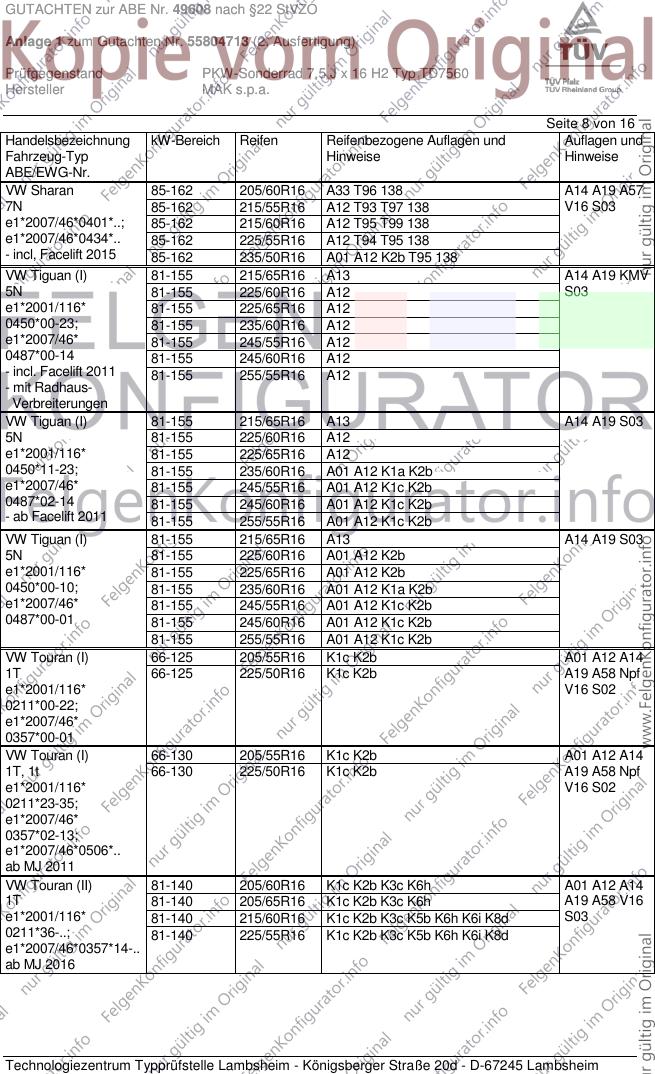

Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan 85-162 205/60R16 A33 T96 138 A14 A19 A57
7N 85-162 215/55R16 A12 T93 T97 138 V16 S03
e1*2007/46*0401*..; 85-162 215/60R16 A12 T95 T99 138
e1*2007/46*0434*.. 85-162 225/55R16 A12 T94 T95 138
- incl, Facelift 2015 85-162 235/50R16 A01 A12 K2b T95 138
VW Tiguan (I) 81-155 215/65R16 A13 A14 A19 KMV
5N 81-155 225/60R16 A12 S03
e1*2001/116* 81-155 225/65R16 A12
0450*00-23; 81-155 235/60R16 A12
e1*2007/46* 81-155 245/55R16 A12
0487*00-14 81-155 245/60R16 A12
- incl. Facelift 2011 81-155 255/55R16 A12
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/65R16 A13 A14 A19 S03
5N 81-155 225/60R16 A12
e1*2001/116* 81-155 225/65R16 A12
0450*11-23; 81-155 235/60R16 A01 A12 K1a K2b
e1*2007/46* 81-155 245/55R16 A01 A12 K1c K2b
0487*02-14 81-155 245/60R16 A01 A12 K1c K2b
- ab Facelift 2011 81-155 255/55R16 A01 A12 K1c K2b
VW Tiguan (I) 81-155 215/65R16 A13 A14 A19 S03
5N 81-155 225/60R16 A01 A12 K2b
e1*2001/116* 81-155 225/65R16 A01 A12 K2b
0450*00-10; 81-155 235/60R16 A01 A12 K1a K2b
e1*2007/46* 81-155 245/55R16 A01 A12 K1c K2b
0487*00-01 81-155 245/60R16 A01 A12 K1c K2b
81-155 255/55R16 A01 A12 K1c K2b
VW Touran (I) 66-125 205/55R16 K1c K2b A01 A12 A14
1T 66-125 225/50R16 K1c K2b A19 A58 Npf
e1*2001/116* V16 S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 205/55R16 K1c K2b A01 A12 A14
1T, 1t 66-130 225/50R16 K1c K2b A19 A58 Npf
e1*2001/116* V16 S02
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
VW Touran (II) 81-140 205/60R16 K1c K2b K3c K6h A01 A12 A14
1T 81-140 205/65R16 K1c K2b K3c K6h A19 A58 V16
e1*2001/116* 81-140 215/60R16 K1c K2b K3c K5b K6h K6i K8d S03
0211*36-..; 81-140 225/55R16 K1c K2b K3c K5b K6h K6i K8d
e1*2007/46*0357*14-..
ab MJ 2016

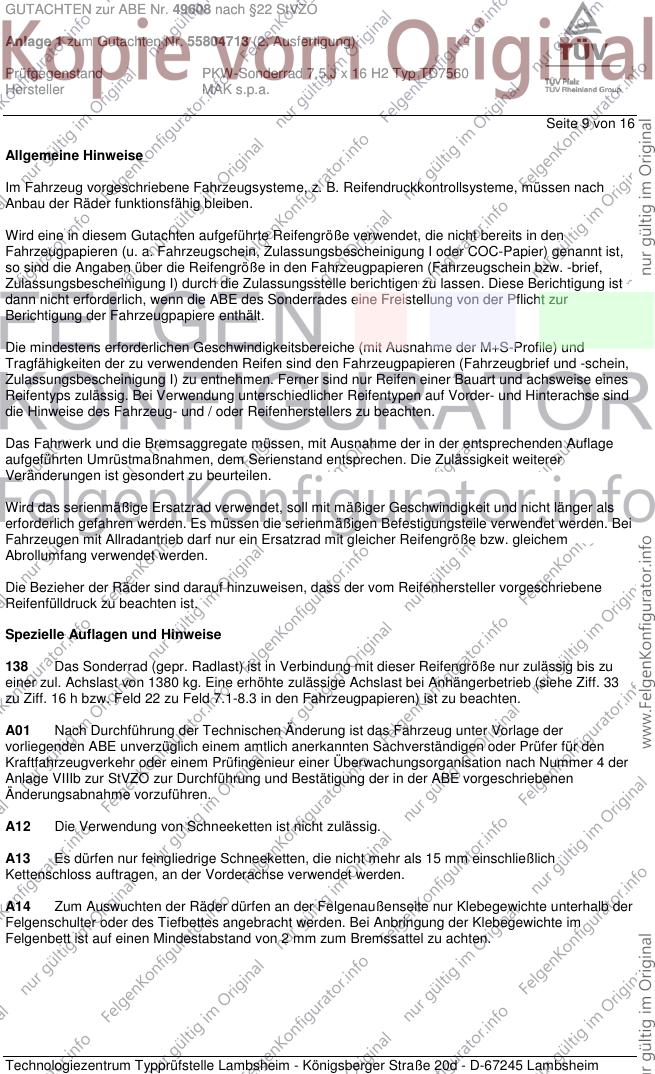

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 9 von 16
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

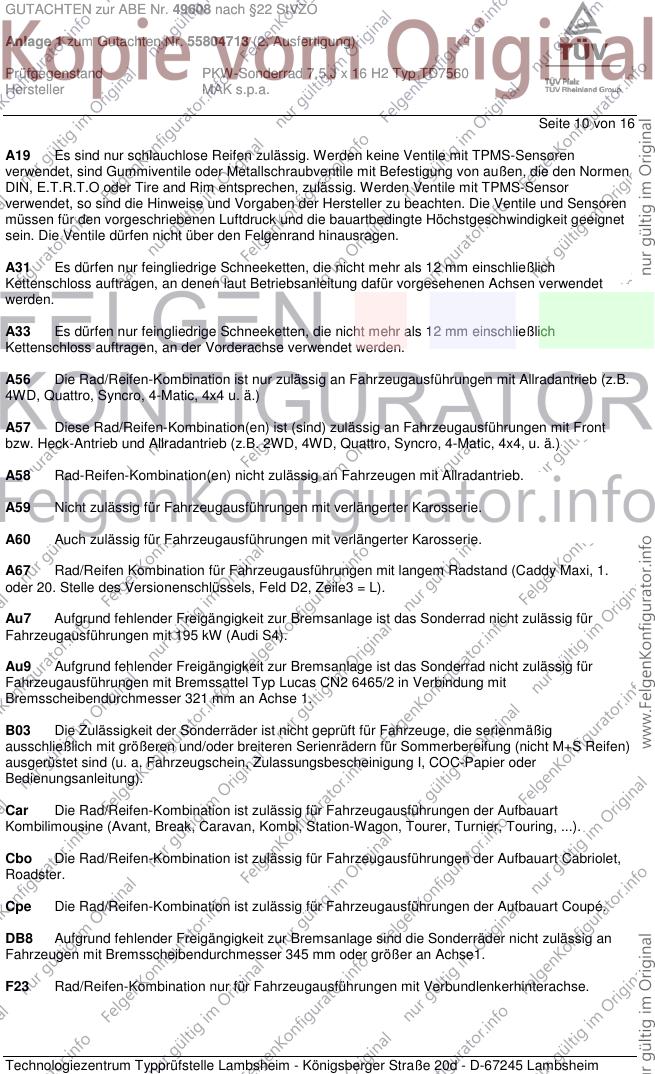

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.
Seite 10 von 16
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

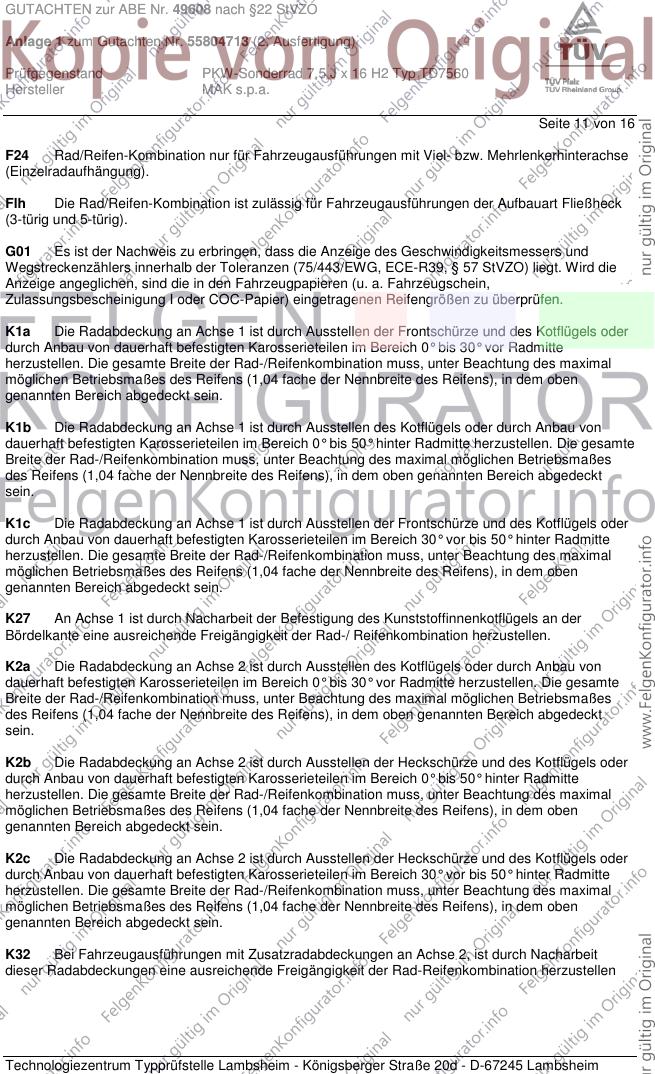

Seite 11 von 16
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

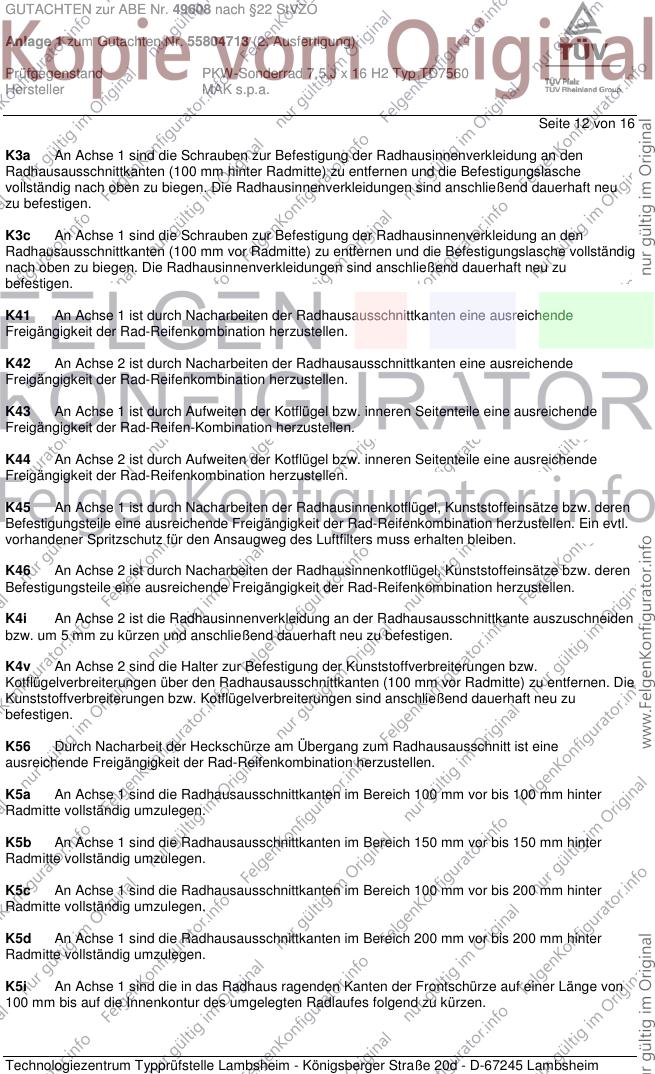

Seite 12 von 16
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

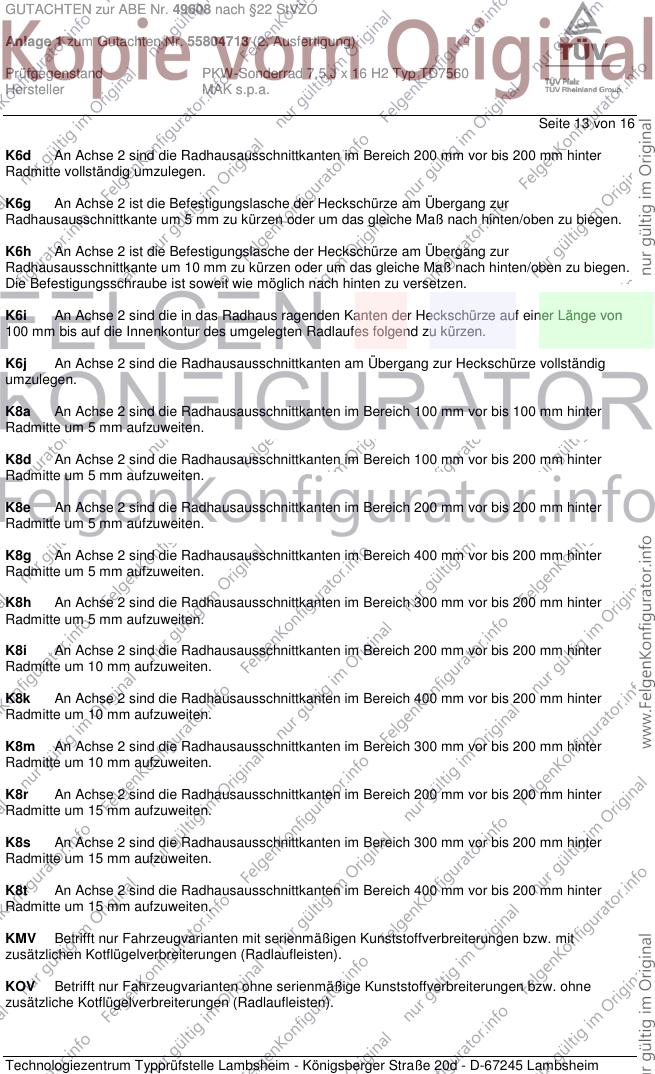

Seite 13 von 16
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

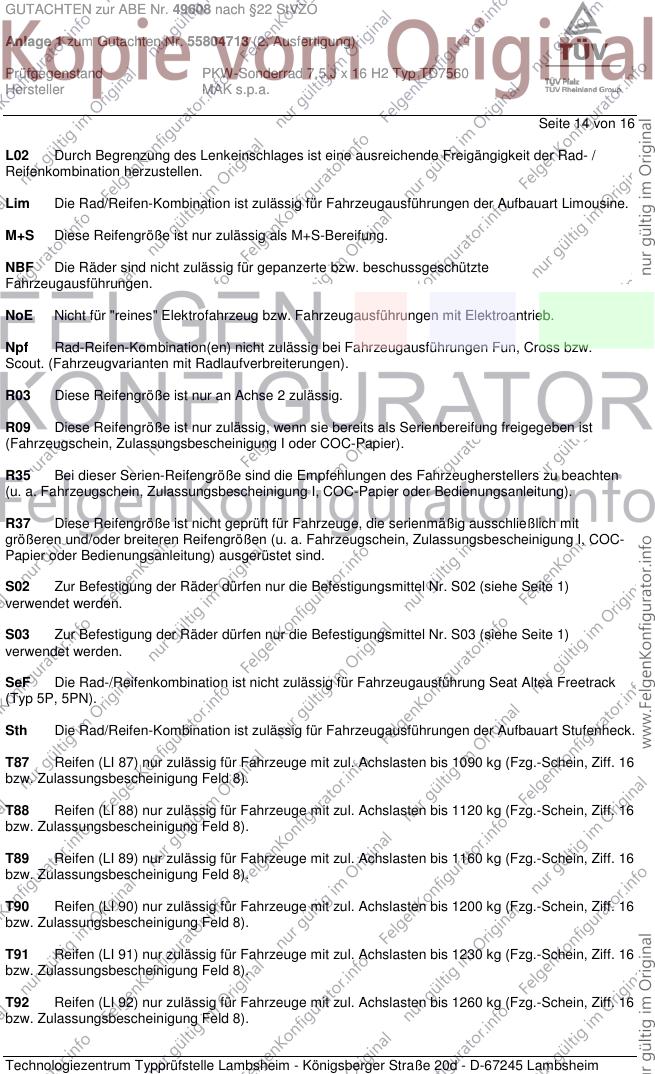

Seite 14 von 16
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

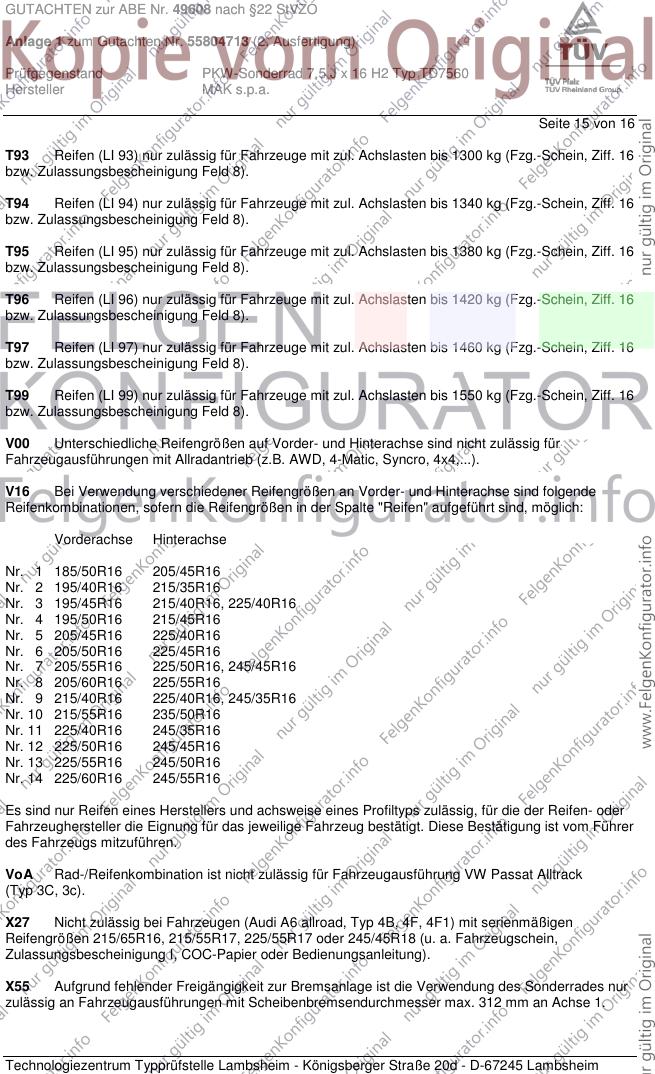

Seite 15 von 16
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49608 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55804713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ TD7560
Hersteller MAK s.p.a.

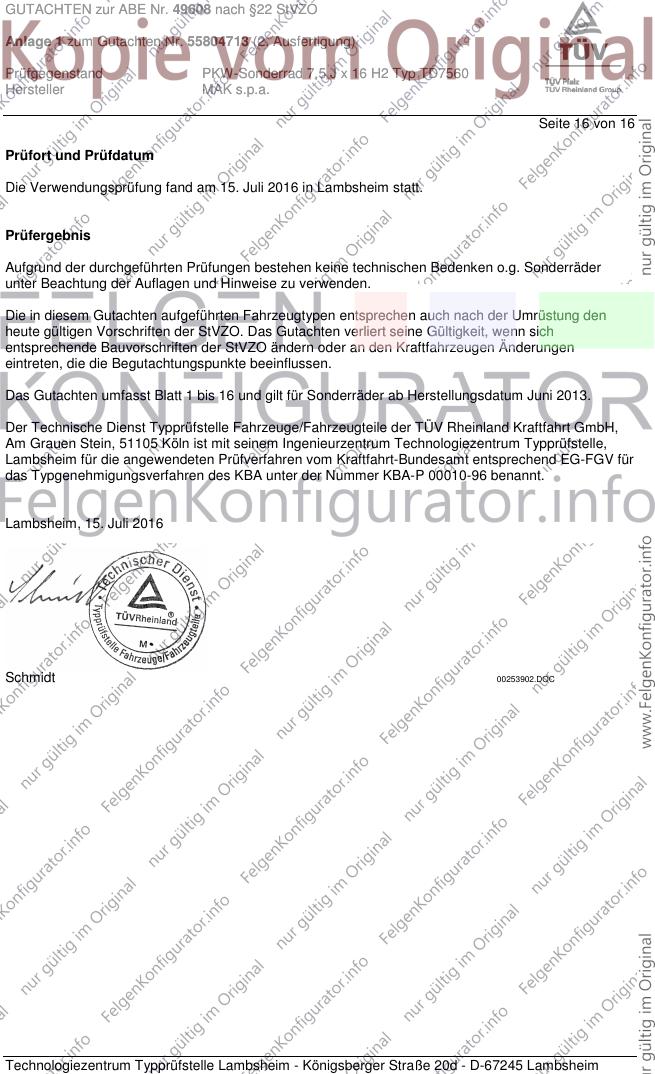

Seite 16 von 16
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Juni 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Juli 2016
Schmidt 00253902.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
