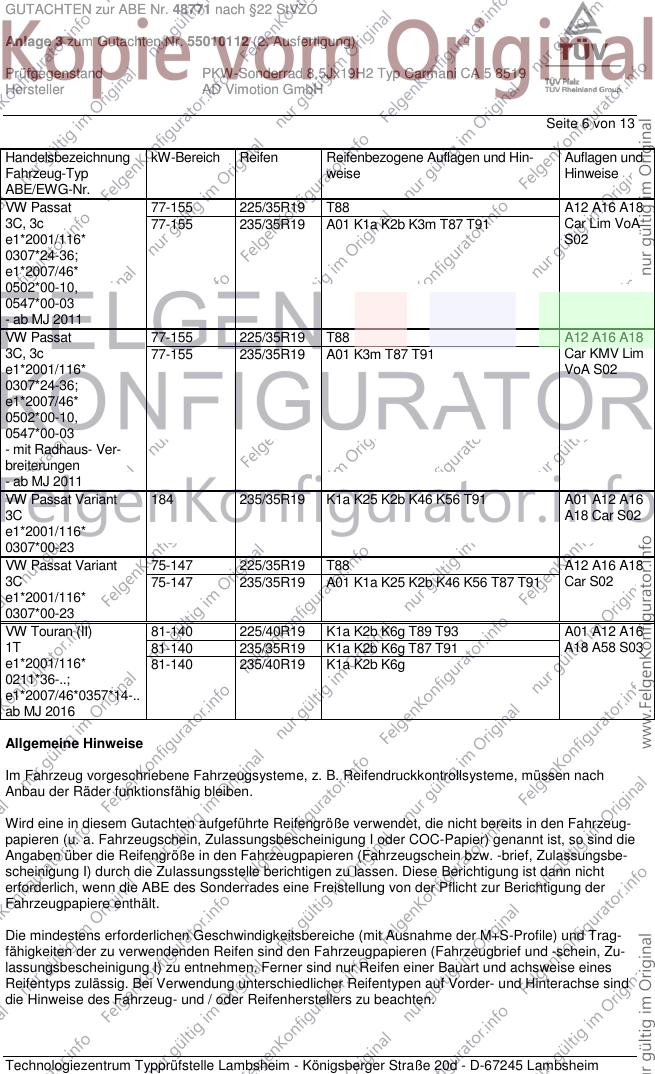

GUTACHTEN zur ABE Nr. 48771 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55010112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ Carmani CA 5 8519
Hersteller AD Vimotion GmbH
Seite 1 von 13
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: TIC 1510211010
Prüfgegenstand PKW-Sonderrad
Modell Carmani CA 5 Arrow
Typ Carmani CA 5 8519
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- CARMANI CA5 8519 LK112/ 5/112/57,1 47 800 2325
Ø72,6.x57.1
Kennzeichnungen
KBA-Nummer 48771
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung CARMANI CA5 8519
Radgröße 8,5Jx19H2
Einpresstiefe (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48771 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55010112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ Carmani CA 5 8519
Hersteller AD Vimotion GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 T85 A12 A16 A18
8V 77-140 225/35R19 T84 T88 A57 Cbo F24
e1*2007/46*0607*.. Lim S02
- Limousine
- Cabrio
Audi A3 Cabriolet 75-147 225/35R19 K1c K56 T84 T88 A01 A12 A16
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A18 A58 Cbo
e1*2001/116*0456*.. S02
Audi A3, -/Sportback 184-195 225/35R19 K1c K56 T88 A01 A12 A16
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A18 Flh S02
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c K56 T84 T88 A01 A12 A16
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A18 Flh S02
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1a K1b K56 R37 T85
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 T85 A12 A16 A18
8V 77-140 225/35R19 A01 K1a K2b K3a K6g K8h T84 T88 A57 F24 Flh
e1*2007/46*0607*.. S02
Audi A6 -/Avant 89-257 245/35R19 T93 A12 A16 A18
4F, 4F1 89-257 255/35R19 T92 T96 Car Lim NBF
e1*2001/116*0254*.., X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 S6 320 255/35R19 T96 A12 A16 A18
4F, 4F1 Car Lim X27
e1*2001/116*0254*..; S02
e13*2007/46*1080*..
Audi RS3 Sportback 250 225/35R19 K4h R03 T88 A01 A12 A16
8P 250 235/35R19 K4g K4i K6g T91 A18 A56 AV9
e1*2007/46*0615*.. 250 255/30R19 K1c K3b K3s R02 T91 Flh S02
Audi RS3 Sportback 270 235/35R19 A90 K6g K8d A01 A16 A18
8V 270 255/30R19 A12 K1a K1b K3c K5d R02 A56 BnK V9A
e1*2007/46*0608*01- S02
Audi S3 206-228 225/35R19 T84 T88 A12 A16 A18
8V A56 Cbo F24
e1*2007/46*0607*.. Lim S02
- Limousine
- Cabrio
Audi S3, -/Sportback 206-228 225/35R19 K1a K2b K3a K6g K8h T88 A01 A12 A16
8V A18 A56 F24
e1*2007/46*0607*.. Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48771 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55010112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ Carmani CA 5 8519
Hersteller AD Vimotion GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi TT 118-155 225/35R19 T84 T88 A12 A16 A18
8J 118-155 225/40R19 A57 Cbo Cpe
e1*2001/116* 118-155 235/35R19 V00 V19 S02
0369*00-16; 118-184 245/35R19 A01 K46 K56
0374*00-01; 118-184 255/30R19 A01 K46 K56
0375*00 118-184 255/35R19 A01 K46 K56
118-200 235/35R19 M+S
118-200 245/35R19 A01 K46 K56 M+S
Audi TT 132-169 225/35R19 R37 T84 T88 A12 A16 A18
8J 132-169 225/40R19 R37 A57 Cbo Cpe
e1*2001/116* 132-169 235/35R19 R37 V00 V19 S02
0369*17-.. 132-169 245/35R19
ab MJ 2015 (8S) 132-169 255/30R19 A01 K6g
132-169 255/35R19 A01 K6g
Audi TT RS 250, 265 235/35R19 M+S A12 A16 A18
8J 250, 265 245/35R19 A01 K46 K56 M+S A56 Cbo Cpe
e1*2001/116* S02
0369*00-16
Audi TTS 210, 228 225/35R19 M+S T84 T88 A12 A16 A18
8J 210, 228 225/40R19 M+S A56 Cbo Cpe
e1*2001/116* 210, 228 235/35R19 M+S S02
0369*18-.. 210, 228 245/35R19
ab MJ 2015 (8S) 210, 228 255/30R19 A01 K6g
210, 228 255/35R19 A01 K6g
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A01 A12 A16
5P, 5PN 63-155 225/35R19 K1c T84 T88 A18 A60 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. S02
Seat Leon 63-118 215/35R19 R37 T85 A12 A16 A18
1P, 1PN 63-195 225/35R19 A01 K1a K1b K27 K2b K56 T84 T88 A58 Flh S02
e9*2001/116*0052*..; 63-195 235/35R19 A01 G03 K1a K1b K27 K2b K44
e9*2007/46*0013*..
Seat Leon 81-135 215/35R19 A58 T85 A12 A16 A18
5F 81-135 225/35R19 A01 K1a K2b K6j T84 T88 Car F24 Flh
e9*2007/46*0094*.. KOV S02
Seat Leon 63 - 110 215/35R19 T85 A12 A16 A18
5F 63 - 110 225/35R19 A01 K1a K2b T84 A58 Car F23
e9*2007/46*0094*.. Flh KOV S02
Seat Leon Cupra 195-213 225/35R19 K1a K2b K6j T88 A01 A12 A16
5F 195-213 225/35R19 K1v K2h K6j T88 A18 A58 Car
e9*2007/46*0094*.. F24 Flh S02
Skoda Octavia (II) 55-147 225/35R19 K1a T88 A01 A12 A16
1Z A18 A58 Car
e11*2001/116*0230*..; Lim Npf S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/35R19 A12 A16 A18
5E 63-110 225/35R19 T88 A58 Car F23
e11*2007/46*0243*..; Lim Npf S02
e11*2007/46*0244*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48771 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55010112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ Carmani CA 5 8519
Hersteller AD Vimotion GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 132-169 215/35R19 T85 A12 A16 A18
5E 132-169 225/35R19 T84 T88 A58 Car F24
e11*2007/46*0243*.. Lim Npf S02
Skoda Octavia Scout 103-118 225/40R19 K1a T93 A01 A12 A16
(II) 103-118 235/35R19 K1c T91 A18 A56 Car
1Z KMV S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Superb (II) 77-147 225/35R19 T88 A12 A16 A18
3T Car Lim S02
e11*2001/116*
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Yeti 77-125 225/40R19 T89 T93 A12 A16 A18
5L 77-125 235/35R19 T91 A57 S02
e11*2007/46*0010*..,
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-162 225/40R19 A12 A16 A18
16 77-162 235/35R19 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 235/40R19 S02
VW E-Golf (VII) 85 225/35R19 A01 K1a K2b K3c T88 A12 A16 A18
AU A58 F24 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 225/35R19 A01 K1a K2b K3c T88 A12 A16 A18
AU A58 F23 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A01 A12 A16
1K 55-184 225/35R19 K1c T84 T88 A18 Flh S02
e1*2001/116*
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 K1a K2b K56 T85 A01 A12 A16
1KM 59-147 225/35R19 K1c K27 K2b K44 K46 K56 T84 T88 A18 A58 Car
e1*2001/116* S02
0328*00-14
VW Golf (VI) 59-118 215/35R19 K1a K2b T85 A01 A12 A16
1K 59-173 225/35R19 K1c K2b K3a K6g K8d T84 T88 A18 Cbo Flh
e1*2001/116 S02
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 K1a K2b K6g T85 A01 A12 A16
1KM 59-118 225/35R19 K1c K2b K3a K6h K8d T84 T88 A18 Car S02
e1*2001/116*0328*..;
e1*2007/46*0492*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48771 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55010112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ Carmani CA 5 8519
Hersteller AD Vimotion GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63-169 215/35R19 T85 A12 A16 A18
AU, AUV, 1K 63-195 225/35R19 A01 K1a K2b K3c T84 T88 A57 Car F24
e1*2007/46*0623*.., Flh KOV NoE
e1*2007/46*0627*..; S02
e1*2007/46*0490*05-..
VW Golf (VII) /-Variant 63 - 90 215/35R19 T85 A12 A16 A18
AU, AUV, 1K 63 - 90 225/35R19 A01 K1a K2b K3c T84 A58 Car F23
e1*2007/46*0623*.., Flh KOV NoE
e1*2007/46*0627*..; S02
e1*2007/46*0490*05-..
VW Golf (VII) GTE 110 225/35R19 A01 K1a K2b K3c T88 A12 A16 A18
Hybrid A58 F24 Flh
AU S02
e1*2007/46*0623*11-..
VW Golf Plus 55-125 225/35R19 A01 K1a K1b K27 K2b K44 K56 T84 A12 A16 A18
1KP T88 A58 Flh S02
e1*2001/116*0304*..; 55-125 235/35R19 A01 G01 K1c K27 K2b K44 K56 T87
e1*2007/46*0491*.. T91
55-85 215/35R19 T85
VW Golf R (VI) 188-199 225/35R19 K1c K2b K3a K6g K8d T88 A01 A12 A16
1K 188-199 235/35R19 K1c K2b K3a K6g K8d A18 Cbo Flh
e1*2001/116 S02
*0242*33-..
VW Golf R (VII) 206, 221 225/35R19 K1a K2b K3c T88 A01 A12 A16
AU A18 A56 F24
e1*2007/46*0623*.. Flh S02
VW Golf R Variant(VII) 221 225/35R19 K1a K2b K3c T88 A01 A12 A16
AUV A18 A56 Car
e1*2007/46*0627*.. F24 S02
VW Golf Sportsvan 92, 110 215/35R19 T85 A12 A16 A18
AUV 92, 110 225/35R19 A01 K1a K2b K3c T84 T88 A57 A58 F24
e1*2007/46*0627*.. Flh S02
VW Golf Sportsvan 63-85 215/35R19 T85 A12 A16 A18
AUV 63-85 225/35R19 A01 K1a K2b K3c K8g T84 A58 F23 Flh
e1*2007/46*0627*.. S02
VW Jetta 77 - 155 215/35R19 K1a K1b K2b T85 A01 A12 A16
16, 16H 77 - 155 225/35R19 K1c K2b K3a K6g K8e T88 A18 A58 Sth
e1*2007/46*0539*..; 77 - 155 235/35R19 G01 K1c K2b K3a K6g K8e V19 S02
e1*2007/46*0584*.. 77 - 155 255/30R19 K2c K6h K6i K8s R03
VW Jetta 66-110 215/35R19 K1a K2b K56 T85 A01 A12 A16
1KM 66-147 225/35R19 K1c K27 K2b K44 K46 K56 T84 T88 A18 A58 Sth
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2b K44 K46 K56 S02
VW Passat 75-147 225/35R19 T88 A12 A16 A18
3C 75-147 235/35R19 A01 K1a K25 K46 K56 T87 T91 Lim S02
e1*2001/116*
0307*00-23
VW Passat 184 235/35R19 K1a K25 K46 K56 T87 T91 A01 A12 A16
3C A18 Lim S02
e1*2001/116*
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48771 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55010112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ Carmani CA 5 8519
Hersteller AD Vimotion GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 225/35R19 T88 A12 A16 A18
3C, 3c 77-155 235/35R19 A01 K1a K2b K3m T87 T91 Car Lim VoA
e1*2001/116* S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 225/35R19 T88 A12 A16 A18
3C, 3c 77-155 235/35R19 A01 K3m T87 T91 Car KMV Lim
e1*2001/116* VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat Variant 184 235/35R19 K1a K25 K2b K46 K56 T91 A01 A12 A16
3C A18 Car S02
e1*2001/116*
0307*00-23
VW Passat Variant 75-147 225/35R19 T88 A12 A16 A18
3C 75-147 235/35R19 A01 K1a K25 K2b K46 K56 T87 T91 Car S02
e1*2001/116*
0307*00-23
VW Touran (II) 81-140 225/40R19 K1a K2b K6g T89 T93 A01 A12 A16
1T 81-140 235/35R19 K1a K2b K6g T87 T91 A18 A58 S03
e1*2001/116* 81-140 235/40R19 K1a K2b K6g
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48771 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55010112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ Carmani CA 5 8519
Hersteller AD Vimotion GmbH
Seite 7 von 13
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48771 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55010112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ Carmani CA 5 8519
Hersteller AD Vimotion GmbH
Seite 8 von 13
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48771 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55010112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ Carmani CA 5 8519
Hersteller AD Vimotion GmbH
Seite 9 von 13
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3m An Achse 1 ist die Radhausinnenverkleidung im Bereich des Motorschutzes (bei Lenkein-
schlag vor Radmitte) um 5 mm nach innen dauerhaft zu verformen (z.B. Erwärmen) bzw. die Rad-
hausinnenverkleidung in diesem Bereich zu entfernen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48771 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55010112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ Carmani CA 5 8519
Hersteller AD Vimotion GmbH
Seite 10 von 13
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48771 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55010112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ Carmani CA 5 8519
Hersteller AD Vimotion GmbH
Seite 11 von 13
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48771 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55010112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ Carmani CA 5 8519
Hersteller AD Vimotion GmbH
Seite 12 von 13
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
V9A Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 255/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Oktober 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48771 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55010112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ Carmani CA 5 8519
Hersteller AD Vimotion GmbH
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Januar 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Oktober 2016
Coen
BW/CC 00259272.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
