GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061612 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 1 von 9
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: TIC 1510211010
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 9 Compete
Typ CARMANI CA 9 6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- CARMANI CA 9 6516 5/112/57,1 50 725 2175
LK112 / ohne Ring
Kennzeichnungen
KBA-Nummer 49007
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung CARMANI CA 9 6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET ..(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel D=26 mm 120 27
S03 Serienschraube M14x1,5 Kugel D=26 mm 140 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061612 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/55R16 A90 M+S A16 A21 A57
8V 77-135 215/55R16 A12 M+S Cbo F24 Lim
e1*2007/46*0607*.. 77-135 225/50R16 A12 M+S S02
- Limousine
- Cabrio
Audi A3 Cabriolet 75-147 205/55R16 A33 A07 A16 A21
8P 75-147 225/50R16 A12 A58 B03 Cbo
e1*2001/116*0456*.. V16 S02
Audi A3, -/Sportback 66-147 205/55R16 A33 A07 A16 A21
8P, 8PA, 8PB 66-147 225/50R16 A12 B03 Flh V16
e1*2001/116*0217*..; 77 195/60R16 A13 R37 S02
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/55R16 A90 A16 A21 A57
8V 77-135 215/55R16 A12 F16 F24 Flh
e1*2007/46*0607*.. 77-135 225/50R16 A12 V00 V16 S02
Seat Altea / Toledo 63-155 205/55R16 A33 A07 A16 A21
5P, 5PN 63-155 225/50R16 A01 A12 K1a R02 A60 Flh KOV
e9*2001/116*0050*..; 63-155 225/50R16 A12 R03 SeF Sth V16
e9*2007/46*0012*.. S02
Seat Leon 63-155 205/55R16 A33 A07 A16 A21
1P, 1PN 63-155 225/50R16 A12 A58 Flh V16
e9*2001/116*0052*..; S02
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A12 A16 A21
5F 81-135 215/55R16 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/50R16 KOV V00 V16
S02
Seat Leon 63 - 110 205/55R16 A90 A16 A21 A58
5F 63 - 110 215/55R16 A12 Car F23 Flh
e9*2007/46*0094*.. 63 - 110 225/50R16 A12 KOV V16 S02
Skoda Octavia (II) 55-118 205/55R16 A33 A07 A16 A21
1Z 55-118 225/50R16 A12 A58 Car Lim Npf
e11*2001/116*0230*..; 55-147 205/55R16 A33 M+S V00 V16 S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 A90 A16 A21 A58
5E 63-110 215/55R16 A12 Car F23 Lim
e11*2007/46*0243*..; 63-110 225/50R16 A12 Npf S02
e11*2007/46*0244*..
Skoda Octavia (III) 77-135 205/55R16 A90 A16 A21 A57
5E 77-135 215/55R16 A12 Car F24 Lim
e11*2007/46*0243*.. 77-135 225/50R16 A12 Npf X55 S02
Skoda Octavia Scout 103-118 205/55R16 A33 M+S T91 A07 A16 A21
(II) A56 Car KMV
1Z S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061612 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 110-135 205/55R16 A91 M+S A16 A21 A56
(III) 110-135 205/60R16 A12 M+S Car F24 S02
5E 110-135 215/55R16 A12 M+S
e11*2007/46*0243*..
Skoda Superb (II) 77-147 205/55R16 A33 M+S T91 T94 A07 A16 A21
3T 77-147 225/50R16 A12 M+S T92 B03 Car Lim
e11*2001/116* S02
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Yeti 77-125 205/55R16 A90 M+S T91 T94 A07 A16 A21
5L 77-125 205/60R16 A12 M+S T91 T92 A57 S02
e11*2007/46*0010*.., 77-125 215/55R16 A12 M+S
e11*2007/46*0034*.. 77-125 215/60R16 A12 M+S
VW Caddy (III) 51-125 205/55R16 T91 T94 A07 A12 A16
2K, 2KN A21 A57 A59
e1*2001/116* S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/55R16 T91 T94 A07 A12 A16
2K, 2KN A21 A57 A67
e1*2001/116* S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) 55-110 205/55R16 A31 T91 T94 A16 A21 A57
2K, 2KN 55-92 195/60R16 A13 R37 T89 T93 A59 S02
e1*2001/116*
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Caddy (IV) Alltrack 55-110 195/60R16 A13 R37 T89 T93 A16 A21 A57
2K, 2KN 55-110 205/55R16 A31 T91 T94 KMV S02
e1*2001/116*
0252*44-..;
e1*2007/46*
0217*20-..
ab MJ 2016
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061612 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

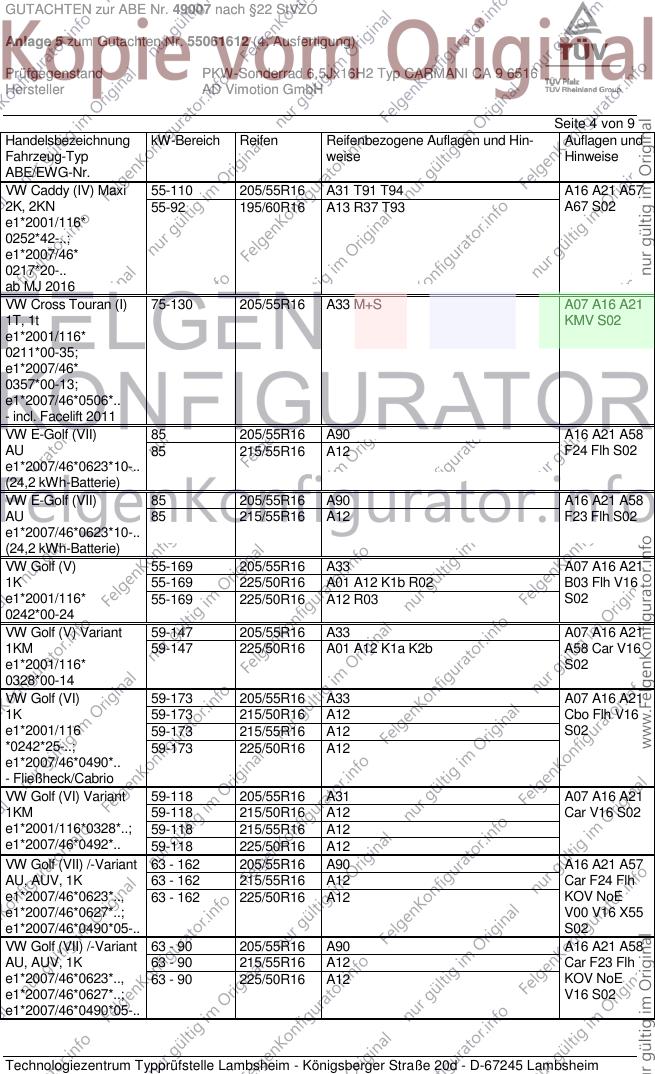

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Caddy (IV) Maxi 55-110 205/55R16 A31 T91 T94 A16 A21 A57
2K, 2KN 55-92 195/60R16 A13 R37 T93 A67 S02
e1*2001/116*
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/55R16 A33 M+S A07 A16 A21
1T, 1t KMV S02
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85 205/55R16 A90 A16 A21 A58
AU 85 215/55R16 A12 F24 Flh S02
e1*2007/46*0623*10-..
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 205/55R16 A90 A16 A21 A58
AU 85 215/55R16 A12 F23 Flh S02
e1*2007/46*0623*10-..
(24,2 kWh-Batterie)
VW Golf (V) 55-169 205/55R16 A33 A07 A16 A21
1K 55-169 225/50R16 A01 A12 K1b R02 B03 Flh V16
e1*2001/116* 55-169 225/50R16 A12 R03 S02
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 A33 A07 A16 A21
1KM 59-147 225/50R16 A01 A12 K1a K2b A58 Car V16
e1*2001/116* S02
0328*00-14
VW Golf (VI) 59-173 205/55R16 A33 A07 A16 A21
1K 59-173 215/50R16 A12 Cbo Flh V16
e1*2001/116 59-173 215/55R16 A12 S02
*0242*25-..; 59-173 225/50R16 A12
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A31 A07 A16 A21
1KM 59-118 215/50R16 A12 Car V16 S02
e1*2001/116*0328*..; 59-118 215/55R16 A12
e1*2007/46*0492*.. 59-118 225/50R16 A12
VW Golf (VII) /-Variant 63 - 162 205/55R16 A90 A16 A21 A57
AU, AUV, 1K 63 - 162 215/55R16 A12 Car F24 Flh
e1*2007/46*0623*.., 63 - 162 225/50R16 A12 KOV NoE
e1*2007/46*0627*..; V00 V16 X55
e1*2007/46*0490*05-.. S02
VW Golf (VII) /-Variant 63 - 90 205/55R16 A90 A16 A21 A58
AU, AUV, 1K 63 - 90 215/55R16 A12 Car F23 Flh
e1*2007/46*0623*.., 63 - 90 225/50R16 A12 KOV NoE
e1*2007/46*0627*..; V16 S02
e1*2007/46*0490*05-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061612 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

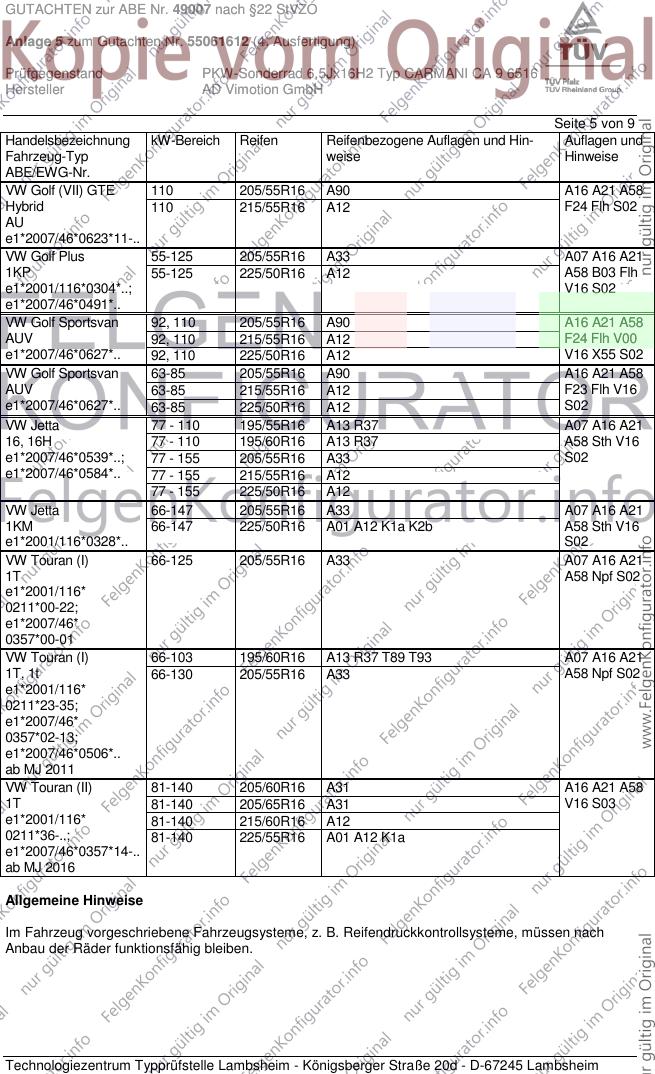

Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (VII) GTE 110 205/55R16 A90 A16 A21 A58
Hybrid 110 215/55R16 A12 F24 Flh S02
AU
e1*2007/46*0623*11-..
VW Golf Plus 55-125 205/55R16 A33 A07 A16 A21
1KP 55-125 225/50R16 A12 A58 B03 Flh
e1*2001/116*0304*..; V16 S02
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/55R16 A90 A16 A21 A58
AUV 92, 110 215/55R16 A12 F24 Flh V00
e1*2007/46*0627*.. 92, 110 225/50R16 A12 V16 X55 S02
VW Golf Sportsvan 63-85 205/55R16 A90 A16 A21 A58
AUV 63-85 215/55R16 A12 F23 Flh V16
e1*2007/46*0627*.. 63-85 225/50R16 A12 S02
VW Jetta 77 - 110 195/55R16 A13 R37 A07 A16 A21
16, 16H 77 - 110 195/60R16 A13 R37 A58 Sth V16
e1*2007/46*0539*..; 77 - 155 205/55R16 A33 S02
e1*2007/46*0584*.. 77 - 155 215/55R16 A12
77 - 155 225/50R16 A12
VW Jetta 66-147 205/55R16 A33 A07 A16 A21
1KM 66-147 225/50R16 A01 A12 K1a K2b A58 Sth V16
e1*2001/116*0328*.. S02
VW Touran (I) 66-125 205/55R16 A33 A07 A16 A21
1T A58 Npf S02
e1*2001/116*
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-103 195/60R16 A13 R37 T89 T93 A07 A16 A21
1T, 1t 66-130 205/55R16 A33 A58 Npf S02
e1*2001/116*
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
VW Touran (II) 81-140 205/60R16 A31 A16 A21 A58
1T 81-140 205/65R16 A31 V16 S03
e1*2001/116* 81-140 215/60R16 A12
0211*36-..; 81-140 225/55R16 A01 A12 K1a
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061612 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

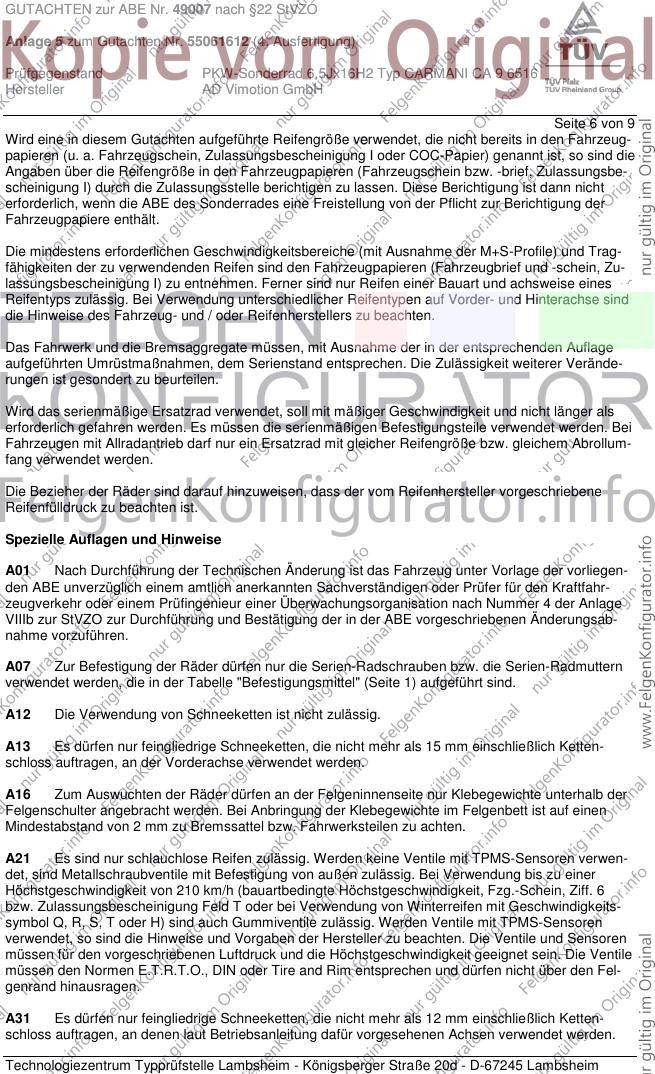

Seite 6 von 9
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061612 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

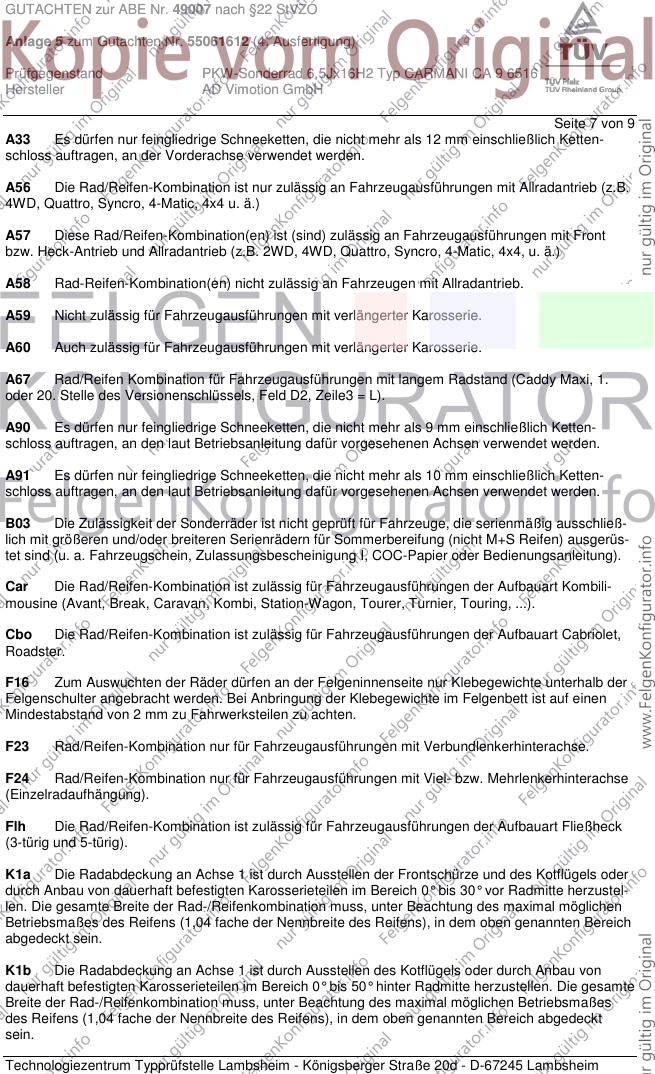

Seite 7 von 9
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061612 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 8 von 9
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S02 (siehe Seite 1) verwen-
det werden.
S03 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S03 (siehe Seite 1) verwen-
det werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55061612 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 9 von 9
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/55R16 225/50R16, 245/45R16
Nr. 2 205/60R16 225/55R16
Nr. 3 215/55R16 235/50R16
Nr. 4 225/50R16 245/45R16
Nr. 5 225/55R16 245/50R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. August 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. August 2016
Coen
BW/CC 00255937.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
