GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 1 von 12
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell LOWE-FF
Typ LW8090
Radgröße 8J x 19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
VE3X LW8090/VE3X / ohne Ring 5/112/57,1 47 720 2100
Kennzeichnungen
KBA-Nummer 50690
Herstellerzeichen MAK
Radtyp und Ausführung LW8090...(s.o)
Radgröße 8J x 19H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in China
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kugel 120 27 O.E.
M14x1,5 d=26mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

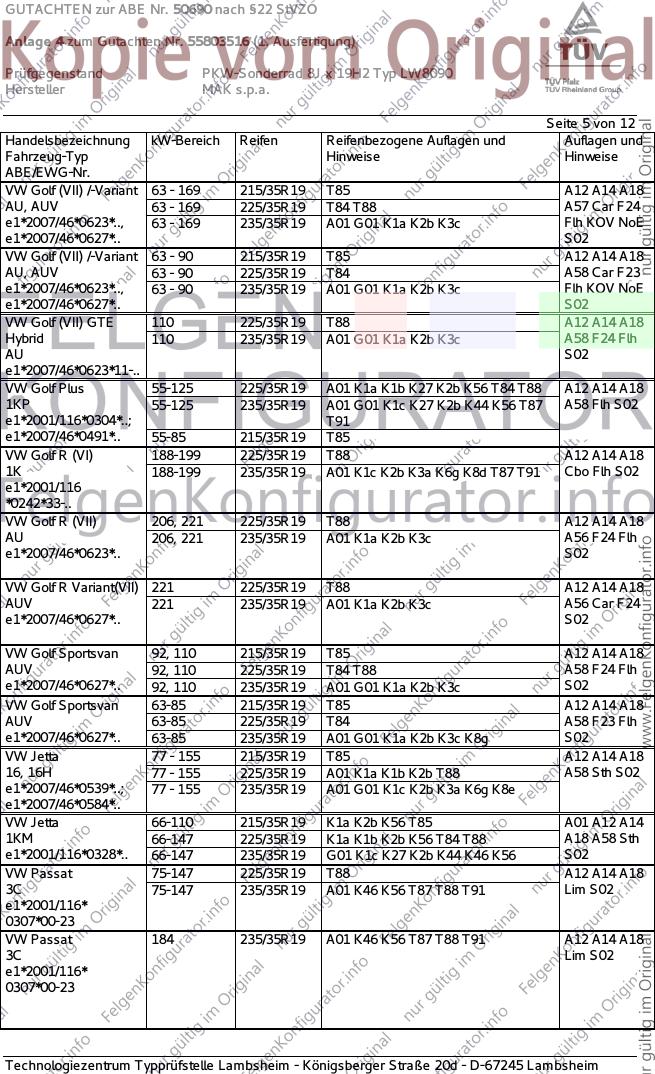

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 215/35R19 T85 A12 A14 A18
8V 77-135 225/35R19 T88 A57 Cbo F24
e1*2007/46*0607*.. 77-135 235/35R19 A01 G03 Lim S02
- Limousine 77-135 235/35R19 R09
- Cabrio
Audi A3 Cabriolet 75-147 225/35R19 A01 K1a K56 T84 T88 A12 A14 A18
8P 75-147 235/35R19 A01 G01 K1c K56 T87 T88 A58 Cbo S02
e1*2001/116*0456*..
Audi A3, -/Sportback 184-195 225/35R19 K1a K56 T88 A01 A12 A14
8P, 8PA 184-195 235/35R19 G01 K1c K56 T88 A18 Flh S02
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 A01 K1a K56 T84 T88 A12 A14 A18
8P, 8PA, 8PB 66-147 235/35R19 A01 G01 K1c K56 T87 T88 Flh S02
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 R37 T85
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-132 215/35R19 T85 A12 A14 A18
8V 77-135 225/35R19 T84 T88 A57 F24 Flh
e1*2007/46*0607*.. 77-135 235/35R19 A01 G03 K1a K2b K3a K6g K8h S02
Audi A6 -/Avant 89-257 245/35R19 T93 A12 A14 A18
4F, 4F1 Car Lim NBF
e1*2001/116*0254*.., X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi RS3 Sportback 250 225/35R19 K4h R03 T88 A01 A12 A14
8P 250 235/35R19 K4h T91 A18 A56 AV9
e1*2007/46*0615*.. Flh S02
Audi RS3 Sportback 270 235/35R19 A90 K6g K8d T87 A01 A14 A18
8V 270 245/35R19 A12 G01 K6g K8d A56 BnK S02
e1*2007/46*0608*01-
Audi S3 206-221 225/35R19 T88 A12 A14 A18
8V 206-221 235/35R19 A56 Cbo F24
e1*2007/46*0607*.. Lim S02
- Limousine
- Cabrio
Audi S3, -/Sportback 206-221 225/35R19 T88 A12 A14 A18
8V 206-221 235/35R19 A01 G03 K1a K2b K3a K6g K8h A56 F24 Flh
e1*2007/46*0607*.. S02
Audi TT 118-155 225/35R19 T84 T88 A12 A14 A18
8J 118-155 225/40R19 A57 Cbo Cpe
e1*2001/116* 118-155 235/35R19 S02
0369*00-16; 118-155 245/35R19
0374*00-01; 118-200 235/35R19 M+S
0375*00 118-200 245/35R19 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 132-169 225/35R19 A33 T84 T88 A14 A18 A57
8J 132-169 225/40R19 A33 Cbo Cpe S02
e1*2001/116* 132-169 235/35R19 A91
0369*17-.. 132-169 245/35R19 A12
ab MJ 2015 (8S)
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A01 A12 A14
5P, 5PN 63-155 225/35R19 K1c T84 T88 A18 A60 Flh
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c T87 T91 KOV SeF Sth
e9*2007/46*0012*.. S02
Seat Leon 63-118 215/35R19 R37 T85 A12 A14 A18
1P, 1PN 63-195 225/35R19 A01 K1a K27 K2b T84 T88 A58 Flh S02
e9*2001/116*0052*..; 63-195 235/35R19 A01 G03 K1a K1b K27 K2b
e9*2007/46*0013*..
Seat Leon 81-135 215/35R19 A58 T85 A12 A14 A18
5F 81-135 225/35R19 T84 T88 Car F24 Flh
e9*2007/46*0094*.. 81-135 235/35R19 A01 A58 G01 K1a K2b K6j KOV S02
Seat Leon 63 - 110 215/35R19 T85 A12 A14 A18
5F 63 - 110 225/35R19 T84 A58 Car F23
e9*2007/46*0094*.. 63 - 110 235/35R19 A01 G01 K1a K2b Flh KOV S02
Seat Leon Cupra 195-213 225/35R19 T88 A12 A14 A18
5F 195-213 235/35R19 A01 K1a K2b K6j A58 BW7 Car
e9*2007/46*0094*.. 195-213 235/35R19 A01 K1v K2h K6j F24 Flh S02
Seat Leon X-Perience 81-135 225/35R19 T88 A12 A14 A18
5F A57 Car F24
e9*2007/46*0094*.. KMV S02
Skoda Octavia (II) 55-147 225/35R19 A58 K1a T88 A01 A12 A14
1Z 55-147 235/35R19 G01 K1a T88 T91 A18 Car Lim
e11*2001/116*0230*..; Npf S02
e11*2007/46*0012*..
Skoda Octavia (II) 103-118 225/40R19 T93 A12 A14 A18
Scout 103-118 235/35R19 A01 K1a T91 A56 Car KMV
1Z S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/35R19 A12 A14 A18
5E 63-110 225/35R19 T88 A58 Car F23
e11*2007/46*0243*..; 63-110 235/35R19 A01 G01 Lim Npf S02
e11*2007/46*0244*..
Skoda Octavia (III) 132-169 215/35R19 A58 T85 A12 A14 A18
5E 132-169 235/35R19 A01 A58 G01 Car F24 Lim
e11*2007/46*0243*.. 77-169 225/35R19 A57 T88 Npf S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 110-135 225/35R19 T88 A12 A14 A18
(III) 110-135 225/40R19 A56 Car F24
5E S02
e11*2007/46*0243*..
Skoda Superb (II) 77-147 225/35R19 T88 A12 A14 A18
3T Car Lim S02
e11*2001/116*
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Yeti 77-125 225/40R19 T89 T93 A12 A14 A18
5L 77-125 235/35R19 T87 T91 A57 S02
e11*2007/46*0010*.., 77-125 245/35R19 T89 T93
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-162 225/40R19 A12 A14 A18
16 77-162 235/35R19 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 235/40R19 S02
VW E-Golf (VII) 85 225/35R19 T88 A12 A14 A18
AU 85 235/35R19 A01 G01 K1a K2b K3c A58 F24 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 225/35R19 T88 A12 A14 A18
AU 85 235/35R19 A01 G01 K1a K2b K3c A58 F23 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW EOS 85-184 225/35R19 T84 T88 A12 A14 A18
1F 85-191 235/35R19 T87 T91 A58 Cbo S02
e1*2001/116*0349*..
- incl. Facelift 2011
VW Golf (V) 55-125 215/35R19 K1a K1b R37 T85 A01 A12 A14
1K 55-184 225/35R19 K1c T84 T88 A18 Flh S02
e1*2001/116* 55-184 235/35R19 G01 K1c T87 T91
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 K1a K2b K56 T85 A01 A12 A14
1KM 59-147 225/35R19 K1a K1b K2b K56 T84 T88 A18 A58 Car
e1*2001/116* 59-147 235/35R19 G01 K1c K27 K2b K44 K46 K56 S02
0328*00-14
VW Golf (VI) 59-118 215/35R19 T85 A12 A14 A18
1K 59-173 225/35R19 A01 K1a K2b T84 T88 Cbo Flh S02
e1*2001/116 59-173 235/35R19 A01 G01 K1c K2b K3a K6g K8d T87
*0242*25-..; T91
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 T85 A12 A14 A18
1KM 59-118 225/35R19 K1a K2b K6g T84 T88 Car S02
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2b K3a K6h K8d T87 T91
e1*2007/46*0492*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63 - 169 215/35R19 T85 A12 A14 A18
AU, AUV 63 - 169 225/35R19 T84 T88 A57 Car F24
e1*2007/46*0623*.., 63 - 169 235/35R19 A01 G01 K1a K2b K3c Flh KOV NoE
e1*2007/46*0627*.. S02
VW Golf (VII) /-Variant 63 - 90 215/35R19 T85 A12 A14 A18
AU, AUV 63 - 90 225/35R19 T84 A58 Car F23
e1*2007/46*0623*.., 63 - 90 235/35R19 A01 G01 K1a K2b K3c Flh KOV NoE
e1*2007/46*0627*.. S02
VW Golf (VII) GTE 110 225/35R19 T88 A12 A14 A18
Hybrid 110 235/35R19 A01 G01 K1a K2b K3c A58 F24 Flh
AU S02
e1*2007/46*0623*11-..
VW Golf Plus 55-125 225/35R19 A01 K1a K1b K27 K2b K56 T84 T88 A12 A14 A18
1KP 55-125 235/35R19 A01 G01 K1c K27 K2b K44 K56 T87 A58 Flh S02
e1*2001/116*0304*..; T91
e1*2007/46*0491*.. 55-85 215/35R19 T85
VW Golf R (VI) 188-199 225/35R19 T88 A12 A14 A18
1K 188-199 235/35R19 A01 K1c K2b K3a K6g K8d T87 T91 Cbo Flh S02
e1*2001/116
*0242*33-..
VW Golf R (VII) 206, 221 225/35R19 T88 A12 A14 A18
AU 206, 221 235/35R19 A01 K1a K2b K3c A56 F24 Flh
e1*2007/46*0623*.. S02
VW Golf R Variant(VII) 221 225/35R19 T88 A12 A14 A18
AUV 221 235/35R19 A01 K1a K2b K3c A56 Car F24
e1*2007/46*0627*.. S02
VW Golf Sportsvan 92, 110 215/35R19 T85 A12 A14 A18
AUV 92, 110 225/35R19 T84 T88 A58 F24 Flh
e1*2007/46*0627*.. 92, 110 235/35R19 A01 G01 K1a K2b K3c S02
VW Golf Sportsvan 63-85 215/35R19 T85 A12 A14 A18
AUV 63-85 225/35R19 T84 A58 F23 Flh
e1*2007/46*0627*.. 63-85 235/35R19 A01 G01 K1a K2b K3c K8g S02
VW Jetta 77 - 155 215/35R19 T85 A12 A14 A18
16, 16H 77 - 155 225/35R19 A01 K1a K1b K2b T88 A58 Sth S02
e1*2007/46*0539*..; 77 - 155 235/35R19 A01 G01 K1c K2b K3a K6g K8e
e1*2007/46*0584*..
VW Jetta 66-110 215/35R19 K1a K2b K56 T85 A01 A12 A14
1KM 66-147 225/35R19 K1a K1b K2b K56 T84 T88 A18 A58 Sth
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2b K44 K46 K56 S02
VW Passat 75-147 225/35R19 T88 A12 A14 A18
3C 75-147 235/35R19 A01 K46 K56 T87 T88 T91 Lim S02
e1*2001/116*
0307*00-23
VW Passat 184 235/35R19 A01 K46 K56 T87 T88 T91 A12 A14 A18
3C Lim S02
e1*2001/116*
0307*00-23

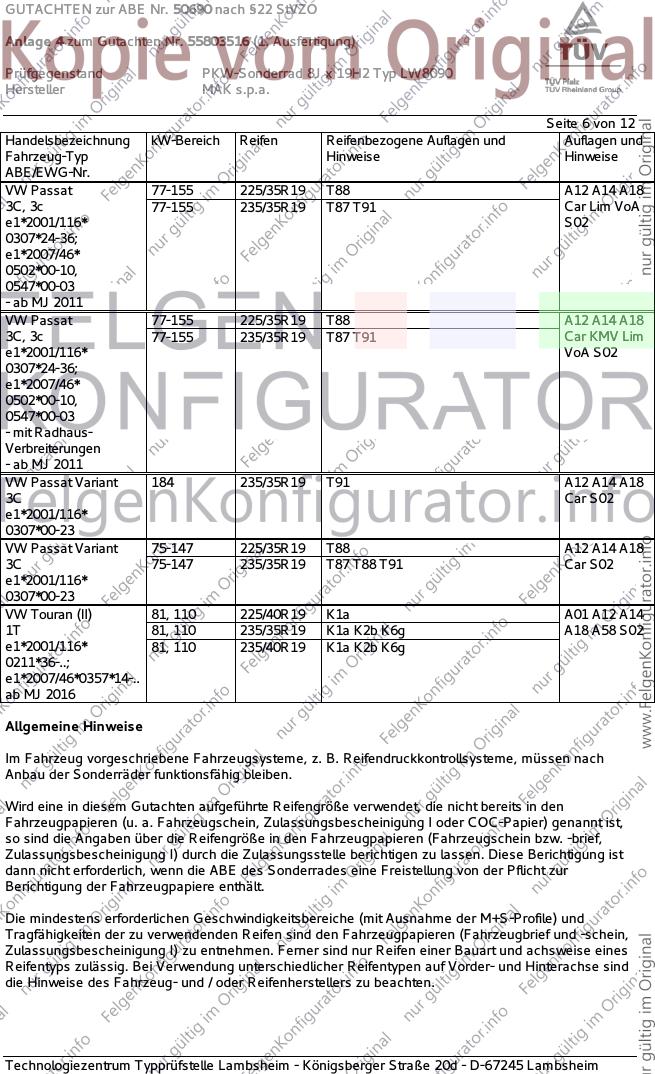

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 225/35R19 T88 A12 A14 A18
3C, 3c 77-155 235/35R19 T87 T91 Car Lim VoA
e1*2001/116* S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 225/35R19 T88 A12 A14 A18
3C, 3c 77-155 235/35R19 T87 T91 Car KMV Lim
e1*2001/116* VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 184 235/35R19 T91 A12 A14 A18
3C Car S02
e1*2001/116*
0307*00-23
VW Passat Variant 75-147 225/35R19 T88 A12 A14 A18
3C 75-147 235/35R19 T87 T88 T91 Car S02
e1*2001/116*
0307*00-23
VW Touran (II) 81, 110 225/40R19 K1a A01 A12 A14
1T 81, 110 235/35R19 K1a K2b K6g A18 A58 S02
e1*2001/116* 81, 110 235/40R19 K1a K2b K6g
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 7 von 12
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 8 von 12
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 9 von 12
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 10 von 12

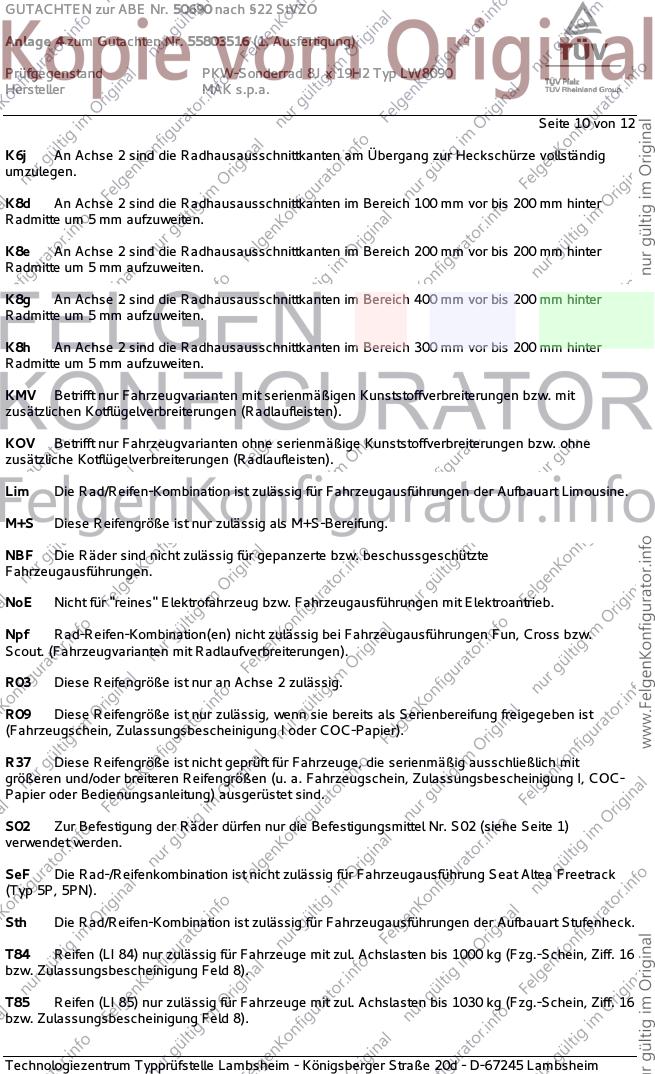

K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

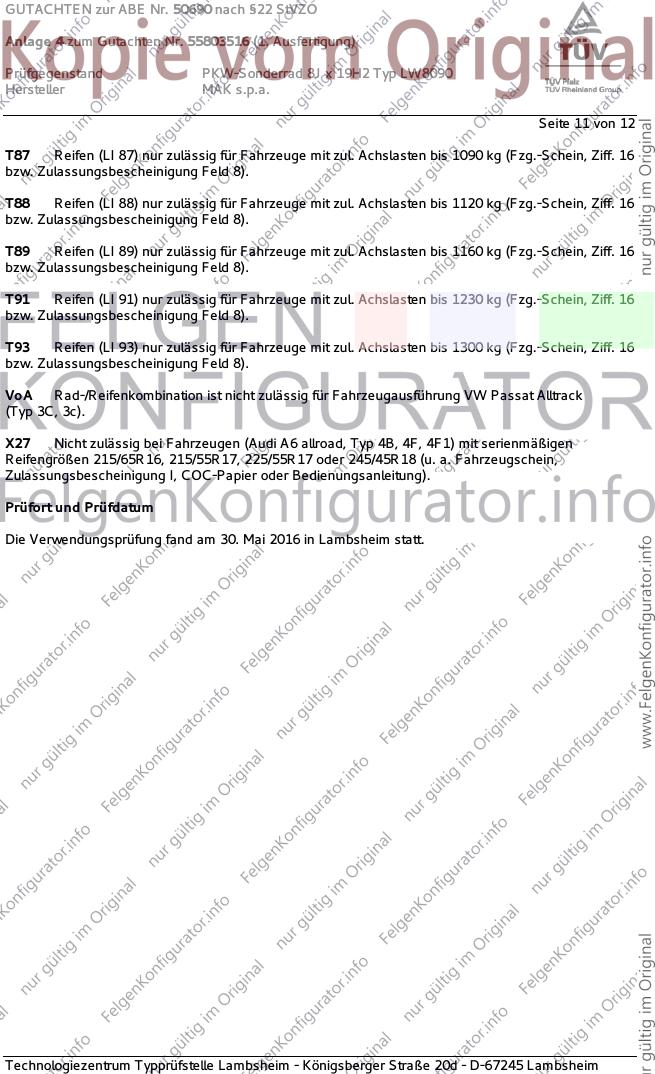

GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 11 von 12
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 30. Mai 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

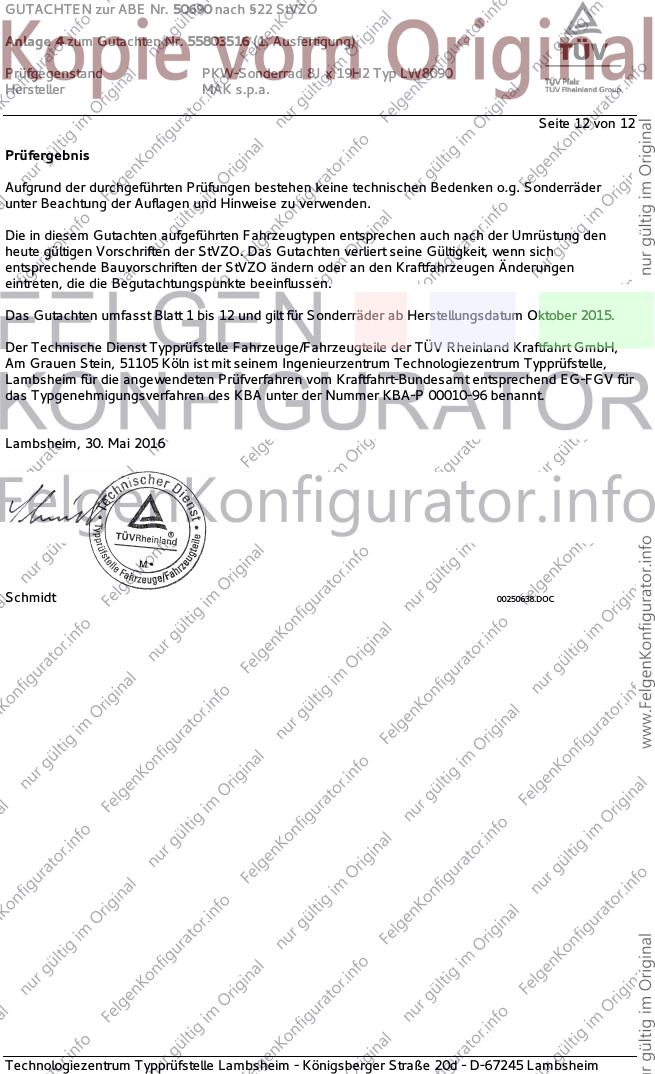

GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. Mai 2016
Schmidt 00250638.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
