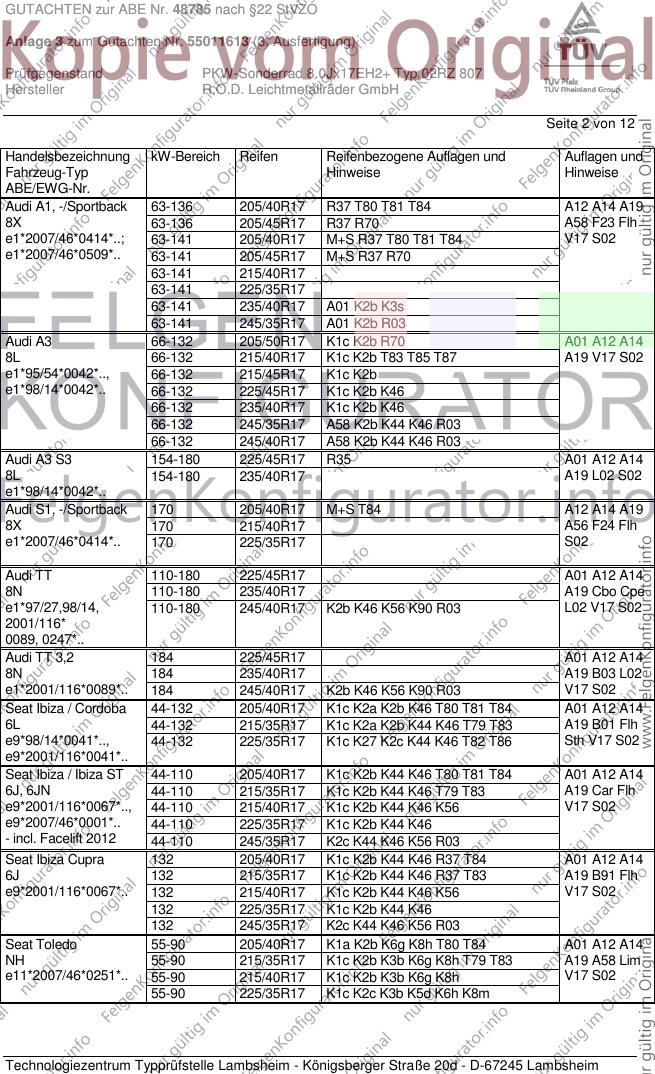

GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011613 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 1 von 12
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QM-Nr. 49 02 0141004
Prüfgegenstand PKW-Sonderrad
Modell 02RZ
Typ 02RZ 807
Radgröße 8.0Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- F 02RZ 807 35 M/ohne Ring 5/100/57,1 35 650 2100
Z 02RZ 807 35 M/ZF Ø70,4-Ø57,1
Kennzeichnungen
KBA-Nummer 48785
Herstellerzeichen R.O.D.
Radtyp und Ausführung 02RZ 807 (s.o.)
Radgröße 8.0Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

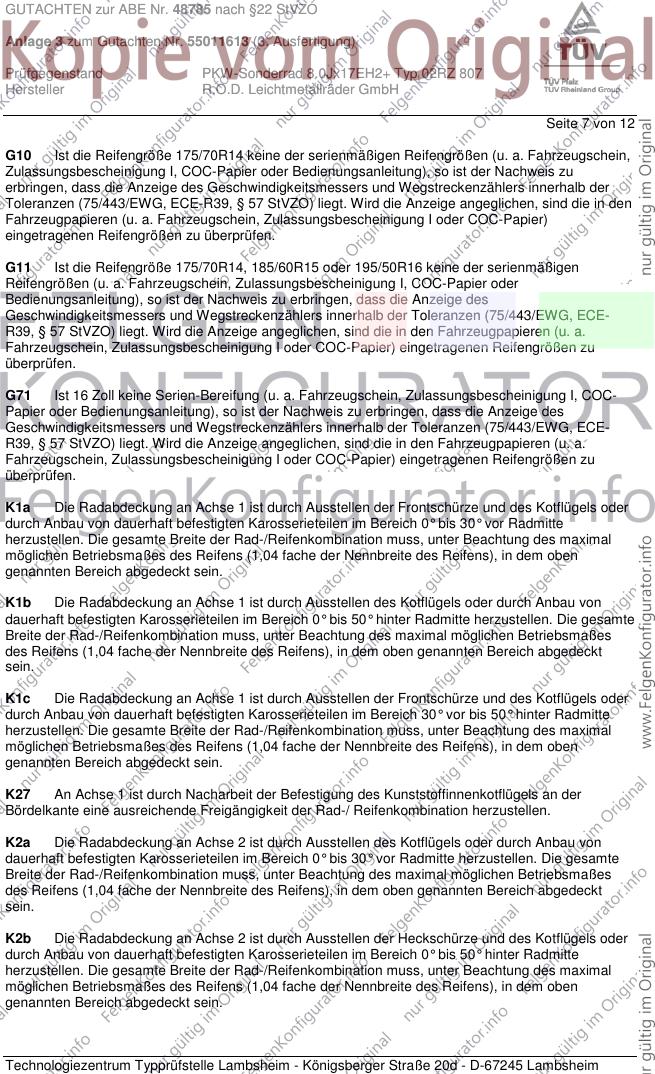

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011613 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 63-136 205/40R17 R37 T80 T81 T84 A12 A14 A19
8X 63-136 205/45R17 R37 R70 A58 F23 Flh
e1*2007/46*0414*..; 63-141 205/40R17 M+S R37 T80 T81 T84 V17 S02
e1*2007/46*0509*.. 63-141 205/45R17 M+S R37 R70
63-141 215/40R17
63-141 225/35R17
63-141 235/40R17 A01 K2b K3s
63-141 245/35R17 A01 K2b R03
Audi A3 66-132 205/50R17 K1c K2b R70 A01 A12 A14
8L 66-132 215/40R17 K1c K2b T83 T85 T87 A19 V17 S02
e1*95/54*0042*.., 66-132 215/45R17 K1c K2b
e1*98/14*0042*.. 66-132 225/45R17 K1c K2b K46
66-132 235/40R17 K1c K2b K46
66-132 245/35R17 A58 K2b K44 K46 R03
66-132 245/40R17 A58 K2b K44 K46 R03
Audi A3 S3 154-180 225/45R17 R35 A01 A12 A14
8L 154-180 235/40R17 A19 L02 S02
e1*98/14*0042*..
Audi S1, -/Sportback 170 205/40R17 M+S T84 A12 A14 A19
8X 170 215/40R17 A56 F24 Flh
e1*2007/46*0414*.. 170 225/35R17 S02
Audi TT 110-180 225/45R17 A01 A12 A14
8N 110-180 235/40R17 A19 Cbo Cpe
e1*97/27,98/14, 110-180 245/40R17 K2b K46 K56 K90 R03 L02 V17 S02
2001/116*
0089, 0247*..
Audi TT 3,2 184 225/45R17 A01 A12 A14
8N 184 235/40R17 A19 B03 L02
e1*2001/116*0089*.. 184 245/40R17 K2b K46 K56 K90 R03 V17 S02
Seat Ibiza / Cordoba 44-132 205/40R17 K1c K2a K2b K46 T80 T81 T84 A01 A12 A14
6L 44-132 215/35R17 K1c K2a K2b K44 K46 T79 T83 A19 B01 Flh
e9*98/14*0041*.., 44-132 225/35R17 K1c K27 K2c K44 K46 T82 T86 Sth V17 S02
e9*2001/116*0041*..
Seat Ibiza / Ibiza ST 44-110 205/40R17 K1c K2b K44 K46 T80 T81 T84 A01 A12 A14
6J, 6JN 44-110 215/35R17 K1c K2b K44 K46 T79 T83 A19 Car Flh
e9*2001/116*0067*.., 44-110 215/40R17 K1c K2b K44 K46 K56 V17 S02
e9*2007/46*0001*.. 44-110 225/35R17 K1c K2b K44 K46
- incl. Facelift 2012 44-110 245/35R17 K2c K44 K46 K56 R03
Seat Ibiza Cupra 132 205/40R17 K1c K2b K44 K46 R37 T84 A01 A12 A14
6J 132 215/35R17 K1c K2b K44 K46 R37 T83 A19 B91 Flh
e9*2001/116*0067*.. 132 215/40R17 K1c K2b K44 K46 K56 V17 S02
132 225/35R17 K1c K2b K44 K46
132 245/35R17 K2c K44 K46 K56 R03
Seat Toledo 55-90 205/40R17 K1a K2b K6g K8h T80 T84 A01 A12 A14
NH 55-90 215/35R17 K1c K2b K3b K6g K8h T79 T83 A19 A58 Lim
e11*2007/46*0251*.. 55-90 215/40R17 K1c K2b K3b K6g K8h V17 S02
55-90 225/35R17 K1c K2c K3b K5d K6h K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011613 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Toledo / Leon 50-132,154 245/40R17 A58 K2c K44 K46 R03 A01 A12 A14
1M 50-150 205/50R17 K1a K2b K46 R37 R70 A19 Flh Lim
e9*97/27*0026*.., 50-150 215/45R17 K1a K2b K46 R37 Se4 V17 S02
e9*98/14*0026*.. 50-154 225/45R17 K1a K2b K46
50-154 235/40R17 K1c K2c K46
Skoda Fabia 44-77 205/40R17 K1c K2b K44 K56 T80 T81 T84 A01 A12 A14
5J 44-77 215/35R17 K1c K2b K44 K56 T79 T83 A19 Car Flh
e11*2001/116* 44-77 215/40R17 G11 K1c K27 K2b K44 K45 K56 S02
0291*00-42;
e11*2007/46*
0013*00-19
Skoda Fabia 44-81 205/40R17 K1a K1b K2b T80 T84 A01 A12 A14
5J 44-81 215/35R17 K1c K2b K8h T79 T83 A19 A58 Car
e11*2001/116* 44-81 215/40R17 K1c K2b K8h Flh V17 S02
0291*43-..; 44-81 225/35R17 K1c K2b K4i K8h
e11*2007/46*
0013*20-..
ab MJ 2015 (6V)
Skoda Fabia 37-96 205/40R17 G71 K1c K2c K46 T80 T81 T84 A01 A12 A14
6Y A19 Car Flh
e11*98/14*0123*.. Sth S02
Skoda Fabia RS 132 205/40R17 K1c K2b K44 K56 T84 A01 A12 A14
5J 132 215/35R17 K1c K2b K44 K56 T83 A19 Flh S02
e11*2001/116* 132 215/40R17 G01 K1c K27 K2b K44 K45 K56
0291*27-42
Skoda Octavia (I) 44-110 215/40R17 T83 T87 A01 A12 A14
1U 44-132 205/50R17 K41 K45 K46 K56 L02 R70 A19 Car K1c
e11*95/54*0066*..; 44-132 215/45R17 K2b Lim V17
e11*2001/116*0066*; 44-132 225/45R17 K41 K44 K45 K46 K56 L02 S02
e11*2007/46*0011*..
Skoda Praktik 51-66 205/40R17 K1a K1b K2b K44 T80 T81 T84 A01 A12 A14
5J 51-66 215/35R17 K1c K2c K44 T83 A19 A58 S02
N083; 51-66 215/40R17 G10 G11 K1c K2c K44 K46 T83 T87
e11*2007/46*0013*..
Skoda Rapid 55-90 205/40R17 K1a K2b K6g K8h T80 T84 A01 A12 A14
NH 55-90 215/35R17 K1c K2b K3b K6g K8h T79 T83 A19 A58 Lim
e11*2007/46*0250*..; 55-90 215/40R17 K1c K2b K3b K6g K8h V17 S02
e11*2007/46*0249*.. 55-90 225/35R17 K1c K2c K3b K5d K6h K8m
Skoda Rapid 55-90 205/40R17 K1a K2b K6g K8h T80 T84 A01 A12 A14
Spaceback 55-90 215/35R17 K1c K2b K3b K6g K8h T79 T83 A19 A58 Flh
NH 55-90 215/40R17 K1c K2b K3b K6g K8h V17 S02
e11*2007/46*0250*.. 55-90 225/35R17 K1c K2c K3b K5d K6h K8m
Skoda Roomster 47-77 205/40R17 K1a K1b K2b K44 T80 T81 T84 A01 A12 A14
5J 47-77 215/35R17 K1c K2c K44 T83 A19 A58 Npf
e11*2001/116*0291*; 47-77 215/40R17 G10 G11 K1c K2c K44 K46 S02
e11*2007/46*0013*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011613 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Roomster 55-77 205/40R17 K2b K44 T81 T84 A01 A12 A14
Scout 55-77 215/35R17 K1a K2b K44 T83 A19 A58 KMV
5J 55-77 215/40R17 G01 K1a K2b K44 K46 V17 S02
e11*2001/116*0291*; 55-77 225/35R17 K1c K2b K44 T82 T86
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-125 205/45R17 K1c K2b K42 K45 K46 R37 R70 A01 A12 A14
9C, 1Y 55-125 205/50R17 K1c K2c K42 K45 K46 R37 R70 A19 Cbo Flh
e1*97/27,98/14, 55-125 215/45R17 K1c K2b K42 K45 K46 R37 K90 V17 S02
2001/116*0106*.., 55-125 225/45R17 K1c K2c K42 K45 K46
e1*2001/116*0205*.. 55-125 235/40R17 K2c K42 K46 R03
VW Cross Polo 51-81 205/40R17 T80 T81 T84 A12 A14 A19
6R 51-81 215/35R17 A01 K6w T79 T83 Flh KMV V17
e1*2001/116*0510*.. 51-81 215/40R17 A01 K6w S02
- incl. Facelift 2014 51-81 225/35R17 A01 K6w T82 T86
51-81 245/35R17 A01 K2b K6g K6i K6x K8a R03
VW Fox 40-55 205/40R17 K1c K2b K44 A01 A12 A14
5Z 40-55 215/35R17 K1c K2b K44 T79 A19 Flh Npf
e1*2001/116*0301*.. S02
VW Golf (III), Vento 66-140 205/40R17 K1a T80 T81 T84 A01 A12 A14
1H, 1HX -/O, /1, /OF 66-140 215/40R17 G01 K1a K2b K41 K45 K56 T83 A19 K42 V17
e1*96/79*0068*.., 66-140 225/35R17 K1c K2b K45 K56 T82 T86 S02
F804, G156, F894
VW Golf (IV), Bora 177 205/50R17 K1c K2b M+S R70 A01 A12 A14
1J 50-110 205/45R17 K1a K2b R37 R70 T88 A19 Car Flh
e1*96/79, 98/14, 50-110 215/40R17 K1c K2b T83 T85 T87 Sth V17 S02
2001/116*0071*.. 50-110 245/35R17 K2b K46 R03 T87
50-150 205/50R17 K1c K2b R70
50-150 215/45R17 K1c K2b K45 K46 T87 T88 T91
50-177 225/45R17 K1c K2b K45 K46
50-177 235/40R17 B50 K1c K2b K45 K46
VW Polo 44-103 205/40R17 K1b K2b T80 T84 A01 A12 A14
6R 44-103 215/35R17 K1a K1b K2b K8g T79 T83 A19 Flh Npf
e1*2001/116*0510*.. 44-110 205/40R17 K1b K2b M+S T80 T84 V17 S02
e1*2007/46*0486*.. 44-110 215/40R17 K1a K1b K2b K8g
- incl. Facelift 2014 44-110 225/35R17 K1c K2b K3b K6g K8k
44-110 245/35R17 K2c K6h K8k R03
VW Polo 40-110 205/40R17 K1a K2b K46 T80 T81 T84 A01 A12 A14
9N 40-110 215/35R17 K1a K2c K44 K46 T79 T83 A19 Flh Npf
e1*98/14*0174*.., 40-110 225/35R17 K1c K2c K44 K46 T82 T86 Sth V17 S02
e1*2001/116*0174*..
VW Polo -Fun/Cross- 40-77 215/40R17 K42 A01 A12 A14
9N 40-77 225/35R17 K1a K2b K42 A19 Flh KMV
e1*2001/116*0174*.. S02
VW Polo GTI 132, 141 215/40R17 K1a K1b K2b K8g A01 A12 A14
6R 132, 141 225/35R17 K1c K2b K3b K6g K8k A19 Flh Npf
e1*2001/116*0510*.. 132, 141 245/35R17 K2c K6h K8k R03 V17 S02
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011613 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo WRC 162 215/40R17 K1a K1b K2b K8g M+S A01 A12 A14
6R A19 Flh Npf
e1*2001/116*0510*.. S02
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011613 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 6 von 12
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011613 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 7 von 12
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G71 Ist 16 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011613 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 8 von 12
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011613 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 9 von 12
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011613 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 10 von 12
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011613 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH

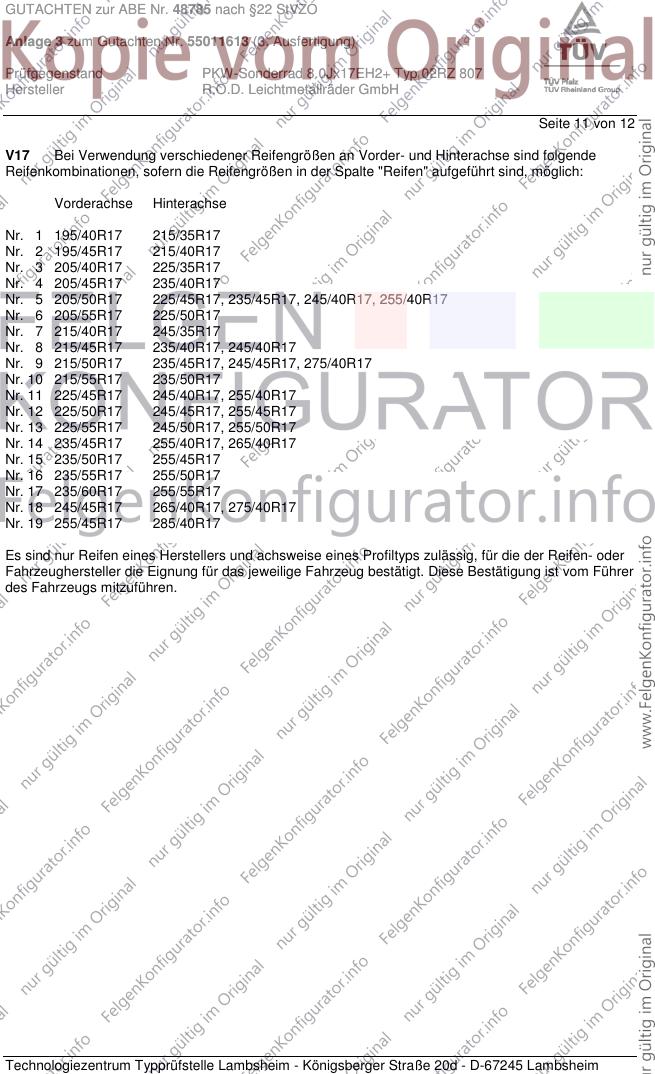

Seite 11 von 12
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011613 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. April 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum September 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. April 2016
Coen
CC/EK 00246953.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
