N6053850331xx
Gutachten zur
ABE
Leichtmetallrad
N605
5/100 – ET 38
AUTEC GmbH & Co. KG Tel.: +49 (0) 62 35 / 92 66 - 0
Fax: +49 (0) 62 35 / 92 66 - 92
Ziegeleistraße 25 info@autec-wheels.de
D - 67105 Schifferstadt www.autec-wheels.de
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 47055*09
Gerät: Sonderräder für Pkw
6 J x 15 H2
Typ: N 605
§ 22 47055*09
Inhaber der ABE und AUTEC GmbH & Co. KG
Hersteller: DE-67105 Schifferstadt
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 47055
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 47055*09

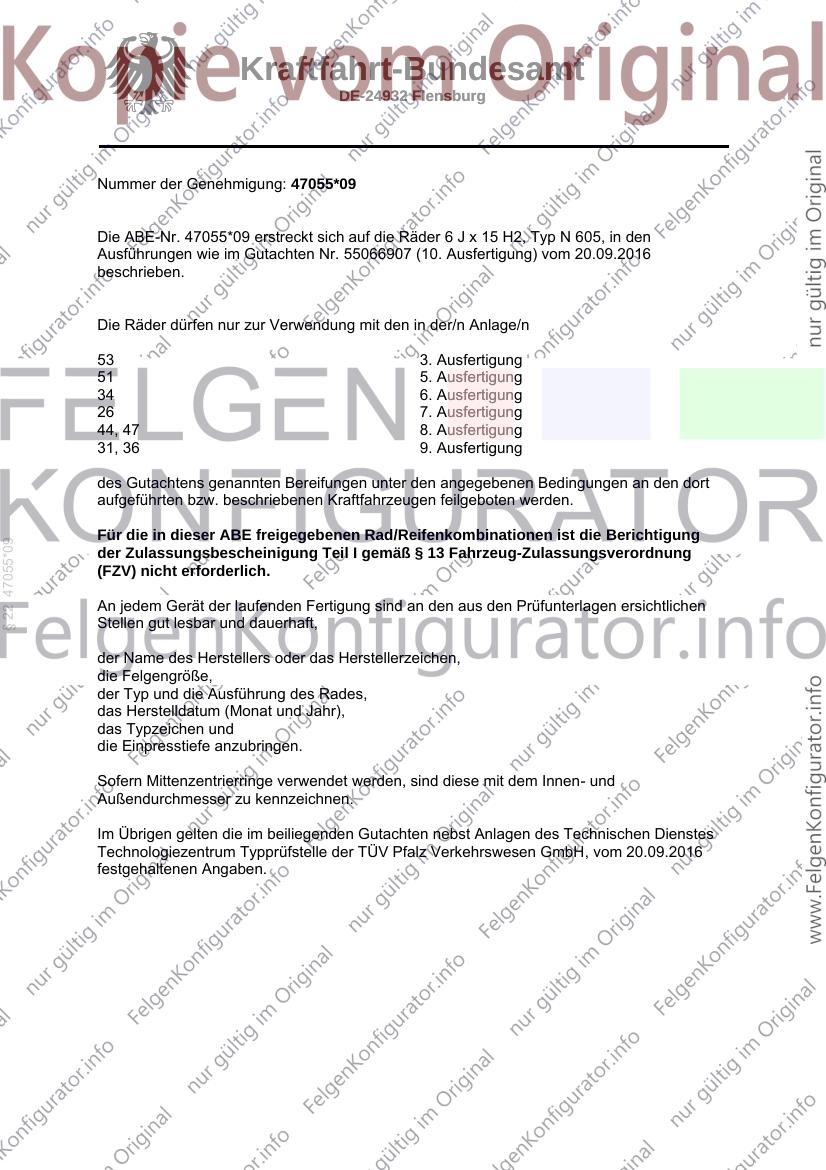

Die ABE-Nr. 47055*09 erstreckt sich auf die Räder 6 J x 15 H2, Typ N 605, in den
Ausführungen wie im Gutachten Nr. 55066907 (10. Ausfertigung) vom 20.09.2016
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
53 3. Ausfertigung
51 5. Ausfertigung
34 6. Ausfertigung
26 7. Ausfertigung
44, 47 8. Ausfertigung
31, 36 9. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
§ 22 47055*09
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 20.09.2016
festgehaltenen Angaben.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 47055*09
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 07.10.2016
Im Auftrag
§ 22 47055*09
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zur Allgemeinen Betriebserlaubnis
Zur Allgemeinen Betriebserlaubnis Nr.: 47055*09
Ausgabedatum: 04.09.2007 letztes Änderungsdatum: 07.10.2016
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
2. Beschreibungsbogen Nr.: Datum:
wie bisher
letztes Änderungsdatum:
3. Prüfbericht(e) Nr.: Datum:
55066907 (9. Ausfertigung) 03.08.2015
55066907 (10. Ausfertigung) 20.09.2016
§ 22 47055*09
4. Beschreibung der Änderungen:
Erweiterung des Verwendungsbereichs
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 47055*09

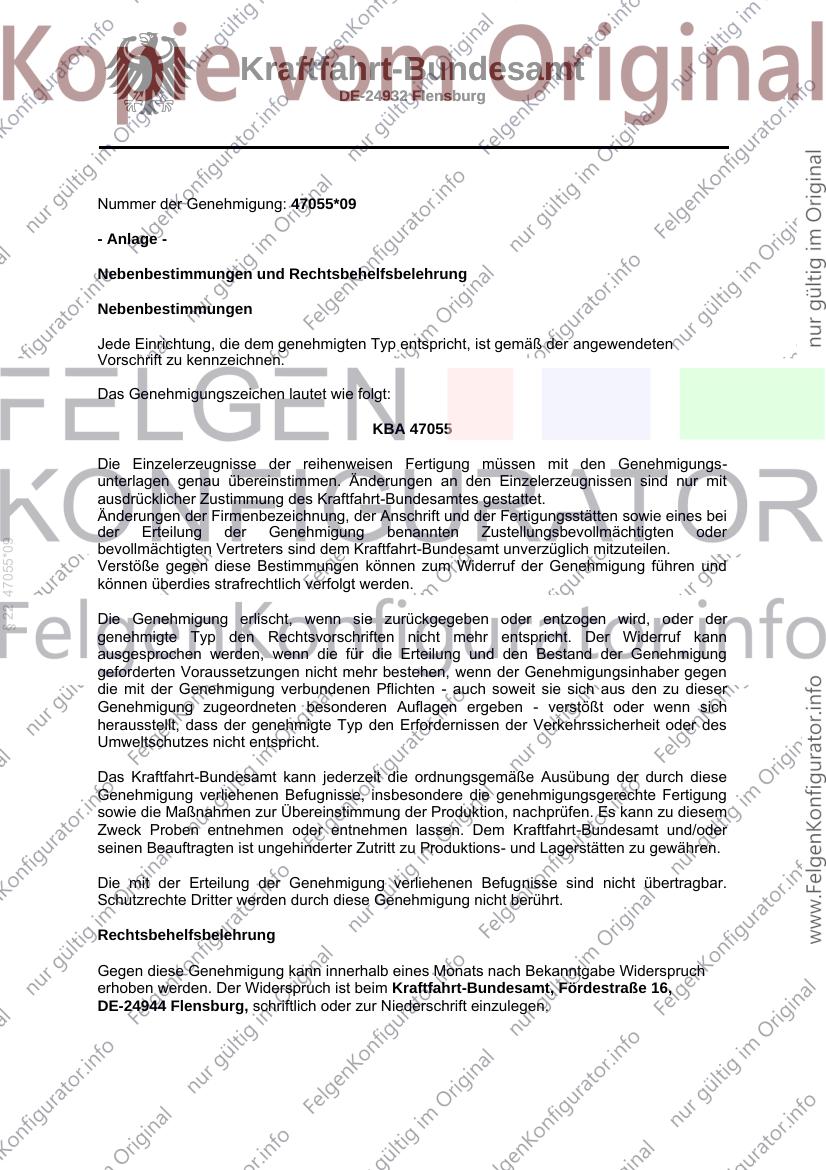

- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 47055
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
§ 22 47055*09
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 47055*09
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 47055*09
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Gutachten Nr. 55066907 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 5
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ N 605
Radgröße 6 J x 15 H2
Zentrierart Mittenzentrierung

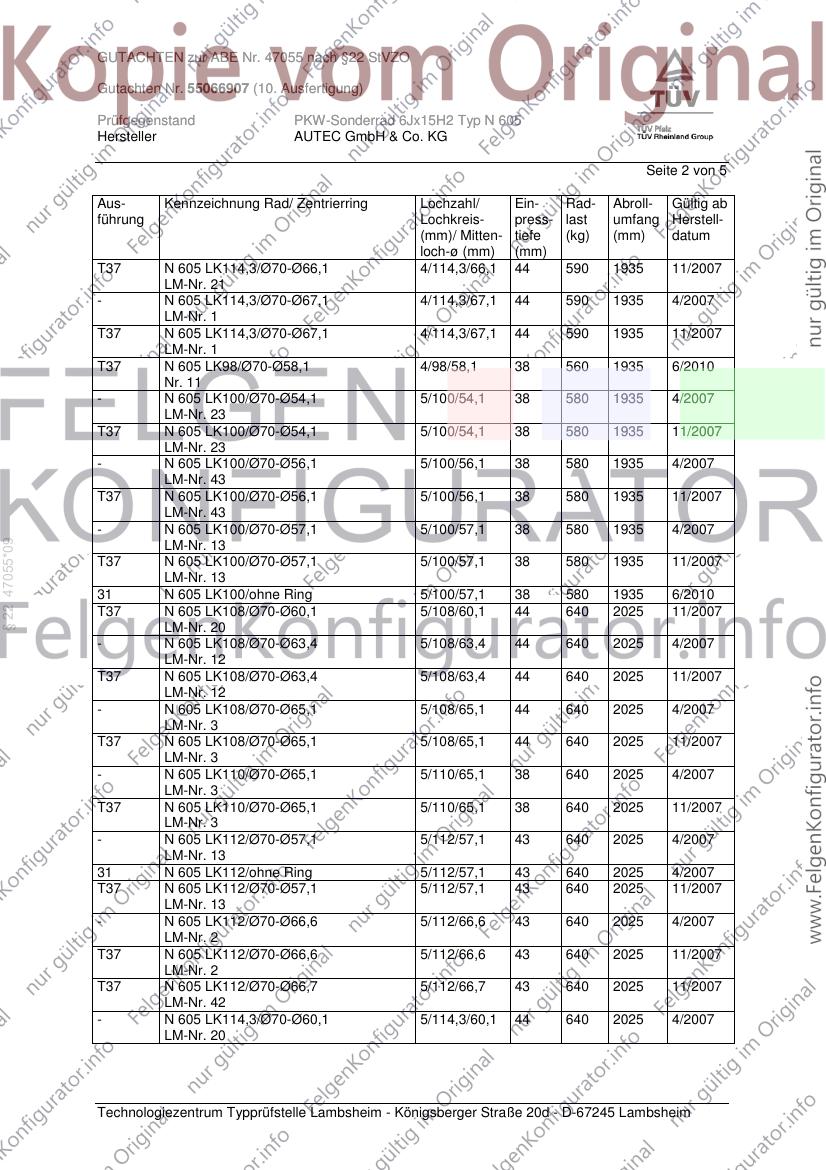

Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
T37 N 605 LK100/Ø70-Ø54,1 4/100/54,1 36 560 1935 11/2007
LM-Nr. 23
- N 605 LK100/Ø70-Ø54,1 4/100/54,1 38 560 1935 4/2007
LM-Nr. 23
T37 N 605 LK100/Ø70-Ø56,1 4/100/56,1 36 560 1935 1/2008
LM-Nr. 43
- N 605 LK100/Ø70-Ø56,1 4/100/56,1 38 560 1935 4/2007
LM-Nr. 43
§ 22 47055*09
T37 N 605 LK100/Ø70-Ø56,6 4/100/56,6 36 560 1935 1/2008
LM-Nr. 33
- N 605 LK100/Ø70-Ø56,6 4/100/56,6 38 560 1935 4/2007
LM-Nr. 33
T37 N 605 LK100/Ø70-Ø57,1 4/100/57,1 36 560 1935 1/2008
LM-Nr. 13
- N 605 LK100/Ø70-Ø57,1 4/100/57,1 38 560 1935 4/2007
LM-Nr. 13
T37 N 605 LK100/Ø70-Ø59,1 4/100/59,1 36 560 1935 1/2008
LM-Nr. 14
- N 605 LK100/Ø70-Ø59,1 4/100/59,1 38 560 1935 4/2007
LM-Nr. 14
T37 N 605 LK100/Ø70-Ø60,1 4/100/60,1 36 560 1935 1/2008
LM-Nr. 20
- N 605 LK100/Ø70-Ø60,1 4/100/60,1 38 560 1935 4/2007
LM-Nr. 20
- N 605 LK108/Ø70-Ø63,4 4/108/63,4 46 550 1935 4/2007
LM-Nr. 12
T37 N 605 LK108/Ø70-Ø63,4 4/108/63,4 46 550 1935 11/2007
LM-Nr. 12
- N 605 LK108/ohne Ring 4/108/65,1 25 560 1975 4/2007
15, T37 N 605 LK108/ohne Ring 4/108/65,1 25 560 1975 11/2007
- N 605 LK114,3/Ø70-Ø56,6 4/114,3/56,6 44 590 1935 4/2007
LM-Nr. 33
T37 N 605 LK114,3/Ø70-Ø56,6 4/114,3/56,6 44 590 1935 11/2007
LM-Nr. 33
- N 605 LK114,3/Ø70-Ø64,1 4/114,3/64,1 44 590 1935 4/2007
LM-Nr. 22
T37 N 605 LK114,3/Ø70-Ø64,1 4/114,3/64,1 44 590 1935 11/2007
LM-Nr. 22
- N 605 LK114,3/Ø70-Ø66,1 4/114,3/66,1 44 590 1935 4/2007
LM-Nr. 21
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Gutachten Nr. 55066907 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 5
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
T37 N 605 LK114,3/Ø70-Ø66,1 4/114,3/66,1 44 590 1935 11/2007
LM-Nr. 21
- N 605 LK114,3/Ø70-Ø67,1 4/114,3/67,1 44 590 1935 4/2007
LM-Nr. 1
T37 N 605 LK114,3/Ø70-Ø67,1 4/114,3/67,1 44 590 1935 11/2007
LM-Nr. 1
T37 N 605 LK98/Ø70-Ø58,1 4/98/58,1 38 560 1935 6/2010
Nr. 11
- N 605 LK100/Ø70-Ø54,1 5/100/54,1 38 580 1935 4/2007
LM-Nr. 23
T37 N 605 LK100/Ø70-Ø54,1 5/100/54,1 38 580 1935 11/2007
LM-Nr. 23
- N 605 LK100/Ø70-Ø56,1 5/100/56,1 38 580 1935 4/2007
LM-Nr. 43
T37 N 605 LK100/Ø70-Ø56,1 5/100/56,1 38 580 1935 11/2007
LM-Nr. 43
- N 605 LK100/Ø70-Ø57,1 5/100/57,1 38 580 1935 4/2007
§ 22 47055*09
LM-Nr. 13
T37 N 605 LK100/Ø70-Ø57,1 5/100/57,1 38 580 1935 11/2007
LM-Nr. 13
31 N 605 LK100/ohne Ring 5/100/57,1 38 580 1935 6/2010
T37 N 605 LK108/Ø70-Ø60,1 5/108/60,1 44 640 2025 11/2007
LM-Nr. 20
- N 605 LK108/Ø70-Ø63,4 5/108/63,4 44 640 2025 4/2007
LM-Nr. 12
T37 N 605 LK108/Ø70-Ø63,4 5/108/63,4 44 640 2025 11/2007
LM-Nr. 12
- N 605 LK108/Ø70-Ø65,1 5/108/65,1 44 640 2025 4/2007
LM-Nr. 3
T37 N 605 LK108/Ø70-Ø65,1 5/108/65,1 44 640 2025 11/2007
LM-Nr. 3
- N 605 LK110/Ø70-Ø65,1 5/110/65,1 38 640 2025 4/2007
LM-Nr. 3
T37 N 605 LK110/Ø70-Ø65,1 5/110/65,1 38 640 2025 11/2007
LM-Nr. 3
- N 605 LK112/Ø70-Ø57,1 5/112/57,1 43 640 2025 4/2007
LM-Nr. 13
31 N 605 LK112/ohne Ring 5/112/57,1 43 640 2025 4/2007
T37 N 605 LK112/Ø70-Ø57,1 5/112/57,1 43 640 2025 11/2007
LM-Nr. 13
- N 605 LK112/Ø70-Ø66,6 5/112/66,6 43 640 2025 4/2007
LM-Nr. 2
T37 N 605 LK112/Ø70-Ø66,6 5/112/66,6 43 640 2025 11/2007
LM-Nr. 2
T37 N 605 LK112/Ø70-Ø66,7 5/112/66,7 43 640 2025 11/2007
LM-Nr. 42
- N 605 LK114,3/Ø70-Ø60,1 5/114,3/60,1 44 640 2025 4/2007
LM-Nr. 20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Gutachten Nr. 55066907 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 5
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
T37 N 605 LK114,3/Ø70-Ø60,1 5/114,3/60,1 44 640 2025 11/2007
LM-Nr. 20
- N 605 LK114,3/Ø70-Ø64,1 5/114,3/64,1 44 640 2025 4/2007
LM-Nr. 22
T37 N 605 LK114,3/Ø70-Ø64,1 5/114,3/64,1 44 640 2025 11/2007
LM-Nr. 22
- N 605 LK114,3/Ø70-Ø66,1 5/114,3/66,1 44 640 2025 4/2007
LM-Nr. 21
T37 N 605 LK114,3/Ø70-Ø66,1 5/114,3/66,1 44 640 2025 11/2007
LM-Nr. 21
- N 605 LK114,3/Ø70-Ø67,1 5/114,3/67,1 44 640 2025 4/2007
LM-Nr. 1
T37 N 605 LK114,3/Ø70-Ø67,1 5/114,3/67,1 44 640 2025 11/2007
LM-Nr. 1
Kennzeichnung
§ 22 47055*09
KBA-Nummer 47055
Herstellerzeichen AUTEC
Radtyp und Ausführung N 605 (s.o.)
Radgröße 6Jx15H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen ww. SD; GAT; AO
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Gutachten Nr. 55066907 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 5

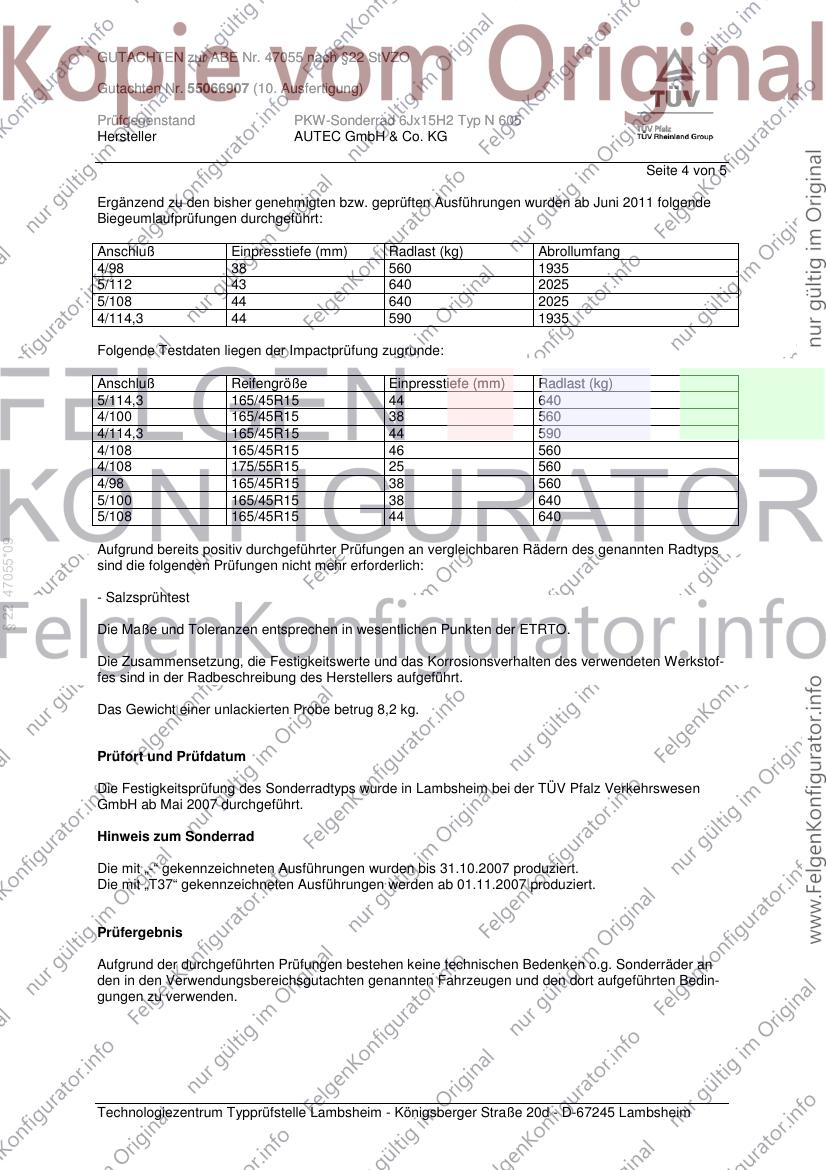

Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
4/98 38 560 1935
5/112 43 640 2025
5/108 44 640 2025
4/114,3 44 590 1935
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 165/45R15 44 640
4/100 165/45R15 38 560
4/114,3 165/45R15 44 590
4/108 165/45R15 46 560
4/108 175/55R15 25 560
4/98 165/45R15 38 560
5/100 165/45R15 38 640
5/108 165/45R15 44 640
§ 22 47055*09
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,2 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim bei der TÜV Pfalz Verkehrswesen
GmbH ab Mai 2007 durchgeführt.
Hinweis zum Sonderrad
Die mit „-“ gekennzeichneten Ausführungen wurden bis 31.10.2007 produziert.
Die mit „T37“ gekennzeichneten Ausführungen werden ab 01.11.2007 produziert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Gutachten Nr. 55066907 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 5

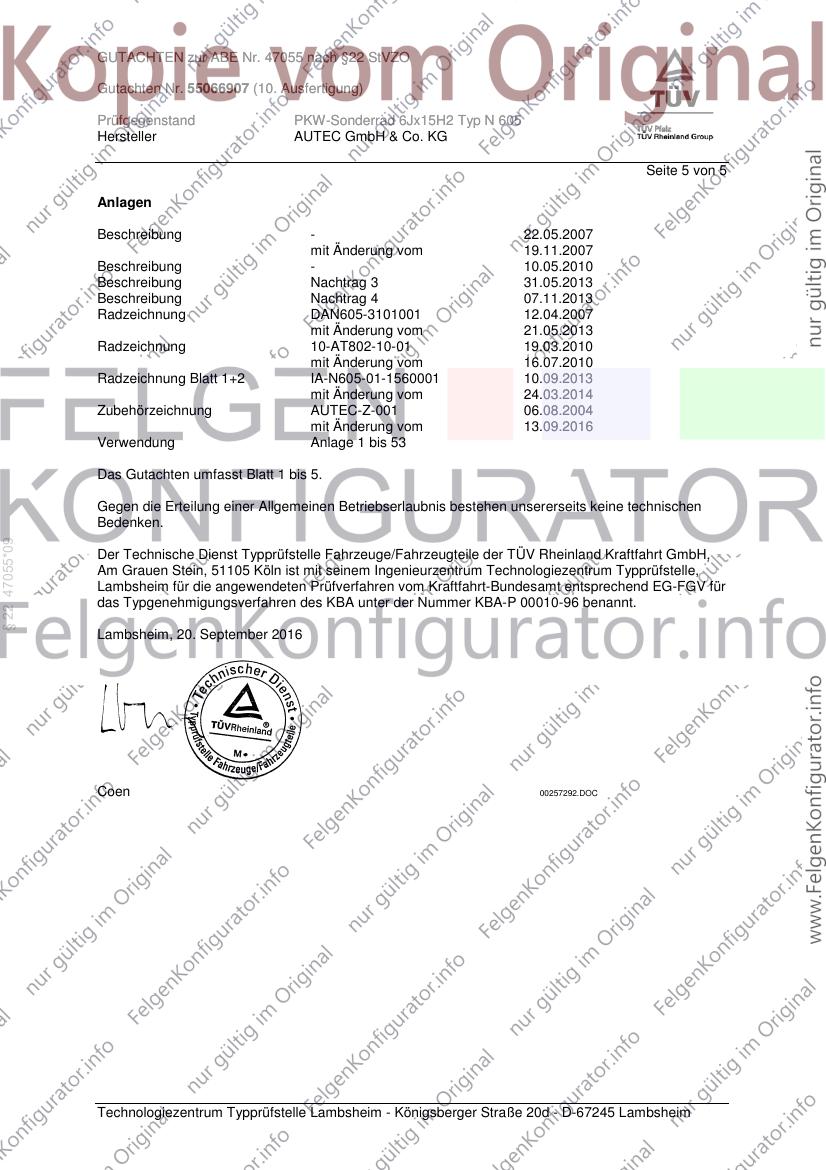

Anlagen
Beschreibung - 22.05.2007
mit Änderung vom 19.11.2007
Beschreibung - 10.05.2010
Beschreibung Nachtrag 3 31.05.2013
Beschreibung Nachtrag 4 07.11.2013
Radzeichnung DAN605-3101001 12.04.2007
mit Änderung vom 21.05.2013
Radzeichnung 10-AT802-10-01 19.03.2010
mit Änderung vom 16.07.2010
Radzeichnung Blatt 1+2 IA-N605-01-1560001 10.09.2013
mit Änderung vom 24.03.2014
Zubehörzeichnung AUTEC-Z-001 06.08.2004
mit Änderung vom 13.09.2016
Verwendung Anlage 1 bis 53
Das Gutachten umfasst Blatt 1 bis 5.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
§ 22 47055*09
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. September 2016
Coen 00257292.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55066907 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 9
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ N 605
Radgröße 6Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
31 N 605 LK100/ohne Ring 5/100/57,1 38 580 1935
Kennzeichnungen
KBA-Nummer 47055
Herstellerzeichen AUTEC
Radtyp und Ausführung N 605 (s.o.)
Radgröße 6Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
§ 22 47055*09
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M14x1,5 Kugel Ø 26 mm 120 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55066907 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 9

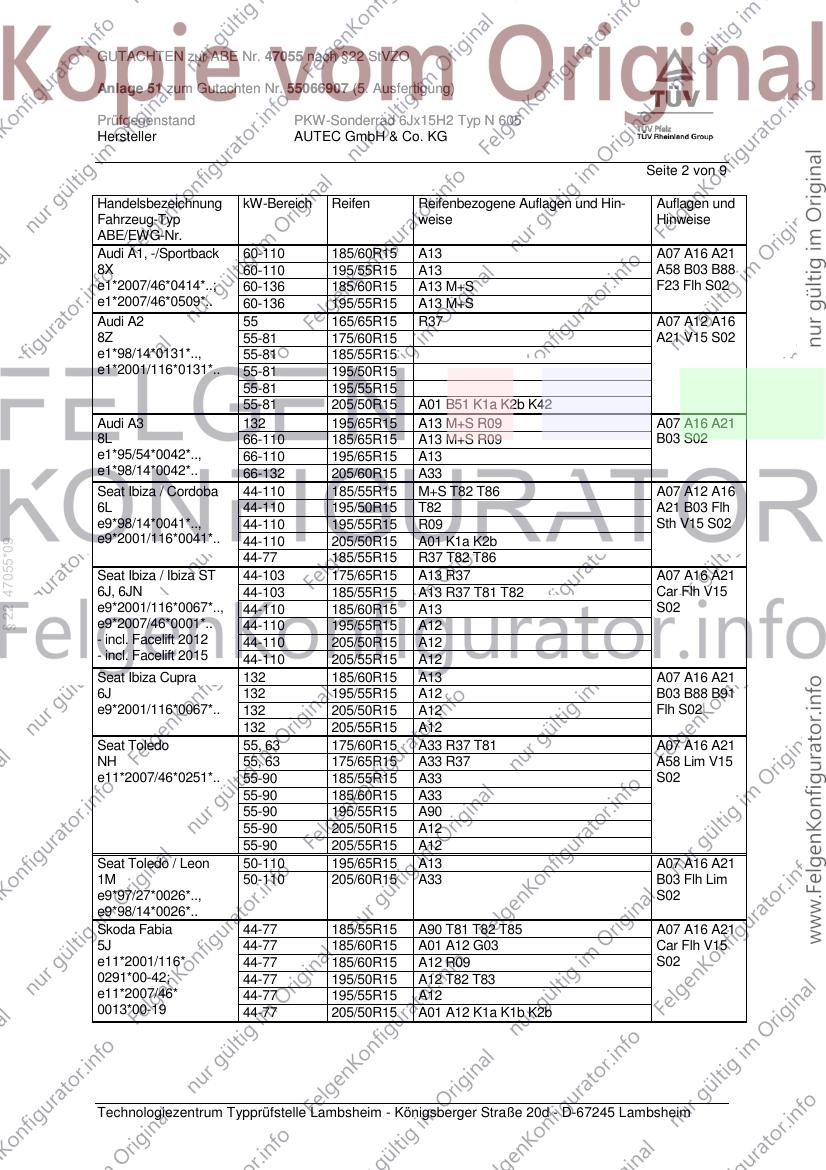

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A1, -/Sportback 60-110 185/60R15 A13 A07 A16 A21
8X 60-110 195/55R15 A13 A58 B03 B88
e1*2007/46*0414*..; 60-136 185/60R15 A13 M+S F23 Flh S02
e1*2007/46*0509*.. 60-136 195/55R15 A13 M+S
Audi A2 55 165/65R15 R37 A07 A12 A16
8Z 55-81 175/60R15 A21 V15 S02
e1*98/14*0131*.., 55-81 185/55R15
e1*2001/116*0131*.. 55-81 195/50R15
55-81 195/55R15
55-81 205/50R15 A01 B51 K1a K2b K42
Audi A3 132 195/65R15 A13 M+S R09 A07 A16 A21
8L 66-110 185/65R15 A13 M+S R09 B03 S02
e1*95/54*0042*.., 66-110 195/65R15 A13
e1*98/14*0042*.. 66-132 205/60R15 A33
Seat Ibiza / Cordoba 44-110 185/55R15 M+S T82 T86 A07 A12 A16
6L 44-110 195/50R15 T82 A21 B03 Flh
e9*98/14*0041*.., 44-110 195/55R15 R09 Sth V15 S02
e9*2001/116*0041*.. 44-110 205/50R15 A01 K1a K2b
§ 22 47055*09
44-77 185/55R15 R37 T82 T86
Seat Ibiza / Ibiza ST 44-103 175/65R15 A13 R37 A07 A16 A21
6J, 6JN 44-103 185/55R15 A13 R37 T81 T82 Car Flh V15
e9*2001/116*0067*.., 44-110 185/60R15 A13 S02
e9*2007/46*0001*.. 44-110 195/55R15 A12
- incl. Facelift 2012 44-110 205/50R15 A12
- incl. Facelift 2015 44-110 205/55R15 A12
Seat Ibiza Cupra 132 185/60R15 A13 A07 A16 A21
6J 132 195/55R15 A12 B03 B88 B91
e9*2001/116*0067*.. 132 205/50R15 A12 Flh S02
132 205/55R15 A12
Seat Toledo 55, 63 175/60R15 A33 R37 T81 A07 A16 A21
NH 55, 63 175/65R15 A33 R37 A58 Lim V15
e11*2007/46*0251*.. 55-90 185/55R15 A33 S02
55-90 185/60R15 A33
55-90 195/55R15 A90
55-90 205/50R15 A12
55-90 205/55R15 A12
Seat Toledo / Leon 50-110 195/65R15 A13 A07 A16 A21
1M 50-110 205/60R15 A33 B03 Flh Lim
e9*97/27*0026*.., S02
e9*98/14*0026*..
Skoda Fabia 44-77 185/55R15 A90 T81 T82 T85 A07 A16 A21
5J 44-77 185/60R15 A01 A12 G03 Car Flh V15
e11*2001/116* 44-77 185/60R15 A12 R09 S02
0291*00-42; 44-77 195/50R15 A12 T82 T83
e11*2007/46* 44-77 195/55R15 A12
0013*00-19 44-77 205/50R15 A01 A12 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55066907 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Fabia 44, 55, 66 175/60R15 A33 R37 A07 A16 A21
5J 44, 55, 66 175/65R15 A33 R37 A58 Car Flh
e11*2001/116* 44-81 185/55R15 A33 S02
0291*43-..; 44-81 185/60R15 A33
e11*2007/46* 44-81 195/55R15 A91
0013*20-.. 44-81 205/50R15 A01 A12 K2b
ab MJ 2015 (6V) 44-81 205/55R15 A01 A12 K2b
Skoda Fabia 37-96 185/55R15 T81 T82 T85 A07 A12 A16
6Y 37-96 195/50R15 T82 T83 A21 B03 Car
e11*98/14*0123*.. 37-96 205/50R15 A01 K1c K2b K46 Flh Sth V15
S02
Skoda Fabia RS 132 185/55R15 A90 M+S T85 A07 A16 A21
5J 132 195/50R15 A12 M+S T83 B88 Flh S02
e11*2001/116* 132 195/55R15 A12 M+S
0291*27-42 132 205/50R15 A01 A12 K1a K1b K2b M+S
Skoda Octavia (I) 44-110 195/65R15 A13 A07 A16 A21
1U 44-110 205/60R15 A33 B03 Car Lim
e11*95/54*0066*..; S02
§ 22 47055*09
e11*2001/116*0066*;
e11*2007/46*0011*..
Skoda Praktik 51-66 185/55R15 A13 T82 T85 T86 A07 A16 A21
5J 51-66 185/60R15 A12 A58 S02
N083; 51-66 195/50R15 A12 T82 T83
e11*2007/46*0013*.. 51-66 195/55R15 A12
51-66 205/50R15 A01 A12 K2b K44
Skoda Rapid 55, 63 175/60R15 A33 R37 T81 A07 A16 A21
NH 55, 63 175/65R15 A33 R37 A58 Lim V15
e11*2007/46*0250*..; 55-90 185/55R15 A33 S02
e11*2007/46*0249*.. 55-90 185/60R15 A33
55-90 195/55R15 A90
55-90 205/50R15 A12
55-90 205/55R15 A12
Skoda Rapid Space- 55, 63 175/60R15 A33 R37 T81 A07 A16 A21
back 55, 63 175/65R15 A33 R37 A58 Flh V15
NH 55-90 185/55R15 A33 S02
e11*2007/46*0250*.. 55-90 185/60R15 A33
55-90 195/55R15 A90
55-90 205/50R15 A12
55-90 205/55R15 A12
Skoda Roomster 47-77 185/55R15 A13 T82 T86 A07 A16 A21
5J 47-77 185/60R15 A12 A58 Npf S02
e11*2001/116*0291*; 47-77 195/50R15 A12 T82 T83
e11*2007/46*0013*.. 47-77 195/55R15 A12
47-77 205/50R15 A01 A12 K2b K44
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55066907 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Roomster 55-77 185/55R15 A13 M+S T81 T82 T85 A07 A16 A21
Scout 55-77 185/60R15 A12 A58 KMV S02
5J 55-77 195/55R15 A12
e11*2001/116*0291*; 55-77 205/50R15 A12
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-110 195/65R15 A13 A07 A16 A21
9C, 1Y 55-110 205/60R15 A12 B03 Cbo Flh
e1*97/27,98/14, S02
2001/116*0106*..,
e1*2001/116*0205*..
VW Cross Polo 51-77 175/65R15 A13 R37 A07 A16 A21
6R 51-77 185/55R15 A13 R37 T81 T82 T85 Flh KMV V15
e1*2001/116*0510*.. 51-81 185/60R15 A13 S02
- incl. Facelift 2014 51-81 195/55R15 A12
51-81 205/50R15 A12
51-81 205/55R15 A12
VW Fox 40-55 185/55R15 A07 A12 A16
5Z 40-55 195/50R15 A01 K1a K2b A21 Flh Npf
§ 22 47055*09
e1*2001/116*0301*.. 40-55 195/55R15 A01 K1a K2b V15 S02
40-55 205/50R15 A01 K1a K1b K2b
VW Golf (III), Vento 66-110 195/50R15 A13 R37 T82 A07 A16 A21
1H, 1HX -/O, /1, /OF 66-110 185/55R15 A13 M+S R09 T81 T82 T85 B03 B56 S02
e1*96/79*0068*.., 66-110 205/50R15 A12
F804, G156, F894
VW Golf (IV), Bora 50-110 195/65R15 A11 A07 A16 A21
1J 50-110 205/60R15 A33 B03 Car Flh
e1*96/79, 98/14, Sth S02
2001/116*0071*..
VW Polo 44-103 175/65R15 A13 R37 A07 A16 A21
6R 44-103 185/55R15 A13 R37 T82 T86 Flh Npf V15
e1*2001/116*0510*.. 44-103 185/60R15 A13 S02
e1*2007/46*0486*.. 44-103 195/55R15 A12
- incl. Facelift 2014 44-103 205/50R15 A01 A12 K2b
44-103 205/55R15 A01 A12 K2b
44-110 185/60R15 A13 M+S
44-110 195/55R15 A12 M+S
44-110 205/50R15 A01 A12 K2b M+S
44-110 205/55R15 A01 A12 K2b M+S
VW Polo 40-110 185/55R15 M+S T82 T86 A07 A12 A16
9N 40-110 195/50R15 M+S T82 T83 A21 Flh Npf
e1*98/14*0174*.., 40-110 195/55R15 R09 Sth V15 S02
e1*2001/116*0174*.. 40-110 205/50R15 A01 K1a K2b
40-77 185/55R15 R37 T82 T86
40-77 195/50R15 T82 T83
40-96 195/55R15 A01 G03
VW Polo -Fun/Cross- 40-77 185/60R15 A13 M+S A07 A16 A21
9N 40-77 195/55R15 A12 M+S Flh KMV S02
e1*2001/116*0174*.. 40-77 205/50R15 A12 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55066907 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Polo GTI 132 185/60R15 A13 M+S A07 A16 A21
6R 132 195/55R15 A12 M+S B03 B88 Flh
e1*2001/116*0510*.. 132 205/50R15 A01 A12 K2b M+S Npf S02
- incl. Facelift 2014 132 205/55R15 A01 A12 K2b M+S
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
§ 22 47055*09
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55066907 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 9

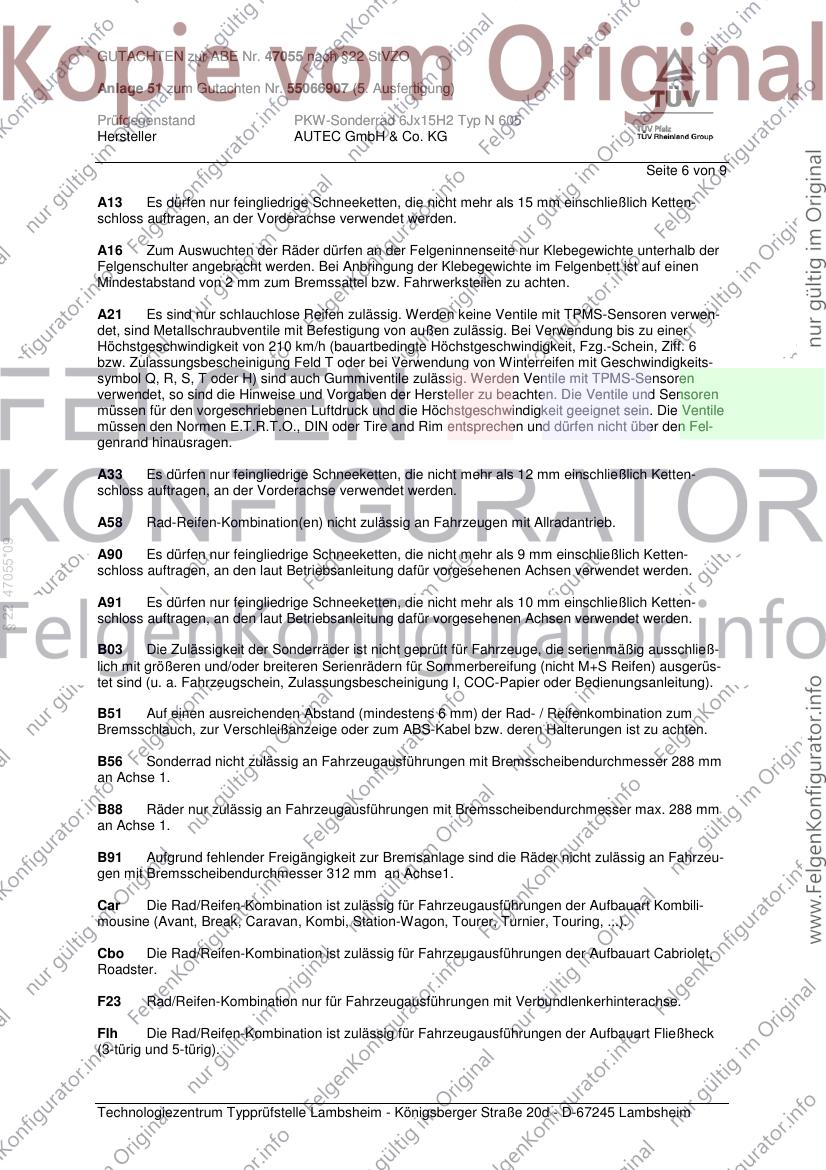

A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
§ 22 47055*09
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B56 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
an Achse 1.
B88 Räder nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288 mm
an Achse 1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55066907 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 9
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

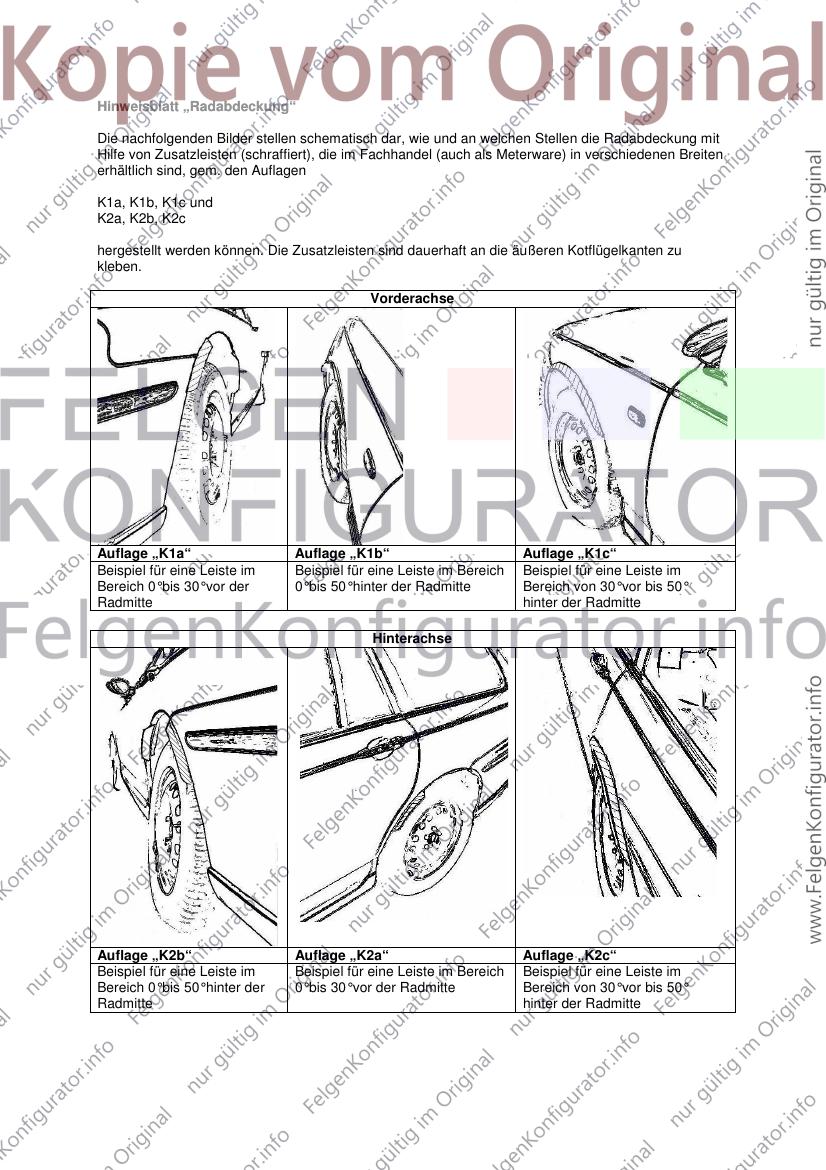

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
§ 22 47055*09
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55066907 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 9

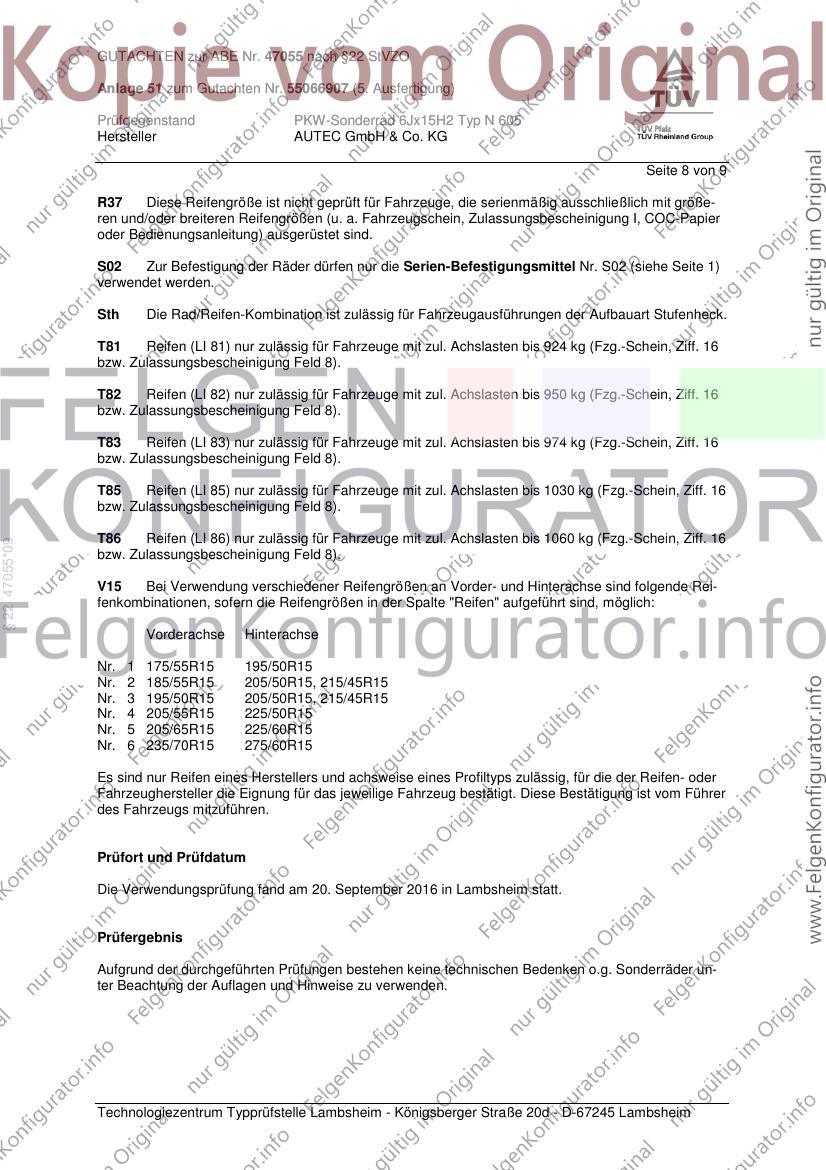

R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
§ 22 47055*09
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Nr. 5 205/65R15 225/60R15
Nr. 6 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. September 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55066907 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 9
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. September 2016
§ 22 47055*09
Coen 00257290.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Wichtige Hinweise zur Pflege
Wir gratulieren Ihnen zum Kauf Ihrer neuen hochwertigen AUTEC Leichtmetallräder.
Wie so viele Dinge unterliegen auch Aluminiumfelgen einer Vielzahl von äußeren Einflüssen, wie z.B.
heißer Bremsstaub, Schmutz und Feuchtigkeit, Salz, Steinschlag. Diese Einflüsse können
Aluminiumräder schnell beschädigen, was aber durch gute Pflege leicht vermieden werden kann.
Damit Sie also möglichst lange Freude an unseren Rädern haben, empfehlen wir die folgenden wichtigen
Hinweise und Pflegemaßnahmen zu beachten:
1. Wie oft müssen Felgen gesäubert werden?
Je länger eine Felge mit Schmutz behaftet ist und je aggressiver die Verschmutzung, desto schneller kann
sie beschädigt werden. Die Felgen sollten deswegen spätestens alle 2 Wochen außen und innen gereinigt
werden. Somit kann sich kein Bremsstaub, kein Schmutz, oder Salz festsetzen. Im Winter empfehlen wir
die Felgen 1x pro Woche zu säubern um diesem Problem entgegen zu wirken.
2. Was muss bei der Auswahl der Reinigungsmittel beachtet werden?
Grundsätzlich sollten Felgen mit warmen Wasser, handelsüblichem Auto-Shampoo oder Spülmittel
gereinigt werden. Bei der Verwendung von „Felgenreinigern“ muss unbedingt zuerst die Gebrauchs-
anweisung (Einwirkzeit, Anwendungshinweise) des Herstellers gelesen werden. Es dürfen keine
aggressiven Reinigungsmittel (z.B. laugen-, säure- oder alkoholhaltige Reinigungsmittel) verwendet
werden. Diese greifen nicht nur den Lack, sondern evtl. auch Bremsscheiben, Bremsschläuche oder
Radbolzen an.
3. Was gibt es sonst noch zu beachten?
- Felgen sollten im kalten Zustand gereinigt werden, um ein Eintrocknen des Reinigers zu vermeiden.
- Die maximale Einwirkzeit des Reinigers darf nicht überschritten werden.
- Benutzen Sie zum reinigen nur saubere und intakte Schwämme oder Bürsten.
- Verwenden Sie für die Reinigung Ihrer AUTEC-Leichtmetallräder keine Scheuermittel, Stahlwolle,
Topfreiniger, Kalkentferner oder Autopolitur mit Schleifpartikeln.
- Felgen sollten nicht nur auf der Designseite, sonder auch von der Rückseite vom Schmutz und
Bremsstaub gereinigt werden.
- Der Reiniger muss nach dem Waschen der Felgen ausreichend abgespült werden.
- Bei Reinigungen in Waschanlagen ist zu beachten, dass die Räder nur mit weichen Bürsten oder
Textilien in Kontakt kommen.
- Lackschäden sollten direkt ausgebessert werden, um eine Oxidation der Felge zu vermeiden.
- Zusätzlich können die Räder mit handelsüblichen Felgenversiegelungen behandelt werden. Bitte auch
hier die Gebrauchsanweisung beachten.
4. Reparaturen durch „Optische Radaufbereitung“
In einigen Betrieben des KFZ-Bereiches wird intensiv Werbung für die Möglichkeit sogenannter „optischer
Radaufbereitung“ gemacht, mit der eventuelle Schäden am Rad repariert werden können. Es bestehen
jedoch erhebliche Bedenken bezüglich der Sicherheit solch aufbereiteter Räder:
- Die „optische Radaufbereitung“ beinhaltet häufig den Abtrag von Material mittels spanender Verfahren
(Drehen Schleifen), wobei in aufbereitenden Betrieben keine ausreichende Kenntnis über den
spezifischen Eingriff und den ggf. gravierenden Einfluss auf die Festigkeit des Rades besteht!
- Die Aufbereitung kann eine komplett-Lackierung bedeuten, die zumeist mit einer starken Erhitzung
des Rades einhergeht. Dies ist gleichbedeutend mit thermischen Verfahren, die die Materialstruktur
ändern und die Festigkeit nachhaltig schädigen können.
- Die Reparaturmöglichkeit wird mit „TÜV-Siegel“ beworben. Es ist hier jedoch darauf hinzuweisen,
dass damit im allg. die Maschinen der Radaufbereitung gemeint sind, die TÜV-geprüft sind, nicht
jedoch ein vom TÜV allgemein abgenommenes Verfahren der Aufbereitung!
Wir müssen aus diesen Gründen leider dringend von solchen Verfahren abraten und darauf hinweisen,
dass keinerlei Haftung für aufbereitete Räder gewährt werden kann.
Schifferstadt, 21. März 2012
AUTEC GmbH & Co. KG Tel.: +49 (0) 62 35 / 92 66 - 0
Fax: +49 (0) 62 35 / 92 66 - 92
Ziegeleistraße 25 Email: info@autec-wheels.de
D – 67105 Schifferstadt www.autec-wheels.de
