Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51519
special wheels for passenger cars 7 J x 17 H2
Nummer der Genehmigung: 51519 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
OX15 7017
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51519 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51519
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
25.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55046517 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51519 Erweiterung Nr.: --
Approval No. Extension No.:

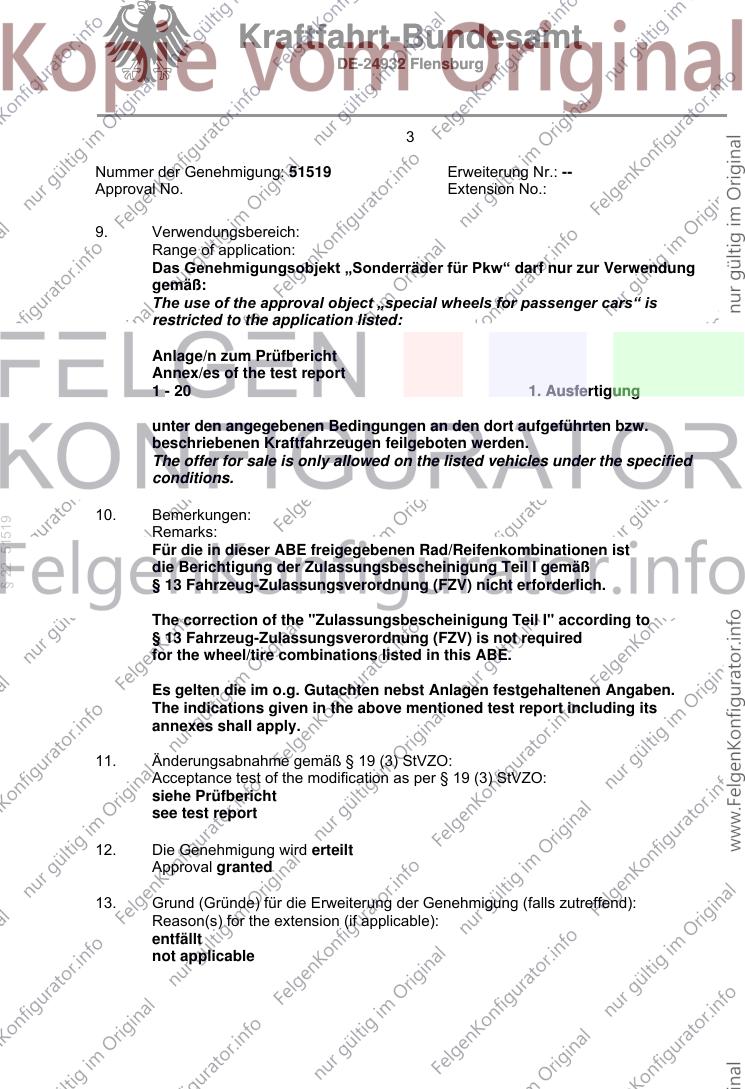

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 20 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51519
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51519 Erweiterung Nr.: --
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 13.09.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51519
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 18
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 7017
Radgröße 7.0 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V7 OX15 7017 V7 / ohne Ring 5/112/57,1 40 750 2200
Kennzeichnungen
KBA-Nummer 51519
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 7017 (s.o.)
Radgröße 7.0 J x 17 H2
§ 22 51519
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Serienschraube M14x1,5 Kugel 120 27,5 -
d=25,6 mm
S03 Serienschraube M14x1,5 Kugel 140 27,5 -
d=25,6 mm
S04 Schraube M14x1,5 Kugel 140 30 RG.565F
d=25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 18

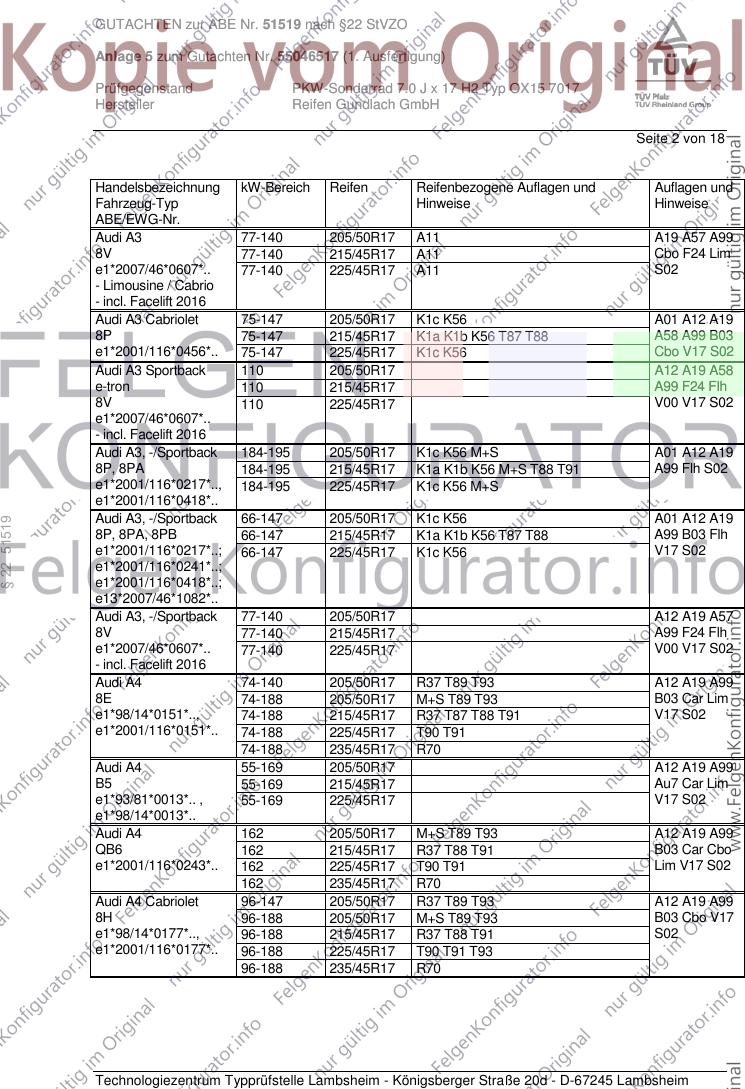

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/50R17 A11 A19 A57 A99
8V 77-140 215/45R17 A11 Cbo F24 Lim
e1*2007/46*0607*.. 77-140 225/45R17 A11 S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/50R17 K1c K56 A01 A12 A19
8P 75-147 215/45R17 K1a K1b K56 T87 T88 A58 A99 B03
e1*2001/116*0456*.. 75-147 225/45R17 K1c K56 Cbo V17 S02
Audi A3 Sportback 110 205/50R17 A12 A19 A58
e-tron 110 215/45R17 A99 F24 Flh
8V 110 225/45R17 V00 V17 S02
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 205/50R17 K1c K56 M+S A01 A12 A19
8P, 8PA 184-195 215/45R17 K1a K1b K56 M+S T88 T91 A99 Flh S02
e1*2001/116*0217*.., 184-195 225/45R17 K1c K56 M+S
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 205/50R17 K1c K56 A01 A12 A19
§ 22 51519
8P, 8PA, 8PB 66-147 215/45R17 K1a K1b K56 T87 T88 A99 B03 Flh
e1*2001/116*0217*..; 66-147 225/45R17 K1c K56 V17 S02
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/50R17 A12 A19 A57
8V 77-140 215/45R17 A99 F24 Flh
e1*2007/46*0607*.. 77-140 225/45R17 V00 V17 S02
- incl. Facelift 2016
Audi A4 74-140 205/50R17 R37 T89 T93 A12 A19 A99
8E 74-188 205/50R17 M+S T89 T93 B03 Car Lim
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 V17 S02
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91
74-188 235/45R17 R70
Audi A4 55-169 205/50R17 A12 A19 A99
B5 55-169 215/45R17 Au7 Car Lim
e1*93/81*0013*.. , 55-169 225/45R17 V17 S02
e1*98/14*0013*..
Audi A4 162 205/50R17 M+S T89 T93 A12 A19 A99
QB6 162 215/45R17 R37 T88 T91 B03 Car Cbo
e1*2001/116*0243*.. 162 225/45R17 T90 T91 Lim V17 S02
162 235/45R17 R70
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A12 A19 A99
8H 96-188 205/50R17 M+S T89 T93 B03 Cbo V17
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 S02
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93
96-188 235/45R17 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 162-184 205/50R17 M+S T89 T93 A19 A30 A99
4B 81-142 205/50R17 T89 T93 Au9 B03 Car
e1*96/27, 98/14, 81-184 215/45R17 T87 T88 T91 Lim V17 X27
2001/116*0051*.. 81-184 225/45R17 T90 T91 T93 S02
Audi A6 -/Avant 89-140 225/50R17 R37 T93 A11 A19 A99
4F, 4F1 89-257 225/50R17 M+S T93 B03 Car Lim
e1*2001/116*0254*.., NBF X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 215/55R17 A13 M+S T94 A19 A99 X28
4F, 4F1 120-257 225/55R17 A12 M+S S02
e1*2001/116*0254*..;
e13*2007/46*1080*..
Audi Q2 85, 110 205/55R17 A33 A19 A58 A99
GA 85, 110 205/60R17 A12 V17 S03
e1*2007/46*1552*.. 85, 110 215/55R17 A01 A12 K1a
- Frontantrieb 85, 110 225/50R17 A01 A12 K1a K2b
85, 110 225/55R17 A01 A12 K1a K2b
85, 110 235/50R17 A01 A12 K1c K2b
§ 22 51519
85, 110 245/50R17 A01 A12 K2b K8f R03
Audi Q2 85, 110 205/55R17 A33 A19 A58 A99
GA 85, 110 205/60R17 A12 KMV V17 Z19
e1*2007/46*1552*.. 85, 110 215/55R17 A12 S03
- Frontantrieb 85, 110 225/50R17 A12
- mit Zusatz- 85, 110 225/55R17 A12
Verbreiterungen 85, 110 235/50R17 A12
85, 110 245/50R17 A01 A12 K2b K8f R03
Audi Q2 Quattro 110, 140 205/55R17 A33 A19 A56 A99
GA 110, 140 205/60R17 A12 S03
e1*2007/46*1552*01-.. 110, 140 215/55R17 A01 A12 K1a
110, 140 225/50R17 A01 A12 K1a K2b
110, 140 225/55R17 A01 A12 K1a K2b
110, 140 235/50R17 A01 A12 K1c K2b
110, 140 245/50R17 A01 A12 K1c K2b
Audi Q2 Quattro 110, 140 205/55R17 A33 A19 A56 A99
GA 110, 140 205/60R17 A12 KMV Z19 S03
e1*2007/46*1552*01-.. 110, 140 215/55R17 A12
- mit Zusatz- 110, 140 225/50R17 A12
Verbreiterungen 110, 140 225/55R17 A12
110, 140 235/50R17 A12
110, 140 245/50R17 A01 A12 K1a K1b K2b
Audi Q3 88-162 215/55R17 A12 A19 A57
8U, 8U1 88-162 215/60R17 A99 V00 V17
e1*2007/46*0591*..; 88-162 225/50R17 S04
e13*2007/46*1163*.. 88-162 225/55R17
88-162 235/50R17
88-162 235/55R17
88-162 245/50R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 88-162 215/55R17 A12 A19 A57
8U, 8U1 88-162 215/60R17 A99 KMV V00
e1*2007/46*0591*..; 88-162 225/50R17 V17 S04
e13*2007/46*1163*.. 88-162 225/55R17
- mit Radhaus- 88-162 235/50R17
Verbreiterungen 88-162 235/55R17
88-162 245/50R17
Audi S3 206-228 205/50R17 A11 M+S A19 A56 A99
8V 206-228 215/45R17 A11 M+S Cbo F24 Lim
e1*2007/46*0607*.. 206-228 225/45R17 A11 M+S S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 205/50R17 M+S A12 A19 A56
8V 206-228 215/45R17 M+S A99 F24 Flh
e1*2007/46*0607*.. 206-228 225/45R17 M+S S02
- incl. Facelift 2016
Audi TT (II) 118-200 225/50R17 A12 K46 K56 M+S A01 A19 A57
8J A99 B03 Cbo
e1*2001/116* S02
0369*00-16;
§ 22 51519
0374*00-01;
0375*00
Audi TT (III) 132-169 225/50R17 A91 M+S A19 A57 A99
8J Cbo Cpe S02
e1*2001/116*
0369*17-..
ab MJ 2015 (8S)
Audi TTS (III) 210, 228 225/50R17 A91 M+S A19 A56 A99
8J Cbo Cpe S02
e1*2001/116*
0369*18-..
ab MJ 2015 (8S)
Seat Alhambra 85-162 205/55R17 A33 T95 A19 A57 A99
7N 85-162 215/50R17 A12 T95 S03
e1*2007/46*0402*..; 85-162 215/55R17 A12 T94 T98
e1*2007/46*0435*.. 85-162 225/50R17 A12 T94 T98
- incl- Facelift 2015 85-162 235/50R17 A12
Seat Altea / Toledo 63-155 205/50R17 K1c T89 T93 A01 A12 A19
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A60 A99 Flh
e9*2001/116*0050*..; 63-155 225/45R17 K1c KOV SeF Sth
e9*2007/46*0012*.. V17 S02
Seat Ateca 85, 110 215/55R17 A13 A19 A58 A99
5FP 85, 110 215/60R17 A01 A12 G01 F23 V17 S03
e9*2007/46*6394*.. 85, 110 225/50R17 A13
- Frontantrieb 85, 110 225/55R17 A12
85, 110 235/50R17 A12
85, 110 235/55R17 A01 A12 G01
85, 110 245/50R17 A01 A12 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

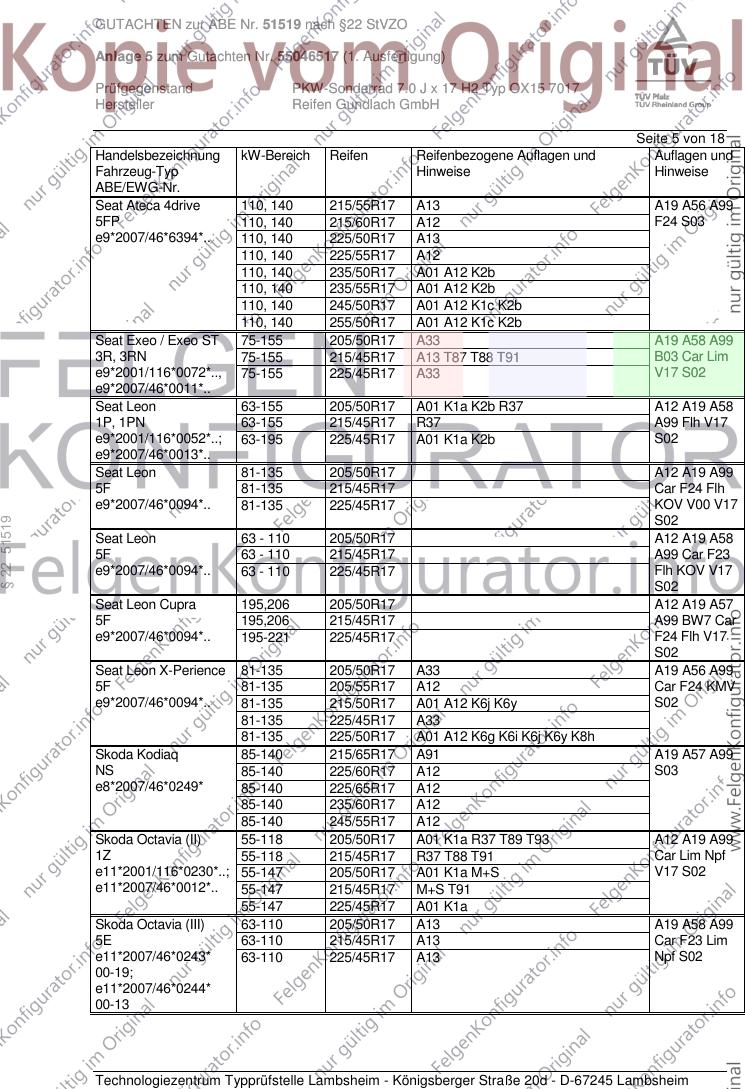

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 4drive 110, 140 215/55R17 A13 A19 A56 A99
5FP 110, 140 215/60R17 A12 F24 S03
e9*2007/46*6394*.. 110, 140 225/50R17 A13
110, 140 225/55R17 A12
110, 140 235/50R17 A01 A12 K2b
110, 140 235/55R17 A01 A12 K2b
110, 140 245/50R17 A01 A12 K1c K2b
110, 140 255/50R17 A01 A12 K1c K2b
Seat Exeo / Exeo ST 75-155 205/50R17 A33 A19 A58 A99
3R, 3RN 75-155 215/45R17 A13 T87 T88 T91 B03 Car Lim
e9*2001/116*0072*.., 75-155 225/45R17 A33 V17 S02
e9*2007/46*0011*..
Seat Leon 63-155 205/50R17 A01 K1a K2b R37 A12 A19 A58
1P, 1PN 63-155 215/45R17 R37 A99 Flh V17
e9*2001/116*0052*..; 63-195 225/45R17 A01 K1a K2b S02
e9*2007/46*0013*..
Seat Leon 81-135 205/50R17 A12 A19 A99
5F 81-135 215/45R17 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/45R17 KOV V00 V17
S02
§ 22 51519
Seat Leon 63 - 110 205/50R17 A12 A19 A58
5F 63 - 110 215/45R17 A99 Car F23
e9*2007/46*0094*.. 63 - 110 225/45R17 Flh KOV V17
S02
Seat Leon Cupra 195,206 205/50R17 A12 A19 A57
5F 195,206 215/45R17 A99 BW7 Car
e9*2007/46*0094*.. 195-221 225/45R17 F24 Flh V17
S02
Seat Leon X-Perience 81-135 205/50R17 A33 A19 A56 A99
5F 81-135 205/55R17 A12 Car F24 KMV
e9*2007/46*0094*.. 81-135 215/50R17 A01 A12 K6j K6y S02
81-135 225/45R17 A33
81-135 225/50R17 A01 A12 K6g K6i K6j K6y K8h
Skoda Kodiaq 85-140 215/65R17 A91 A19 A57 A99
NS 85-140 225/60R17 A12 S03
e8*2007/46*0249* 85-140 225/65R17 A12
85-140 235/60R17 A12
85-140 245/55R17 A12
Skoda Octavia (II) 55-118 205/50R17 A01 K1a R37 T89 T93 A12 A19 A99
1Z 55-118 215/45R17 R37 T88 T91 Car Lim Npf
e11*2001/116*0230*..; 55-147 205/50R17 A01 K1a M+S V17 S02
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17 A01 K1a
Skoda Octavia (III) 63-110 205/50R17 A13 A19 A58 A99
5E 63-110 215/45R17 A13 Car F23 Lim
e11*2007/46*0243* 63-110 225/45R17 A13 Npf S02
00-19;
e11*2007/46*0244*
00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 77-162 205/50R17 A11 R37 A19 A57 A99
5E 77-162 215/45R17 A11 R37 Car F24 Lim
e11*2007/46*0243*00- 77-162 225/45R17 A11 R37 Npf S02
19 77-169 205/50R17 A11 M+S
77-169 215/45R17 A11 M+S
77-169 225/45R17 A11 M+S
Skoda 103-118 205/50R17 M+S T93 A12 A19 A56
Octavia Scout (II) 103-118 225/45R17 M+S T91 A99 Car KMV
1Z 103-118 225/50R17 A01 K1c K56 S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda 110-135 205/50R17 A33 M+S A19 A56 A99
Octavia Scout (III) 110-135 205/55R17 A12 M+S Car F24 S02
5E 110-135 215/50R17 A12 M+S
e11*2007/46*0243* 110-135 225/45R17 A33 M+S
00-19 110-135 225/50R17 A12
Skoda Superb (I) 74-142 205/50R17 R37 T89 T93 A12 A19 A58
3U 74-142 215/45R17 R37 T87 T88 T91 A99 Lim V17
§ 22 51519
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 S02
Skoda Superb (II) 77-147 205/50R17 T93 A12 A19 A99
3T 77-191 205/50R17 M+S T93 Car Lim V17
e11*2001/116* 77-191 225/45R17 T94 S02
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/50R17 A91 A19 A57 A99
3T 88-206 215/55R17 A91 Car Lim V00
e11*2001/116* 88-206 225/50R17 A12 V17 S03
0326*32-..; 88-206 235/50R17 A12
e11*2007/46*
0014*22-..
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A12 A19 A57
5L 77-125 205/55R17 M+S T91 T95 A99 S02
e11*2007/46*0010*.., 77-125 215/50R17 T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93
77-125 225/50R17 A01 K1b
VW Beetle, /Cabrio (II) 77-162 205/55R17 A33 R37 A19 A58 A99
16 77-162 215/50R17 A90 Cbo Flh S02
e1*2007/46*0539*.. 77-162 215/55R17 A90
77-162 225/50R17 A12
77-162 235/50R17 A01 A12 K1a K1b
VW Caddy (III) 51-125 205/50R17 K1c K2b T89 T93 A01 A12 A19
2K, 2KN 51-125 215/45R17 K1c K2b T87 T91 A57 A59 A99
e1*2001/116* 51-125 225/45R17 K1c K2b T91 T94 V00 V17 S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

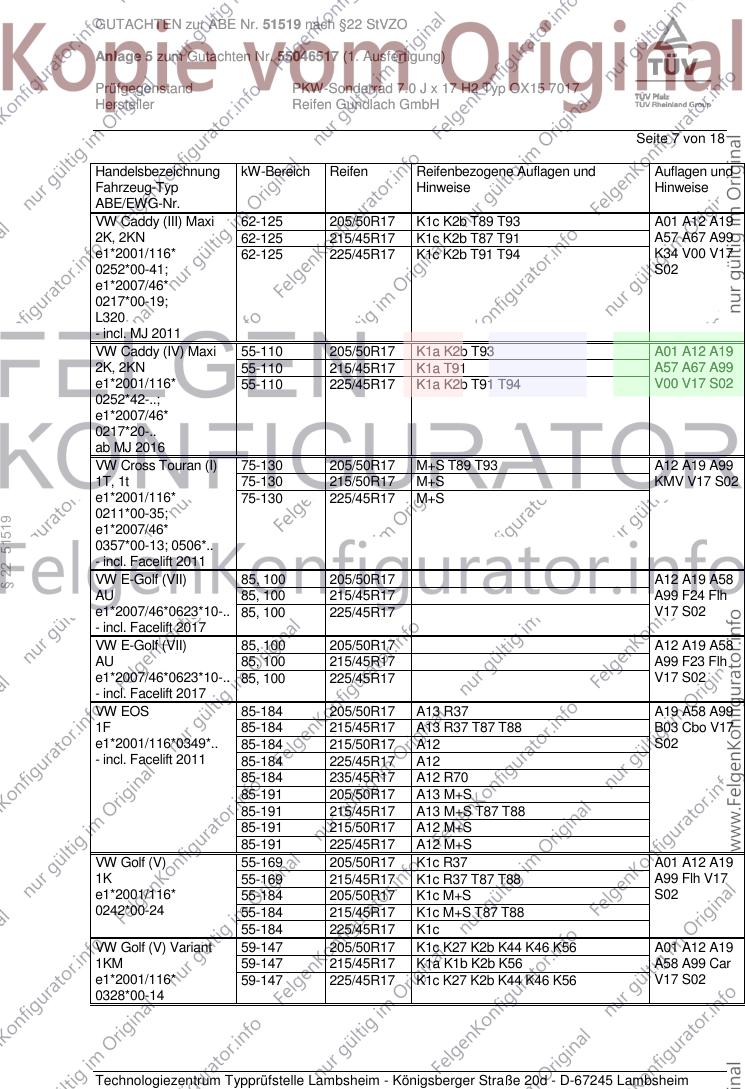

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy (III) Maxi 62-125 205/50R17 K1c K2b T89 T93 A01 A12 A19
2K, 2KN 62-125 215/45R17 K1c K2b T87 T91 A57 A67 A99
e1*2001/116* 62-125 225/45R17 K1c K2b T91 T94 K34 V00 V17
0252*00-41; S02
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 205/50R17 K1a K2b T93 A01 A12 A19
2K, 2KN 55-110 215/45R17 K1a T91 A57 A67 A99
e1*2001/116* 55-110 225/45R17 K1a K2b T91 T94 V00 V17 S02
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/50R17 M+S T89 T93 A12 A19 A99
1T, 1t 75-130 215/50R17 M+S KMV V17 S02
e1*2001/116* 75-130 225/45R17 M+S
0211*00-35;
§ 22 51519
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/50R17 A12 A19 A58
AU 85, 100 215/45R17 A99 F24 Flh
e1*2007/46*0623*10-.. 85, 100 225/45R17 V17 S02
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/50R17 A12 A19 A58
AU 85, 100 215/45R17 A99 F23 Flh
e1*2007/46*0623*10-.. 85, 100 225/45R17 V17 S02
- incl. Facelift 2017
VW EOS 85-184 205/50R17 A13 R37 A19 A58 A99
1F 85-184 215/45R17 A13 R37 T87 T88 B03 Cbo V17
e1*2001/116*0349*.. 85-184 215/50R17 A12 S02
- incl. Facelift 2011 85-184 225/45R17 A12
85-184 235/45R17 A12 R70
85-191 205/50R17 A13 M+S
85-191 215/45R17 A13 M+S T87 T88
85-191 215/50R17 A12 M+S
85-191 225/45R17 A12 M+S
VW Golf (V) 55-169 205/50R17 K1c R37 A01 A12 A19
1K 55-169 215/45R17 K1c R37 T87 T88 A99 Flh V17
e1*2001/116* 55-184 205/50R17 K1c M+S S02
0242*00-24 55-184 215/45R17 K1c M+S T87 T88
55-184 225/45R17 K1c
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A12 A19
1KM 59-147 215/45R17 K1a K1b K2b K56 A58 A99 Car
e1*2001/116* 59-147 225/45R17 K1c K27 K2b K44 K46 K56 V17 S02
0328*00-14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-173 205/50R17 K1a K2b A01 A12 A19
1K 59-173 215/45R17 K1a K2b T87 T91 A99 Cbo Flh
e1*2001/116 59-173 225/45R17 K1a K2b V17 S02
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 205/50R17 A12 A19 A99
1K 188-199 215/45R17 T87 T88 Cbo Flh V17
e1*2001/116 188-199 225/45R17 S02
*0242*33-..
VW Golf (VI) Variant 59-118 205/50R17 K1a K2b K6g A01 A12 A19
1KM 59-118 215/45R17 K1a K2b K6g T87 T88 A99 Car V17
e1*2001/116*0328*..; 59-118 225/45R17 K1a K2b K6g S02
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-169 205/50R17 A12 A19 A57
AU, AUV, 1K, 1KM 63-169 215/45R17 A99 Car F24
e1*2007/46*0623*..; 63-169 225/45R17 Flh KOV NoE
e1*2007/46*0627*..; 63-195 205/50R17 M+S V00 V17 S02
§ 22 51519
e1*2007/46* 63-195 215/45R17 M+S
0490*05-..; 63-195 225/45R17 M+S
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 205/50R17 A12 A19 A58
AU, AUV, 1K, 1KM 63 - 90 215/45R17 A99 Car F23
e1*2007/46*0623*..; 63 - 90 225/45R17 Flh KOV NoE
e1*2007/46*0627*..; V17 S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 205/50R17 A13 A19 A56 A99
AUV 81-135 205/55R17 A12 Car F24 KMV
e1*2007/46*0627*.. 81-135 215/50R17 A12 S02
81-135 225/45R17 A13
81-135 225/50R17 A01 A12 K1a K6g K6i K6w K8e
VW Golf (VII) GTE 110 205/50R17 A12 A19 A58
Hybrid 110 215/45R17 A99 F24 Flh
AU 110 225/45R17 V17 S02
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VII) R 206, 221 205/50R17 A12 A19 A56
AU 206, 221 215/45R17 A99 F24 Flh
e1*2007/46*0623*.. 206, 221 225/45R17 S02
- incl. Facelift 2017 206-228 205/50R17 M+S
206-228 215/45R17 M+S
206-228 225/45R17 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

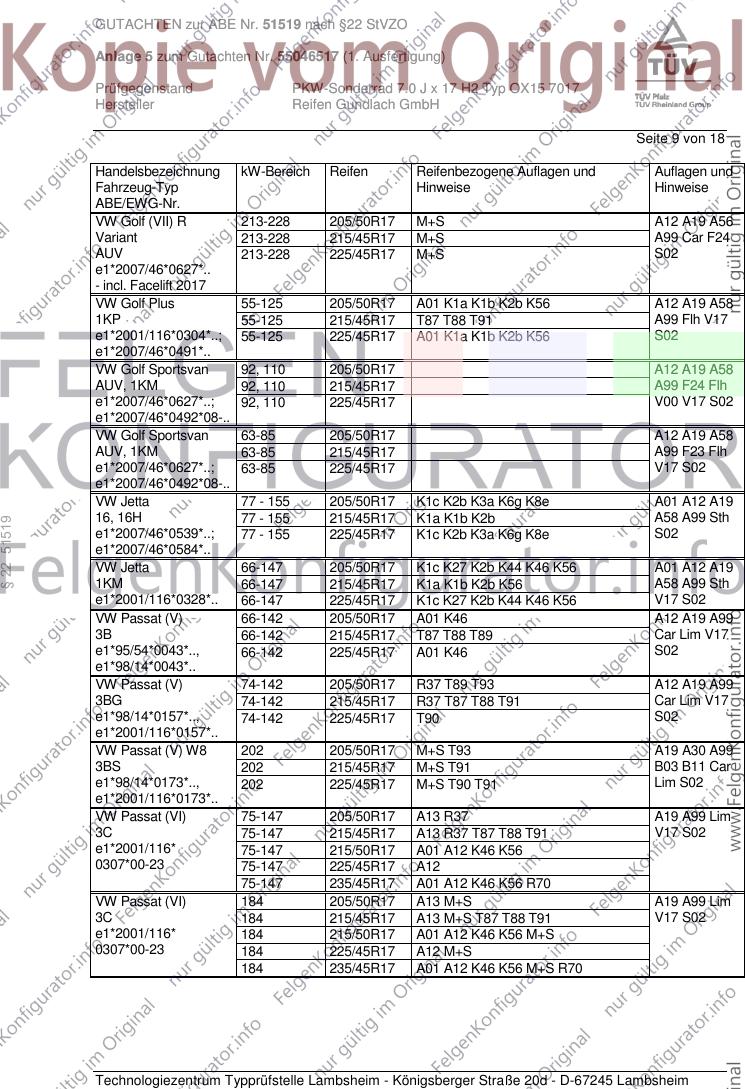

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) R 213-228 205/50R17 M+S A12 A19 A56
Variant 213-228 215/45R17 M+S A99 Car F24
AUV 213-228 225/45R17 M+S S02
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf Plus 55-125 205/50R17 A01 K1a K1b K2b K56 A12 A19 A58
1KP 55-125 215/45R17 T87 T88 T91 A99 Flh V17
e1*2001/116*0304*..; 55-125 225/45R17 A01 K1a K1b K2b K56 S02
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/50R17 A12 A19 A58
AUV, 1KM 92, 110 215/45R17 A99 F24 Flh
e1*2007/46*0627*..; 92, 110 225/45R17 V00 V17 S02
e1*2007/46*0492*08-..
VW Golf Sportsvan 63-85 205/50R17 A12 A19 A58
AUV, 1KM 63-85 215/45R17 A99 F23 Flh
e1*2007/46*0627*..; 63-85 225/45R17 V17 S02
e1*2007/46*0492*08-..
VW Jetta 77 - 155 205/50R17 K1c K2b K3a K6g K8e A01 A12 A19
16, 16H 77 - 155 215/45R17 K1a K1b K2b A58 A99 Sth
§ 22 51519
e1*2007/46*0539*..; 77 - 155 225/45R17 K1c K2b K3a K6g K8e S02
e1*2007/46*0584*..
VW Jetta 66-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A12 A19
1KM 66-147 215/45R17 K1a K1b K2b K56 A58 A99 Sth
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2b K44 K46 K56 V17 S02
VW Passat (V) 66-142 205/50R17 A01 K46 A12 A19 A99
3B 66-142 215/45R17 T87 T88 T89 Car Lim V17
e1*95/54*0043*.., 66-142 225/45R17 A01 K46 S02
e1*98/14*0043*..
VW Passat (V) 74-142 205/50R17 R37 T89 T93 A12 A19 A99
3BG 74-142 215/45R17 R37 T87 T88 T91 Car Lim V17
e1*98/14*0157*.., 74-142 225/45R17 T90 S02
e1*2001/116*0157*..
VW Passat (V) W8 202 205/50R17 M+S T93 A19 A30 A99
3BS 202 215/45R17 M+S T91 B03 B11 Car
e1*98/14*0173*.., 202 225/45R17 M+S T90 T91 Lim S02
e1*2001/116*0173*..
VW Passat (VI) 75-147 205/50R17 A13 R37 A19 A99 Lim
3C 75-147 215/45R17 A13 R37 T87 T88 T91 V17 S02
e1*2001/116* 75-147 215/50R17 A01 A12 K46 K56
0307*00-23 75-147 225/45R17 A12
75-147 235/45R17 A01 A12 K46 K56 R70
VW Passat (VI) 184 205/50R17 A13 M+S A19 A99 Lim
3C 184 215/45R17 A13 M+S T87 T88 T91 V17 S02
e1*2001/116* 184 215/50R17 A01 A12 K46 K56 M+S
0307*00-23 184 225/45R17 A12 M+S
184 235/45R17 A01 A12 K46 K56 M+S R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

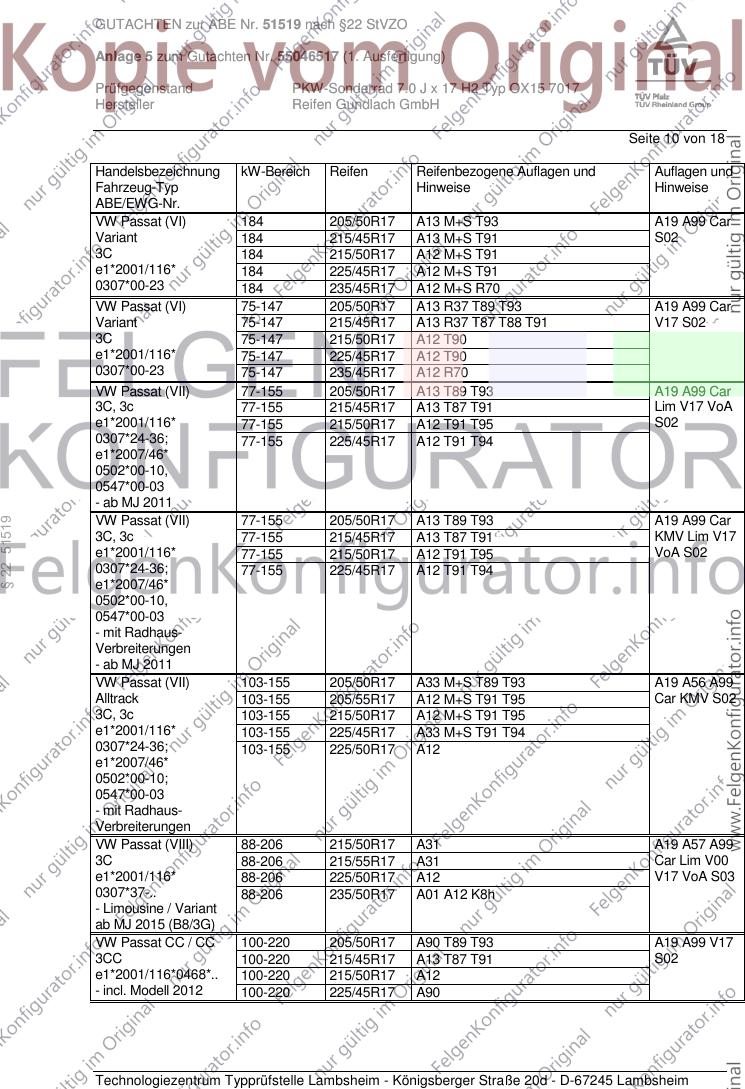

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 184 205/50R17 A13 M+S T93 A19 A99 Car
Variant 184 215/45R17 A13 M+S T91 S02
3C 184 215/50R17 A12 M+S T91
e1*2001/116* 184 225/45R17 A12 M+S T91
0307*00-23 184 235/45R17 A12 M+S R70
VW Passat (VI) 75-147 205/50R17 A13 R37 T89 T93 A19 A99 Car
Variant 75-147 215/45R17 A13 R37 T87 T88 T91 V17 S02
3C 75-147 215/50R17 A12 T90
e1*2001/116* 75-147 225/45R17 A12 T90
0307*00-23 75-147 235/45R17 A12 R70
VW Passat (VII) 77-155 205/50R17 A13 T89 T93 A19 A99 Car
3C, 3c 77-155 215/45R17 A13 T87 T91 Lim V17 VoA
e1*2001/116* 77-155 215/50R17 A12 T91 T95 S02
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 205/50R17 A13 T89 T93 A19 A99 Car
§ 22 51519
3C, 3c 77-155 215/45R17 A13 T87 T91 KMV Lim V17
e1*2001/116* 77-155 215/50R17 A12 T91 T95 VoA S02
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VII) 103-155 205/50R17 A33 M+S T89 T93 A19 A56 A99
Alltrack 103-155 205/55R17 A12 M+S T91 T95 Car KMV S02
3C, 3c 103-155 215/50R17 A12 M+S T91 T95
e1*2001/116* 103-155 225/45R17 A33 M+S T91 T94
0307*24-36; 103-155 225/50R17 A12
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 215/50R17 A31 A19 A57 A99
3C 88-206 215/55R17 A31 Car Lim V00
e1*2001/116* 88-206 225/50R17 A12 V17 VoA S03
0307*37-.. 88-206 235/50R17 A01 A12 K8h
- Limousine / Variant
ab MJ 2015 (B8/3G)
VW Passat CC / CC 100-220 205/50R17 A90 T89 T93 A19 A99 V17
3CC 100-220 215/45R17 A13 T87 T91 S02
e1*2001/116*0468*.. 100-220 215/50R17 A12
- incl. Modell 2012 100-220 225/45R17 A90
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

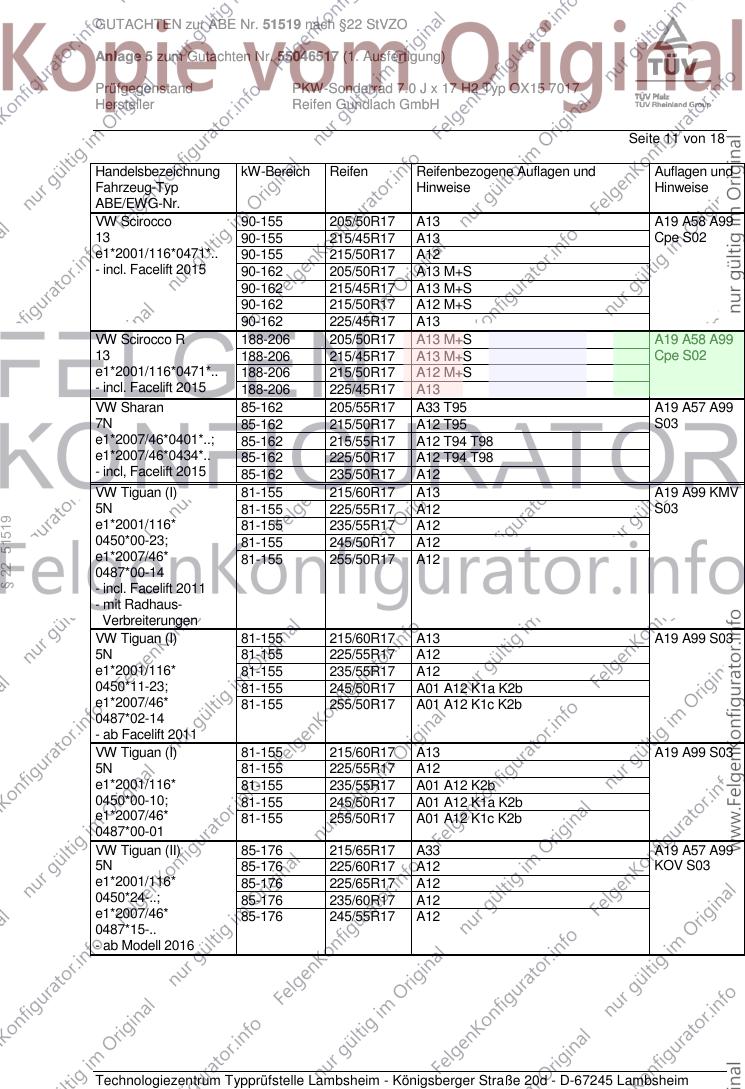

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 11 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco 90-155 205/50R17 A13 A19 A58 A99
13 90-155 215/45R17 A13 Cpe S02
e1*2001/116*0471*.. 90-155 215/50R17 A12
- incl. Facelift 2015 90-162 205/50R17 A13 M+S
90-162 215/45R17 A13 M+S
90-162 215/50R17 A12 M+S
90-162 225/45R17 A13
VW Scirocco R 188-206 205/50R17 A13 M+S A19 A58 A99
13 188-206 215/45R17 A13 M+S Cpe S02
e1*2001/116*0471*.. 188-206 215/50R17 A12 M+S
- incl. Facelift 2015 188-206 225/45R17 A13
VW Sharan 85-162 205/55R17 A33 T95 A19 A57 A99
7N 85-162 215/50R17 A12 T95 S03
e1*2007/46*0401*..; 85-162 215/55R17 A12 T94 T98
e1*2007/46*0434*.. 85-162 225/50R17 A12 T94 T98
- incl, Facelift 2015 85-162 235/50R17 A12
VW Tiguan (I) 81-155 215/60R17 A13 A19 A99 KMV
5N 81-155 225/55R17 A12 S03
§ 22 51519
e1*2001/116* 81-155 235/55R17 A12
0450*00-23; 81-155 245/50R17 A12
e1*2007/46* 81-155 255/50R17 A12
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/60R17 A13 A19 A99 S03
5N 81-155 225/55R17 A12
e1*2001/116* 81-155 235/55R17 A12
0450*11-23; 81-155 245/50R17 A01 A12 K1a K2b
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2b
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 215/60R17 A13 A19 A99 S03
5N 81-155 225/55R17 A12
e1*2001/116* 81-155 235/55R17 A01 A12 K2b
0450*00-10; 81-155 245/50R17 A01 A12 K1a K2b
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2b
0487*00-01
VW Tiguan (II) 85-176 215/65R17 A33 A19 A57 A99
5N 85-176 225/60R17 A12 KOV S03
e1*2001/116* 85-176 225/65R17 A12
0450*24-..; 85-176 235/60R17 A12
e1*2007/46* 85-176 245/55R17 A12
0487*15-..
- ab Modell 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

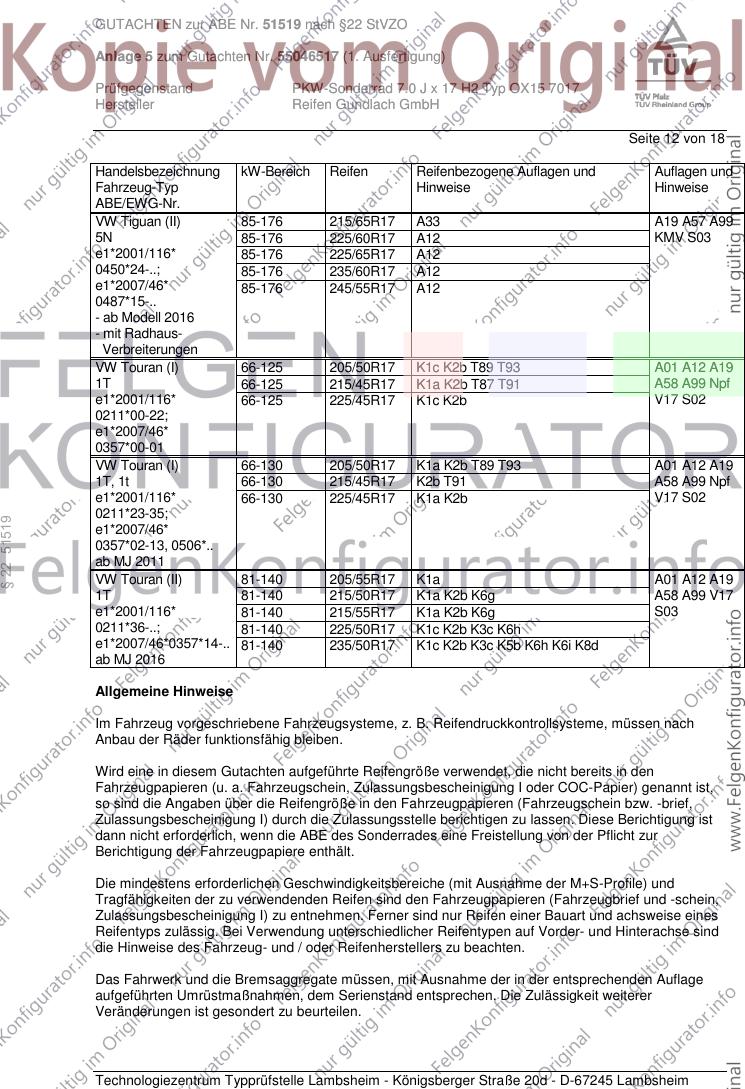

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 12 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) 85-176 215/65R17 A33 A19 A57 A99
5N 85-176 225/60R17 A12 KMV S03
e1*2001/116* 85-176 225/65R17 A12
0450*24-..; 85-176 235/60R17 A12
e1*2007/46* 85-176 245/55R17 A12
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
VW Touran (I) 66-125 205/50R17 K1c K2b T89 T93 A01 A12 A19
1T 66-125 215/45R17 K1a K2b T87 T91 A58 A99 Npf
e1*2001/116* 66-125 225/45R17 K1c K2b V17 S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 205/50R17 K1a K2b T89 T93 A01 A12 A19
1T, 1t 66-130 215/45R17 K2b T91 A58 A99 Npf
e1*2001/116* 66-130 225/45R17 K1a K2b V17 S02
0211*23-35;
§ 22 51519
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/55R17 K1a A01 A12 A19
1T 81-140 215/50R17 K1a K2b K6g A58 A99 V17
e1*2001/116* 81-140 215/55R17 K1a K2b K6g S03
0211*36-..; 81-140 225/50R17 K1c K2b K3c K6h
e1*2007/46*0357*14-.. 81-140 235/50R17 K1c K2b K3c K5b K6h K6i K8d
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 13 von 18
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
§ 22 51519
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 14 von 18
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
§ 22 51519
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 15 von 18

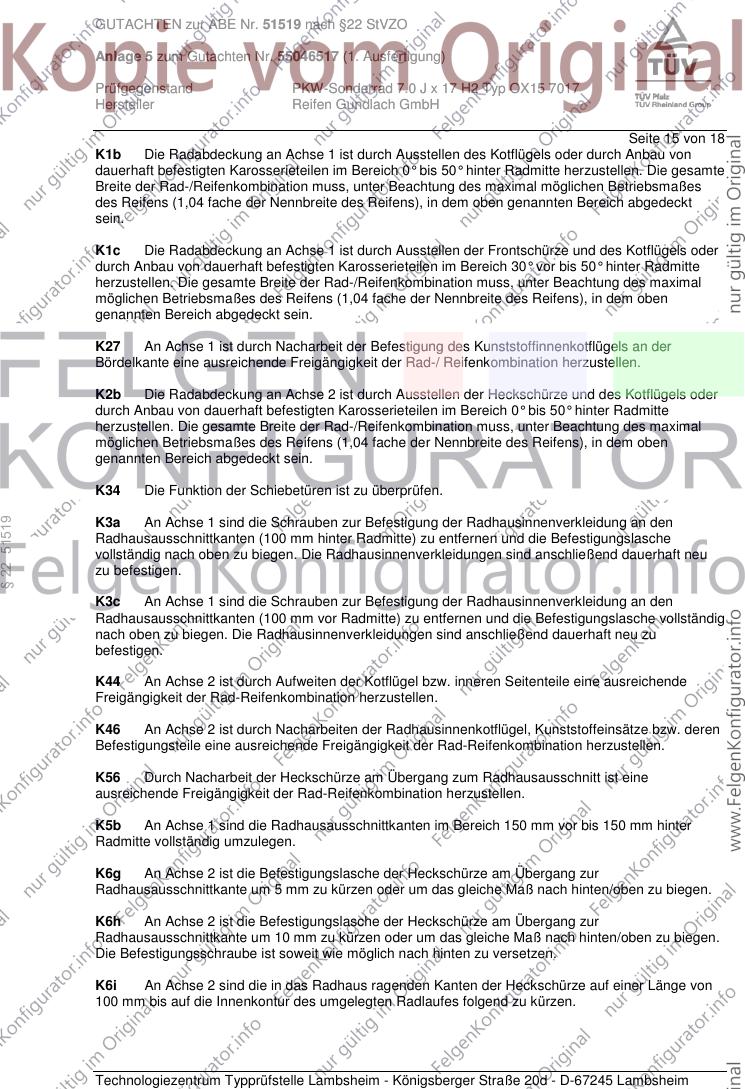

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
§ 22 51519
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 16 von 18
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
§ 22 51519
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 17 von 18

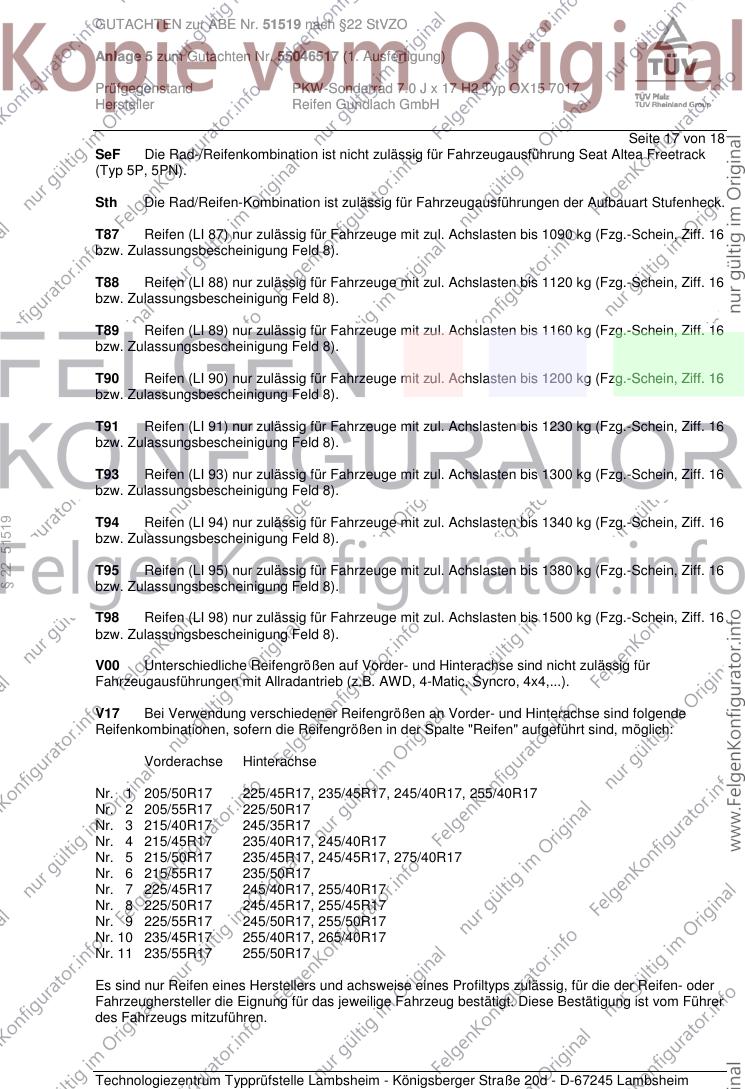

SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 51519
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 2 205/55R17 225/50R17
Nr. 3 215/40R17 245/35R17
Nr. 4 215/45R17 235/40R17, 245/40R17
Nr. 5 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 6 215/55R17 235/50R17
Nr. 7 225/45R17 245/40R17, 255/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
Nr. 9 225/55R17 245/50R17, 255/50R17
Nr. 10 235/45R17 255/40R17, 265/40R17
Nr. 11 235/55R17 255/50R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 18 von 18
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. August 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
§ 22 51519
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. August 2017
Laux 00277252.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
