Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51519
special wheels for passenger cars 7 J x 17 H2
Nummer der Genehmigung: 51519 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
OX15 7017
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51519 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51519
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
25.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55046517 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg

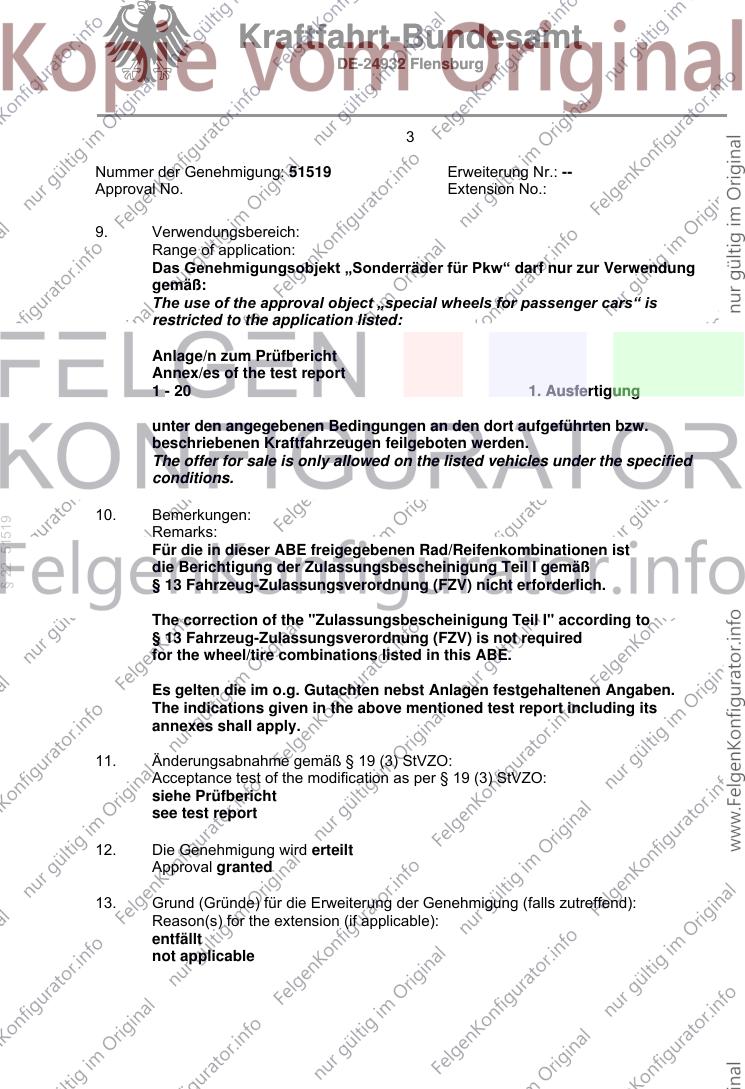

3
Nummer der Genehmigung: 51519 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 20 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51519
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51519 Erweiterung Nr.: --
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 13.09.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51519
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

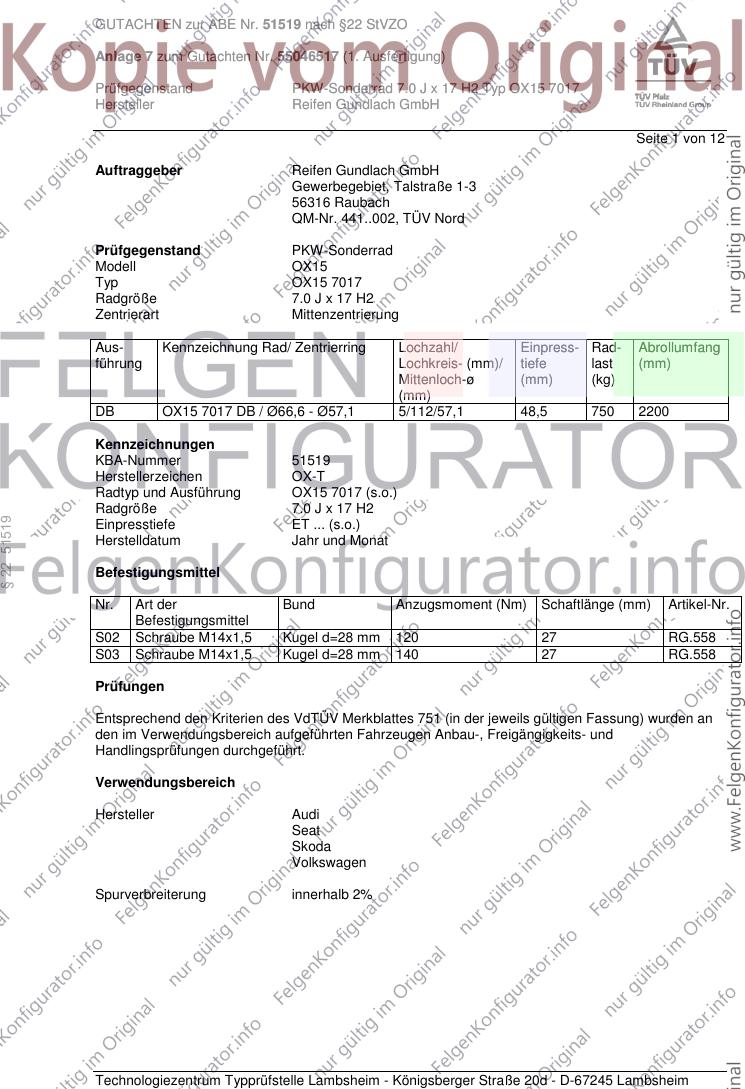

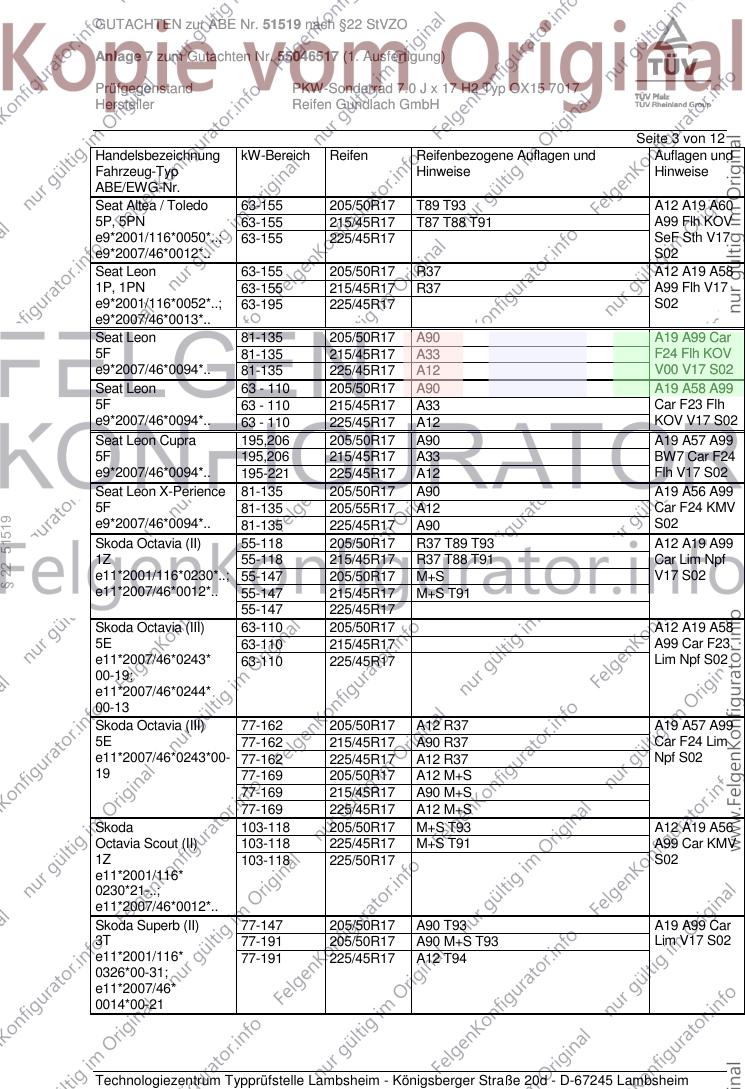

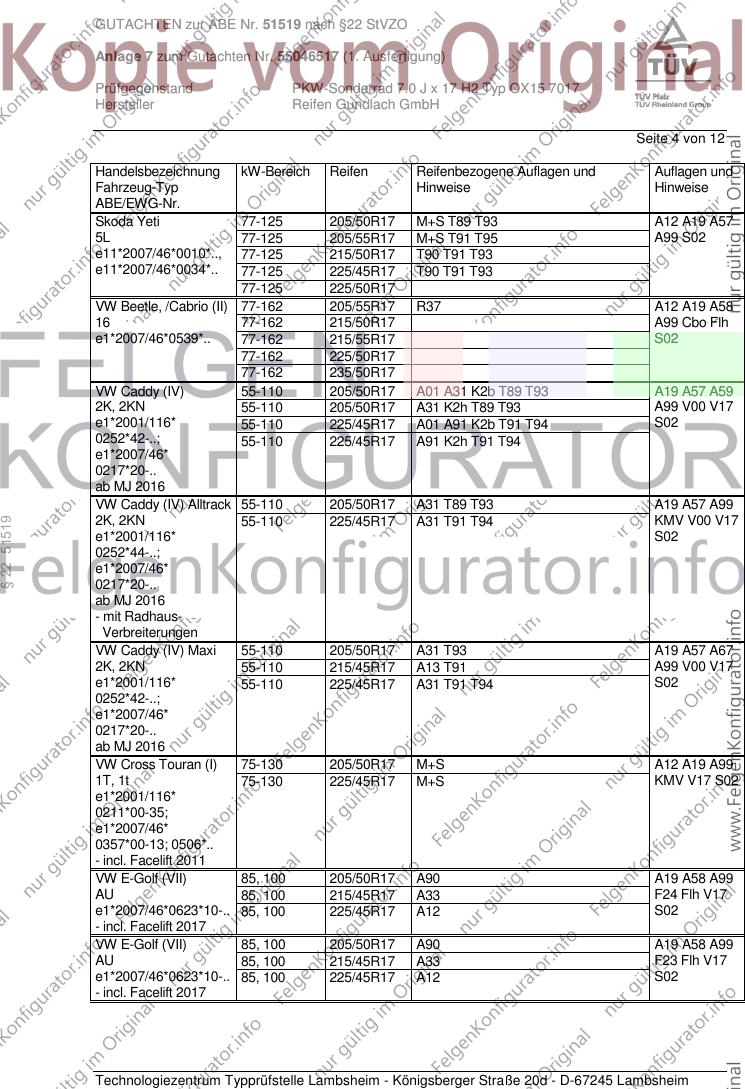

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 12
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 7017
Radgröße 7.0 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB OX15 7017 DB / Ø66,6 - Ø57,1 5/112/57,1 48,5 750 2200
Kennzeichnungen
KBA-Nummer 51519
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 7017 (s.o.)
Radgröße 7.0 J x 17 H2
§ 22 51519
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kugel d=28 mm 120 27 RG.558
S03 Schraube M14x1,5 Kugel d=28 mm 140 27 RG.558
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

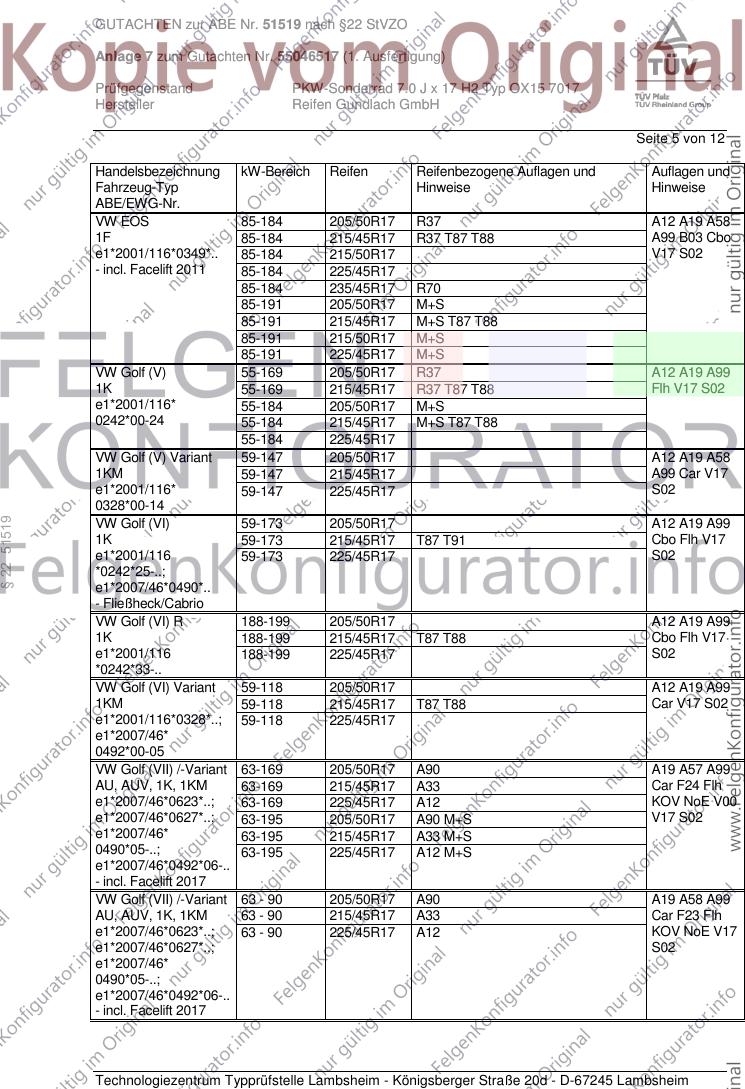

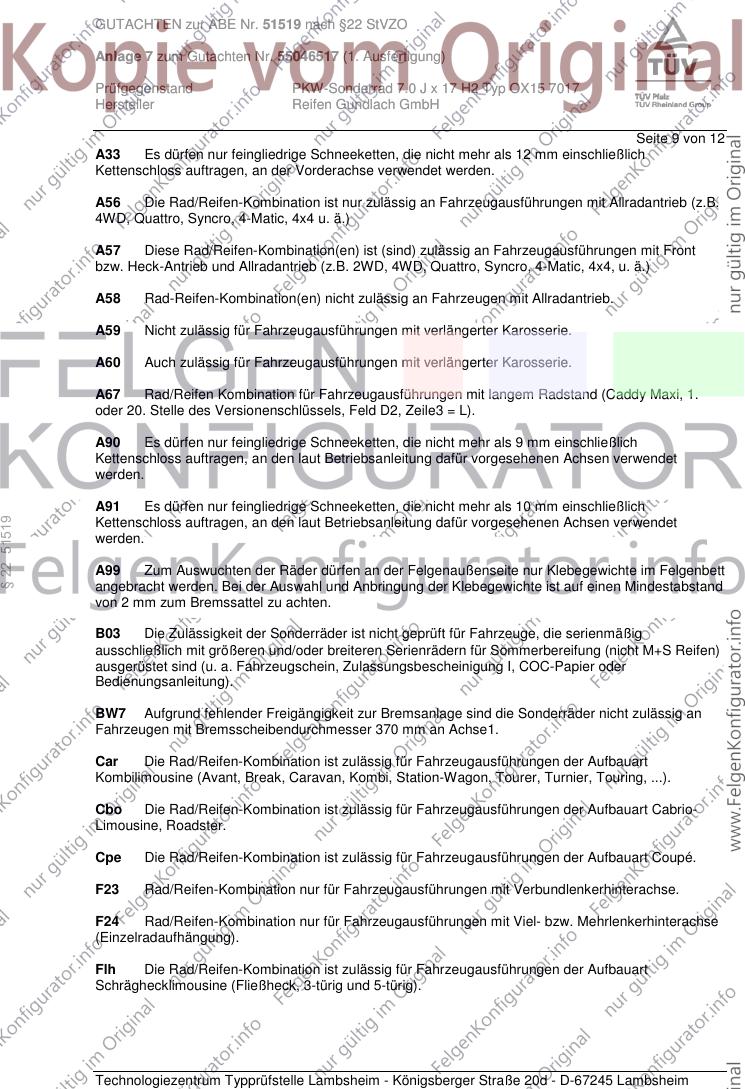

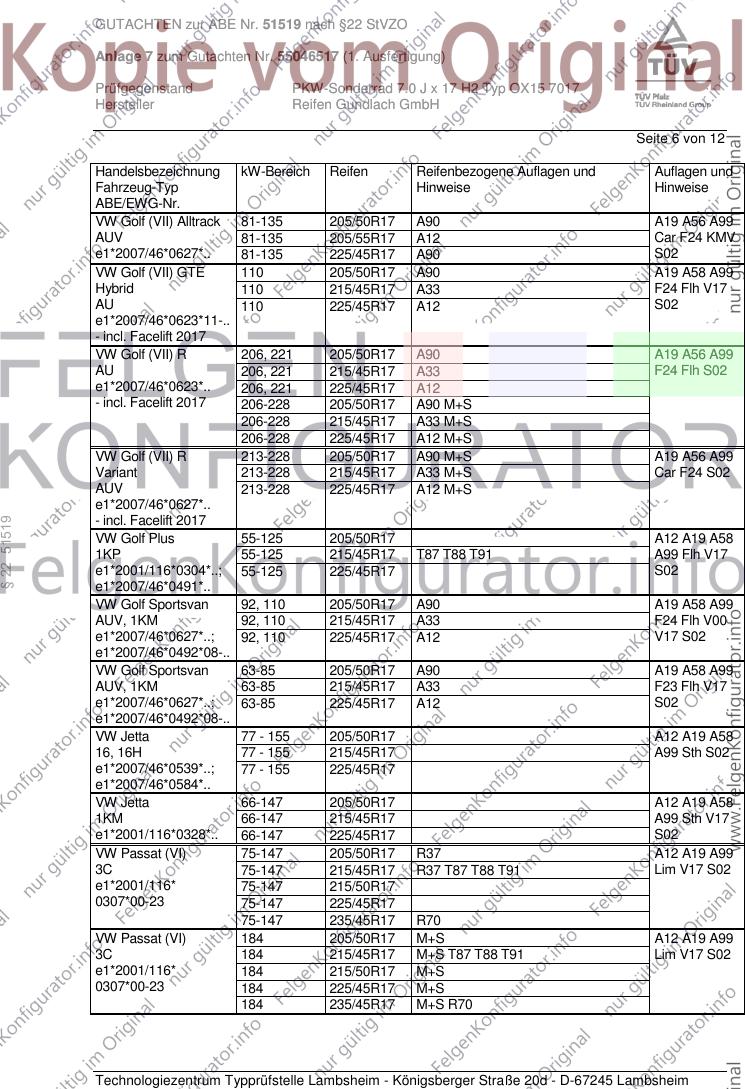

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/50R17 A12 A19 A57 A99
8V 77-140 215/45R17 A90 Cbo F24 Lim
e1*2007/46*0607*.. 77-140 225/45R17 A12 S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/50R17 A30 A19 A58 A99
8P 75-147 215/45R17 A13 T87 T88 B03 Cbo V17
e1*2001/116*0456*.. 75-147 225/45R17 A30 S02
Audi A3 Sportback 110 205/50R17 A90 A19 A58 A99
e-tron 110 215/45R17 A33 F24 Flh V00
8V 110 225/45R17 A12 V17 S02
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 205/50R17 A30 M+S A19 A99 Flh
8P, 8PA 184-195 215/45R17 A13 M+S T88 T91 S02
e1*2001/116*0217*.., 184-195 225/45R17 A30 M+S
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 205/50R17 A30 A19 A99 B03
8P, 8PA, 8PB 66-147 215/45R17 A13 T87 T88 Flh V17 S02
§ 22 51519
e1*2001/116*0217*..; 66-147 225/45R17 A30
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/50R17 A90 A19 A57 A99
8V 77-140 215/45R17 A33 F24 Flh V00
e1*2007/46*0607*.. 77-140 225/45R17 A12 V17 S02
- incl. Facelift 2016
Audi A6 -/Avant 89-140 225/50R17 R37 T93 A12 A19 A99
4F, 4F1 89-257 225/50R17 M+S T93 B03 Car Lim
e1*2001/116*0254*.., NBF X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi S3 206-228 205/50R17 A12 M+S A19 A56 A99
8V 206-228 215/45R17 A90 M+S Cbo F24 Lim
e1*2007/46*0607*.. 206-228 225/45R17 A12 M+S S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 205/50R17 A90 M+S A19 A56 A99
8V 206-228 215/45R17 A33 M+S F24 Flh S02
e1*2007/46*0607*.. 206-228 225/45R17 A12 M+S
- incl. Facelift 2016
Audi TT (II) 118-200 225/50R17 A33 M+S A19 A57 A99
8J B03 Cbo Cpe
e1*2001/116* S02
0369*00-16;
0374*00-01;
0375*00
Audi TT (III) 132-169 225/50R17 A33 M+S A19 A57 A99
8J Cbo Cpe S02
e1*2001/116*
0369*17-..
ab MJ 2015 (8S)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-155 205/50R17 T89 T93 A12 A19 A60
5P, 5PN 63-155 215/45R17 T87 T88 T91 A99 Flh KOV
e9*2001/116*0050*..; 63-155 225/45R17 SeF Sth V17
e9*2007/46*0012*.. S02
Seat Leon 63-155 205/50R17 R37 A12 A19 A58
1P, 1PN 63-155 215/45R17 R37 A99 Flh V17
e9*2001/116*0052*..; 63-195 225/45R17 S02
e9*2007/46*0013*..
Seat Leon 81-135 205/50R17 A90 A19 A99 Car
5F 81-135 215/45R17 A33 F24 Flh KOV
e9*2007/46*0094*.. 81-135 225/45R17 A12 V00 V17 S02
Seat Leon 63 - 110 205/50R17 A90 A19 A58 A99
5F 63 - 110 215/45R17 A33 Car F23 Flh
e9*2007/46*0094*.. 63 - 110 225/45R17 A12 KOV V17 S02
Seat Leon Cupra 195,206 205/50R17 A90 A19 A57 A99
5F 195,206 215/45R17 A33 BW7 Car F24
e9*2007/46*0094*.. 195-221 225/45R17 A12 Flh V17 S02
Seat Leon X-Perience 81-135 205/50R17 A90 A19 A56 A99
5F 81-135 205/55R17 A12 Car F24 KMV
§ 22 51519
e9*2007/46*0094*.. 81-135 225/45R17 A90 S02
Skoda Octavia (II) 55-118 205/50R17 R37 T89 T93 A12 A19 A99
1Z 55-118 215/45R17 R37 T88 T91 Car Lim Npf
e11*2001/116*0230*..; 55-147 205/50R17 M+S V17 S02
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17
Skoda Octavia (III) 63-110 205/50R17 A12 A19 A58
5E 63-110 215/45R17 A99 Car F23
e11*2007/46*0243* 63-110 225/45R17 Lim Npf S02
00-19;
e11*2007/46*0244*
00-13
Skoda Octavia (III) 77-162 205/50R17 A12 R37 A19 A57 A99
5E 77-162 215/45R17 A90 R37 Car F24 Lim
e11*2007/46*0243*00- 77-162 225/45R17 A12 R37 Npf S02
19 77-169 205/50R17 A12 M+S
77-169 215/45R17 A90 M+S
77-169 225/45R17 A12 M+S
Skoda 103-118 205/50R17 M+S T93 A12 A19 A56
Octavia Scout (II) 103-118 225/45R17 M+S T91 A99 Car KMV
1Z 103-118 225/50R17 S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Superb (II) 77-147 205/50R17 A90 T93 A19 A99 Car
3T 77-191 205/50R17 A90 M+S T93 Lim V17 S02
e11*2001/116* 77-191 225/45R17 A12 T94
0326*00-31;
e11*2007/46*
0014*00-21
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A12 A19 A57
5L 77-125 205/55R17 M+S T91 T95 A99 S02
e11*2007/46*0010*.., 77-125 215/50R17 T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93
77-125 225/50R17
VW Beetle, /Cabrio (II) 77-162 205/55R17 R37 A12 A19 A58
16 77-162 215/50R17 A99 Cbo Flh
e1*2007/46*0539*.. 77-162 215/55R17 S02
77-162 225/50R17
77-162 235/50R17
VW Caddy (IV) 55-110 205/50R17 A01 A31 K2b T89 T93 A19 A57 A59
2K, 2KN 55-110 205/50R17 A31 K2h T89 T93 A99 V00 V17
e1*2001/116* 55-110 225/45R17 A01 A91 K2b T91 T94 S02
0252*42-..; 55-110 225/45R17 A91 K2h T91 T94
e1*2007/46*
0217*20-..
ab MJ 2016
VW Caddy (IV) Alltrack 55-110 205/50R17 A31 T89 T93 A19 A57 A99
2K, 2KN KMV V00 V17
§ 22 51519
55-110 225/45R17 A31 T91 T94
e1*2001/116* S02
0252*44-..;
e1*2007/46*
0217*20-..
ab MJ 2016
- mit Radhaus-
Verbreiterungen
VW Caddy (IV) Maxi 55-110 205/50R17 A31 T93 A19 A57 A67
2K, 2KN 55-110 215/45R17 A13 T91 A99 V00 V17
e1*2001/116* 55-110 225/45R17 A31 T91 T94 S02
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/50R17 M+S A12 A19 A99
1T, 1t 75-130 225/45R17 M+S KMV V17 S02
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/50R17 A90 A19 A58 A99
AU 85, 100 215/45R17 A33 F24 Flh V17
e1*2007/46*0623*10-.. 85, 100 225/45R17 A12 S02
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/50R17 A90 A19 A58 A99
AU 85, 100 215/45R17 A33 F23 Flh V17
e1*2007/46*0623*10-.. 85, 100 225/45R17 A12 S02
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 205/50R17 R37 A12 A19 A58
1F 85-184 215/45R17 R37 T87 T88 A99 B03 Cbo
e1*2001/116*0349*.. 85-184 215/50R17 V17 S02
- incl. Facelift 2011 85-184 225/45R17
85-184 235/45R17 R70
85-191 205/50R17 M+S
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 M+S
85-191 225/45R17 M+S
VW Golf (V) 55-169 205/50R17 R37 A12 A19 A99
1K 55-169 215/45R17 R37 T87 T88 Flh V17 S02
e1*2001/116* 55-184 205/50R17 M+S
0242*00-24 55-184 215/45R17 M+S T87 T88
55-184 225/45R17
VW Golf (V) Variant 59-147 205/50R17 A12 A19 A58
1KM 59-147 215/45R17 A99 Car V17
e1*2001/116* 59-147 225/45R17 S02
0328*00-14
§ 22 51519
VW Golf (VI) 59-173 205/50R17 A12 A19 A99
1K 59-173 215/45R17 T87 T91 Cbo Flh V17
e1*2001/116 59-173 225/45R17 S02
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 205/50R17 A12 A19 A99
1K 188-199 215/45R17 T87 T88 Cbo Flh V17
e1*2001/116 188-199 225/45R17 S02
*0242*33-..
VW Golf (VI) Variant 59-118 205/50R17 A12 A19 A99
1KM 59-118 215/45R17 T87 T88 Car V17 S02
e1*2001/116*0328*..; 59-118 225/45R17
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-169 205/50R17 A90 A19 A57 A99
AU, AUV, 1K, 1KM 63-169 215/45R17 A33 Car F24 Flh
e1*2007/46*0623*..; 63-169 225/45R17 A12 KOV NoE V00
e1*2007/46*0627*..; 63-195 205/50R17 A90 M+S V17 S02
e1*2007/46* 63-195 215/45R17 A33 M+S
0490*05-..; 63-195 225/45R17 A12 M+S
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 205/50R17 A90 A19 A58 A99
AU, AUV, 1K, 1KM 63 - 90 215/45R17 A33 Car F23 Flh
e1*2007/46*0623*..; 63 - 90 225/45R17 A12 KOV NoE V17
e1*2007/46*0627*..; S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) Alltrack 81-135 205/50R17 A90 A19 A56 A99
AUV 81-135 205/55R17 A12 Car F24 KMV
e1*2007/46*0627*.. 81-135 225/45R17 A90 S02
VW Golf (VII) GTE 110 205/50R17 A90 A19 A58 A99
Hybrid 110 215/45R17 A33 F24 Flh V17
AU 110 225/45R17 A12 S02
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VII) R 206, 221 205/50R17 A90 A19 A56 A99
AU 206, 221 215/45R17 A33 F24 Flh S02
e1*2007/46*0623*.. 206, 221 225/45R17 A12
- incl. Facelift 2017 206-228 205/50R17 A90 M+S
206-228 215/45R17 A33 M+S
206-228 225/45R17 A12 M+S
VW Golf (VII) R 213-228 205/50R17 A90 M+S A19 A56 A99
Variant 213-228 215/45R17 A33 M+S Car F24 S02
AUV 213-228 225/45R17 A12 M+S
e1*2007/46*0627*..
- incl. Facelift 2017
§ 22 51519
VW Golf Plus 55-125 205/50R17 A12 A19 A58
1KP 55-125 215/45R17 T87 T88 T91 A99 Flh V17
e1*2001/116*0304*..; 55-125 225/45R17 S02
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/50R17 A90 A19 A58 A99
AUV, 1KM 92, 110 215/45R17 A33 F24 Flh V00
e1*2007/46*0627*..; 92, 110 225/45R17 A12 V17 S02
e1*2007/46*0492*08-..
VW Golf Sportsvan 63-85 205/50R17 A90 A19 A58 A99
AUV, 1KM 63-85 215/45R17 A33 F23 Flh V17
e1*2007/46*0627*..; 63-85 225/45R17 A12 S02
e1*2007/46*0492*08-..
VW Jetta 77 - 155 205/50R17 A12 A19 A58
16, 16H 77 - 155 215/45R17 A99 Sth S02
e1*2007/46*0539*..; 77 - 155 225/45R17
e1*2007/46*0584*..
VW Jetta 66-147 205/50R17 A12 A19 A58
1KM 66-147 215/45R17 A99 Sth V17
e1*2001/116*0328*.. 66-147 225/45R17 S02
VW Passat (VI) 75-147 205/50R17 R37 A12 A19 A99
3C 75-147 215/45R17 R37 T87 T88 T91 Lim V17 S02
e1*2001/116* 75-147 215/50R17
0307*00-23 75-147 225/45R17
75-147 235/45R17 R70
VW Passat (VI) 184 205/50R17 M+S A12 A19 A99
3C 184 215/45R17 M+S T87 T88 T91 Lim V17 S02
e1*2001/116* 184 215/50R17 M+S
0307*00-23 184 225/45R17 M+S
184 235/45R17 M+S R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 7 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 184 205/50R17 M+S T93 A12 A19 A99
Variant 184 215/45R17 M+S T91 Car S02
3C 184 215/50R17 M+S T91
e1*2001/116* 184 225/45R17 M+S T91
0307*00-23 184 235/45R17 M+S R70
VW Passat (VI) 75-147 205/50R17 R37 T89 T93 A12 A19 A99
Variant 75-147 215/45R17 R37 T87 T88 T91 Car V17 S02
3C 75-147 215/50R17 T90
e1*2001/116* 75-147 225/45R17 T90
0307*00-23 75-147 235/45R17 R70
VW Passat (VII) 77-155 205/50R17 T89 T93 A12 A19 A99
3C, 3c 77-155 215/45R17 T87 T91 Car Lim V17
e1*2001/116* 77-155 215/50R17 T91 T95 VoA S02
0307*24-36; 77-155 225/45R17 T91 T94
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 205/50R17 T89 T93 A12 A19 A99
§ 22 51519
3C, 3c 77-155 215/45R17 T87 T91 Car KMV Lim
e1*2001/116* 77-155 215/50R17 T91 T95 V17 VoA S02
0307*24-36; 77-155 225/45R17 T91 T94
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Touran (I) 66-125 205/50R17 A01 K1a T89 T93 A12 A19 A58
1T 66-125 215/45R17 T87 T91 A99 Npf V17
e1*2001/116* 66-125 225/45R17 A01 K1a S02
0211*00-22; 66-125 225/45R17 R09
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 205/50R17 A01 K2b T89 T93 A12 A19 A58
1T, 1t 66-130 205/50R17 K2h T89 T93 A99 Npf V17
e1*2001/116* 66-130 215/45R17 T91 S02
0211*23-35; 66-130 225/45R17 A01 K2b
e1*2007/46* 66-130 225/45R17 K2h
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/55R17 A31 A19 A58 A99
1T 81-140 215/50R17 A01 A12 K1a V17 S03
e1*2001/116* 81-140 215/55R17 A01 A12 K1a
0211*36-..; 81-140 225/50R17 A01 A12 K1a
e1*2007/46*0357*14-..
ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 8 von 12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§ 22 51519
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 9 von 12
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
§ 22 51519
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH

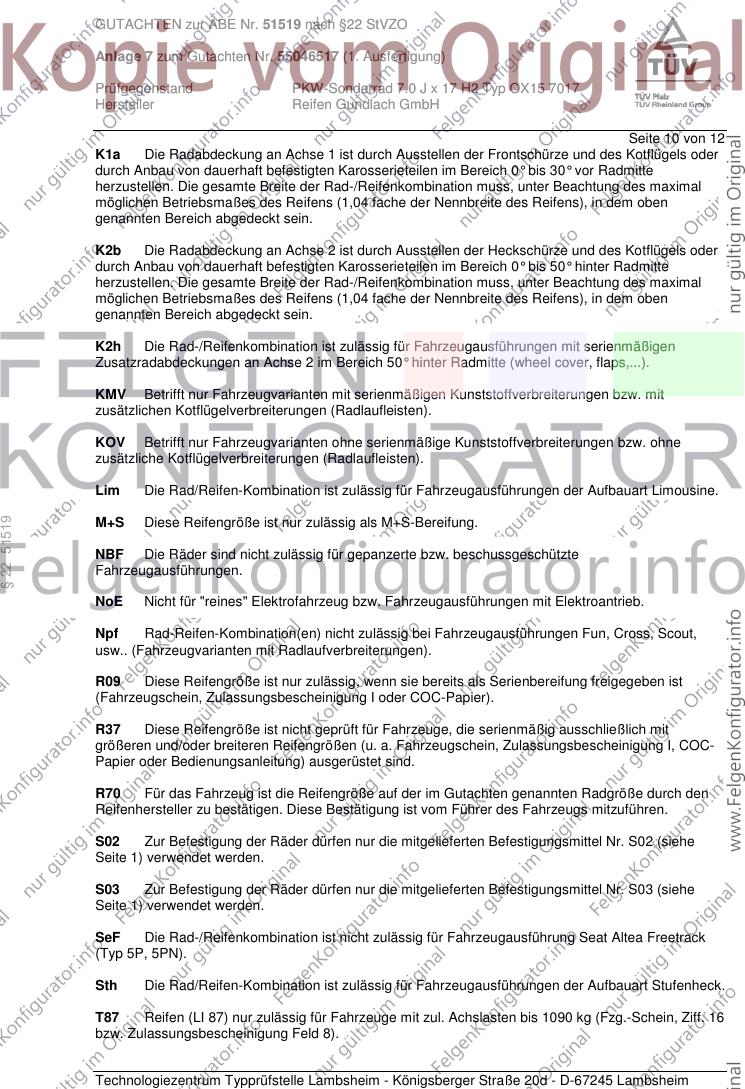

Seite 10 von 12
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
§ 22 51519
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH

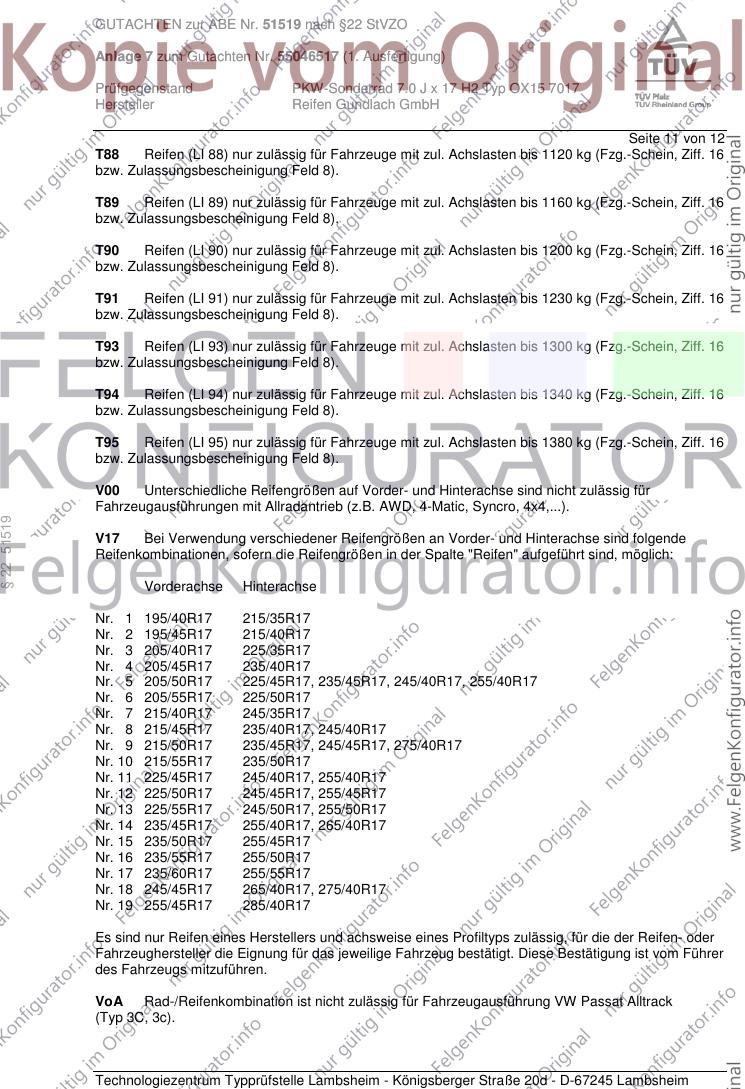

Seite 11 von 12
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
§ 22 51519
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH

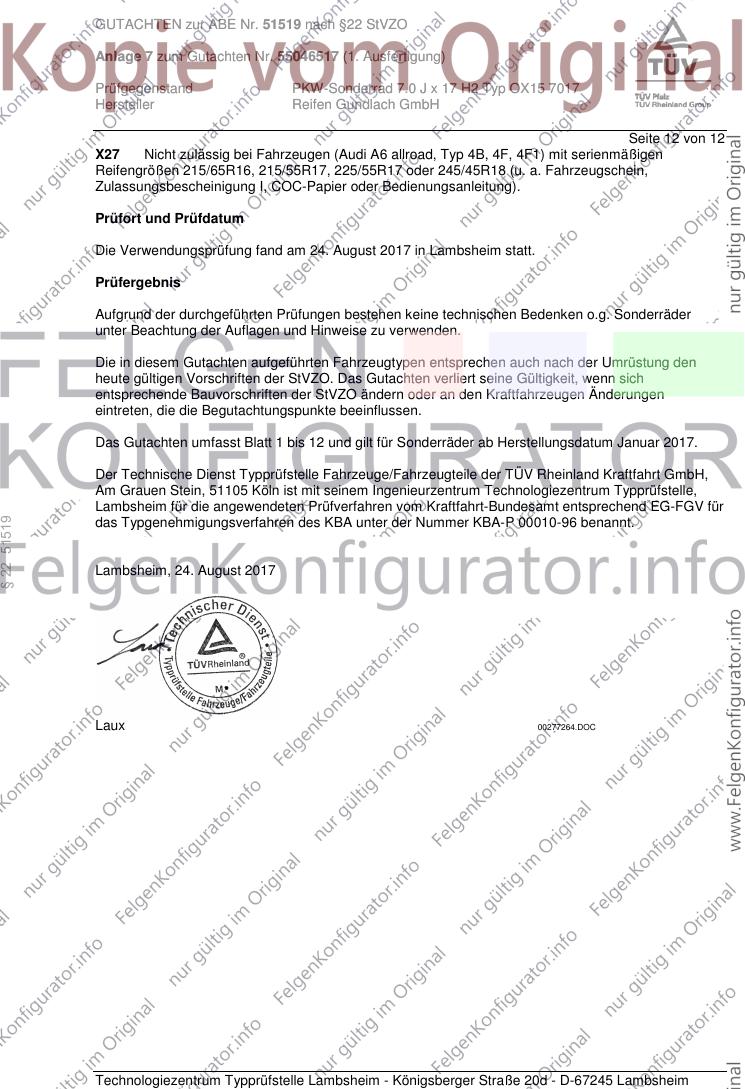

Seite 12 von 12
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. August 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
§ 22 51519
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. August 2017
Laux 00277264.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
