Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51182
special wheels for passenger cars 8 J x 19 H2
Nummer der Genehmigung: 51182 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
MCT9-8019
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51182 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51182
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
05.04.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55018117 (1.Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51182 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n ders Prüfberichtes
Anexx/es of the test report
1-4 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51182
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51182 Erweiterung Nr.: --
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 02.06.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51182
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51182 Erweiterung Nr.: --
Approval No. Extension No.:
Ausgabedatum: 02.06.2017 letztes Änderungsdatum: --
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
MCT9-8019 21.03.2017
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
§ 22 51182
55018117 (1.Ausfertigung) 05.04.2017
4. Beschreibung der Änderungen:
Description of the changes
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51182
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51182
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§ 22 51182
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

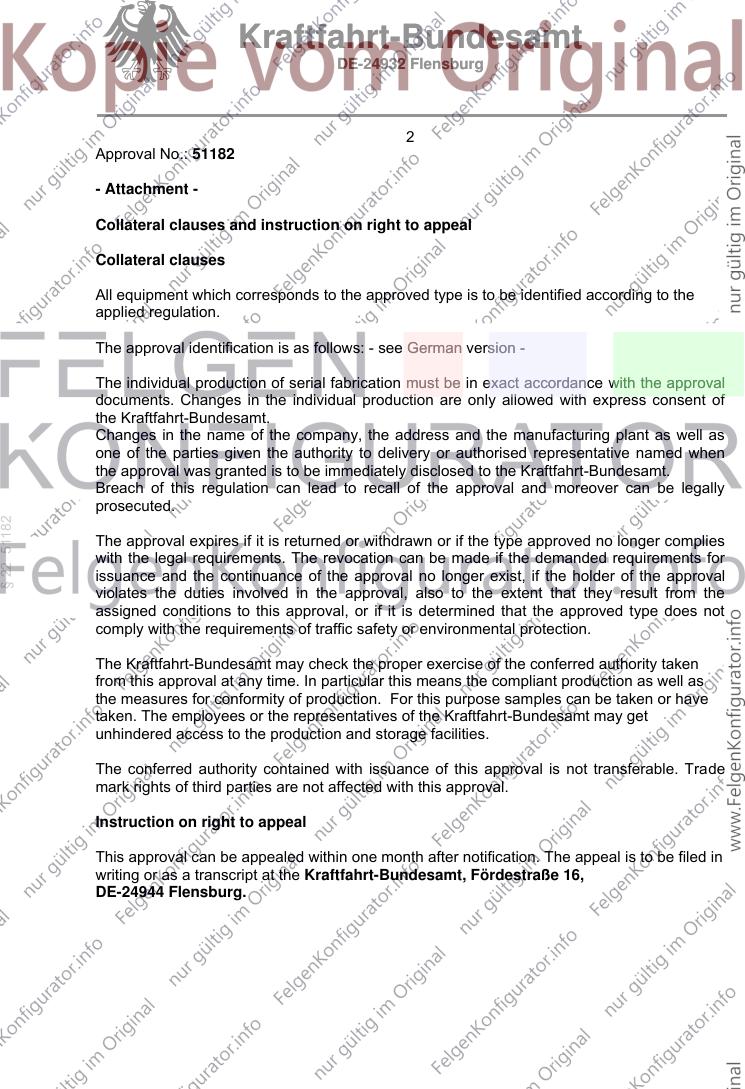

Approval No.: 51182
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 51182
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT9
Typ MCT9-8019
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5C MCT9-8019 5C / Ø72,6 - Ø63,4 5/108/63,4 48 690 2200 1/2017
5C MCT9-8019 5C / Ø72,6 - Ø65,1 5/108/65,1 48 690 2200 1/2017
MB MCT9-8019 MB / Ø66,5 - Ø57,1 5/112/57,1 48 690 2200 1/2017
MB MCT9-8019 MB / ohne Ring 5/112/66,6 48 690 2200 1/2017
§ 22 51182
Kennzeichnung
KBA-Nummer 51182
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT9-8019 (s.o.)
Radgröße 8JX19 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 48 690 2200
5/108 48 690 2200
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3

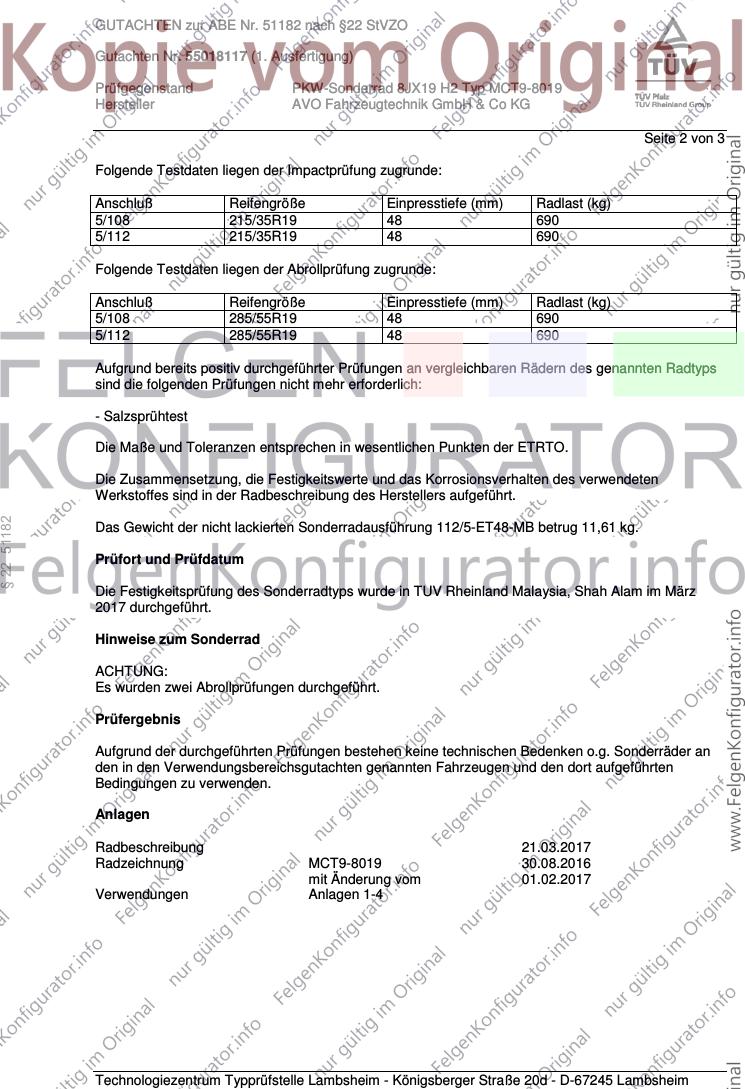

Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 215/35R19 48 690
5/112 215/35R19 48 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 285/55R19 48 690
5/112 285/55R19 48 690
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
§ 22 51182
Das Gewicht der nicht lackierten Sonderradausführung 112/5-ET48-MB betrug 11,61 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Shah Alam im März
2017 durchgeführt.
Hinweise zum Sonderrad
ACHTUNG:
Es wurden zwei Abrollprüfungen durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Radbeschreibung 21.03.2017
Radzeichnung MCT9-8019 30.08.2016
mit Änderung vom 01.02.2017
Verwendungen Anlagen 1-4
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. April 2017
Tufan 00269120.DOC
§ 22 51182
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 12
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT9
Typ MCT9-8019
Radgröße 8JX19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCT9-8019 MB / Ø66,5 - Ø57,1 5/112/57,1 48 690 2200
Kennzeichnungen
KBA-Nummer 51182
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT9-8019 (s.o.)
Radgröße 8JX19 H2
§ 22 51182
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

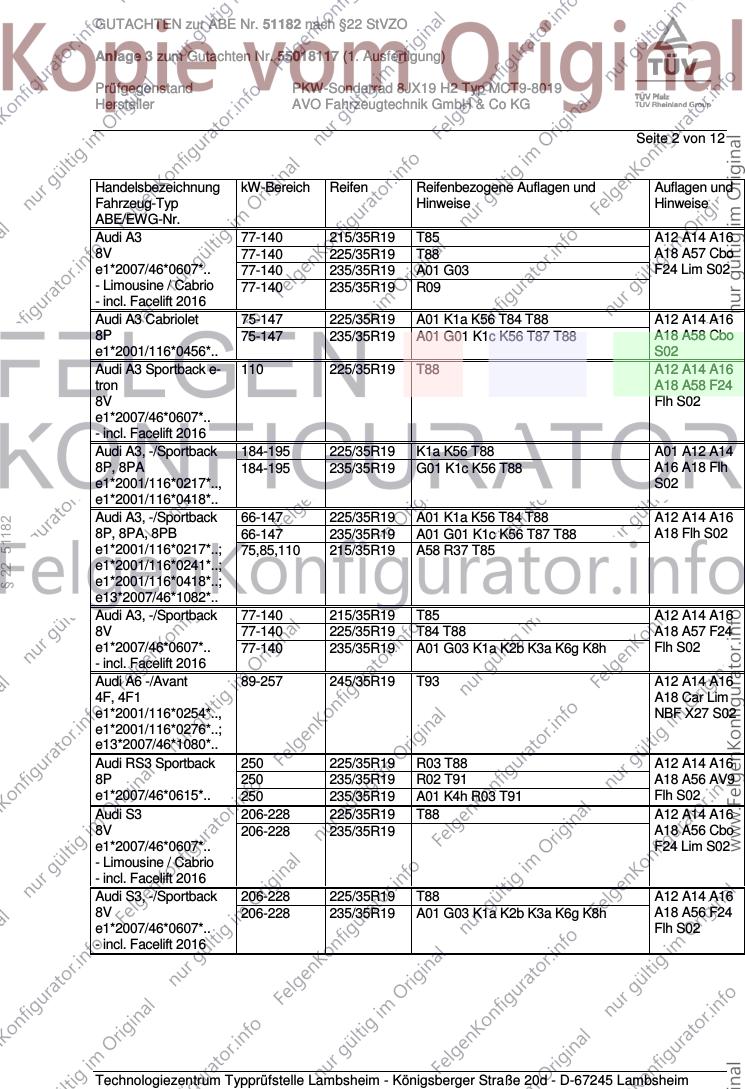

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 T85 A12 A14 A16
8V 77-140 225/35R19 T88 A18 A57 Cbo
e1*2007/46*0607*.. 77-140 235/35R19 A01 G03 F24 Lim S02
- Limousine / Cabrio 77-140 235/35R19 R09
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 225/35R19 A01 K1a K56 T84 T88 A12 A14 A16
8P 75-147 235/35R19 A01 G01 K1c K56 T87 T88 A18 A58 Cbo
e1*2001/116*0456*.. S02
Audi A3 Sportback e- 110 225/35R19 T88 A12 A14 A16
tron A18 A58 F24
8V Flh S02
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 225/35R19 K1a K56 T88 A01 A12 A14
8P, 8PA 184-195 235/35R19 G01 K1c K56 T88 A16 A18 Flh
e1*2001/116*0217*.., S02
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 A01 K1a K56 T84 T88 A12 A14 A16
§ 22 51182
8P, 8PA, 8PB 66-147 235/35R19 A01 G01 K1c K56 T87 T88 A18 Flh S02
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 R37 T85
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 T85 A12 A14 A16
8V 77-140 225/35R19 T84 T88 A18 A57 F24
e1*2007/46*0607*.. 77-140 235/35R19 A01 G03 K1a K2b K3a K6g K8h Flh S02
- incl. Facelift 2016
Audi A6 -/Avant 89-257 245/35R19 T93 A12 A14 A16
4F, 4F1 A18 Car Lim
e1*2001/116*0254*.., NBF X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi RS3 Sportback 250 225/35R19 R03 T88 A12 A14 A16
8P 250 235/35R19 R02 T91 A18 A56 AV9
e1*2007/46*0615*.. 250 235/35R19 A01 K4h R03 T91 Flh S02
Audi S3 206-228 225/35R19 T88 A12 A14 A16
8V 206-228 235/35R19 A18 A56 Cbo
e1*2007/46*0607*.. F24 Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 225/35R19 T88 A12 A14 A16
8V 206-228 235/35R19 A01 G03 K1a K2b K3a K6g K8h A18 A56 F24
e1*2007/46*0607*.. Flh S02
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (II) 118-155 225/35R19 T84 T88 A12 A14 A16
8J 118-155 225/40R19 A18 A57 Cbo
e1*2001/116* 118-155 235/35R19 Cpe S02
0369*00-16; 118-155 245/35R19
0374*00-01; 118-200 235/35R19 M+S
0375*00 118-200 245/35R19 M+S
Audi TT (III) 132-169 225/35R19 A33 T84 T88 A14 A16 A18
8J 132-169 225/40R19 A33 A57 Cbo Cpe
e1*2001/116* 132-169 235/35R19 A90 S02
0369*17-.. 132-169 245/35R19 A12
ab MJ 2015 (8S)
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A01 A12 A14
5P, 5PN 63-155 225/35R19 K1c T84 T88 A16 A18 A60
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c T87 T91 Flh KOV SeF
e9*2007/46*0012*.. Sth S02
Seat Leon 63-118 215/35R19 R37 T85 A12 A14 A16
1P, 1PN 63-195 225/35R19 T84 T88 A18 A58 Flh
e9*2001/116*0052*..; 63-195 235/35R19 A01 G03 K1a K1b K27 K2b S02
e9*2007/46*0013*..
Seat Leon 81-135 215/35R19 A58 T85 A12 A14 A16
§ 22 51182
5F 81-135 225/35R19 T84 T88 A18 Car F24
e9*2007/46*0094*.. 81-135 235/35R19 A01 A58 G01 K1a K2b K6j Flh KOV S02
Seat Leon 63 - 110 215/35R19 T85 A12 A14 A16
5F 63 - 110 225/35R19 T84 A18 A58 Car
e9*2007/46*0094*.. 63 - 110 235/35R19 A01 G01 K1a K2b F23 Flh KOV
S02
Seat Leon Cupra 195-221 225/35R19 T88 A12 A14 A16
5F 195-221 235/35R19 A01 K1a K2b K6j A18 A57 BW7
e9*2007/46*0094*.. 195-221 235/35R19 A01 K1v K2h K6j Car F24 Flh
S02
Seat Leon X-Perience 81-135 225/35R19 T88 A12 A14 A16
5F A18 A56 Car
e9*2007/46*0094*.. F24 KMV S02
Skoda Octavia (II) 55-147 225/35R19 T88 A12 A14 A16
1Z 55-147 235/35R19 A01 G01 K1a T88 T91 A18 A58 Car
e11*2001/116*0230*..; Lim Npf S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/35R19 A12 A14 A16
5E 63-110 225/35R19 T88 A18 A58 Car
e11*2007/46*0243*..; 63-110 235/35R19 A01 G01 F23 Lim Npf
e11*2007/46*0244*.. S02
Skoda Octavia (III) 132-169 215/35R19 A58 T85 A12 A14 A16
5E 132-169 235/35R19 A01 A58 G01 A18 Car F24
e11*2007/46*0243*.. 77-169 225/35R19 A57 T88 Lim Npf S02
Skoda Octavia Scout 103-118 225/40R19 T93 A12 A14 A16
(II) 103-118 235/35R19 A01 K1a T91 A18 A56 Car
1Z KMV S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (II) 77-147 225/35R19 T88 A12 A14 A16
3T A18 Car Lim
e11*2001/116* S02
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Yeti 77-125 225/40R19 T89 T93 A12 A14 A16
5L 77-125 235/35R19 T87 T91 A18 A57 S02
e11*2007/46*0010*.., 77-125 245/35R19 T89 T93
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-162 225/40R19 A12 A14 A16
16 77-162 235/35R19 A18 A58 Cbo
e1*2007/46*0539*.. 77-162 235/40R19 Flh S02
VW E-Golf (VII) 85 225/35R19 T88 A12 A14 A16
AU 85 235/35R19 A01 G01 K1a K2b K3c A18 A58 F24
e1*2007/46*0623*10-.. Flh S02
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 225/35R19 T88 A12 A14 A16
AU 85 235/35R19 A01 G01 K1a K2b K3c A18 A58 F23
e1*2007/46*0623*10-.. Flh S02
§ 22 51182
(24,2 kWh-Batterie)
VW EOS 85-184 225/35R19 T84 T88 A12 A14 A16
1F 85-191 235/35R19 T87 T91 A18 A58 Cbo
e1*2001/116*0349*.. S02
- incl. Facelift 2011
VW Golf (V) 55-125 215/35R19 K1a K1b R37 T85 A01 A12 A14
1K 55-184 225/35R19 K1c T84 T88 A16 A18 Flh
e1*2001/116* 55-184 235/35R19 G01 K1c T87 T91 S02
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 K1a K2b K56 T85 A01 A12 A14
1KM 59-147 225/35R19 K1a K2b K56 T84 T88 A16 A18 A58
e1*2001/116* Car S02
0328*00-14
VW Golf (VI) 59-118 215/35R19 T85 A12 A14 A16
1K 59-173 225/35R19 A01 K1a K2b T84 T88 A18 Cbo Flh
e1*2001/116 59-173 235/35R19 A01 G03 K1c K2b K3a K6g K8d T87 S02
*0242*25-..; T91
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 225/35R19 T88 A12 A14 A16
1K 188-199 235/35R19 A01 K1c K2b K3a K6g K8d T87 T91 A18 Cbo Flh
e1*2001/116 S02
*0242*33-..
VW Golf (VI) Variant 59-118 215/35R19 T85 A12 A14 A16
1KM 59-118 225/35R19 K1a K2b K6g T84 T88 A18 Car S02
e1*2001/116*0328*..;
e1*2007/46*
0492*00-05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63-169 215/35R19 T85 A12 A14 A16
AU, AUV, 1K, 1KM 63-195 225/35R19 T84 T88 A18 A57 Car
e1*2007/46* 63-195 235/35R19 A01 G90 K1a K2b K3c F24 Flh KOV
0623*.., 0627*..; NoE S02
0490*05-..; 0492*06-..
VW Golf (VII) /-Variant 63 - 90 215/35R19 T85 A12 A14 A16
AU, AUV, 1K, 1KM 63 - 90 225/35R19 T84 A18 A58 Car
e1*2007/46* 63 - 90 235/35R19 A01 G90 K1a K2b K3c F23 Flh KOV
0623*.., 0627*..; NoE S02
0490*05-.., 0492*06-..
VW Golf (VII) GTE 110 225/35R19 T88 A12 A14 A16
Hybrid 110 235/35R19 A01 G01 K1a K2b K3c A18 A58 F24
AU Flh S02
e1*2007/46*0623*11-..
VW Golf (VII) R 206, 221 225/35R19 T88 A12 A14 A16
AU 206, 221 235/35R19 A01 K1a K2b K3c A18 A56 F24
e1*2007/46*0623*.. Flh S02
VW Golf (VII) R 221 225/35R19 T88 A12 A14 A16
Variant 221 235/35R19 A01 K1a K2b K3c A18 A56 Car
§ 22 51182
AUV F24 S02
e1*2007/46*0627*..
VW Golf Plus 55-125 225/35R19 T84 T88 A12 A14 A16
1KP 55-125 235/35R19 A01 G01 K1a K1b K27 K2b K44 K56 A18 A58 Flh
e1*2001/116*0304*..; T87 T91 S02
e1*2007/46*0491*.. 55-85 215/35R19 T85
VW Golf Sportsvan 92, 110 215/35R19 T85 A12 A14 A16
AUV, 1KM 92, 110 225/35R19 T84 T88 A18 A58 F24
e1*2007/46*0627*..; 92, 110 235/35R19 A01 G01 K1a K2b K3c Flh S02
e1*2007/46*0492*08-..
VW Golf Sportsvan 63-85 215/35R19 T85 A12 A14 A16
AUV, 1KM 63-85 225/35R19 T84 A18 A58 F23
e1*2007/46*0627*..; 63-85 235/35R19 A01 G01 K1a K2b K3c K8g Flh S02
e1*2007/46*0492*08-..
VW Jetta 77 - 155 215/35R19 T85 A12 A14 A16
16, 16H 77 - 155 225/35R19 A01 K1a K1b K2b T88 A18 A58 Sth
e1*2007/46*0539*..; 77 - 155 235/35R19 A01 G01 K1c K2b K3a K6g K8e S02
e1*2007/46*0584*..
VW Jetta 66-110 215/35R19 K1a K2b K56 T85 A01 A12 A14
1KM 66-147 225/35R19 K1a K1b K2b K56 T84 T88 A16 A18 A58
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2b K44 K46 K56 Sth S02
VW Passat (VI) 75-147 225/35R19 T88 A12 A14 A16
3C 75-147 235/35R19 A01 K46 K56 T87 T88 T91 A18 Lim S02
e1*2001/116*
0307*00-23
VW Passat (VI) 184 235/35R19 A01 K46 K56 T87 T88 T91 A12 A14 A16
3C A18 Lim S02
e1*2001/116*
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 12

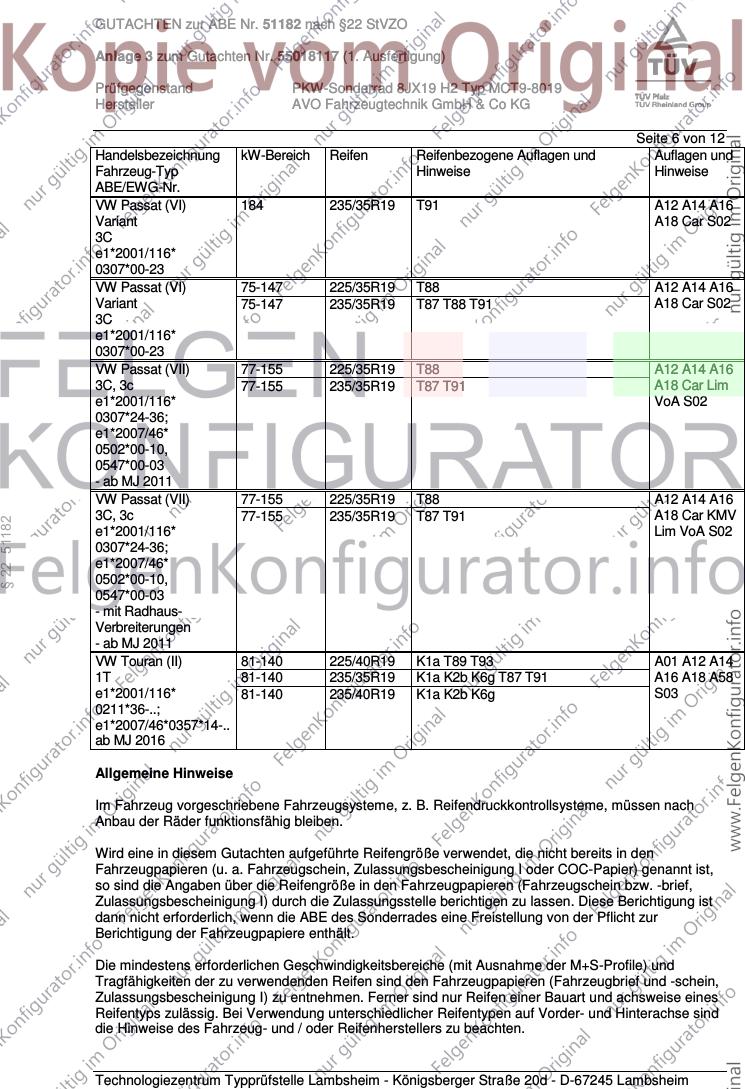

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 184 235/35R19 T91 A12 A14 A16
Variant A18 Car S02
3C
e1*2001/116*
0307*00-23
VW Passat (VI) 75-147 225/35R19 T88 A12 A14 A16
Variant 75-147 235/35R19 T87 T88 T91 A18 Car S02
3C
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 225/35R19 T88 A12 A14 A16
3C, 3c 77-155 235/35R19 T87 T91 A18 Car Lim
e1*2001/116* VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 225/35R19 T88 A12 A14 A16
3C, 3c 77-155 235/35R19 T87 T91 A18 Car KMV
§ 22 51182
e1*2001/116* Lim VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Touran (II) 81-140 225/40R19 K1a T89 T93 A01 A12 A14
1T 81-140 235/35R19 K1a K2b K6g T87 T91 A16 A18 A58
e1*2001/116* 81-140 235/40R19 K1a K2b K6g S03
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 12
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
§ 22 51182
A14
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 12

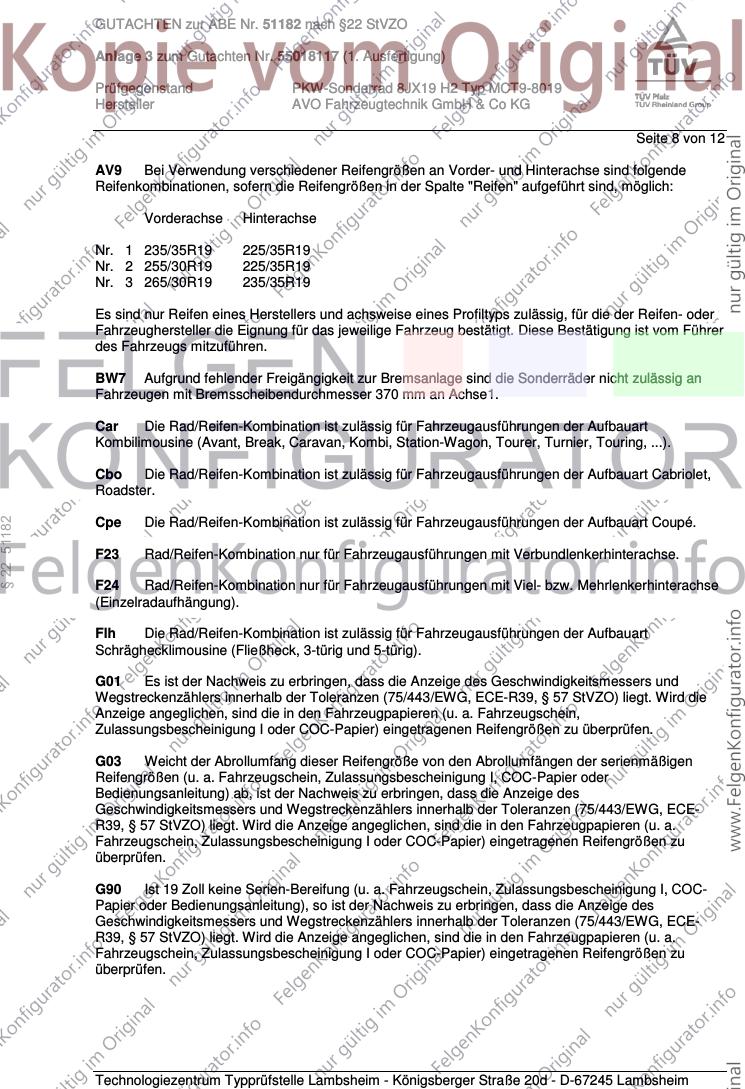

AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
§ 22 51182
Cpe
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 12

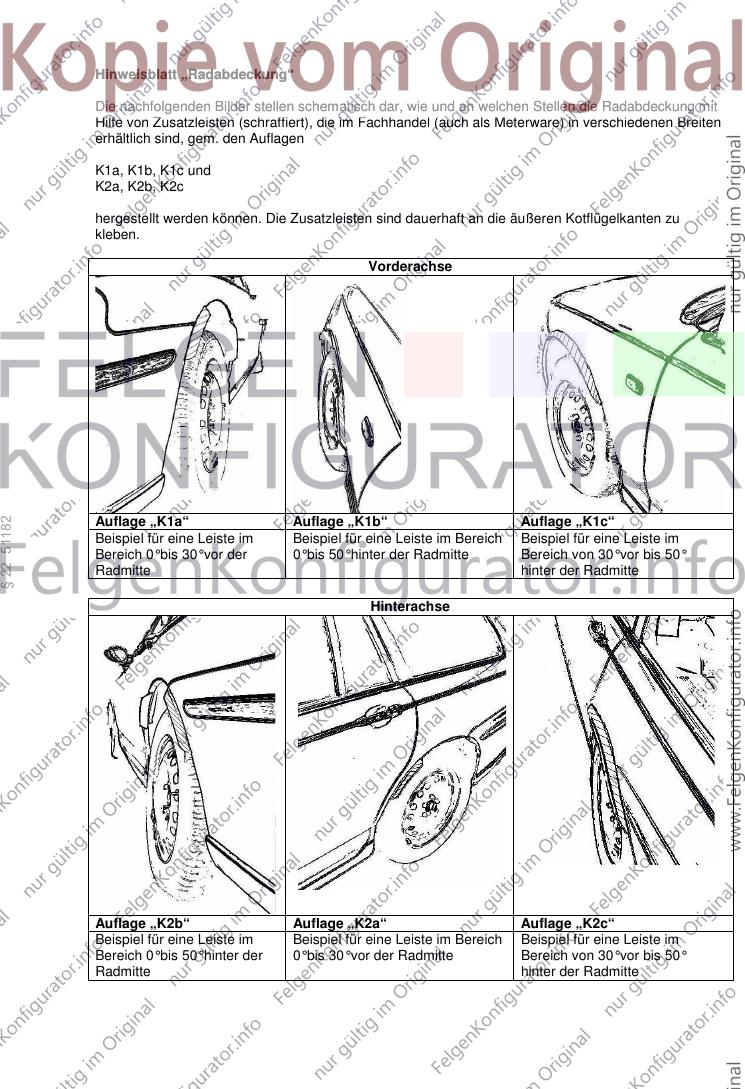

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
§ 22 51182
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

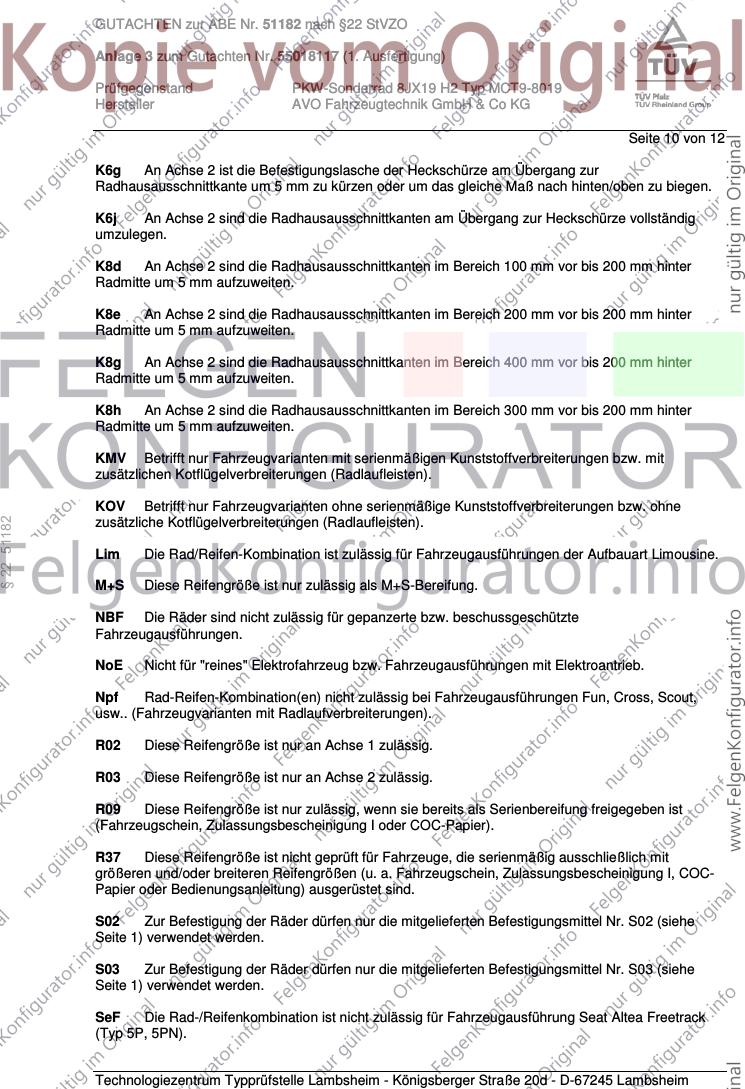

Seite 10 von 12
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
§ 22 51182
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

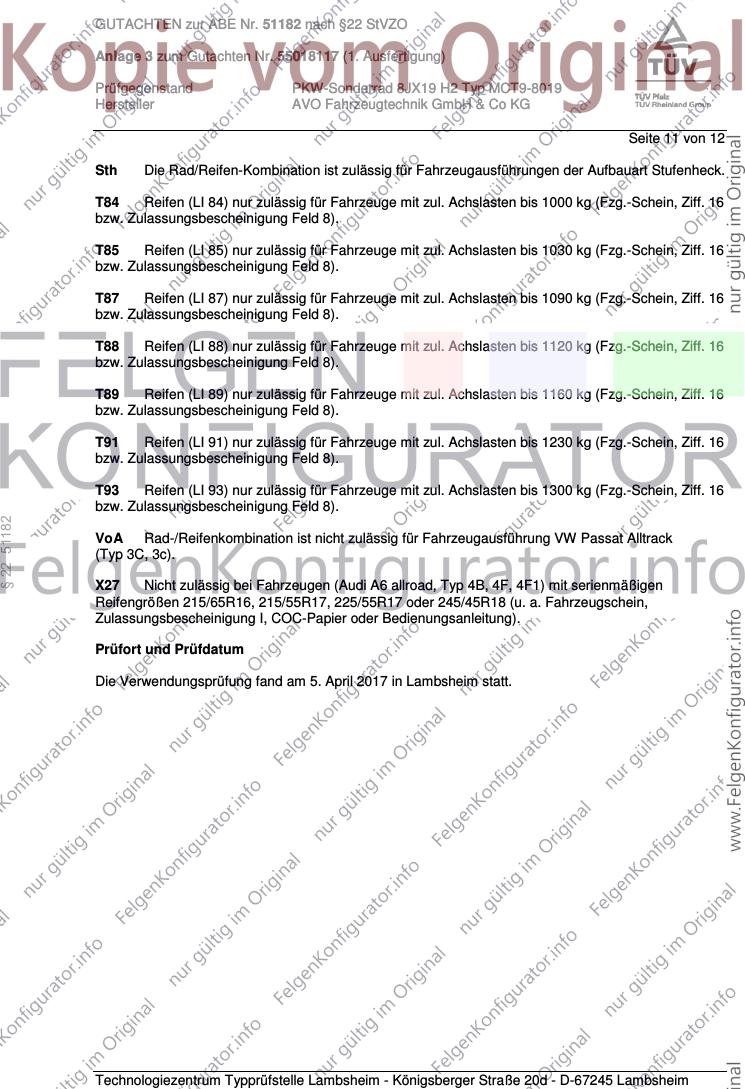

Seite 11 von 12
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 51182
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. April 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51182 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55018117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ MCT9-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

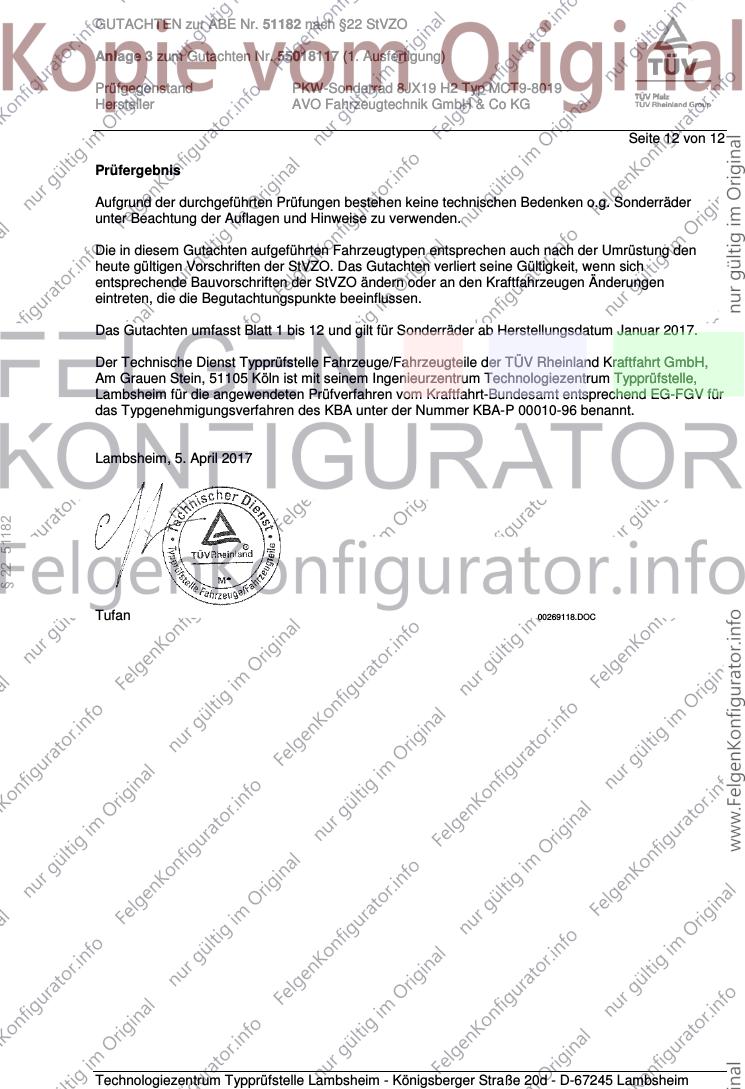

Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. April 2017
§ 22 51182
Tufan 00269118.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 51182
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
