GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 13
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ V9020
Radgröße 9Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- V9020 LK112/Ø70-Ø57,1 5/112/57,1 35 825 2150
Nr. 13
Kennzeichnungen
KBA-Nummer 48728
Herstellerzeichen AUTEC
Radtyp und Ausführung V9020 (s.o.)
Radgröße 9Jx20H2
Einpresstiefe ET (s.o.)
§ 22 48728*05
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 140 28
S04 Schraube M14x1,5 Kegel 60° 120 30
S05 Schraube M14x1,5 Kegel 60° 120 33
S06 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 74-162 235/30R20 K1c K2b K44 K46 T88 A01 A12 A16
8E A82 Car Lim
e1*98/14*0151*.., S02
e1*2001/116*0151*..
Audi A4 162 235/30R20 K1c K2b K44 K46 T88 A01 A12 A16
QB6 A82 Car Cbo
e1*2001/116*0243*.. Lim R21 S02
Audi A4 Cabriolet 96-162 235/30R20 K1c K2b K44 K46 T88 A01 A12 A16
8H A82 Cbo R21
e1*98/14*0177*.., S02
e1*2001/116*0177*..
Audi A6 -/Avant 89-213 255/30R20 K1c K2b K41 K44 K46 K56 R70 T92 A01 A12 A16
4F, 4F1 89-257 265/30R20 G76 K1c K2c K41 K43 K44 K46 K56 A82 Car Lim
e1*2001/116*0254*.., T94 NBF X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 245/35R20 K1a K1b K2b K41 K44 T95 A01 A12 A16
4F, 4F1 120-257 255/35R20 K1c K2b K41 K43 K44 T93 T97 A82 K42 K46
§ 22 48728*05
e1*2001/116*0254*..; 120-257 265/30R20 K1c K2b K41 K44 X28 S02
e13*2007/46*1080*.. 120-257 275/30R20 K1c K2c K41 K43 K44 T93 T97
Audi A6 S6 320 275/30R20 K1c K2c K41 K43 K44 K46 K56 T97 A01 A12 A16
4F, 4F1 A82 Car Lim
e1*2001/116*0254*..; X27 S04
e13*2007/46*1080*..
Audi A8 154-257 245/35R20 K1a K2b R37 T91 T95 A01 A12 A16
4E 154-257 245/40R20 G01 K1a K2b K41 R37 T95 T99 A82 Lim NBF
e1*2001/116*0198*.., 154-257 245/40R20 K1a K2b K41 R37 T95 T99 X72 V20 S02
e1*2001/116*0246*.. 154-331 255/35R20 K1c K2b T93 T97
154-331 265/35R20 K1c K2b T95 T99
154-331 275/35R20 K1c K2b K41
Audi Q2 85, 110 235/35R20 K1c K2c K8f A01 A12 A16
GA 85, 110 255/30R20 K2c K8o R03 A58 A82 KMV
e1*2007/46*1552*.. V20 Z19 S06
- Frontantrieb
- mit Zusatz-
Verbreiterungen
Audi Q3 88-162 235/35R20 T92 A12 A16 A57
8U, 8U1 88-162 245/30R20 A01 K1a K2b T90 A82 S06
e1*2007/46*0591*..; 88-162 245/35R20 A01 K1a K2b
e13*2007/46*1163*.. 88-162 255/30R20 A01 K1a K2b K6v T92
88-162 255/35R20 A01 K1a K2b K6v
Audi Q3 88-162 235/35R20 T92 A12 A16 A57
8U, 8U1 88-162 245/30R20 T90 A82 KMV S06
e1*2007/46*0591*..; 88-162 245/35R20
e13*2007/46*1163*.. 88-162 255/30R20 A01 K6v T92
- mit Radhaus- 88-162 255/35R20 A01 K6v
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi RS Q3 228-270 235/35R20 T92 A12 A16 A56
8U 228-270 245/35R20 A82 KMV S06
e1*2007/46* 228-270 255/35R20 A01 K6v
0590*01-..
Audi RS6 426 265/35R20 T99 A12 A16 A82
4F 426 275/35R20 R35 T02 Car Lim R21
e1*2001/116*0276*.. S05
Audi TT (II) 118-200 245/30R20 K1c K2b K41 K44 K46 K56 A01 A12 A16
8J 118-200 255/30R20 K1c K2c K41 K43 K44 K46 K56 A57 A82 Cbo
e1*2001/116* Cpe S04
0369*00-16;
0374*00-01;
0375*00
Audi TT (III) 132-169 245/30R20 K1c K2b K5d K6h K6i K8c A01 A12 A16
8J 132-169 255/30R20 K1c K2c K5d K6h K6i K8o A57 A82 Cbo
e1*2001/116* Cpe S04
0369*17-..
ab MJ 2015 (8S)
§ 22 48728*05
Audi TT RS (II) 250, 265 245/30R20 K1c K2b K41 K44 K46 K56 A01 A12 A16
8J 250, 265 255/30R20 K1c K2c K41 K43 K44 K46 K56 A56 A82 Cbo
e1*2001/116* Cpe S04
0369*00-16
Audi TTS (III) 210, 228 245/30R20 K1c K2b K5d K6h K6i K8c A01 A12 A16
8J 210, 228 255/30R20 K1c K2c K5d K6h K6i K8o A56 A82 Cbo
e1*2001/116* Cpe S04
0369*18-..
ab MJ 2015 (8S)
Seat Ateca 85, 110 235/35R20 K1c K2b K6v K8c A01 A12 A16
5FP 85, 110 245/30R20 K1c K2b K6v K8c A58 A82 F23
e9*2007/46*6394*.. 85, 110 245/35R20 K1c K2b K6v K8c S06
- Frontantrieb
Seat Ateca 4drive 110, 140 235/35R20 K1c K2b A01 A12 A16
5FP 110, 140 245/35R20 K1c K2b K6v K8c A56 A82 F24
e9*2007/46*6394*.. S06
Skoda Kodiaq 85-140 235/40R20 T96 A12 A16 A57
NS 85-140 235/45R20 A82 S06
e8*2007/46*0249* 85-140 245/40R20 T95 T99
85-140 255/40R20 A01 K1a K2b
Skoda Octavia Scout 110-135 245/30R20 K1c K3s K4i K6g K6w K8e K9v T89 A01 A12 A16
(III) A56 A82 Car
5E F24 S05
e11*2007/46*0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Superb (III) 88-162 265/30R20 K2c K4i K6h K6i K8s R03 A01 A12 A16
3T 88-206 235/35R20 K1b K2b K3f K4i K5d K6g K6i K8e A57 A82 Car
e11*2001/116* T88 T92 Lim V00 V20
0326*32-..; 88-206 245/30R20 K1c K2b K3d K3f K4i K5d K6h K6i S06
e11*2007/46* K8m T90
0014*22-.. 88-206 255/30R20 K1c K2c K3d K3f K4i K5d K6h K6i
K7d K8s T88 T92
VW EOS 85-191 235/30R20 K1c K2c K41 K44 K46 K56 R70 T88 A01 A12 A16
1F A58 A82 Cbo
e1*2001/116*0349*.. S04
- incl. Facelift 2011
VW Passat 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A01 A12 A16
3C A82 Lim R21
e1*2001/116* S02
0307*00-23
VW Passat 88-140 245/30R20 Car K1c K2c K3c K4i K6i K8m T90 A01 A12 A16
3C 88-140 265/30R20 Car K2c K4i K6g K6i K8s Lim R03 T94 A57 A82 V00
e1*2001/116* 88-206 235/35R20 Car K1c K2b K8h Lim T88 T92 V20 VoA S03
§ 22 48728*05
0307*37-.. 88-206 245/30R20 K1c K2c K3c K4i K6i K8m Lim T90
- Limousine / Variant 88-206 255/30R20 Car K1c K2c K3a K3c K4i K5d K6g
ab MJ 2015 (B8/3G) K6i K8s Lim T88 T92
VW Passat 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A12 A16
3C, 3c R70 T88 A82 Car Lim
e1*2001/116* VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A12 A16
3C, 3c R70 T88 A82 Car KMV
e1*2001/116* Lim VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 245/30R20 K1a K1b K2b K3s K5d K5w K6h K6y A01 A12 A16
3C, 3c K8m T90 A56 A82 Car
e1*2001/116* KMV S02
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus- Ver-
breiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A01 A12 A16
3C A82 Car R21
e1*2001/116* S02
0307*00-23
VW Phaeton 165-331 245/40R20 K1c K2b R91 T95 T99 A01 A12 A16
3D, 3d 165-331 245/40R20 G01 K1c K2b T95 T99 A82 Lim V20
e1*98/14*0189*..; 165-331 275/35R20 K1c K2b K41 K46 T02 T98 S02
e1*2001/116*0189*..; 177 245/35R20 K1a T95
DE*2007/46*0452*..; 177,246 255/35R20 K1c K2b T97
e1*2007/46*0452*..
VW Phaeton V10 230 275/35R20 K1c K2b K41 K46 T02 A01 A12 A16
3D A82 Lim S02
e1*98/14*0189*..,
e1*2001/116*0189*..
- V10-Diesel
VW Scirocco 90-162 235/30R20 K1a K1b K2b K42 R70 T88 A01 A12 A16
13 90-162 245/30R20 G01 K1c K2c K42 K44 K56 T90 A58 A82 Cpe
e1*2001/116*0471*.. S05
§ 22 48728*05
- incl. Facelift 2015
VW Scirocco R 188-206 235/30R20 K1a K1b K2b K42 R70 T88 A01 A12 A16
13 188-206 245/30R20 G01 K1c K2c K42 K44 K56 T90 A58 A82 Cpe
e1*2001/116*0471*.. S05
- incl. Facelift 2015
VW Tiguan (I) 81-155 245/35R20 A12 A16 A82
5N 81-155 255/35R20 A01 K42 KMV S06
e1*2001/116* 81-155 255/35R20 Z19
0450*00-23; 81-155 265/35R20 A01 K42
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 K1c K2b A01 A12 A16
5N 81-155 255/35R20 K1c K2b K42 A82 S06
e1*2001/116* 81-155 265/35R20 K1c K2b K42
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 245/35R20 K1c K2b A01 A12 A16
5N 81-155 255/35R20 K1c K2c K42 A82 S06
e1*2001/116* 81-155 265/35R20 K1c K2c K42
0450*00-10;
e1*2007/46*
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) 85-176 235/40R20 A12 A16 A57
5N 85-176 235/45R20 A82 KOV S06
e1*2001/116* 85-176 245/40R20 A01 K1a K1b K2b
0450*24-.. 85-176 255/40R20 A01 K1c K2b
- ab Modell 2016
VW Tiguan (II) 85-176 235/40R20 A12 A16 A57
5N 85-176 235/45R20 A82 KMV S06
e1*2001/116* 85-176 245/40R20
0450*24-.. 85-176 255/40R20
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
§ 22 48728*05
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 13
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
§ 22 48728*05
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G76 Ist die Reifengröße 255/35R19 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 13
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
§ 22 48728*05
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG

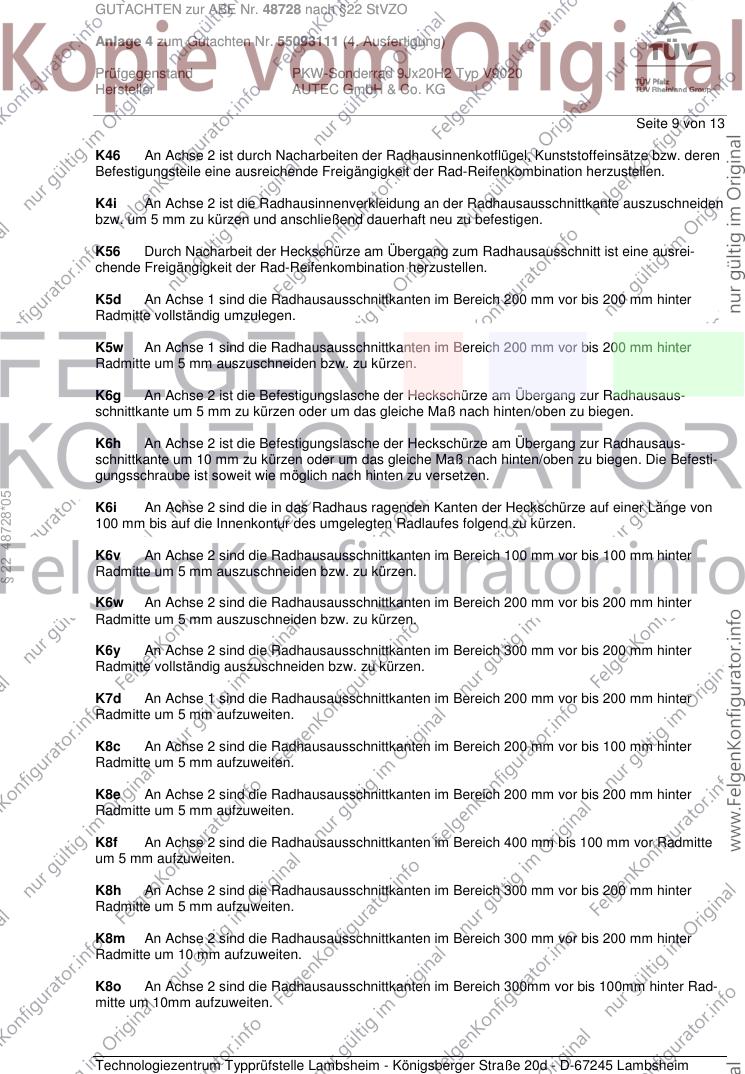

Seite 9 von 13
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
§ 22 48728*05
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter Rad-
mitte um 10mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 13
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
§ 22 48728*05
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 13
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
§ 22 48728*05
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 13
Vorderachse Hinterachse (Forts.)
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/50R20 305/45R20
Nr. 21 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
§ 22 48728*05
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/50R18
oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. März 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 13
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. März 2017
Coen 00266866.DOC
§ 22 48728*05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
