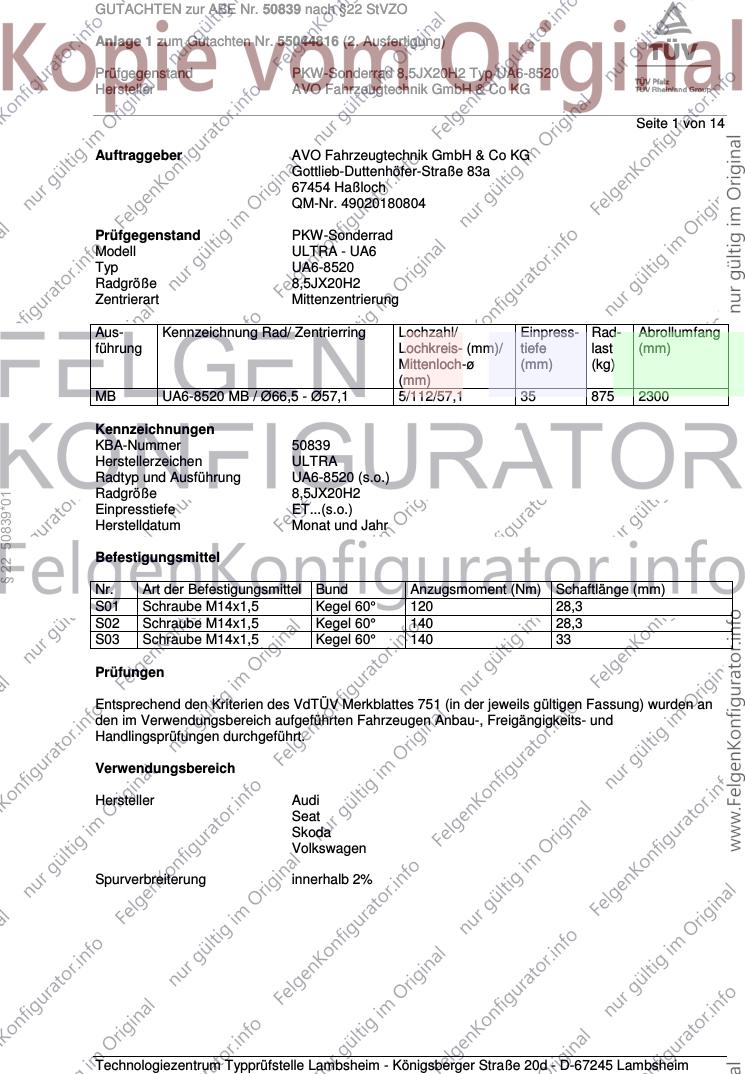

GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 14
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA6
Typ UA6-8520
Radgröße 8,5JX20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA6-8520 MB / Ø66,5 - Ø57,1 5/112/57,1 35 875 2300
Kennzeichnungen
KBA-Nummer 50839
Herstellerzeichen ULTRA
Radtyp und Ausführung UA6-8520 (s.o.)
Radgröße 8,5JX20H2
§ 22 50839*01
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 28,3
S03 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 235/30R20 G90 K1a K1b K2b K6g K8h T88 A01 A12 A14
8V A16 A19 A57
e1*2007/46*0607*.. Cbo F24 Lim
- Limousine / Cabrio S01
- incl. Facelift 2016
Audi A3, -/Sportback 77-140 235/30R20 Flh G90 K1c K2b K3a K4i K5d K6h A01 A12 A14
8V K7d K8m T88 A16 A19 A57
e1*2007/46*0607*.. F24 S01
- incl. Facelift 2016
Audi A6 -/Avant 89-213 255/30R20 K1c K2b K44 K46 K56 R70 T92 A01 A12 A14
4F, 4F1 A16 A19 Car
e1*2001/116*0254*.., Lim NBF X27
e1*2001/116*0276*..; S01
e13*2007/46*1080*..
Audi A6 Allroad 120-257 245/35R20 K42 K46 T95 A01 A12 A14
4F, 4F1 120-257 255/35R20 K1a K1b K2b K41 K42 K44 K46 T97 A16 A19 X28
e1*2001/116*0254*..; S01
§ 22 50839*01
e13*2007/46*1080*..
Audi A8 154-257 245/35R20 K1a R37 T91 T95 A01 A12 A14
4E 154-257 245/40R20 G01 K1a K41 R37 T95 T99 A16 A19 Lim
e1*2001/116*0198*.., 154-257 245/40R20 K1a K41 R37 T95 T99 X72 NBF S01
e1*2001/116*0246*.. 154-331 255/35R20 K1a K2b T93 T97
Audi Q2 85, 110 225/35R20 K1c K2b A01 A12 A14
GA 85, 110 235/30R20 K1c K2b K8f A16 A19 A58
e1*2007/46*1552*.. 85, 110 235/35R20 K1c K2b K8f V20 S02
- Frontantrieb 85, 110 255/30R20 K2c K8o R03
Audi Q2 85, 110 225/35R20 K1a K1b K2b A01 A12 A14
GA 85, 110 235/30R20 K1a K1b K2b K8f A16 A19 A58
e1*2007/46*1552*.. 85, 110 235/35R20 K1a K1b K2b K8f KMV V20 Z19
- Frontantrieb 85, 110 255/30R20 K2c K8o R03 S02
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 225/35R20 K1c K2b T90 A01 A12 A14
GA 110, 140 235/35R20 K1c K2b K6w K8c T92 A16 A19 A56
e1*2007/46*1552*01-.. S02
Audi Q2 Quattro 110, 140 225/35R20 K1a K1b K2b T90 A01 A12 A14
GA 110, 140 235/35R20 K1a K1b K2b K6w K8c T92 A16 A19 A56
e1*2007/46*1552*01-.. KMV Z19 S02
- mit Zusatz-
Verbreiterungen
Audi Q3 88-162 225/35R20 T90 A12 A14 A16
8U, 8U1 88-162 235/35R20 T92 A19 A57 S03
e1*2007/46*0591*..; 88-162 245/30R20
e13*2007/46*1163*.. 88-162 245/35R20
88-162 255/30R20 A01 K1a K2b T92
88-162 255/35R20 A01 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 88-162 225/35R20 T90 A12 A14 A16
8U, 8U1 88-162 235/35R20 T92 A19 A57 KMV
e1*2007/46*0591*..; 88-162 245/30R20 S03
e13*2007/46*1163*.. 88-162 245/35R20
- mit Radhaus- 88-162 255/30R20 T92
Verbreiterungen 88-162 255/35R20
Audi S3 206-228 235/30R20 K1a K1b K2b K6g K8h T88 A01 A12 A14
8V A16 A19 A56
e1*2007/46*0607*.. Cbo F24 Lim
- Limousine / Cabrio S01
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 235/30R20 G90 K1c K2b K3a K4i K5d K6h K7d A01 A12 A14
8V K8m T88 A16 A19 A56
e1*2007/46*0607*.. F24 Flh S01
- incl. Facelift 2016
Audi TT (II) 118-155 235/30R20 K1c K2b K44 K46 K56 T88 A01 A12 A14
8J 118-184 245/30R20 K1c K2b K41 K44 K46 K56 A16 A19 A57
e1*2001/116* 118-184 255/30R20 K1c K2a K2b K41 K44 K46 K56 Cbo Cpe V00
0369*00-16; S01
§ 22 50839*01
0374*00-01;
0375*00
Audi TT (III) 132-169 235/30R20 K1a K2b K6g K8c T88 A01 A12 A14
8J 132-169 245/30R20 K1a K2b K6g K8c A16 A19 A57
e1*2001/116* 132-169 255/30R20 K1c K2b K5d K6h K6i K8c Cbo Cpe S01
0369*17-..
ab MJ 2015 (8S)
Audi TTS (III) 210, 228 245/30R20 K1a K2b K6g K8c A01 A12 A14
8J 210, 228 255/30R20 K1c K2b K5d K6h K6i K8c A16 A19 A56
e1*2001/116* Cbo Cpe S01
0369*18-..
ab MJ 2015 (8S)
Seat Ateca 85, 110 225/35R20 K1a K1b K2b A01 A12 A14
5FP 85, 110 235/35R20 K1c K2b A16 A19 A58
e9*2007/46*6394*.. 85, 110 245/30R20 K1c K2b K6v K8c F23 V20 S02
- Frontantrieb 85, 110 245/35R20 K1c K2b K6v K8c
85, 110 255/30R20 K1c K2b K6x K8i
Seat Ateca 4drive 110, 140 225/35R20 K1a K1b K2b T90 A01 A12 A14
5FP 110, 140 235/35R20 K1c K2b A16 A19 A56
e9*2007/46*6394*.. 110, 140 245/35R20 K1c K2b K6v K8c F24 S02
Seat Exeo / Exeo ST 75-155 235/30R20 G01 K3b K6g K8b T88 A01 A12 A14
3R, 3RN A16 A19 A58
e9*2001/116*0072*.., Car K1c K2b
e9*2007/46*0011*.. Lim S01
Seat Leon X-Perience 81-135 225/35R20 K1a K2b K3c K3f K5b K6h K6i K6j A01 A12 A14
5F K6y K8m A16 A19 A56
e9*2007/46*0094*.. 81-135 235/30R20 K1c K2b K3c K3f K5b K5w K6h K6i Car F24 KMV
K6j K6y K8m T88 S01
81-135 245/30R20 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8s
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Kodiaq 85-140 235/40R20 T96 A12 A14 A16
NS 85-140 235/45R20 A19 A57 S02
e8*2007/46*0249* 85-140 245/40R20 T95 T99
85-140 255/40R20
Skoda Octavia (III) 63-110 235/30R20 G01 K1c K2b K8k A01 A12 A14
5E A16 A19 A58
e11*2007/46*0243*00- Car F23 Lim
19; Npf S01
e11*2007/46*0244*00-
13
Skoda Octavia (III) 77-169 235/30R20 A57 G01 K1c K2b K6g K8e T88 A01 A12 A14
5E A16 A19 Car
e11*2007/46*0243*00- F24 Lim Npf
19 S01
Skoda Octavia Scout 110-135 235/30R20 K1a K1b T88 A01 A12 A14
(III) 110-135 245/30R20 K1a K1b T89 A16 A19 A56
5E Car F24 S01
e11*2007/46*0243*00-
19
§ 22 50839*01
Skoda Superb (III) 88-206 225/35R20 K4i K6g K6i K8e T90 A01 A12 A14
3T 88-206 235/30R20 K2b K3f K4i K5d K6g K6i K8e T88 A16 A19 A57
e11*2001/116* 88-206 235/35R20 K2b K3f K4i K5d K6g K6i K8e T88 Car Lim V00
0326*32-..; T92 V20 S02
e11*2007/46* 88-206 245/30R20 K1c K2b K3d K3f K4i K5d K6h K6i
0014*22-.. K8m T90
88-206 255/30R20 K1c K2c K3d K3f K4i K5d K6h K6i
K7d K8s
VW Beetle, /Cabrio (II) 77-162 225/35R20 K1c K2b K3a K3c A01 A12 A14
16 77-162 235/30R20 K1c K2a K2b K3a K3c K5c A16 A19 A58
e1*2007/46*0539*.. 77-162 235/35R20 K1c K2a K2b K3a K3c K5c Cbo Flh S01
77-162 245/30R20 K1c K2c K3a K3c K4v K5c K6d
VW EOS 85-191 235/30R20 K1c K2c K41 K44 K46 K56 T88 A01 A12 A14
1F A16 A19 A58
e1*2001/116*0349*.. Cbo S01
- incl. Facelift 2011
VW Golf (VII) Alltrack 81-135 225/35R20 K1c K3b K6h K6i K6x K8m T90 A01 A12 A14
AUV 81-135 235/30R20 K1c K2b K3b K6h K6i K6x K8m T88 A16 A19 A56
e1*2007/46*0627*.. Car F24 KMV
S01
VW Passat (VI) 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A01 A12 A14
3C A16 A19 Lim
e1*2001/116* S01
0307*00-23
VW Passat (VI) 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A01 A12 A14
Variant A16 A19 Car
3C S01
e1*2001/116*
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A12 A14
3C, 3c T88 A16 A19 Car
e1*2001/116* Lim VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A12 A14
3C, 3c T88 A16 A19 Car
e1*2001/116* KMV Lim VoA
0307*24-36; S01
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VII) 103-155 225/35R20 K6h K6w K8h T90 A01 A12 A14
Alltrack A16 A19 A56
§ 22 50839*01
103-155 245/30R20 K1a K1b K2b K3s K5d K5w K6h K6y
3C, 3c K8m T90 Car KMV S01
e1*2001/116*
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-110 235/30R20 A58 Car K1c K2b K8h T88 A01 A12 A14
3C 88-140 225/35R20 A57 Car K8h T90 A16 A19 V00
e1*2001/116* 88-140 235/30R20 A58 K1c K2b K8h Lim T88 V20 VoA S02
0307*37-.. 88-140 245/30R20 A57 Car K1c K2c K3c K4i K6i K8m
- Limousine / Variant T90
ab MJ 2015 (B8/3G) 88-206 225/35R20 A57 K8h Lim T90
88-206 235/35R20 A57 Car K1c K2b K8h Lim T88 T92
88-206 245/30R20 A57 K1c K2c K3c K4i K6i K8m Lim
T90
88-206 255/30R20 A57 Car K1c K2c K3a K3c K4i K5d
K6g K6i K8m Lim T88 T92
VW Passat CC / CC 100-147 235/30R20 K1a K2c K44 T88 A01 A12 A14
3CC 100-220 245/30R20 G01 K1c K2c K41 K43 K44 K45 T90 A16 A19 K32
e1*2001/116*0468*.. K42 K46 K56
- incl. Modell 2012 S01
VW Phaeton 165-331 245/40R20 R91 T95 T99 A12 A14 A16
3D, 3d 165-331 245/40R20 A01 G01 T95 T99 A19 Lim S01
e1*98/14*0189*..; 177 245/35R20 T95
e1*2001/116*0189*..; 177,246 255/35R20 A01 K1a T97
DE*2007/46*0452*..;
e1*2007/46*0452*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

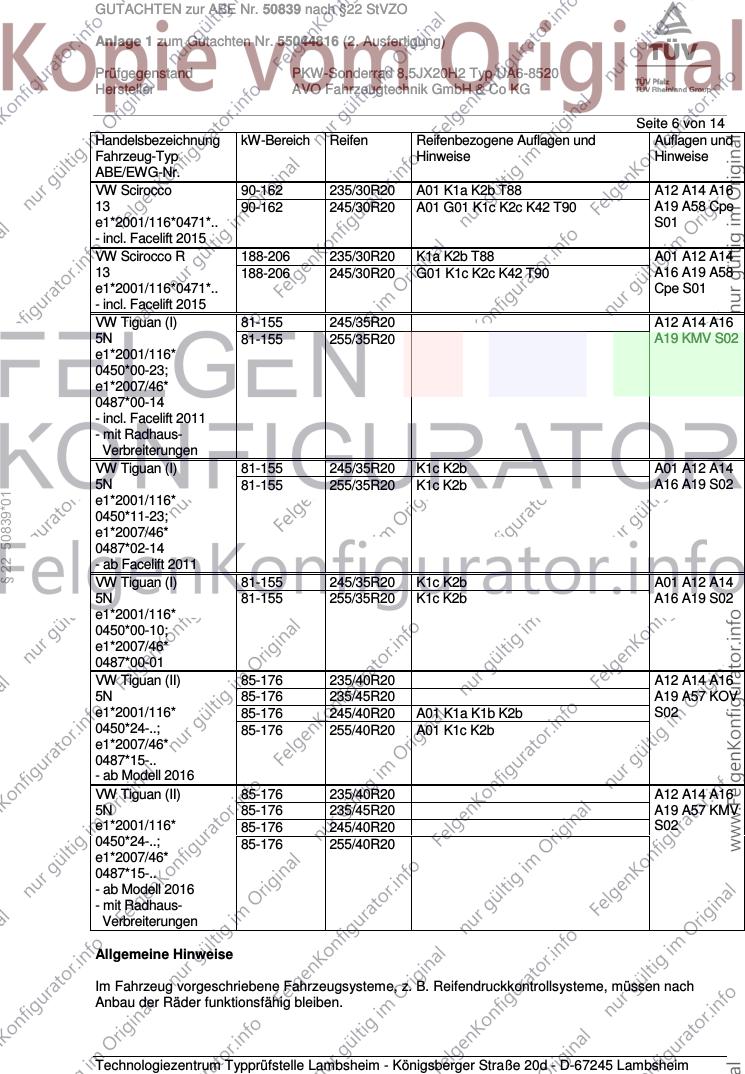

GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco 90-162 235/30R20 A01 K1a K2b T88 A12 A14 A16
13 90-162 245/30R20 A01 G01 K1c K2c K42 T90 A19 A58 Cpe
e1*2001/116*0471*.. S01
- incl. Facelift 2015
VW Scirocco R 188-206 235/30R20 K1a K2b T88 A01 A12 A14
13 188-206 245/30R20 G01 K1c K2c K42 T90 A16 A19 A58
e1*2001/116*0471*.. Cpe S01
- incl. Facelift 2015
VW Tiguan (I) 81-155 245/35R20 A12 A14 A16
5N 81-155 255/35R20 A19 KMV S02
e1*2001/116*
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 K1c K2b A01 A12 A14
5N 81-155 255/35R20 K1c K2b A16 A19 S02
§ 22 50839*01
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 245/35R20 K1c K2b A01 A12 A14
5N 81-155 255/35R20 K1c K2b A16 A19 S02
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 235/40R20 A12 A14 A16
5N 85-176 235/45R20 A19 A57 KOV
e1*2001/116* 85-176 245/40R20 A01 K1a K1b K2b S02
0450*24-..; 85-176 255/40R20 A01 K1c K2b
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 85-176 235/40R20 A12 A14 A16
5N 85-176 235/45R20 A19 A57 KMV
e1*2001/116* 85-176 245/40R20 S02
0450*24-..; 85-176 255/40R20
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 14
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
§ 22 50839*01
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

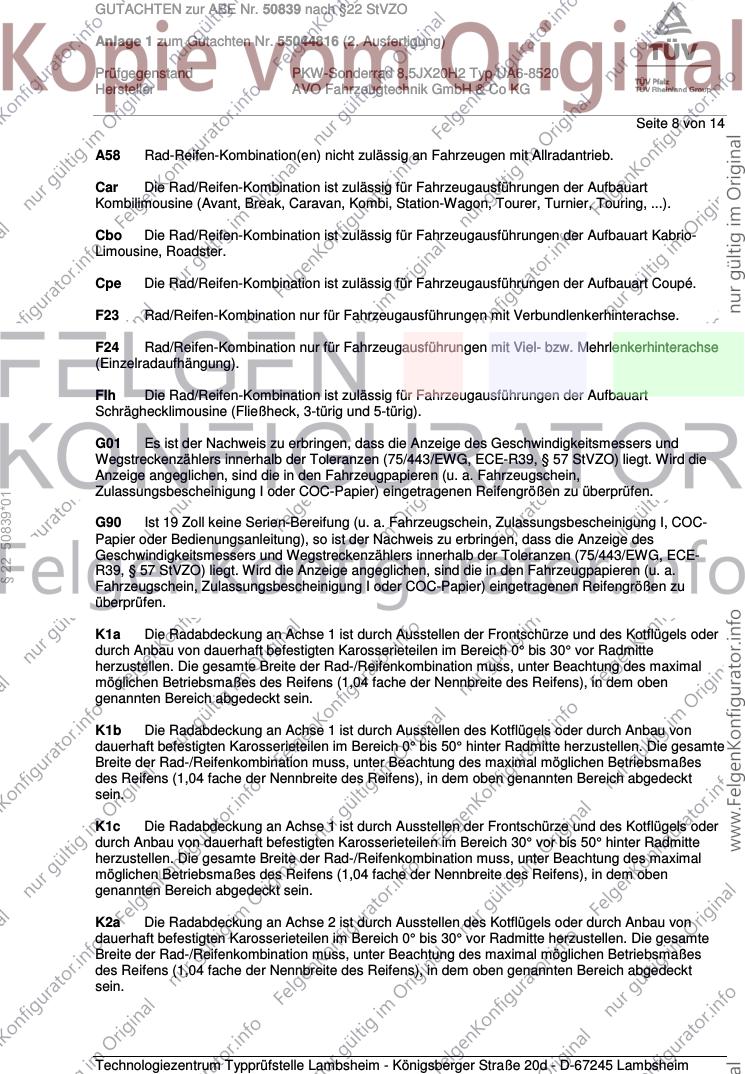

GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 14
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
§ 22 50839*01
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

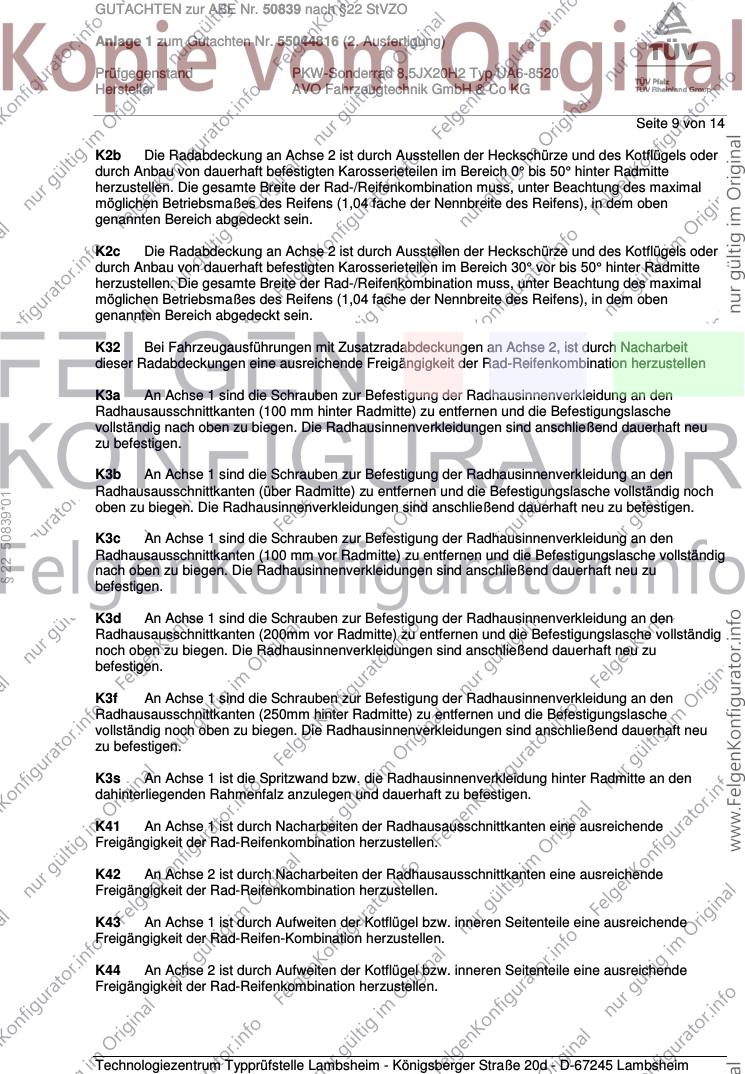

GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 14
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
§ 22 50839*01
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

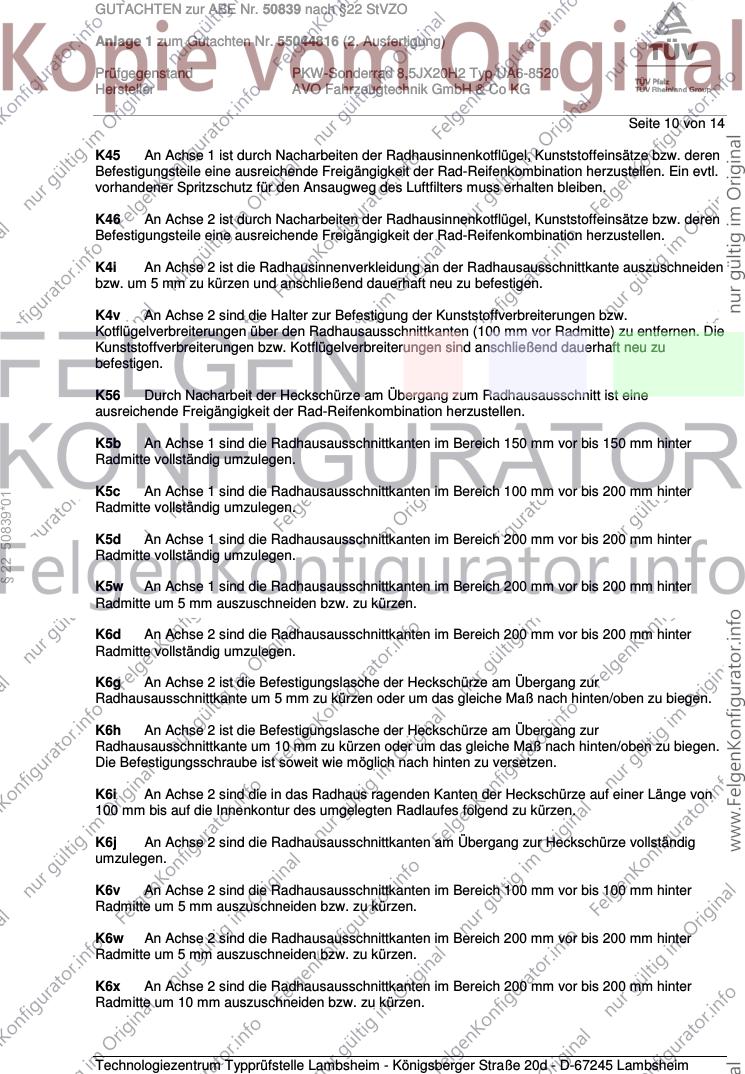

GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 14
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
§ 22 50839*01
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

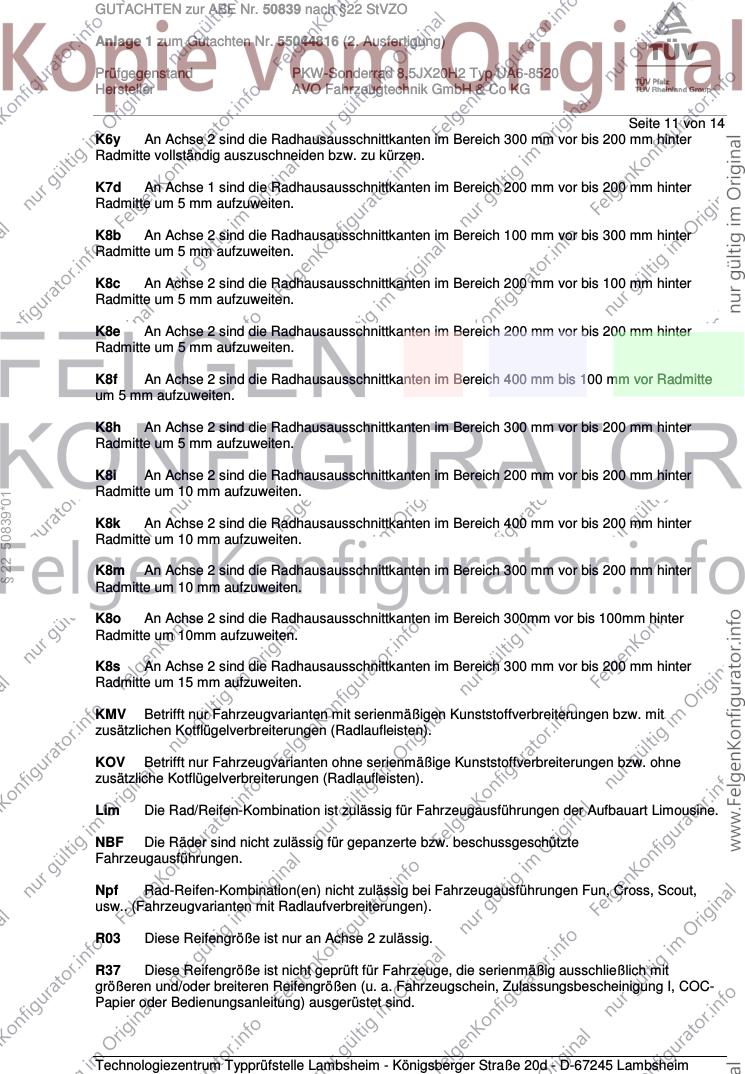

GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 14
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
§ 22 50839*01
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 14
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
§ 22 50839*01
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 14

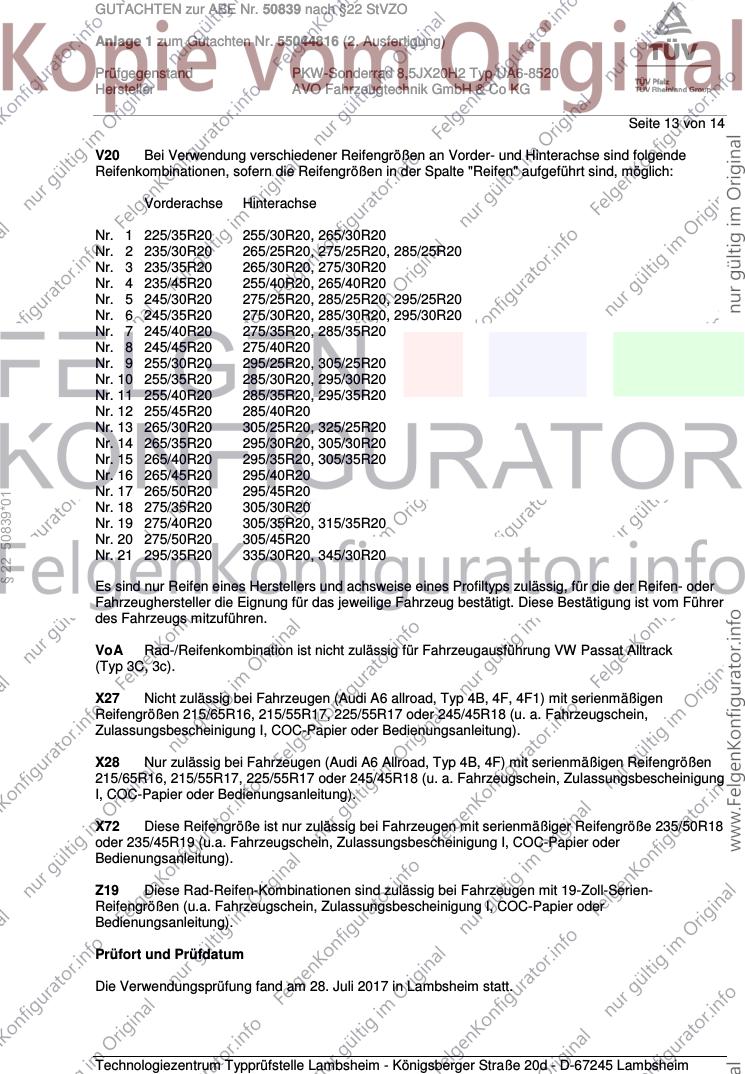

V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
§ 22 50839*01
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/50R20 305/45R20
Nr. 21 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/50R18
oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. Juli 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 14

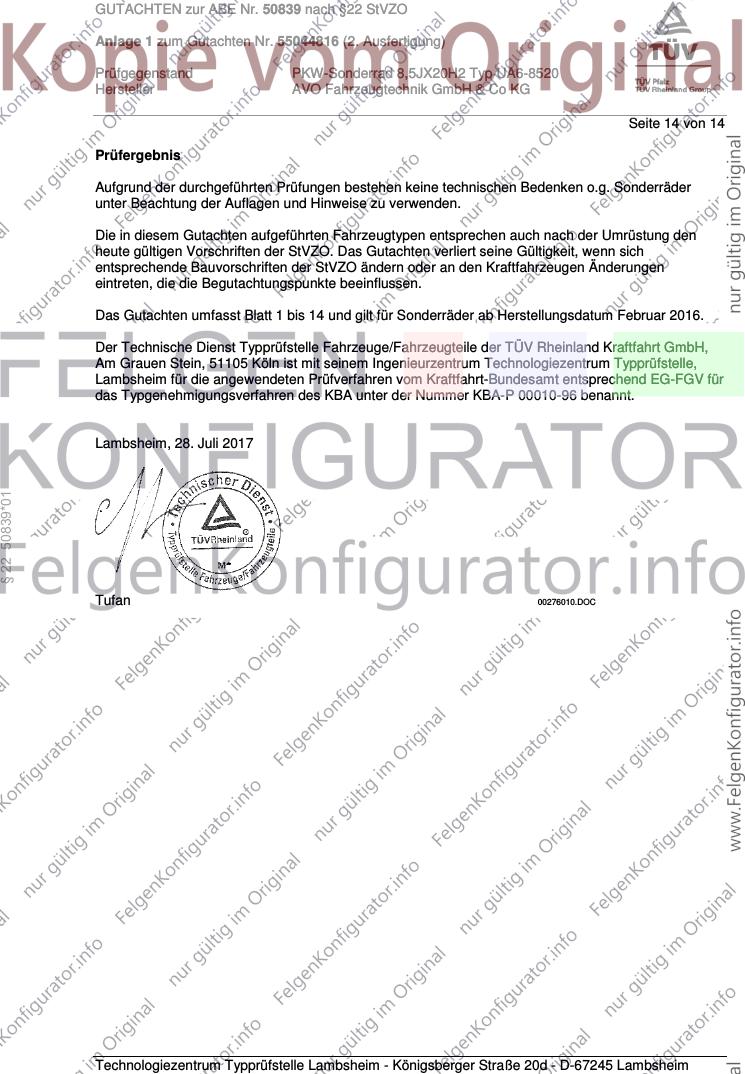

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Februar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Juli 2017
§ 22 50839*01
Tufan 00276010.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 50839*01
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
